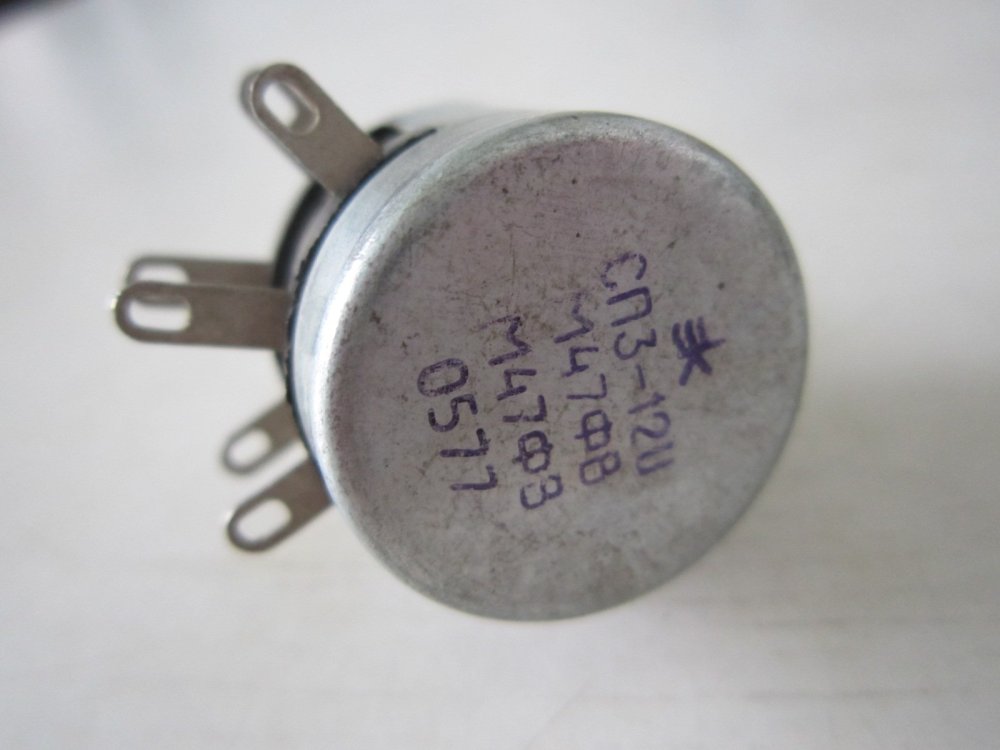

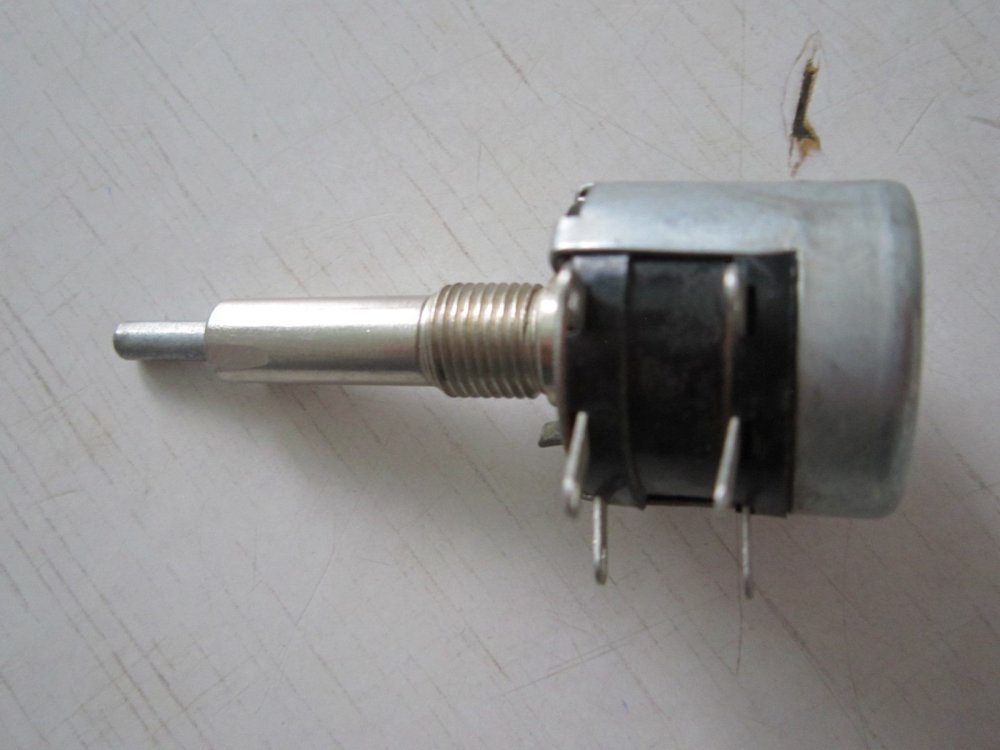

Посмотрел, спасибо Юрий Робертович !   Нашёл у себя два переменных резистора СП3-12и.   470 кОм.    На схеме которую Вы выше привели, там обведено красным.  Верхний вывод где стрелка к R21, к нему можно подключать выход от проигрывателя или другого носителя звука ?





Posted
В 10.05.2023 в 11:35, matss сказал:

Лет так 12 назад по дешёвой цене приобрёл усилитель Кинап Ломо 90у-2, его разобрал, корпус решил доделать под данную схему из журнала, автор Е.Сергиевский.   В схеме есть не значительные изменения, в основном всё тоже самое и осталось.



В свре время, в начале 90-х еще,  начитавшись мурзилок,  сразу купил и переделал Ломо, поставил новодельные емкости типа маде ин Джапан. Первел в триод  итп-и чтото не сразу заметил,  но звук то так себе. Потом вернулся к оригинальной схеме, поставил обратно винтажные емкости и звук расцвел .

Чем родной усилитель Ломо 90-у2, не устраивает? Схема минималистичная, на хороших резисторах ВС,  трансах и лампах.В ориг схеме всего 2 емкости анодные, после замены на немецкий двойной, начала 50-х,  звук стал просто хай энд.

А новодельной комплектации ламповый усилитель сравнивая напрямую при продаже с транзисторным,  отличий не видать, звук муть мутью, слущать нет желания совсем.

  • Like (+1) 1
Posted

Купил из за корпуса.  Усилитель из журнала Радио, будет постепенно схема модернезироваться, сейчас решаю вопрос чтоб убрать полностью входной каскад с тембрами. В самом Кинап ломо 90у-2 для меня ценного нет.

Posted

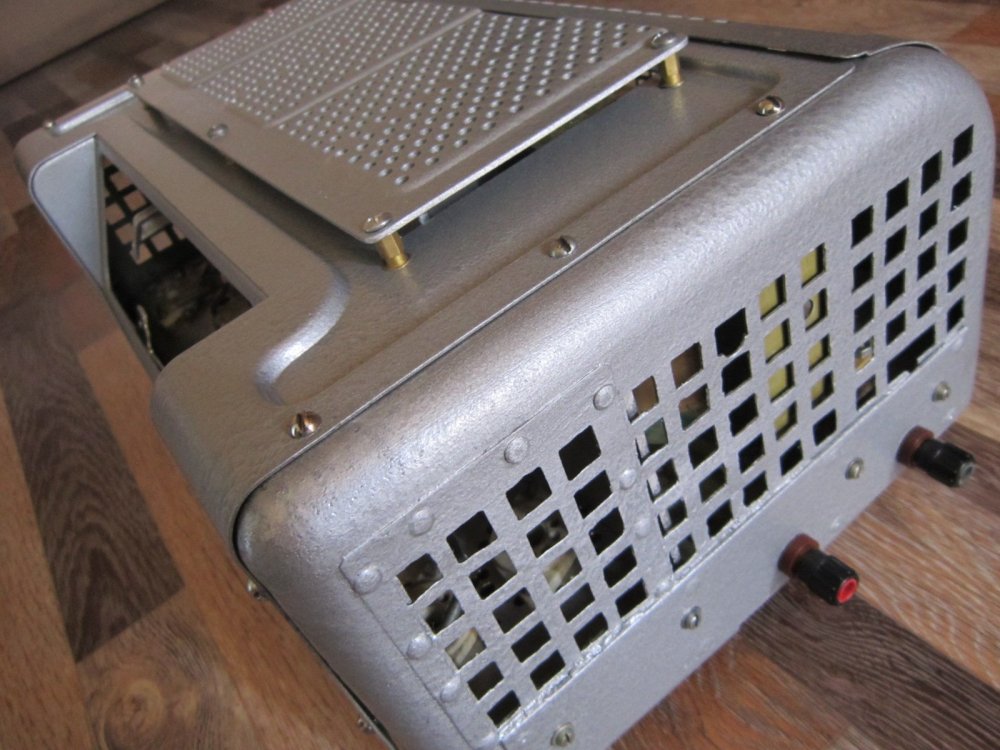

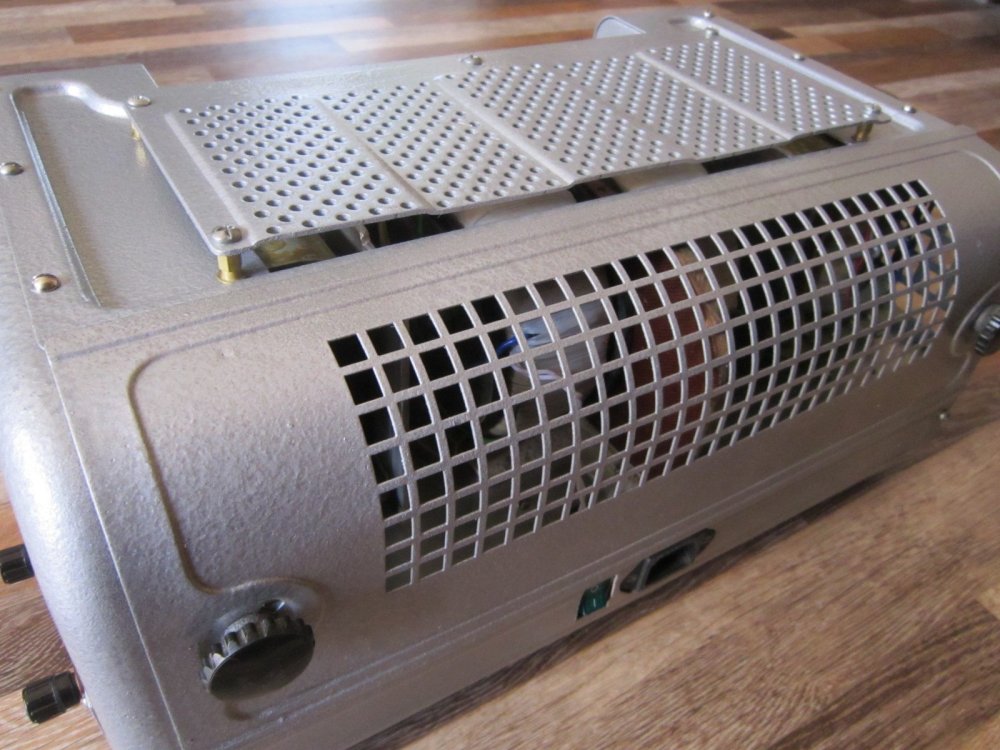

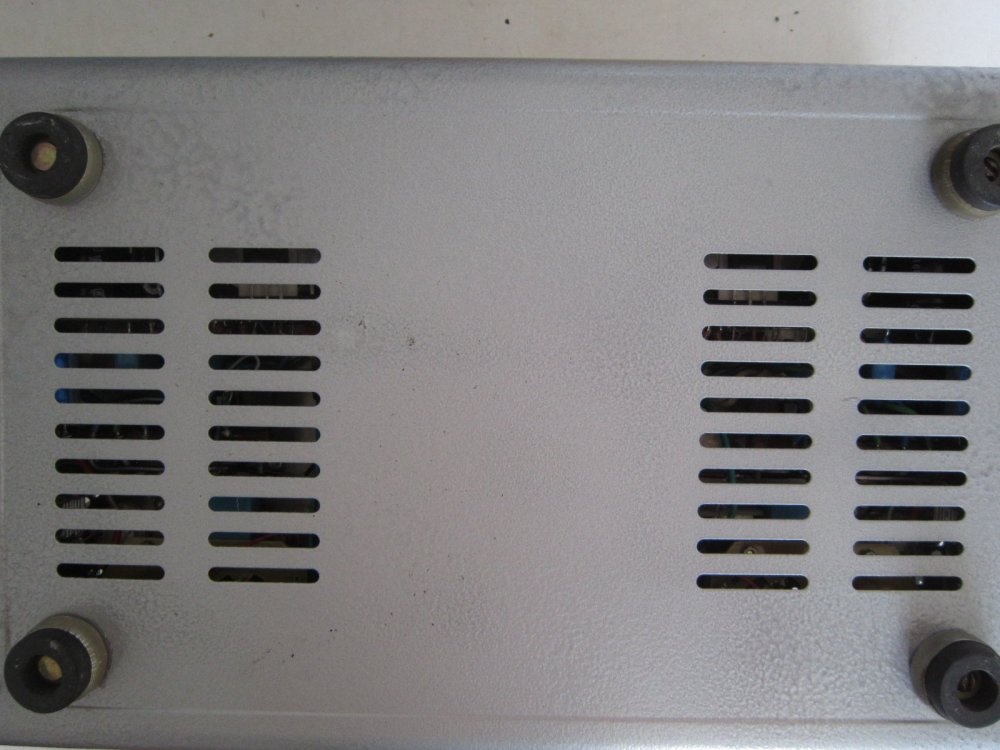

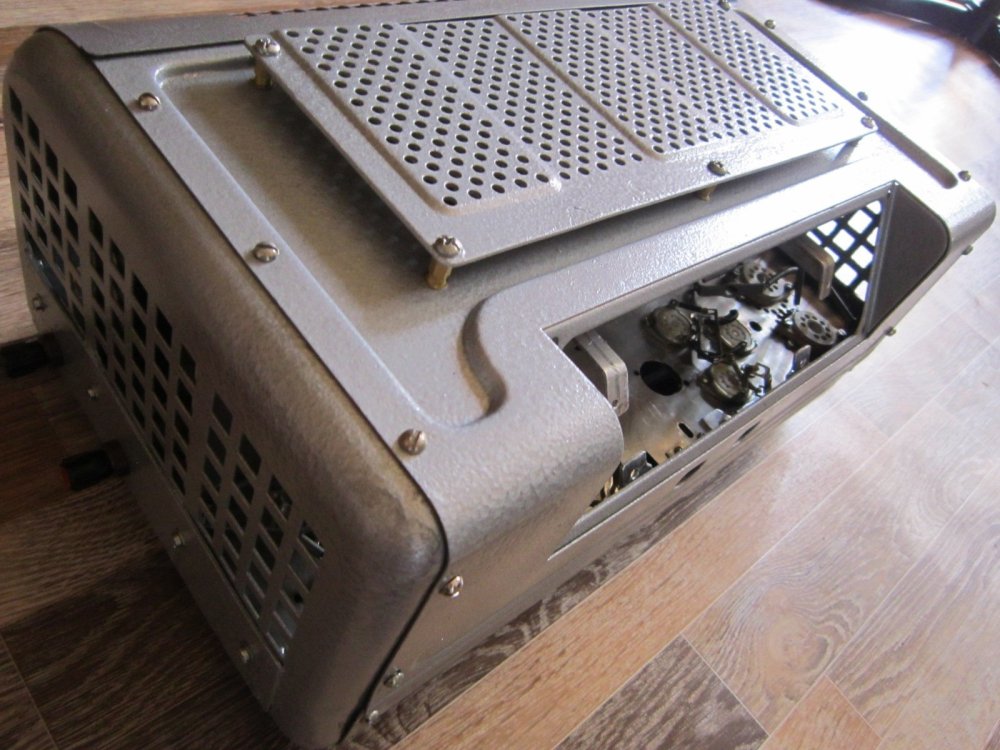

Убрал входной каскад с нувистором 6С62Н и регуляторы тембра, регулятор громкости подключил к С11, ещё в таком варианте не слушал.  Корпус покрасил, немного светлей получился.






  • Like (+1) 4
Posted

Пришлось в правом канале усилителя после того как убрал предварительный каскад, подбирать номинал резистора R26 - поставил 31,5 кОм чтоб было напряжение 200 В в точке R26,   R27,   R23,   C22.  После прогрева 30 минут проверил по режимам питания, кое-где незначительно поменялись напряжения.

Подскажите программу типа Шмелёва с которой можно настроить усилитель, или может дать ссылку где почитать о подробной настройки усилителя с генератором ЗЧ,  осциллографом.

Posted
4 часа назад, matss сказал:

Пришлось в правом канале усилителя после того как убрал предварительный каскад, подбирать номинал резистора R26 - поставил 31,5 кОм чтоб было напряжение 200 В в точке R26,   R27,   R23,   C22.  После прогрева 30 минут проверил по режимам питания, кое-где незначительно поменялись напряжения.

Подскажите программу типа Шмелёва с которой можно настроить усилитель, или может дать ссылку где почитать о подробной настройки усилителя с генератором ЗЧ,  осциллографом.



https://youtu.be/AQfdz-5EfHk



  • Like (+1) 1
  • Thanks (+1) 2
Posted

Разъясните мне пожалуйста или дайте ссылку в которой можно прочитать как подобрать отвод от вторичной обмотки выходного трансформатора, где цепь R34,   С17. Пока я не понимаю до конца, как это нужно правильно сделать.





003 (4).JPG

Posted
7 часов назад, matss сказал:

отвод от вторичной обмотки выходного трансформатора, где цепь R34,   С17.

Поставил С17 - WIMA mkt 220 пФ, есть полипропилен WIMA.  Зависит ли тип диэлектрика этого конденсатора в этой цепи, или можно керамику ?

Posted
6 hours ago, matss said:

можно керамику ?

Не можно, особенно дисковую, может разброс быть -20/+80%.

Posted
27 minutes ago, matss said:

Понятно, ёмкость С17 придётся при настройке подбирать.

Нет, желто-коричневые, но не всегда, конденсаторы делают из определенной керамики, не совсем подходящей для сигналов, в т.ч. звуковых. А подбирать конечно надо, если приборы в доступе.
LsGOsgcuR-o.jpg?size=604x340&quality=96&sign=91475a402eeaad82466ae549f968c1ce&type=album

  • Круто (+1) 1
Posted

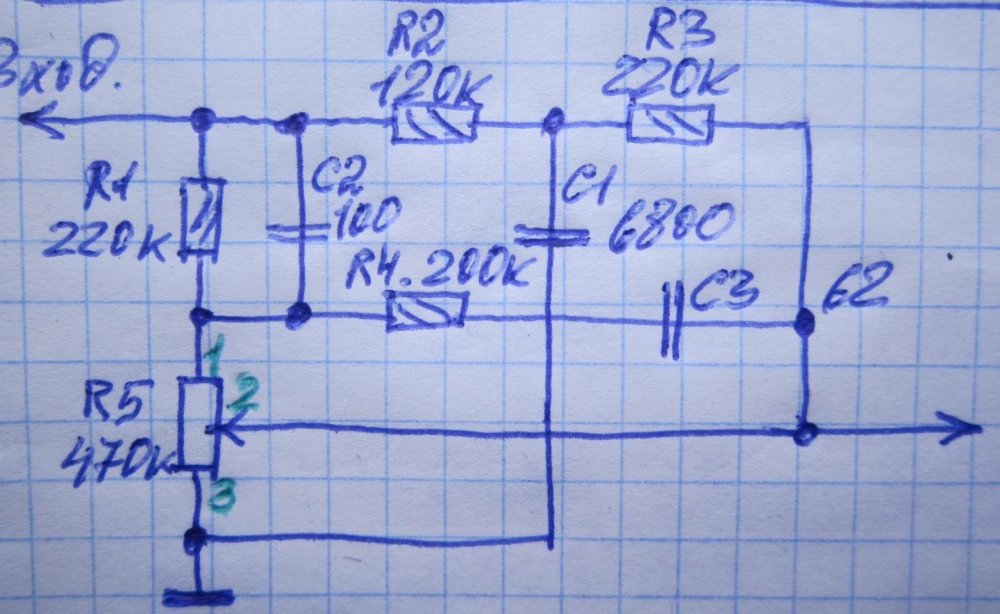

Собрал этот регулятор который советовали в этой теме.  Подключил к конденсатору С11.  Предварительный каскад с 6С62Н и регуляторы тембра убрал.  Конденсаторы С2,   С3 - КСО,   С1 - К73.  Послушал, звук неплохой.

001 (5).JPG

Posted
On 5/27/2023 at 10:44 AM, Юрий_Б said:

Сколько бед эти кондеры наделали,не счесть.




Обычные блокировочные конденсаторы для цифровых схем. А сколько и каких бед они наделали?



  • 2 months later...
Posted

Хочу коснутся относительно этого усилителя.  При измерении тока 6П41С: в разрыв анодных цепей каждой лампы я включал два мультиметра UB33b - предел 200мА и при одинаковом подборе ламп, поставил номинал резистора R41 - 270 Ом ток анода в левом канале 58 мА, в правом 62 мА. Вопрос в том как правильно выставить ток ламп выходного каскада для этой схемы ? включить миллиамперметр в анодную цепь, или в катод каждой лампы 6П41С  1...5 Ом и по падению напряжения посчитать, как правильно ?

Posted
2 minutes ago, matss said:

как правильно выставить ток ламп

Если в пентоде, то анодный ток, если в триоде - все равно. Опять же как питание 2-й сетки сделано.

Posted

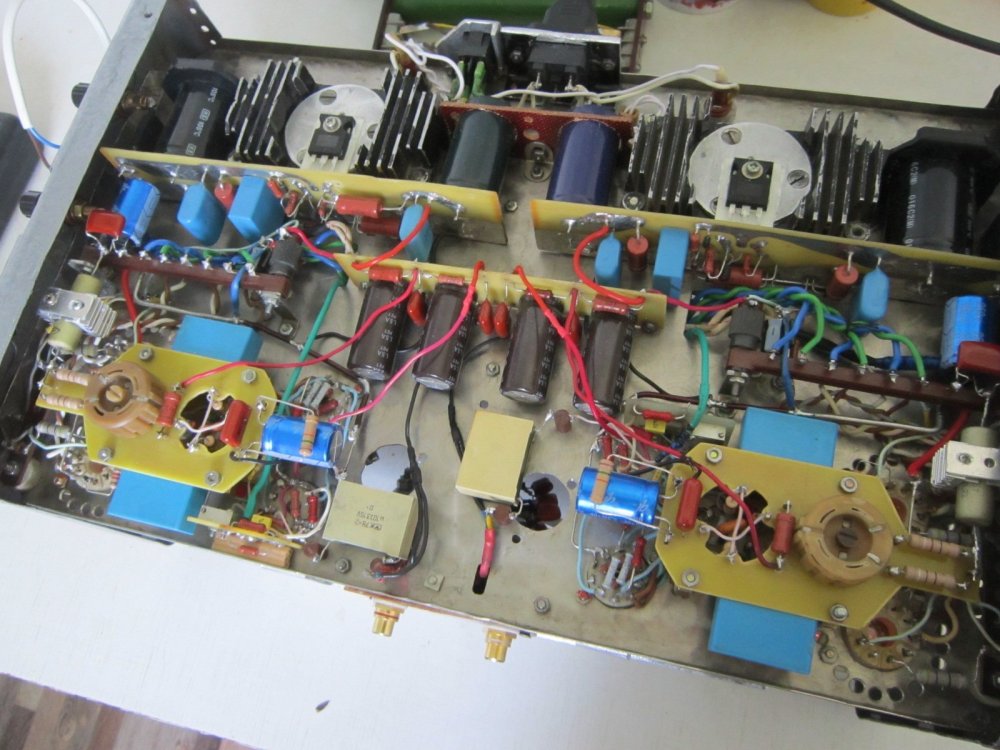

Режимы с помощью мультиметра, осциллографом пока не настраивал, так как нужно будет ещё всё перепроверять.

003 (3).JPG

  • Like (+1) 1
  • 1 month later...
Posted
В 10.05.2023 в 15:56, matss сказал:

Общий провод левого и правого каналов между собой и на шасси не соединяется, на слух фона нет.

На счёт фона, если прислонить ухо к динамику, всё-таки слабый фон есть. Хочу общий провод посадить на шасси и посмотреть по вольтметру. С каком месте схемы общий провод лучше соединить с шасси ?
