Posted
1 час назад, Xрюн222 сказал:

Screenshot_2023-05-20-09-54-48-153_com.android.chrome.thumb.jpg.489b579de0b8f697a60385c157f9872b.jpg

Данная схема из журнала Радио за 1954 год. Там же и ссылка о наличии переключателя цепей коррекции для обычных пластинок / для долгоиграющих.

В статье того же автора за 1951 год, речь и цепи коррекции для пьезоэлектрического звукоснимателя.

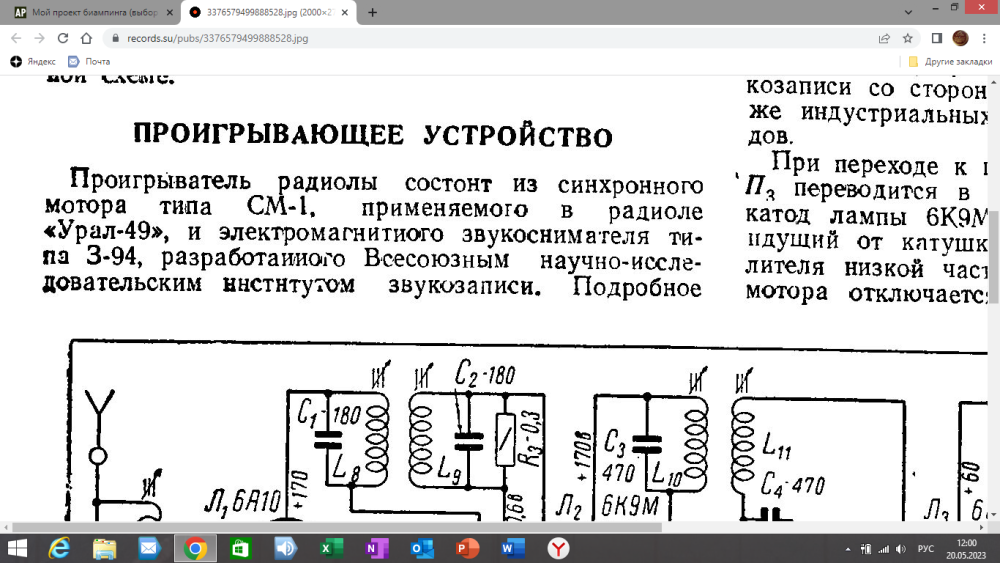

В промышленной радиоле Урал-49 с 1950 г серийно применялся электромагнитный звукосниматель типа З-94.



Снимок экрана (452).png

Posted

Да, верно, статья 1954 г по ссылке Ю.Р., чуть выше. Тема про биампинг, там как раз он и есть. Устройство с одним выходным каскадом, но 2 вых.трансформаторами - является ли биампинговым? :smile-47:

Схему из журн. 1954 г помню ещё давно, вопрос, в осн, вызывает режим ФИ лампы в нч- канале,ну и, быть может - решение катодной цепи 6с4с...

  • 6 months later...
Posted

Доброе время суток уважаемые форумчане!Прошла куча времени с тех пор как я задумал свой проект.Но однажды все застопорилось,так как было совершенно не до своих увлечений.Но время идет и вроде появилось время продолжить начатое.

Что имею на данный момент-определился со схемой и с компонентами.Почти все закуплено кроме нч динамиков(их на НОЭМА сейчас не выпускают ,но обещают к началу марта подготовить партию к продаже-но это время ориентировочное).ПРиобрел для начала три осм 0,4-два на выходники,один на силовой.Накал будет от отдельных ТН.Приобрел нужное количество провода.

На выходники по полученным результатам схемы рассчитал обмотки и вроде бы все складывается.НО...Когда считал и подгонял количество витков , диаметр провода и секционирование,то забыл об одном моменте.А именно,не нужно увлекаться излишнем секционированием.Но вот где границы,когда это секционирование становится излишним?Я не знаю.Полез в интернет и нашел вот эту статью https://умзч.рф/?p=1580 одного участника нашего форума.Я уже и катушку в станке закрепил и бахрому на межслойной изоляции нарезал.И тут у меня полезли сомнения на счет того что я собирался делать...

Вот что у меня получилось в результате рассчетов-6 секций первички по четыре слоя в каждой и 5 слоев вторички по одному слою в каждой.Вторички все запараллелены,первички соответственно последовательно.Вот собственно и вопрос-не многовато ли секций?

Надеюсь на вашу помощь в разрешении данной дилеммы.

П.С.Количество витков и диаметр провода уже не изменить-посчитал чтобы все влезло в притык.

П.П.С.Хочу выразить искреннюю признательность Руслану с ником Dolboyacher за неоценимую помощь в изучении Microcap9 и в создании схемы усиления,которая ляжет в основу моего проекта!

Posted
В 12.12.2023 в 16:25, ozzy56 сказал:

Что имею на данный момент-определился со схемой и с компонентами

Это та Сергеевская на двух ГУ в SE?

Если так, то я бы мотал с меньшим числом секций (триодное включение это позволяет) - например 3 секции первички, 2 вторички (при использовании броневого сердечника).

Posted
3 часа назад, Den101 сказал:

Это та Сергеевская на двух ГУ в SE?

Если так, то я бы мотал с меньшим числом секций (триодное включение это позволяет) - например 3 секции первички, 2 вторички (при использовании броневого сердечника).

Схема не Сергеева, но да, на двух гу50 в триоде. По количеству полученных витков и диаметра провода у меня получилось именно так-6 первичек и 5 вторичек. Когда рассчитывал,то меня устраивало такое секционирование. Это много позже закрались сомнения(когда дошло до намотки). Сейчас 3-2 уже не получится. Только если 4-3. И то если распределить имеющееся количество слоев не равномерно. Тогда первички будет выглядеть так-4-8-8-4. Вторичка будет выглядеть как 1-3-1.

Нормально ли будет так намотать?

Posted
1 час назад, ozzy56 сказал:

Тогда первички будет выглядеть так-4-8-8-4. Вторичка будет выглядеть как 1-3-1.

Я так понимаю, цифры показывают число слоев. Тогда делать в середине три слоя вторички бессмысленно - слои вторички соединяются параллельно, достаточно одного слоя.

Posted
36 минут назад, Den101 сказал:

Я так понимаю, цифры показывают число слоев. Тогда делать в середине три слоя вторички бессмысленно - слои вторички соединяются параллельно, достаточно одного слоя.

Да, это число слоев в секции. У меня получилось при расчётах 5 вторичек, так как это суммарная площадь для рассчитанного диаметра вторички и как раз укладывающаяся в один слой при нужном количестве витков прям в впритык.

Тогда что получается? Все пять слоев первички уложить в одну секцию и сделать две секции первички?

Posted
4 минуты назад, ozzy56 сказал:

Тогда что получается? Все пять слоев первички уложить в одну секцию и сделать две секции первички?

Можно конечно и так, но лучше сделать тогда как вы предлагали выше - первичка 4-8-8-4, вторичка 1-1-1. Думаю, если пару слоёв вторички выкинуть - беды не будет. Кстати - диаметры проводов на первичке и вторичке какие?

Posted

Вот что у меня получилось :w1=3672витка-153 витка в слое-6 секций по четыре слоя. d1=0.355 по меди, 0.411 по лаку.

w2=220витков 5 секций в один слой. d2=0.236 по меди, 0.283 по лаку.

Высота намотки с прокладками между секциями 16мм,с коэфф.вспучивания получается 19мм.окно 20 мм. Расчётный диаметр вторички сейчас не помню, расчёты дома.

Posted
3 часа назад, ozzy56 сказал:

Вот что у меня получилось :w1=3672витка-153 витка в слое-6 секций по четыре слоя. d1=0.355 по меди, 0.411 по лаку.

w2=220витков 5 секций в один слой. d2=0.236 по меди, 0.283 по лаку.

Высота намотки с прокладками между секциями 16мм,с коэфф.вспучивания получается 19мм.окно 20 мм. Расчётный диаметр вторички сейчас не помню, расчёты дома.

Диаметр провода вторички критически мал (на мой взгляд). Посчитайте сами - при выходной мощности 10Вт ток через динамик сопротивлением 8Ом будет более 1А. С тем проводом, что вы выбрали получается около 0.5А на все 5 секций общим сечением провода 0.23мм² (для плотности тока 2А/мм²).

Если оставить так - будет ограничение по мощности и выходное сопротивление огромное. Для металла такое точно не пойдет, но решать таки вам.

  • Like (+1) 1
Posted
57 минут назад, Den101 сказал:

Диаметр провода вторички критически мал (на мой взгляд). Посчитайте сами - при выходной мощности 10Вт ток через динамик сопротивлением 8Ом будет более 1А. С тем проводом, что вы выбрали получается около 0.5А на все 5 секций общим сечением провода 0.23мм² (для плотности тока 2А/мм²).

Если оставить так - будет ограничение по мощности и выходное сопротивление огромное. Для металла такое точно не пойдет, но решать таки вам.

При расчёте вторички у меня получилось один мм с чем то(точно сейчас не помню). Даже если сложить пять секций по 0.236 то получается 1.18 мм. Это мало?

Posted
2 минуты назад, ozzy56 сказал:

При расчёте вторички у меня получилось один мм с чем то(точно сейчас не помню). Даже если сложить пять секций по 0.236 то получается 1.18 мм. Это мало?

Расчет идет по сечению, а не диаметру. Вот такая таблица есть, например


  • Like (+1) 1
Posted

Получается я все таки накосячил с расчётом? ?Но считал ведь по формулам. У меня на анодах выходных ламп 195 милиампер. Ra в районе 4.5,нагрузка 16 ом.

Posted
4 минуты назад, ozzy56 сказал:

Получается я все таки накосячил с расчётом? ?Но считал ведь по формулам. У меня на анодах выходных ламп 195 милиампер. Ra в районе 4.5,нагрузка 16 ом.

Первичка пойдёт, коэффициент трансформации тоже рассчитан верно. Вот вторичка практически тирком даже для 16 Ом. Если использовать этот провод, то придется мотать все 5 слоёв без вариантов. Либо брать более толстый провод и уменьшать число секций, но это уже совсем другая история. Придётся экономить на межслойной изоляции, чтобы всё это добро влезло в окно (расчёты расчётами, а намотать вручную транс без вспучивания задача не такая уж простая).

Posted

Проблема в том что весь провод уже куплен на оба транса. Конечно если критично мал диаметр вторички, то тогда придётся покупать более толстый провод и делать перерасчёт обмоток по слоям и виткам в слое. Сейчас у меня получилось все очень даже ровно, почти миллиметр в миллиметр с нужным коэффициентов трансформации.

И ещё. Чуйка ас 97дб и врятли я её буду слушать на всю мощь. Мне сейчас одного ватта при 92 дБ почти хватает.

Posted

В принципе, если пять слоев вторички по 0.236 пойдёт то и буду их мотать. Только остаётся открытым вопрос о количестве секций или способе намотки.

Posted
38 минут назад, ozzy56 сказал:

Проблема в том что весь провод уже куплен на оба транса. Конечно если критично мал диаметр вторички, то тогда придётся покупать более толстый провод и делать перерасчёт обмоток по слоям и виткам в слое. Сейчас у меня получилось все очень даже ровно, почти миллиметр в миллиметр с нужным коэффициентов трансформации.

И ещё. Чуйка ас 97дб и врятли я её буду слушать на всю мощь. Мне сейчас одного ватта при 92 дБ почти хватает.

Ну тогда мотаем как задумали по первоначальной схеме. Результат тоже интересен.


В идеале сечение провода вторичной обмотки должно быть равно сечению провода первичной обмотки, умноженному на коэффициент трансформации (без учёта КПД).

Удачи!

Posted
20 минут назад, Den101 сказал:

Ну тогда мотаем как задумали по первоначальной схеме. Результат тоже интересен.


В идеале сечение провода вторичной обмотки должно быть равно сечению провода первичной обмотки, умноженному на коэффициент трансформации (без учёта КПД).

Удачи!

Тогда буду мотать. Просто полученный результат я не смогу измерить и в итоге что получится смогу озвучить только на мой ух:smile-44:.

Спасибо за помощь!

Posted
2 часа назад, ozzy56 сказал:

При расчёте вторички у меня получилось один мм с чем то(точно сейчас не помню). Даже если сложить пять секций по 0.236 то получается 1.18 мм. Это мало?

Вы не миллиметры складывайте а площадь проводников , а затем обратным действием по таблице найдите полученный диаметр . В Вашем случае получается диаметр вторички = 0.51 мм :).
Едва ли он Вас устроит.
Чтобы во вторичке получить 1мм.кв нужно 4 провода диаметром 0,56.
3 провода 0,56 дадут 0.9 мм провод во вторичке.
Или 5 проводов по 0.33-35 мм

На 16 Ом вообщем хватит.



ps , поправил счет :)

  • Like (+1) 1
Posted
1 час назад, Сергей А сказал:

Вы не миллиметры складывайте а площадь проводников , а затем обратным действием по таблице найдите полученный диаметр . В Вашем случае получается диаметр вторички = 0.51 мм :).
Едва ли он Вас устроит.
Чтобы во вторичке получить 1мм.кв нужно 4 провода диаметром 0,56.
3 провода 0,56 дадут 0.9 мм провод во вторичке.
Или 5 проводов по 0.33-35 мм

На 16 Ом вообщем хватит.



ps , поправил счет :)

Сейчас пришел домой и посмотрел рассчеты.У меня вторичка получилась 1.14мм.Походу я вкрячился:smile-60:.Придется завтра пересчитывать трансформатор на новые данные.Спасибо за уточнение.

Posted

Берете желаемый диаметр провода вторички , затем по таблице столбиком правее смотрите сколько это в мм.кв. , затем делите на количество слоев вторички и по этой же колонке площадей находите  соответствуествующий этой новой площади диаметр провода.  Можно и подобрать удобный для намотки диаметр , от длины каркаса и числа витков в слое.

Posted
8 часов назад, ozzy56 сказал:

w1=3672витка-153 витка в слое-6 секций по четыре слоя. d1=0.355 по меди, 0.411 по лаку.

w2=220витков 5 секций в один слой. d2=0.236 по меди, 0.283 по лаку

Сечение меди первички 3672*0,0885=325мм^2         вторичка 220*5=1100витков   1100*0,0437=48мм^2

Не очень .

  • Like (+1) 1
Posted

Если сумма приведённых сопротивлений обмоток совпадает с требуемой, абсолютно всё равно соотношение их сопротивлений. У того же Цыкина в формулах это соотношение обозначено как С.

Posted

Что у меня в итоге получилось:w1-3552 витка d-0.355 по меди, 148 витков в слое, 24 слоя, 3 секции по 8 слоев;w2-212 витков d-0.56 по меди,106 витков в слое(получается что в одном слое как бы два слоя соединённых последовательно106+106),2 секции по два слоя(106+106). Слои вторички(кроме тех которые106+106-их последовательно) все в параллель.

Все придётся мотать очень даже аккуратно, что бы все влезло в железо.
