Трансформаторы Развязывающие.

ДимДимыч

By ДимДимыч
in Power supply

 Share

Recommended Posts

johnson1496 Master

johnson1496

Posted
Posted

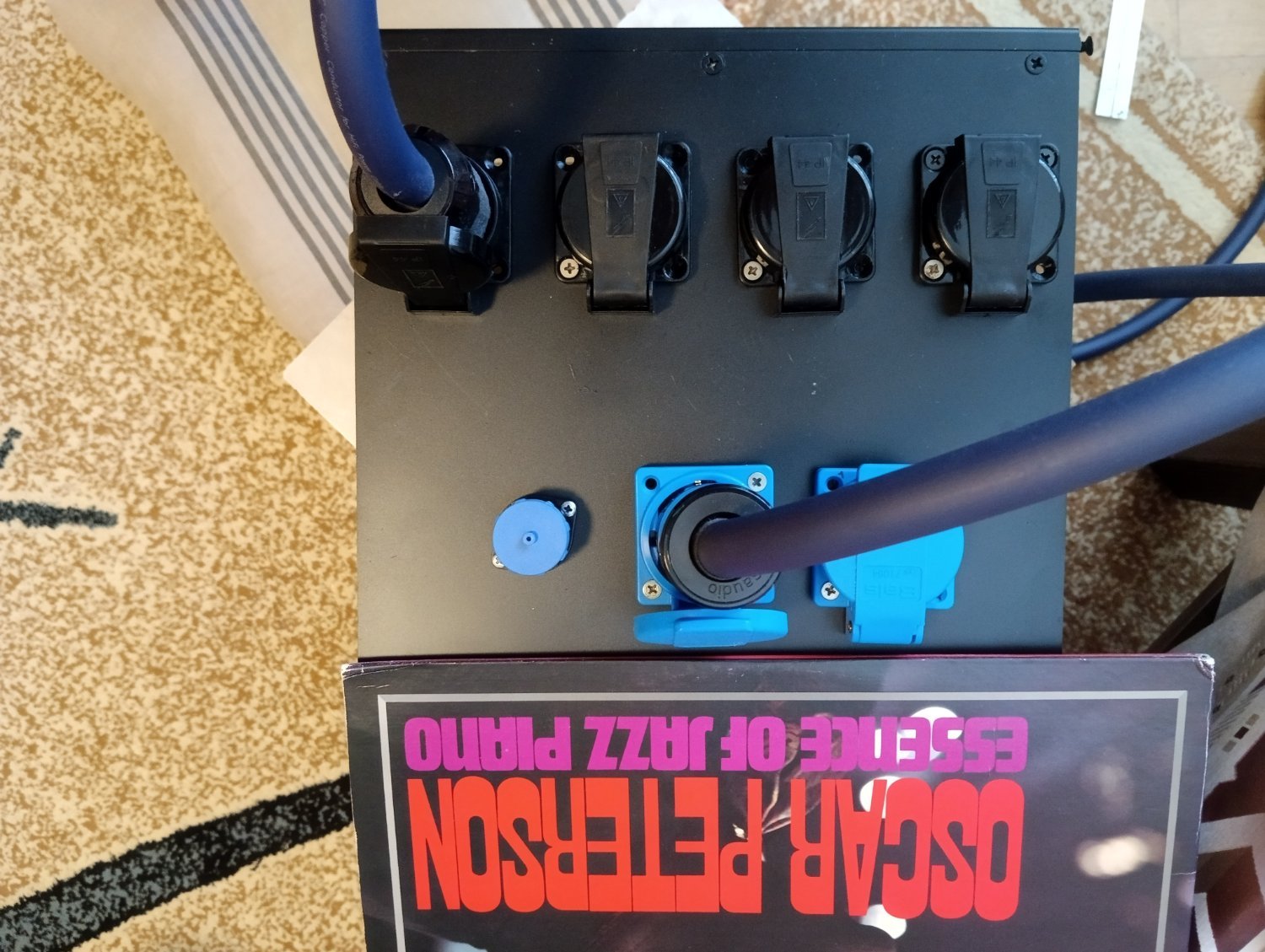

РТ Дим Димыча готовится переехать в новый корпус. Вес железки 24 кг без корпуса. Конверт для понимания размера.IMG_20250817_164119.thumb.jpg.2362c939f790fdb33596c67bd65dca66.jpgIMG_20250817_164213.thumb.jpg.b5da03e1eb0b9367517359fc6472304d.jpg

  • Thanks (+1) 1
  • Replies 946
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

ДимДимыч
ДимДимыч

Прошло чуть более месяца....и всё же я изготовил один РТ-фильтр.     Общие параметры такие: Pгаб=2,2кВт;    Вес=20кг,  ШГВ=160*140*235 мм. Снимаемая = 940Вт, индукция 0,64 Тл. Ток

ДимДимыч
ДимДимыч

Эти фото РТ от Алексея Шалина. Вес 50кг.

ДимДимыч
ДимДимыч

РТ! На старом портале была эта тема, правда примерно с середины ветки шла ни шатко...ни валко, а потом и совсем заглохла. Думаю поднять стоит, а по моему убеждению как практика в этом деле с

Posted Images

Kroul Community Regular

Kroul

Posted
Posted

На мой взгляд развязывающий трансформатор это хорошо, но исключительно для повышения безопасности, заземленное экранирование обмоток тоже в основном для безопасности. Чем лучше этот трансформатор тем шире его полоса и поэтому фильтр из него не лучший, конечно он симметрирует сеть и синфазные трансформаторы после него будут более эффективны. Кроме того лишний трансформатор будет усиливать гармоники, которые как правило почти всегда присутствует в сети, кратно их порядку, что при не качественном трансформаторе питания возможно внесут свой вклад на качество питания…

johnson1496 Master

johnson1496

Posted
Posted
14 часов назад, Алекс сказал:

лучше без корпуса и чтоб провода не торчали, конструкция не продуманная...

Это как? Минимум 4 потребителя (габаритная около 2 кВт) и потребители могут меняться.

johnson1496 Master

johnson1496

Posted
Posted
1 час назад, Kroul сказал:

На мой взгляд развязывающий трансформатор это хорошо, но исключительно для повышения безопасности, заземленное экранирование обмоток тоже в основном для безопасности. Чем лучше этот трансформатор тем шире его полоса и поэтому фильтр из него не лучший, конечно он симметрирует сеть и синфазные трансформаторы после него будут более эффективны. Кроме того лишний трансформатор будет усиливать гармоники, которые как правило почти всегда присутствует в сети, кратно их порядку, что при не качественном трансформаторе питания возможно внесут свой вклад на качество питания…

С моей точки зрения спорные утверждения, достаточно посмотреть осц. до и после трансформатора.

Kroul Community Regular

Kroul

Posted
Posted
41 минуту назад, Алекс сказал:

симметрирует потенциалы?

Сеть это разность потенциалов. В симметричной сети эти потенциалы равны относительно земли.

18 минут назад, johnson1496 сказал:

С моей точки зрения спорные утверждения, достаточно посмотреть осц. до и после трансформатора.

Да, он конечно что-то убирает, но и что-то добавляет. Надо просто посмотреть какой ценой это делается. Если уж на то пошло, то и в куске двухпроводной линии будет тоже самое, если поточнее посмотреть))). Весь этот мелкий мусор гораздо эффективнее удаляются фильтрами, а вот то, что происходит увеличение амплитуды гармоник сети гораздо серьезнее, особенно для аппаратов с бюджетными б/п. А вообще все утверждения в нашем мире для нас спорные, ну кроме разве что доказанных математических утверждений, в пределах данной аксиоматики.

Kroul Community Regular

Kroul

Posted
Posted

Дима, слушать тоже не критерий. Одному нравится так, другому эдак, а третий вообще любит больше только конфеты.

johnson1496 Master

johnson1496

Posted
Posted

Хорошо, пойдем другим путём, как сказала младшая дочь батюшке, когда он отказался привезти ей чудище заморское для утех сексуальных. Если осциллограмма Вам не указ, то измерьте 3 гармонику до и после РТ. Очень поучительно. Случаи из жизни приводить не буду.

Kroul Community Regular

Kroul

Posted
Posted
13 минут назад, johnson1496 сказал:

Хорошо, пойдем другим путём, как сказала младшая дочь батюшке, когда он отказался привезти ей чудище заморское для утех сексуальных. Если осциллограмма Вам не указ, то измерьте 3 гармонику до и после РТ. Очень поучительно. Случаи из жизни приводить не буду.

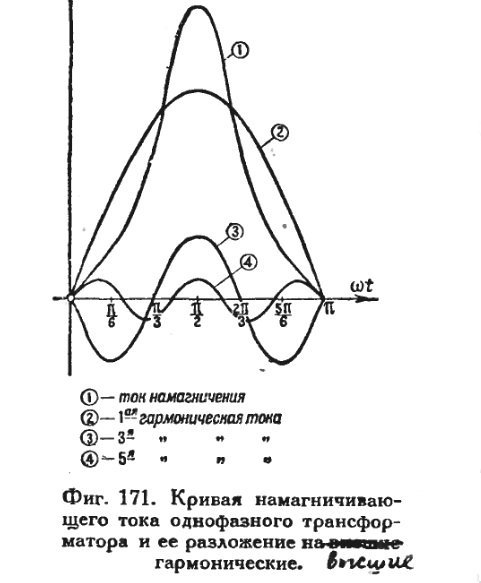

Почему не указ, ещё какой указ, внимательно читайте написанное. А амплитуда третьей гармоники будет ровно в три раза больше на выходе, а пятой в пять, если конечно правильно всё измерять.

Kroul Community Regular

Kroul

Posted
Posted
9 минут назад, ДимДимыч сказал:

Только слушать.

Остальное ради интереса.

Конечно, мы ведь и еду выбираем не по полезности. Как правило полезная еда не всегда нравится и вкусная)). Вот в этом все дело)).

johnson1496 Master

johnson1496

Posted
Posted
10 минут назад, Kroul сказал:

Почему не указ, ещё какой указ, внимательно читайте написанное. А амплитуда третьей гармоники будет ровно в три раза больше на выходе, а пятой в пять, если конечно правильно всё измерять.

Упс, у меня другие практические замеры. Тогда просто остаёмся при своих.

sova Local

sova

Posted
Posted
19 минут назад, Kroul сказал:

Конечно, мы ведь и еду выбираем не по полезности. Как правило полезная еда не всегда нравится и вкусная)). Вот в этом все дело)).

если еда не вкусная то самой полезной не станет, усвоится плохо.

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Давайте подальше от гастрономии и поближе к теме. И не забывайте, что кроме строчных есть и прописные буквы.

Kroul Community Regular

Kroul

Posted
Posted
1 час назад, johnson1496 сказал:

Хотя в Вашем случае вместо синусоиды на вторичке любого транса будет от трапеции до меандра.



Вам виднее))).

1 час назад, sova сказал:

если еда не вкусная то самой полезной не станет, усвоится плохо.

Для здорового организма полезно то, что в рот полезло))). Тут дело в том, что с мнением сотни экспертов, найдется другая сотня с противоположным мнением(((.

tubelover Collaborator

tubelover

Posted
Posted
1 час назад, johnson1496 сказал:

Упс, у меня другие практические замеры.

Покажите свои замеры. Интересно как измеряли и какие результаты.

tubelover Collaborator

tubelover

Posted
Posted
2 часа назад, Kroul сказал:

если конечно правильно всё измерять.

Замечательно. Научите нас правильно измерять, с личными примерами.

johnson1496 Master

johnson1496

Posted
Posted
42 минуты назад, tubelover сказал:

Покажите свои замеры. Интересно как измеряли и какие результаты.

Не получится, измерялись 12 лет назад Роде Шварцем комиссионно из преподавателей и инженеров одного из учидищ (военных) когда дизельные электростанции (первичный запуск для синхронизации по фазе от гос. сети) стали уходить в глухую защиту. Причиной оказалась повышенная 3 гармоника (150 Гц) от находящего рядом дата центра с несколькими кластерами. Вылечилось запиткой дизеля через РТ.

tubelover Collaborator

tubelover

Posted
Posted
17 минут назад, johnson1496 сказал:

Причиной оказалась повышенная 3 гармоника (150 Гц) от находящего рядом дата центра с несколькими кластерами. Вылечилось запиткой дизеля через РТ.

Жаль ) Не встречал, что РТ лечит от гармоник... Вроде только LC (фильтр синуса) помогает, если говорить о пассивной фильтрации.

немой Proficient

немой

Posted
Posted
2 часа назад, johnson1496 сказал:

Причиной оказалась повышенная 3 гармоника

Генераторы 3-х  или  1-а  фазные были  ?
