Транзисторный в классе В

Климентий

By Климентий
in Semiconductor

 Share

Recommended Posts

Климентий Local

Климентий

Posted
Posted

На англоязычном форуме горяче обсуждается схема усилителя в классе В.

При этом усилитель имеет отличные параметры!

Измеренная гармоника 1 кГц/4R составляет менее 0,0001%, а 10 кГц/4R составляет около 0,0005%. Как вы можете видеть, крутизна петлевого усиления падает на 60 дБ/декада .

Предлагаю иинам обсудить...

https://www.diyaudio.com/community/threads/single-supply-three-pole-compensated-class-b-retro-amp.385080/page-5





homeless quasi B 300mV off.png

  • Like (+1) 1
Guest Zampotech

Guest Zampotech

Posted
Posted

Хайфайный ЛГБТ

Создать кучу искажений всех возможных видов классом Б, затем стойко их преодолеть чрезвычайно глубокой  ООС

Это не наш метод...

Надо подсказать уважаемым зарубежным коллегам, что в жестком клиппинге усилитель тоже может как-то звучать

Климентий Local

Климентий

Posted
  • Author
Posted
4 часа назад, юрий робертович сказал:

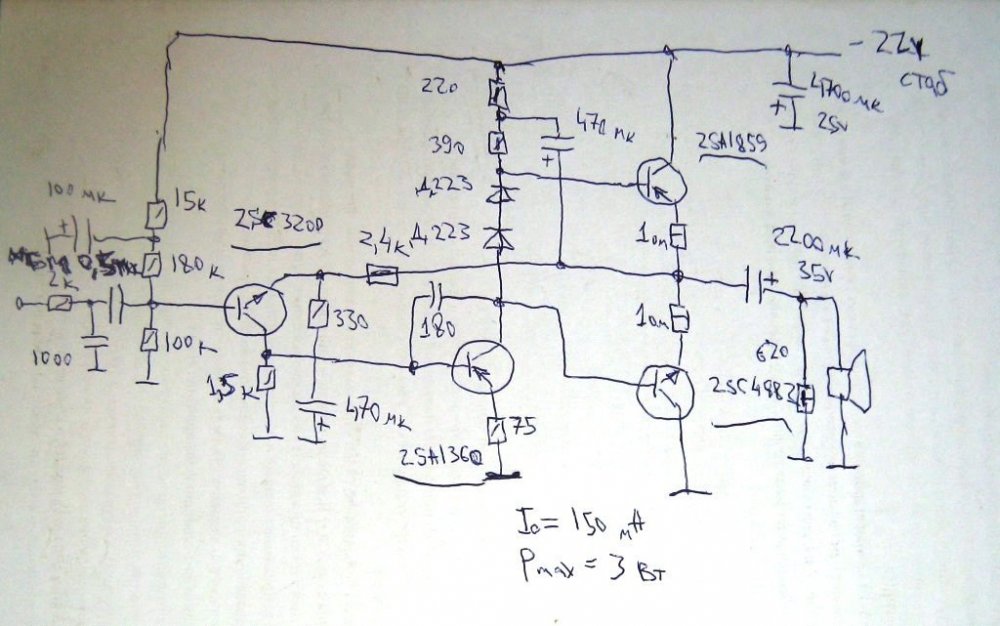

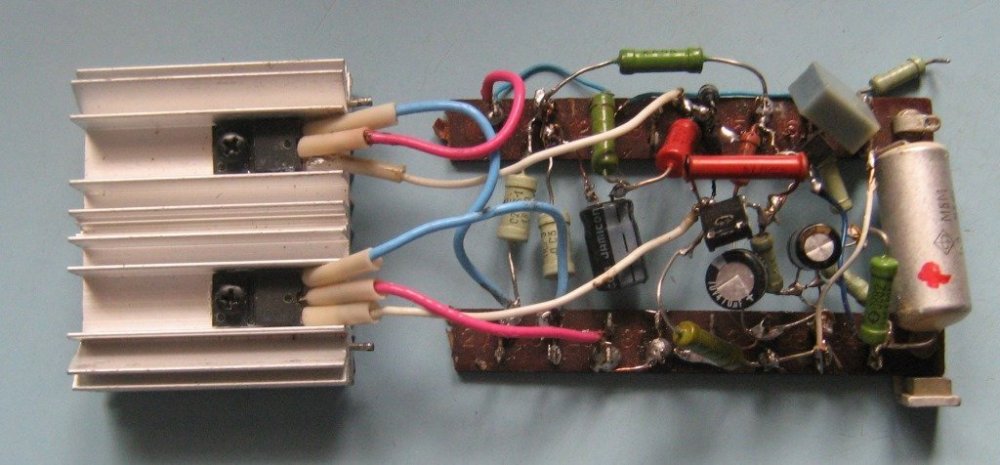

Простейший УНЧ, режим АВ, еще и фору даст, запросто

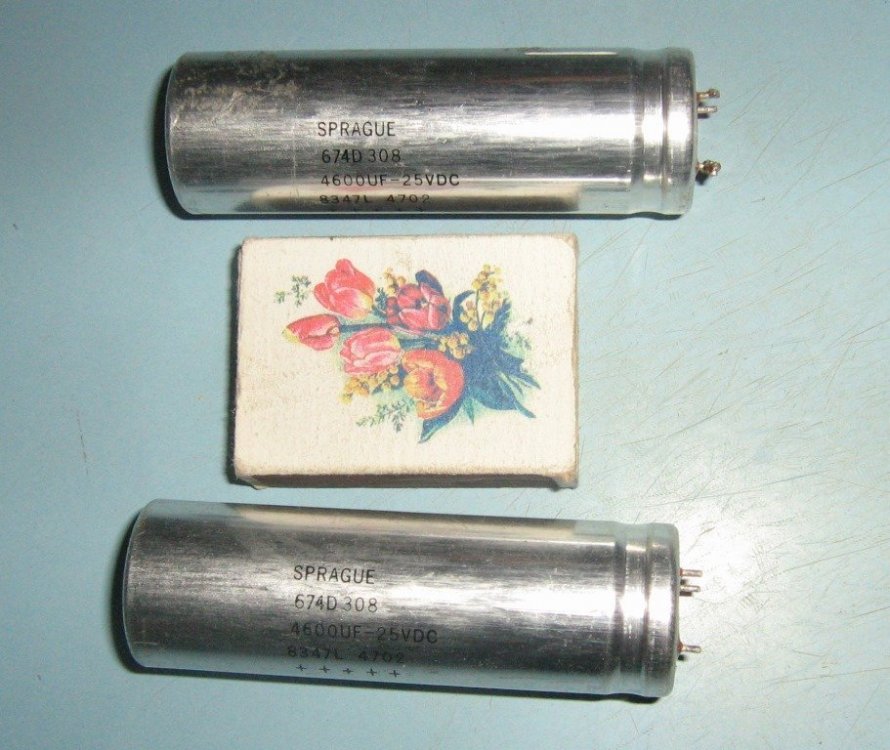

4600 мкф*25в нашел у себя, на питание класс.








Я не могу понять... Во всех профильных ветках вы суете свои поделки не по теме... У вас схема в классе В? Зачем она в этой ветке? Для чего? Объясните мне и окружающим...

  • Like (+1) 2
BAA Master

BAA

Posted
Posted

Есть ещё одна подобная "легенда" имени квода.
Крайне сомнительными кажутся идеи о получении сверхрезультатов "простейшими" методами. Почитайте Полонникова.
Компенсация системы 3-го порядка, несмотря на некоторые замечания некоторых, нетривиальна, как говорят "коллеги" "at best".
Очень интересен инструментарий, необходимый для этого (настройки).
Насколько стабильно положение постоянных времени и коэффициетов усиления каскадов.
Почему, несмотря на "очевидную" эффективность применяемого испокон веку подхода,
"лучшие" ОУ (797 и, кстати, недавно помянутые 154УД) таки однокаскадные
со сложным сложенным каскодом на комплементарных транзисторах?
Какого хереса все стремятся получить по любому класс А: А особо упрямые еще и в однотакте.
Посмотрите на извороты тов. Н. Пасса (Nelson Pass), одного из тех, кто рассматривает
особенности восприятие звука человеческой особью, типа плавающего питания выходной пары?
Одна вольтодобавка, она же bootstrap, уже на единицу больше чем можно.
Элементная база +/- известна, а по некоторым позициям безальтернативна, посему желание из ...
сделать конфету, в лучшем случае бесплодно, такая вот ламба из тойоты.
Как-то не довелось пользовать редкие "хорошие" лампы и за это не скажу, но в транзисторном мире рецепты известны.
Расписаны AD TI NS BB и не только. Прежде изобретения велосипеда или хуже того, колеса,
неплохо ознакомиться с существующими "веслосипедами с колесами"
