Усилитель Броски, ОТЛ.

Agats
 Share

Recommended Posts

Agats Proficient

Agats

Posted
  • Author
Posted
В 03.04.2025 в 10:13, Meshochnik сказал:

Очень, очень ждём....

так давно выкладывал -



тут у каждого свои лампы, но для меня 6с4с в отл божественна!

  • Like (+1) 1
  • 5 months later...
  • Replies 154
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Agats
Agats

Выделю в отдельную тему усилители Броски (Броуски) , отличие от схемы КП+ИТ в том что в первом случае нижняя лампа играет роль источника тока, а инженер Броски перекинул подключение с земли на катод н

Карта
Карта

Спасибо. Ну и заодно... Чрезвычайно признателен авторам тем по OTL. Гольфстрим свежего воздуха ?

Agats
Agats

Еще одна схема на компактронах 38НЕ7, пробовал и в кп + ит и в броски, и в пентодах и триодах. Диоды в лампах пустил в бп. Соответсвенно с броски получил 1,5ватта, конечно это не много, но если у вас

Posted Images

  • 3 months later...
Omega Apprentice

Omega

Posted
Posted

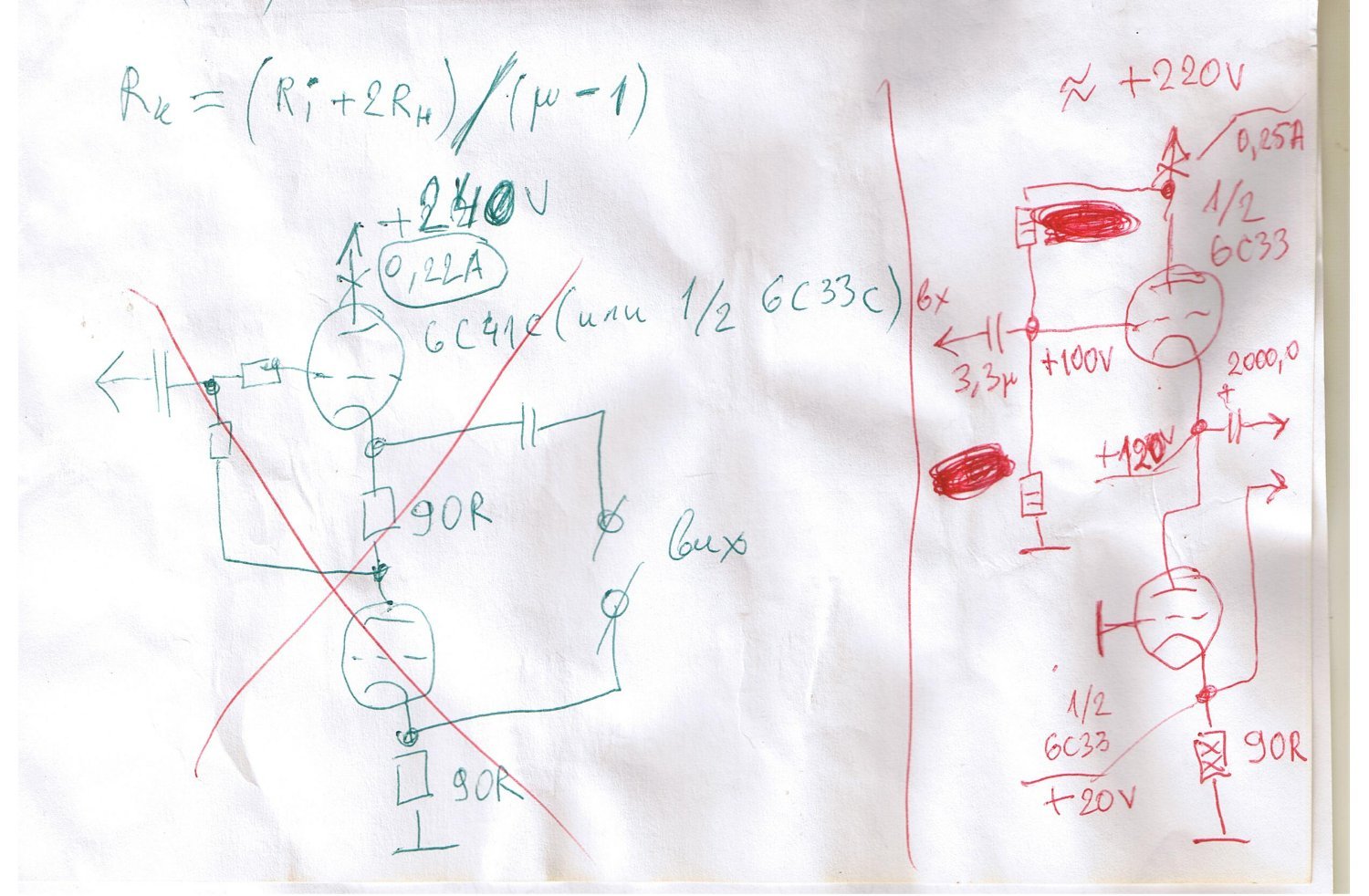

Однако здравствуйте.Возникла у меня мысль,и я ее думаю (с).Станислав Stan Marsh 13.07.2024 запостил схемку на 6с41с ,независимую от драйвера (через разделит.конд.).Но есть в ней помоему 2 минуса-анодное на 20В выше,и резюк в катоде верх.триода,рассеивающий около 4,5Вт (значит его моща должнабыть ватт 10,а лучше 15). Предлагаю кибенезировать катодный резистор,заодно и гридлик верх.лампы,вместо них простой делитель с общ.R скажем 100ком.Анодное +220В,на катоде верх триода +120В,значить на средней точке делителя пусть +100В.Смещение 20В,все довольны,исчез мощный резюк в катоде.На сред.точку делителя через кондер подаём сигнал.Помидорками не кидаться,просто скажите в чем я неправ.Пока подводных камней не вижу.Схему щас присовокуплю.То что слева-это Станислав запостил,справа-моя мысля.Сорри за какчество-начиркал на огрызке гумаги(((

типасрпп 001.jpg

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Да, вполне. Это то, что принято называть SRCFPP, и если неохота гальванически зависеть от предварительного каскада, то делителем можно организовать смещение таким образом. Подводных камней нет.



.

  • Like (+1) 1
Omega Apprentice

Omega

Posted
Posted

Спасибо Станислав,слегка успокоили.Но практику никто не отменял,буду проверять в железе.Поясню почему меня эта тема волнует.1.Пока не знаю хорошо"звучащих" низковольтных (100..200В питания) драйверов,все что мне понравилось по звуку-питается от 300В и выше,трансформаторные тут не в счет,люблю когда технологично (трансы-анти-технологично,ну и дорого,да).2.Не люблю "горячие" мощные резисторы,и без них с лампами жарко.P.S.Совсем вылетело из головы-резистор-"антизвонник"в сетку стаб.триодов не нужен совсем,проверено многолетней практикой (триоды  тормозные,не генерят,а вот гридлик им подай поменьше,ком 50 в самый раз.)

Omega Apprentice

Omega

Posted
Posted

Станислав,лично я это проблемой не считаю (в плане работы/звучания).В плане измерения хар-к-тут да,даже не знаю как параметры измерять (Кг,ИМИ и т.д.).Если у Вас есть грамотные методики измерения этих параметров (просто одной звуковой картой!!!) с ТАКИМ каскадом (SRCFPP)-поделитесь плиз.

  • 2 months later...
Игорь67 Newbie

Игорь67

Posted
Posted

Спасибо Stan Marsh и  Agats за схемы ОТЛ на мощных лампах. На тему наткнулся вообщем то случайно.  Собрал на недорогих комплектующих Броски для наушников на 6С19П - одна лампа на этаж. Классный усилитель. Интересно, почему эти схемы не получили распространения? Для наушников самое то, у наушников сопротивление побольше.

  • Like (+1) 1
  • 2 weeks later...
Agats Proficient

Agats

Posted
  • Author
Posted

Больше и за всё спасибо Станиславу. Я как Демиург, могу создавать только копируя Создателя.

ПС проблема ОТЛ что они зародились в конце ламповой эры - 50ых годах, когда транзистор стартовал семимильными шагами и задушил лампу вообще.  После прошествия почти полувека, конечно минимальное количество аудофилов вспомнили о лампах, но вспомнили то, что было в книжках начала прошлого века. Там не было ОТЛ само собой. Бери книжку и собирай трансформаторный (ламповый) унч любой, все описанно и разжеванно до безобразия. Как я понимаю единицы людей восстановили, обработали, уточнили ОТЛ схемы, среди них Маэстро Станислав. Благодаря ему и появилась ветка ОТЛ, где есть всё и вся для постройки настоящего лампового усилителя, думаю единственная такая ветка ОТЛ в мире. И теперь можно услышать именно звук именно с ламп, а не с фильтра-трансформатора трансформаторных усилителей, которые ошибочно называют ламповыми, скорее это гибридные ;). И высокоомные наушники здесь ни причем, а ответвление по какой схеме делать унч для них. ОТЛ играют на стандартную нагрузку великолепно

  • Smile 1
emelyan Collaborator

emelyan

Posted
Posted

Немножечко напомню про гипотетическую (так скажем) возможность появления постоянного напряжения на нагрузке, если не использовать выходной трансформатор. Гальваническая развязка.

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
26 минут назад, Agats сказал:

И теперь можно услышать именно звук именно с ламп, а не с фильтра-трансформатора трансформаторных усилителей, которые ошибочно называют ламповыми, скорее это гибридные

Давайте дождёмся результатов прослушки OTL всеми, кто его здесь собирает, возможно,  и с участием сторонних слухачей. Вот тогда и можно будет вынести определённый сравнительный вердикт. В схемотехнике ламповых УНЧ очень много нюансов, влияющих на их звучание. Сказать, что всё определяет ТВЗ, лично я не могу.

Скажу искренно - у меня нет однозначного вывода в отношении звучания OTL.

  • Like (+1) 1
Agats Proficient

Agats

Posted
  • Author
Posted
30 минут назад, ЕW2FJ сказал:

Давайте дождёмся результатов прослушки OTL всеми, кто его здесь собирает, возможно,  и с участием сторонних слухачей. Вот тогда и можно будет вынести определённый сравнительный вердикт. В схемотехнике ламповых УНЧ очень много нюансов, влияющих на их звучание. Сказать, что всё определяет ТВЗ, лично я не могу.

Скажу искренно - у меня нет однозначного вывода в отношении звучания OTL.

У меня есть, после прослушивания много десятков ОТЛ своих и парочку чужих :) , сразу продал все выходные фильтры (трансформаторы), которые стоят в конце и именно они формируют, окрашивают, пропускают или нет, излучают, создают, вносят свой вкус и тд на акустику.

grat Collaborator

grat

Posted
Posted
15 минут назад, Stan Marsh сказал:

Конденсатор.

Что вреднее: трансформатор или конденсатор?

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, если речь про гальваническую развязку, то её обеспечивает только трансформатор, а если наша задача скромнее: чтоб высокое постоянное напряжение не попадало в нагрузку, то с этим прекрасно справляется разделительный конденсатор.





ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
1 час назад, Agats сказал:

У меня есть, после прослушивания много десятков ОТЛ своих и парочку чужих :)

На каких лампах делали, и была ли разница в звуке ?

Agats Proficient

Agats

Posted
  • Author
Posted

33ья и 19ые само собой, 6528, 6п45с, 6с4с, 38he7, 21.. забыл, так же компактрон что и 38ая... , уо186..всех сразу и не припомню, 6080...6н5с, 6н13с

Из всех 6с4с с громадным отрывом для меня побеждает, после наравне 33ья и 19ые стручки

Разница в лампах сразу конечно чувствуется. Грамм скажу про  33ью, как по мне в трансформаторных звучит тяжело и грубовато, правда слышал один раз свои на трансформаторах Губина и два раза у знакомых. Как кто то правильно заметил , как трактор звучат. Но в отл 33ья фантастически звучит, очень похожи 19ые стручки, но их лень распавиать, лучше 33ья одна вместо 5ти 19ых. Есть прекрасный двойной триод 6528, и увы не попробовал 6336ой такой же двойной. Это аналоги 33ьей по параматерам. 6п45с и 42 хорошо звучат, но возбуждались у меня...так мало скажу о них

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
5 часов назад, Agats сказал:

Из всех 6с4с с громадным отрывом для меня побеждает, после наравне 33ья и 19ые стручки

С какими трансформаторными УНЧ сравнивали ( на каких лампах), РР, SE ?  Как проводили прослушивание ?

Agats Proficient

Agats

Posted
  • Author
Posted

у меня губина был однотактник...как и у моих коллег. Я же про 33ью говорил. Или вы про 6с4с? Если про 6с4с то вообще для меня лучше всех трансф и отл где я только не слушал

Ollleg Mentor

Ollleg

Posted
Posted
6 часов назад, Agats сказал:

Из всех 6с4с с громадным отрывом для меня побеждает

А можно схему посмотреть?

Спасибо.

ЕW2FJ Collaborator

ЕW2FJ

Posted
Posted
7 минут назад, Agats сказал:

у меня губина был однотактник...как и у моих коллег. Я же про 33ью говорил. Или вы про 6с4с? Если про 6с4с то вообще для меня лучше всех трансф и отл где я только не слушал

Меня интересует результат сравнительного прослушивания OTL и приличного трансформаторного УНЧ - PP и SE. Конкретно.
