Выходные прямонакалы, 2А3, 300В AL1 и другие

maximka

By maximka
in Valve

 Share

Recommended Posts

Buran81 Local

Buran81

Posted
Posted

Сергей,ну ты же понимаешь ,что "на часок"  это никак не получится. Плюс брать на себя ответственность за чужую собственность .... Зачем?

Есть куча информации  в интернете . Уж как спаять землю, так это точно можно легко найти:cc:

Даже можно просто фотки падвалов у тех же Японцев посмотреть.



  • Replies 1.4k
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

И избегайте мешанины проводов, дурацких ненужных шунтов и лишнего мусора. Источник питания - это трансформатор, кенотрон, дроссель и пара бумажных конденсаторов. И всё. Земля - толстая медная шина или

Алекс
Алекс

45я с к.тр. 47 , входная, она же драйвер ЕСС81 Psvane, уровень помех по В3-57 -72дб, полоса по-3db: 4-56.000гц, мощность: AN-E звучат убедительно)))

Xрюн222
Xрюн222

Вопрос, кроме всего прочего, ещё в том, а так ли много "на руках" акустики, которая адекватна типовому задохлику СЕ на прямонакальных... Иначе как - берём "магазинную" акустику (разумеется, с вероятно

Posted Images

S.Laptev Mentor

S.Laptev

Posted
Posted
23 минуты назад, Buran81 сказал:

Сергей,ну ты же понимаешь ,что "на часок"  это никак не получится. Плюс брать на себя ответственность за чужую собственность .... Зачем?

Есть куча информации  в интернете . Уж как спаять землю, так это точно можно легко найти:cc:

Ну да, соглашусь, пожалуй.

ВКН Local

ВКН

Posted
Posted

А тут - На Аляску... Работать... Из Израиля... Ржу-нимагу!

Ну, все прекрасно все поняли? Сворачиваем кулисы!

Если между вами всего 10 шагов и вы сделали 5, но так и не встретились - разворачивайтесь! (пословица).

Buran81 Local

Buran81

Posted
Posted
12 часов назад, S.Laptev сказал:

Бинго, пришёл специалист и сразу в точку всё и понял и объяснил! Половинка 6SN7 и транс выходной линейный от Танго NP216, всё...

Я бы для начала вторую схему сделал, на 76 триоде. Шумилов помнится так нахваливал эту лампу , аж пихал ее куда не попадя))))

Схема элементарная, деталей мало. Транс можно заказать Hashimoto PT-160. Детальки можно сначала дешевые поставить (кроме панелек и самих ламп) , для подгона режимов. Ну а потом  "добрать " звук заменой на более качественные.

Потренеровавшись на ней, потом можно уже и на 211 переходить:okej:.

lewis Local

lewis

Posted
Posted
14 часов назад, Raffel сказал:

собрать некому...к сожалению..

Полагал, что Вы сами соберете. Там делов часа на три, если с перекуром, а лишних запчастей в вашем усилителе и на три таких поделки хватит. Не скажу, что такой предусилитель всем хай-эндам энд), но как "путевка в жизнь" самодельщика- вполне.



lewis Local

lewis

Posted
Posted
1 час назад, Buran81 сказал:

Я бы для начала вторую схему сделал

Первая больше похоже на буфер с КУ 1,5-2. С УМ по мотивам WE91 может быть более актуальной.

  • Like (+1) 1
Raffel Collaborator

Raffel

Posted
Posted
48 минут назад, lewis сказал:

Полагал, что Вы сами соберете. Там делов часа на три, если с перекуром, а лишних запчастей в вашем усилителе и на три таких поделки хватит. Не скажу, что такой предусилитель всем хай-эндам энд), но как "путевка в жизнь" самодельщика- вполне.



я сам точно не смогу..неучился этому,у меня больше сорока лет прослушки музыки...
в электронике поверхностные знания..
но детали в процессе апгейта слушал..
Есть у нас тут Дима Тектониди,товарищ мой,он грейдил мой сидюк соник фронтиерс 1 ,с ламповым выхлопом...
там конды меняли и оп усилитель ,родной был 711..вместо поставили 823,но как оказалось к нему надо было делать фильтр нч, не стали замарачиваться и оставили родной.
Затем ламповый джадис тут один мне грейданул так,что волосы дыбом встали....пришлось все переделать..да и много чего мне грейдили..

Вчера Сашик Торрес заявил..."ставь в межкаскад полипропилен и не парься"....
этот как?
вытащить дуэлунд и поставить пропилен....
здорово..слов нет.
Поэтому разберусь со своим..и поищу кери на 211 или 845 лампе....хорошо звучит кстати..
там посмотрим...

Я в своей отрасли специалист,до уровня которого не всякий вырастет..
не хочу говорить об этом..
каждый должен заниматься своим делом.

Raffel Collaborator

Raffel

Posted
Posted
58 минут назад, lewis сказал:

Полагал, что Вы сами соберете. Там делов часа на три, если с перекуром, а лишних запчастей в вашем усилителе и на три таких поделки хватит. Не скажу, что такой предусилитель всем хай-эндам энд), но как "путевка в жизнь" самодельщика- вполне.



комплектующие не проблема...если до этого дойдет..
мне больше  интересно прослушать готовый пред от мастера...если есть такой...
но не вижу смысла...
скорее многие говорят,но никто ничего не делает..

Buran81 Local

Buran81

Posted
Posted
1 час назад, lewis сказал:

Первая больше похоже на буфер с КУ 1,5-2. С УМ по мотивам WE91 может быть более актуальной.

WE91 это интегральный УМ. Он сам по себе с любым источником  может работать , там же пентод на входе.

Такой ламповый пред ИМХО .хорошо  на перспективу  именно для  мощника на 211 или 845.. В последнем надо будет только сама лампа, выходник и силовик.  Т.е  собиреться такой хороший ламповый пред, в красивом корпусе и хорошим Хашимото  РТ160. Лампы лучше все с наружи. И дальше слушается с имеющимся каким нибудь имеющимся мощником, вплоть до появления  уже лампового. Вай нот?:cc:

S.Laptev Mentor

S.Laptev

Posted
Posted
3 часа назад, Buran81 сказал:

Я бы для начала вторую схему сделал, на 76 триоде. Шумилов помнится так нахваливал эту лампу , аж пихал ее куда не попадя))))

Схема элементарная, деталей мало. Транс можно заказать Hashimoto PT-160. Детальки можно сначала дешевые поставить (кроме панелек и самих ламп) , для подгона режимов. Ну а потом  "добрать " звук заменой на более качественные.

Потренеровавшись на ней, потом можно уже и на 211 переходить:okej:.

Сказочникам верить что ли.

Хороший силовик. Именно их в преды - корры ставил.

1 час назад, lewis сказал:

Первая больше похоже на буфер с КУ 1,5-2. С УМ по мотивам WE91 может быть более актуальной.

Именно и исключительно первая схема, на прямонакальном триоде.

Как у Шиндо. Будет именно то.

Только что, Buran81 сказал:

WE91 это интегральный УМ. Он сам по себе с любым источником  может работать , там же пентод на входе

WE91 это мощник, пролистай тему с 14 страницы.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Обращаю внимание - в схеме присутствует местная ПОС, влияющая на передачу басов. Помимо общей ОС через все 3 каскада.

  • Like (+1) 1
Raffel Collaborator

Raffel

Posted
Posted
5 минут назад, Xрюн222 сказал:

Обращаю внимание - в схеме присутствует местная ПОС, влияющая на передачу басов. Помимо общей ОС через все 3 каскада.

Xрюн222 приезжай в израиль ..погостить...на соленом море искупаться..в Иерусалиме вам понравиться..))
заодно и мой усилитель-горемыку глянешь...))
для вас здесь полчаса работы...
 с меня причитается!!!!!!!!!!!..))
Кстати форумчанин Сергей Галкин был у меня в гостях..
но он с другого форума..

S.Laptev Mentor

S.Laptev

Posted
Posted
22 минуты назад, Xрюн222 сказал:

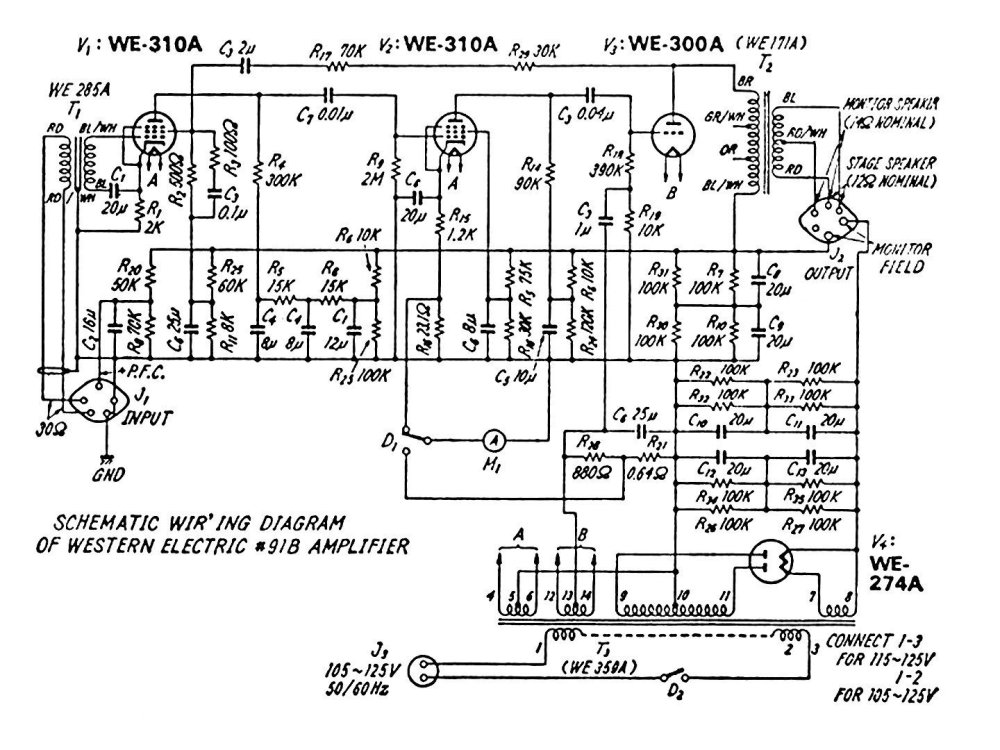

Напомним схему, чтоб не копать:



К исторической схеме смысла возращаться никакого нет, в статье описывается самодельная, упрощённая схема.

Хотя да, для людей, у которых оказались родные, оригинальные усилители, даются советы по восстановлению, аккуратному обращению, по практичикому использованию, но таких усилителей у нас нет и, вероятно, не будет никогда...

......."Не смотря на то, что в стандартном варианте усилитель оснащен 30-омным балансным входом, его можно использовать совместно с большинством типовых источников сигнала, подав напрямую входное напряжение на сетку лампы 310А второго каскада. При работе 91-го в домашней системе я, обычно, отсоеденяю резисторы ООС, переводя усилитель в режим работы без обратной связи. Можно сделать и по-другому: заменить входной трансформатор потенциометром регулятора громкости и оставить один из резмисторов ООС для уменьшения общего усиления. В этом случае будут работать оба каскада на 310А.
      Как вы понимаете, перед вводом в эксплуатацию пятидесятилетнего усилителя,ему обычно требуется хотя бы частичный ремонт. Номиналы резисторов "плывут", электролитические конденсаторы "высыхают". Да и вообще "радикальная хирургия" на такой аппаратуре весьма болезненна....."

Но! У мастера Синдо в Максимальном исполнении, для "настоящих пацанов", которые женаты на негритянках, как на сайте Шесть лун, Две лампы 310А и входной трансформатор и Балансный вход!

S.Laptev Mentor

S.Laptev

Posted
Posted
16 минут назад, Raffel сказал:

Xрюн222 приезжай в израиль ..погостить...на соленом море искупаться..в Иерусалиме вам понравиться..))
заодно и мой усилитель-горемыку глянешь...)

А меня приглашаете?




Raffel Collaborator

Raffel

Posted
Posted
5 минут назад, S.Laptev сказал:

.  Две лампы 310А и входной трансформатор и Балансный вход!

какова точно модель такого преда от SHINDO?

Raffel Collaborator

Raffel

Posted
Posted
Только что, S.Laptev сказал:

А меня приглашаете?




Конечно....
буду рад...
аудио это так причина.....хобби..развлечение..
Россия Родина моя....и я ностальгирую порою..


  • Like (+1) 1
S.Laptev Mentor

S.Laptev

Posted
Posted
40 минут назад, Raffel сказал:

какова точно модель такого преда от SHINDO?

Вы не успели прочитать и уже напечатали ответ:smile-54:

Это я писал про оконечник Шиндо, несколько раз уже писал про него. Он максимальный по качеству, есть проще его вариант, не сигнейдж.

А пред может быть любой, они все с Выходными трансформаторами, кроме самого нижнего, он дешёвый, для простых ребят, Рок слушать и белиберду всякую. Он не подойдёт! И я не советую ничего покупать, это для примера, для понимания только!

38 минут назад, Raffel сказал:

Конечно....
буду рад...
аудио это так причина.....хобби..


Спасибо за приглашение, это в другой жизни, или эдак лет через пяток. У меня дети собирались по горячке, друзья их переехали в Маалот.

S.Laptev Mentor

S.Laptev

Posted
Posted
36 минут назад, Raffel сказал:

какова точно модель такого преда от SHINDO?

http://www.shindo-laboratory.co.jp/Front/indexe.html - Любой из них.

http://www.shindo-laboratory.co.jp/English/Aurieges.html  - Вот такой нельзя, заорёт!

http://6moons.com/audioreviews/mlroadtour1/roadtour.html

http://6moons.com/audioreviews/mlroadtour1/roadtour_2.html

S.Laptev Mentor

S.Laptev

Posted
Posted

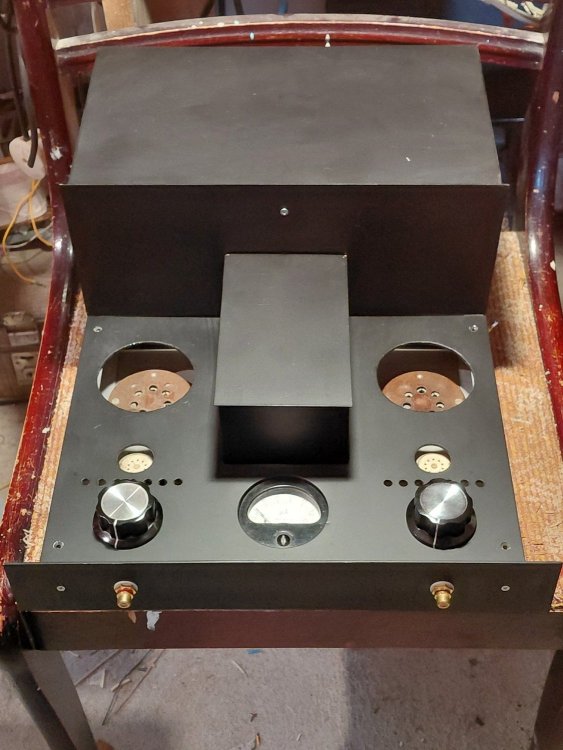

Не то, но ближе, винтажная старая версия.

Даёт предтавление об аккуратном, правильном монтаже от мастера.

Характерное для Синдо-сана полное отсутствие японских деталей, только америка-европа!
