2 часа назад, Ollleg сказал:

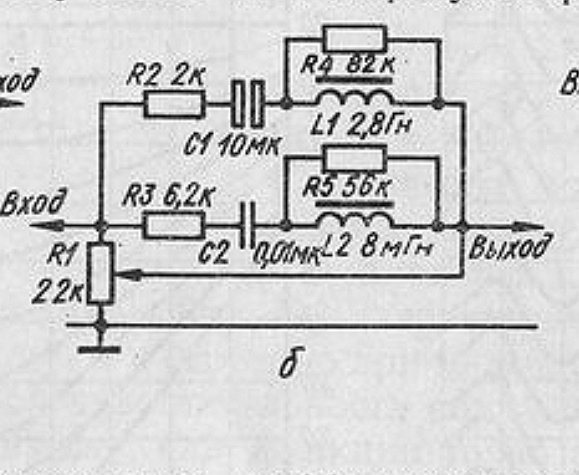

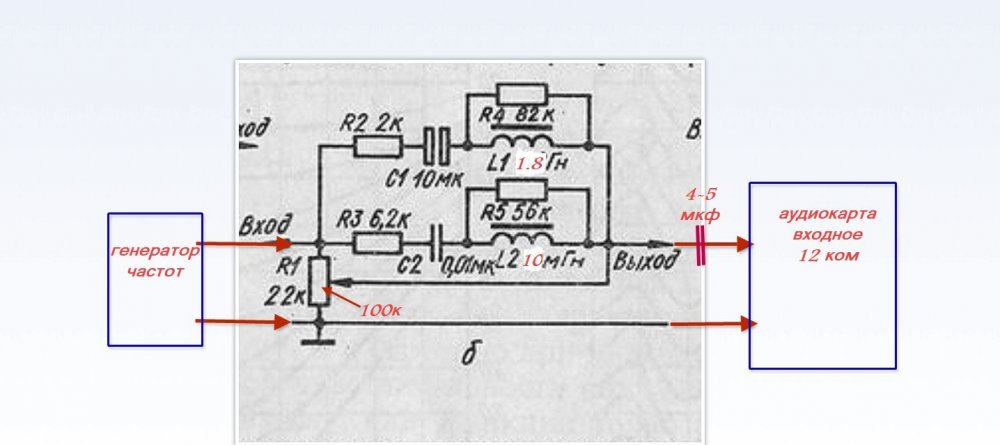

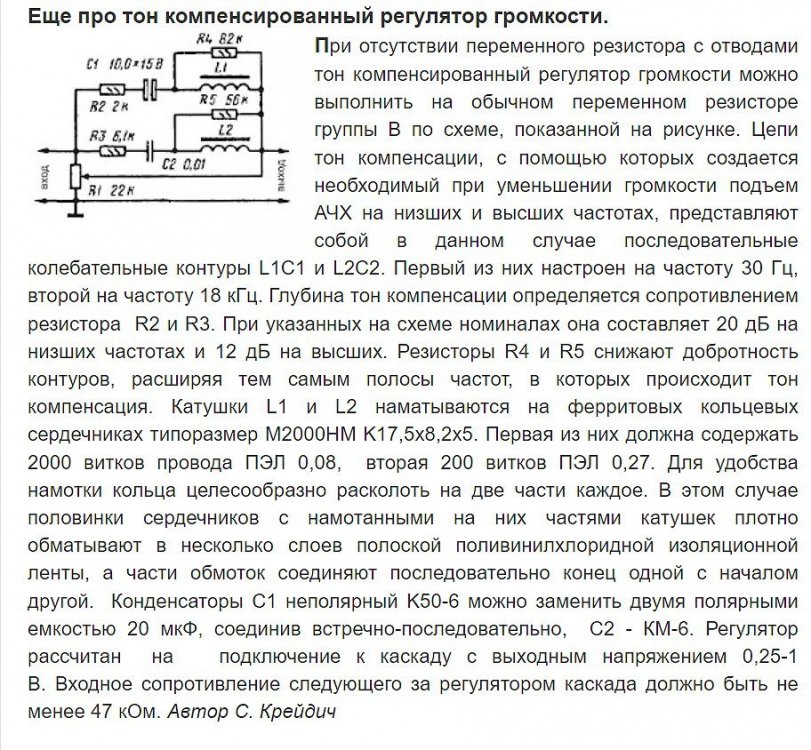

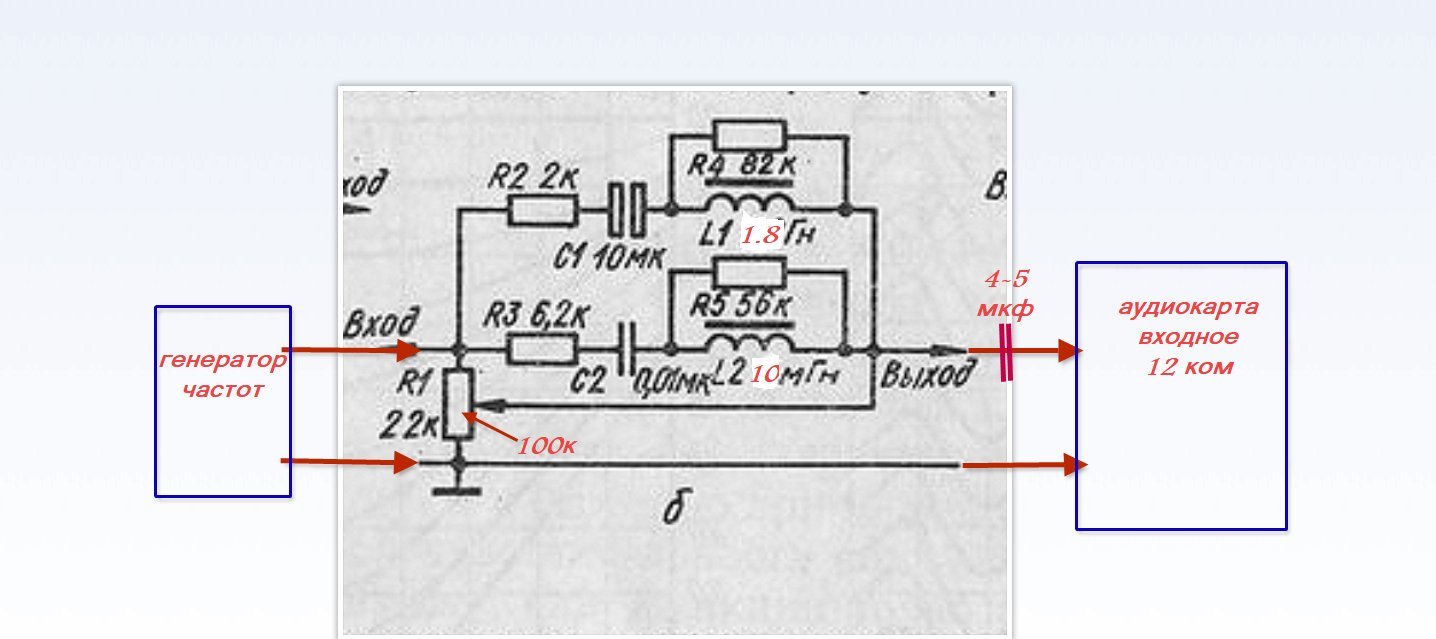

Входное сопротивление ЗК 12ком, нагружал по входу 750к, 470к, 220к, 100к и без нагрузочного прямо на 12 килоомный вход - разницы в АЧХ никакой нет.

А, то есть к имеющимся в ЗК 12 к параллельно подключались 100к, 220к и т.д., верно?

Posted
11 минут назад, Xрюн222 сказал:

А, то есть к имеющимся в ЗК 12 к параллельно подключались 100к, 220к и т.д., верно?

Последовательно, как делитель напряжения. Сигнал конечно приходилось с Генер. увеличивать, но вот на АЧХ это никак не сказывалось.


Posted

И еще они там написали, что его входное сопротивление на 30 гц может падать до 2 ком.... Спорить с этим, с моей т.з., затруднительно... И эти 2к не есть хорошо...

Posted
8 минут назад, Xрюн222 сказал:

на 30 гц может падать до 2 ком....

Это вероятно без доп. резистора, который я брал в 6.2к (уже 8.2к на нч) и 12.4 , при доп.в 24к подъём по краям порядка 2.5-3дб что по вч, что по нч.

Самая крутая разница между вч и нч при неизменённой схеме, вот в ней да, возможно. Но кому нужен задир по нч в 12дб? При доп. 6.2к порядка 10дб на нч и чем больше доп. рез., тем меньше выражена разница между нч и вч горбом. И у меня РГ 100к, а не 22к, как на выбранной схеме.

Соберу, новые замеры сделаю, выложу.



1835102896_-5.jpg.476cbd93001a0eb758ab510f10dfb78d.jpg600302402_..png.842ed82d0b81f4c8596bdc664d0cae52.png

Posted

Сделал замеры.

Варианты - громкость на 1/4 оборота и 1/3

1. без дополнительного резистора.

2. 3.1 к

3. 6.2 к

4. 12.4 к

Следует отметить, что в отличие от ТК по стандартной схеме без ДР в данном варианте при включении тонкомпенсации кроме нч и вч общее усиление на 1000гц так же поднимается на несколько ДБ в зависимости от доп. резистора. и положения РГ .

*** после первого замера сразу встала необходимость подгонки др по нч, благо пластины были собраны не в перекрышку, прямо по монитору ЗК удалось добиться наилучшего соотношения по лк и пк, хотя разница в пределах 0.8дб на 1000гц и осталась, это лучше, чем перекосы по всему диапазону в 1,5дб. (лучшего сделать не смог)

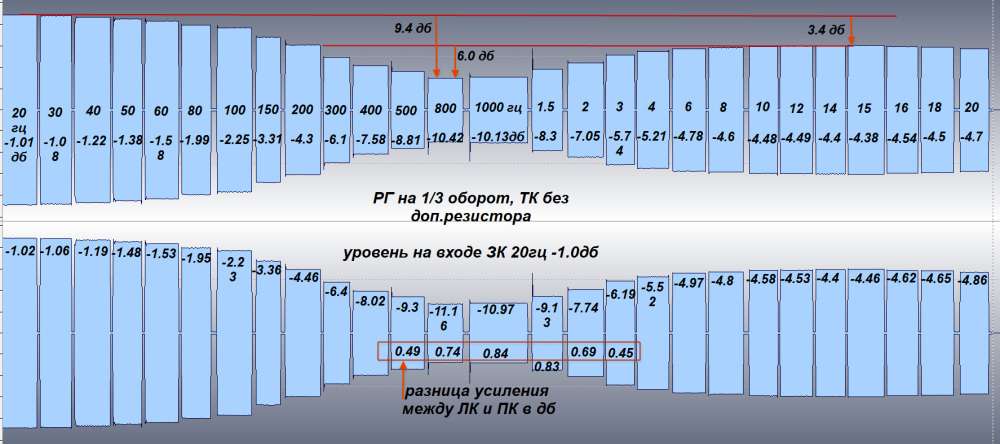

01...1.thumb.png.76cb67deab458b4f6ddc15293306c945.png02....thumb.png.43c300e85ec713c1e4dca23f4fe1d048.png

________________________________________________________________________________________________________________________

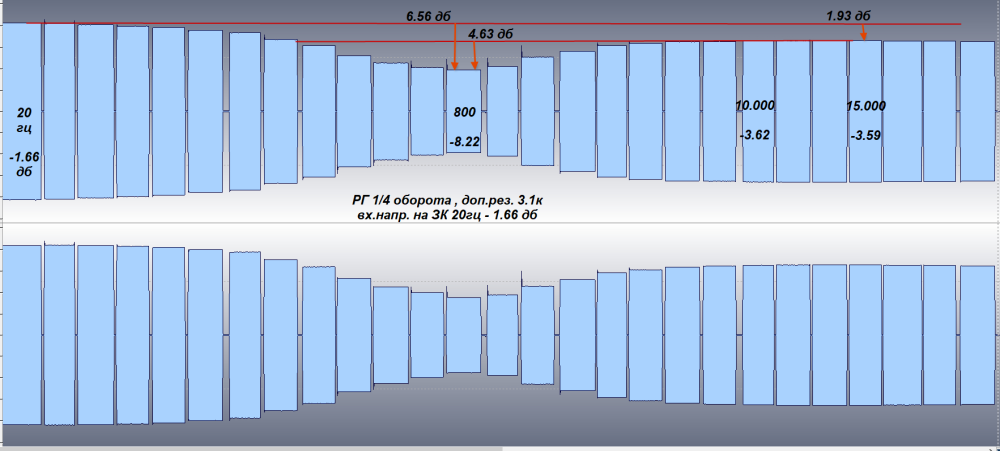

03...3_11.thumb.png.75af2501f5ef8ffeea70f1bf84384141.png04...3.1.thumb.png.2aa900b27e97b799634283bb07a57ae0.png

_______________________________________________________________________________________________________________________

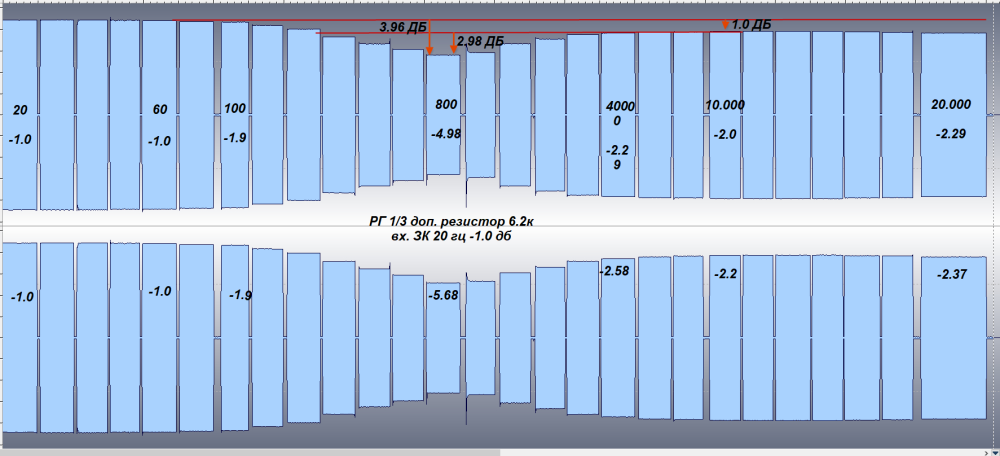

05...6.2.1..thumb.png.2d7aaf2b49cfdb2407f392f53a353c5c.png06...6.2.thumb.png.cd46383d0ef46773aefcc7a609d8e7bc.png

___________________________________________________________________________________________________________________________

07.._12.41-.thumb.png.20bfe5e9631ffe24d37dd3e42de9a031.png08.._12.4.thumb.png.66e9268284438799f2d642821d61d414.png

________________________________________________________________________________________________________________________






  • Like (+1) 1
  • 1 month later...
Posted
В 05.04.2023 в 21:25, Александр62 сказал:

А что с прослушиванием ? Хотелось бы узнать из первых уст . У самого такая тк , пока только в создании , а не в работе .

Пока работа время отняла, полностью усь соберу, будет отдельная тема подробная .



п.с. Думаю, в качестве замены темброблока вполне годное решение, если по вч коррекции проблем никогда не бывает, то нч часть губит многое, а тут принципиально иное решение, что кажется наилучшим вариантов из всего остального....

Posted

Без перевода - Филькина грамота . А вообще - нормальная ( хотелось сказать грамотная ) тк ( хотя бы отдалённо напоминающая ходом АЧХ кривые равной громкости ) превосходит по естественности восприятия любой темброблок ( эквалайзер - улучшайзер )  по - видимому , в первую очередь , из -за разного влияния на АЧХ тракта в зависимости от положения РГ ( т.е. от уровня громкости ) . Мною лет 5 назад был потрачен МЕСЯЦ на то , чтобы получить ровную АЧХ темброблока в среднем положении регуляторов . На входе и выходе ТБ были катодные повторители с активной нагрузкой  на ECC88 . Результат - неравномерность АЧХ плюс минус более 3 дБ в среднем положении регуляторов ( ALPSы ) . При этом глубина регулировки по НЧ осталась + 2 - 2,5 и - 18 - 21 дБ  , и по ВЧ +5-6 дБ и -15-18 дБ . Т.е. о регулировке тембра здесь речь уже не идёт . И о hi-fi ( тем более о hi-end ) тоже . Ну да , ну да - с ТБ какой hi-end ... При этом были испытаны ( и пытались быть вогнаны в рамки АЧХ hi-fi ) пресловутые Баксандалы , TELEFUNKENы и SIMENSы довоенные и послевоенные ( более 12 схем ) , современнорасчётные схемы  . Учтите , что эта неравномерность остаётся независимо от положения РГ . Лично мой вывод ( основанный на моих измерениях и прослушиваниях ) - ТБ - это вред во всех отношениях .

Posted

Для себя выбираю обычную тонкомпенсацию на РГ, когда при её отключении линейный сигнал не изменяется и не взаимодействует ни с какими доп. резисторами, ёмкостями и дросселями.

Слушаем музыку мы обычно на одной громкости, которую выставляем - иногда потише, иногда погромче.

Пять - шесть положений включения ТК вполне достаточно, когда можно при желании регулировать ВЧ на пару положений или сразу ВЧ+НЧ на несколько положений.

  • Like (+1) 1
Posted

Да , хорошая ( вернее правильная ) мысль  о нескольких положениях ТК ( под настроение , под фонограмму , на вкус ) , учитывая , что каждая из категорий имеет свои вариации " по ходу жизни " , а уж их комбинации между собой ... Несколько усложняется коммутация , заметно дорожает реализация ( переключатели с благородными контактами ) , затягивается время изготовления ( надо тщательно продумать , а затем внимательно отслушать все цепи ТК , затем выбранные смонтировать  в пред ) , но ... Результат , как правило , приводит к желанию слушать и слушать любимую музыку без устали ушей и души .

Posted
19 минут назад, BAA сказал:

D.Self






Опять же на пути сигнала 2 регулятора!

И никуда от этого не деться.

если только не использовать ТК на дросселях.

"Девственный сигнал" и ничего лишнего!

________________________________________




Именно такой вариант я и искал, откинув в строну все прочие "популярные" ТК на резисторах и конденсаторах.

С ТК на дросселях или слушаем с тембрами (на 4-6 положения путём подбора разных R доп.) или чистый

Direct  без лишних переключателей на пути основного сигнала.



Posted
37 minutes ago, Ollleg said:

Опять же на пути сигнала 2 регулятора!

Согласен, хотя у Селфа в книге регуляторов много. Скорее всего постить целую главу неправильно.

  • 2 years later...
Posted

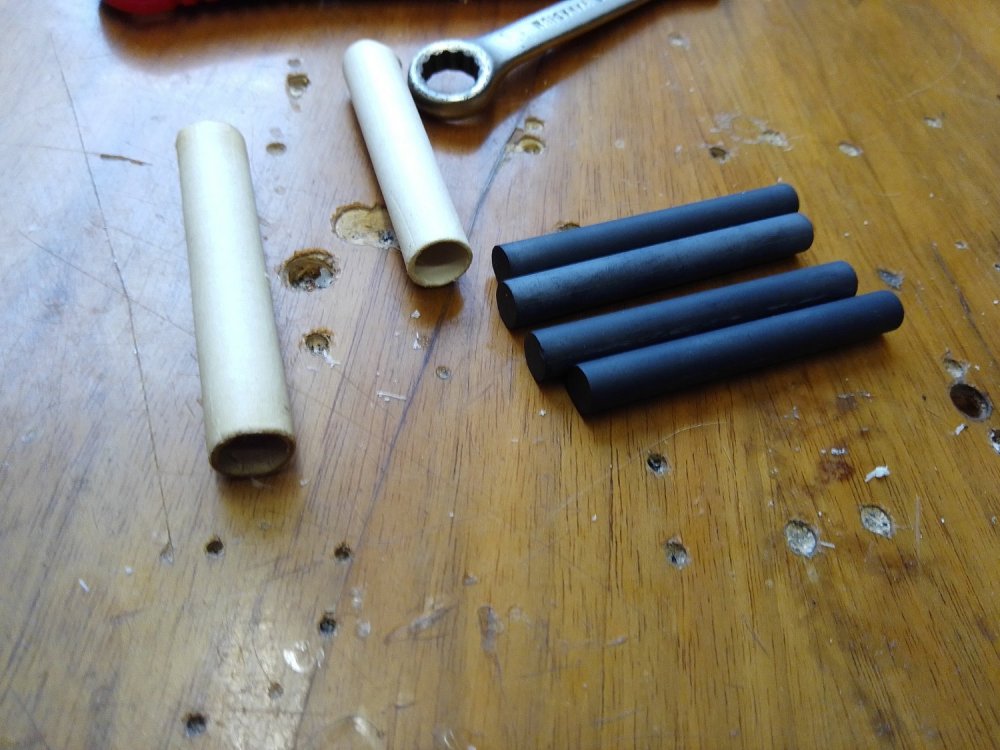

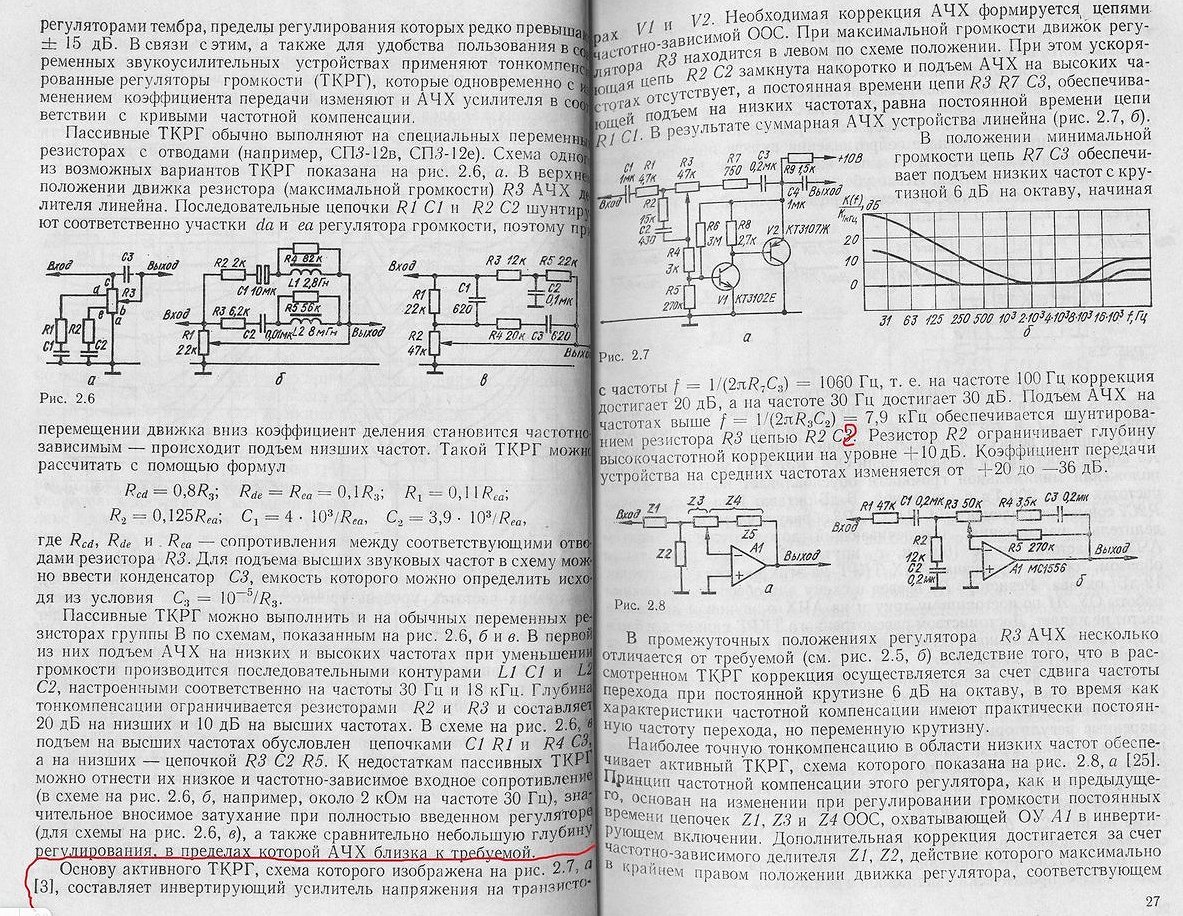

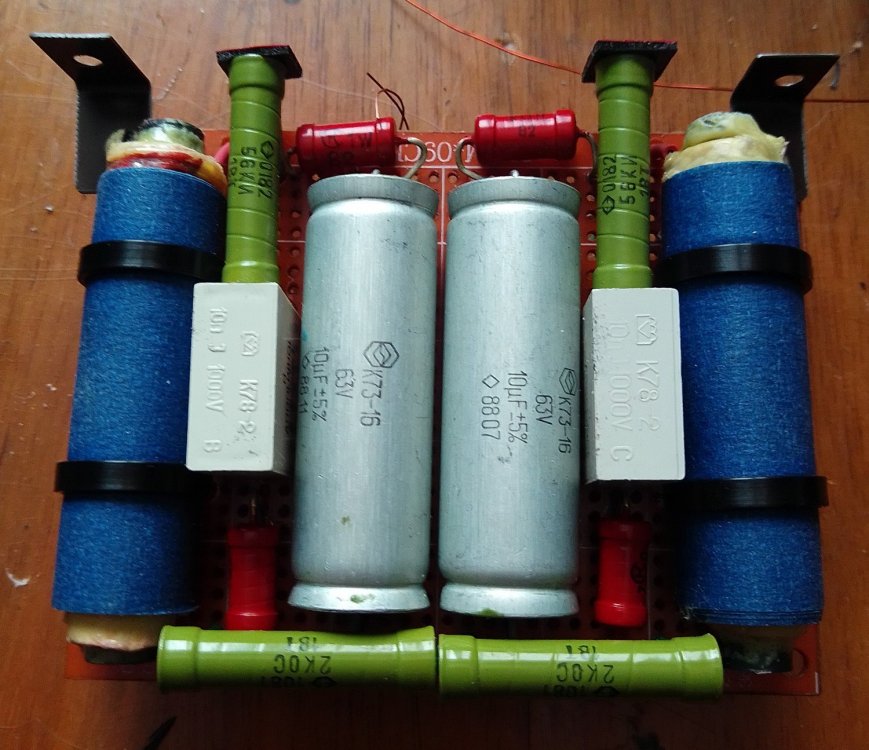

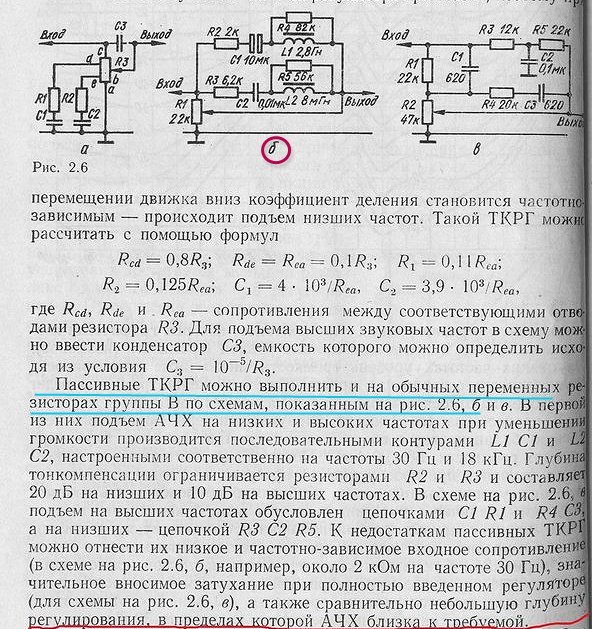

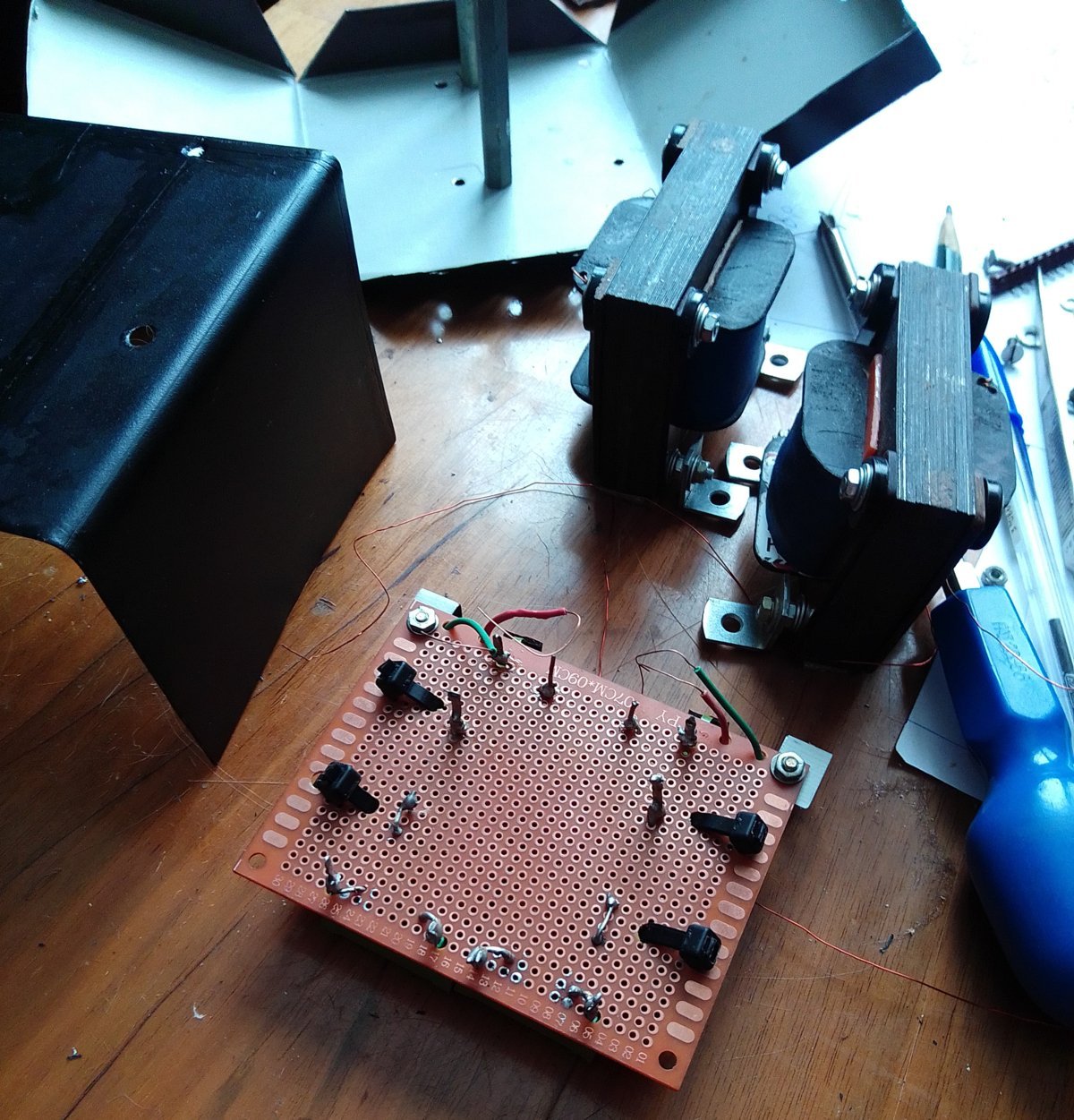

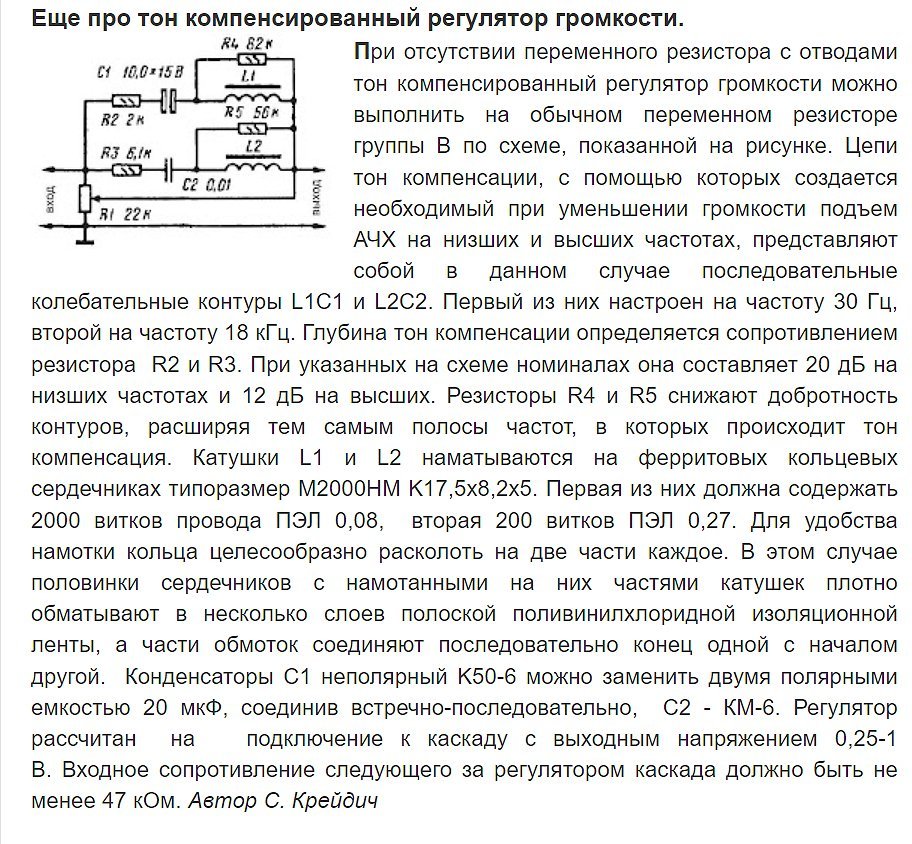

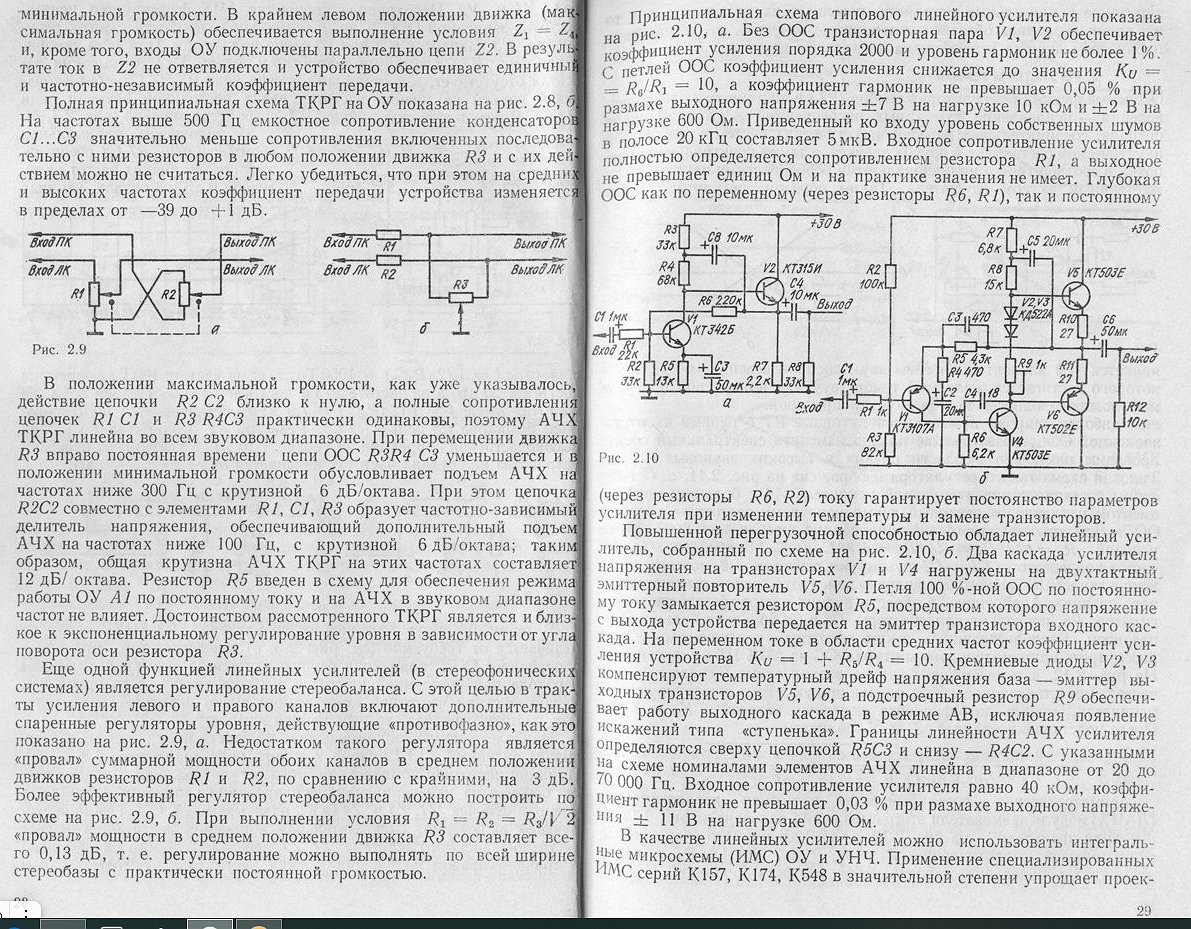

В качестве итога решил дополнить весь процесс сборки и замеров ТК , начиная с сканов самого учебного пособия.

__________________________________________


----------


------------


------


--------------


-----------


------------




------------


--------


-----------


------------


-----------


------------

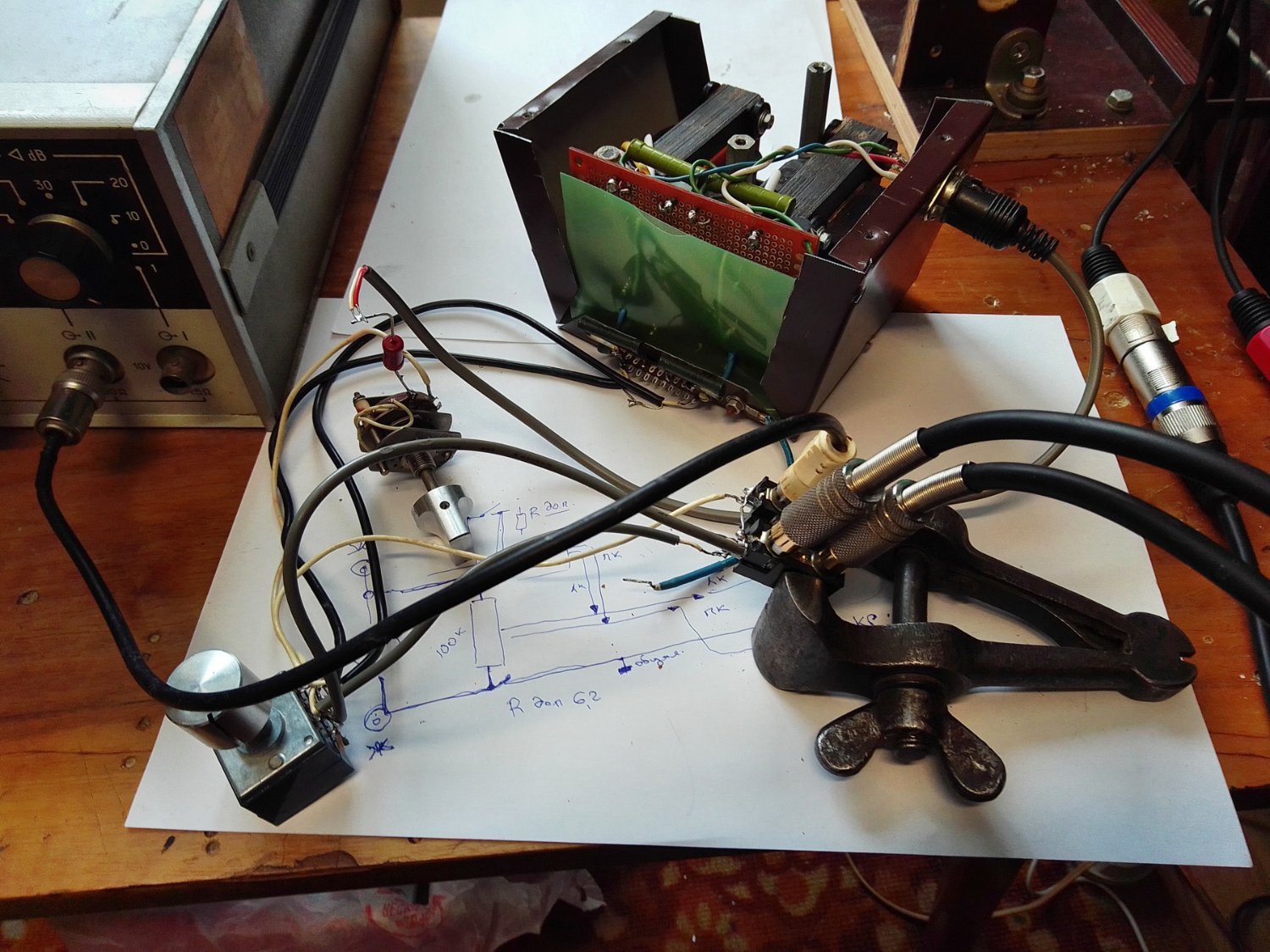

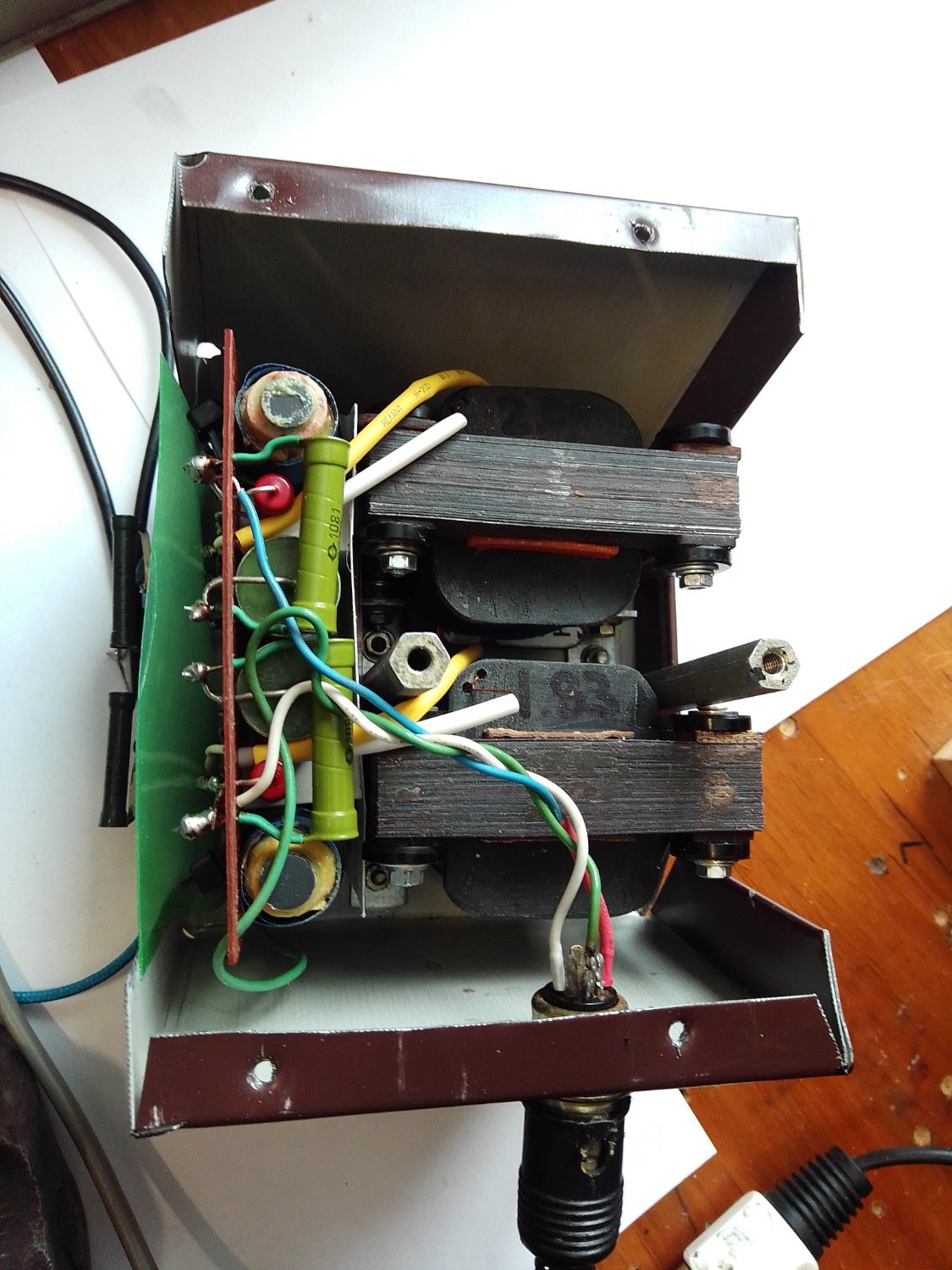

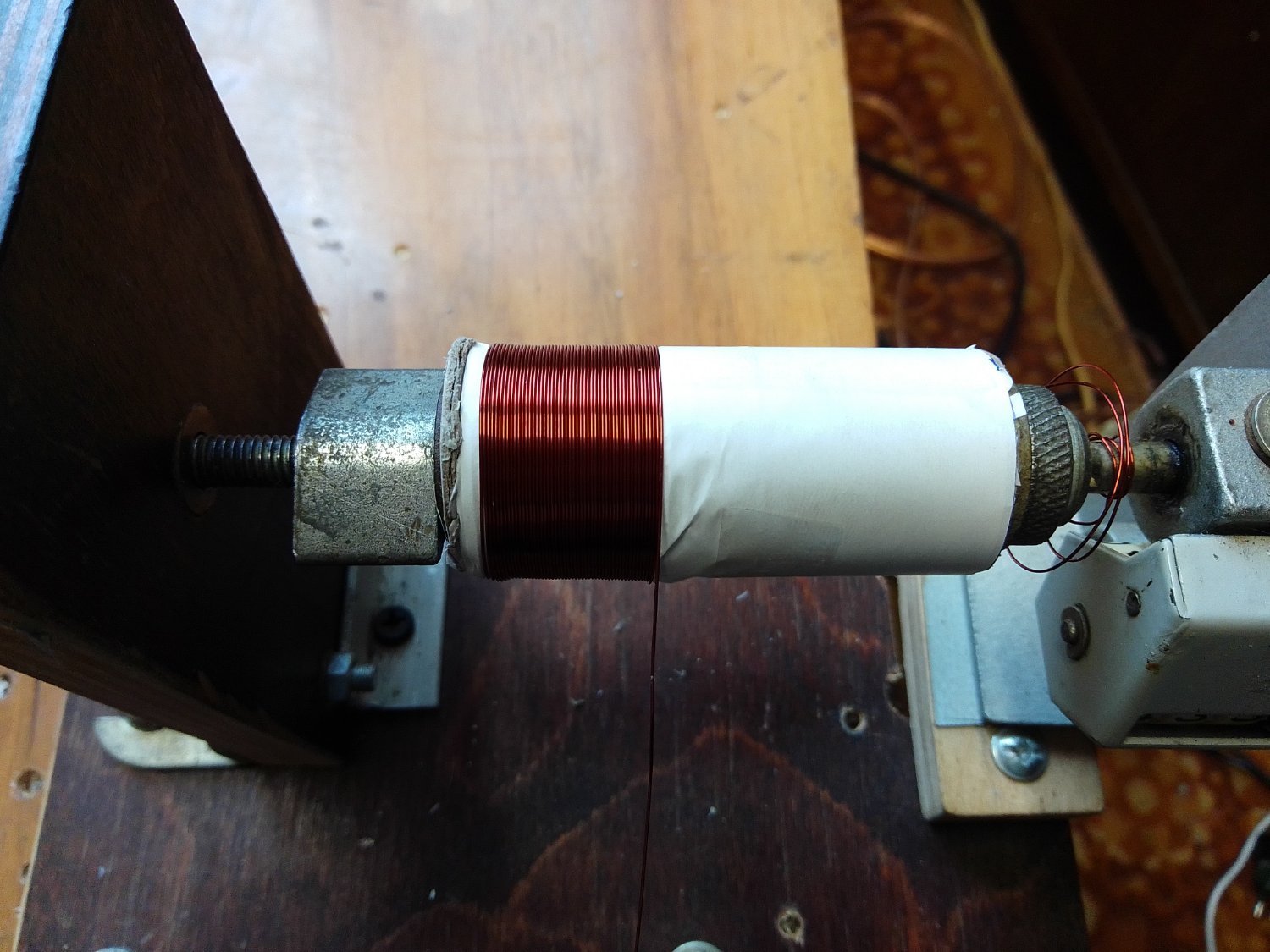

204 (2).jpg

-----------


------------

300 Т.Комп БЕЗ доп.РЕЗ. 1 четвёотая гр.jpg

----------

301 Т.Комп БЕЗ доп.РЕЗ..jpg

---------

302 Т.Комп  доп.РЕЗ.3.1К 1 четвёртая.jpg

------------

304 Т.Комп  доп.РЕЗ.6.2К. 1 четвёрт. рег.jpg

----------

305 Т.Комп  доп.РЕЗ.6.2К.jpg

-----------------

306 Т.Комп  доп.РЕЗ.12.4 к 1-четвёртая гр.jpg

-------------

307 Т.Комп  доп.РЕЗ.12.4 к.jpg

----------

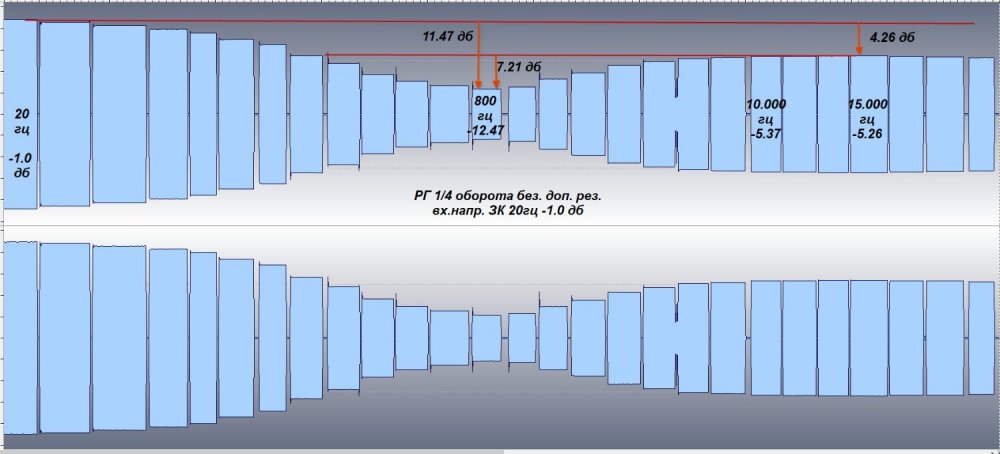

300 Т.Комп Без доп. резистора, одна четвёртой громкость
301 Т.Комп Без доп. резистора.

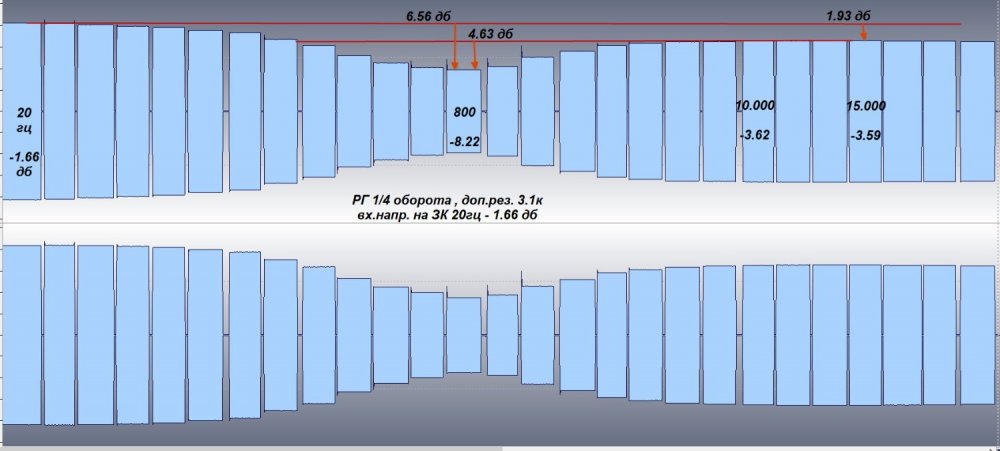

302 Т.Комп Доп. резистор 3.1К , одна четвёртой громкость

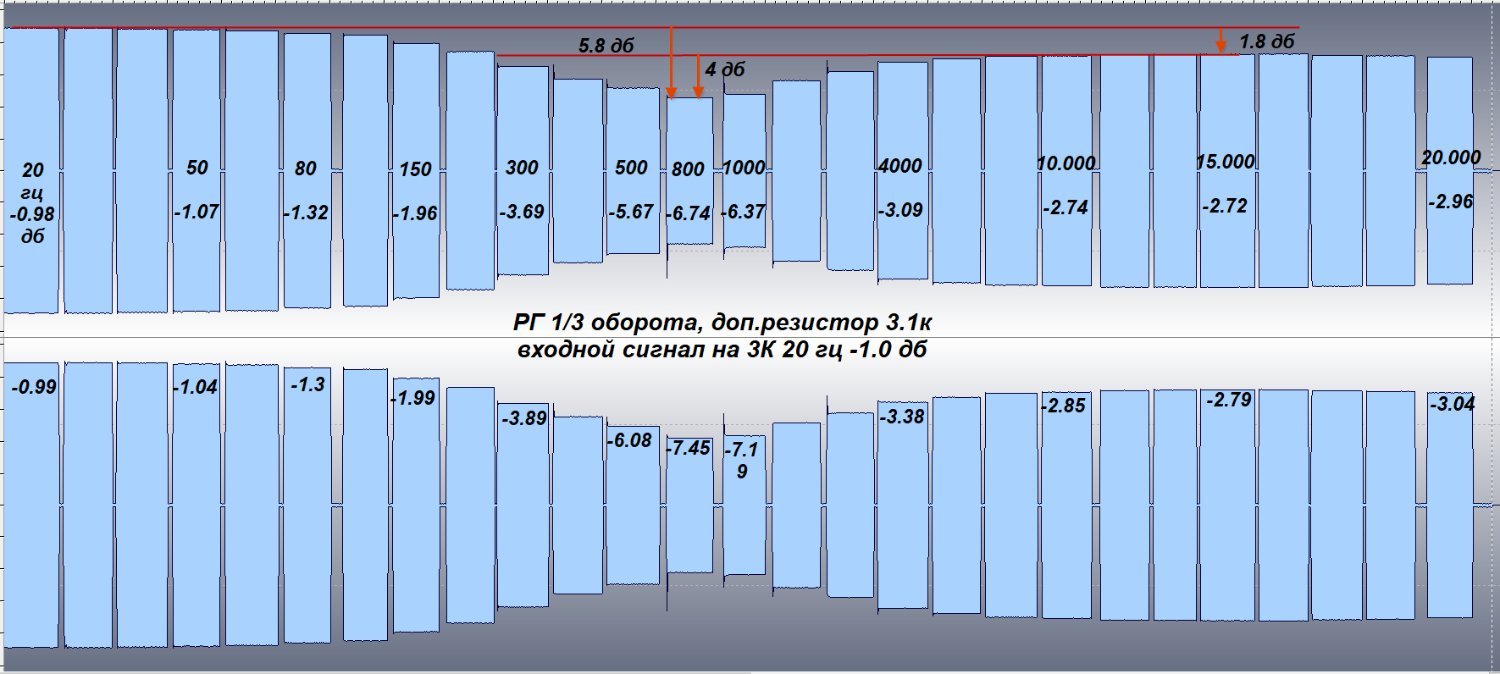

303 Т.Комп Доп. резистор 3.1К

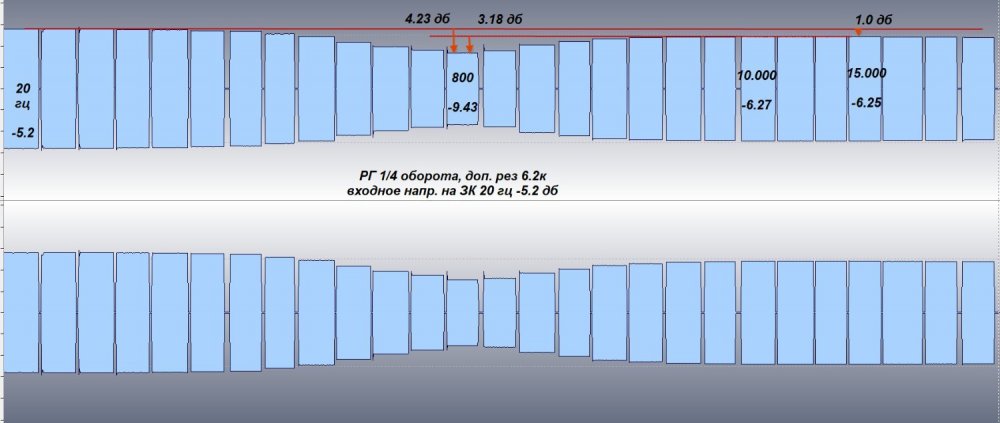

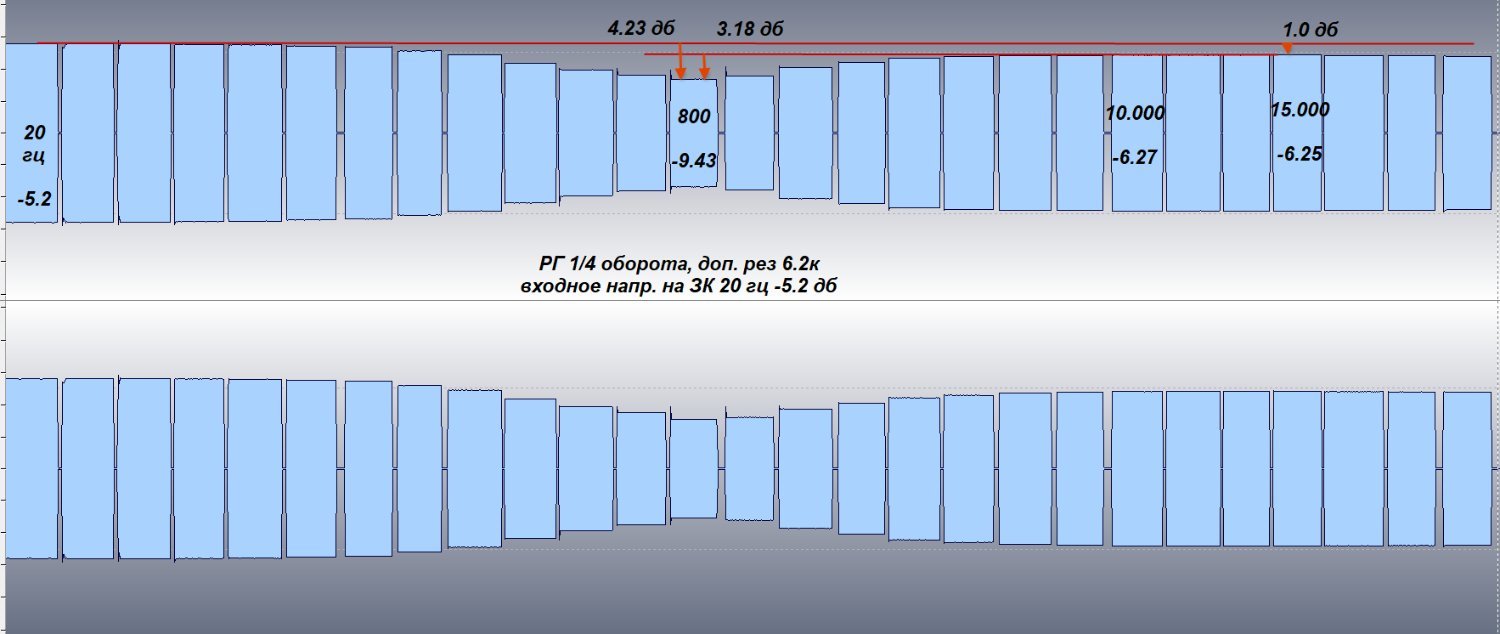

304 Т.Комп Доп. резистор 6.2К , одна четвёртой громкость
305 Т.Комп Доп. резистор 6.2К

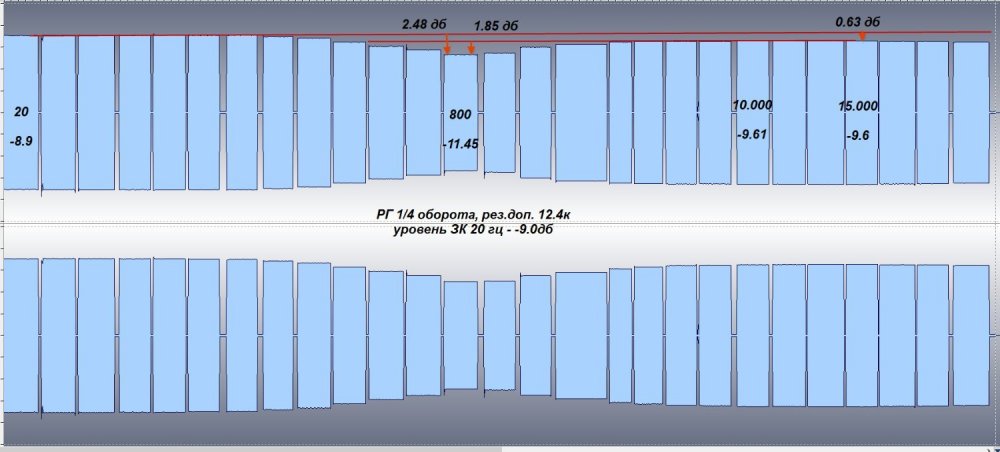

306 Т.Комп Доп. резистор 12.4К , одна четвёртой громкость

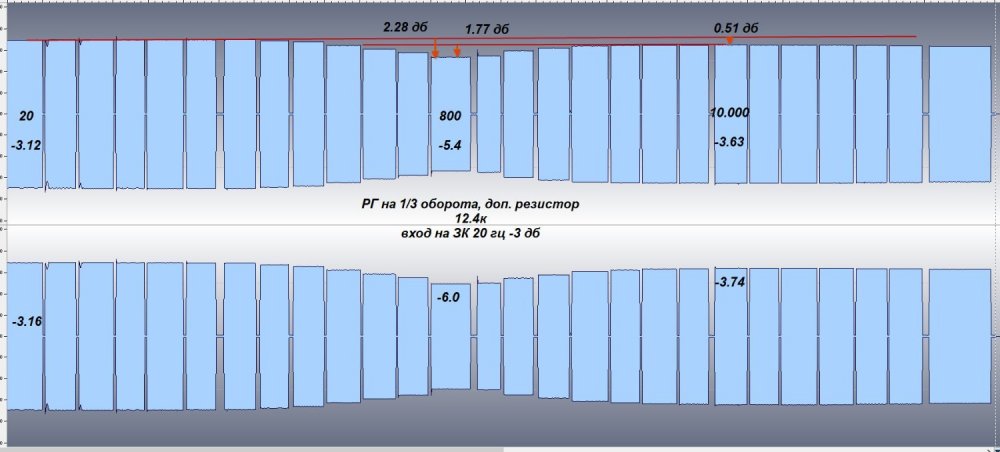

307 Т.Комп Доп. резистор 12.4К

-----------

308 Оцифрровка АЧХ с Т.К..jpg

----------

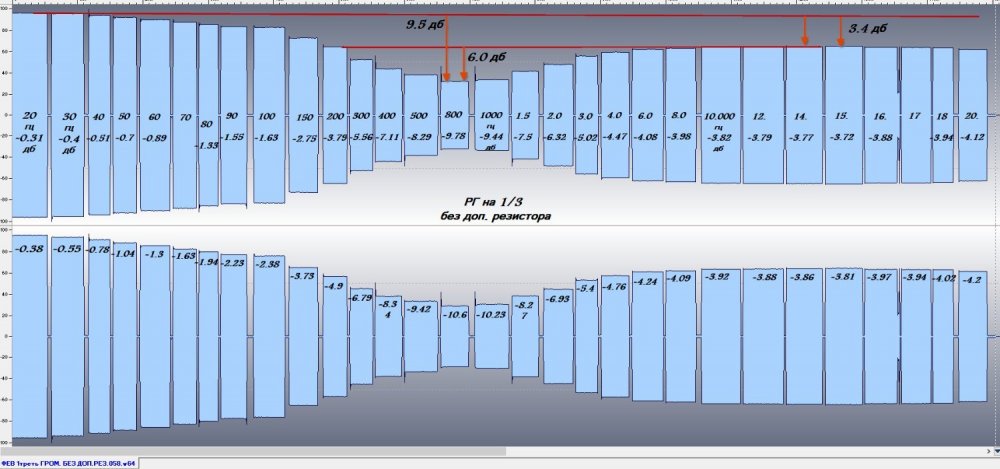

309 Одна треть громкости без доп.резистора.jpg

-----------

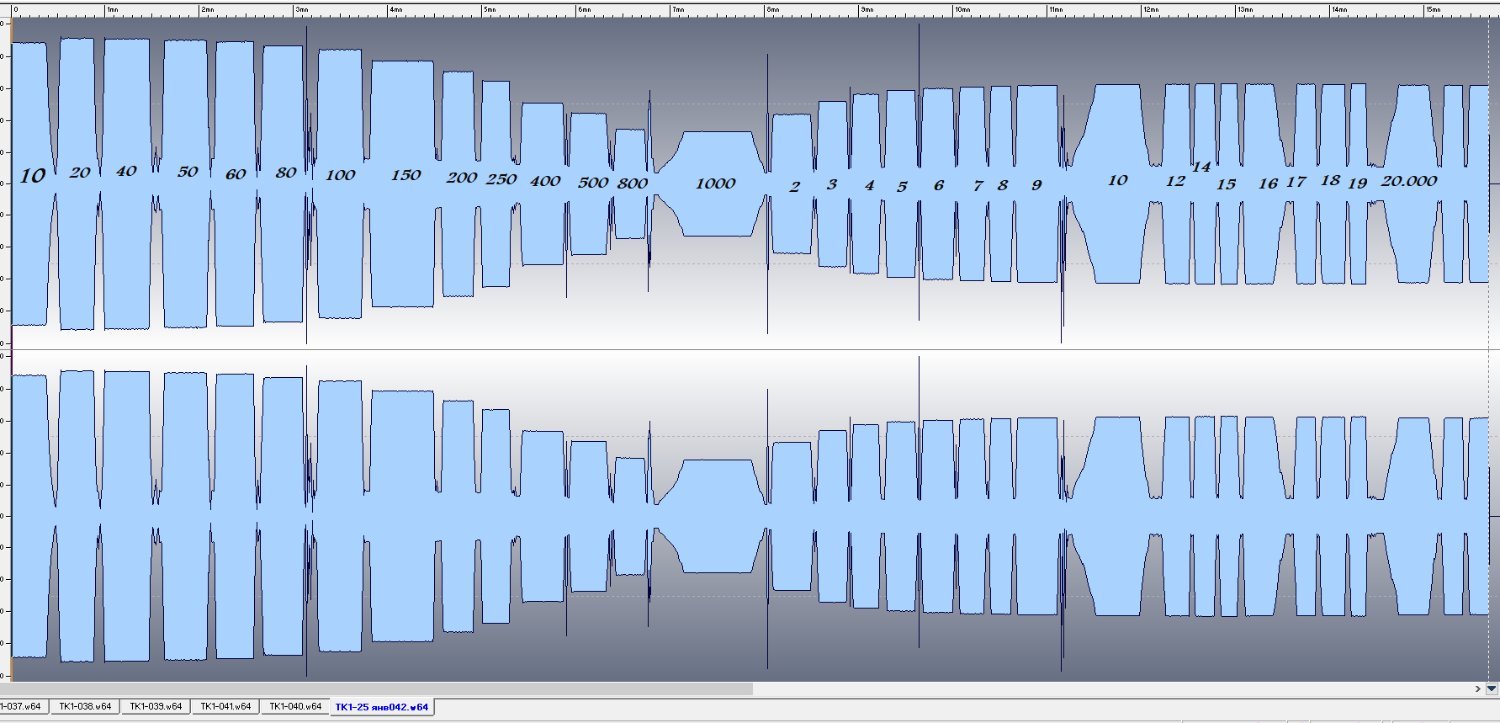

310 Т.К.  по НЧ.jpg

-----
308 Оцифровка АЧХ с Т.К. НЧ + / ВЧ 0
309 Одна треть громкости без доп.резистора  НЧ + / ВЧ 0
310 Т.К. НЧ + / ВЧ 0

-------------------------------------------------------------------------


--

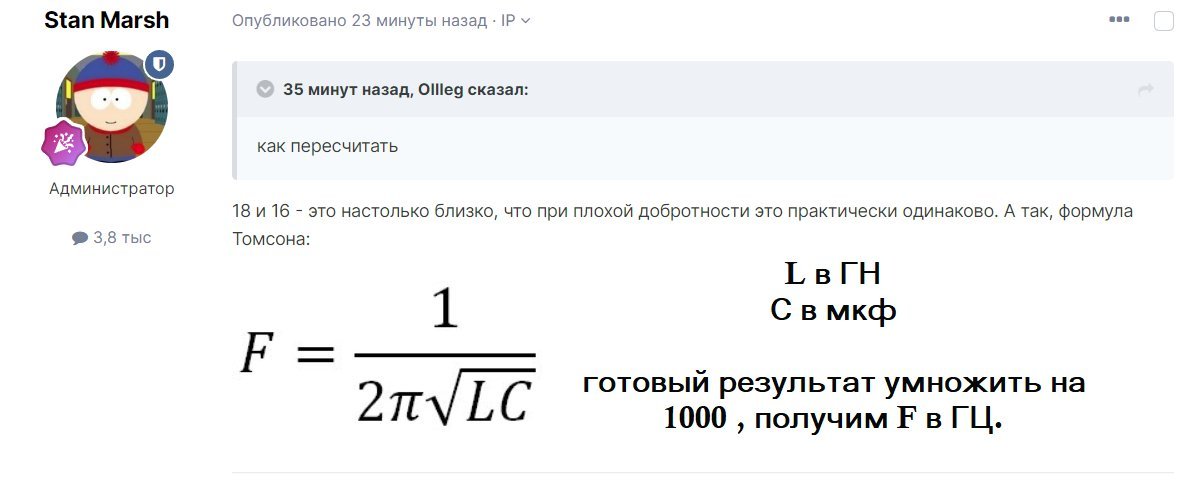

формула подсчёта.jpg

303 Т.Комп  доп.РЕЗ.3.1К.jpg
