OTL усилитель по схеме катодного повторителя

Agats
 Share

Recommended Posts

Agats Local

Agats

Posted
Posted

Самый простой из всех усилителей это конечно усилитель с выходом на КП, минимум деталей.

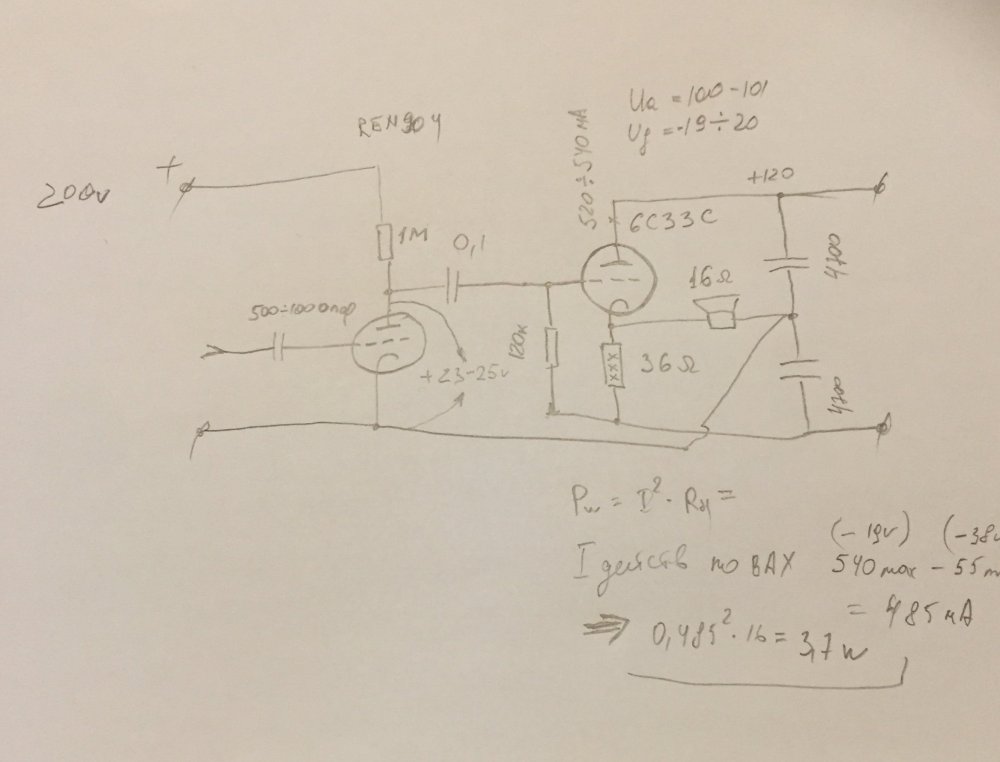

В реале выходная мощность 3.2 ватта вышла, нижнюю - минусовую полуволну далее начинает плющить.  Как ни странно или наоборот из-за малого количества деталей звучала очень приятно и душевно. КПД низкое, как и минусуовую полуволну КП плохо умеет воспроизводить. Но использую в КП лампу как 6С33С и подобрать входную лампочку чтоб не делать питание входного каскада отдельно, мы получим прекрасный усилитель с минимум деталей. На схеме баловался с REN904 открытой сеткой и 1м в аноде (кто то называет холодный анод), это по Антону Степичеву. На входе конденссатор чтоб запустился бы триод. Скажу что вот в таком виде, схема воспроизводила музыку волшебно и изумительно. Пробовал 6н23п, 6н8с и 9ку в этой схеме но в нормальном конечно  "обвесе- подключении"  . Как по мне все же рен904 в таком Антоновском подключении, да в этой схеме выходного каскада в КП вообще недосягаема по эмоциональному, качественному воспроизведению музыки.

Продолжая эксперимент, для данной схемы хорош двойной триод 6336. 6528 имеет высокое усиление и кпд будет очень невысок. Анодное у 6336 намного больше чем 6С33С и входной каскад можно запитать от одного БП.  Кстати, Станислав тут же мне подсказал, что от одного БП с лампой 6с33с на входе могут работать 14F7(6Н9С)  или 6С3П

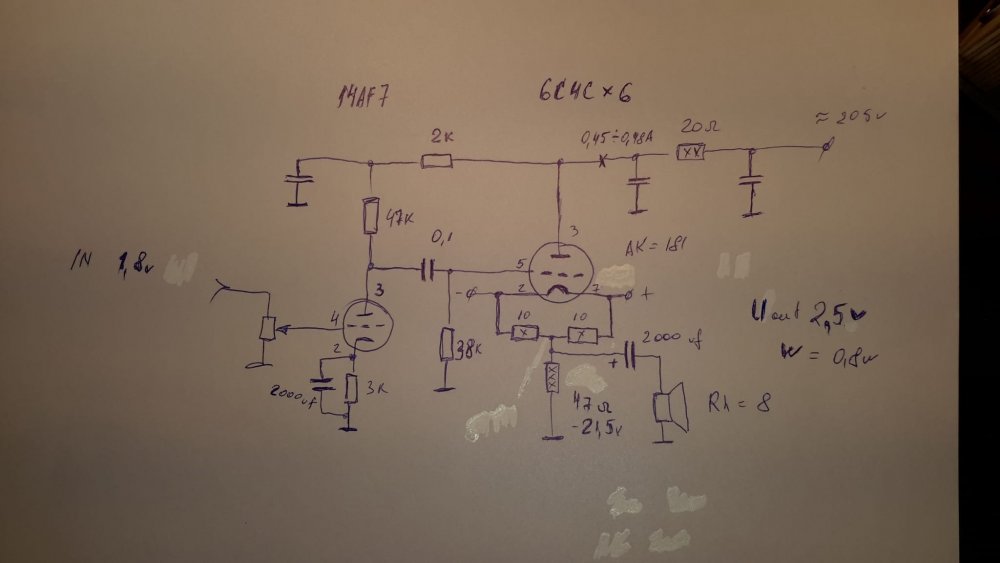

Выходные провел как раз в макете нового КП, есть у меня шесть ламп 6с4с, и размечтался я сделать  как раз КП, хоть Станислав и предупреждал, что не очень то лампочка эта для КП. Но очень мне хотелось. В итоге всё вышло как и предсказал Станислав, ток я набрал, но это ничего не дало




даже 1 ватта нет. На моей акустике 97дб этого более чем достаточно. Но всё же я рассчитывал на 3 ватта. После 0.8w минусовая полуволна  стала плющиться. Но скажу если не брать во внимание абсурдность идеи как 6С4Сх6, то в  звуке прямонакалов, что то есть особенное и благородное. 6с4с по 3 в плече я пробовал и в схемотехнике Флетчера Кука, баланснике, выложу как то в новой теме так же. Очень достойно прямонакалы играет, очаровывают.





  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Остается катодный резистор лампами накаливания заменить, как в СИТ усилителе. И радиатора не нать и светится. ;-)

  • 1 year later...
Юрий собираю радиолампы. Enthusiast

Юрий собираю радиолампы.

Posted
Posted

Во всех схемах катодных повторителей, почему то не даются рекомендации по устранению влияния паразитной ëмкости с катода/накала подключëнного к накальному питанию, на землю. которая может быть вполне значительна.

Что эквивалентно подключению этой ëмкости параллельно выходу КП, со всеми еë возможными нелинейностями от выпрямителя.

А она порой бывает очень даже заметна на слух, потому и звучит иногда мëртво, несмотря на оос и ооос.

В принципе в первом приближении решается малообмоточным последовательным вторым трансформатором. Что сильно снижает паразитную проходную ëмкость. Иногда такое решение вообще полезно для ламповых схем, ибо паразитная ëмкость с накала на катод, а это сигнальная цепь, из питания может лезть всякая всячина, и в том числе это параллельное шунтирование катодных цепей на землю, со всеми своими возможными нелинейностями.

Видимо потому и звучат неплохо катоды сидящие непосредственно на земле.

  • 2 years later...
Binar Newbie

Binar

Posted
Posted

Доброе время суток.

А что скажете про вот эту схему усилителя для наушников?

Собран на ГУ29 в триоде.

В железе на 64ом искажения 0,6%, на 250ом 0,1%.




Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, как сказать... У меня SRPP на 6Н6П прекрасно работает на трёхсотомные уши. Но в принципе да, говорят, демпфировать всё-таки нужно.

  • Like (+1) 1
Binar Newbie

Binar

Posted
Posted
6 часов назад, Stan Marsh сказал:

Ну, здесь КП, и выходное сопротивление ом 50 будет, почему бы и нет.

34ом

Binar Newbie

Binar

Posted
Posted
7 часов назад, Климентий сказал:

Ну не то... Гу29 лучше в трансформаторном р-р применить. А для отл 6с19п, 6с41с, 6н5с, 6н13с, 6с33с. Как вариант 6п36с, 6п45с.

Самый ближний аналог ГУ29 в таком включении получается только 6С33С, но с током анода в 0.5А.

Alik_r Collaborator

Alik_r

Posted
Posted
1 час назад, Binar сказал:

Самый ближний аналог ГУ29 в таком включении получается только 6С33С, но с током анода в 0.5А.

Насколько помню ближайшие аналоги ГУ-29 это ГИ-30 и ГМИ-6...

  • Like (+1) 1
