Recommended Posts

Posted

Здравствуйте, Уважаемые! Рад обратиться к Вам на новом Форуме моей любимой темы - ламповые усилители!!

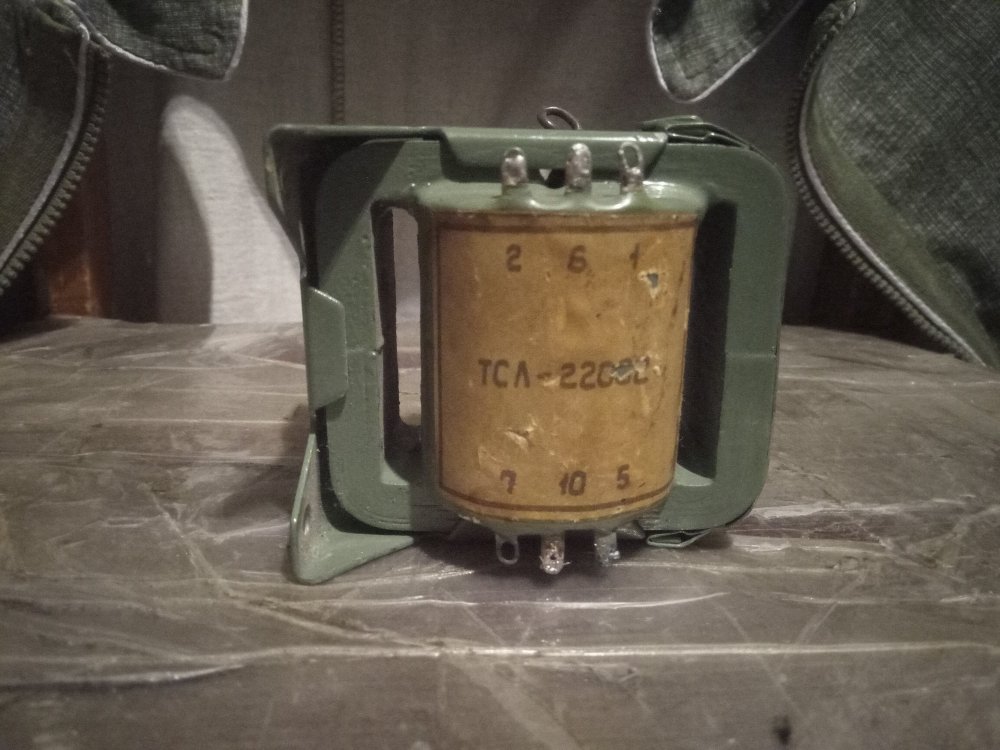

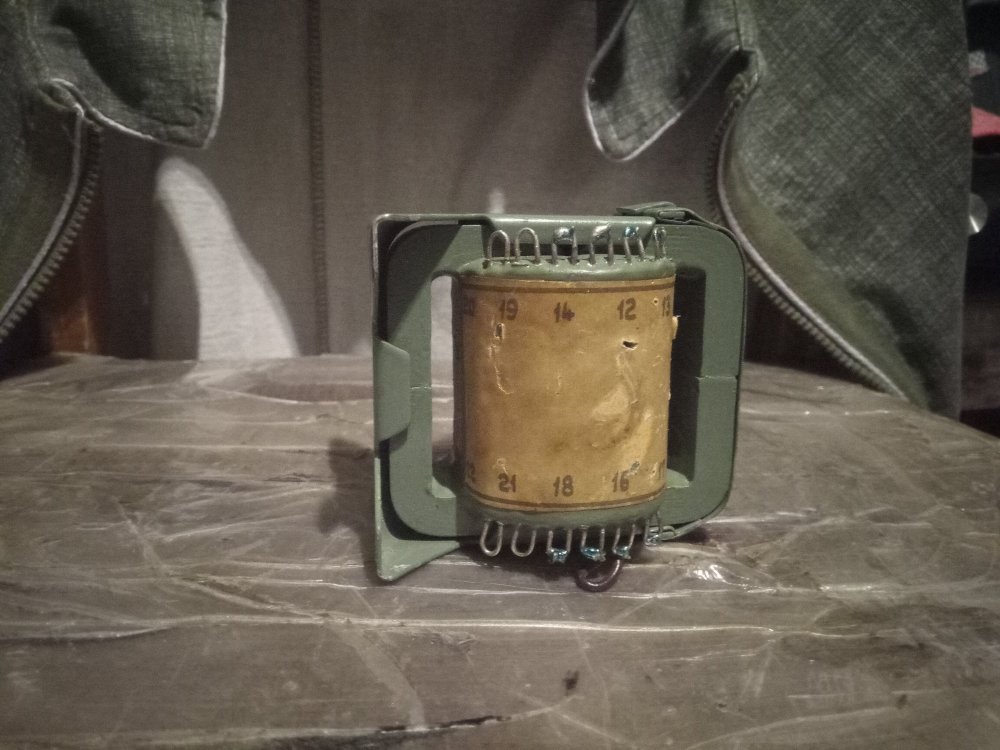

Принесли недавно трансформатор, судя по всему силовой, но поиск по имеющимся на нем отрывочным обозначениям, увы, ничего не дал:( Не подскажете - что это за транс? Похож на серию "ТПП"... Заранее - всем спасибо!image.thumb.jpeg.60efb9d27274312da792be8cb22ffad5.jpegimage.thumb.jpeg.a682993ee58b0232a900c19a2de9c3d3.jpeg

Posted

Вот что яндекс говорит.
Трансформатор ТСЛ - 22002 Напряжение на выводах вторичных обмоток трансформатора: между выводами 11 и 12 - 5 В; между выводами 13 и 14 - 5 В; между выводами 15 и 16 - 10 В; между выводами 17 и 18 - 10 В; между выводами 19 и 20 - 1 В; между выводами 21 и 22 - 5 В.




Posted

Весьма благодарю, понятно! А, хотя бы примерно, какова токоотдача вторичек этого трансформатора? Можно ли использовать его в качестве накального?

Posted
21 час назад, BAA сказал:

Вот что яндекс говорит.
Трансформатор ТСЛ - 22002 Напряжение на выводах...

И вот что интересно - на какой странице яндекса Вы эти данные нашли? Я искал, но что-то попадались только высоковольтные серии с этим названием...


















Posted
20 часов назад, Александр сказал:

хотя бы примерно, какова токоотдача вторичек этого трансформатора?

Банально измерить диаметер провода на выводах и посчитать на 2-3А/мм^2.

  • 3 months later...
Posted

Ну, во-первых, трансформатор залит полностью так, что никаких "внешних" проводов никакой из обмоток не проглядывается. Во-вторых, по ссылке, которую здесь любезно привели, также невозможно понять (а хотелось бы!) - где там у него Сетевые обмотки?? Поскольку выводы 1-2-5 - это одна обмотка, а выводы 6-7-10 - другая. Сопротивление 1-5 13,7 Ом, 6-10 15,4 Ома. Вот и гадай - КАК его подключить к Сети ~220 В?!

Может - кто-то подскажет? Ну нету в Интернете практически ничего про этот транс...:smile-18:

Posted

Очень просто, на трансе 2е сетевые обмотки 110-127В соединить последовательно, получите первичную на сетевое напряжение 220, 237, 254В. В сети с 2000г стандарт 230В, оптимально будет подключение 237В, более щадяще-безопасно - 254В.  всех дел на 5-10мин.

  • Like (+1) 2
  • 5 months later...
Posted
24 минуты назад, Xрюн222 сказал:

Первый - от Эстонии то ли 3

Точно ЭСТОНИЯ 3М, в 3 и 4 посмотрел тоже самое. Никита спасибо.

  • 2 months later...
Posted

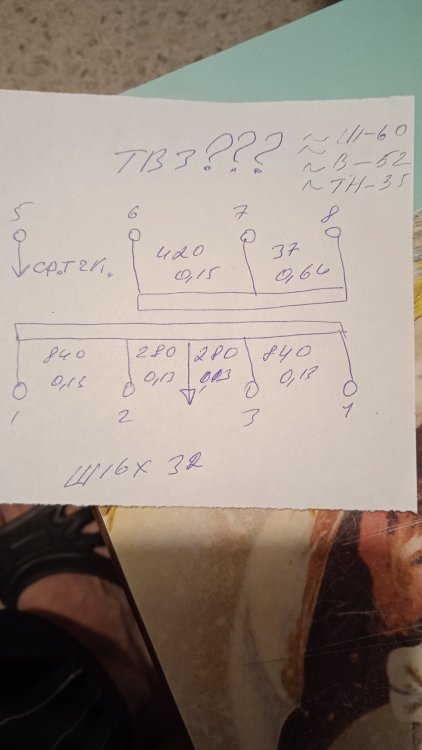

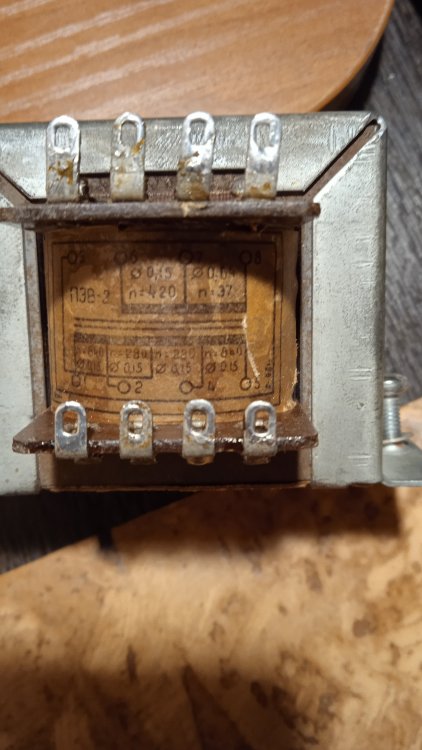

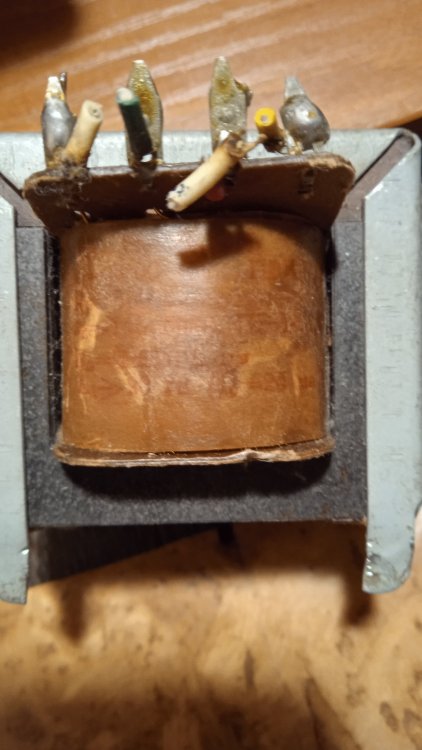

И вам не болеть! Те что я разбирал, имели следующую последовательность обмоток:  снаружи толстая вторичка, далее тонкая вторичка (посерединке) и первичка до самого каркаса.......

Posted
3 минуты назад, KonoV сказал:

И вам не болеть! Те что я разбирал, имели следующую последовательность обмоток:  снаружи толстая вторичка, далее тонкая вторичка (посерединке) и первичка до самого каркаса.......

Спасибо, можно без усилий приспособить.

Posted
1 минуту назад, Юрий_Б сказал:

без усилий приспособить

Позвольте полюбопытствовать, в куда?

Posted
31 минуту назад, KonoV сказал:

Позвольте полюбопытствовать, в куда?

В качестве ТВЗ, качество намотки был лучше чем у ТВЗ, да и железо лучше,  I-2400в 0.16мм,  смотаю 2 и 3, намотаю 100 витков в двойне 0.81мм,  Ктр=24.     http://litagents.ru/sprav/transformers-tvk.html

Posted

Железо однозначно лучше чем у ТВЗ, перематывал, и так как вы написали, и два слоя вторички и сверху первички чуть, валит ВЧ...... Пересаживал катушку с ТВЗ на железо и доматывал в зазор вторичку, так лучше.... к.м.к.

Posted

ТВК-110Л2 может кому понадобится

Ушник на 6н7с с ТВК-110Л2, переделка простейшая, первичка 2430+243вит, вторич 150вит, К=17,8. АЧХ от 30гц -2,5дб до 20кгц -1дб, при ПОЛНОЙ мощности. Я слушаю на 1/3 громкости, она еще шире.

Фото с осциллографа, снял АЧХ, 1000гц, 30гц, 20кгц.

1000гц амплитуда 1в, 30гц - 0,76в, 20кгц - 0,9в.







  • Like (+1) 1
Posted
В 02.05.2023 в 22:42, Georg57 сказал:

Есть ли у кого моточные данные на Тр ВТ-124

Намоточные данные не столь важны, важно приведенное. Тоже в свое время перелопатил инет, информация урывками.

  • 7 months later...
Posted

Приветствую всех, попал в руки такой ТВТ без цифр...

Явно унифицированный, имеет 10 выводов.

Может кто то сталкивался с таким, прошу помочь.

Заранее спасибо.


  • 10 months later...
Posted
В 13.12.2023 в 09:26, Alik_r сказал:

Приветствую всех, попал в руки такой ТВТ без цифр...

Явно унифицированный, имеет 10 выводов.

Может кто то сталкивался с таким, прошу помочь.

ТВТ-20 от ГЗ-18. Замерить: Анодные- 1-7 и 1-10 - 208-210 Ом. 2-9- 2 Ома, выходная, и т. д. Если ещё актуально.

  • Like (+1) 2
  • 2 months later...
Posted

Всем доброго! есть желание задействовать пару трансов, две обмотки одинаковые, у одной отвод посерЁдке, индуктивность позволяет, 33Гн, размер Ф65Н58 что внутри не известно, инфы в инете не нашел, может кто в курсе?

WhatsApp Image 2025-01-24 at 22.11.57 (1).jpeg

WhatsApp Image 2025-01-24 at 22.11.57 (2).jpeg

WhatsApp Image 2025-01-24 at 22.11.57.jpeg
