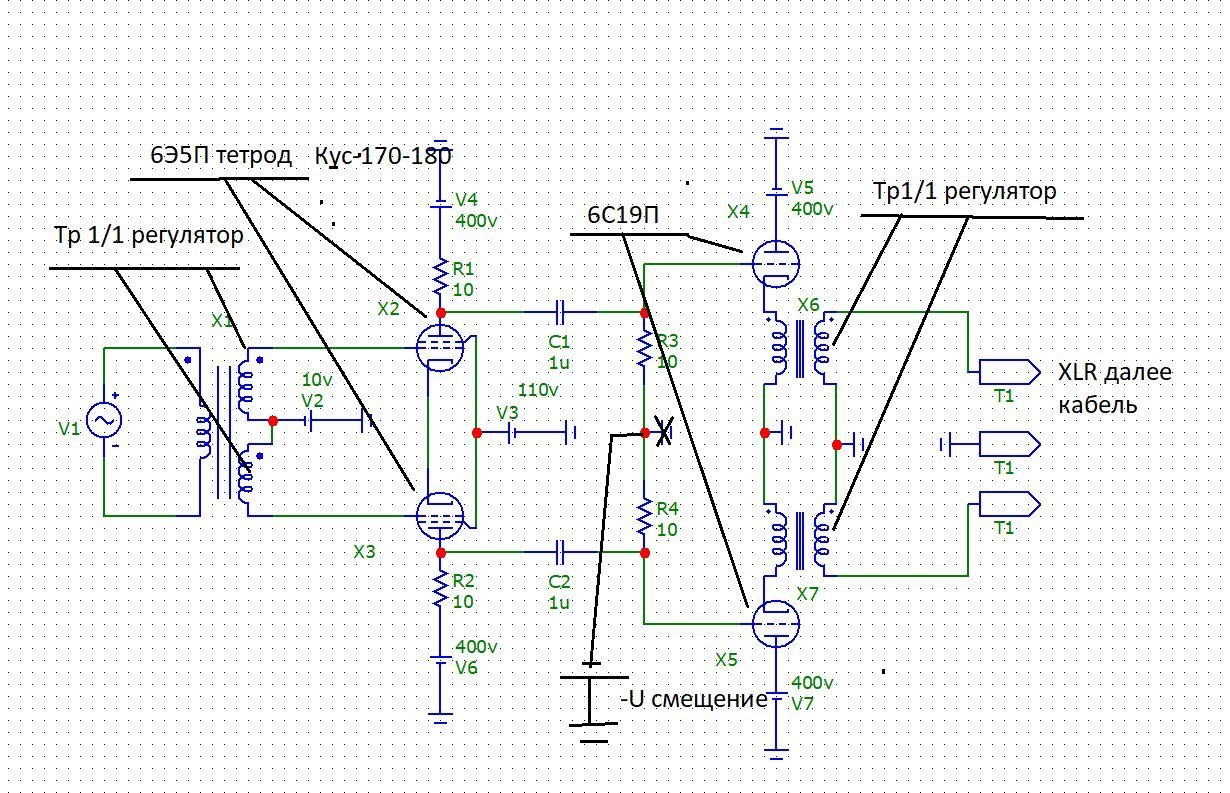

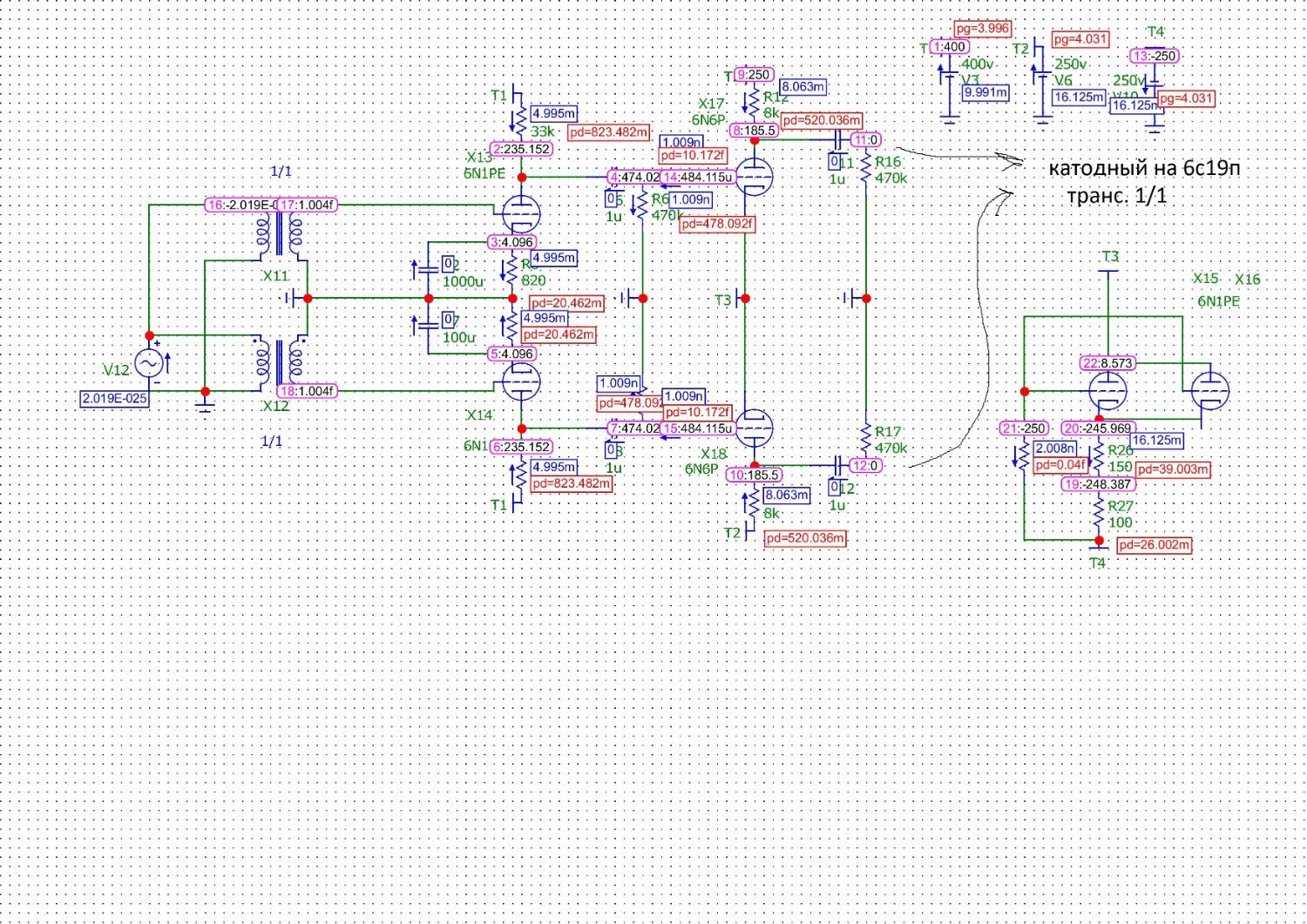

Предварительные и драйверные каскады.
-
Recently Browsing 0 members
- No registered users viewing this page.
-
Клубы
-
Радиорынок
Public Club
-
Кружкин Дом
Open Club · 31 members
-
ROCK-N-ROLL FOREVER!
Open Club · 9 members
-
MASTER TUBER
Open Club · 5 members
-
.cropped.jpg.ec7a2005015b0b602193d2aed2ca14e7.jpg)
Hi-end по-русски
Open Club · 59 members
-
Излишки тумбочки
Public Club
-
Радиолюбительские технологии
Open Club · 8 members
-
Магазин Иван Иваныча
Public Club
-
Джаз от SJ
Open Club · 24 members
-
Тестовый клуб
Open Club · 19 members
-
БАЛАНС
Read Only Club · 1 member
-
-
Сообщения
-
-
By Sagittarius · Posted
Морфея помню. Не все дома у человека. Ох, он отжигал, такую дичь нёс, мама, не горюй. Вот из его снесённой темы на вегалабе цитаты: Речь о "его" дискретных схемах с дифкаскадом на транзисторах. Берем схему Мастера, (которую ему подарил Платошкин в 2014 и отказался от нее, чему доказательство ниже будет), смотрим в его любимом Ltspice. Thd 0.000006% Откуда такая магия, ведь схема не супер навороченная Искажений пять нулей после запятой. Сейчас не буду менять модели транзисторов на идентичные с тем же названием но не от Cordell. Попробуем понять, что дает такой результат в симуляторе. Смотрим на дифкаскад, видим индуктивность в 100U. Думаем, для чего она там. Для частотной коррекции АЧХ? НЕТ. Она там для того, чтобы нагнать усиления на той частоте, которую он подает на вход - 20 Кгц. Как работает: для этой частоты данная индуктивность является сопротивлением в 12 Ом. В итоге коэффициент усиления увеличивается делением сопротивления на 12 ом вместо тех 750 Ом, что стоят в резисторах эмиттеров транзистора дифкаскада. Убираем эту индуктивность и запускаем расчет. В итоге видим THd сразу уменьшился до трех нудей после запятой вместо пяти. Таким нехитрым макаром Thd улучшается в сто раз. Но почему так все не делают? Может быть, это такой результат симуляции в Лтспайс. Ведь программа точно не знает что мы требуем от нее рассчитать. И да, в микрокапе такие индуктивности обычно не улучшают THD в сто раз. А так то было бы неплохо, поставил всего одну деталь и улучшайзинг в сто раз гарантирован. Наверное гейний? Но нет. Это сродни жульничеству. что ж великий такой разработчик с высокомерным Эго не удосужился проверять свои схемы в других программах симуляции, наверное потому что они не показывют таких улучшайзингов. Вот и остановился он на одной вере в симулятор Ltspice. Теперь подумаем, как обманул Жуковский народ и симулятор. он ставит индуктивность в диф каскад для усиления частоты 20 Кгц которую он и меряет на выходе. Кроме нее, ничего не пускает, как известно любитель частоты 20 кгц. Таким образом, он изменяет путь прохождения сигнала по индуктивности вместо пути по резисторам в 750 Ом. Поскольку для постоянного тока режимы транзисторов не меняются, а меняется училение для 20 кгц мы можем просимулировать это изменение. Ставим номинал резисторов ДК в схеме по 6 Ом. Запускаем расчет, анализатор вешается в вечной задумчивости. тогда запускаем расчет по частотным параметрам. И опа. видим возбуд. Такой анализ можно проделать с любым его творением где в диф каскаде индуктивность. Как он обманывает так успешно народ? 1. Пользуется удобным симулятором Ltspice, который неправильно расчитывает Ачх и другие параметры с индуктивностью в ДК. 2. Делает расчет схемы с большими номиналами нагрузки резисторов в ДК, а ставит индуктивность с малым импедансом для частоты 20 Кгц. То есть сознательно пользуется багом программы, сначала проверяя схему на устойчивость с большим номиналом, после вставляет свой "жучок". Улучшая искажения сразу в сто раз, а то что схема дает выход училителя из строя в железе, его не волнует, ни одну такую схему он за много лет не запустил и не проверил. Зато проверил Платошкин и отказался от ее авторства. Так можно проверить любую его схему. И там же он сразу начинает цирк шапито. Подробнее даже так: полюс (спад усиления) в эмиттерах входного дифа задан сопротивлениями резисторов и индуктивностью катушки. Так он же якобы усиливает петлевое усиление своей индуктивностью схемотехнически и внезапно пишет что спад усиления так задает. Уподобляет свое действие якобы частотной коррекции. Или вот его перл там же. Нас интересует усиление на звуковых частотах. УМ спроектирован так, что изменения в цепи RL-коррекции это усиление не затронули, а, значит, линейность нерушима. (с) В общем, Морфей вынул из модели усилителя цепь частотной коррекции, усилитель предсказуемо засвистел, вывод: опа, нас обманули! Всё дело в индуктивности, она во всём виновата. -
Извиняюсь за Офф. Чтобы не задавать лишних вопросов здесь, перешёл по поиску в яндексе на оригинальный форум, где обсуждалась эта схема. Чтобы не читать 70 страниц, у меня уже возник вопрос на третьей странице. Народ сделал пару отзывов. Скриншоты ниже. У меня вопрос, это из-за элементнлй базы произошло, или из-за чего другого? К примеру, мой гибрид работает уже 10 лет и ни разу не подводил, и кстати, не боится КЗ на выходе. -
Спасибо Вам большое, ув. tubelover ! Ребята, у которых приобрел эти лампы, сказали, что разобрали высоковольтный источник напряжения 5кВ 5мА... Он много лет простоял без дела... Вот и подумал, что это кенотроны. Хотя, когда пытался погуглить, встречалась фраза типа, что это либо кенотроны, либо тетроды высоковольтные... -
-
-
Были щиты, но на студийниках Филипс 9710 , небольшие, с ножкой для опоры сзади, были щитовые Дженсены, здоровые, в фигурном корпусе под старину, много было КИТового тогда, всякого, почти все выпускали. Шедевры тут, это настоящие, не японские усилители Харман- Кардон, Фишеры, Макинтоши, акустика АР, вертушки Гаррад и Торенс, всё действующее, разыскиваемое, актуальное, пользующееся большим спросом сейчас. -
-
-
-
Кстати о входных фильтрах , поставил тут в усилитель , из схемы studer revox a77 по моему , такой фильтр. Звучало отлично и интересно. Но что-то поторопился , броневого сердечника не было , как в оригинале , поставил обычную гантельку :) , фон , конечно. Пришлось коротнуть. Но мысль эта не оставляет. это на выходе преда у них .
-
By Sagittarius · Posted
Ничего спорного нет. Каскад с ОЭ вносит до 88 дБ усиления. Это значит, что для получения 40 В выходного напряжения ему на вход достаточно подать 1,6 мВ. Тогда как стандарт цифровых носителей - 3 В, придётся применять делитель сигнала на 1900 (тыщу девятьсот) раз. Итого, на ровном месте мы нашли себе 65 дБ шумов, даже считая сам делитель бесшумным. Это всё значит, что в том или ином виде ООС есть в любом усилителе. В ламповом и ПТ - неявная, на нелинейном сопротивлении катода/истока, но есть. Если же для сброса усиления применить в эмиттере резистор местной ООС: мы получаем меньше шумов и искажений, но и того, что осталось, довольно, чтобы УМ не прошёл по нормам 16 бит звука: -96 дБ шумов и искажений. -
Правильно заметили, очень маленькое расстояние между АС, сцена пострадает. frezer - зря минус поставили, тут всё правильно написано. Гул, стояки у фронтальной стены, как и у противоположной, это азы. frezer, значения известны давно, с брошюрок и учебников 60-х П. С. Много полезных советов начинающим от профессора Ван Ден Хула, в частности по расположению акустики в помещениях сложной формы: https://m.audiomania.ru/content/kak-uluchshit-zvuchanie-hi-fi-sistemi-ne-potrativ-pochti-nichego-krome-vremeni-zhurnal-salon-audiovideo/ И, важное, есть калькулятор: П.С. https://www.cardas.com/system-setup Приветствую, ВАЛЕРИЧ, на форуме НАП, всегда приятно увидеть старых знакомых! Вы позывной получили, или давно в эфире? 4ГД4 ВЭФ хороши, лучше всех из наших будут. У меня тоже есть щиты, могу подтвердить, если что.
-
By Sagittarius · Posted
Усиление - это линейность. Увы мне, кудесник. Грех наших великих ради, идеальных приборов нам не полагается, только ум, да и того немножко. -
By Sagittarius · Posted
1. Например, разностный сигнал меж входами каскада сравнения содержит искажения всех каскадов усилителя. Искажены также ток эмиттера, коллектора и базы входного транзистора. Искажённый ток базы протекает по импедансу источника сигнала и формирует напряжение искажений, приложенное ко входу и усиливаемое на общих основаниях с полезным сигналом. Что с этим делать? а) Или ставить на вход полевики, как в МАСТЕРЕ-2: б) или составные транзисторы, как в МАСТЕРЕ Т-117: или ЭЛЬБРУСЕ: Тогда ток и напряжение таких искажений упадут в бету входного транзистора раз, что поможет не потерять линейность при работе от высокоомного РГ. 2. Работа входного дифа с синфазным напряжением, приложенным и относительно рельс питания тоже, приводит к изменению Укэ/Уси, что приводит к модуляции ширины базы (эффект Эрли) или сопротивления канала. Искажения такие тоже усугубляются при работе от источников с высоким импедансом. С ними ООС тоже ничего поделать не может, так как меняется метрика самой "линейки" сравнения, которая линеаризирует весь усилитель. Искривляется линейка - как тут уберечь линейность усилителя? Использовать следящую связь по стоковому/коллекторному напряжению входного дифкаскада, как это сделано в МАСТЕРАХ, ЭЛЬБРУСАХ или РУБЕЖЕ. Тогда входные транзисторы просто не знают, что усиливают сигнал, их режимы не меняются (меняются приемлемо мало) и искажения падают дБ на 36. Так что мы не опасаемся искажений вне петли ООС. Пусть они нас опасаются
-
-
