Posted (edited)

Параметры у него такие:
Нагрузка 8 и 4 Ом с переключением.
Диапазон воспроизведения 20-20000 Гц по уровню -0,5 дБ.
Номинальная мощность при 1% КНИ - 6 Вт.
При мощности 1 Вт, КНИ равен 0,28 (0,3)% .
Мощность - 6,5 Вт. При искажениях 1,25%.

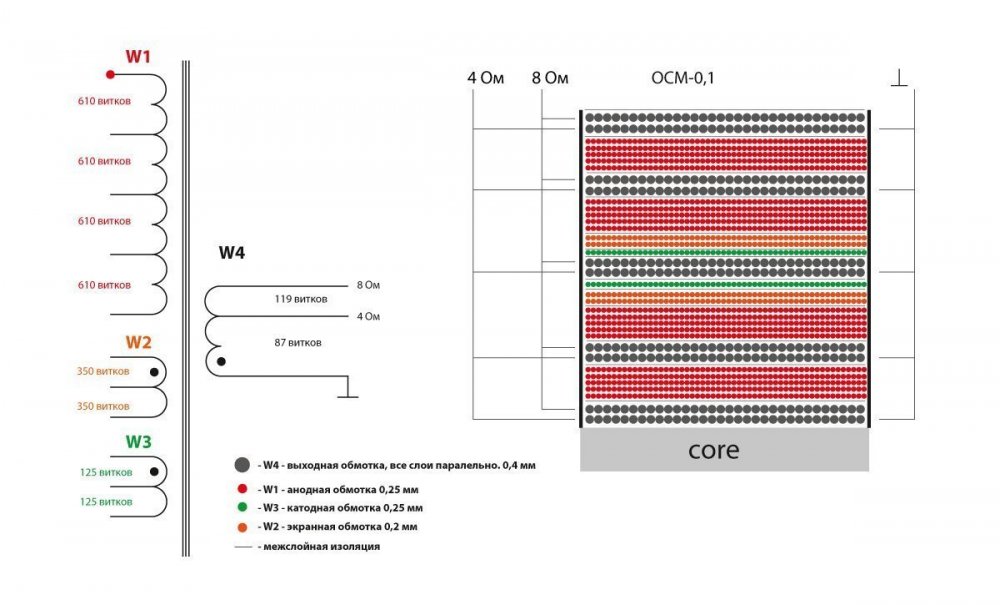

В схеме применена отдельная обмотка по экранной сетке.
Много было споров о том, что это частный случай УЛ.
Только она работает немного иначе. Снижает искажения более  чем в 2 раза, чем УЛ.

Схема:





Edited by RedStar
Posted

Добавлю:

Начинающие ламповики, не пугайтесь названия "Монте Кристо", это просто название авторского усилителя.

Для Вас он возможно просто станет народным усилителем из доступных деталей.

Posted

Анатолий, тема в начинающих.

 Ты должен дать данные силового трансформатора...схема обмоток со всеми нужными напряжениями и т.д.

В общем должно быть всё предельно понятно.

Труд и терпение предстоят нелёгкие.

БП тоже не так обще.

Импортные стабики и диоды должны в описании иметь русские аналоги.

Posted
36 минут назад, ДимДимыч сказал:

Начинающие ламповики.

Много ты видел начинающих с самостоятельной намотки ТВЗ? Начинают именно с доступных деталей, а подобной конфигурации случайно не подвернутся.

Posted

Нарисованной схемы силового транс-ра не.
Данные такие:
Сердечник на базе ОСМ1- 0,1, сечением 10 см2
Первичная обмотка: 620 витков проводом 0,4 мм.
Питание анодных цепей: 672 витка проводом 0,28 мм.
Обмотка для смещения: 98 витков проводом 0,2 мм.
Обмотка питания накала драйверной лампы: 17 витков проводом 0,88 мм.
Две обмотки питания накала выходных ламп: 18 витков проводом 0,88 мм.

Все обмотки мотаются с межобмоточными слоями изоляцией 0,1 мм.

9 минут назад, Кружка сказал:

Начинают именно с доступных деталей, а подобной конфигурации случайно не подвернутся.

Это как раз доступный вариант железа ТВЗ. Есть на многих рынках.
А облегчил намотку убрав межслойную изоляцию.
Общая индукция анодной +катодной обмоток составляет 35 Гн. (по отдельности 24 Гн и 0,39 Гн.)

Posted

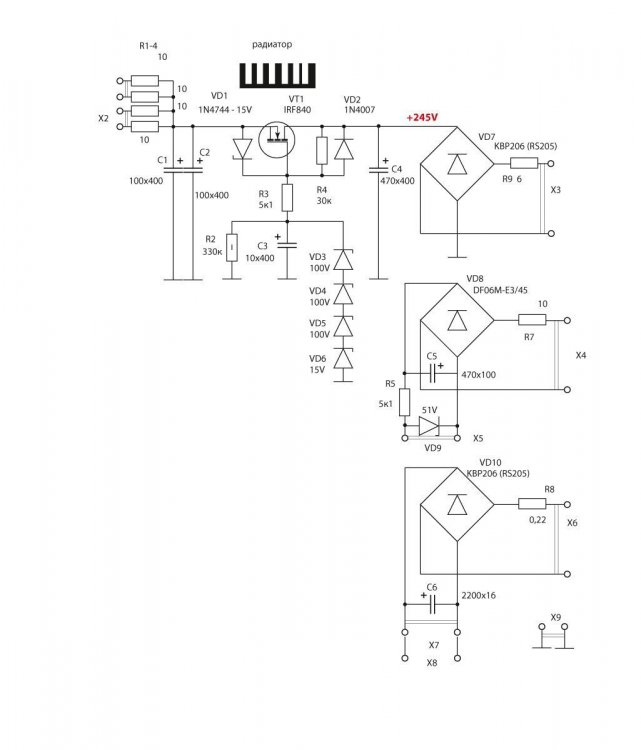

В БП выпрямленного анодного д. б. 345 В вместо написанных 245 В (высчитывается из приведенных обмоток).
Антизвонник в сетке 6П13С д. б. между точкой соединения межкаскадного конденсатора и гридлика.
Ток 3 мА для 6Ж51П в триоде - издевательство, желательно не меньше 10 мА (в моем варианте анодная нагрузка 15 кОм при питании 300 В).



  • Like (+1) 3
Posted
13 минут назад, RedStar сказал:

Это как раз доступный вариант железа.

Железо ещё не есть трансформатор. Давно понял, что быстрее заработать на приобретение, нежели мотать самому. В любом деле важен навык.

  • Thanks (+1) 1
Posted (edited)
28 минут назад, alss сказал:

В БП выпрямленного анодного

Количество витков/вольт = 2,8
672/2,8=240*sqr2=340 В. Вполне хватает с учетом падения на стабе. и ТВЗ, и буде немногим более 300 вольт.

25 минут назад, Кружка сказал:

Железо ещё не есть трансформатор.

ОСМ идеален для нужд силовика и ТВЗ. Его макс. индукция серджечника 2,1 Тл.

25 минут назад, Кружка сказал:

В любом деле важен навык.

Само собой. Для тестирования намотал уже более 24 шт. ТВЗ и с десяток Силовых.

28 минут назад, alss сказал:

Ток 3 мА для 6Ж51П в триоде - издевательство

Зато гармоник мало. 6п13с много не надо. Она и так хорошо работает. Звук у нее - шикарный. Правду о ней говорят, что похожа на 6с4с.
Уже более года эксплуатирую усилитель как прикомповый. Никаких нареканий и все напряжения в норме!

25 минут назад, Кружка сказал:

быстрее заработать на приобретение, нежели мотать самому.

Для меня  легче мотать самому. С финансами туго. Благо, есть люди , присылают "подарки" - лампы, железо и провод.

Edited by RedStar
Posted (edited)
18 минут назад, Кружка сказал:

Железо ещё не есть трансформатор. Давно понял, что быстрее заработать на приобретение, нежели мотать самому. В любом деле важен навык.

Это далеко не всегда так, и не везде. Поэтому применял и применяю, по возможности, готовые трансформаторы, но и на самодельных не "поставил крест"

А уж кто, где и за сколько сделает начинающему тр-р "как у Квода", только ещё сложнее - вообще не представляю...

Edited by Xрюн222
Posted (edited)
30 минут назад, Xрюн222 сказал:

только ещё сложнее - вообще не представляю...

Без проблем мотается.И, да, КО лучше мотать поверх всех обмоток.

Edited by RedStar
Posted
1 час назад, Xрюн222 сказал:

на самодельных не "поставил крест"

Давайте всё же отделять мух от котлет. Усилитель в разделе для начинающих. Автор сам оглашает количество тренировочных попыток.

  • Like (+1) 1
Posted

Для ОСМ 0.1 (анодного) 620 витков в первичке катастрофически мало.....Общая индукция анодной +катодной обмоток составляет 35 Гн....Вы индукцию в Гн измеряете?



Posted
3 часа назад, D-i-ma сказал:

Для ОСМ 0.1 (анодного) 620 витков в первичке катастрофически мало.....Общая индукция анодной +катодной обмоток составляет 35 Гн....Вы индукцию в Гн измеряете?



Да, что то маловато 620 вит...это что индукция 1,6Тл ?  Хотя осмэшки работали в станках и с чуть большей индукцией.

    Анатолий! Силовик  чересчур не греется?  Не гудит?

Ну а по второму пункту просто опечатка,  индук(тивность).?

Posted (edited)

Силовик на 1,6 Тл. Температуру позже проверю, пусть с утра поработает. Гула нет. подковы ровные и перед стяжкой промазал БФ-2. Только катушку варил в парафине.

ТВЗ на 35 Гн.

Edited by RedStar
Posted

УЛ примерно 30% + катодная 10%. Нормально. А вот секционирование излишне. 1мкф на входе - ??? Соотношение резисторов 47к/100к - чем обусловлено? Что там с выпрямлением, где стабилитрон на 51в? Или это отрицательное смещение и тогда мост автоматически меняет полярность?

Posted

Стаб. 51 В - на смещение. Цепь регулировки не показана. Выполнена на многооборотном подстроечнике.

10 минут назад, ВКН сказал:

1мкф на входе - ???

Да.

11 минут назад, ВКН сказал:

Соотношение резисторов 47к/100к - чем обусловлено?

?

Posted
26 минут назад, RedStar сказал:

Силовик на 1,6 Тл. Температуру позже проверю, пусть с утра поработает. Гула нет. подковы ровные и перед стяжкой промазал БФ-2. Только катушку варил в парафине.

ТВЗ на 35 Гн.

Что промазал БФ-2 это очень правильно.

Про всякие народные рецепты ферропорошков это вредные байки.

Заводской рецепт никому не известен.

А вот не дойдёт ли дело до плавления парафина?

Нужно погонять подольше.
