Шаблоны ACCUTRAK - для вертушек Pioneer PL-30L/50L/70L / Exlusive P3 , для тонарма Thorens TP-16 ,  и универсальный 3-х стандартный . ve_accutrak_instructions.pdf ve_accutrak_pioneer_exclusive_p3

x22
x22

с сайта rt20: "Возьмите лист плотной бумаги, карандаш, линейку и угольник. Нарисуйте прямую линию. Отметьте на ней начальную точку (потом там прорежете ровное отверстие для надевания на ось дис

x22
x22

Не знаю. Поэтому и завёл тему. Коллеги, умнее меня намного, они и подскажут... Я так думал, это будет библиотека шаблонов: есть у пользователя проблема с настройкой определенной марки проигрывателя, -

Posted Images

x22 Local

x22

Posted
  • Author
Posted

с сайта rt20:

"Возьмите лист плотной бумаги, карандаш, линейку и угольник.
Нарисуйте прямую линию. Отметьте на ней начальную точку (потом там прорежете ровное отверстие для надевания на ось диска вашего проигрывателя). Отметьте на этой прямой еще две точки, на расстояниях 66 мм и 121 мм от начальной. Наколите их иголкой. Проведите из этих точек линии, перпендикулярные основной. Всё, шаблон готов.

После того, как наденете шаблон на диск проигрывателя, нужно будет добиться, чтобы при установке иглы на эти две точки, иглодержатель был строго перпендикулярен главной линии."

  • Like (+1) 4
vs music Local

vs music

Posted
Posted

Шаблоны ACCUTRAK - для вертушек Pioneer PL-30L/50L/70L / Exlusive P3 , для тонарма Thorens TP-16 ,  и универсальный 3-х стандартный .

ve_accutrak_instructions.pdf ve_accutrak_pioneer_exclusive_p3.pdf ve_accutrak_pioneer_pl-30l_50l.pdf ve_accutrak_pioneer_pl-70l.pdf ve_accutrak_thorens_tp16_mki_ii.pdf УНИВЕРСАЛЬНЫЙ ШАБЛОН.pdf



Шаблон для тонармов вертушки LINN ( LINN ITTOK LV-II ,  LINN BASIK LV-X , LINN BASIK LV-X-PLUS )

ve_linn_template.pdf



Дуговой шаблон для Thorens  125/126/145/146/160 и других серий ...

ve_thorens_arc_baerwald.pdf



 Дуговой шаблон для Victor QL-7 /QL-A7

Шаблон-JVC-QL-7.pdf



Kenwood KP-770d / KD-770d /KP-880d

Шаблон ( Kenwood KP-770D ).pdf



Дуговой шаблон для вертушек Pioneer - PL-12Dmk2 / PL-1000/ PL-1100/ PL-1200/ PL-51/ PL-55X/ PL-55DX

Дуговой шаблон для PIONEER PL-12d.pdf



Technics SL-1200mk2-5

Technics Alignment Protractor.pdf

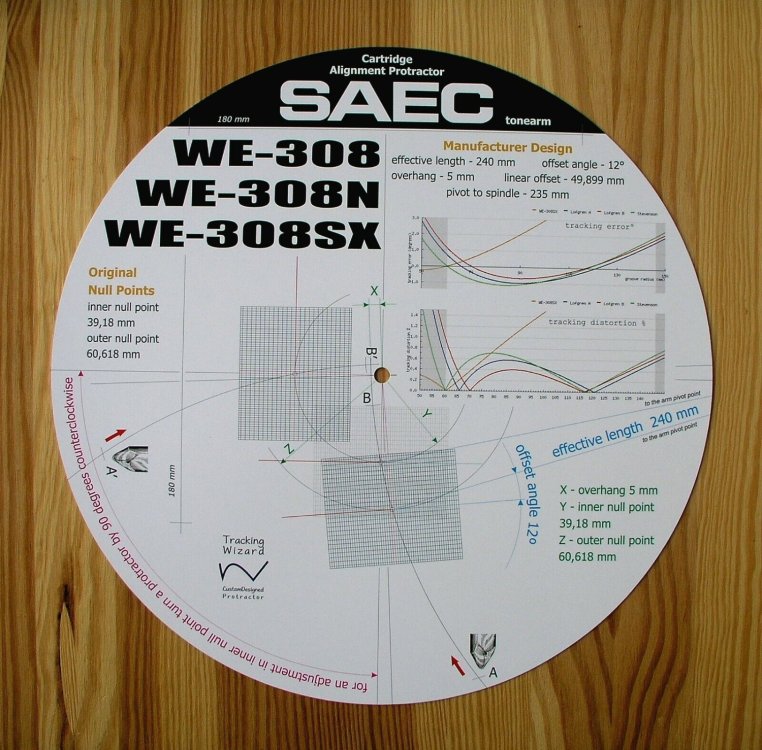

SAEC WE-407

SAEC407A1A123A1A1GT.pdf



Шаблон Audio Technica .

Шаблон Аудио Техника.pdf

  • Like (+1) 3
  • Thanks (+1) 2
x22 Local

x22

Posted
  • Author
Posted
39 minutes ago, Василий said:

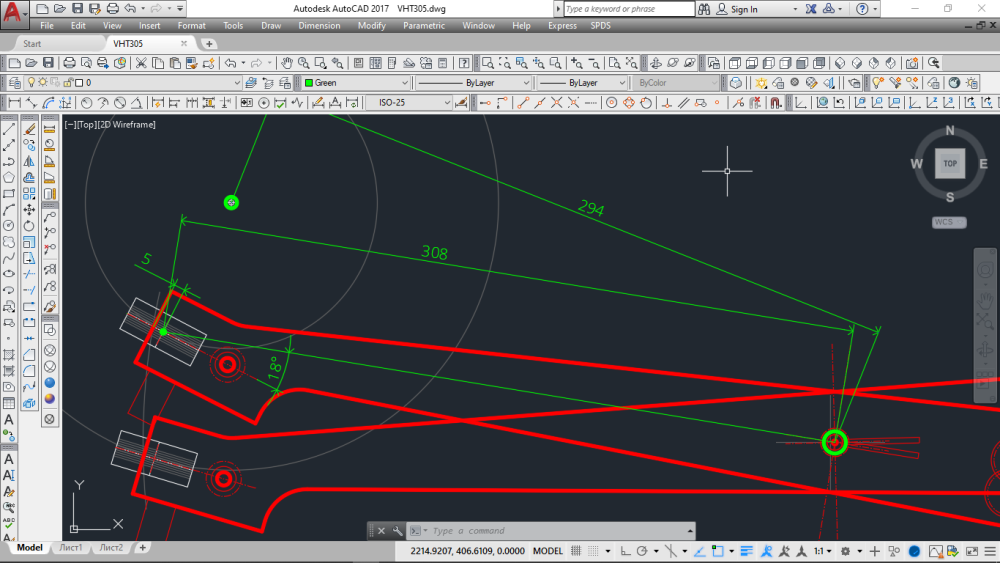

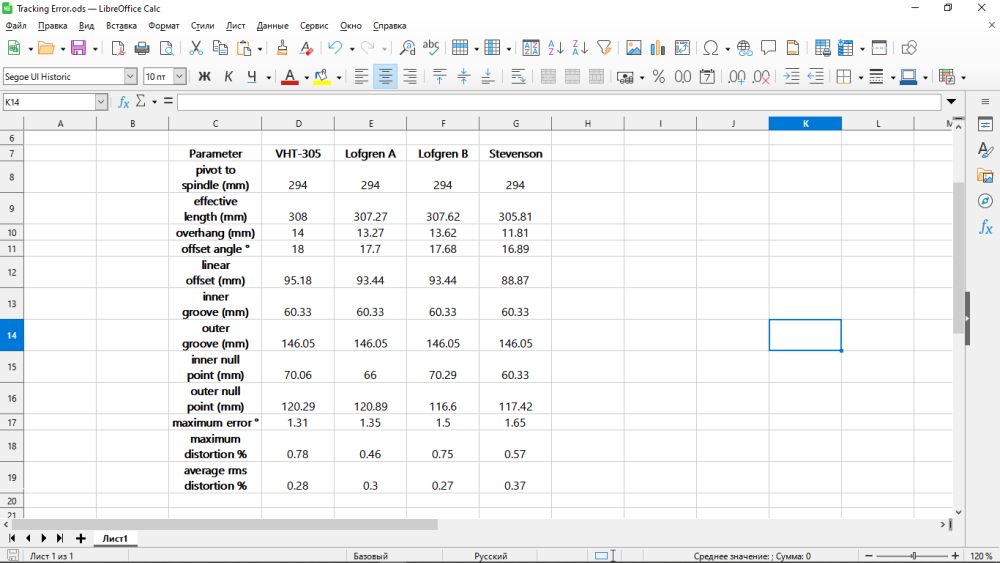

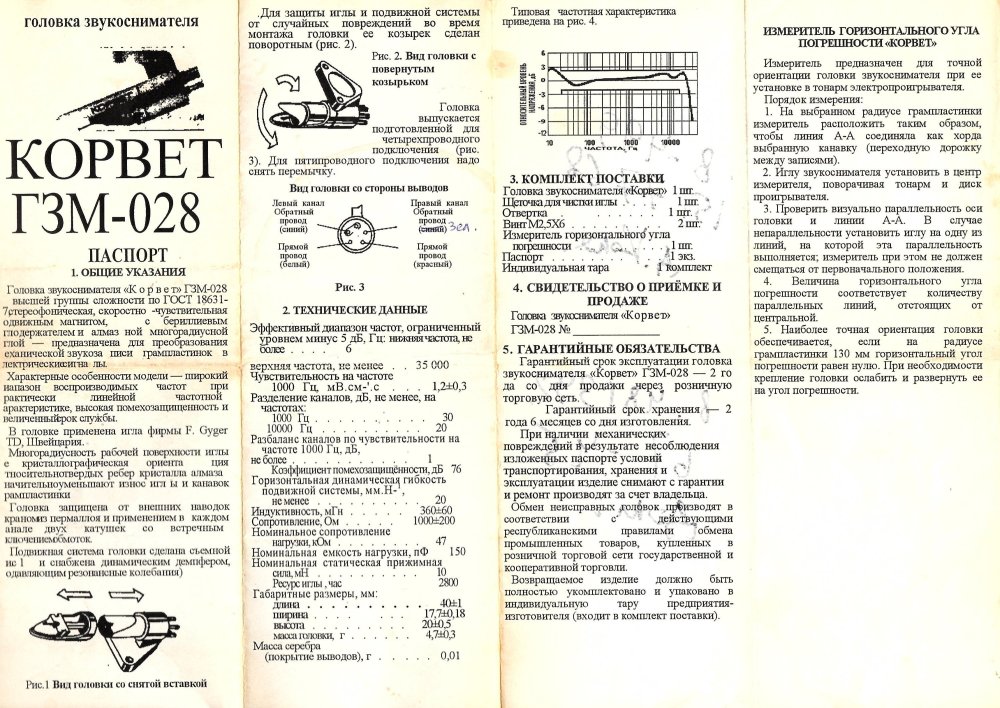

Да это всё понятно,но  как всё это соотносится к предложенному Вами "шаблону ГЗМ-128" ???

Не знаю. Поэтому и завёл тему. Коллеги, умнее меня намного, они и подскажут... Я так думал, это будет библиотека шаблонов: есть у пользователя проблема с настройкой определенной марки проигрывателя, - зашел, распечатал и настроил. Всё в одном потоке и по теме.

  • Like (+1) 2
  • Cool (+1) 1
  • Hmm... (-1) 1
vs music Local

vs music

Posted
Posted
2 часа назад, Russ3000 сказал:

А какого .... тогда продают шаблон за 11000р в аудиомагазине, по которому я свою VEGу настраивал, пенпердикуляры выставлял?:smile-47:

Работа у них такая - помогают гражданам избавиться от лишних золотых  ....

  • Like (+1) 3
  • Cool (+1) 1
vs music Local

vs music

Posted
Posted

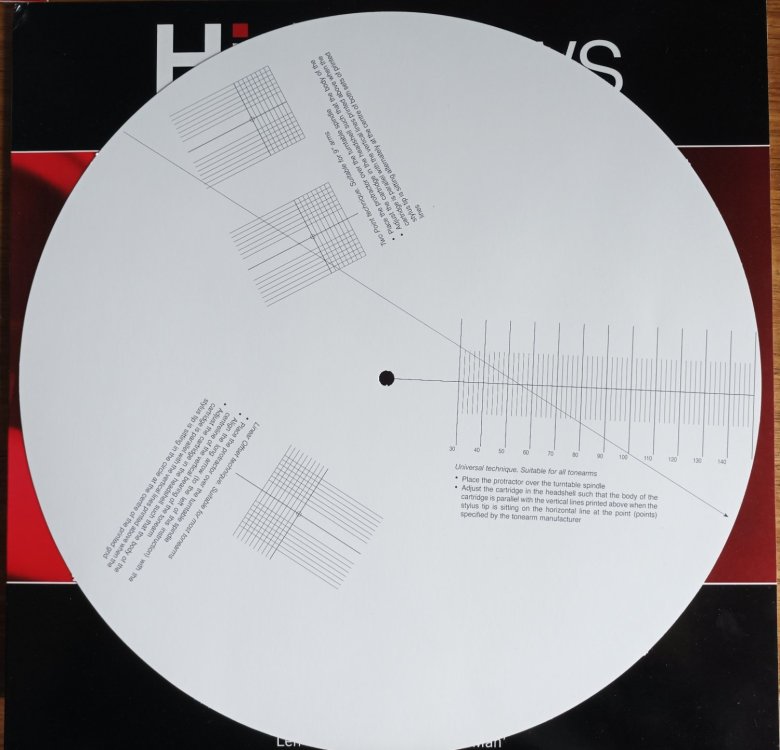

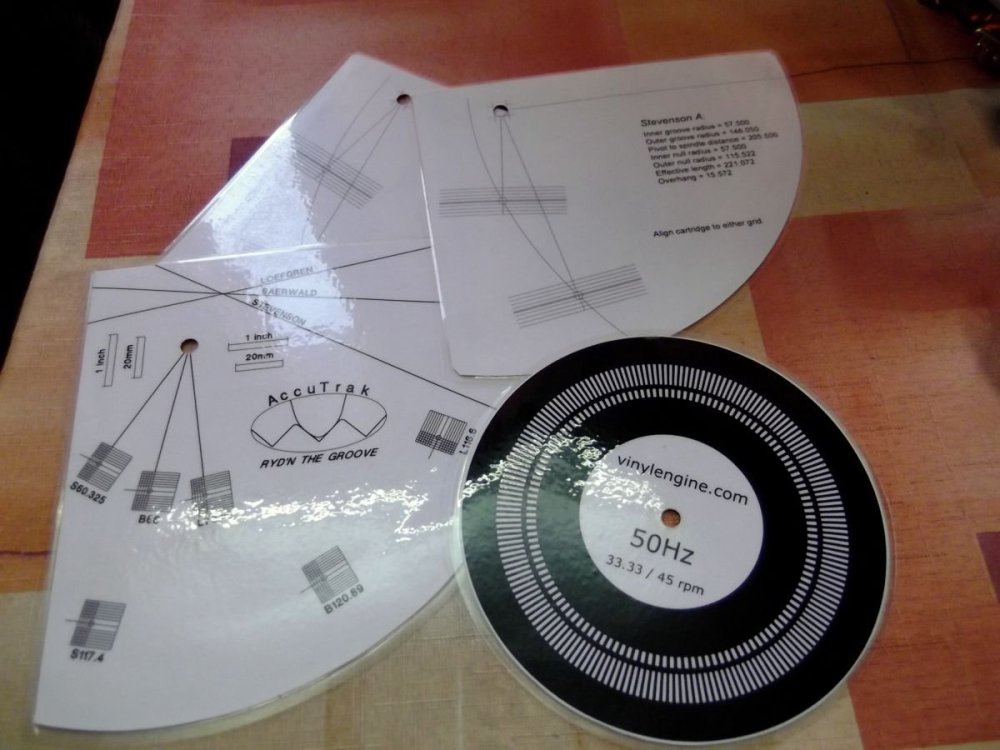

Лет дцать назад - шаблоны распечатал ( с соблюдением масштаба ) , наклеил на плотный картон и заламинировал . Никаких чудодейственных изменений ( от применения шаблонов )-  ни разу не замечал . С той поры лежат в папке .


  • Like (+1) 3
Russ3000 Local

Russ3000

Posted
Posted
1 час назад, vs music сказал:

Лет дцать назад - шаблоны распечатал ( с соблюдением масштаба )

Да, кстати, это важно, я так напечатал, хорошо, что линейка в картинке есть, пришлось масштаб подбирать, получилось правильно на 96% вроде.

vs music Local

vs music

Posted
Posted
31 минуту назад, Russ3000 сказал:

пришлось масштаб подбирать, получилось правильно на 96% вроде.

Зависит от модели принтера . На некоторых - подбирать масштаб не приходилось , всё соответствовало .

  • Like (+1) 1
Ollleg Mentor

Ollleg

Posted
Posted
6 часов назад, Russ3000 сказал:

Да, кстати, это важно, я так напечатал, хорошо, что линейка в картинке есть, пришлось масштаб подбирать, получилось правильно на 96% вроде.

Только 100% и конечная точка накалывается иглой, только тонкий лист, никаких картонок с палец, и только класть на средней толщины винил, потом настройка, оцифровка результата с тестового винила и наглядный график для глаз - здесь точно такие же законы, как при настройке усилителя, без "спецприборов" не обойтись.

А на слушок - это ни о чём.

График глазками и ухо потом.

Железно и однозначно!

vs music Local

vs music

Posted
Posted
26 минут назад, Ollleg сказал:

никаких картонок с палец

Сходите в магазин канцтоваров . Продаются наборы картона для детского творчества - в папках листы картона  формата А4. Там тонкий картон ( десятые доли мм ) , но достаточно плотный . Шаблонов я переделал много -  себе и для своих друзей/ знакомых (  у всех по несколько разных вертушек )  - по описанной схеме ( тонкий картон и ламинирование )  .

Russ3000 Local

Russ3000

Posted
Posted
43 минуты назад, Ollleg сказал:

без "спецприборов" не обойтись.

Измерительная пластинка и 2х канальный осциллоскоп.

Mark Levinson Local

Mark Levinson

Posted
Posted
58 минут назад, Ollleg сказал:

без "спецприборов" не обойтись.

Вот отличный спецприбор:

https://nota.ru/catalog/test_CDs_and_LPs/AnalogMagik_Cartridge_Setup_Software_and_Test_LPs/

16 минут назад, Russ3000 сказал:

Измерительная пластинка и 2х канальный осциллоскоп.

Осциллограф уже прошлый век, сегодня применяют компьютер)) ссылка выше в этом сообщении.

Ollleg Mentor

Ollleg

Posted
Posted
3 минуты назад, Mark Levinson сказал:

Вот отличный спецприбор:

https://nota.ru/catalog/test_CDs_and_LPs/AnalogMagik_Cartridge_Setup_Software_and_Test_LPs/

Осциллограф уже прошлый век, сегодня применяют компьютер)) ссылка выше в этом сообщении.

кое что и из Мелодии годится.




  • Like (+1) 1
Mark Levinson Local

Mark Levinson

Posted
Posted
1 час назад, Russ3000 сказал:

но как, четр возьми, они прижимную силу программно мерят?

Всё по графикам, которые строятся на компьютере при воспроизведении пластинки.

Ollleg Mentor

Ollleg

Posted
Posted
11 часов назад, Xрюн222 сказал:

Да, цена ожидаемо радует! :smile-17:

http://rt22.ru/viewtopic.php?f=2&t=91186

:smile-33:



Он же на мешке:

https://meshok.net/item/279481733_Измерительная_Пластинка_ИЗМ0337_2_4_ИЗМ0338_2_8

Измерительная Пластинка ИЗМС0338 / 2 - 8 ; ИЗМС0337 / 2 - 4

Все пластинки из заводских коробок, абсолютно новые. Конверт может отличатся от того,что на фото.

Описания по пластинкам не нашел.

Задавайте вопросы.

Лоты накапливаю и объединяю в одно отправление.

___________________________________________________

п.с. Но нужно быть готовым, что после оплаты вышлет не на 3-5 день, а через месяц..

тем не менее, попробуйте ещё где то найти Мелодию  изм. пластинку "минт" за такую стоимость.

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted

Есть пластинка ИЗМ 33Д-0101/1-2  для снятия частотных характеристик 20-20000.

По ней АЧХ можно сразу снимать, есть скользящий тон. Такая в хозяйстве первым делом нужна.

  • 1 year later...
matss Proficient

matss

Posted
Posted
В 23.12.2022 в 11:03, vs music сказал:

Лет дцать назад - шаблоны распечатал ( с соблюдением масштаба ) , наклеил на плотный картон и заламинировал . Никаких чудодейственных изменений ( от применения шаблонов )-  ни разу не замечал .

Где подобные шаблоны можно приобрести ? Можно ли подобный шаблон сделать самому ?  Нужен шаблон чтоб настроить тонарм Unitra G602C и ГЗМ-005.

Комелев Константин Community Regular

Комелев Константин

Posted
Posted
17 минут назад, matss сказал:

Где подобные шаблоны можно приобрести ? Можно ли подобный шаблон сделать самому ?  Нужен шаблон чтоб настроить тонарм Unitra G602C и ГЗМ-005.

а какая там установочная база и эффективная длина тонарма?

Ollleg Mentor

Ollleg

Posted
Posted

https://www.vinylengine.com/cartridge-alignment-protractors.shtml

ознакомиться: https://datagor.ru/tuning/3179-vega-ep-110-stereo-restart-part-3-final.html

до кучи

https://docs.yandex.ru/docs/view?tm=1706769362&tld=ru&name=UNITRA_G-602.pdf&text=шаблон чтоб настроить тонарм Unitra G602C&url=https%3A%2F%2Farchive.espec.ws%2Ffiles%2FUNITRA_G-602.pdf&lr=118142&mime=pdf&l10n=ru&sign=f3c07617fbfb631b699143434b466c58&keyno=0&nosw=1&serpParams=tm%3D1706769362%26tld%3Dru%26name%3DUNITRA_G-602.pdf%26text%3D%D1%88%D0%B0%D0%B1%D0%BB%D0%BE%D0%BD%2B%D1%87%D1%82%D0%BE%D0%B1%2B%D0%BD%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B8%D1%82%D1%8C%2B%D1%82%D0%BE%D0%BD%D0%B0%D1%80%D0%BC%2BUnitra%2BG602C%26url%3Dhttps%3A%2F%2Farchive.espec.ws%2Ffiles%2FUNITRA_G-602.pdf%26lr%3D118142%26mime%3Dpdf%26l10n%3Dru%26sign%3Df3c07617fbfb631b699143434b466c58%26keyno%3D0%26nosw%3D1





  • Like (+1) 2
