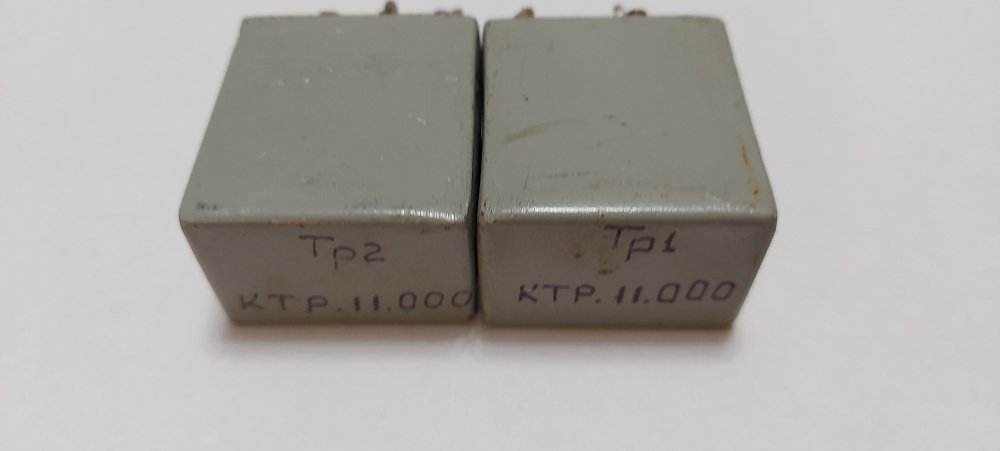

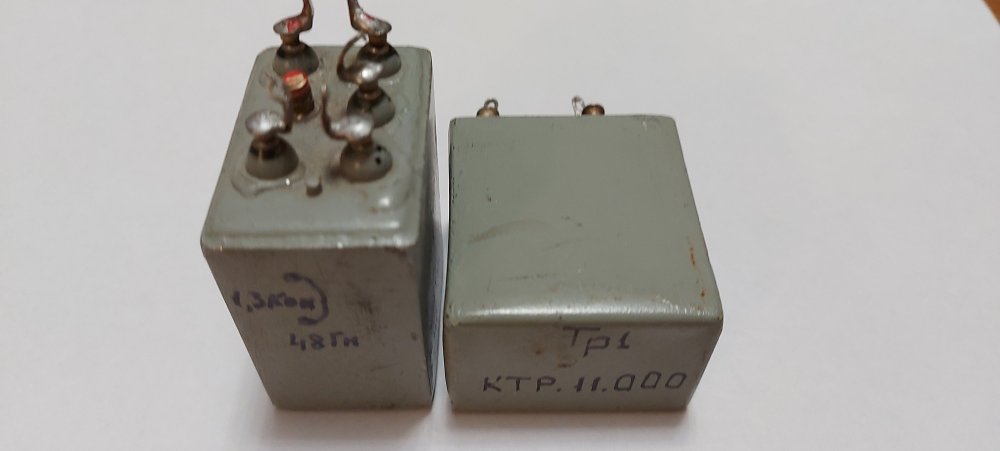

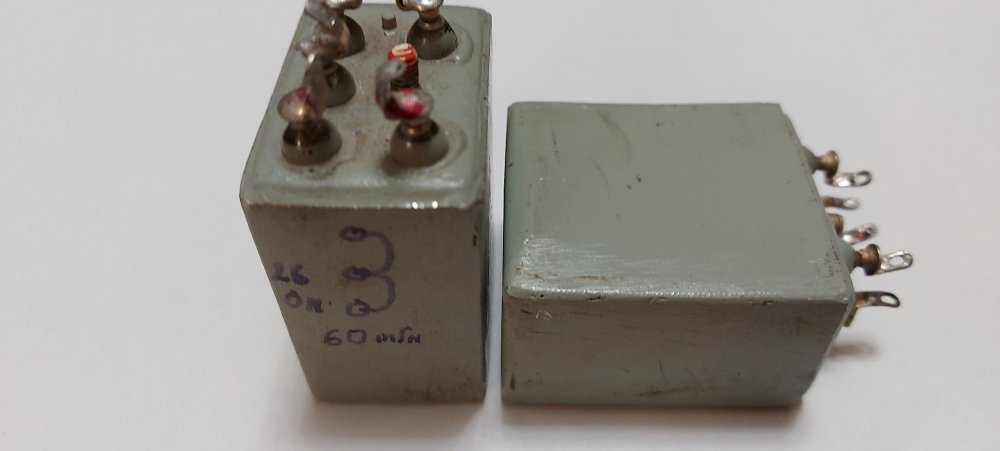

Есть такая пара трансформаторов.

Предполагаю изделие КИНАП.

Может у кого есть более подробная информацию по этим изделиям.

Может кто применял в качестве МС трансформаторов.






Posted

если мне память не изменяет это от фото усилителя звуковой дорожки кино. по моему там трансформатор на ферритовой чашке .экран двойной .

Posted
2 часа назад, Anatolii сказал:

если мне память не изменяет это от фото усилителя звуковой дорожки кино.

А марку усилителя не подскажите.

Posted

Данные должны быть в книге "Справочная книга по технике кинопоказа" Андерег Г.Ф. Или в других его книгах.

Posted
3 минуты назад, Stan Marsh сказал:

Данные должны быть в книге "Справочная книга по технике кинопоказа" Андерег Г.Ф. Или в других его книгах.

Спасибо.

Posted
29 минут назад, Stan Marsh сказал:

Данные должны быть в книге "Справочная книга по технике кинопоказа" Андерег Г.Ф. Или в других его книгах.

Спасибо.

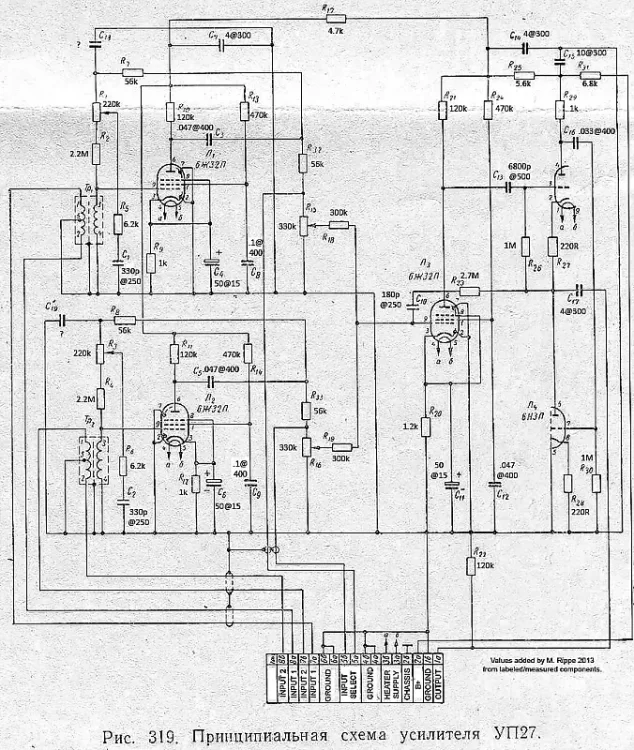

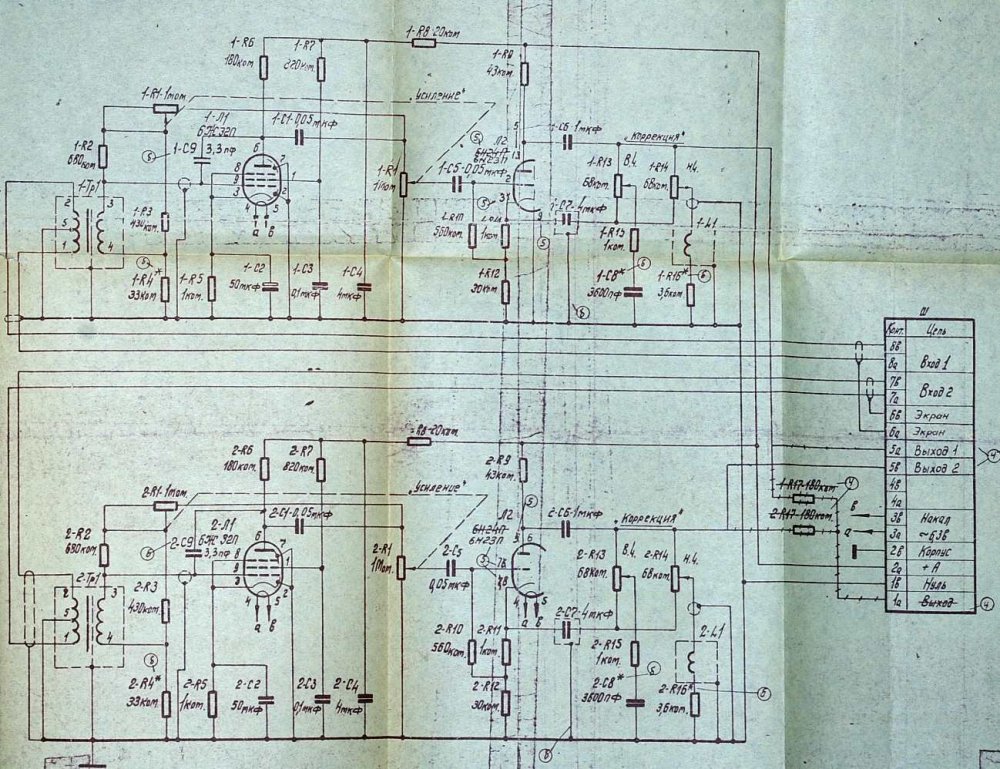

Зеленая схема, это схема от какого аппарат?
