Кремний-германиевый усилитель Lynx PA93

Климентий

By Климентий
in Semiconductor

 Share

Recommended Posts

Климентий Local

Климентий

Posted
Posted

Друзья, коллеги. Перед завершением нынешнего трудного, насыщенного и не во всём хорошего года, хочу предложить Вашему вниманию схему кремний-германиевого усилителя Lynx PA93 выполненного на винтажной отечественной элементной базе и обладающего (по результатам предварительного моделирования и макетирования) следующими параметрами:
1. Номинальная выходная мощность на нагрузке 4 Ом: 24 Вт
2. Относительный уровень искажений при мощности -2 дБ от номинальной на частоте 1кГц: менее -86 дБ
3. Относительный уровень шумов и помех: менее -106 дБ
4. Скорость нарастания выходного напряжения: более 15 В/мкс
5. Переходная характеристика: апериодическая
6. Подавление пульсаций по питанию: более 70дБ

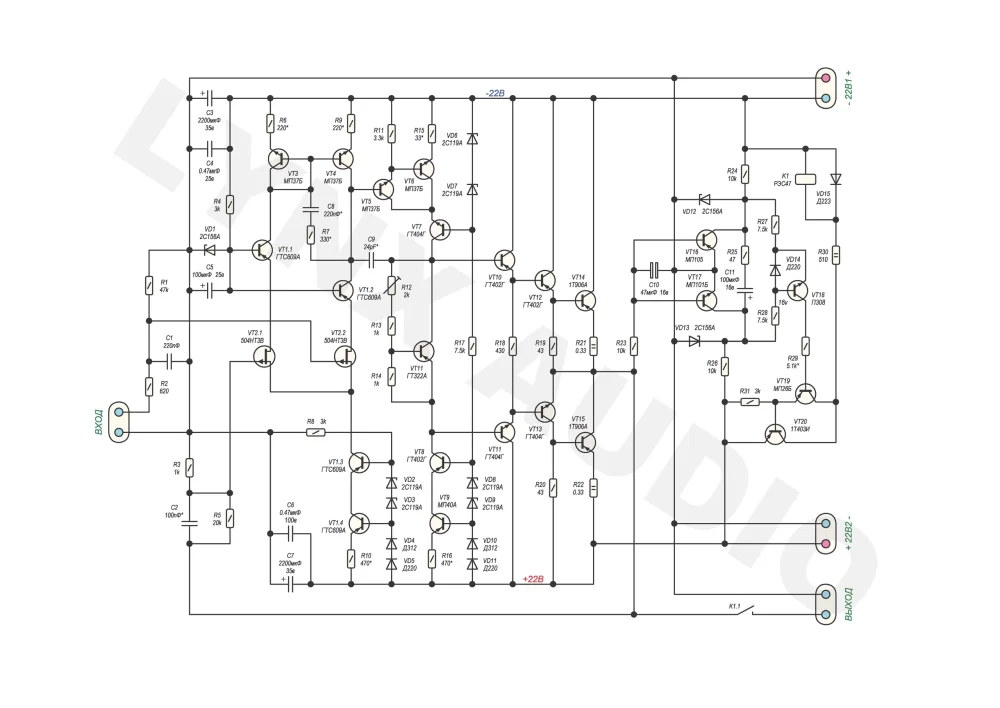

Схема усилителя приведена на рисунке ниже. Фактически это классический высоколинейный усилитель без каскадов усиления напряжения по схеме с ОЭ. Входной диф. каскад выполнен на согласованной паре p-канальных полевых транзисторов с динамической нагрузкой и каскодом, что позволило получить высокую перегрузочную способность и хорошую устойчивость входного каскада к ВЧ-помехам. Питается диф. каскад от каскодного ГСТ с внутренним сопротивлением более 1МОм.
Каскад УН - каскодный с повышенным входным сопротивлением и каскодной динамической нагрузкой.
Выходной каскад - трехступенчатый, первая ступень -комплементарный двухтактный повторитель в классе А, вторая ступень - повторитель Дарлингтона (верхнее плечо) и повторитель Шиклаи (нижнее плечо).
Защита АС от постоянного тока выполнена по мотивам известной схемы А. Лайкова с адаптацией к особенностям усилителя.
Для питания усилителя нужно два нестабилизированных источника по 16 - 24В каждый. В моём варианте это 4 выпрямителя на диодах Д304 с фильтрующими конденсаторами по 10000 мкФ каждый.
Поскольку в усилителе, с целью снижения собственных искажений, не предусмотрена защита выходных транзисторов от экстратоков при коротких замыканиях в нагрузке, то, при желании защиту по току можно ввести в схему источника питания.
В этом случае можно сделать и стабилизированные источники питания, что для самого усилителя будет вполне благоприятным фактором.
Рекомендуемая схема стабилизатора с защитой от перегрузки по току будет опубликована несколько позже, сейчас она готовится к испытанию в макетном варианте.

В настоящее время я работаю над завершением проекта платы для этого усилителя и в недалёком будущем (ориентировочно февраль 2023) платы будут доступны к заказу.

Так же, как и для предусилителя Lynx P101RU действует система льготного предзаказа. Для первых 7 заказчиков, кто сделает предзаказ плат усилителя до 23час 59мин 31.12.2022 сборки ГТС609 и 504НТ3, выходные транзисторы 1Т906А, эмиттерные резисторы Dale для выходного каскада (а может и еще чего-нибудь) - в подарок.

https://vk.com/wall-104761375_4925


  • Like (+1) 2
  • Replies 61
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

юрий робертович
юрий робертович

С самого начала вам говорил, зачем схема, в которой ни черта даже я многого не понимаю.

юрий робертович
юрий робертович

Dual CV2 так и найти можно... Number of inputs: Phono MM: 4 mV/47 KOhm Phono crystal: 350 mV/470 KOhm Tape: 350 mV/470 KOhm Tuner: 350 mV/470

Климентий
Климентий

Друзья, коллеги. Перед завершением нынешнего трудного, насыщенного и не во всём хорошего года, хочу предложить Вашему вниманию схему кремний-германиевого усилителя Lynx PA93 выполненного на винтажной

Posted Images

Valinor Local

Valinor

Posted
Posted
4 часа назад, Климентий сказал:

Вашему вниманию схему кремний-германиевого усилителя Lynx PA93 выполненного на винтажной отечественной элементной базе

Спасибо, интересный усилитель, можно было бы повторить, но некоторые детальки дефицитные, конечно. Как раз интересовались на форуме каким-нибудь интересным усилителем на германии с современной схемотехникой и вот к НГ такой подарок от Линкса.

Климентий Local

Климентий

Posted
  • Author
Posted
2 часа назад, BAA сказал:

не возражает?

А чего ему возражать? Статья взята из открытого источника. Ссылка на оригинал статьи дана. Никто на авторство не претендует.

  • Like (+1) 1
BAA Master

BAA

Posted
Posted

Сборки состоят из отдельных транзисторов, посему никакого согласования как в добром дифкаскаде нет.
Скорее удобство.

Valinor Local

Valinor

Posted
Posted
8 часов назад, BAA сказал:

https://linearsystems.com/product.html

Спасибо! Но тут, насколько я вижу, n-канальные варианты, а в данном усилителе p-канальный вариант применен. Современные варианты, видимо, все только n- канальные в основном.

2 часа назад, ДимДимыч сказал:

Пластмасса вообще копейки.

Это которые КР504? Пластиковые не так эстетично смотрятся. :ab:

Есть еще такой вариант для замены: https://meshok.net/item/239963112_Микросхема_К504НТ4В

А из современных полевиков какие-то можно применить на входе, подобрав пару?

Valinor Local

Valinor

Posted
Posted

А есть у кого-нибудь скан из нормального справочника с размерами, цоколевкой и параметрами 504НТ3В(4В) и ГТС609А? А то в поиске какие-то сомнительные результаты выдает...

Valinor Local

Valinor

Posted
Posted

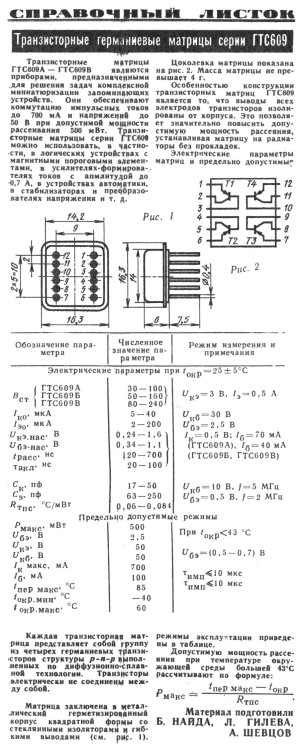

Раз никто помогать не хочет, пришлось самому полистать подшивку журнала Радио. По 504НТ3В документации не нашел. А вот справочник/цоколевка/параметры/характеристики германиевой сборки ГТС609 нашел:


Valinor Local

Valinor

Posted
Posted
2 минуты назад, Сергей А сказал:

Как не нашёл ?

Это я видел. У этого файла непонятный источник и нету размеров корпуса и расположения выводов.

Климентий Local

Климентий

Posted
  • Author
Posted
23 часа назад, Алексей111 сказал:

Климентий, здравствуйте. Как он Вам по звуку, зацепил или так себе.

Так я его не собирал... Я только процитировал Дмитрия тут... С его схемой...

kkol Rookie

kkol

Posted
Posted
On 12/21/2022 at 10:12 AM, юрий робертович said:

Так себе, есть лучше и проще.

Добрый день, а конкретно схему можно увидеть?

В параллельных топиках вы выкладывали много схем, но вот касательно PA93 хотелось бы увидеть конкретную схему которая проще и лучше.

Интересуюсь потому что, давно хочу собрать схему на германии.

Valinor Local

Valinor

Posted
Posted
10 минут назад, юрий робертович сказал:

Пожалуйста, ничем не хуже, а учитывая много меньшую комплектацию, и лучше

В чем принципиально лучше, кроме комплектации? У линкса комплектация всегда ультимативная. Полевики на входе без лишних конденсаторов, тем более электролитических, и транзистор термостабилизации - это явно лучше. Ну и без конденсаторов на выходе тоже лучше.
