Прошу совета

[rash061]

1 час назад, lenivo сказал:

Берёте цоколь от любой неисправной радиолампы и припаиваете лампы, потом эпоксидкой заливаете.



Вариантов много, я добавил в коллекцию свой , кому что нравится.

[rash061]

Все Ваши варианты с цоколем, я видел на форуме, я добавил в коллекцию свой. Кому что нравится.

[rash061]

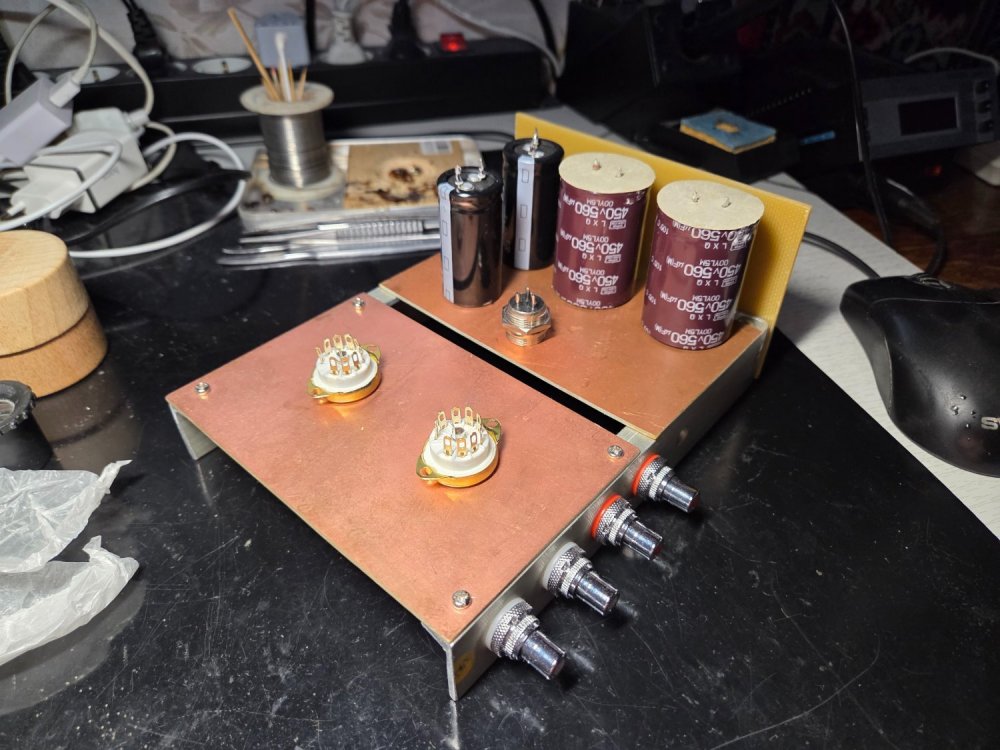

Намотать дроссель для лампового винилкорректора своими руками

[rash061]

заменить электронный дроссель на нормальный, посоветуйте!

[rash061]

Только что, rash061 сказал:

заменить электронный дроссель на нормальный, посоветуйте!

мотать умеем

[rash061]

Только что, rash061 сказал:

мотать умеем

заранее благодарю!

[Климентий]

19 часов назад, rash061 сказал:

Есть такие, я их берегу для другого места, там золото или серебро.
Эти штыри тоже копейки.

Да да... Именно они... Очень удобно на них было делать разъём... Отличного качества штыри...

[lenivo]

2 часа назад, rash061 сказал:

заменить электронный дроссель на нормальный, посоветуйте!

А в чём проблема?

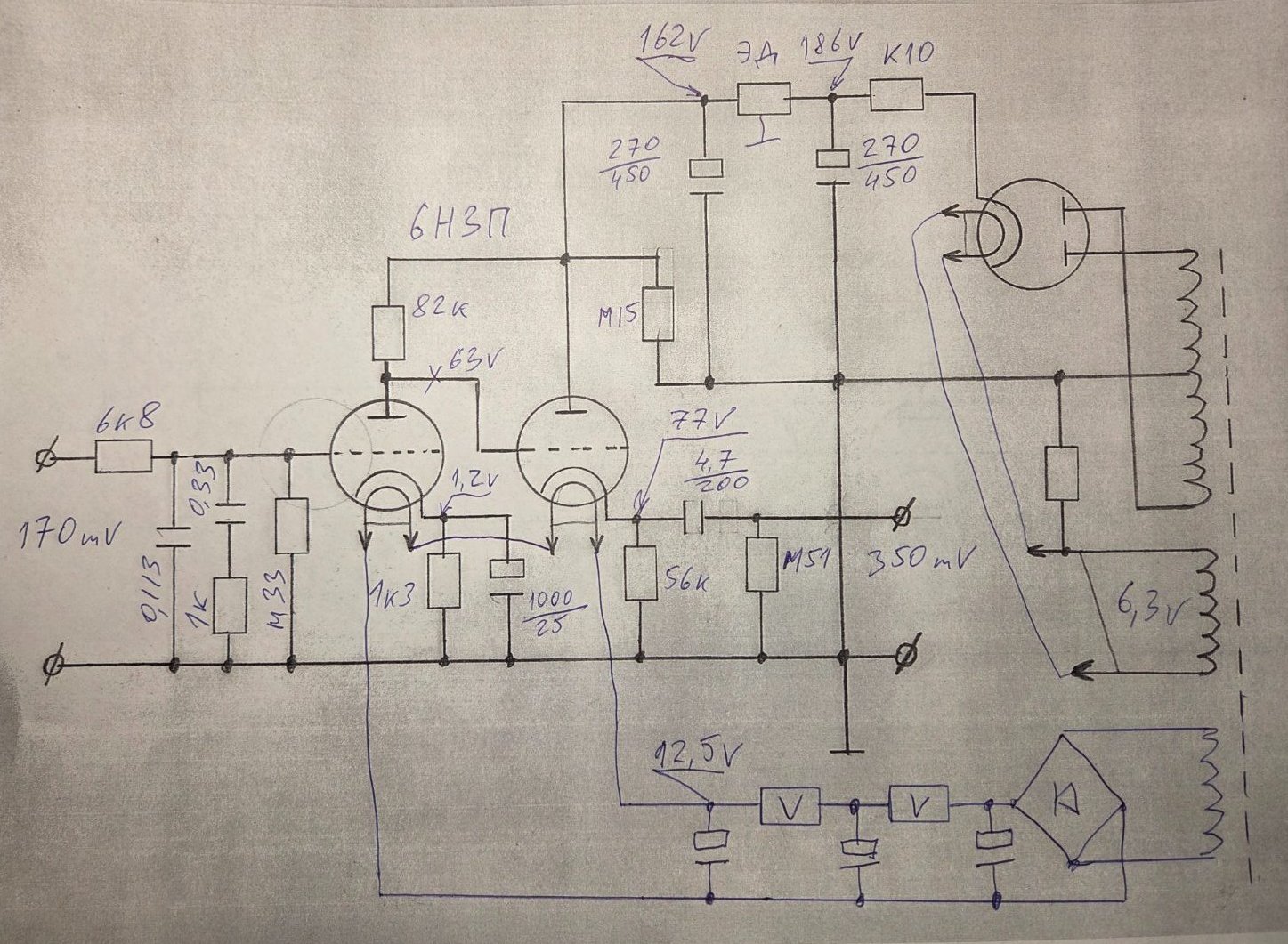

На схеме не указан тип кенотрона.

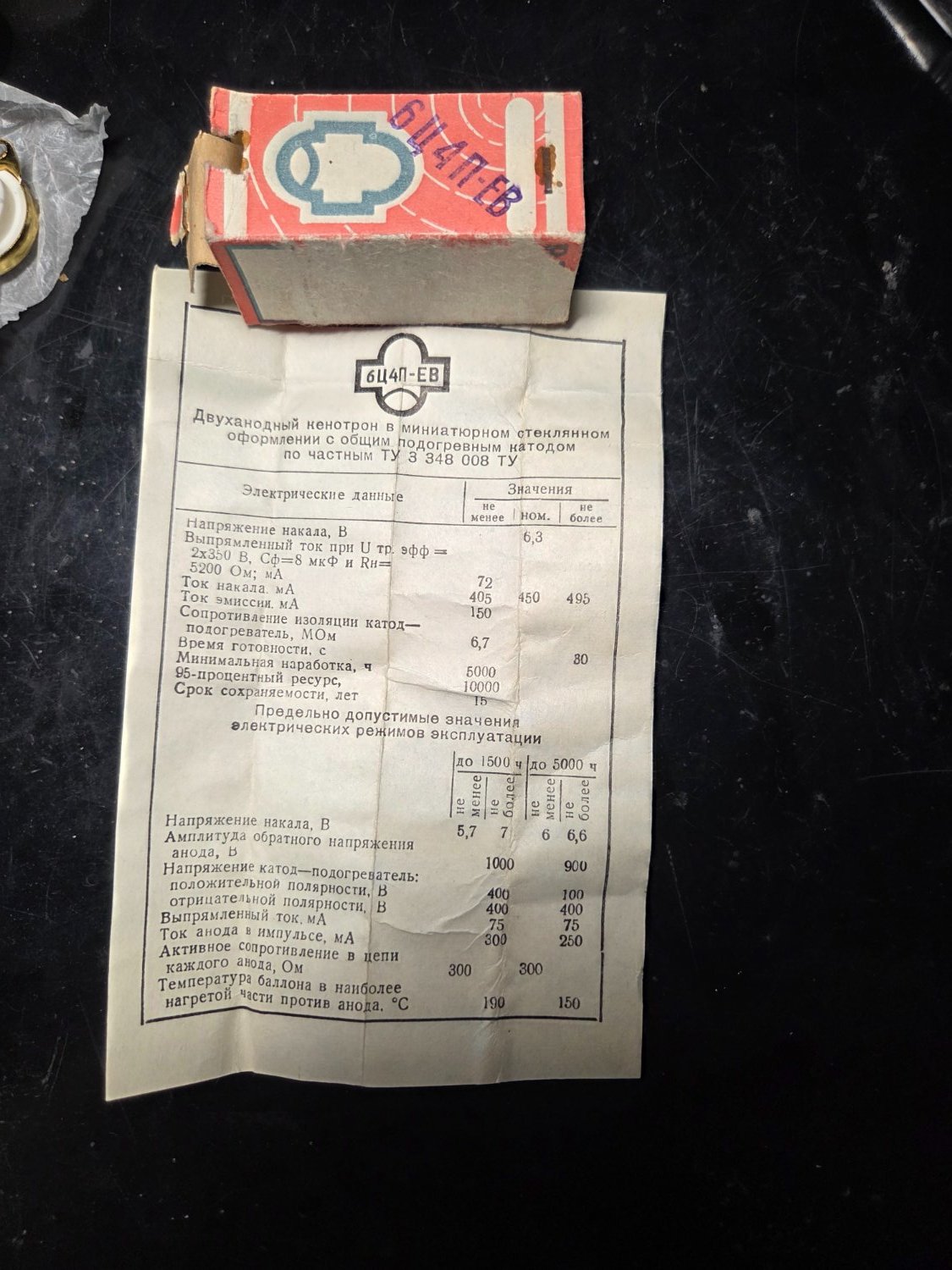

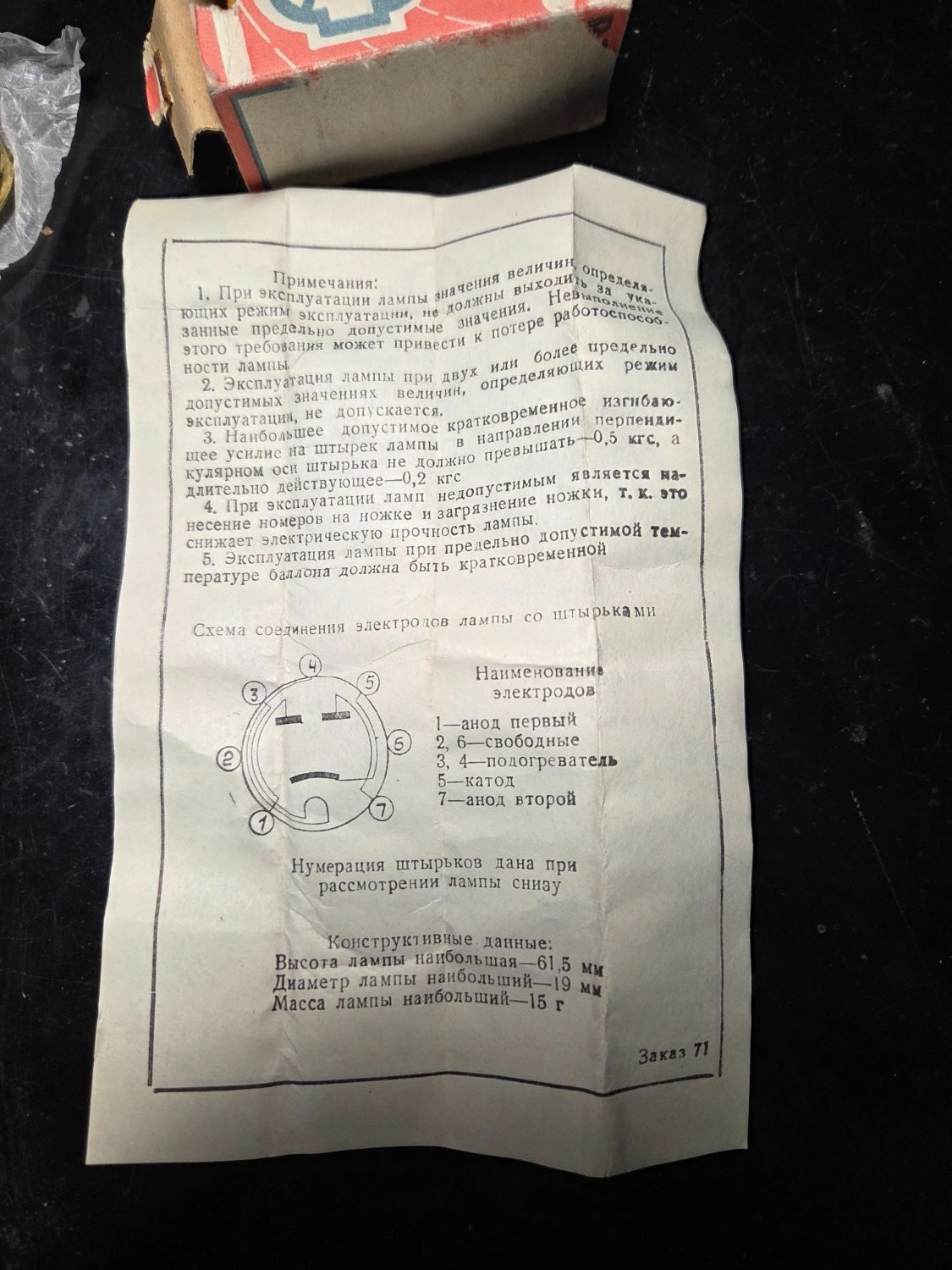

По типу Кенотрона находите даташит - технические характеристики к нему. Там есть вольт-амперные характеристики и указаны параметры требуемых дросселей. И типовые номинальные схемы включения.

В паспорте к кенотроны указана МАКСИМАЛЬНАЯ емкость конденсатора между кенотроном и дросселем - это может быть и 8 мкф , и 48 мкф, но не как у вас 270 мкф. Снижая эту емкость можно снижать напряжение на выходе дросселя под вашей штатной нагрузкой. Именно номиналом емкости и производится регулировка напряжения..... Падение напряжения на дросселе можно рассчитать в он-лайн калькуляторе и подобрать на имеющееся у вас железо количество витков и сечение провода.



p.s. Мотать умеют многие, но вот правильно рассчитать "что" мотать и получить качественный результат - для этого нужны знания и опыт.



[Ollleg]

52 минуты назад, lenivo сказал:

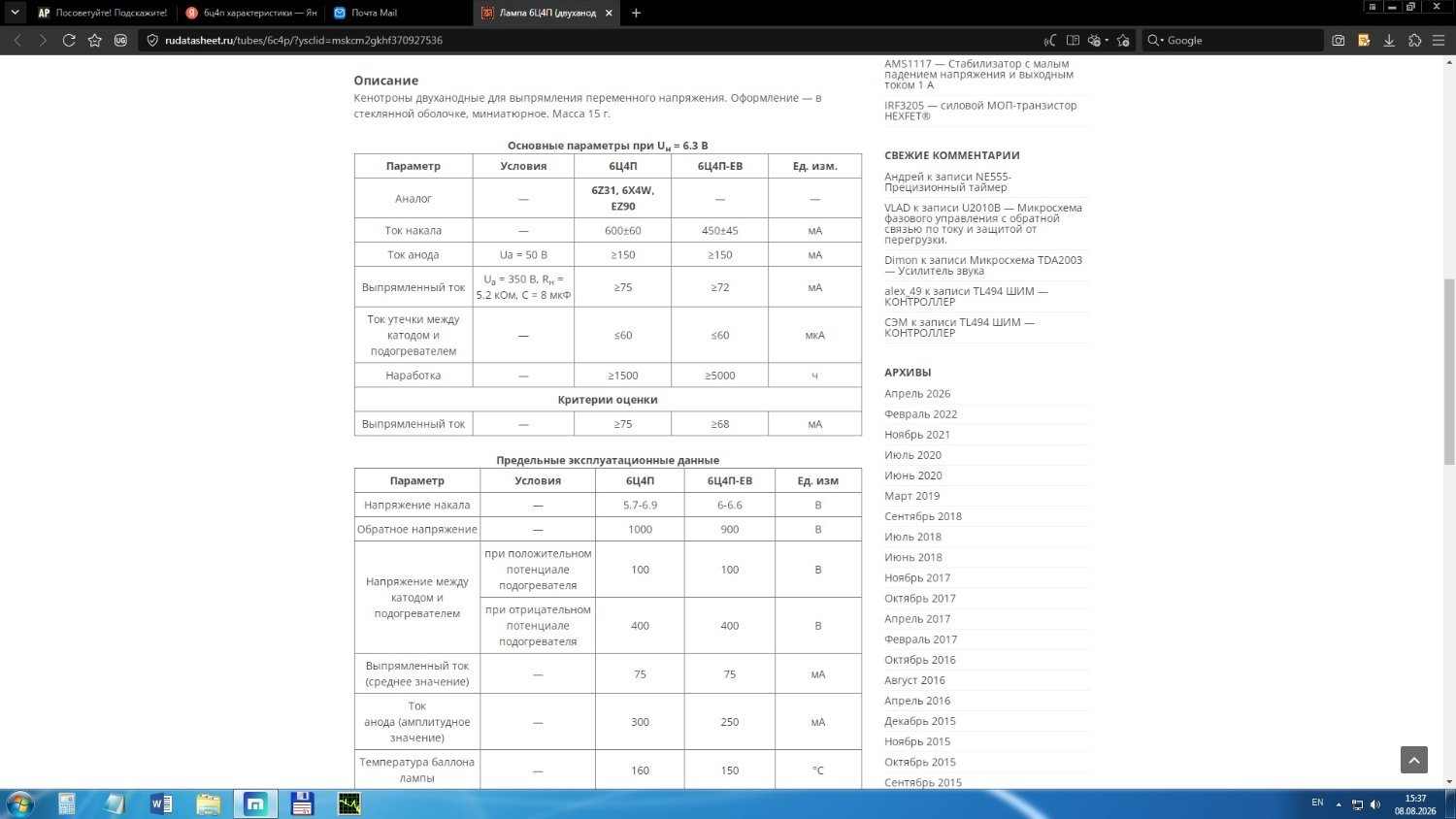

По типу Кенотрона находите даташит - технические характеристики к нему. Там есть вольт-амперные характеристики и указаны параметры требуемых дросселей

Можно взглянуть на такой даташат ?

Спасибо.

[rash061]

1 час назад, lenivo сказал:

А в чём проблема?

На схеме не указан тип кенотрона.

По типу Кенотрона находите даташит - технические характеристики к нему. Там есть вольт-амперные характеристики и указаны параметры требуемых дросселей. И типовые номинальные схемы включения.

В паспорте к кенотроны указана МАКСИМАЛЬНАЯ емкость конденсатора между кенотроном и дросселем - это может быть и 8 мкф , и 48 мкф, но не как у вас 270 мкф. Снижая эту емкость можно снижать напряжение на выходе дросселя под вашей штатной нагрузкой. Именно номиналом емкости и производится регулировка напряжения..... Падение напряжения на дросселе можно рассчитать в он-лайн калькуляторе и подобрать на имеющееся у вас железо количество витков и сечение провода.



p.s. Мотать умеют многие, но вот правильно рассчитать "что" мотать и получить качественный результат - для этого нужны знания и опыт.





[Normann]

4 часа назад, rash061 сказал:

заменить электронный дроссель на нормальный, посоветуйте!

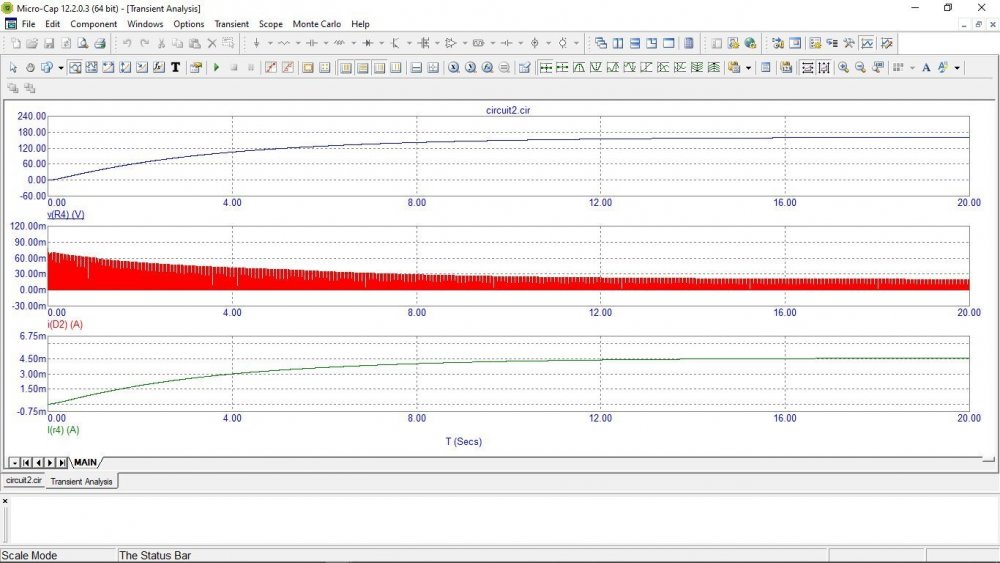

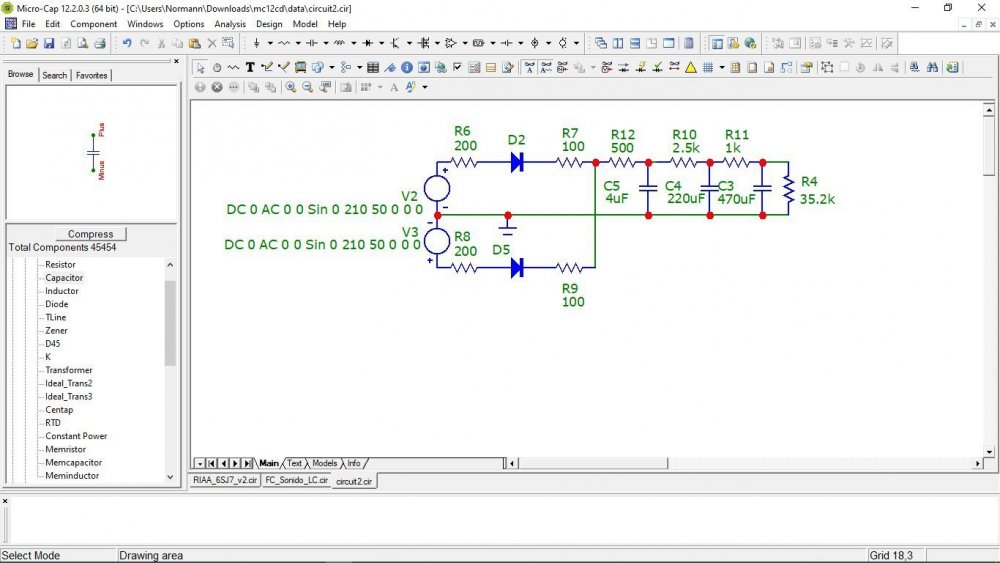

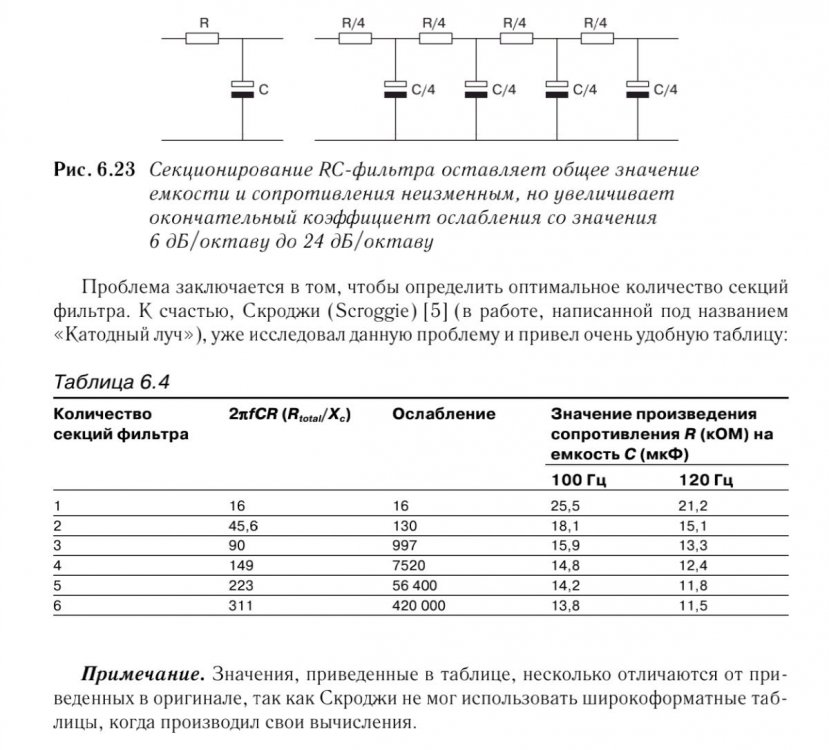

А какие Вам видятся сложности в этом? Напряжения указаны верно? Если да, то экв. сопротивление Вашего ЭД получается 6,6К. Реальный дроссель естественно должен и будет иметь меньшее активное сопротивление. Берите любой дроссель 10-20Н и устанавливайте вместо ЭД, а напряжение на выходе БП будете подстраивать первым резистором RCLC фильтра. Сейчас у Вас там 100 ом. Поставьте переменник 8-10К и отрегулируете напряжение. Хотя, правильнее было бы пересчитать БП и понизить напряжение анодной обмотки, либо наоборот, повысить, чтобы перейти на LCLC фильтрацию.

[rash061]

4 минуты назад, rash061 сказал:





[rash061]

7 минут назад, Normann сказал:

А какие Вам видятся сложности в этом? Напряжения указаны верно? Если да, то экв. сопротивление Вашего ЭД получается 6,6К. Реальный дроссель естественно должен и будет иметь меньшее активное сопротивление. Берите любой дроссель 10-20Н и устанавливайте вместо ЭД, а напряжение на выходе БП будете подстраивать первым резистором RCLC фильтра. Сейчас у Вас там 100 ом. Поставьте переменник 8-10К и отрегулируете напряжение. Хотя, правильнее было бы пересчитать БП и понизить напряжение анодной обмотки, либо наоборот, повысить, чтобы перейти на LCLC фильтрацию.

Берите любой дроссель 10-20Н, бу не хочется, хочется свой намотать, все по правилам.

[rash061]

Только что, rash061 сказал:

Берите любой дроссель 10-20Н, бу не хочется, хочется свой намотать, все по правилам.

ка говорится , С НУЛЯ

[rash061]

В 1985 Х годах мотал впервые торроид для магнитофота с нуля, с железом было тяжело достать, друзья помогли , два кольца подкинули. два кольца по мощности подошли
Смотал неспеша . До сих пор работает.
Сейчас тороидов полно, вторичку отматываем или доматываем.

[rash061]

может есть предложения другую сжему блока питания под этот транс. Заранее благодарю!

[rash061]

9 минут назад, rash061 сказал:

может есть предложения другую сжему блока питания под этот транс. Заранее благодарю!

имеется БП с анодными напряжениями 150X2 вольта и 130 вольта.

[rash061]

Хорошо! прошу совета! если я правильно понимаю главная характеристика дросселя, это индуктивность и анодный ток.Все

Вот по этим данным и надо мотать, или я ошибаюсь?

[lenivo]

2 часа назад, Ollleg сказал:

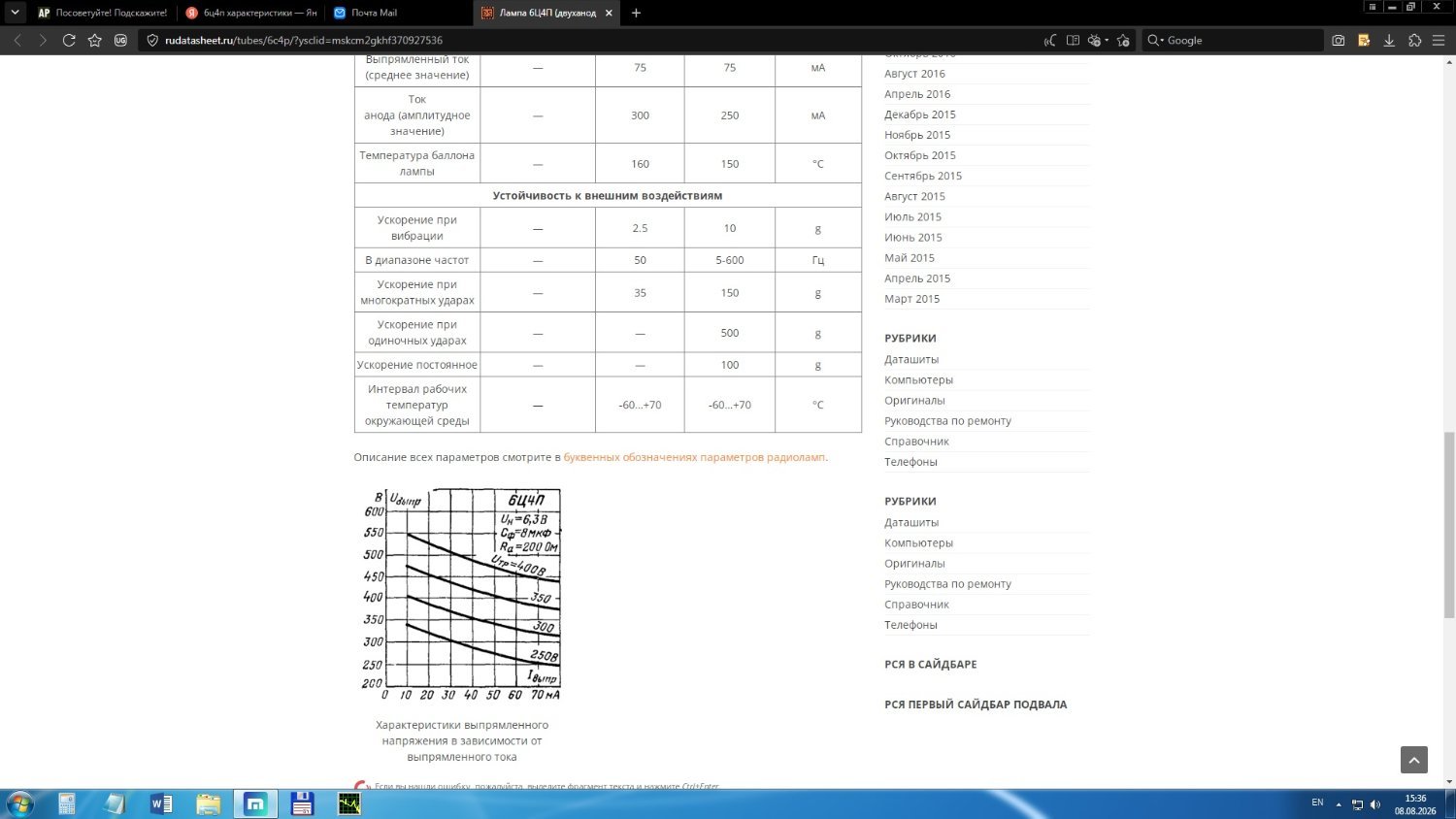

Можно взглянуть на такой даташат ?

Спасибо.

Вот импортный аналог - там в даташите всё есть

https://docs.yandex.ru/docs/view?tm=1786199024&tld=ru&name=5V4G.pdf&text=5v4g&url=https%3A%2F%2Ffrank.pocnet.net%2Fsheets%2F127%2F5%2F5V4G.pdf&lr=54&mime=pdf&l10n=ru&sign=109bacaa6fe7a63d80974483b9ac5189&keyno=0&nosw=1&serpParams=tm%3D1786199024%26tld%3Dru%26name%3D5V4G.pdf%26text%3D5v4g%26url%3Dhttps%3A%2F%2Ffrank.pocnet.net%2Fsheets%2F127%2F5%2F5V4G.pdf%26lr%3D54%26mime%3Dpdf%26l10n%3Dru%26sign%3D109bacaa6fe7a63d80974483b9ac5189%26keyno%3D0%26nosw%3D1

[rash061]

1 час назад, rash061 сказал:

может есть предложения другую сжему блока питания под этот транс. Заранее благодарю!



1 час назад, Normann сказал:

А какие Вам видятся сложности в этом? Напряжения указаны верно? Если да, то экв. сопротивление Вашего ЭД получается 6,6К. Реальный дроссель естественно должен и будет иметь меньшее активное сопротивление. Берите любой дроссель 10-20Н и устанавливайте вместо ЭД, а напряжение на выходе БП будете подстраивать первым резистором RCLC фильтра. Сейчас у Вас там 100 ом. Поставьте переменник 8-10К и отрегулируете напряжение. Хотя, правильнее было бы пересчитать БП и понизить напряжение анодной обмотки, либо наоборот, повысить, чтобы перейти на LCLC фильтрацию.

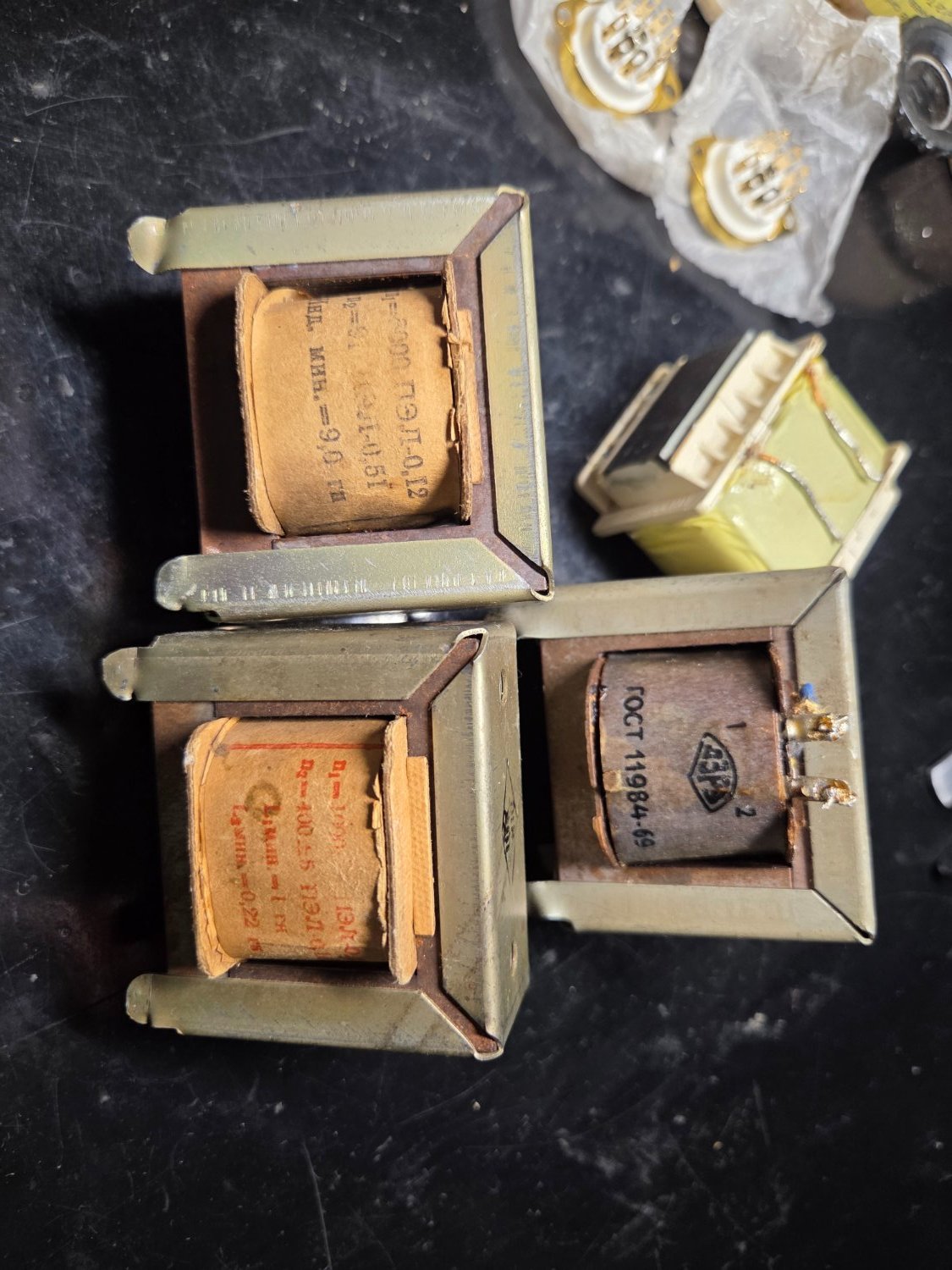

имеются такие трансы, дроссели.
