Универсальный корректор - доработка.

rash061
 Share

Recommended Posts

  • Replies 266
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Stan Marsh
Stan Marsh

Лет тридцать назад наш кружок выдал на гора несколько ФК с многозвенным RC-фильтром, 2кОм+10мкФ. И кенотрону на те же 10мкФ трудиться просто. Звеньев было семь, насколько помнится. Книжки Моргана наше

BAA
BAA

Все тем же и закончится - найдется "низвергатель основ" с известными последствиями. Вот еще одно "устарелое знание" 64 лет от роду: А.М.Бамдас, Ю.А.Савиновский. Дроссели фильтров радиоаппара

Normann
Normann

О себе - если в каком то изделии почувствовал гармонию и это чувство повторилось затем ещё хотя бы раз-два-три, то дальнейшие телодвижения считаю паразитными. Оставлять и слушать, либо строить что-то

Posted Images

Normann Local

Normann

Posted
Posted
1 минуту назад, rash061 сказал:

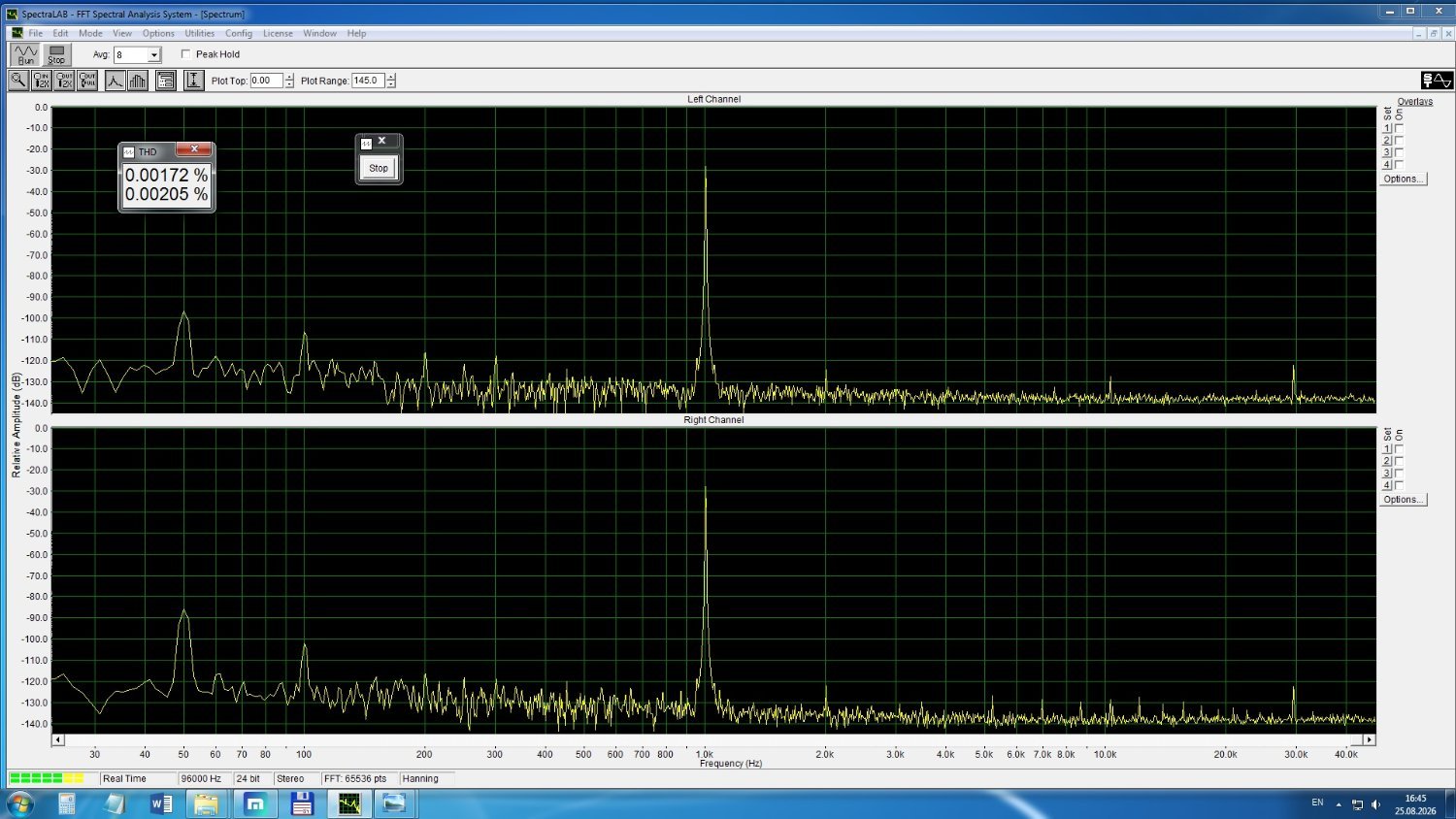

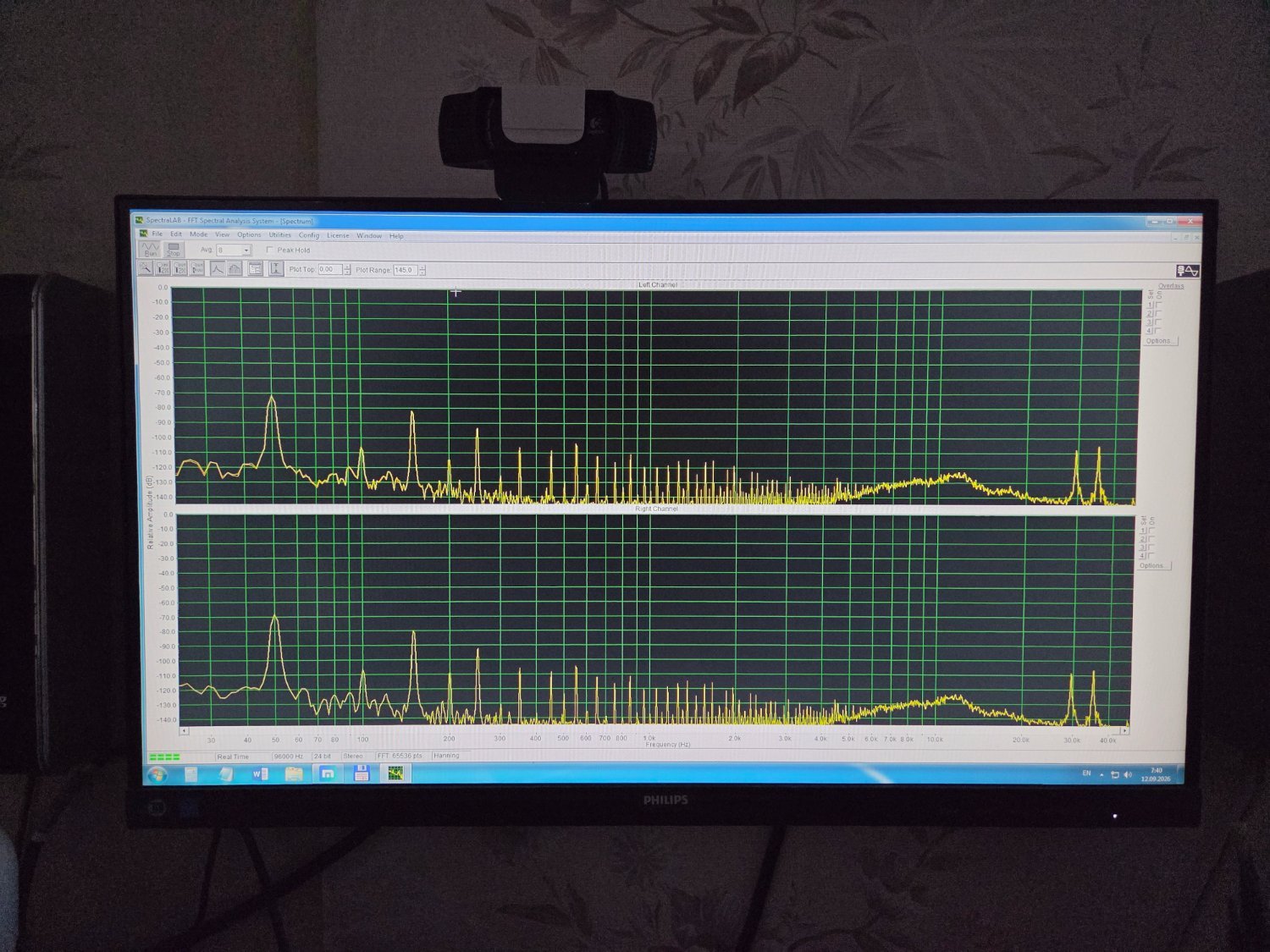

кз на входе и такой фон

Накалы (выпрямление и подъём относительно катодов), разводка сигнальной земли...

Normann Local

Normann

Posted
Posted
2 минуты назад, rash061 сказал:

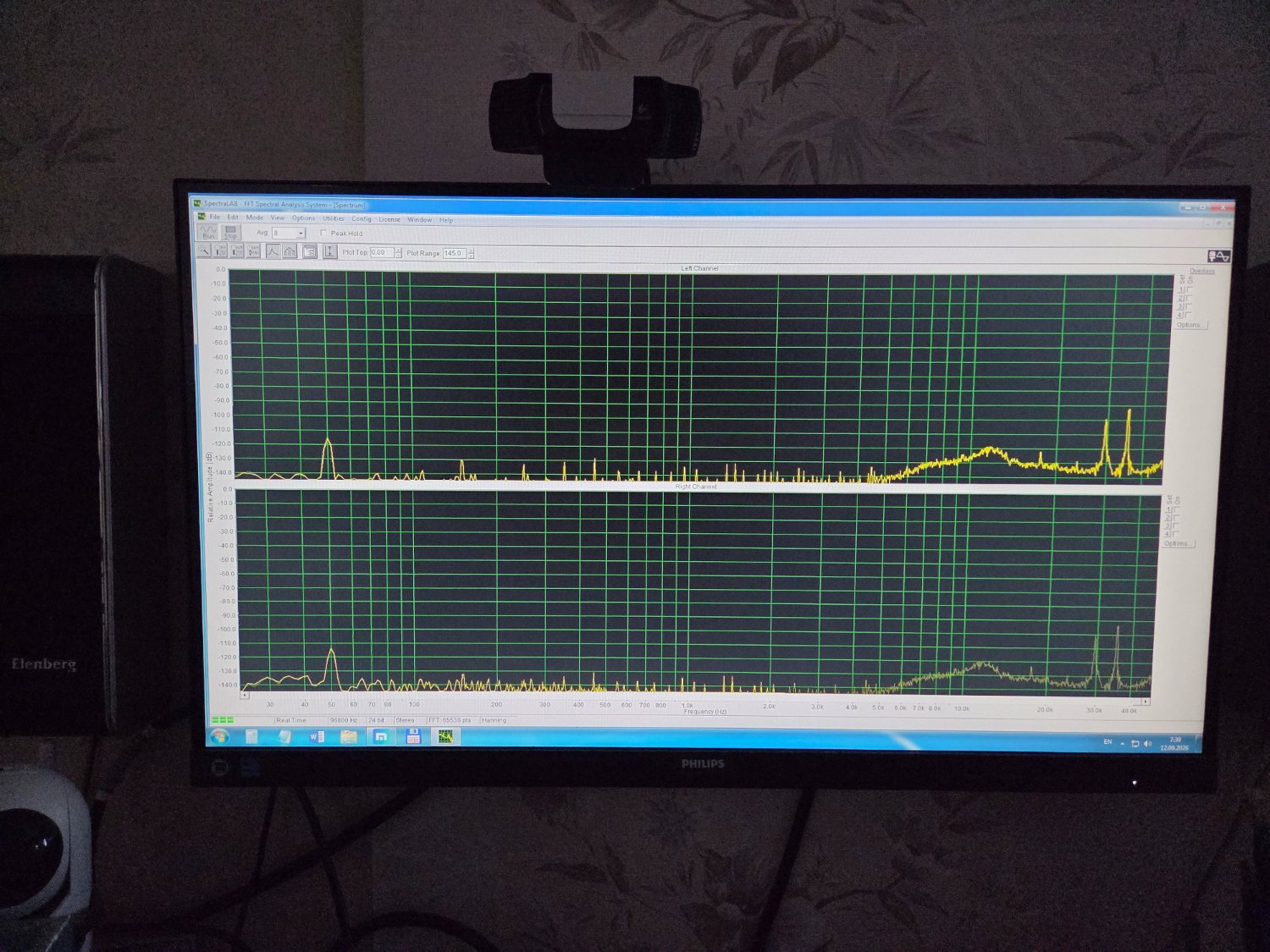

все нормально

Фильтрация питания? Внешние наводки? У Вас 50гц наводка и ДППВ в аноде?

rash061 Proficient

rash061

Posted
  • Author
Posted
9 минут назад, Normann сказал:

Фильтрация питания? Внешние наводки? У Вас 50гц наводка и ДППВ в аноде?

 разводка сигнальной земли.в каком месте?

rash061 Proficient

rash061

Posted
  • Author
Posted
11 минут назад, ТимВал сказал:

Семён Сумёныч.....

А где и как лучше заземлить? Можете показать пальцем, заранее благодарю!

ТимВал Local

ТимВал

Posted
Posted
5 минут назад, rash061 сказал:

наверно электронный дроссель поможет

Это если питание недофильтровано. У Вас трёхступенчатый RC, этого более чем достаточно.

П.С. и корпус для ФК нужен закрытый и из железа, а не люминия или меди. :smile-59:

  • Like (+1) 1
rash061 Proficient

rash061

Posted
  • Author
Posted

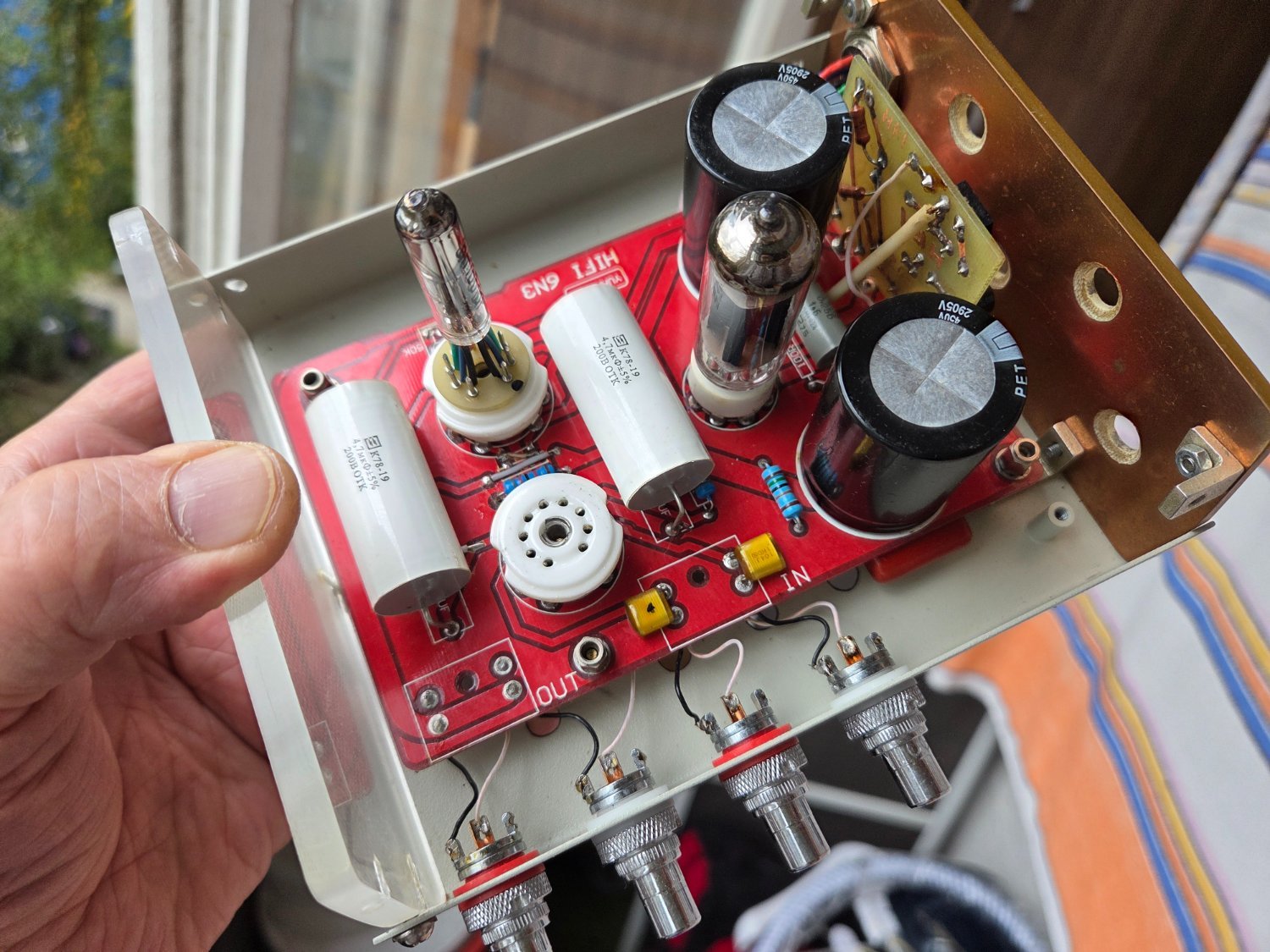

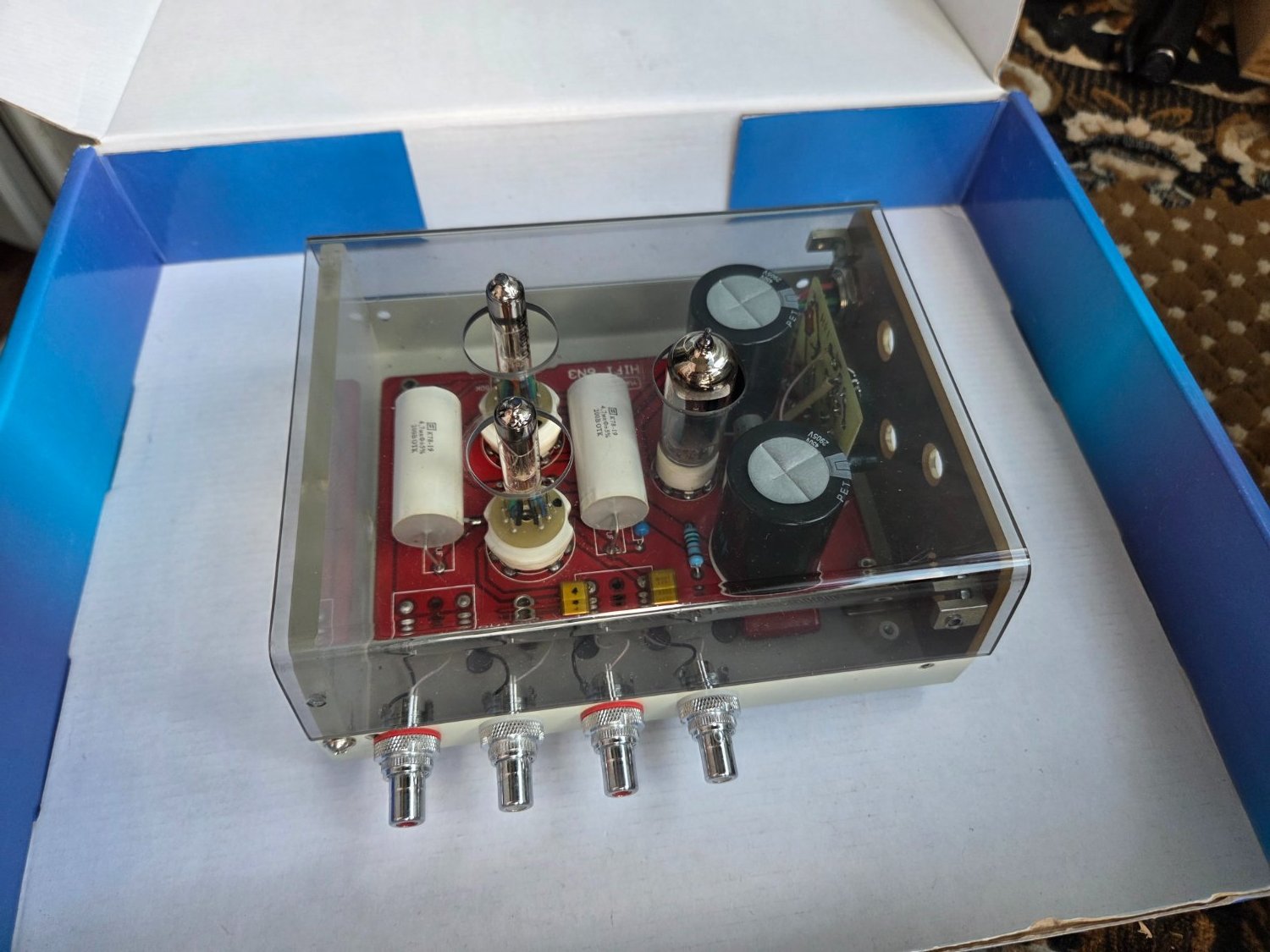

Есть такое китайское чудо переделанный и доработанный  вдоль и поперек, никакого фона.ЭД . очень хороший звук!!! 20260913_105252.thumb.jpg.6cb817d77ce40e87a1cd281b6961c085.jpgно хочется  что то еще вкуснее!  выход на изоляции.

rash061 Proficient

rash061

Posted
  • Author
Posted
17 минут назад, rash061 сказал:

Есть такое китайское чудо переделанный и доработанный  вдоль и поперек, никакого фона.ЭД . очень хороший звук!!! 20260913_105252.thumb.jpg.6cb817d77ce40e87a1cd281b6961c085.jpgно хочется  что то еще вкуснее!  выход на изоляции.




ТимВал Local

ТимВал

Posted
Posted

Корпус заземлён через стойки. Можно и так если удачно давится фон. Но иногда приходится точку "джи" искать экспериментально, тыкая проводочком массы в разные места.

Напомню что у Вас пик на 50гц, это не питание, было бы 100гц, это наводка "атмосферная". Тут только оптимальное эранирование.

rash061 Proficient

rash061

Posted
  • Author
Posted

Спасибо Вам , мы неспешим будем двигать, думать, размышлять. Эта конструкция для опытов и экспериментов.

  • 2 weeks later...
rash061 Proficient

rash061

Posted
  • Author
Posted

Отлично! нашел косяк с фоном 50 гц. Минус питания накала трех ламп не был подключен к земле схемы.
В китайском чуде, фона вообще нет! Минус питания накала ламп, не подключен к земле схемы.
Вот такой феншуй или косячок.
