Суть идеи кратко изложу....

При конструировании фонокорректора, разработал схему и плату. Собрал устройство. Стоимость условно “Х“.

Далее разработал 3d модель гнутого корпуса и попытался заказать на заводе с лазерной резкой и гибкой чпу... Стоимость получилась примерно 2...3Х...

Сразу отпало желание за мелкий корпус платить огромные деньги...

Но при этом есть доступ к дешевой 3d печать из пластика... И сделать 3d модель для печати не проблема ...

Остается один вопрос, как и чем эффективно экранировать изнутри пластиковый корпус...?

Есть на рынке аэрозольные баллоны с графитовой краской для экранировки электрогитар...

Есть скотч алюминиевый или медный...

Но это все не то... Нужен стальной экран ...

Может кто-то подобное реализовывал? Делитесь идеями... Думаю будет все полезно...

Есть интересный вариант... Может кто-то пробовал?

Токопроводящий экранирующий скотч 0,1 мм х 100 мм х 1 метр
https://ozon.ru/t/wGtKzKI

Posted
24 минуты назад, Климентий сказал:

эффективно экранировать изнутри пластиковый корпус...?

От каких помех?

Posted

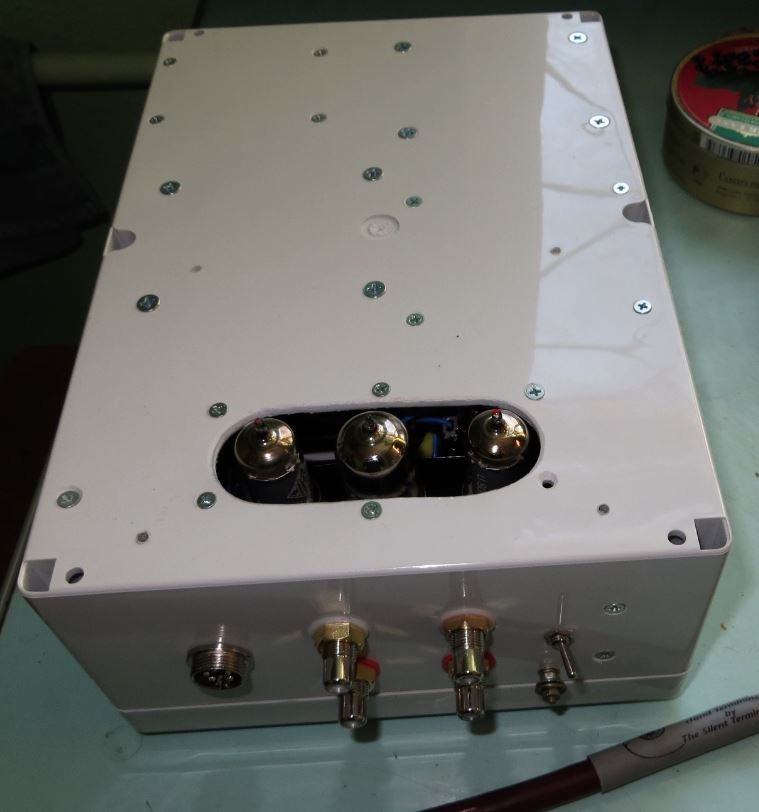

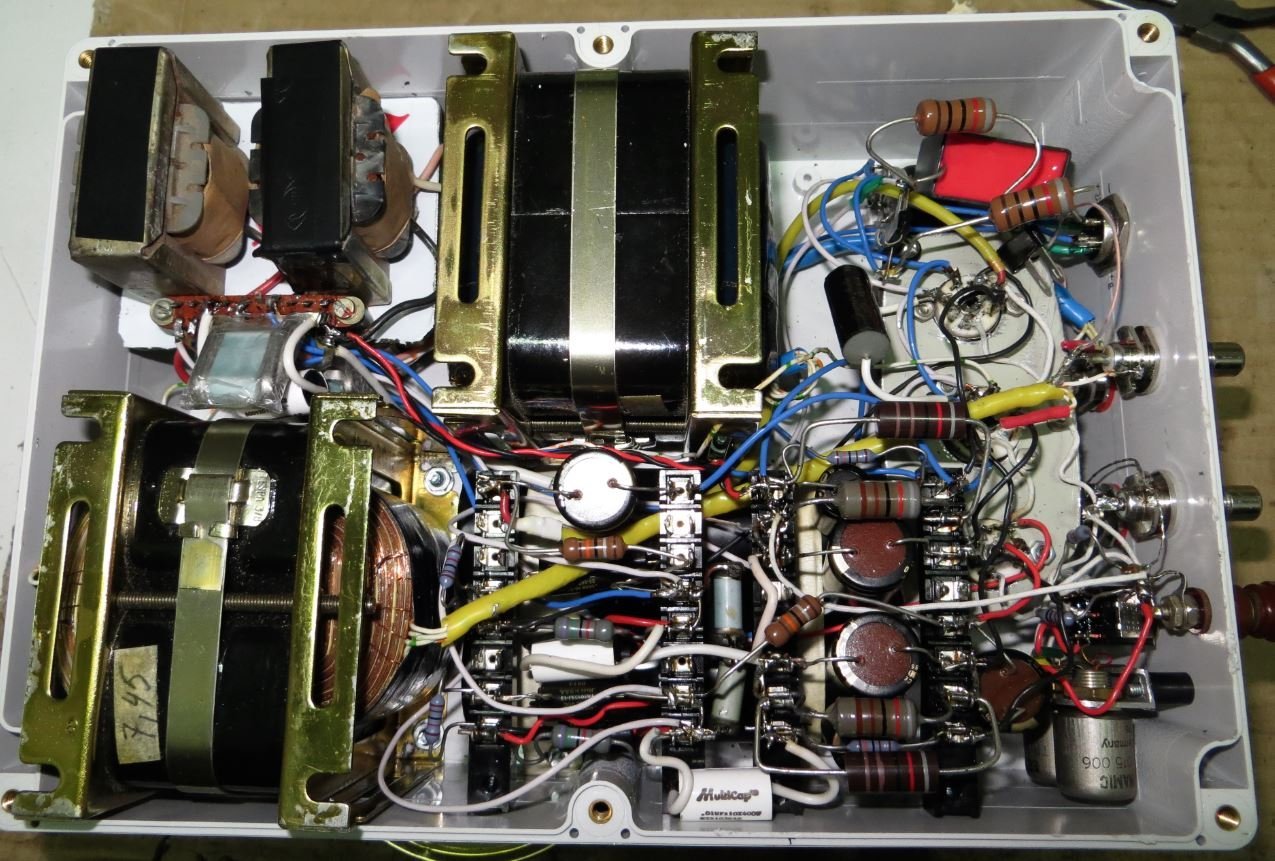

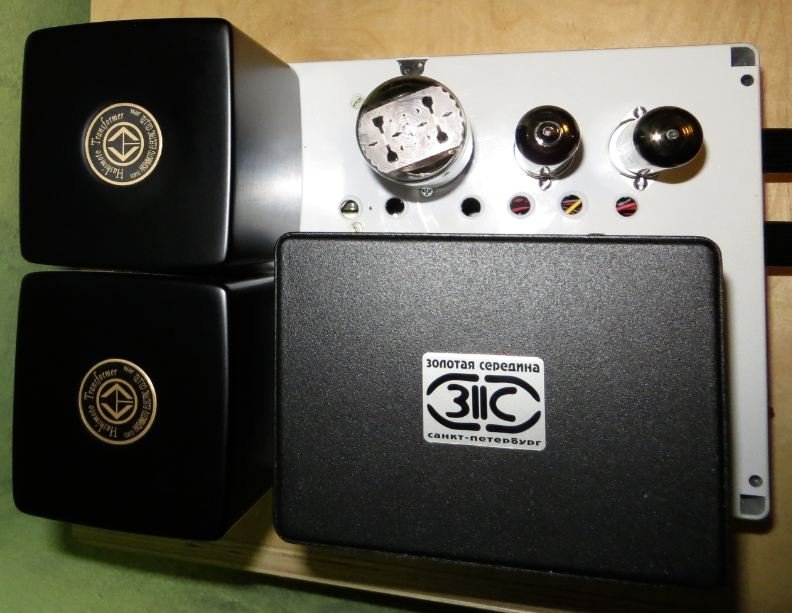

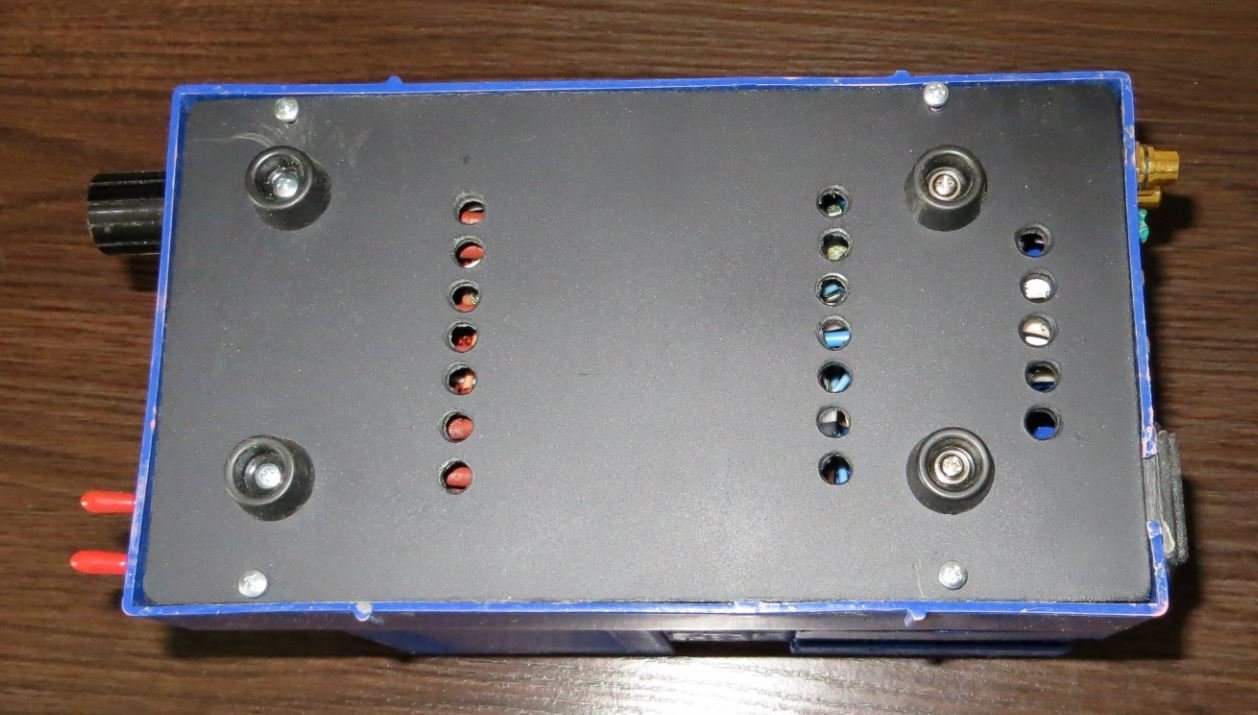

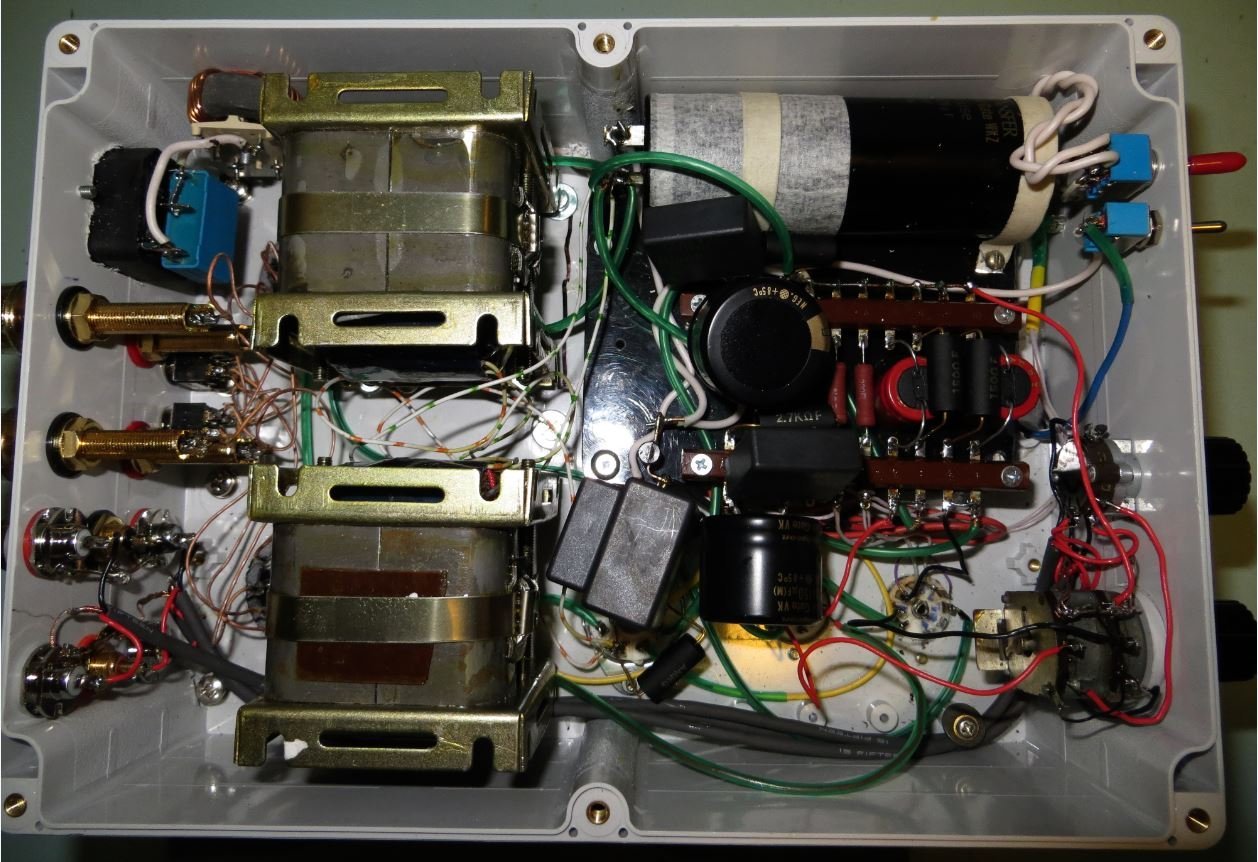

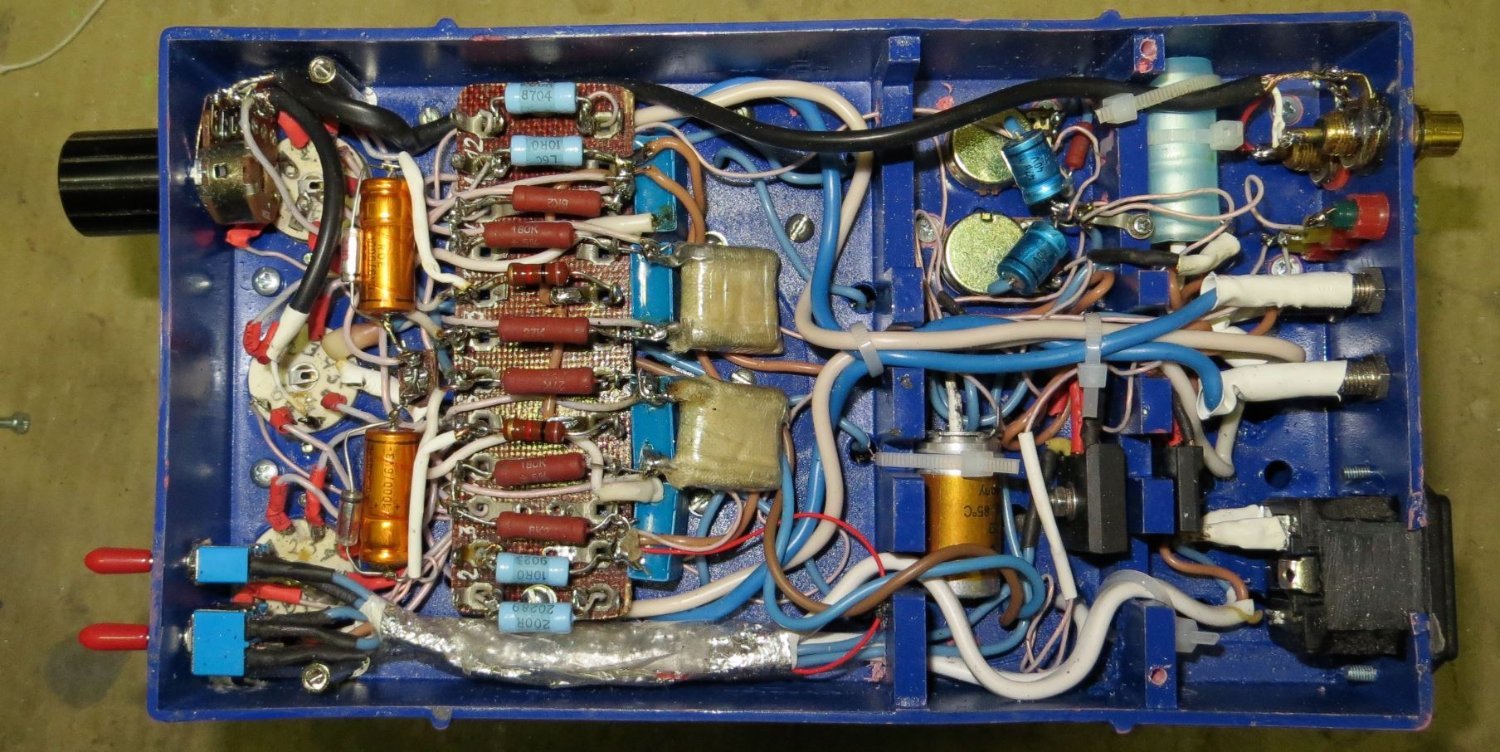

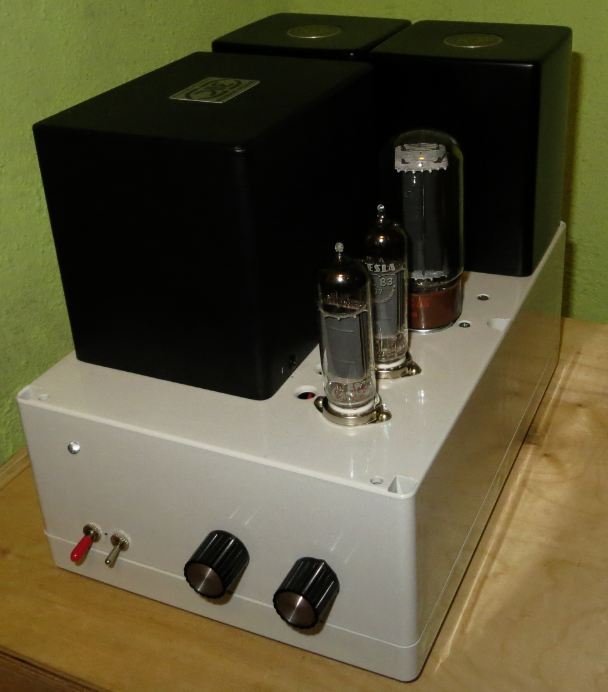

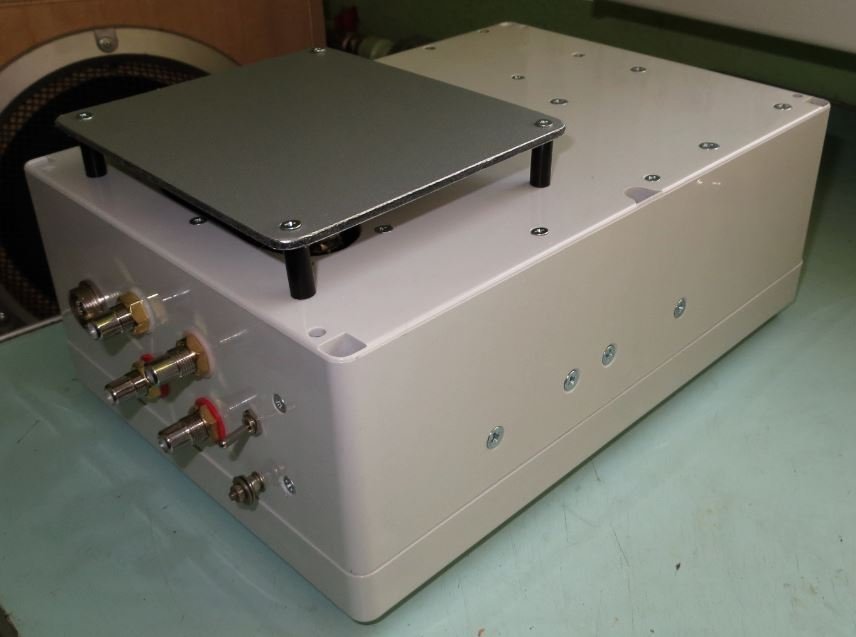

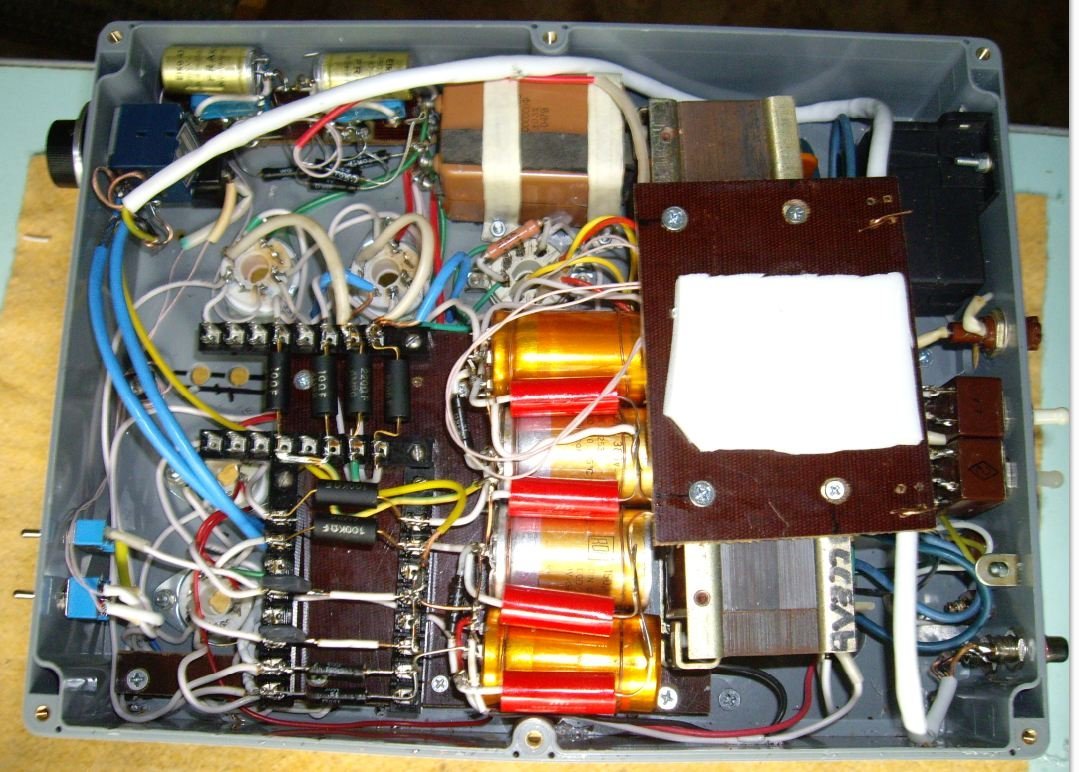

Использовал пластиковые корпуса и для усилителей и для фонокорректоров. В основном для себя.

Часто в пластике с борьбой с фоном дела обстояли даже лучше, чем с металлическими корпусами.

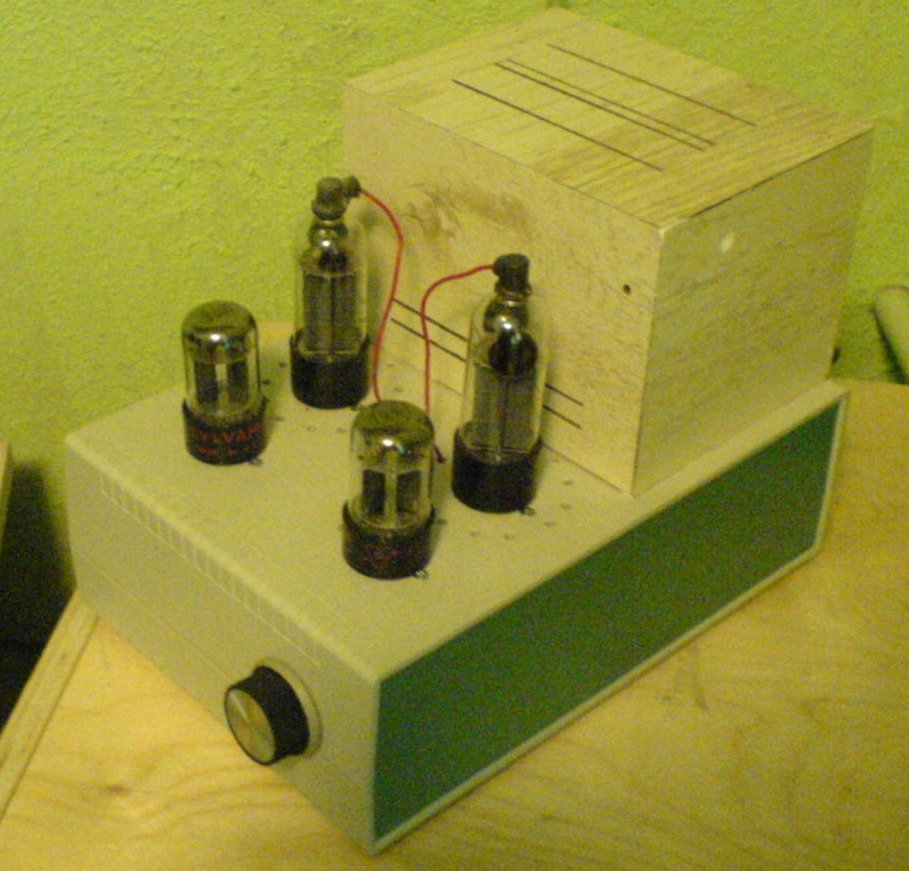

Самый первый усилитель был также в пластиковом корпусе


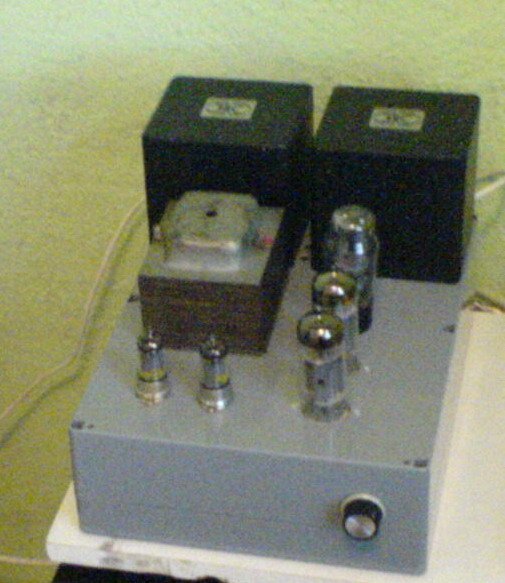

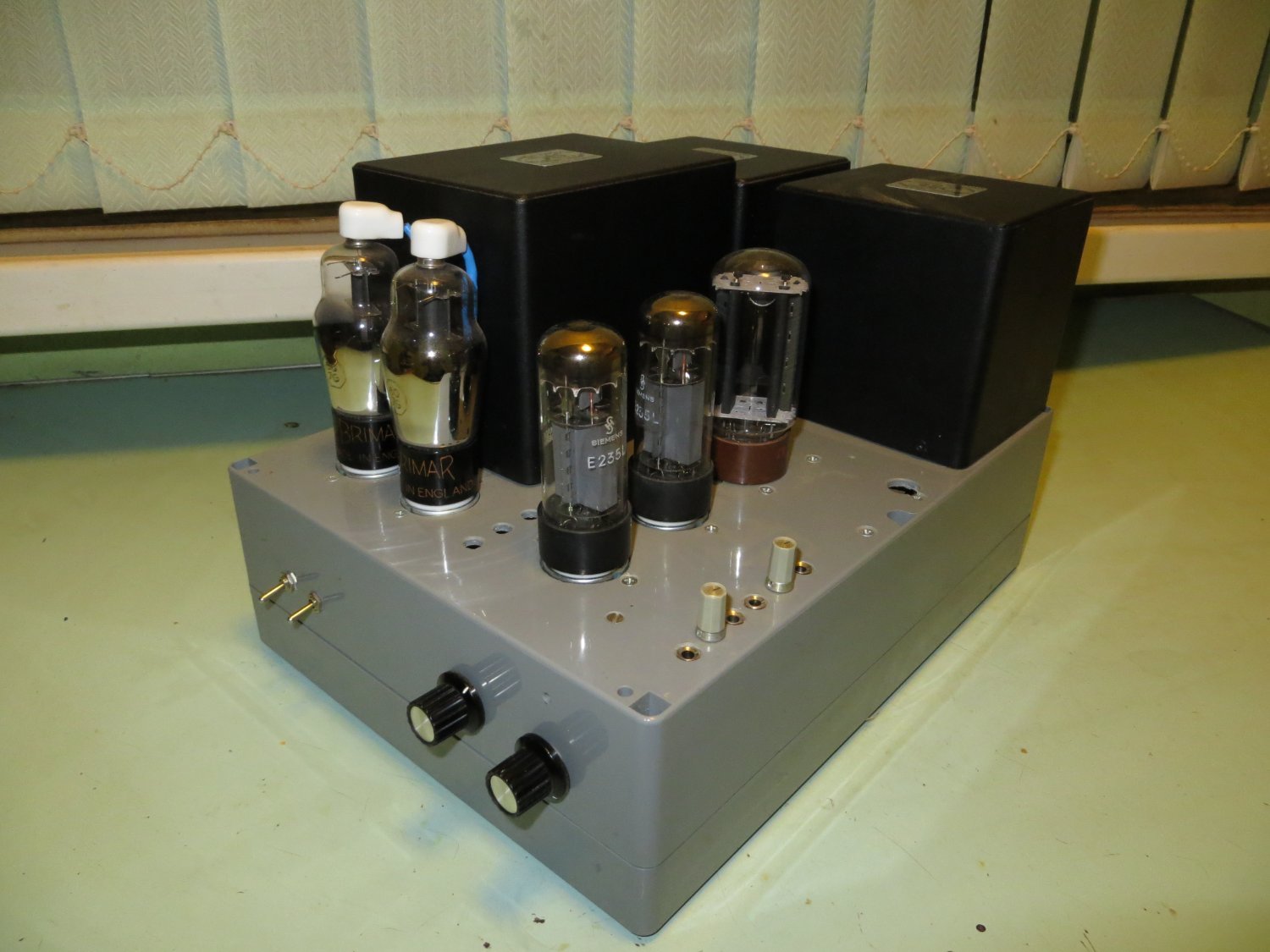

Потом просто покупал поликарбонатные корпуса для электрооборудования




Выходники Хошимото, конденсаторы Блек Гейты.

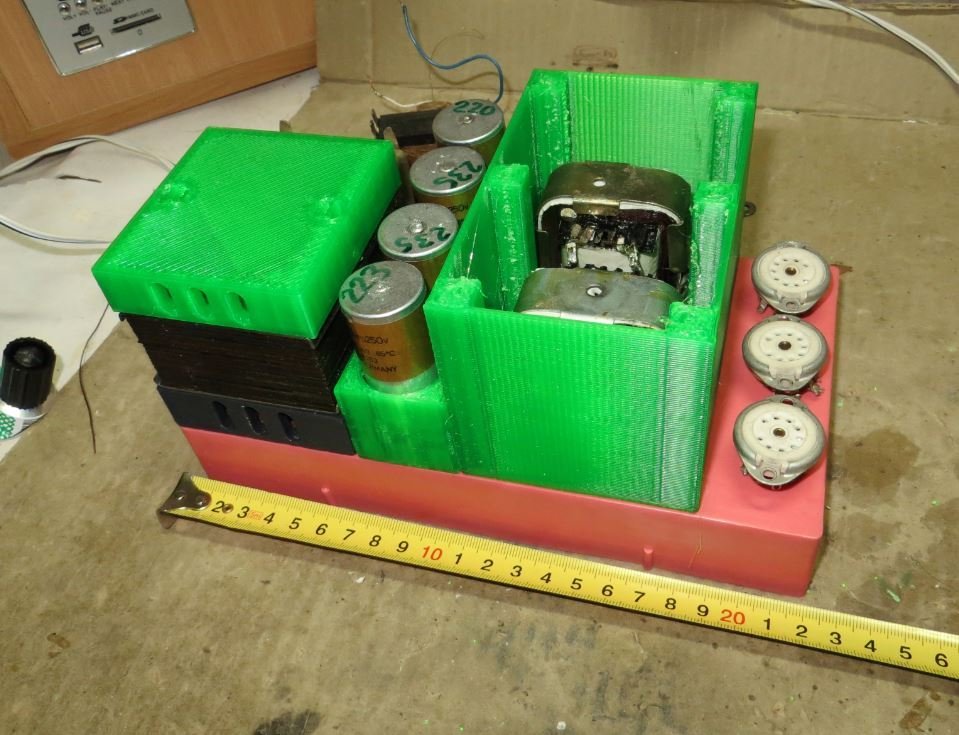

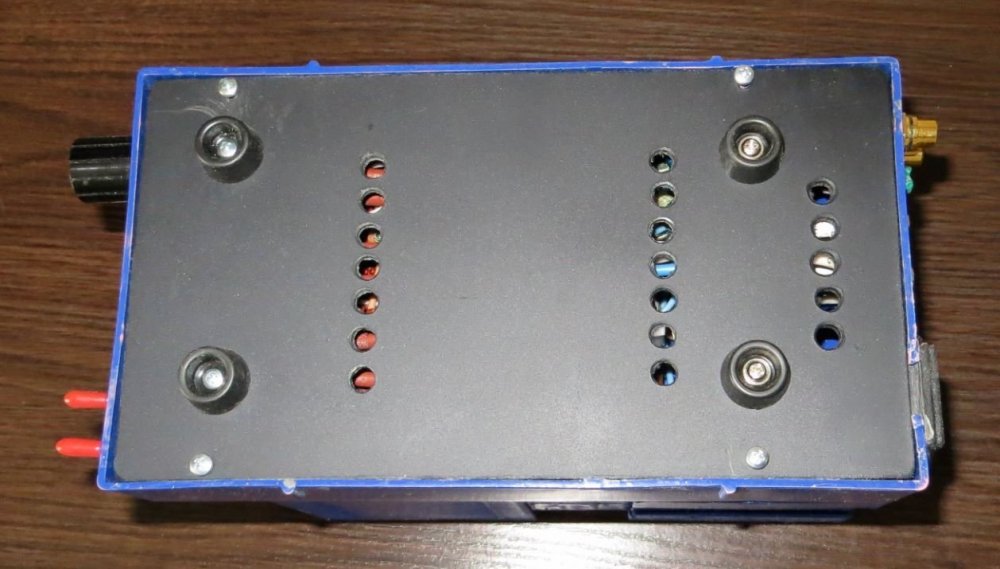

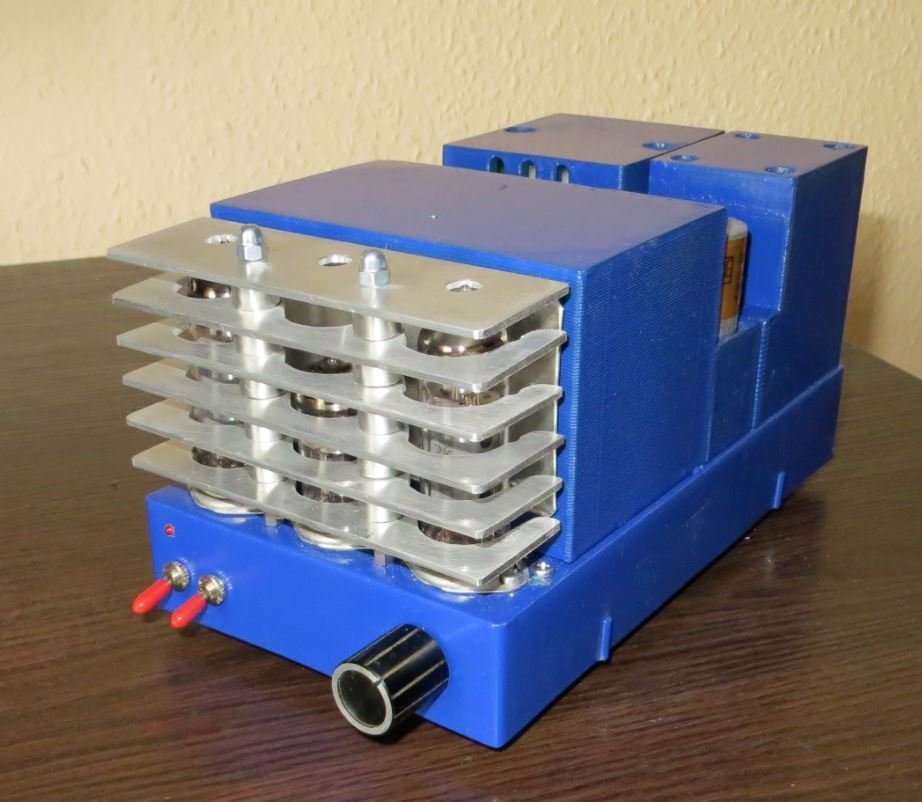

Корпус на 3D принтере напечатанный и просто покрашенный.





Фонокорректор ламповый -Блэк гейты, танталовые резисторы




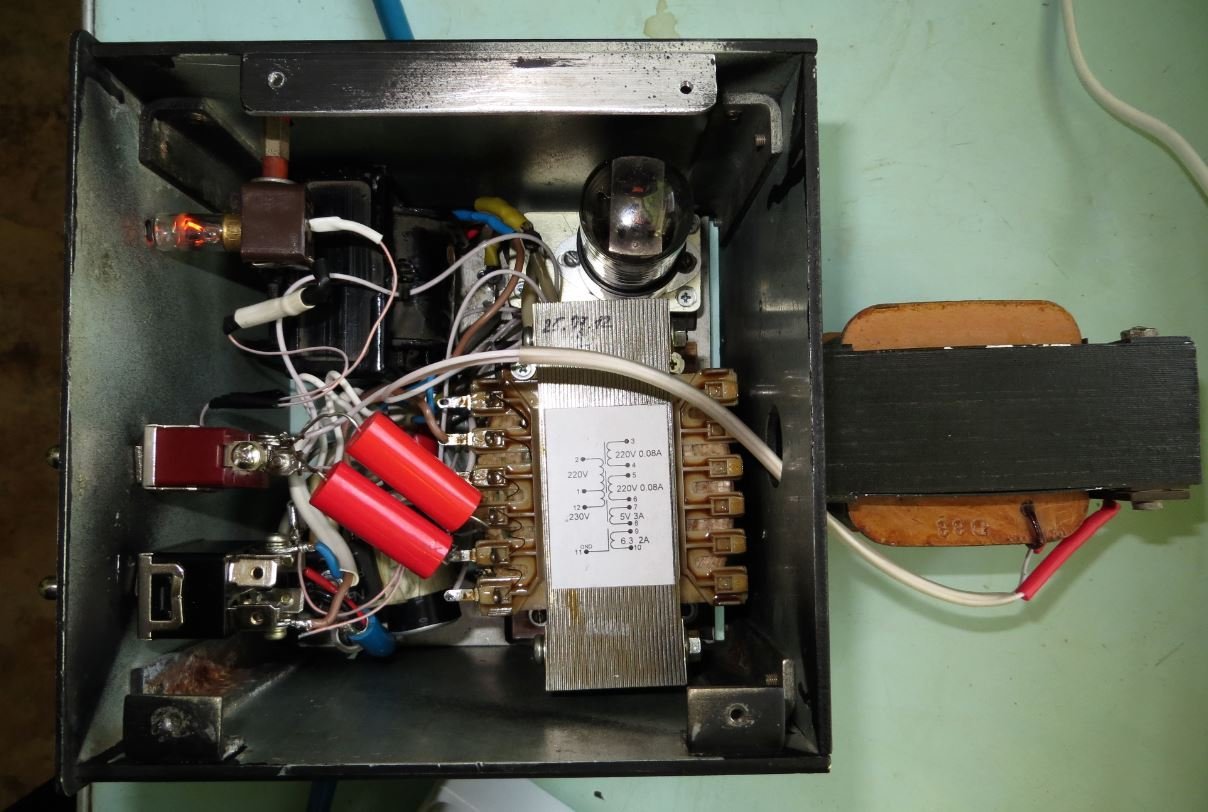

с выносным блоком питания




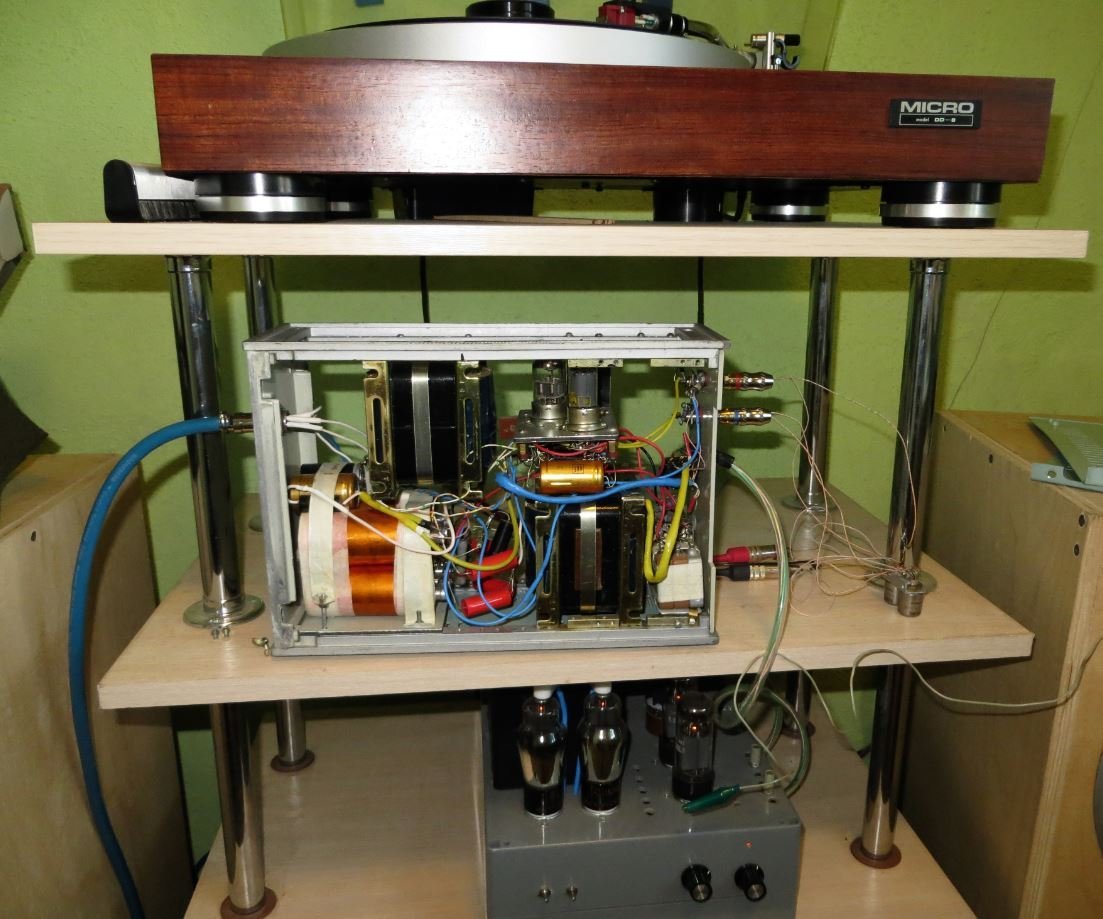

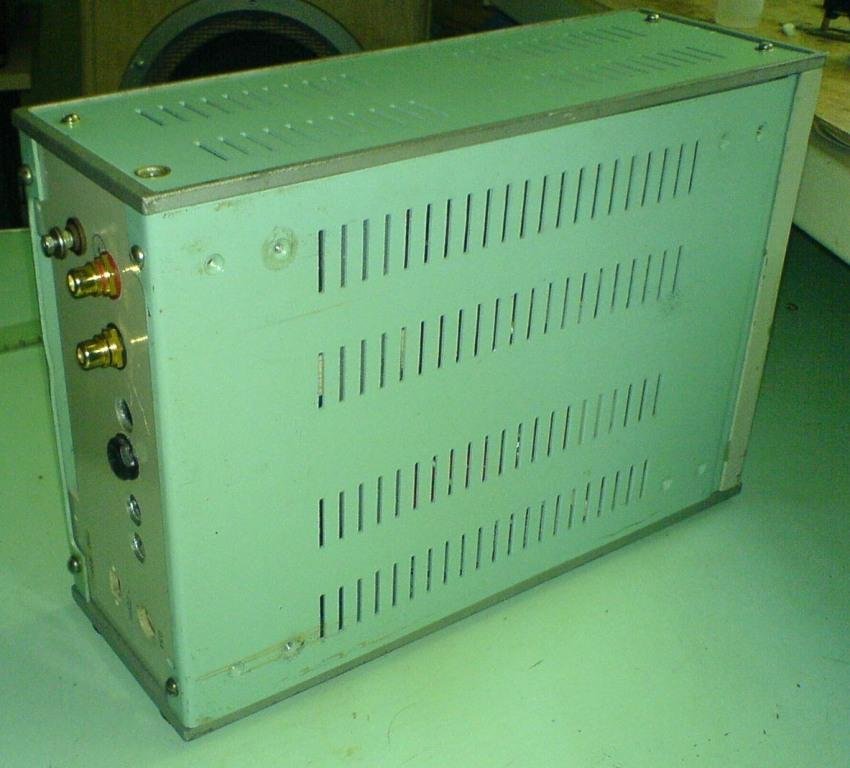

А до этого был собран в алюминиевом корпусе и с фоном было хуже
