4 часа назад, Agats сказал:

что такое - "использование умножающего ЦАПа (MDAC) для регулировки громкости, и т.д."?

Сигнал аналоговый проходит через что то ?

Вот нашел, почитайте принцип такого регулирования.

Posted
7 hours ago, Agats said:

Но это же не тот сигнал что идет с аналога винил - тапе , а уже другой сигнал на выходе, обработанный, я правильно понимаю?

Вот тут очень интересный вопрос. В старом добром R-2R нихромовые/металлопленочные резисторы и КМОП ключи, с нулевым потенциалом на структуре. То есть нет модуляции сопротивления канала от напряжения затвор-исток/сток. То есть похоже на коммутатор выше. Убрать ОУ можно, но не нужно, так как именно ту модуляцию и получим. Считается ли это за преобразование?  Наверное да. Но это сильно лучше скользящего контакта в паре с проводящим пластиком или контакта реле или хуже того нихромовой намотки.

P. S  Некоторые производители интерфейсов (звуковых карт) ставят просто КМОП цифровые ключи в аналоговый тракт. Замена (или удаление) радикально улучшает показатели.

  • Like (+1) 1
Posted

А зачем сигналу аналоговому как винил идти через оу, кмоп,мдак ,уцап и тд и тп? Я как понимаю, чтоб подключить какой то один из входов нужен галетник, но для точного и качественного контакта используют после  галетника еще хорошие реле типа рэс , омрон и подобных.  И второй вариант, у меня с дака идет сигнал, выхлоп на лампах, все преобразования закончены и на выходе по мах (какой уж есть по качеству у меня) аналоговый сигнал, зачем мне его снова через что то пропускать искажая?  Я не против этого и подобных девайсов, пока торможу и не понимаю зачем они с такими преобразования сигнала?

Posted
1 час назад, Agats сказал:

А зачем сигналу аналоговому как винил идти через оу, кмоп,мдак ,уцап и тд и тп? Я как понимаю, чтоб подключить какой то один из входов нужен галетник, но для точного и качественного контакта используют после  галетника еще хорошие реле типа рэс , омрон и подобных.  И второй вариант, у меня с дака идет сигнал, выхлоп на лампах, все преобразования закончены и на выходе по мах (какой уж есть по качеству у меня) аналоговый сигнал, зачем мне его снова через что то пропускать искажая?  Я не против этого и подобных девайсов, пока торможу и не понимаю зачем они с такими преобразования сигнала?

См. выше : "То есть нет модуляции"...

Posted
7 часов назад, BAA сказал:

Но это сильно лучше скользящего контакта в паре с проводящим пластиком или контакта реле или хуже того нихромовой намотки.

Да, точно, резистор не шуршит и ничем его мазать не требуется. :)

Posted
2 часа назад, Sergio сказал:

См. выше : "То есть нет модуляции"...

Простите, что такое нет модуляции в контексте переключения каналов? Аналоговый сигнал проходит через доп электронные устройства как оу уцап полевики и тд и тп или не проходит? Или чисто комутация контактная как реле-галетник-тумблер-переключатель. Переключение  через ключ транзистор здесь? А громкость электронно цапом? Только это мне главное. Благодарю если подскажите.

Posted

Нет модуляции - есть модуляция, надо смотреть в контексте приведённой схемы, поэтому в данной схеме с ОУ модуляции нет, а если ОУ убрать, то она будет.

  • Like (+1) 1
Posted

Давайте попробую еще раз.
КМОП ключ состоит из двух включенных параллельно транзисторов N и P канальных. На самом деле немного посложнее. Когда на затвор N канального подается +U пит, а на затвор P-канального -Uпит, то они оба открываются. При этом напряжение, открывающее транзисторы зависит от напряжения сигнала, точнее от разности между напряжением сигнала и напряжением питания. См схему.

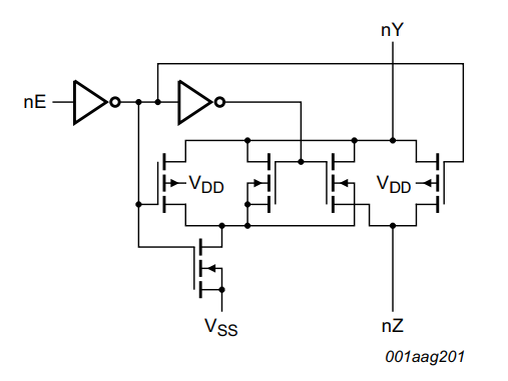

Рис. 1. Из даташита
В R-2R ЦАПе с токовым выходом напряжение на ключе крайне мало и определяется падением на открытом канале от микроамперных токов. Второй вывод ключа соединяется либо с общим проводом, либо с виртуальным нулем выходного ОУ. То есть в первом случае отпирающее напряжение и сопротивление открытого ключа зависит от величины коммутирующего сигнала, а во втором - нет.

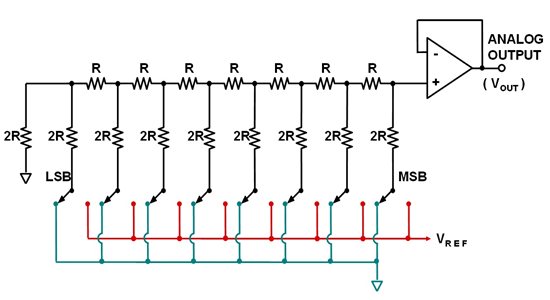

Picture background
Далее, про ОУ в тракте. Его можно убрать, если "цап" сделать на реле.
Picture background
Если принципиально не нравится ОУ в тракте, то эта коробка "не ваш случай".
Релейный коммутатор или проволочный резистор будут более линейными чем пресловутый ALPS. Но перемножающий ЦАП с ОУ линейнее любого угольного/композитного переменника (привет "ультрас" усиливающим искажения РГ с высочайшей верностью).
И последнее, выход звукоцапа сделан на тех же самых КМОП транзисторах...

  • Like (+1) 2
  • Smile 1
Posted

Всё ясно, мой поклон вам за разъяснение. Да, не мой случай, но благодарю за помощь и на будущее буду знать что это.

Posted

Модуляция это изменение сопротивления канала полевого транзистора от приложенного напряжения между каналом и затвором. Эта нелинейность создаёт вторую гармонику. Устраняется в простом ключе двумя транзисторами разной структуры, и возможно большим соотношением как  напряжения отсечки, так и напряжения управления. Искажения тем меньше, чем выше будет напряжение на затворе. У многих ключей это напряжение можно выбирать до +/- 15 вольт. Ключей сейчас выпускают  много с сопротивление канала до 50 ом.

У перемножающего ЦАПа входом является Uref , которое умножается на код. Все ЦАПы в звуковых картах перемножающие. Поэтому возможно самые низкие искажения следует ожидать при уровне затухания близком к нулю. Ключи на полевых транзисторах находясь на инвертирующем входе работают при напряжении на самом транзисторе близком к нулю, что и даёт низкие искажения.

По теме коммутатора, я взял коммутационную панель от пром оборудования, которая выглядит как поле для установки перфокарт прибора Л3-3, и припаять к ней провода с rca раз'емами на концах. Очень удобно стала все соединять в любой комбинации. Кстати, подобные панели в студиях использовали, только там были ножевые раз'емы в виде звёзды и соединялись сразу оба канала. У меня замыкающие штырьки, для левого и правого канала отдельно. Хоть я и слышу разницу в кабелях, раз'емах и проч, но в моем случае победило удобство.

Posted
2 минуты назад, AlexKorotov сказал:

Модуляция это изменение сопротивления канала полевого транзистора от приложенного напряжения между каналом и затвором. Эта нелинейность создаёт вторую гармонику. Устраняется в простом ключе двумя транзисторами разной структуры, и возможно большим соотношением как  напряжения отсечки, так и напряжения управления. Искажения тем меньше, чем выше будет напряжение на затворе. У многих ключей это напряжение можно выбирать до +/- 15 вольт. Ключей сейчас выпускают  много с сопротивление канала до 50 ом.

У перемножающего ЦАПа входом является Uref , которое умножается на код. Все ЦАПы в звуковых картах перемножающие. Поэтому возможно самые низкие искажения следует ожидать при уровне затухания близком к нулю. Ключи на полевых транзисторах находясь на инвертирующем входе работают при напряжении на самом транзисторе близком к нулю, что и даёт низкие искажения.

По теме коммутатора, я взял коммутационную панель от пром оборудования, которая выглядит как поле для установки перфокарт прибора Л3-3, и припаять к ней провода с rca раз'емами на концах. Очень удобно стала все соединять в любой комбинации. Кстати, подобные панели в студиях использовали, только там были ножевые раз'емы в виде звёзды и соединялись сразу оба канала. У меня замыкающие штырьки, для левого и правого канала отдельно. Хоть я и слышу разницу в кабелях, раз'емах и проч, но в моем случае победило удобство.

Я понял, видел такой прибор у Романа(Кружки) дома, благодарю

Posted
1 час назад, Mark Levinson сказал:

AlexKorotov, можете сделать фото или дать ссылку на коммутационную панель?

На мою? Я же сказал, что как в Л3-3, только немного больше. Фото сделаю, позже.

Posted
12 минут назад, AlexKorotov сказал:

На мою? Я же сказал, что как в Л3-3, только немного больше. Фото сделаю, позже.

Вот, источник 3 соединён с усилителем 3.


  • Like (+1) 1
  • Thanks (+1) 1
  • Smile 1
