коммутаторное устройство для самодельного унч

Agats

By Agats
in Help for beginners

 Share

Recommended Posts

Agats Proficient

Agats

Posted
Posted

Хотел спросить у местный форумчан, кто какое использует коммутаторное устройство в самодельных унч или предварительных усилителях? Хочу купить готовое решение с алика. Как понимаю это какие то релейные схемы. Была мысль купить убитый усилитель и в нем (из него) делать , но как знаю там не реле, а просто переключатель галетный или куча кнопочных переключателей, возможно и это вариант как галетный пепреключатель.  Признателен за помощь и что лучше

Сергей Б Local

Сергей Б

Posted
Posted

Я остановился на реле типа РЭC 47, компактные, контакты точно позолоченные, и переключающих контактов две пары. Самое главное их еще много на авито.

  • Thanks (+1) 1
Agats Proficient

Agats

Posted
  • Author
Posted

https://aliexpress.ru/item/1005011992642826.html?sku_id=12000057229278691&spm=a2g2w.productlist.search_results.3.4e294998yffzB9

есть такая штучка, омрон реле стоят алпс мотор и пульт.

а есть такая от галетника наверно

https://aliexpress.ru/item/32831956413.html?sku_id=65112628818&spm=a2g2w.productlist.search_results.0.5bf01885KruFn3



ужас, куча всего на алике из Remote sound source switching

Сергей Б Local

Сергей Б

Posted
Posted

Переключаю галетниками любого типа.

У меня с инфракрасным пультом засада получилась, при выключенном усилителе дальность на всю комнату, как лампы прогрелись, дальность 20 см, правда усилитель открытый. Другие пульты не пробовал, я практически не переключаю входы.

  • Like (+1) 1
Сергей А Local

Сергей А

Posted
Posted
2 часа назад, Сергей Б сказал:

Переключаю галетниками любого типа.

У меня с инфракрасным пультом засада получилась, при выключенном усилителе дальность на всю комнату, как лампы прогрелись, дальность 20 см, правда усилитель открытый. Другие пульты не пробовал, я практически не переключаю входы.

Интересно. Если перед диодами приемника и передатчика поставить поляризующую пленку поможет ли это?  С какого -нибудь старого экрана телефона снять, нарезать.

Agats Proficient

Agats

Posted
  • Author
Posted
7 часов назад, Сергей Б сказал:

Переключаю галетниками любого типа.

У меня с инфракрасным пультом засада получилась, при выключенном усилителе дальность на всю комнату, как лампы прогрелись, дальность 20 см, правда усилитель открытый. Другие пульты не пробовал, я практически не переключаю входы.

Хотел тв подсоединить через блютуз, дак, и две системы проигрыватель-фоно. Про температурное воздействие понял, благодарю

Rezvoy Local

Rezvoy

Posted
Posted
9 часов назад, Сергей Б сказал:

Я остановился на реле типа РЭC 47, компактные, контакты точно позолоченные, и переключающих контактов две пары. Самое главное их еще много на авито.

Это с каким паспортом золотые?

Russ3000 Local

Russ3000

Posted
Posted
13 часов назад, Agats сказал:

Хотел спросить у местный форумчан, кто какое использует коммутаторное устройство в самодельных унч или предварительных усилителях?

Вот такое, до него использовал разные, на галетниках, золотых реле и проч. Регуляторы громкости тоже разные и очень дорогие. Купив сей дивайс полностью закрыл тему и успокоился, понял, какую важную роль в системе играет предварительный усилитель - коммутатор.

Agats Proficient

Agats

Posted
  • Author
Posted
28 минут назад, Russ3000 сказал:

Вот такое, до него использовал разные, на галетниках, золотых реле и проч. Регуляторы громкости тоже разные и очень дорогие. Купив сей дивайс полностью закрыл тему и успокоился, понял, какую важную роль в системе играет предварительный усилитель - коммутатор.

А где покупали?

Сергей Б Local

Сергей Б

Posted
Posted
14 часов назад, Rezvoy сказал:

Это с каким паспортом золотые?

Александр, у меня когда то их было очень много, с разными напряжениями срабатывания и паспортами, они все с позолоченными контактами. Я других не видел, может быть они есть без военной приемки, но у меня таких не было.

Сергей Б Local

Сергей Б

Posted
Posted
20 часов назад, Сергей А сказал:

Интересно. Если перед диодами приемника и передатчика поставить поляризующую пленку поможет ли это?  С какого -нибудь старого экрана телефона снять, нарезать.

Вот не знаю, можно ли поляризовать ИФК.

Timvlv Enthusiast

Timvlv

Posted
Posted

Управляющее ИК-излучение нужно промодулировать по амплитуде каким-либо тоном порядка 1кГц, тогда этот тон управления не будет теряться в тепловом фоне, в том числе и освещения лампой накаливания. Делал так примерно 25 лет назад, отлично работало.

BAA Master

BAA

Posted
Posted
16 hours ago, Russ3000 said:

Вот такое,

Какой там ЦАП нашел. А чем каналы коммутируются?

Кстати сопротивление современных полевых транзисторов давно меньше такового у "мощных" реле. Например для отключения выхода УМ.

Russ3000 Local

Russ3000

Posted
Posted

Каналы коммутируются при помощи реле на землю, как я понл, потому, как сигнал не идет через контакты, что специально указано, стоит перемножающий ЦАП (LTC1590f, DAC8802, PGA2310/2311, MUSES72323, BD34701.) для регулировки громкости, индикатором и регулятором громкости является обычный поворотный переменный резистор с приводом, АЦП отслеживает угол его введения и выставляет на выходе громкость соответствующую. Также есть память на 4 входа для громкости, при переключении устанавливается громкость которая была в прошлый раз. что делает ненужным регулировку чувствительности. Имеется 2 выхода RCA - прямой и инверсный, можно подключать просто, инверсно и балансно усилители. У меня подключена пара усилителей, один с инвертированием и у него перевернута полярность выхода.

У коммутатора/регулятора много вариантов, можно приобрести наборчик и собрать самотстоятельно. Описание.

  • Thanks (+1) 2
BAA Master

BAA

Posted
Posted
38 minutes ago, Russ3000 said:

Каналы коммутируются

Что-то такое и предполагал. Большое спасибо.

Agats Proficient

Agats

Posted
  • Author
Posted
5 часов назад, Russ3000 сказал:

Каналы коммутируются при помощи реле на землю, как я понл, потому, как сигнал не идет через контакты, что специально указано, стоит перемножающий ЦАП (LTC1590f, DAC8802, PGA2310/2311, MUSES72323, BD34701.) для регулировки громкости, индикатором и регулятором громкости является обычный поворотный переменный резистор с приводом, АЦП отслеживает угол его введения и выставляет на выходе громкость соответствующую. Также есть память на 4 входа для громкости, при переключении устанавливается громкость которая была в прошлый раз. что делает ненужным регулировку чувствительности. Имеется 2 выхода RCA - прямой и инверсный, можно подключать просто, инверсно и балансно усилители. У меня подключена пара усилителей, один с инвертированием и у него перевернута полярность выхода.

У коммутатора/регулятора много вариантов, можно приобрести наборчик и собрать самотстоятельно. Описание.

А у вас нет своего цапа , поэтому используете цап в этом предусилителе?  Т,е сигнал проходит через какие то цап не аналогово?

Russ3000 Local

Russ3000

Posted
Posted

ЦАП есть и тоже его изготовления ATDAC-15 полной комплектации, с аналоговым регулятором внутри и одним аналоговым входом, чего мне оказалось мало, магнитофон, ЭПУ. тюнер и второй магнитофон требуют коммутации, пробовал на галетнике. релюшках и прочие вещи, не то совсем, оставалось только перетыкать RCA разъемы известного производителя из Лихтенштейна, что совсем не удобно, спас коммутатор - регулятор громкости и он победил за явным преимуществом релейные и прочие коммутаторы, а также регуляторы громкости, единственно что не пробовал в громкость - регулятор на трансформаторах, собирался,, но не успел, а теперь и не хочется ничего менять.

Mark Levinson Local

Mark Levinson

Posted
Posted

RUS, подскажите, как этот регулятор громкости WaVega-2 по сравнению с Никитинским на реле от antecom. Никитинский сильно проигрывает? В описании написано, что можно подключить Никитинский регулятор, может родной регулятор WaVega-2 лучше?

Agats Proficient

Agats

Posted
  • Author
Posted

что такое - "использование умножающего ЦАПа (MDAC) для регулировки громкости, и т.д."?

Сигнал аналоговый проходит через что то ?

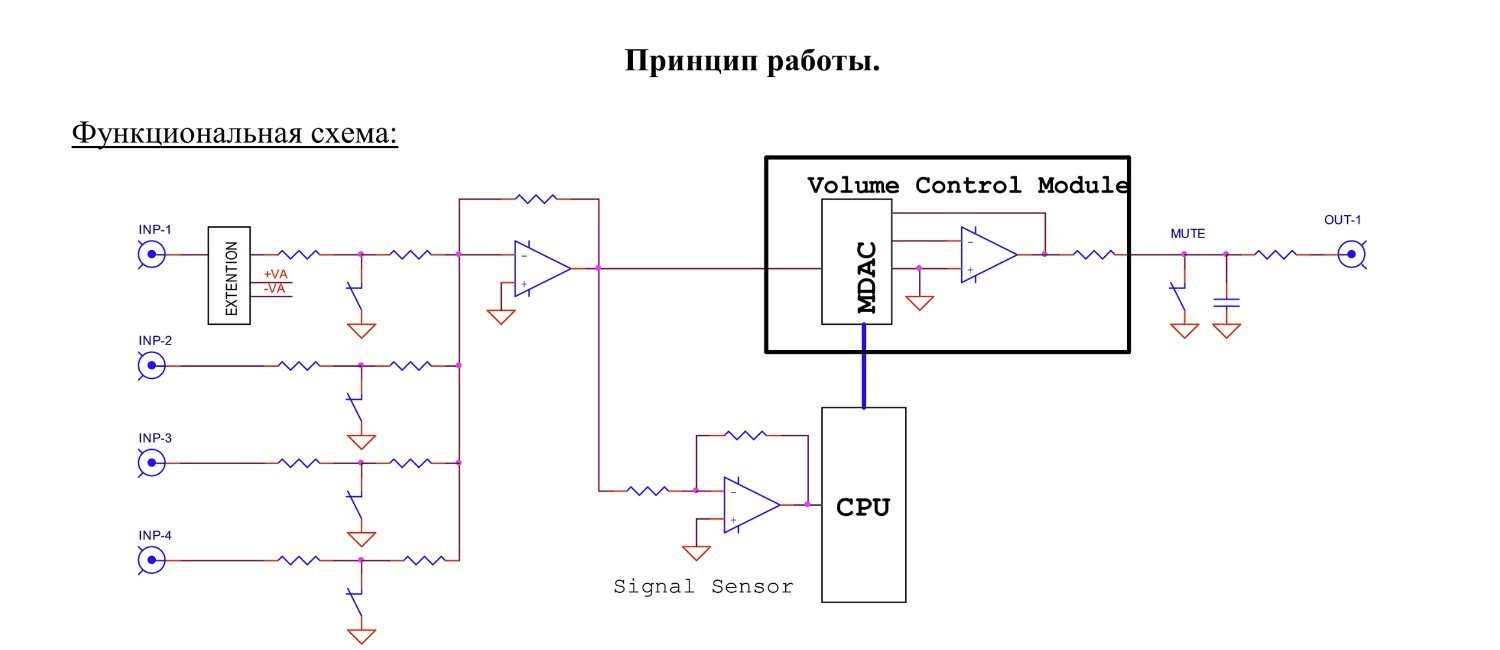

mdac.thumb.jpg.074730de116336680d6b7e35d47de1bf.jpgэто WaVega2. Т.е сигнал проходит через какие то ОУ и какие то еще мдак?

Но это же не тот сигнал что идет с аналога винил - тапе , а уже другой сигнал на выходе, обработанный, я правильно понимаю?

Вернусь к первому посту, пока я понимаю что это чисто вход реле выход, без обработки сигнала

https://aliexpress.ru/item/1005011992642826.html?sku_id=12000057229278691&spm=a2g2w.productlist.search_results.3.4e294998yffzB9

4 выхода, вкл выкл, громкость, каналы всё с пульта. Сигнал не обрабатывается никак, поступает на рца и по реле идет на выход рца. (я так думаю)

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted
4 часа назад, Agats сказал:

что такое - "использование умножающего ЦАПа (MDAC) для регулировки громкости, и т.д."?

Сигнал аналоговый проходит через что то ?

Вот нашел, почитайте принцип такого регулирования.
