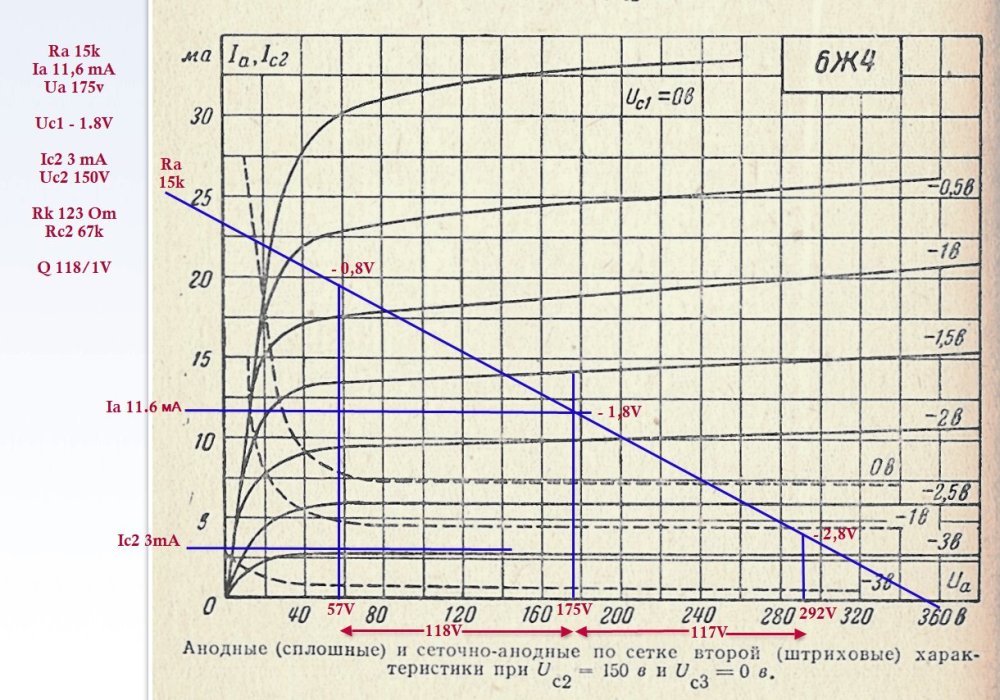

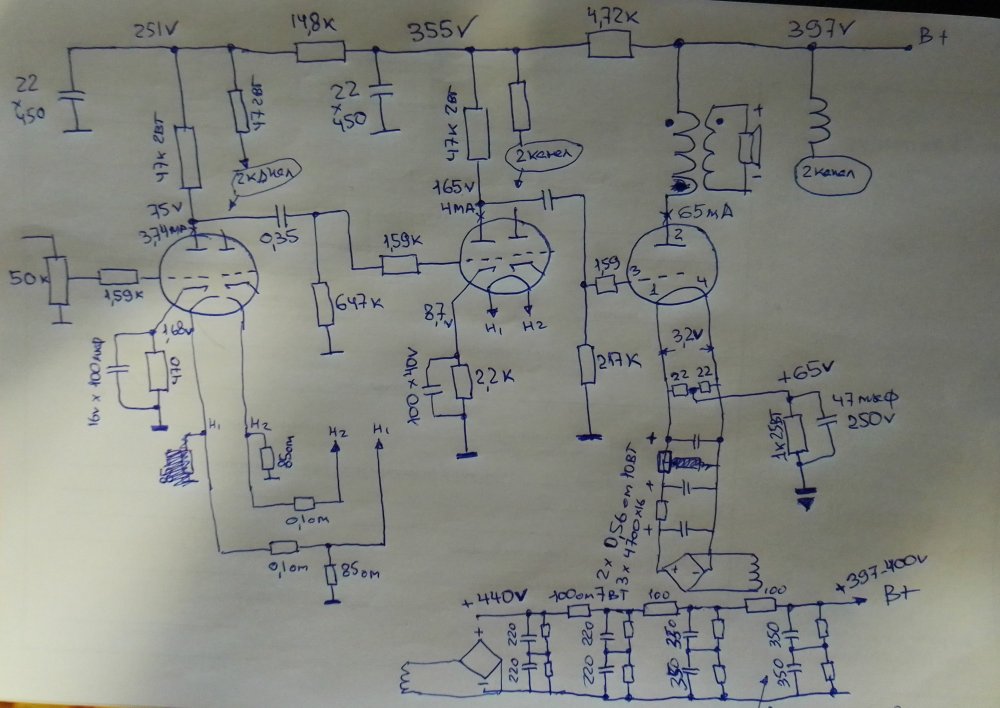

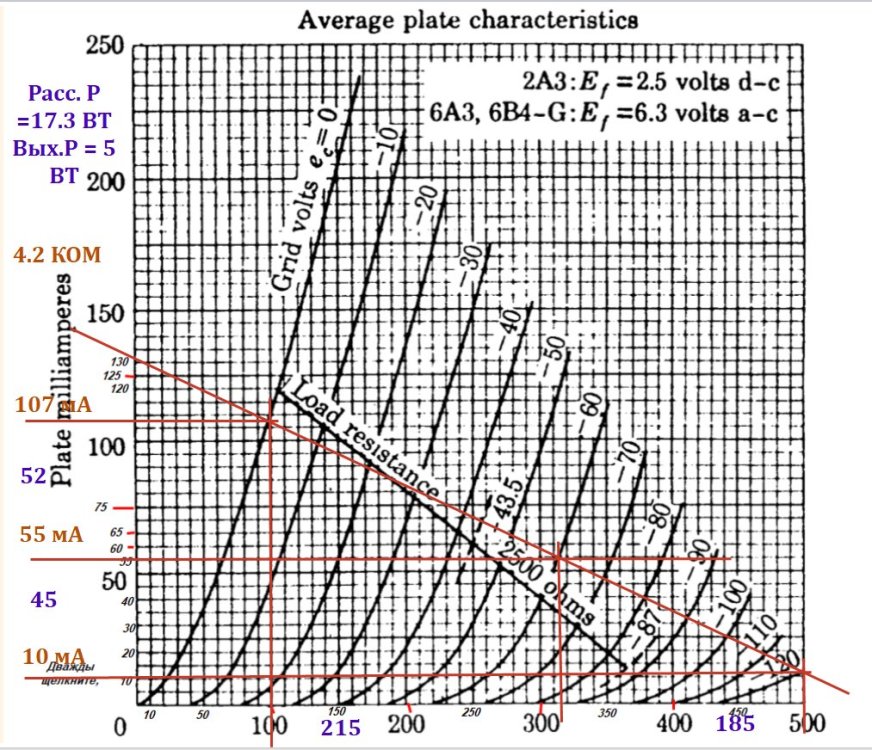

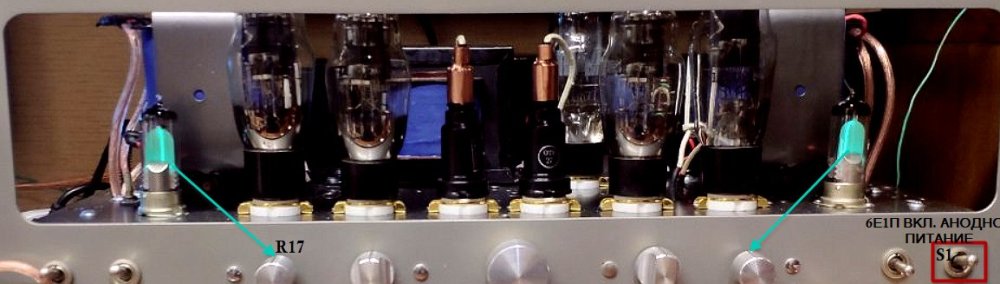

Однотактный усилитель 6Ж4 + 6С4С, 6П9 + 6С4С, 2 х 6R7G (6Г1) + 6С4С
-
Recently Browsing 0 members
- No registered users viewing this page.
-
Клубы
-
Радиорынок
Public Club
-
ROCK-N-ROLL FOREVER!
Open Club · 9 members
-
MASTER TUBER
Open Club · 4 members
-
.cropped.jpg.ec7a2005015b0b602193d2aed2ca14e7.jpg)
Hi-end по-русски
Open Club · 57 members
-
Кружкин Дом
Open Club · 31 members
-
Излишки тумбочки
Public Club
-
Радиолюбительские технологии
Open Club · 8 members
-
Магазин Иван Иваныча
Public Club
-
Джаз от SJ
Open Club · 24 members
-
Тестовый клуб
Open Club · 19 members
-
БАЛАНС
Read Only Club · 1 member
-
-
Сообщения
-
By Евлампий 2 · Posted
Спасибо за комменты. И - конечно, с Рождеством Христовым всех нас! Не хочу жевать сопли насчет 20-й Танги, у меня сильно несовпадающие наблюдения насчет ее звучания в зависимости от тока покоя... и вообще ее звучания. Да и обсуждаемая выходная лампа все-таки не так уж требовательна к драйверу (конечно было бы лишним настаивать на применявшихся в оригинале АС2, ЕВС1, ЕВС33, РЕНСов всяких, Аф7 и им подобных, но где-то на полпути от задохликов к мощным уже становится хорошо, и диктовать начинают уже другие факторы. Сейчас у меня в фаворе все же прямонакалы, но это мои тараканы, а раньше перебирал всякое, и годы назад, кстати, "звездчатая" Ал4 (в моем случае) убедительно стоптала конкурентов, хотя крутизна-то аж 7: исключения существуют, чтобы подтвердить правила). Но, в конце концов, вы выбрали концепт-подход, воплотили, и вам зашло... Чего же боле? - хочется написать вслед за Татьяной, и тут же самому себе ответить: а нефиг боле, автор прав, ибо так видит. Поэтому - просто рассказывайте дальше, интересно. -
Это дифкаскад? Сразу так не нашел, может есть где подробное описание и схема. В статье Трошкина что-то не понял. Именно ток сетки. Баз выходных ламп синус выглядит также как и на катодном резисторе -
-
Два слова, прежде чем перейду к 41мхр. Считаю, что голос устройства должен формироваться одним элементом. Задача остального тракта по возможности донести этот голос в неизменном виде. В ФК это в идеале м.б. ГЗС, в усилительном тракте- первая лампа предусилителя. Поэтому здесь для меня представляет ценность именно "технократическая", т.е. нейтральная, подача. Это лично мое мнение и я не считаю его единственно верным). 41мхр. У этой лампы совсем не высокая крутизна- 7,5. Для сравнения у той же АД1 - 6, 417А- 27, 6С45П- 45. Из очевидных плюсов низкое внутреннее сопротивление и приличный ток анода 40мА. В каскаде лампа работает с током 29мА, что является практически предельным для МКТ и НС-20 лучше всего звучит именно в этом предельном режиме! Но здесь становится критична величина внутреннего сопротивления лампы, для сохранения полосы на НЧ. Если уменьшить ток, например, до 25мА, звук стекленеет. Ниже 20мА становится "жирным", драйвер перестает справляться с выходной лампой. Вообще, проблема такого драйвера, по моему мнению, в том, что ему обязательно нужен свой драйвер. В макете таким хорошо выступила 182сс с трансформатором 5к/600 и током около 7мА. Поэтому сейчас перемещаю 182-ю в пред с большей нагрузкой, но и в более токовом режиме. Кажется проще перечислить драйверы, которые я не испробовал))). Всего так сразу не вспомнить, навскидку: VT25, Е408, EF14, AL4, EL3, е182сс, 41мр, 41мхр, разные варианты двухкаскадных драйверов, вроде 337-371А. Больше всего для двух каскадного УМ понравились ML4, перепробовал много вариантов Marconi, Cossor, GEC. Один немаркированный вариант (скорее всего тоже Cossоr) по ВАХ больше соответствовал АС/Р, чем ML4.
-
By Евлампий 2 · Posted
Спасибо за уточнения - да, я кое-где ступил, теперь понятнее. Насчет заводских трансов-регуляторов: вообще, если взять Саутер 9335 с буковкой z (и не нагружать его по вторичке), то он обычно оказывается предпочтительнее резистора - но, видимо, в ваше случае не срослось. Если решитесь вернуться к теме, на этом форуме есть люди с богатым и подтвержденным опытом мотания более качественных регуляторов: рискну утверждать, что потенциал у таких решений все-таки выше - возможно, вам просто не повезло, звезды не так легли. Остались лишь нюансы по выбору активной элементной базы, но это, в конце концов, вопрос индивидуальных предпочтений, принципиальным не является. Робко намекнул бы только насчет попробовать альтернативный прямонакальный кенотрон в преде - если не РГН, то хотя бы тот же Аz12, что и в оконечном, или даже лучше UU какой-нибудь - уверен, замена будет слышна в "гативную" сторону. А в оконечном вместо МХР предложил бы попробовать при возможности хотя бы МР41 (лучше "глоуб", коссор делал неплохие), Мл4 или Ас/Р - цоколевки совпадают, перепаивать ничего не надо, они более-менее впадут в режим и так; в их сочетании с 20-й Тангой диапазон частот пострадать не должен. В целом же тракт зачетный, приятно позавидовать. А акустика? -
.thumb.jpg.32baf900faf41b0728b9c68dae00a77c.jpg)
Безотносительно схемы. Всё, что не имеет защиты - крайне сомнительно. В реалиях - всегда настает момент. Это из опыта ремонта и сопровождения серийных изделий, не всегда "своих". Еще и луддиты бывают и любопытные, которые рельс в пилу. И это - главное. Это же не сотнями, да 24*7. Как говорил ... - остатки после подбора деталей можно продавать конкурентам... Зачем копировать схемотехнику кремния - отдельный вопрос. Особенно интегральную. Где элементы не просто "одинаковые", но еще и одной температуры... с частотами на порядки выше. Кстати ламповая в транзисторных - нисколько не лучше. При достаточной простоте серийных усилителей Н.Пасса, обратите внимание на количество транзисторов. (Почему Пасс? Информации больше и взаимодействует с "простыми смертными", не смотря на явный талант и успех) -
By Владимир Перепелкин · Posted
В схеме усилителя грубая ошибка. При входе в ограничение ток транзистора VT7 ограничен только резистором R17. VT7 вынесет, R10, R17 выгорят. И коррекция хреновато выполнена. C6 C8 открытые ворота для помехи из цепей питания, C9 выводит из под петли ООС выходной каскад. Как следствие медленно спадающий ряд гармоник высокого порядка. Неземое "наслаждение". -
Возможно твз "кривой", пииведенка обмоток относительно центра отличается, из-за этого такая картина, по крайней мере у меря однажды такое явление наблюдалось, либо с ФИ беда какая-то, попробуйте парафазный ФИ -
Покажите начало ограничения, там симметричный сигнал? -
Без выходных ламп как выглядит? Похоже на ток сетки.
-
Михаил, доброго дня! Благодарю за проявленный интерес. Вопросов действительно много, постараюсь в нескольких сообщениях подробно на все ответить. Если что упущу, обязательно дополню позже. За свою практику делал два подхода к трансформаторным РГ. Первый был давно в конце "нулевых" на Саутер. Второй лет десять спустя на Silk. Оба неудачные. Понимаю, что здесь дело только в моей конкретной реализации. Сам я, к своему стыду, не научился в свое время изготовлению моточных изделий, поэтому вынужден использовать фабричные изделия. А здесь выбор не так велик и качество не всегда оправдывает ожидания. Судя по номиналу потенциометра 10 кОм вопрос касался этой части схемы: Этот вход "вспомогательный", т.с. без претензий). Танго FT-1001 - внешнее устройство, оптимизированное на работу с сопротивлением источника 150 Ом. Допустима работа с источниками 150-1 кОм. Фото из сети, для примера: РГ в данном устройстве скорее бонус, главный профит заключается в изолирующих трансформаторах и дополнительном третьем нулевом проводе, что превращает в принципе ущербное двухпроводное RCA соединение компонентов в трехпроводное (XLR) и, как Вы сказали, делает провода не звучащими). Главный вход предусилителя с РГ 50 кОм, потенциометр - Alps RK50: Здесь при выходном сопротивлении DAC (выходной каскад DAC КП на е188сс) на балансном выходе 400 Ом, входное сопротивление предусилителя составляет 12,5 кОм. В ФК (схему пока не публиковал) нагрузка 600 Ом на вторичке выходного трансформатора, поэтому выходной каскад корректора видит нагрузку 600 // 12,5 кОм.
-
By Владимир Перепелкин · Posted
Я сейчас оскорблю религиозные чувства верующих - Обычный народный КТ818 будет работать еще лучше. -
-
Пож. поделитесь информацией в чем причина, на Ваш взгляд. Нередко читал на DAстерео, как транс мотается-мотается, да бескаркасный, да супер-проводом и т.д. и т.п., а потом пользователь измеряет осциллографом, а там бац, и выбросы по верхам на меандре. Собрал ФиРН по такой схеме. Левая половинка все нормально, на аноде 28В RMS. Зато правая половинка неважно - сигнал на Rк без искажений, а на выходе Rа без искажений только 15В. Дальше наблюдаю вот такой синус. Вопрос, почему это происходит и главное как с этим бороться.
-

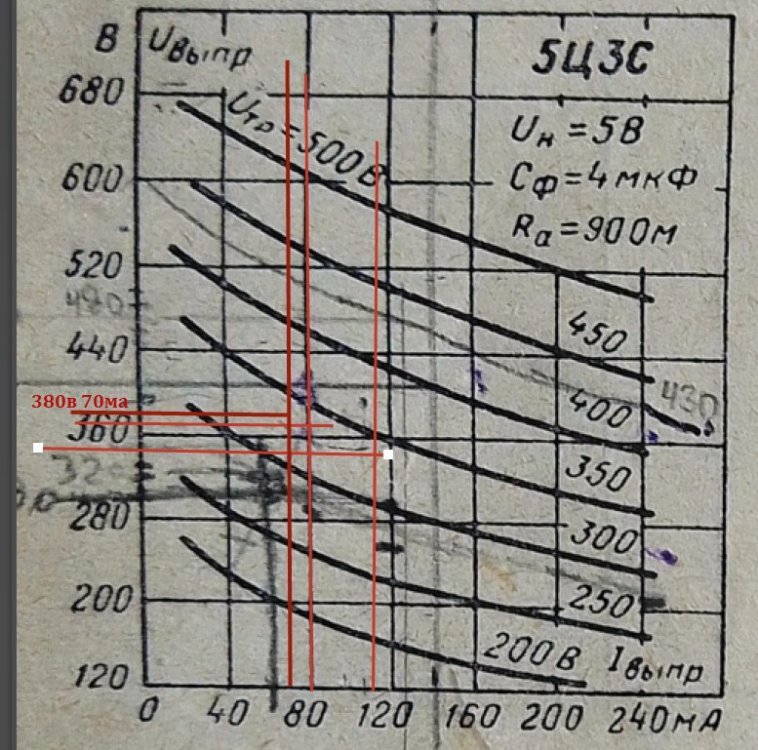

C учетом высокого вторичного напряжения и, соответственно, высокого сопротивления обмотки трансформатора, при указанных параметрах фильтра, переходный процесс заканчивается примерно через 12 секунд. Апериодический, без выброса.
-
-
