Однотактный усилитель 6Ж4 + 6С4С, 6П9 + 6С4С, 2 х 6R7G (6Г1) + 6С4С

[ТимВал]

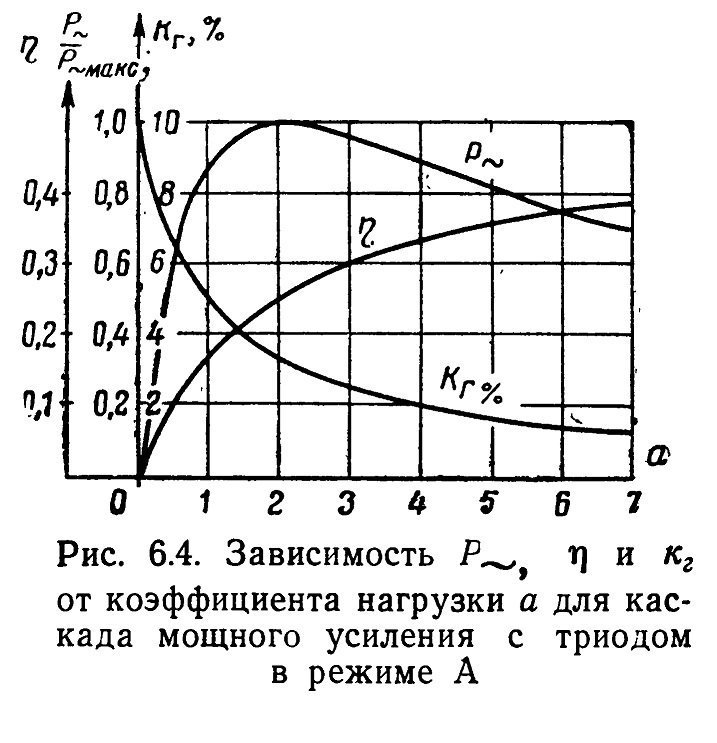

Если исходить из того что Ri 6С4С равна примерно 1 кОм., то максимум мощности будет при Ra=2 кОм.

Почему выбрано 4,2 кОм.? Почему не 3 кОм или 6 кОм или 8 кОм?

П.С. нижняя шкала это соотношение Ra\Ri



[Normann]

5 минут назад, ТимВал сказал:

Если исходить из того что Ri 6С4С равна примерно 1 кОм., то максимум мощности будет при Ra=2 кОм.

Почему выбрано 4,2 кОм.? Почему не 3кОм или 6 кОм или 8 кОм?

Предположу, что кроме максимальной мощности есть и другие критерии выбора анодной нагрузки. У меня лично приоритет смешён в сторону большей для улучшения демпфирования нагрузки и у уменьшения общего Кни. Мощность важна конечно, но она не всегда на первом месте. Каждый выбирает сам наиважнейшее.

[ТимВал]

И какое наилучшее соотношение стоит выбрать, или всего понемножку?

Мне кажется 3% КНИ это не так уж и много, а если двухкаскадный УНЧ с "компенсацией" предусилителем, так и вообще можно в нули выйти...

Что скажут опытные Аксакалы посчитавшие и собравшие не один УНЧ на 6С4С....

[Normann]

2 минуты назад, ТимВал сказал:

И какое наилучшее соотношение стоит выбрать, или всего понемножку?

Моё субъективное ощущение по 2А3 - 2,5К для ОЯ, 3,5К для ФИ, 5К+ для большого НЧ рупора.

[Stan Marsh]

37 минут назад, ТимВал сказал:

Если исходить из того что Ri 6С4С равна примерно 1 кОм., то максимум мощности будет при Ra=2 кОм.

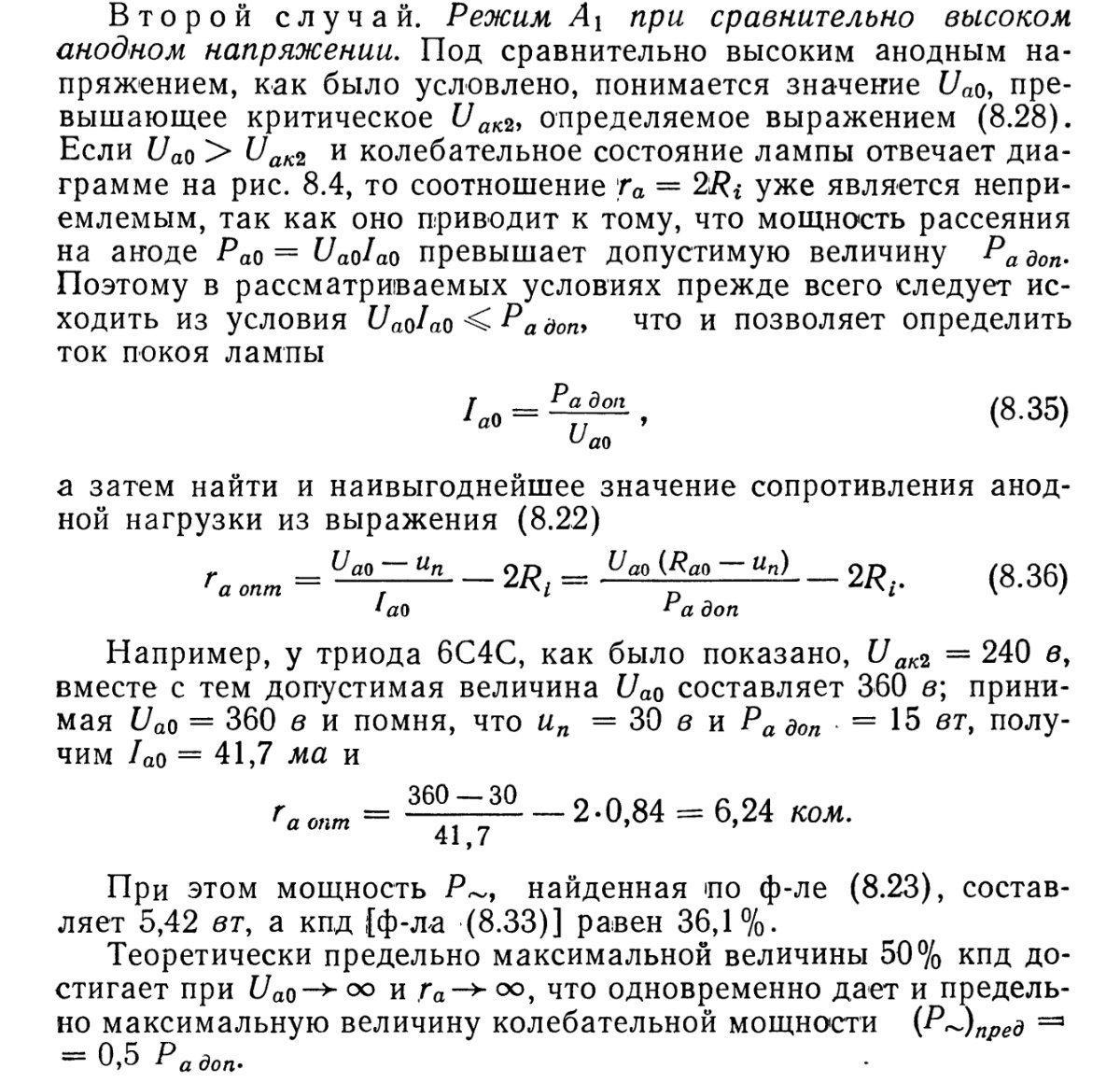

Как известно, это для "сравнительно низкого анодного напряжения"©Войшвилло, для бОльших напряжений, смотрим его же:



[Ollleg]

1 час назад, ТимВал сказал:



Если исходить из того что Ri 6С4С равна примерно 1 кОм., то максимум мощности будет при Ra=2 кОм.

Почему выбрано 4,2 кОм.? Почему не 3 кОм или 6 кОм или 8 кОм?

П.С. нижняя шкала это соотношение Ra\Ri



Во первых на  приведённой схеме не предельно-максимальный режим в 5 ВТ вых. мощности (один из промежуточных), во вторых просто "подогнан" под имеющийся ТВЗ . 5 кило в таком режиме лучше, а при возможно максимальном по всем параметрам  без превышения рассеивания (а зачастую многие как раз превышают и лампа работать продолжает долго и счастливо) Станислав уже привёл выше.

Я лично пробовал в макетах и готовых уси на 6с4с с разными режимами и нагрузками ТВЗ в 1.5 . 2.0 , 2.5 , 3.0 , 3.5 , 4.2, 5.0, 8 и 10 кило, вот как лично по мне, на мой ух - 3.....4 кило для лампы в самый раз при 300 - 350 вольт на аноде (реально, за минусом смещения и тех 5-10вольт, что скушает вых. транс)  При превышении 5 кило твз и выше звук становится "неинтересным", более плотным и монотонным, как будто лампа "задыхается", уж прошу прощения за столь "диковинное" сравнение. Хотя по характеристикам усилитель становится лучше, но весь кайф первого ватта куда то улетучивается - пресный звук выходит. При меньшем сопротивлении , чем 3 кило, наоборот, звук "неуправляемый", широкий, хочется его руками "собрать и сжать", что бы не "разбегался......

Соответственно акустика бумажная, на компрессионниках пофиг, что 2.5, что 6-7 кило, мягко , но неинтересно булькает, не для этой лампы они...

Всё сугубо моё личное мнение от собственного опыта , возможно кардинально отличающееся от мнения других участников.



[Normann]

7 минут назад, Ollleg сказал:

При превышении 5 кило твз и выше звук становится "неинтересным", более плотным и монотонным, как будто лампа "задыхается", уж прошу прощения за столь "диковинное" сравнение.

Олег, у меня анодная за 8К, не смейся! ))) И этот вариант нравится значительно больше, чем 5К. На аноде - 285-290в, фикс. Никакой сдавленности нет, как и зажатости.

[Ollleg]

17 минут назад, S.Laptev сказал:

Что за компенсация предусилителем, нобелевка?

Предположу, имеется в виду, когда одна кривая половинка лампы  пол. полуволна "выравнивает" сигнал второй половинкой следующего каскада. Почему то забывается, что для полноценного "выравнивания" 2 лампы должны быть одинаковыми и работать в одинаковых режимах по напр. и току, остальное что-то как-то немного тужится "выравнить", но по сути .... На бумаге может быть красиво и даже работать в схеме, ЕСЛИ мы самолично снимем анодно-сеточные характеристики и строго по ним построем графики, и не факт, что через год половинку "не разбегутся", даже если не просто снимали а.с.х., а ещё и прожиг лампам при этом делали.

В общем одни предположения, далёки от реальности.

[Ollleg]

1 минуту назад, Normann сказал:

Олег, у меня анодная за 8К, не смейся! ))) И этот вариант нравится значительно больше, чем 5К. На аноде - 285-290в, фикс.

Так я и говорю, это мой опыт и только лично мой, на моих колонках. Почему я должен смеяться? Разная акустика, разный результат, вполне закономерно.

[Stan Marsh]

17 минут назад, Ollleg сказал:

Предположу, имеется в виду, когда одна кривая половинка лампы  пол. полуволна "выравнивает" сигнал второй половинкой следующего каскада.

Ага, это в 90-х годах заново открыли радиолюбители. А может просто прочитали учебники 30-х.





[ТимВал]

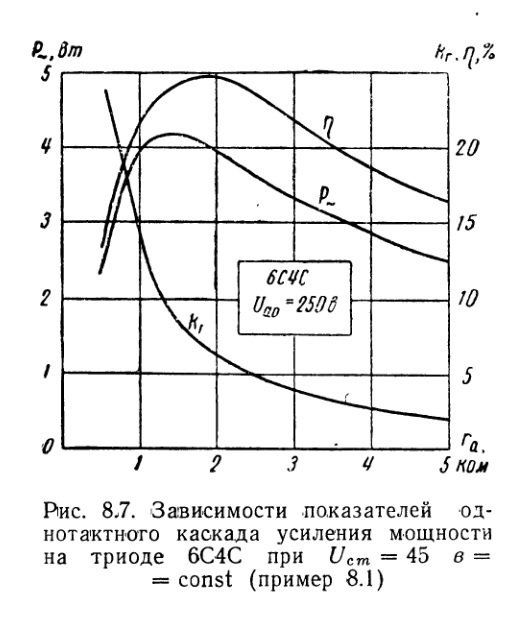

У Войшвилло график приведён и как раз по 6С4С. Но при 250в.

Этому можно верить?  Впрочем кто я такой чтобы сомневаться..

Хочется мне собрать Se на 6С4С(2А3)  с предельным Еа в 350в., вот и примеряюсь что намотать. Видимо следует ориентироваться на Ra=7...8 кОм.



[Ollleg]

56 минут назад, S.Laptev сказал:

Он написал про предусилители, а это в нормальном понимании отдельный блок, а должен был написать про предоконечный каскад, или драйвер, как сейчас модно говорить, значит подразумевал способ компенсации чётных гармоник, сомнительный и трудно реализуемый.

И что ему дают эти 3% или даже больше, если это максимально возможная мощность, а слушать он будет на малой, в идеале на 0,5 ватта.

Сергей, ну он просто немного некорректно выразил свою мысль, но мы то все поняли, что имелось в виду.

Оконечник - лампа на выходе, Драйвер переименован в предусилитель, но суть ясна, отдельных предусилителей в классическом понимании этого термина таковых не бывает и быть не может, ясно как божий день.... Если только не "заточен" под один конкретный оконечник



27 минут назад, ТимВал сказал:

У Войшвилло график приведён и как раз по 6С4С. Но при 250в.

Этому можно верить?  Впрочем кто я такой чтобы сомневаться..

Хочется мне собрать Se на 6С4С(2А3)  с предельным Еа в 350в., вот и примеряюсь что намотать.



Мотать хороший твз на 6..8 кило дело непростое, больше профессионалам под силу, т.что боюсь, с этим будут проблемы. Но попытаться всегда можно, чем чёрт не шутит? Только убедительный совет, не применяйте для этого непростого дела выходники с детский кулачок.

Кстати, можно Normannа попросить дать исходные на такой ТВЗ, как мастер он обязательно подскажет.



45 минут назад, Stan Marsh сказал:

А может просто прочитали учебники 30-х.

Стас, ты где то приводил выдержку из старых учебников по этому поводу, можно попросить тебя повторить её, для большего понимания данного процесса?

Спасибо.

[ТимВал]

Надеюсь что справлюсь, опыт вроде есть.

[Normann]

12 минут назад, ТимВал сказал:

У Войшвилло график приведён и как раз по 6С4С. Но при 250в.

Этому можно верить?  Впрочем кто я такой чтобы сомневаться..

Хочется мне собрать Se на 6С4С(2А3)  с предельным Еа в 350в., вот и примеряюсь что намотать. Видимо следует ориентироваться на Ra=7...8 кОм.



А почему бы просто на ВАХ нагрузочную не нарисовать, приближенную к кривой макс. мощности анода, по касательной в выбранной раб. точке? Это если требуется снять с лампы максимум. При таком анодном явно около 7К получится в оптимуме.
