Есть однотактый выход на 6ф3п. Захотелось узнать какой ток экранирующей сетки в выходном каскаде. Выходной трансформатор построен по принципу - 25% отвод для ультралинейного включения экранной сетки. Замеры показали следующее. При общем сопротивлении 330ом первички, на этих 25% обмотки 4,3В, на оставшихся 75% - 13,1В. Суммарно на трансформаторе падает 17,4В. В принципе, логично, исходя из соотношениея ответвления для экранной сетки 25/75. Но я не понимаю в таком случае, получается, что на обоих этих участках течёт примерно одинаковый ток? Мне то думалось, что на верхних 25% обмотки будет большее падание напряжения, так как там течёт и экранный ток, и анодный. То есть напряжение на 1/4 обмотки должно быть выше, чем 25% обэт общего напряжения на первичной обмотке выходного трансформатора. Где ошибка ? Как оценить ток экранной сетки ?

Posted

Ток экранной сетки весьма небольшой по сравнению с анодным, вполне можно не заметить его. При измерениях на трансформаторе с нестабилизированным БП желательно отслеживать сразу все напряжения в моменте, иначе пара десятых легко потеряется. Самое простое - впаять резистор в цепь экранной сетки и проверить падение напряжения на нём.

  • Like (+1) 1
Posted

Мерила мультиметром в разрыв. Как и ожидалось, ток экранной сетки, измеренный - 11мА. И в таком случае я действительно не понимаю, как это может быть, что на верхней части первичной Обмотки выходного трансформатора 4,2В, на нижней 12,8В, при общем токе катода в 53мА. Как так?  Ведь получается, что сопротивление нижней 75%ой части обмотки равно 0,75*330=247,5ом. Значит, с учётом тока анода равного 53мА-11мА= 42мА, напряжение на этой части обмотки должно быть 247,5ом*42мА= 10,4В. А по факту оно делится 25/75 %. Как будто в любой части обмотки течет 53мА. Как так?

Posted

Был тут некий РэдСтар. Тоже демонстрировал практические чудеса, не вникая в теорию.

Вам посоветовали -  поставьте два резистора в анодную и второсеточную цепь.

Posted
1 час назад, Katharina Richter сказал:

Мерила мультиметром в разрыв. Как и ожидалось, ток экранной сетки, измеренный - 11мА. И в таком случае я действительно не понимаю, как это может быть, что на верхней части первичной Обмотки выходного трансформатора 4,2В, на нижней 12,8В, при общем токе катода в 53мА. Как так?  Ведь получается, что сопротивление нижней 75%ой части обмотки равно 0,75*330=247,5ом. Значит, с учётом тока анода равного 53мА-11мА= 42мА, напряжение на этой части обмотки должно быть 247,5ом*42мА= 10,4В. А по факту оно делится 25/75 %. Как будто в любой части обмотки течет 53мА. Как так?

Хотелось бы знать параметры выходного трансформатора. Дело в том, что сопротивление 25% обмотки по виткам, начиная от начала будет составлять менее 25% общего сопротивления обмотки (в омах), т. к. длина витка в начале обмотки меньше. Реальное сопротивление каждой части обмотки омметром измеряли?

Posted
27 минут назад, Den101 сказал:

Хотелось бы знать параметры выходного трансформатора

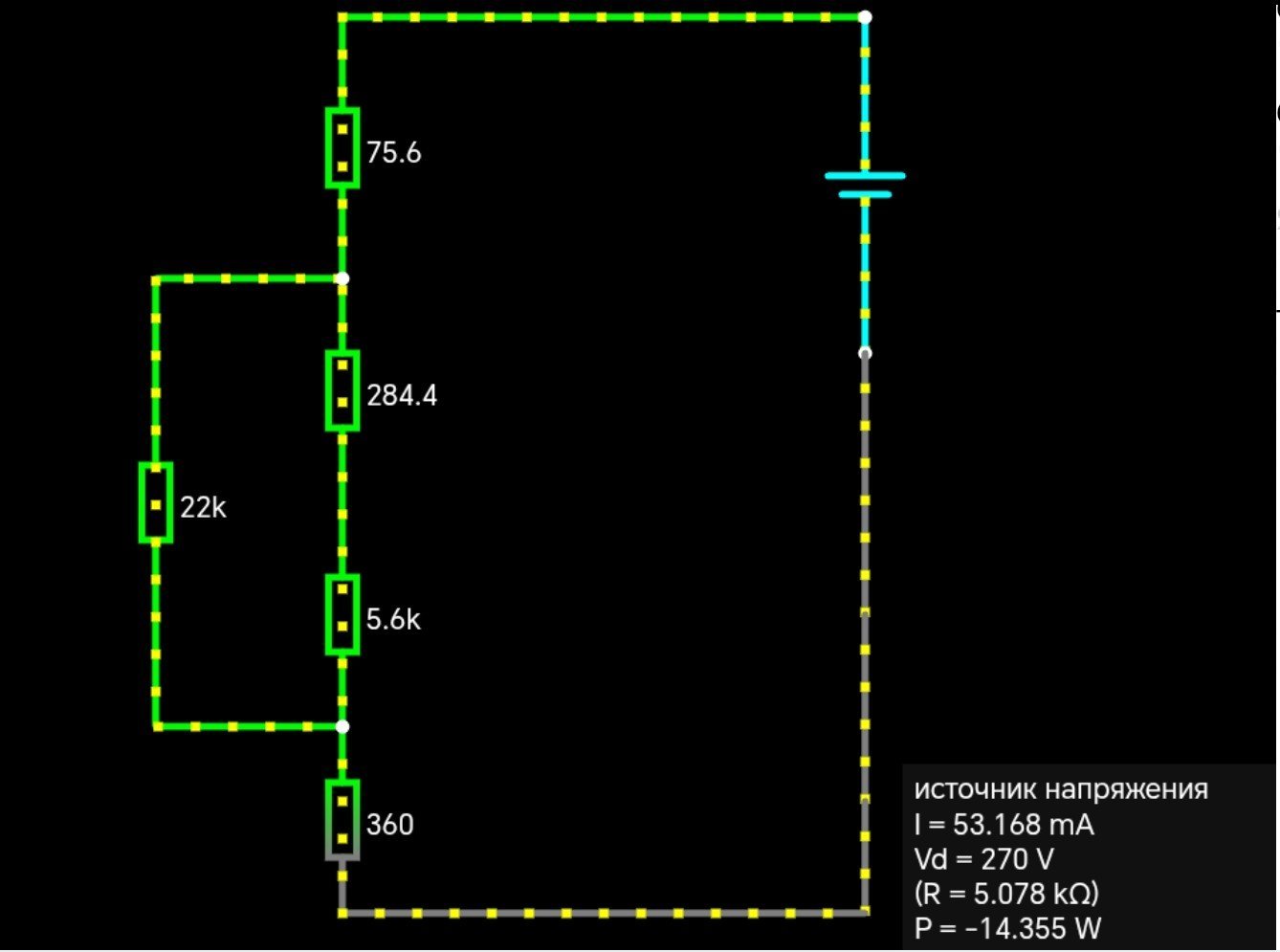

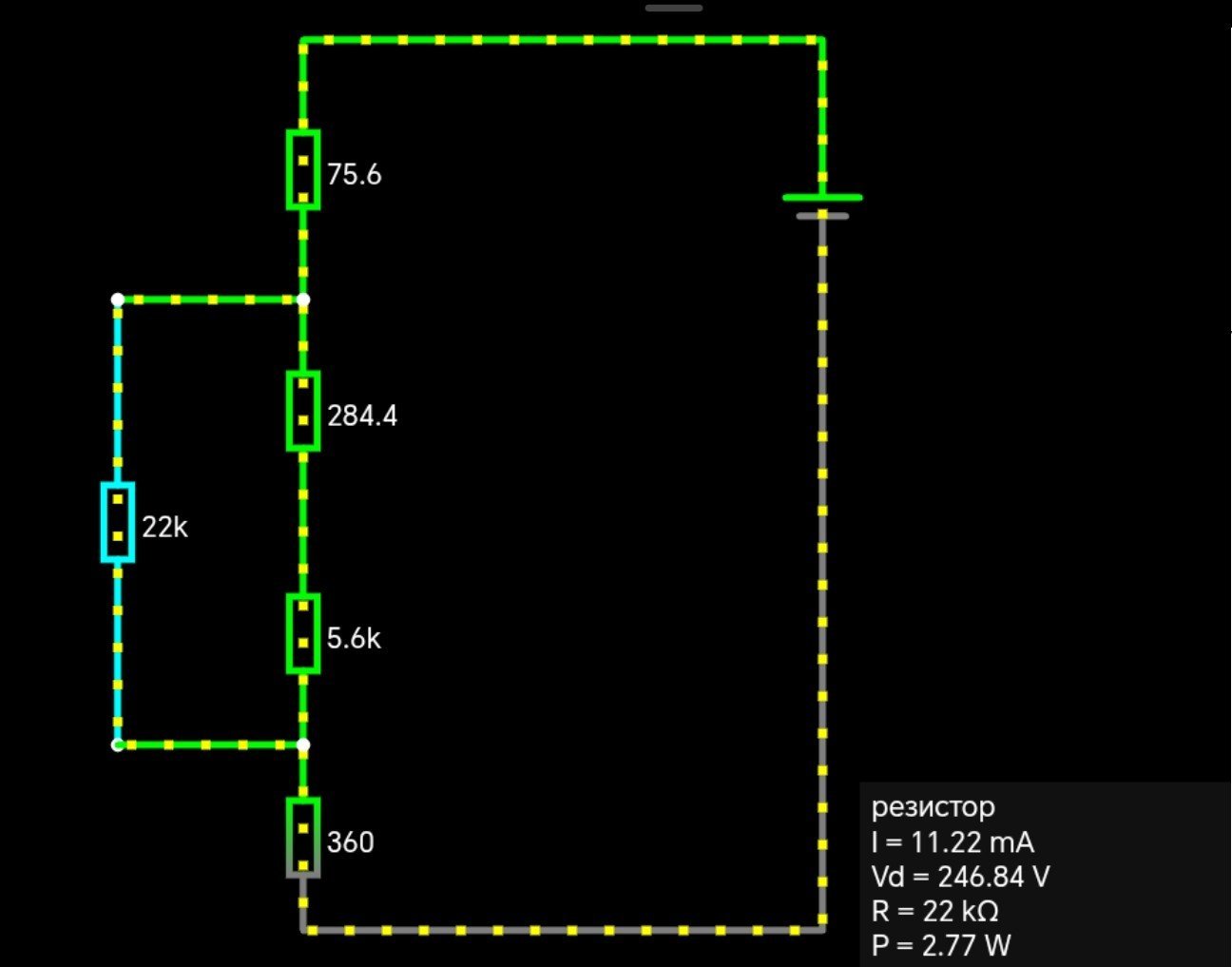

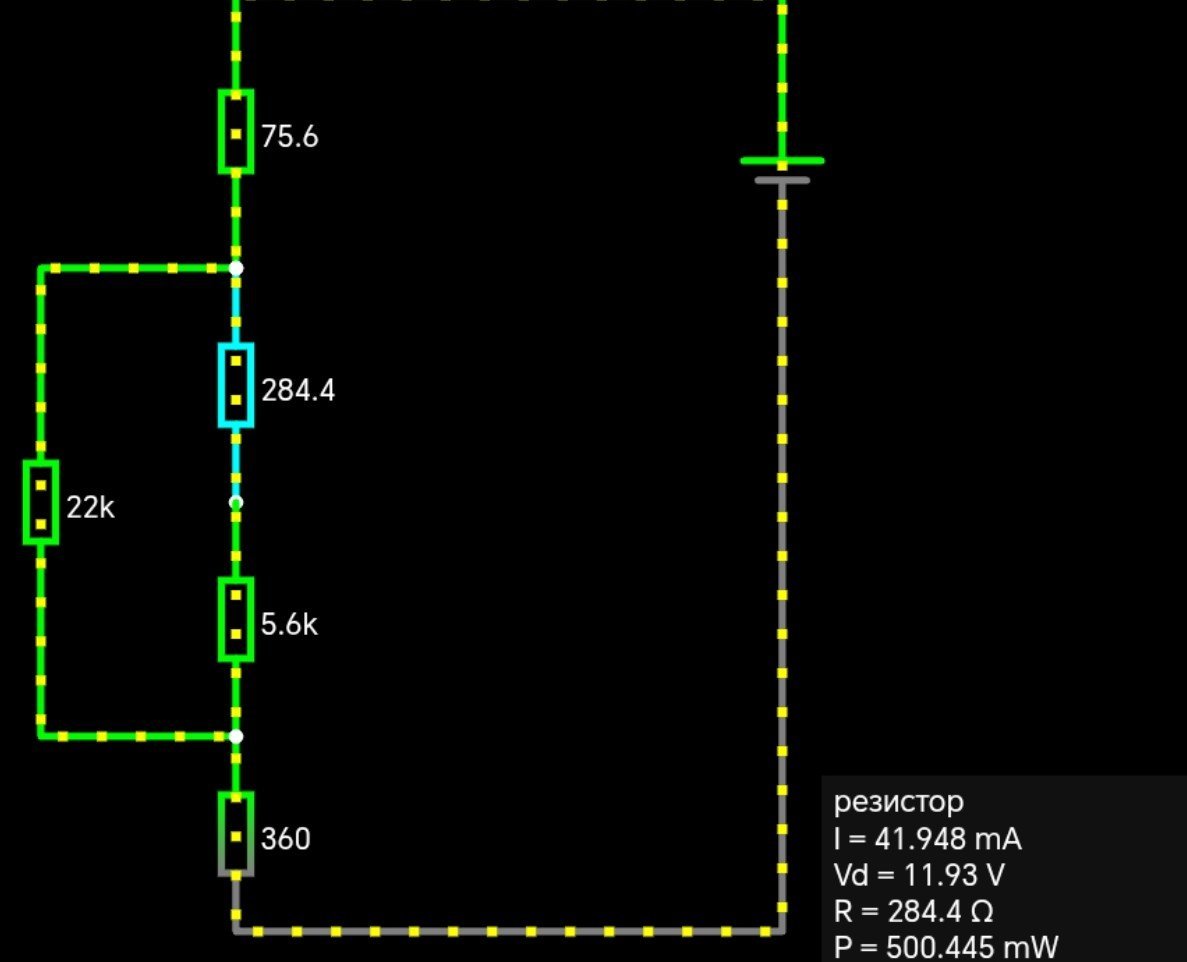

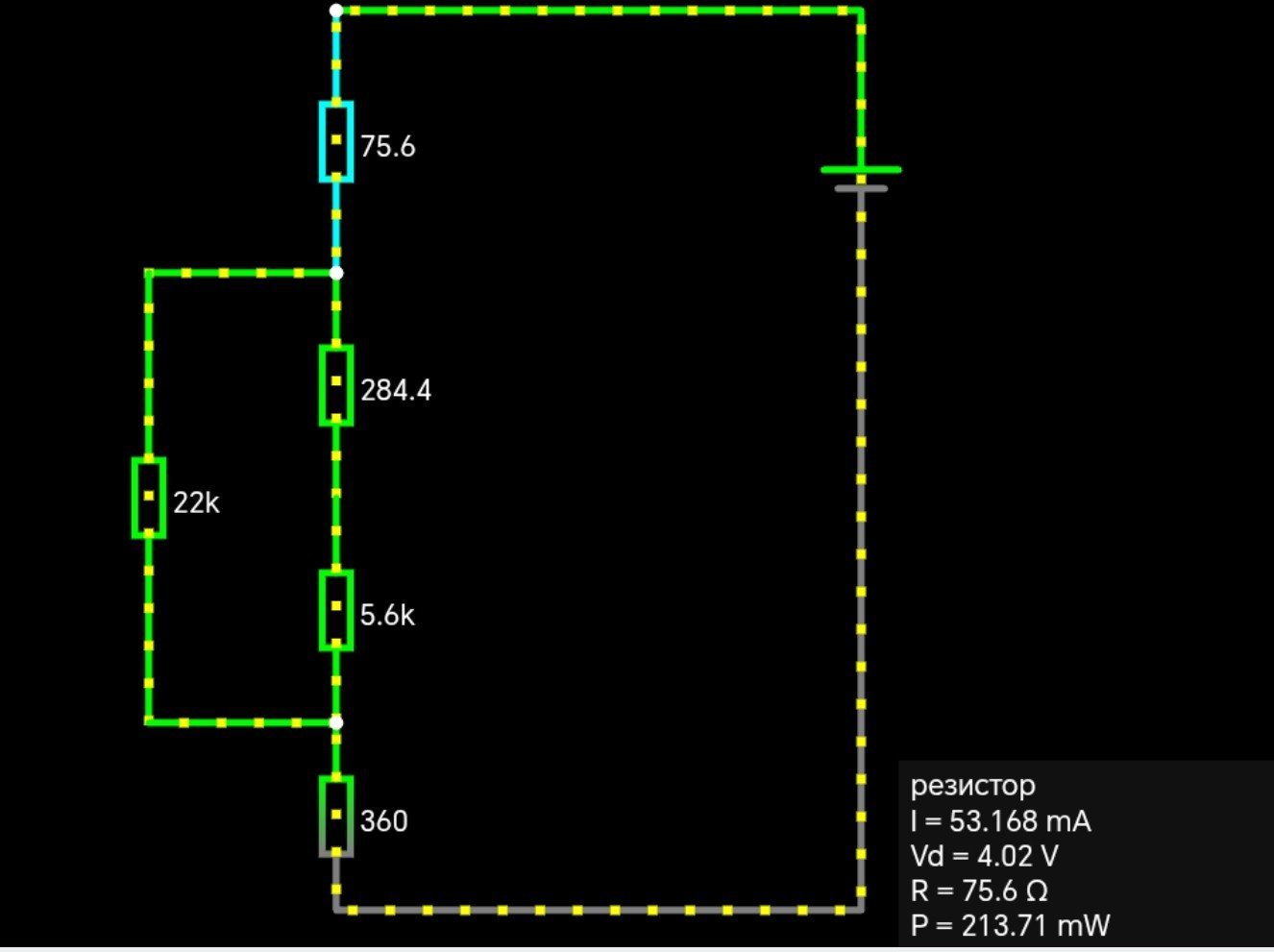

Твз1-9 se light от тэка. Вот мой вариант онлайн симуляции. С точными значениями сопротивления плечей верхней и нижней части трансформатора. Как видно, всё равно не получается. В реальности в верхней части около 4,2-4,3В. В нижней - 13В.

Screenshot_20250914_003959 (1).jpg

Screenshot_20250914_004003 (1).jpg

Screenshot_20250914_004009 (1).jpg

Screenshot_20250914_004014 (1).jpg

Posted

Вы не забывайте, что тут участвуют оба элемента и трансформатор, и лампа 6ф3п. И на ток экранной сетки также влияют параметры лампы и справочные параметры.

При измерениях лампа должна быть заперта - управляющая сетка должна быть замкнута на землю (при этом не спалите первый каскад).

Для 6ф3п мощность второй сетки на пентоде не более 2,5 ватт и ток не более 14 мА..... Для вашего случая(11 ма) не более 227 вольт падения - на лампе вторая сетка катод.

А самое главное какая у вас цель в этом?

Целей то может быть две- не превысить максимально допустимые параметры и получить качественный звук.

Параметры измеряете, звук слушаете. Трансформатор можно включить несколькими способами - 25% или 75% - включаете - измеряете, слушаете и делаете выводы.

Проблемы могут быть в лампе - лампы могут быть не прогретые, лампы могут быть неисправные, исправные лампы могут иметь разброс до 20%.

Соответственно с разными лампами могут быть разные результаты.

Posted
7 часов назад, Katharina Richter сказал:

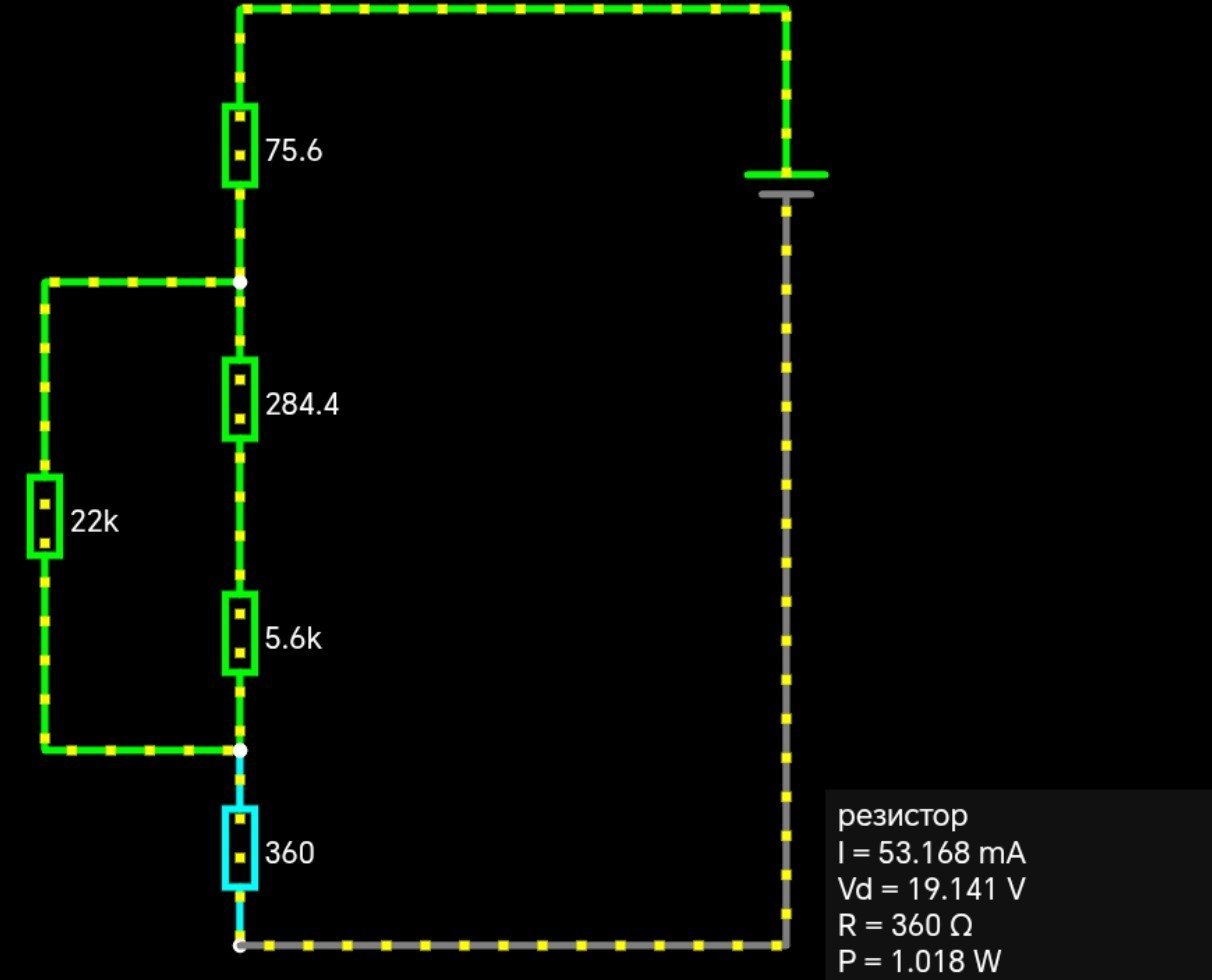

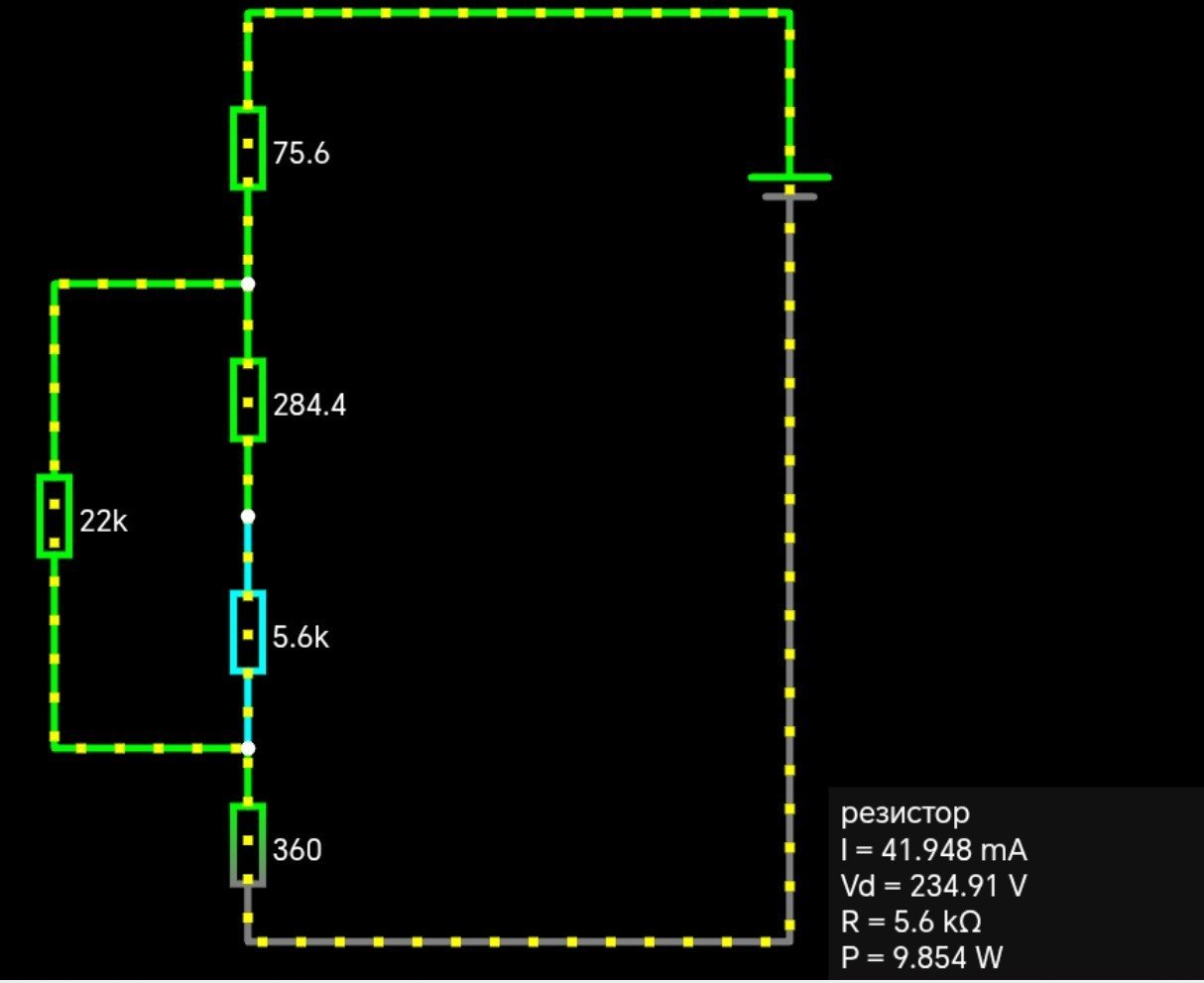

Screenshot_20250914_004018 (1).jpg

Screenshot_20250914_004022 (1).jpg

Любопытно. Напряжение на резисторе смещения при этом соответствует данным симуляции?

Posted
18 часов назад, Katharina Richter сказал:

Как оценить ток экранной сетки ?

Зачем Вам его оценивать? .Гораздо гораздее оценить мощность выделяемую на экранной сетке, чтобы она не превышала параболу допустимых мощностей, выделяемых на этой сетке. Вопрос Ваш не корректен.

  • Like (+1) 1
Posted

Ну, да. Проще десяток вариантов просимулировать в программе, чем пару 10-омных резисторов впаять (немагнитосвязанных :smile-36:).

  • Like (+1) 1
Posted
20 минут назад, Colonel Burrous сказал:

оценить мощность выделяемую на экранной сетке, чтобы она не превышала параболу допустимых мощностей, выделяемых на этой сетке. Вопрос Ваш не корректен

Потому что во всем виноват к̶о̶л̶х̶о̶з̶ сеть 220в, в которой за секунду может скакнуть от 215 до 225 и обратно. Соответственно надо моментально во всех точках мерить, иначе плывёт на 0,3-0,5В - вот уже и ошибка. Разобралась, всё в порядке.

Так-то сам по себе стабилизировать питание для лампового усилителя (как и вообще для любого однотактника класса А, вот в чём ещё преимущество) совершенно излишне. К тому же автоматическое смещение.

Сетка экранная кстати, после повышения питания до 270В в унч 6ф3п с УЛ находится на пороге как раз 2,5Вт предельных для рассеивания. А мощность анода уже выше на 1,5Вт. Устраиваю тест-драйв, сколько выдержит. Пока работает, ламп много. А звук лучше, и мощность до ограничения 2Вт, плюс ограничения начинаются мягкие, чисто ламповые - приплюснутость синусоиды, а не трапеция. Ну, что любая практически лампа звучит лучше на "высоких оборотах" - всем известных эмпирический факт.

  • Like (+1) 1
Posted

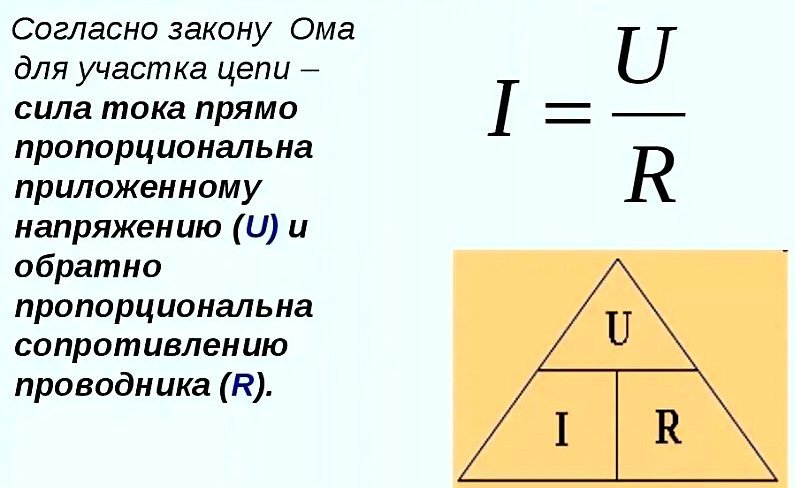

Закон дедушки Ома рулит.

Поставьте 5-10 ом в разрыв цепи во вторую сетку и анод, и замерьте на этих резисторах напряжение.

Это напряжение поделите на сопротивление которое впаяли, и получите реальное значение тока которое Вы желаете узнать.

Два резистора, и всё. И тема закрыта..

ВКН, Вам уже два раза это сказал, Den101 тоже два раза. И я один.

Ждём замеров и результатов




  • Neutral (0) 1
Posted
3 часа назад, K.Olega сказал:

пентодный (тетродный) режим

Опять таки, зачем? Искажений больше, звук хуже, пентодное звучание. Ну это если без ООС. Тем более в случае 6Ф3П

Posted
В 14.09.2025 в 12:23, Katharina Richter сказал:

А звук лучше, и мощность до ограничения 2Вт

Странно. Всего 2 Ватта на выходе в УЛ?

Насколько я помню, если вторую сетку подарить аноду (усилитель Манакова АИ), то там 2,5 ватта.

Posted

Не спорю - лампа замечательная. Но вот именно в УЛ включении мало кто озабочивался ее применить. В основном довольствовались триодным включением.

Но тут, видимо, идея в еще большем качестве, пусть и в ущерб выходной мощности.
