Recommended Posts

Posted
2 часа назад, Rezvoy сказал:

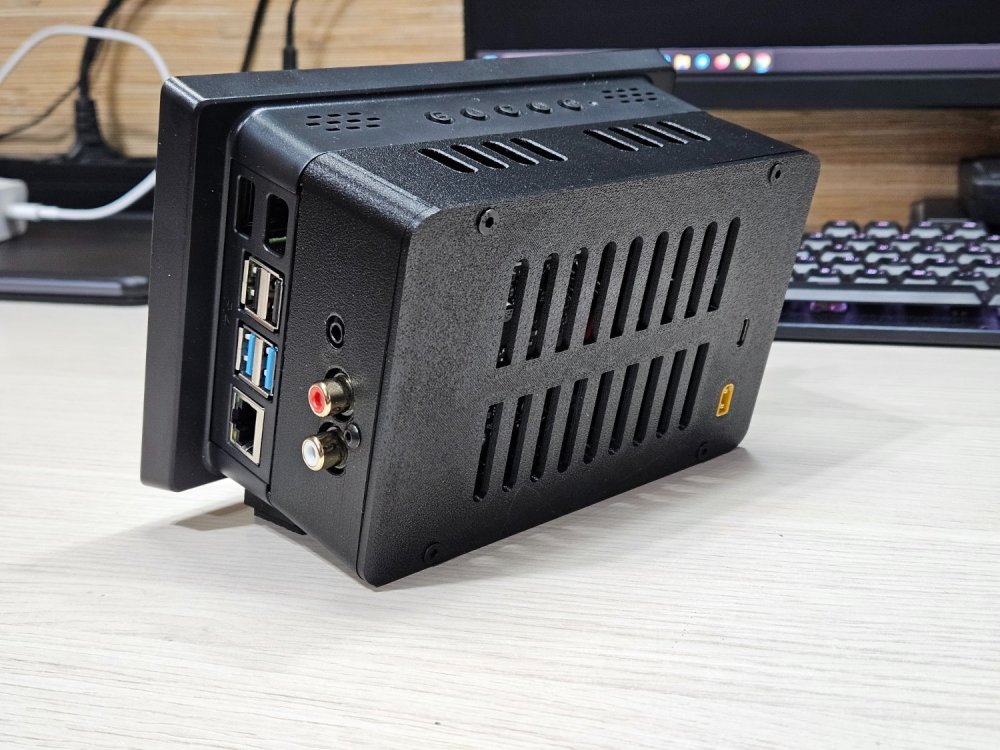

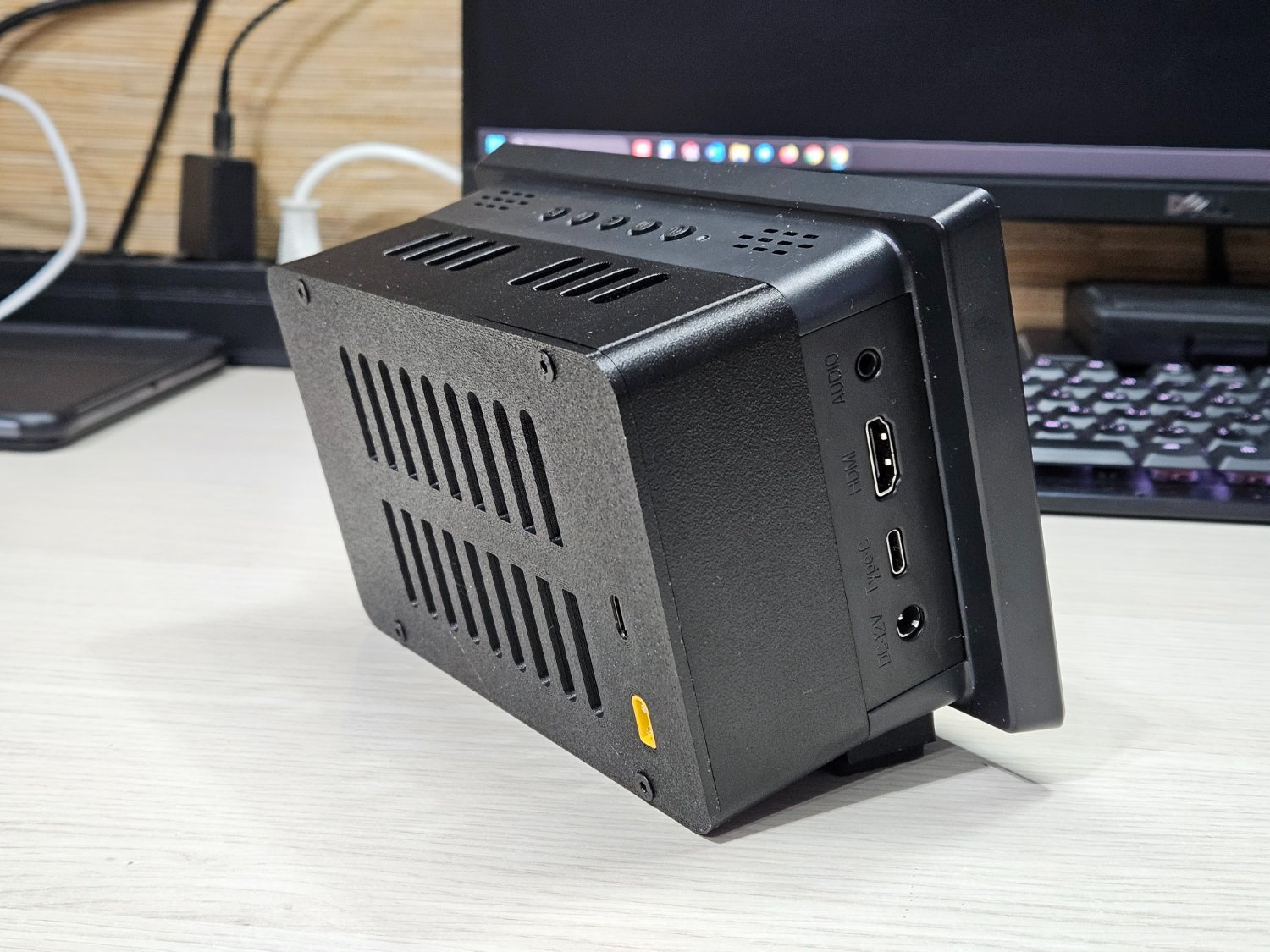

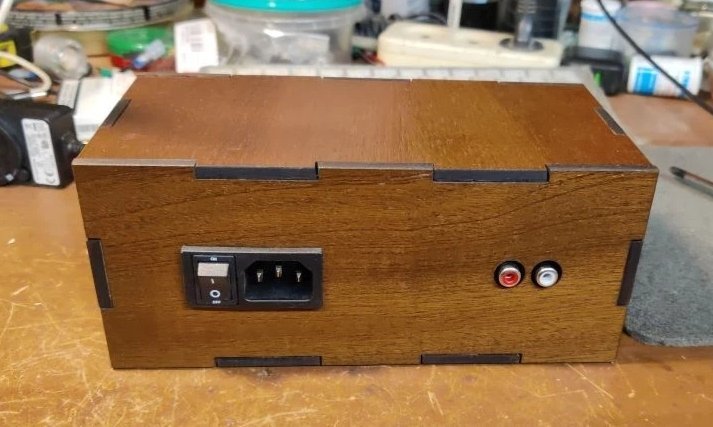

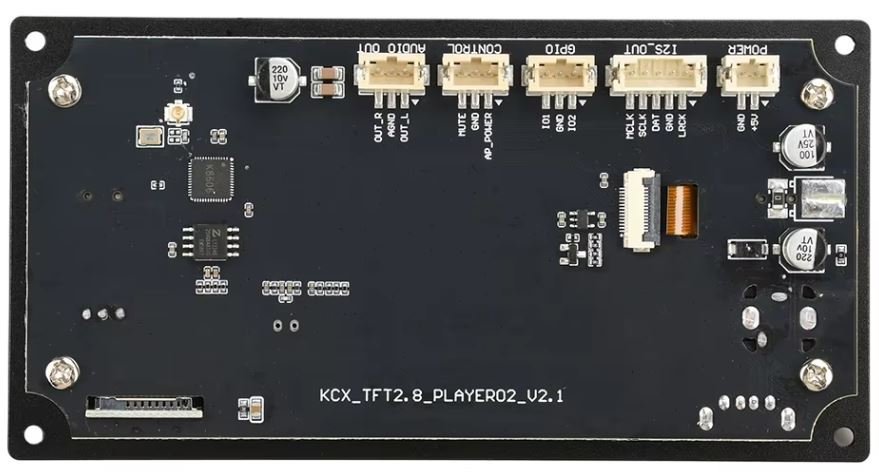

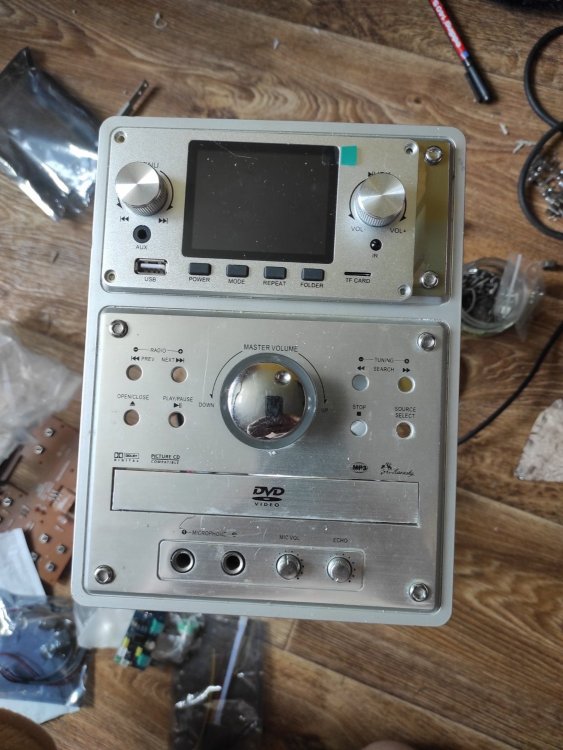

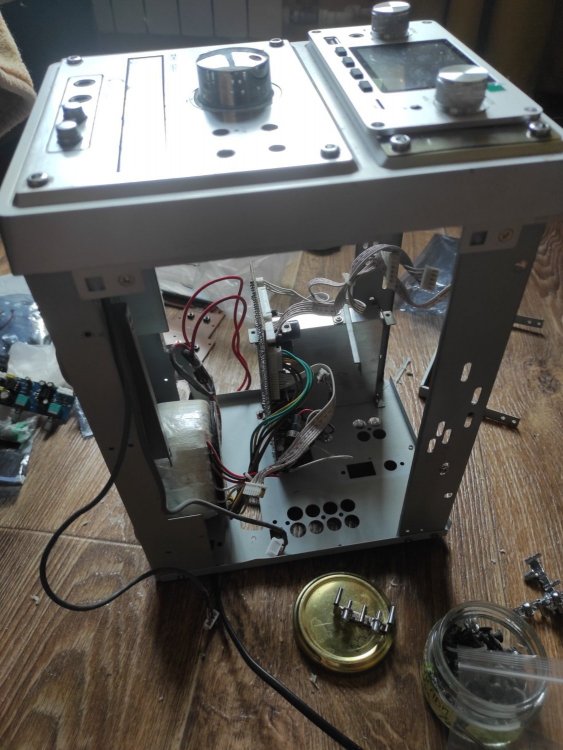

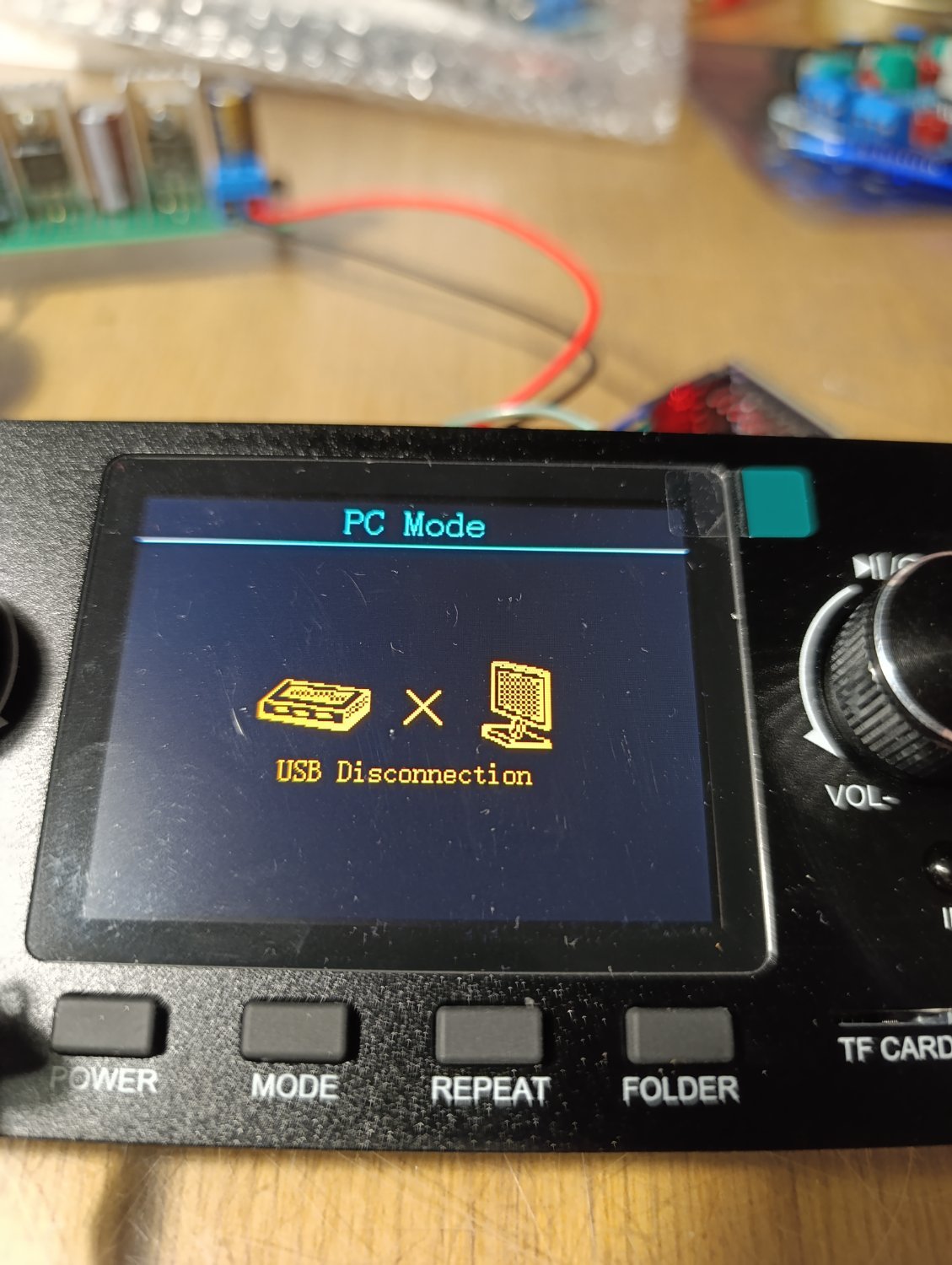

В общем, Китайц и есть Китайц - очередная панелька проработала недельку на РСМ ку по I2S и интерфейс сдох - остался в живых только MCLK. Релиз с буферной 74125 пока работает.

Интересно, а чему там ломаться? Чипы ихнего качества производства так живут?

Posted

Да сплошь и рядом - вылетает выходная цепь, ничем не буферированная и не защищенная диодами. Достаточно, например, статики.

Posted

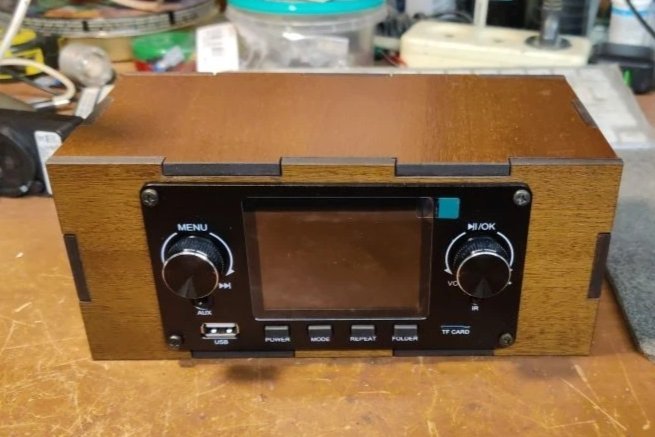

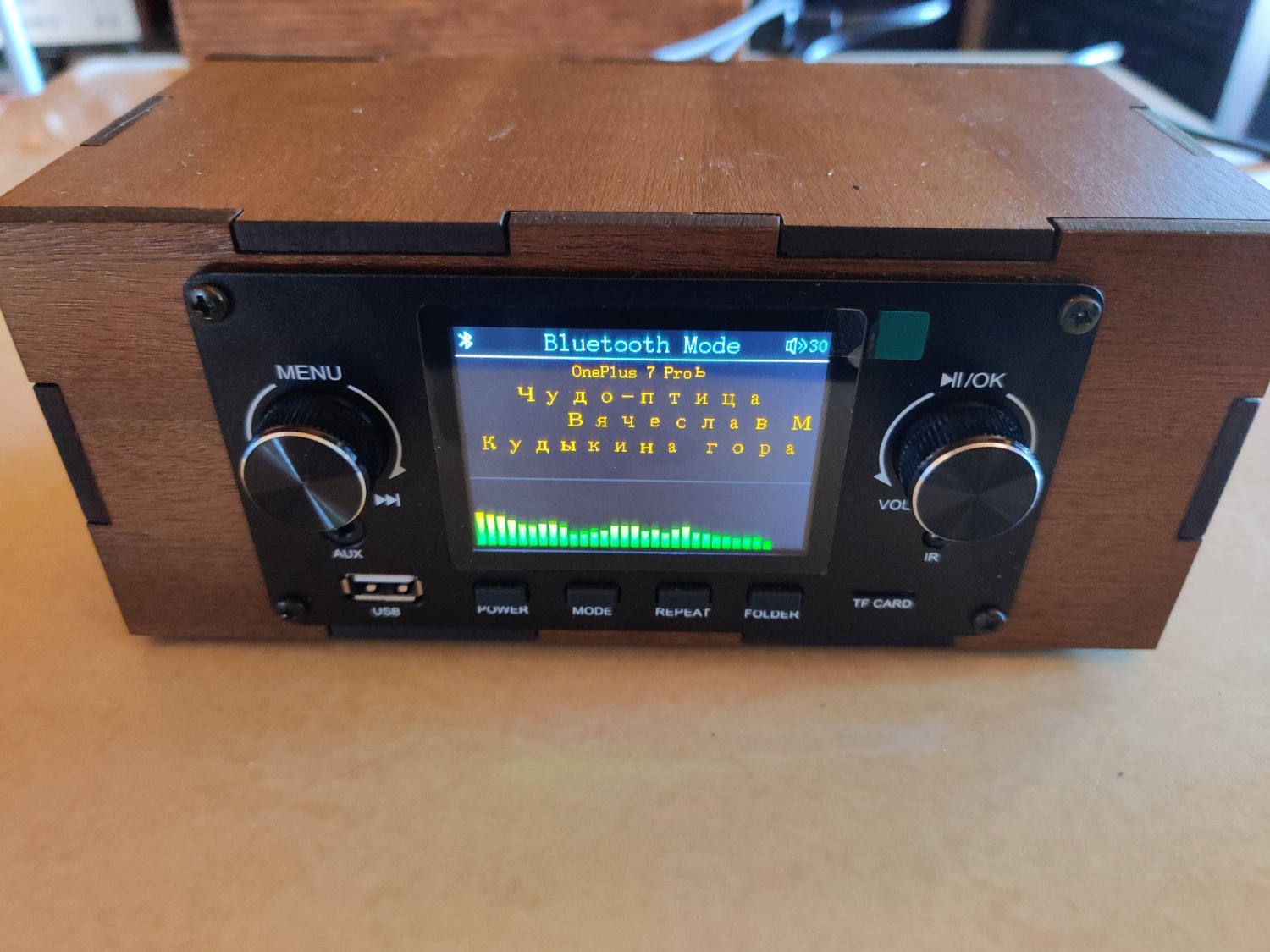

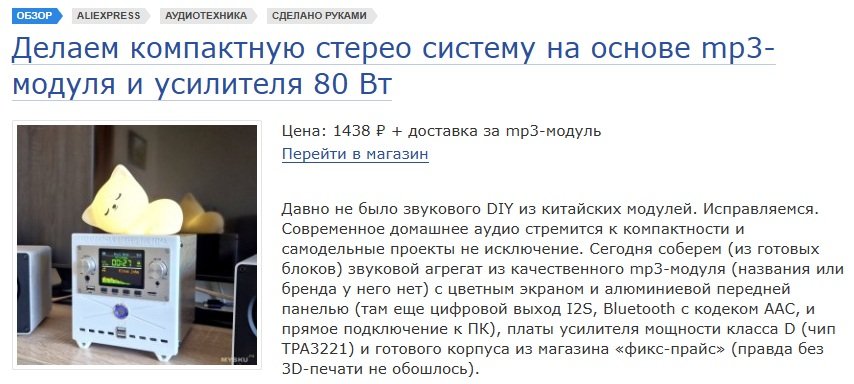

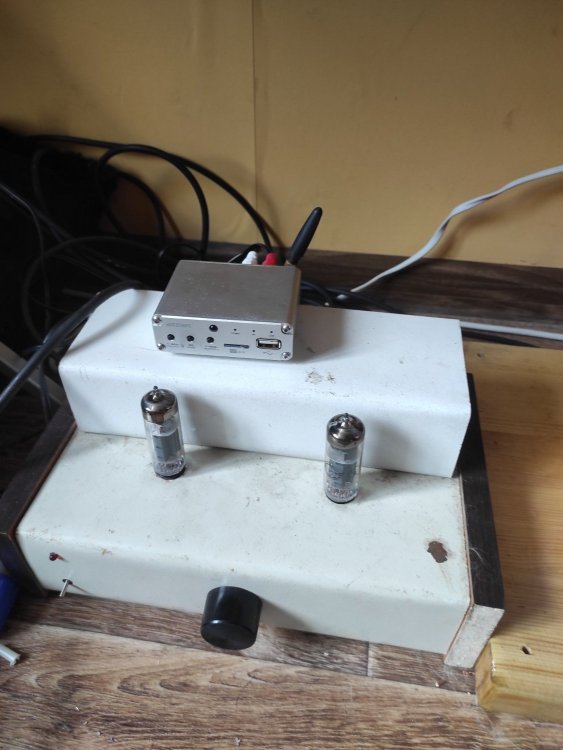

А я опять море:smile-59:  А как бы обуздать РСМ5102 с его 2-мя вольтами на выходе. Дело в том что я привык в ламповом усилителе выкручивать РГ на до упора, а звук  регулировать с телефона, но почти на самом минимуме мне уже громко. Но не уверен пока что это правильно. Кто что говорит. Кто то наоборот выкручивает ЦАП на макс и рулирирует на усилителе. На усилителе после 0.5 вольта уже ломает синус

Posted
21 минуту назад, ВАК сказал:

А я опять море:smile-59:  А как бы обуздать РСМ5102 с его 2-мя вольтами на выходе. Дело в том что я привык в ламповом усилителе выкручивать РГ на до упора, а звук  регулировать с телефона, но почти на самом минимуме мне уже громко. Но не уверен пока что это правильно. Кто что говорит. Кто то наоборот выкручивает ЦАП на макс и рулирирует на усилителе. На усилителе после 0.5 вольта уже ломает синус

Убери громкость на усилителе до подходящего уровня и регулируй дальше с телефона - всего делов то))...

Posted
9 часов назад, Rezvoy сказал:

В общем, Китайц и есть Китайц - очередная панелька проработала недельку на РСМ ку по I2S и интерфейс сдох - остался в живых только MCLK. Релиз с буферной 74125 пока работает.

Может народ стесняется, но то что панелька дохнет от вас первого услышал.....Может брак.....

У самого звуковая внешняя карта 5 лет отработала, а при очередном включении USB вход сдох, а весь остальной функционал работает.

Вы сктати хотя бы посмотрели и нам рассказали бы - а процессоры на панельках одинаковые? Народ, кто их покупает не по одной фотки процессоров делайте .... Там один процессор? или разные ставят?

К Меня маркировка К8606.




Posted
42 минуты назад, СЮТ сказал:

регулируй дальше с телефона - всего делов то))

Был бы оригальный Alps, то конечно без вопросов. Установи Спектру и посмотри искажения в разных положениях РГ. Мне что то все кривые попадаются. А после замены резисторов вообще в самом краю.  Может конечно я блох вычесываю, но хотелся услышать другие мнения.

Posted
11 часов назад, lenivo сказал:

К Меня маркировка К8606.



У меня две от разных продавцов и на обоих стоят К8606

Posted
11 часов назад, lenivo сказал:

Может народ стесняется, но то что панелька дохнет от вас первого услышал.....Может брак.....

У самого звуковая внешняя карта 5 лет отработала, а при очередном включении USB вход сдох, а весь остальной функционал работает.

Вы сктати хотя бы посмотрели и нам рассказали бы - а процессоры на панельках одинаковые? Народ, кто их покупает не по одной фотки процессоров делайте .... Там один процессор? или разные ставят?

К Меня маркировка К8606.




Такие же на всех трёх, что у меня были.

Всё кроме выхода I2S работает.





Posted

Вопрос по схеме на 4 странице : почему питание буфера 74hc125 взято 5В , а не 3,3В как и положено для входных сигналов PCM5102 ?
