Давно занимаюсь электростатическими наушниками и решил, что нужна некоторая преемственность. Поглядев в интернете на фото оригинальных, я подумал: "А не от ламповых ли панелек там контакты используютс

Feanor
Feanor

Существуют, пока в экспериментах со статорами из латунной сетки и печатью стеклонаполненным полипропиленом. Со временем выложу. Усилитель тоже.

Feanor
Feanor

Загрузил модели на 3dtoday. https://3dtoday.ru/3d-models/gadgets/music/razyom-dlya-nausnikov-stax Пользуйтесь. Если негде распечатать. то могу помочь.

Posted Images

RSD Veteran

RSD

Posted
Posted
В 28.06.2025 в 13:16, Gyuri сказал:

Пользуясь случаем спрошу, что в ней не так и строят гораздо навороченней?

 В ней всё "так". :smile-59: Разве что межкаскадные ёмкости я бы увеличил раза в три.

  • Like (+1) 2
RSD Veteran

RSD

Posted
Posted
В 28.06.2025 в 18:28, sova сказал:

По моему вопрс только в безопасности такого решения, хотя и так переменка до напряжения раскачки в неск сот вольт присутсивует и ничего , люди пользуются и слушают.

  Я тут ляпнул не подумав, перегрелся на даче (стёр уже). В фирменных усилителях (и не только) так и подают вых. напряжение безо всяких конденсаторов на выходе. Это совсем не отменяет биас +580 вольт.

Gyuri Collaborator

Gyuri

Posted
Posted

А ещё у них очень весело порой дугу зажигает и дырку в мембране делает. :smile-11: Так что особо поднимать напряжение наверное не стоит.

RSD Veteran

RSD

Posted
Posted

У меня и моих знакомых было и есть некоторое кол-во наушников стакс разных моделей и годов выпуска. Ни разу с подобным никто не сталкивался, хотя в некоторых моделях есть разные эксплуатационные проблемы. Но таки да, если старые наушники с поляризационным +350 воткнуть на 580, то всякое может случиться... :smile-59: И опять же, некоторое снижение штатных 580 вольт до 520-530 не приводит к заметному изменению громкости и динамики, а на долговечность может заметно повлиять. По крайней мере, так писали на самодельных форумах.



  • Like (+1) 1
sova Local

sova

Posted
Posted
4 часа назад, RSD сказал:

 В фирменных усилителях (и не только) так и подают вых. напряжение безо всяких конденсаторов на выходе. Это совсем не отменяет биас +580 вольт.

Там по моему двуполярное питание, у фирменных стаксов, и   на выходе ноль постоянки. А у которых однополярка,  то ставят милипусенькие емкостя . Схему старенького гибрида стакс, приложил

А если вот подать анодное напрямую с обычного усилителя допустим, постоянка будет равна биасу,  поляризация будет как надо, с нолем на мембране. Биас можно ноль сделать, нет? Убирается и двуполярное питание и конденсаторы на выходе .

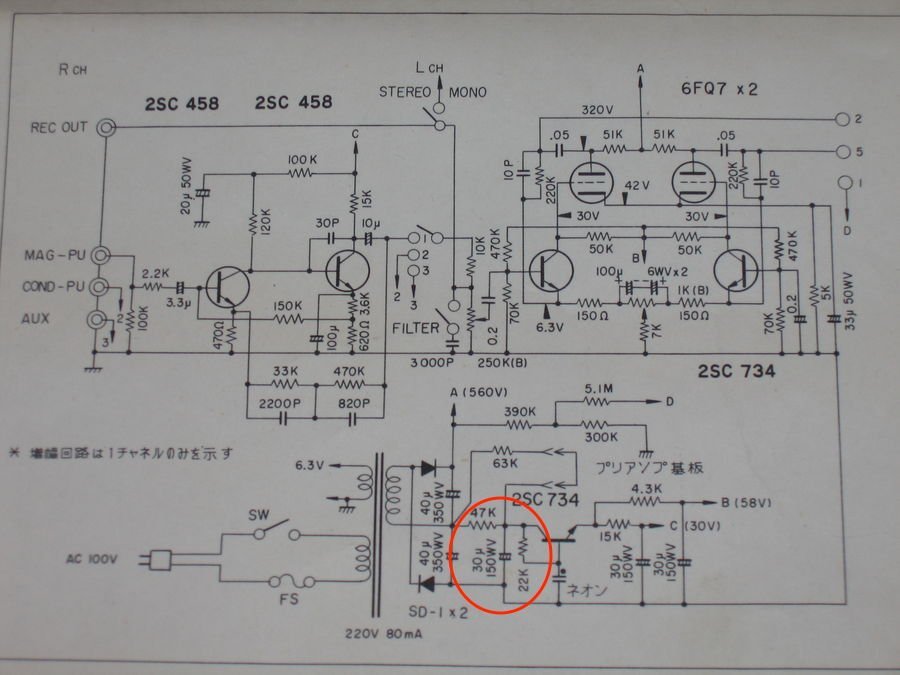

П.С И сам биас тоже, сокращаем. 900x900px-LL-4d7191d0_SRA-3S.jpeg

BAA Master

BAA

Posted
Posted
7 hours ago, sova said:

постоянка будет равна биасу,  поляризация будет как надо, с нолем на мембране. Биас можно ноль сделать, нет? Убирается и двуполярное питание и конденсаторы на выходе .

Без смещения, или как вы изволите, "биас"-а ЭСГ не работатет. Как динамик без магнита, постоянного или электро, как Urakoff делает. При проводящей мебмране можно подавать несимметричный сигнал прямо на нее. и сделать ноль на обкладках. При высокоомной - не выйдет. Судя ко картинке, так оно и есть. Но на выходе при нуле сигнала будет ноль, а на мембране смещение. Конденсаторы же ставят чтоб постоянка в пользователя не потекла. Скорее всего, есть и защитнын сетки под нулевым потенциалом (клетка Фарадеева). Кондесатор защитный должен быть на порядок больше, чем емкость ЭСГ, чтоб напряжение не терять.

RSD Veteran

RSD

Posted
Posted
10 часов назад, sova сказал:

Там по моему двуполярное питание, у фирменных стаксов, и   на выходе ноль постоянки.

  Точно! Видимо, меня ещё после дачи не отпустило. :smile-59: На мембранах должен быть ноль, хотя допускается некоторое смещение до нескольких десятков вольт (опять же читал у самоделок, сам такое не делал).

  • Like (+1) 1
Gyuri Collaborator

Gyuri

Posted
Posted
1 час назад, RSD сказал:

Точно! Видимо, меня ещё после дачи не отпустило. :smile-59: На мембранах должен быть ноль,

Скорее на статорах.Извините,уточню.





Вообще опасность поражения электротоком несколько преувеличена ,на мой взгляд. Если не подавать анодное напряжение напрямую. Не достигнет там опасных значений через мегаомы и конструкция достаточно продумана. Самодельщикам тоже стоит уделить внимание. В конце концов все мы пользуемся бытовыми приборами или если ещё вспомнить электробритвы типа Харьков.:smile-63:


lenivo Proficient

lenivo

Posted
Posted

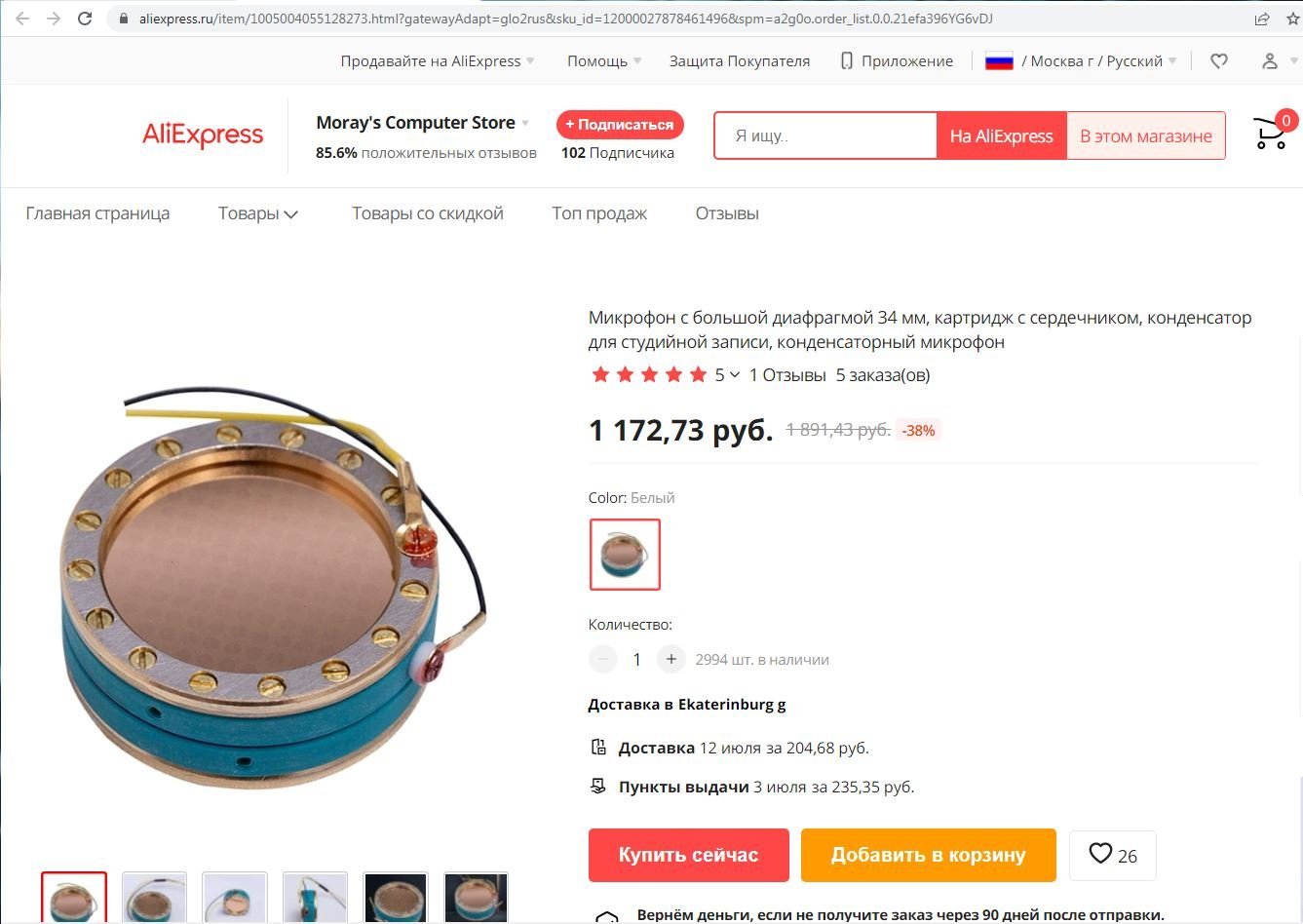

Могу посоветовать почти готовый -драйвер для экспериментов....... Капсюль от конденсаторного микрофона.......


Хотя для экспериментов можно и всякие дешманские электретные капсюли попробовать. У электретов мембрана с пред поляризацией - ей напряжение подавать можно меньше. У электретов размер мембраны сравним с мембранами вкладных наушников-капельками.

Только есть проблема там зазор -0,1 или даже 0,05 - зависит от модели... Но КЗ не будет так как проводящий слой нанесён сверху и сама мембрана выступает изолятором.

Только я этого не не понимаю..... зачем себя подвергать такой опасности - когда давно есть наушники с магнитами  - изодинамики. Почти всё те же преимущества, только высокое напряжение не нужно. Точно также можно подключить к ламповому усилителю, но через выходной стандартный трансформатор и будет кайф от музыки.

А лучше со специальной обмоткой для наушников.



По поводу привода для Стаксов - Монаков на Аудиопортале для себя лично большие исследования проводил. Применял в том числе на первых порах двухтактные выходные трансформаторы от РИГОНДА-102.   Подробностей не помню..... Но можете у него лично спросить -он наверное ответит со всеми подробностями. Или сами поищите в старых архивах.



RSD Veteran

RSD

Posted
Posted
50 минут назад, Gyuri сказал:

Вообще опасность поражения электротоком несколько преувеличена ,на мой взгляд.

  Да нет там никакой опасности, не слышал ни единого случая, чтобы стаксы  поразили чем-нибудь, кроме качества звучания.

51 минуту назад, Gyuri сказал:

Скорее на статорах.Извините,уточню.

  Мне лучше вообще не писать на эту тему, а то уж второй день пургу несу. :smile-46:

  • Like (+1) 1
sova Local

sova

Posted
Posted
3 часа назад, Gyuri сказал:

Скорее на статорах.Извините,уточню.





Вообще опасность поражения электротоком несколько преувеличена ,на мой взгляд. Если не подавать анодное напряжение напрямую. Не достигнет там опасных значений через мегаомы и конструкция достаточно продумана. Самодельщикам тоже стоит уделить внимание. В конце концов все мы пользуемся бытовыми приборами или если ещё вспомнить электробритвы типа Харьков.:smile-63:



А почему бы и анодное не подавать напрямую?  Переменка в пиках до неск сот вольт подается туда же, значит изоляция на это рассчитана. Между анодным комплексным напряжением и статорами,  там стоят конденсаторы, мегаомные резисторы на другой электрод,  на мембрану.И напряжение  биаса, то же в сотсутствие тока, на мембране.

sova Local

sova

Posted
Posted
3 часа назад, lenivo сказал:

Могу посоветовать почти готовый -драйвер для экспериментов....... Капсюль от конденсаторного микрофона.......



Хотя для экспериментов можно и всякие дешманские электретные капсюли попробовать. У электретов мембрана с пред поляризацией - ей напряжение подавать можно меньше. У электретов размер мембраны сравним с мембранами вкладных наушников-капельками.

Только есть проблема там зазор -0,1 или даже 0,05 - зависит от модели... Но КЗ не будет так как проводящий слой нанесён сверху и сама мембрана выступает изолятором.

Только я этого не не понимаю..... зачем себя подвергать такой опасности - когда давно есть наушники с магнитами  - изодинамики. Почти всё те же преимущества, только высокое напряжение не нужно. Точно также можно подключить к ламповому усилителю, но через выходной стандартный трансформатор и будет кайф от музыки.

А лучше со специальной обмоткой для наушников.



По поводу привода для Стаксов - Монаков на Аудиопортале для себя лично большие исследования проводил. Применял в том числе на первых порах двухтактные выходные трансформаторы от РИГОНДА-102.   Подробностей не помню..... Но можете у него лично спросить -он наверное ответит со всеми подробностями. Или сами поищите в старых архивах.



У изодинамиков малое сопротивление, напрямую к лампе без транса не включить.

На статике возможен директ драйв, в том числе бестрансфоррматорный.  И управление получается другое : изодинамик током, со всеми вытекающими, с противо ЭДС  обмотки в маг поле, необзодимостью низкого выходного, итп, а статик,  напряжением, ток там емкостной только, иипеданс на 10 кГц например , регламентируется у  некторых моделей, в 130 кОм.

Еще пишут такое:

" Since electrostatic elements do not use magnets, they are free from magnetic hysteresis distortion that is prominent in dynamic type headphones."

Слушал некоторые изодинамики,  звук не понравился, малоэмоциональный, и отстраненный.

Мембрана для статиков должна быть вроде как очень большого сопротивления поверхностного, металлические не подойдут.

BAA Master

BAA

Posted
Posted
50 minutes ago, sova said:

А почему бы и анодное не подавать напрямую?

По практике электробезопасности не положено.
Как и электромагнитные, так и электростатические питают как от ИТ так и от ИН. Хар-ки несколько разные, как и у магнитных. Которые еще и с трансформатором часто, акустическим.

sova Local

sova

Posted
Posted
58 минут назад, BAA сказал:

По практике электробезопасности не положено.


Добавить защитный контур заземления?

  • Hmm... (-1) 1
lenivo Proficient

lenivo

Posted
Posted
15 минут назад, Gyuri сказал:

Подстелить резиновый коврик и надеть перчатки :smile-03:

Перчатки - надеть на уши?:smile-03:

На выставках слушал дорогие Стаксы с ламповыми усилителями, для не себя не нашёл ничего интересного в звуке..... Чтобы впрягаться в эту тему.

По мне так качественная акустика всегда лучше ..... Наушники, это если по внешним условиям без них никак .... А если для себя, для комфортного прослушивания ... то лучше акустика ...... и даже в ближней зоне лучше акустика.

RSD Veteran

RSD

Posted
Posted

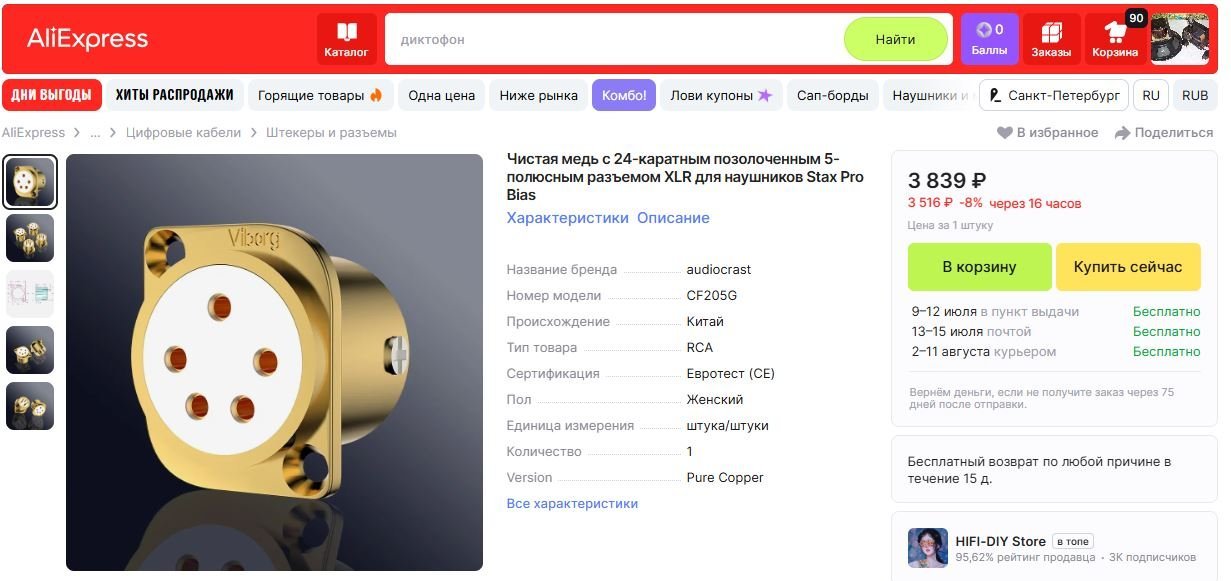

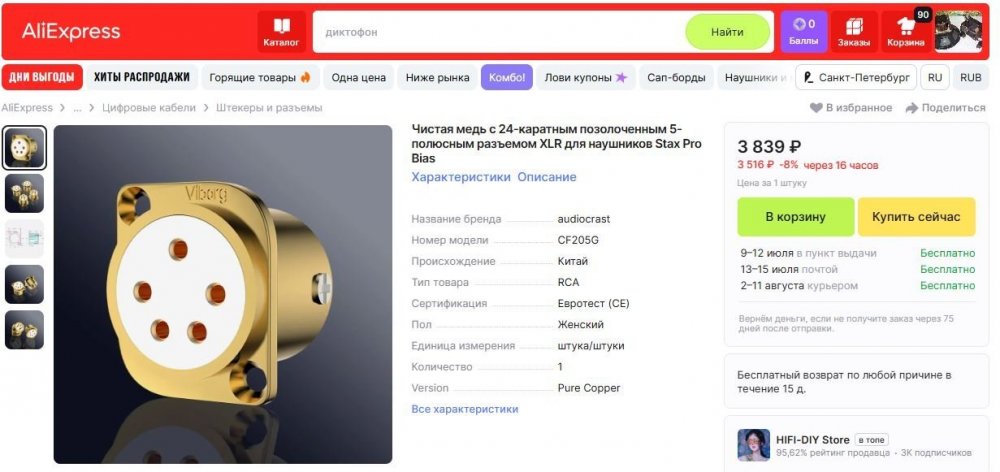

Оно, но есть намного более дешёвый мех.

https://aliexpress.ru/item/1005008565330149.html?spm=a2g2w.detail.rcmdprod.3.42c06fe31BO8n5&mixer_rcmd_bucket_id=aerabtestalgoRecommendAbV2_testRankingHalfUsersShift1&pdp_trigger_item_id=0_1005009136869336&ru_algo_pv_id=404a72-61b690-263a47-052c6c-1751299200&scenario=aerSimilarItemPdpRcmd&sku_id=12000045741665044&traffic_source=recommendation&type_rcmd=core





  • Like (+1) 2
sova Local

sova

Posted
Posted
12 часов назад, RSD сказал:

Оно, но есть намного более дешёвый мех.

https://aliexpress.ru/item/1005008565330149.html?spm=a2g2w.detail.rcmdprod.3.42c06fe31BO8n5&mixer_rcmd_bucket_id=aerabtestalgoRecommendAbV2_testRankingHalfUsersShift1&pdp_trigger_item_id=0_1005009136869336&ru_algo_pv_id=404a72-61b690-263a47-052c6c-1751299200&scenario=aerSimilarItemPdpRcmd&sku_id=12000045741665044&traffic_source=recommendation&type_rcmd=core





Жаль для   "Normal bias"  нет у них варианта.

RSD Veteran

RSD

Posted
Posted
1 час назад, sova сказал:

Жаль для   "Normal bias"  нет у них варианта.

  А зачем они вам? Сейчас старые стаксы в нормальном состоянии найти не просто, да и сомнительная это затея с такой трухой в принципе.
