Нужна помощь в расключении трансформатора

Akrill

By Akrill
in Power supply

 Share

Recommended Posts

Akrill Enthusiast

Akrill

Posted
Posted

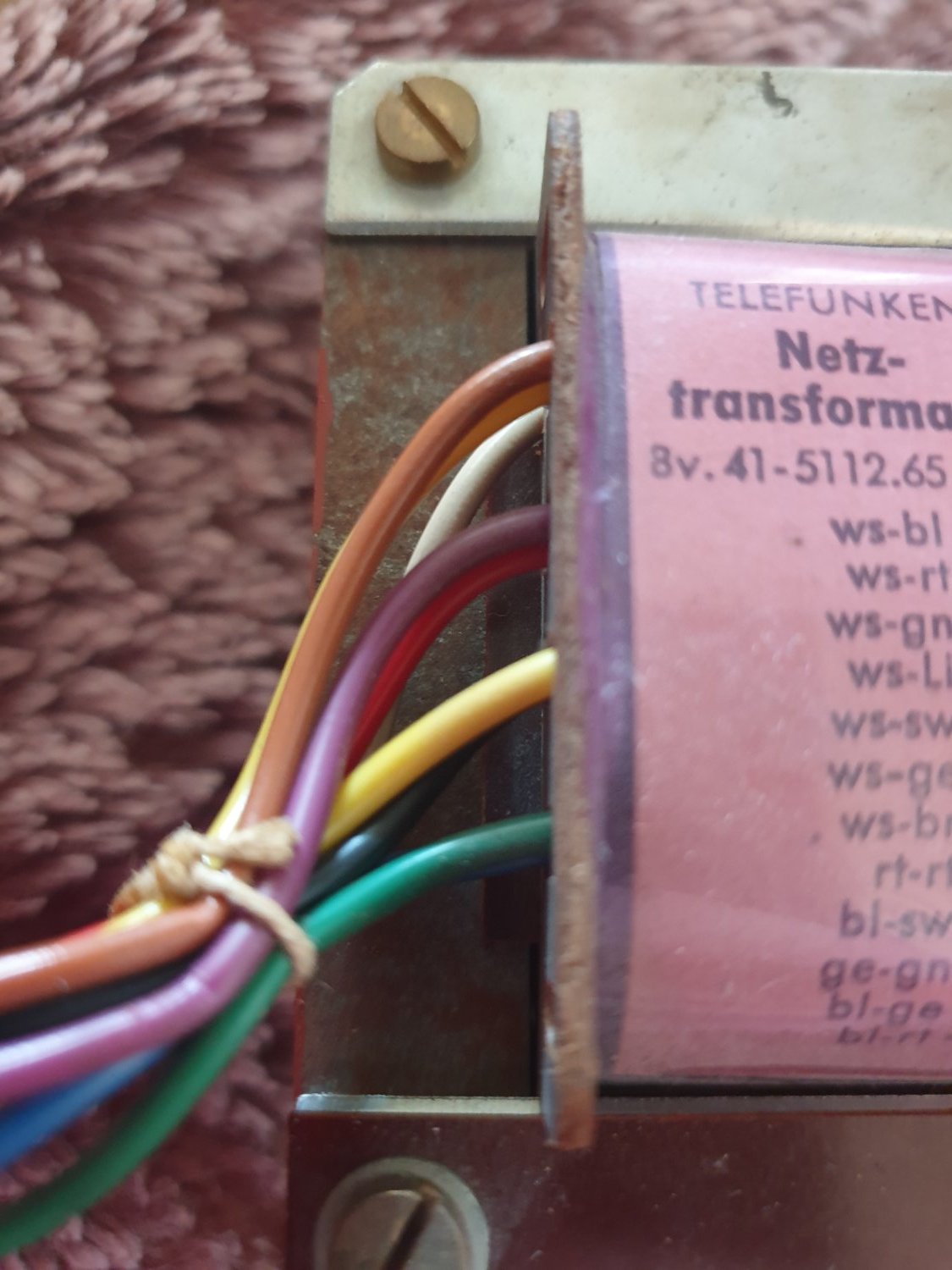

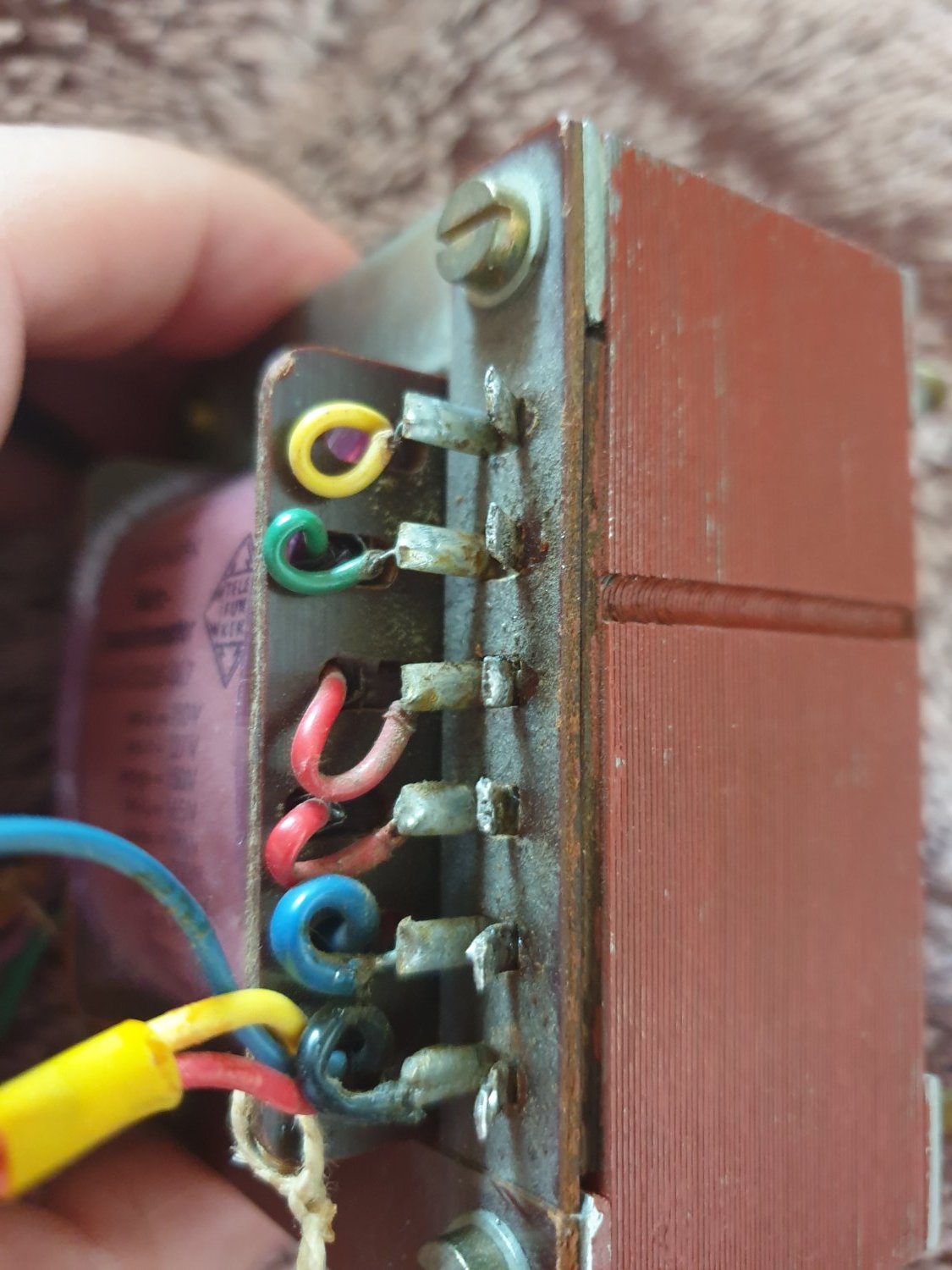

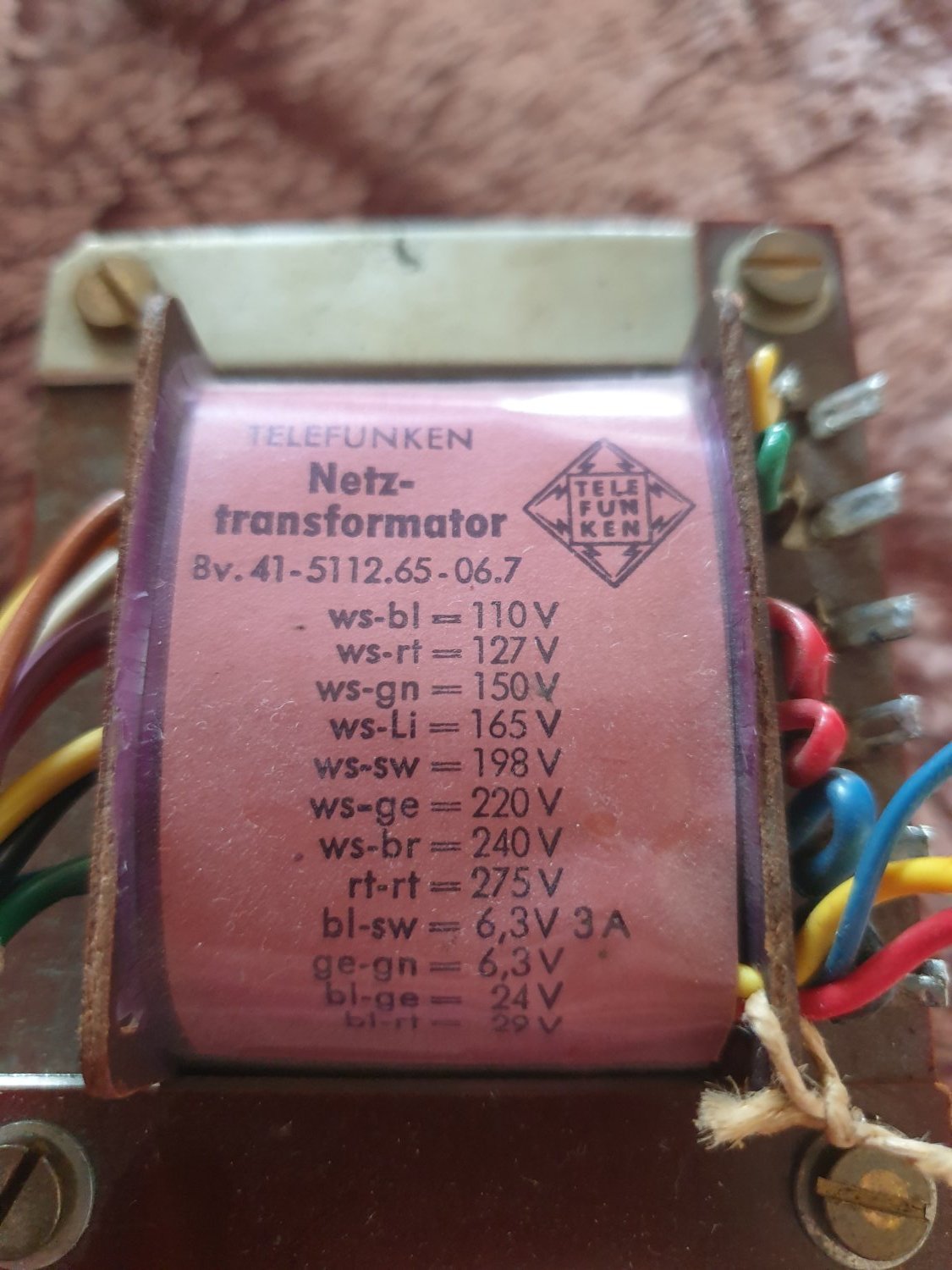

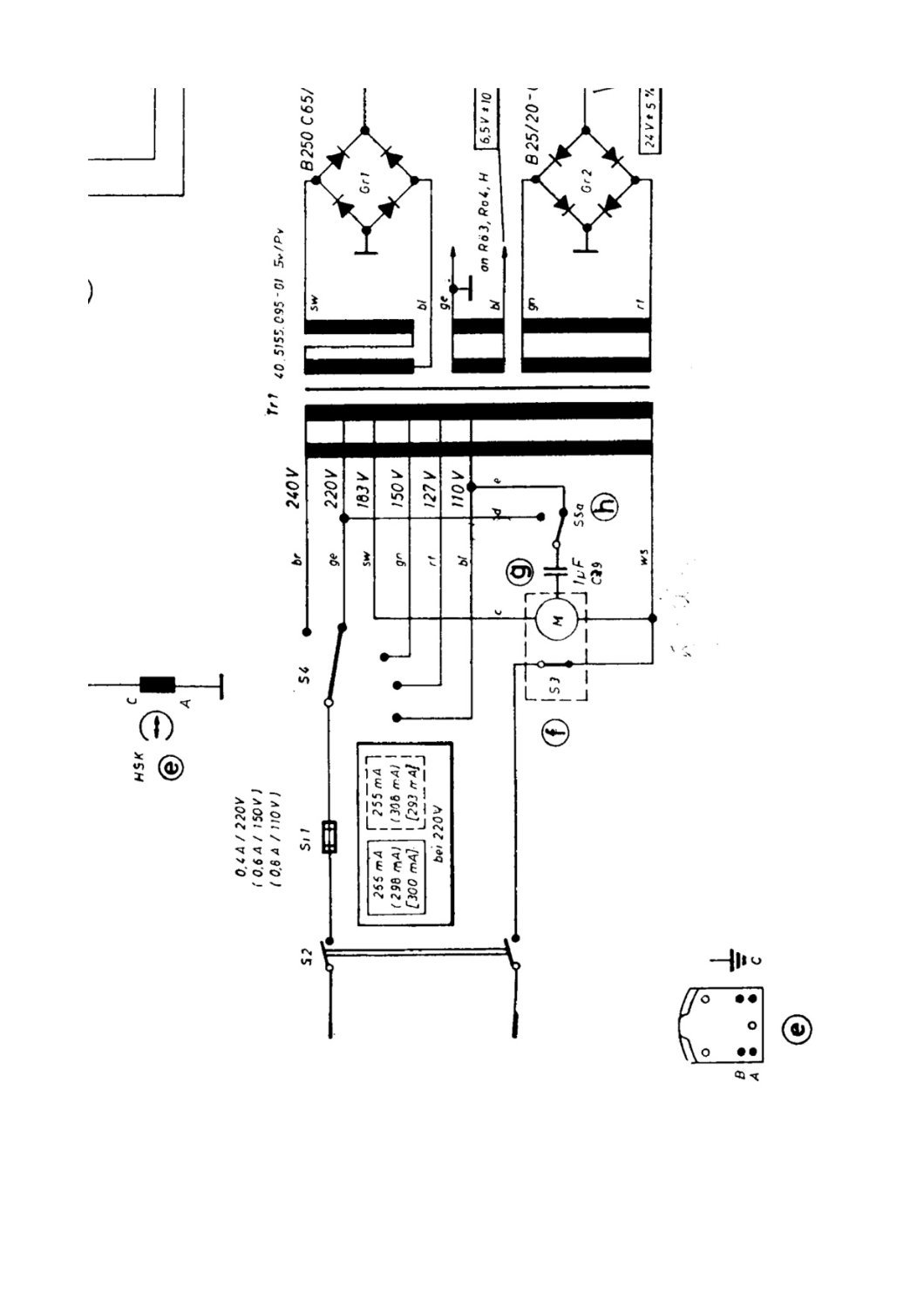

Коллеги, добрейшего дня, намучился с правильной коммутацией данного широко известного трансика. Если вдруг кто-то постоянно имеет с ними дело или успешно имел - покажите пожалуйста, как скоммутировать, что б вторички заработали правильно. Вот мужчина на немецком вроде всё рассказал, но я с переводчиком не смог правильно включить https://ms-vint-audio.de/trafo-tfk-bv-das-raetsel-loesen/

Заранее очень благодарен. Дмитрий.image.thumb.jpeg.1f78ce7c261d9ad5cf4b93c81c3c2f73.jpegimage.thumb.jpeg.dd033bbff9f318fcad758d8915aa80ad.jpegimage.thumb.jpeg.1d69bbbfb789032ddf6ac329368b2125.jpeg



Xрюн222 Mentor

Xрюн222

Posted
Posted

Дмитрий, привет! Подача сети на ws-ge или ws-br не привела к успеху? По вторичкам что требуется получить?

Akrill Enthusiast

Akrill

Posted
  • Author
Posted

Привет. Не привела )) Там надо как то соеденить всё остальное между собой, что б эти цветовые схемы заработали... Немец по ссылке нашел решение, но объясняет путано, через перевод я не понимаю, схема приложена, но что то не врубаюсь...

Из вторичек нужна 6.3 3А и 29В

Akrill Enthusiast

Akrill

Posted
  • Author
Posted

Вот он там пишет:

И вот решение загадки:

Предохранитель (300 мА) был вставлен между двумя желтыми отдельными проводами , которые продолжили обмотку от фиолетового к желтому, а затем к коричневому выводу .
Я заизолировал неиспользуемые свободные концы, а затем упаковал их в термоусадочную трубку,

К счастью, нам удалось понять принцип намотки, и теперь трансформатор выполняет именно то, для чего он предназначен: обеспечивает правильное вторичное напряжени


Xрюн222 Mentor

Xрюн222

Posted
Posted

Для начала. Расковыриваем на концах все цвета, которые на первичке в паре с ws, там по 2 проволочки, их, как немец и советует, зачищаем и спаиваем вместе. Восстанавливаем целостность первички таким образом.

  • Like (+1) 1
  • Thanks (+1) 1
AlexKorotov Local

AlexKorotov

Posted
Posted

А если воспользоваться известным и очень старым способом: на накальную обмотку подать 6,3 в. ?  Затем можно измерить напряжение на остальных обмотках и соединить их как нужно. Накальную обмотку найти то несложно?

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ну, первичку то всяко надо сперва починить... Вспомнил, лет 15 тому именно такой другой приводил в чувство. Даже 2 - один на Ш и один 2х катушечный, оба такие же тфк.

Akrill Enthusiast

Akrill

Posted
  • Author
Posted
18 минут назад, Xрюн222 сказал:

там по 2 проволочки, их, как немец и советует, зачищаем и спаиваем вместе.

готово

Xрюн222 Mentor

Xрюн222

Posted
Posted

Ого... Чай даже попить не успел

Тогда должна звониться между WS  и остальными отводами, нам надо на 220 и 240.

Akrill Enthusiast

Akrill

Posted
  • Author
Posted

Помог звонок друга из Перми))

Соединяем разорванный желтый между собой и белый-коричневый становится первичкой 240В. Вторички работают исправно)

Всем неравнодушным огромное спасибо!!!

alss Proficient

alss

Posted
Posted

OFFTOP

"Нужна помощь в расключении трансформатора" - сигнальщик писал...

Сколько не спрашивал, что за действие это такое - никто вразумительно не ответил - так все говорят, по их мнению. Говорю - знаю включить, подключить, выключить, переключить, отключить - а это что такое? Если к степени знакомства - то разрабатываю устройства систем пожарной сигнализации (последние 20 лет)...

  • Cool (+1) 1
Akrill Enthusiast

Akrill

Posted
  • Author
Posted

Итого:

1.

1 час назад, Xрюн222 сказал:

Расковыриваем на концах все цвета, которые на первичке в паре с ws, там по 2 проволочки, их, как немец и советует, зачищаем и спаиваем вместе. Восстанавливаем целостность первички таким образом.

2. Соединяем разорванный желтый провод в первичке.

3. Белый-Коричневый = первичка 240В. Вторички работают все. Трансформатор спасён и готов к работе!

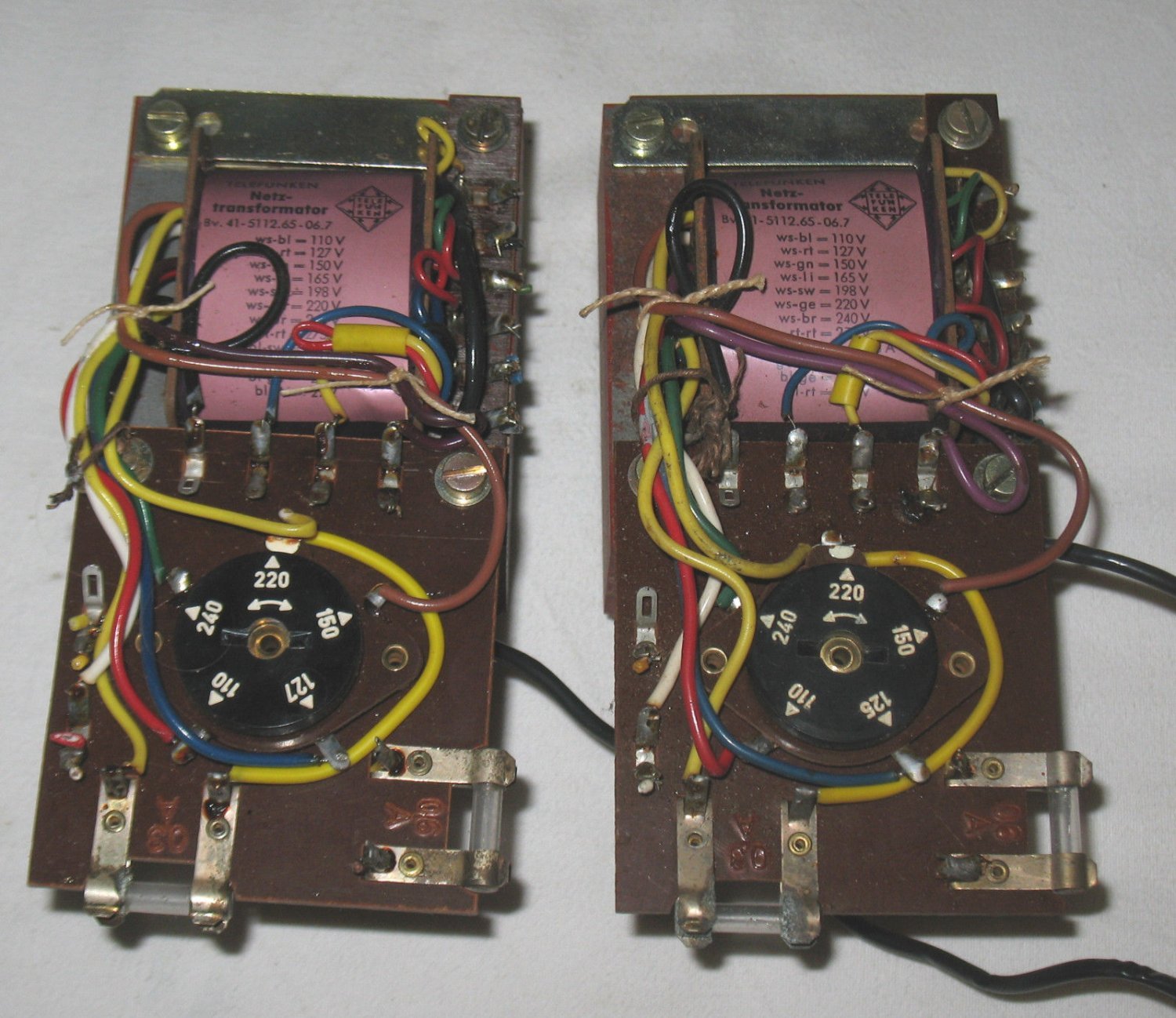

Трансформатор называется Trafo Tfk Bv.41-5112.65-06.7    Был очень популярной покупкой на немецком ебэе до недавнего времени, многие их очень любили (любят) за железо и отличный набор вторичек. Надеюсь эта тема будет выдаваться в поиске по номеру трансформатора и поможет радиолюбителям правильно использовать такие трансформаторы, а не пущщать их на железо.

  • Like (+1) 2
Xрюн222 Mentor

Xрюн222

Posted
Posted
1 час назад, alss сказал:

OFFTOP

"Нужна помощь в расключении трансформатора" - сигнальщик писал...

Сколько не спрашивал, что за действие это такое - никто вразумительно не ответил - так все говорят, по их мнению. Говорю - знаю включить, подключить, выключить, переключить, отключить - а это что такое? Если к степени знакомства - то разрабатываю устройства систем пожарной сигнализации (последние 20 лет)...

Например. Поток Е1. Подносим разделанный кабель пар эдак на 16/34/72 и тп к "полю чудес" из нескольких кроновских колодок и начинаем их растыкивать кроновской же тыкалкой... Совершенно конкретное действие. Или. Всё то же, но кабель мультикоаксиал, и мы на него( на много таких) распаиваем 1024,2048 и тп коаксиальных разъемов, закрепляя их после рядами на кроссе...

Сергей Б Local

Сергей Б

Posted
Posted
6 часов назад, alss сказал:

OFFTOP

"Нужна помощь в расключении трансформатора" - сигнальщик писал...

Сколько не спрашивал, что за действие это такое - никто вразумительно не ответил - так все говорят, по их мнению. Говорю - знаю включить, подключить, выключить, переключить, отключить - а это что такое? Если к степени знакомства - то разрабатываю устройства систем пожарной сигнализации (последние 20 лет)...

Ага, тоже резануло, типа - поговорим ЗА трансформатор.

alss Proficient

alss

Posted
Posted
4 часа назад, Xрюн222 сказал:

закрепляя их после рядами на кроссе...

Для этого действия слова "подключить" достаточно. Впрочем, не буду изображать граммар-наци, вполне достаточно, что насквозь промерзшее отопление называется размороженным...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Нет, размороженным ( отоплением, двигателем автомобиля и тп) называется уже и лопнувшее в результате промерзания. Это проф.сленг...

Скажем, есть же "инструкция по расхолаживанию тепловоза ТЭМ2" (и не только его, наверняка) - процедура, имеющая целью не допустить "размораживания" двигателя.

Сергей Б Local

Сергей Б

Posted
Posted

Я когда то приглашал сантехников, полотенцесушитель установить, услышал магическую цифру - ВОСИМИСЬТЬ.

Шыйсят померкла.

Алексей Proficient

Алексей

Posted
Posted
В 31.05.2025 в 16:19, Akrill сказал:

Трансформатор называется Trafo Tfk Bv.41-5112.65-06.7    Был очень популярной покупкой на немецком ебэе до недавнего времени, многие их очень любили (любят) за железо и отличный набор вторичек. Надеюсь эта тема будет выдаваться в поиске по номеру трансформатора и поможет радиолюбителям правильно использовать такие трансформаторы, а не пущщать их на железо.

У ваших железо встык собрано было? У них из-за этого ток ХХ повышенный м.б.

DSH Collaborator

DSH

Posted
Posted
В 01.06.2025 в 15:07, Сергей Б сказал:

Я когда то приглашал сантехников, полотенцесушитель установить, услышал магическую цифру - ВОСИМИСЬТЬ.

Шыйсят померкла.

Ага, еще ФЛЯНЕЦ - устойчивый термин даже у высшего руководства водоканалов :)

борис Collaborator

борис

Posted
Posted
38 минут назад, DSH сказал:

ФЛЯНЕЦ

Чем не устраивает? А ДУРАЛЮМИНИЙ?Встречал в энциклопедии машиностроения 50-х годов.

А кофе оно?

BAA Master

BAA

Posted
Posted

Duralumin звучит как дЮралумин что по немецки, что по английски.
А вот фланец, он и есть фланж(ч(ш)). Вопросы транслитерации импортного. Так устоялось.

DSH Collaborator

DSH

Posted
Posted
41 минуту назад, борис сказал:

Чем не устраивает? А ДУРАЛЮМИНИЙ?Встречал в энциклопедии машиностроения 50-х годов.

А кофе оно?

Дык на фланцы ГОСТ имеется :)
