Простейшие триодный и УЛ усилитель

Katharina Richter

By Katharina Richter
in Valve

 Share

Recommended Posts

BAA Master

BAA

Posted
Posted
1 hour ago, Xрюн222 said:

Измеряем напряжение на сетке ( или где-либо) через 1 МОм

При наличии осциллографа, щуп 1:10 лучше - сигнал/возбужд и так далее видно. Иногда надо примотать на кончик щупа резистор в несколько килоом. Но есть цепи, куда залезть не выходит. Работал с LDMOS низкочастотными, на 40 МГц. Палец подносить на определенное расстояние не получалось:начинало кусать ВЧ. Схема вполне себе по полосе чуть выше звукового диапазона. Кстати вылечилась (не влияние "щупа") 3 см лишнего провода вдоль земляного полигона. В выходной цепи на 10 А...:smile-17:

  • Replies 405
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

BAA
BAA

Эзотерики рассказывают ньюбам-технарям основы усилителестроения... не стыдно? А ведь к ним уже давно никто с циферками не лезет. Нехорошо-с. Если то, что на фото, работает, да с первого раза - мои

Katharina Richter
Katharina Richter

Цепь питания тоже своеобразно относится к сигнальным цепям. Вы посмотрите пути прохождения сигналов!

Xрюн222
Xрюн222

В ламповые схемы если и стоит добавить что-то лишнее, каменное, то, разве что, устройство плавного или ступенчатого включения накала и анодного.

Posted Images

Xрюн222 Mentor

Xрюн222

Posted
Posted
23 минуты назад, BAA сказал:

Это немецкий магнитофон.

Это швейцарский усилитель для немецкоязычных регионов Швейцарии... Но, таки с магнитофонной фабрики.

Xрюн222 Mentor

Xрюн222

Posted
Posted
12 минут назад, Goofnm сказал:

Этот Вилли - прям универсальный солдат;)

Где-то читал, что всякое аудио было у него как раскладушки на авиазаводе, а фирма организовывалась под изготовление осциллографов и тп  измериловки для НИИ ядерной физики.

Xрюн222 Mentor

Xрюн222

Posted
Posted
16 минут назад, BAA сказал:

При наличии осциллографа, щуп 1:10 лучше - сигнал/возбужд и так далее видно. Иногда надо примотать на кончик щупа резистор в несколько килоом. Но есть цепи, куда залезть не выходит. Работал с LDMOS низкочастотными, на 40 МГц. Палец подносить на определенное расстояние не получалось:начинало кусать ВЧ. Схема вполне себе по полосе чуть выше звукового диапазона. Кстати вылечилась (не влияние "щупа") 3 см лишнего провода вдоль земляного полигона. В выходной цепи на 10 А...:smile-17:

Если найду 6с45п (не помню где лежит...) специально спаяю УНП - генератор УКВ на элементах обычного монтажа :smile-07:

BAA Master

BAA

Posted
Posted
12 minutes ago, Xрюн222 said:

Это швейцарский усилитель для немецкоязычных регионов Швейцарии... Но, таки с магнитофонной фабрики.

Почему знакомый баварец себя называл франконом - рекбус/кроксворд. Отчего севернее севера Италии все делают всякие затейливые штуковины - тоже.

Katharina Richter Collaborator

Katharina Richter

Posted
  • Author
Posted
2 минуты назад, Xрюн222 сказал:

Где-то

Я Вам там ответила на предыдущей странице, посмотрите... Собственно всё, пока что мои поиски пока остановлены. Выходные, надо отдыхать.

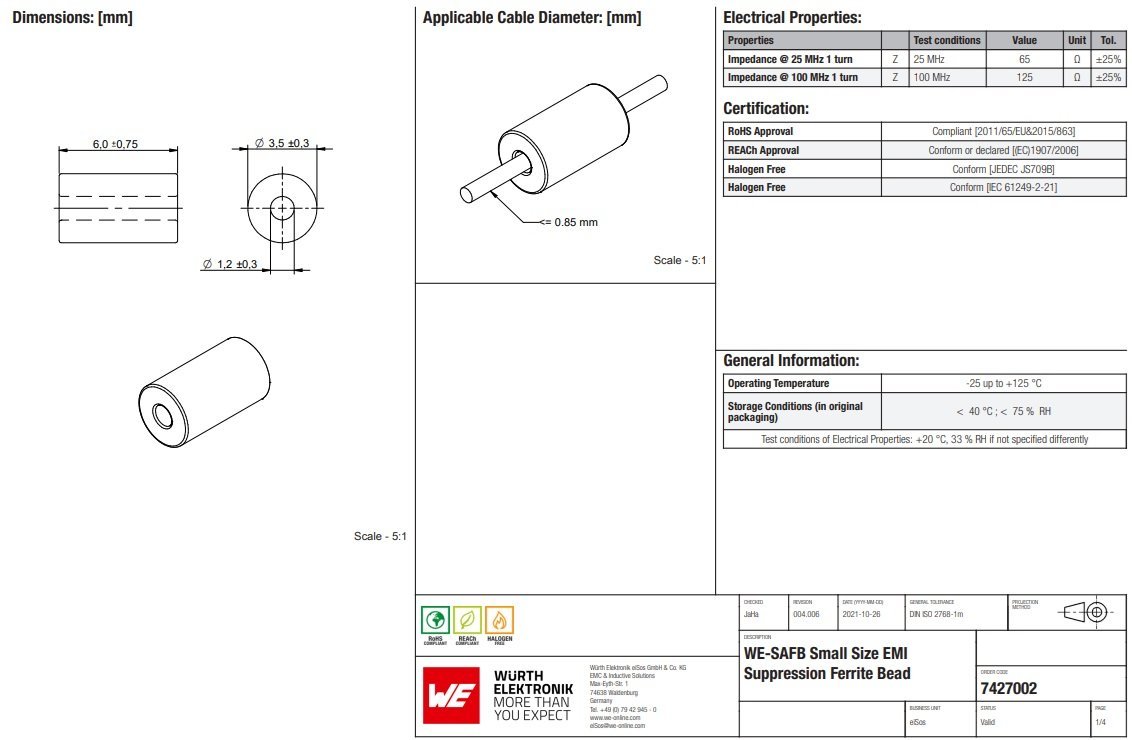

Антизвонники ставить не буду. Разве что входной фильтр, 1ком, 2500пФ. Имеет смысл?

Xрюн222 Mentor

Xрюн222

Posted
Posted
34 минуты назад, Комелев Константин сказал:

Гдеж Вы такие панельки берёте?

Отдельно как то были поиобретены на Авито в составе лота типа "всякая фигня после дедушки-радиолюбителя, 1  пакет - 100 руб... "....

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
4 минуты назад, Katharina Richter сказал:

Я Вам там ответила на предыдущей странице, посмотрите... Собственно всё, пока что мои поиски пока остановлены. Выходные, надо отдыхать.

Антизвонники ставить не буду. Разве что входной фильтр, 1ком, 2500пФ. Имеет смысл?

Выходные-самое время для хобби! :smile-31:Особенно затяжные. Как сказал начальник на работе - да вам через 2 дня уже надоест!

Входной фильтр маловероятно, что есть смысл, а вот 1 ком прям к сетке очень рекомендуется. Там, кстати, некоторый фильтр получится на Миллеровской емкости.

Stan Marsh Mentor

Stan Marsh

Posted
Posted
1 минуту назад, Xрюн222 сказал:

генератор УКВ

Подозреваю, что даже лëжа в тумбочке, никуда не подключëнная 6С45П тихонько так генерит на мегагерцах. Злобная лампочка.

  • Smile 1
Katharina Richter Collaborator

Katharina Richter

Posted
  • Author
Posted

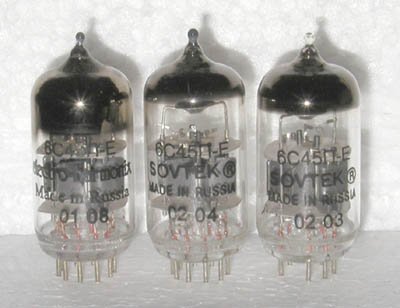

Вот что-то типа этой фотографии. Не совсем эти лампы, у меня советские 6с45п-е более старые (и нормальные...). Но там видно что снаружи в электродной системе то-ли анод такой массивный, то-ли просто радиатор анода. А раскаляется до оранжевого внутри между.


Xрюн222 Mentor

Xрюн222

Posted
Posted
25 минут назад, Katharina Richter сказал:

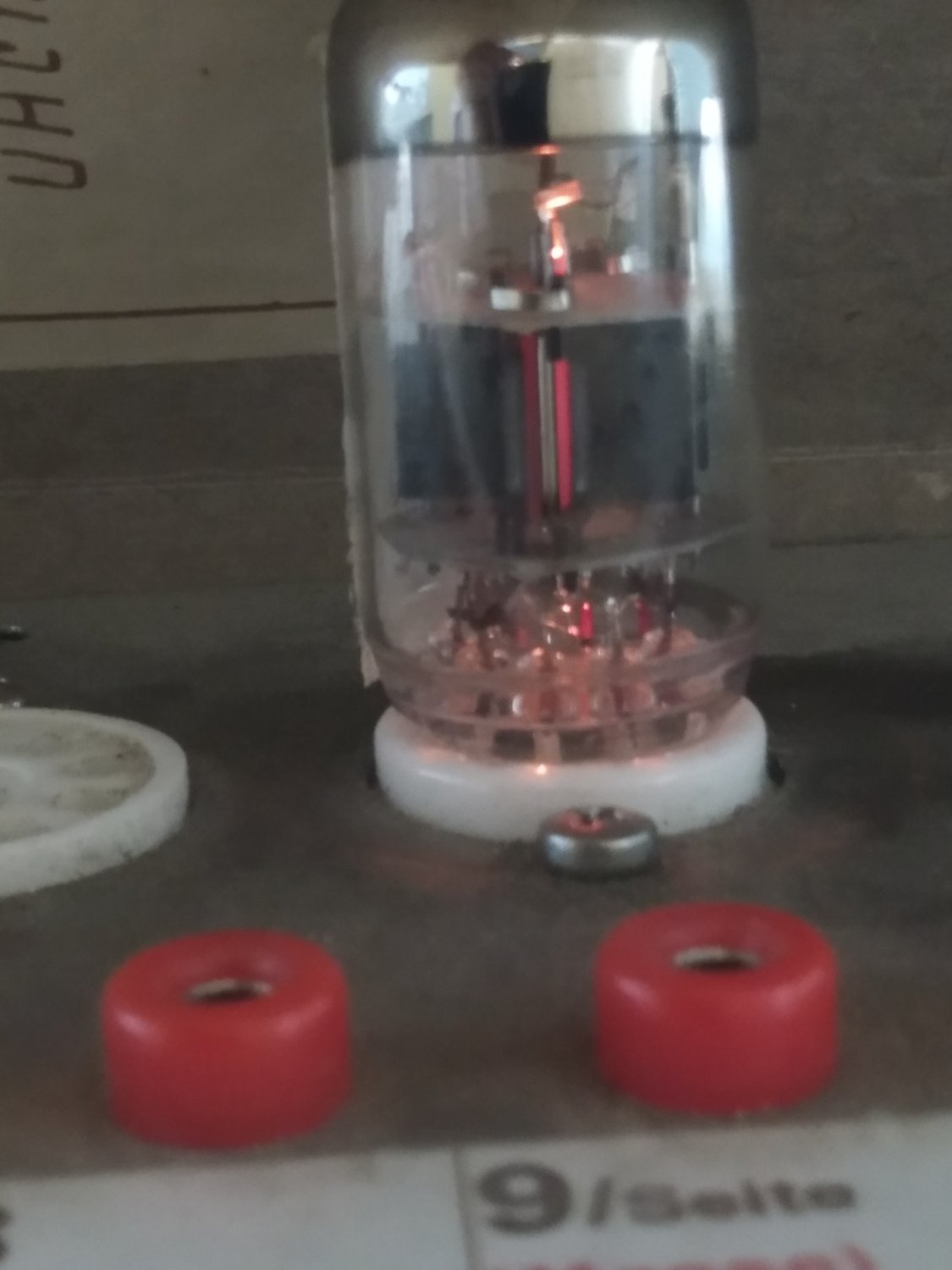

Вот что-то типа этой фотографии. Не совсем эти лампы, у меня советские 6с45п-е более старые (и нормальные...). Но там видно что снаружи в электродной системе то-ли анод такой массивный, то-ли просто радиатор анода. А раскаляется до оранжевого внутри между.


Что там может раскаляться? Сетка? Или накал так отсвечивает?

Xрюн222 Mentor

Xрюн222

Posted
Posted

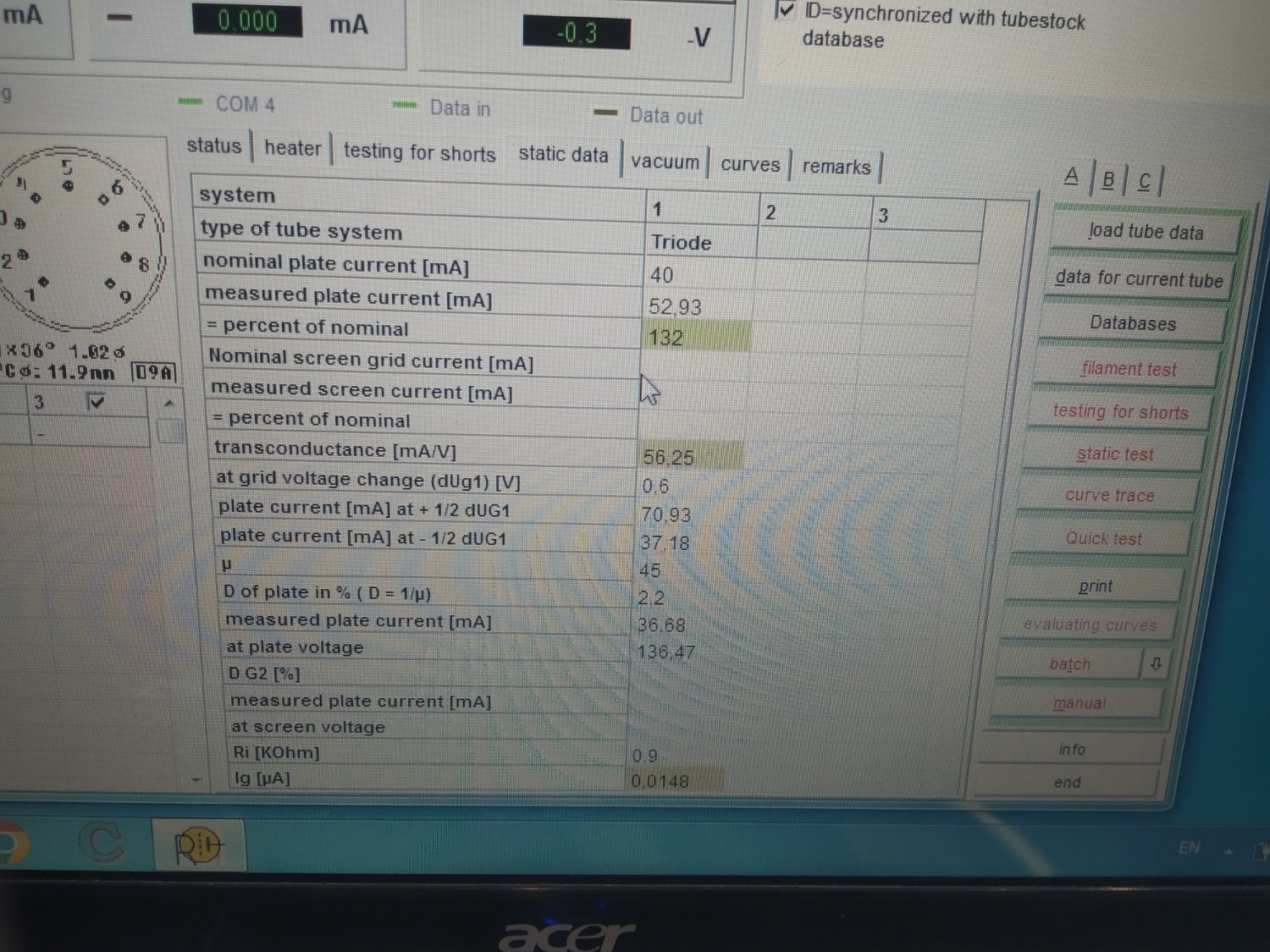

6с45п-е, анодное 240 в/ ток 40 ма, смещение порядка -3,6 в, вроде ничего, кроме катода, не светится.



  • Like (+1) 2
Goofnm Proficient

Goofnm

Posted
Posted
43 минуты назад, Xрюн222 сказал:

Что там может раскаляться?

У меня тоже, на одном из первых усилителей, немного отличались каналы.
В конце концов мне это надоело, и, через пару-тройку месяцев поиска я
поменял в одном канале резистор смещения и гридлик местами.

  • Like (+1) 1
W_L Local

W_L

Posted
Posted
1 час назад, Xрюн222 сказал:

6с45п-е, анодное 240 в/ ток 40 ма, смещение порядка -3,6 в, вроде ничего, кроме катода, не светится.



Если светится анод.

Лампа долго не живет )

Katharina Richter Collaborator

Katharina Richter

Posted
  • Author
Posted
1 час назад, Xрюн222 сказал:

6с45п-е, анодное 240 в/ ток 40 ма, смещение порядка -3,6 в, вроде ничего, кроме катода, не светится.


А что между лопатками внутр2ветится? У меня также.

Хм?! У вашей лампы, кстати 3,6в смещение тоже больше, чем следует из графиков. Интересная эта лампа

Xрюн222 Mentor

Xрюн222

Posted
Posted
7 минут назад, W_L сказал:

Если светится анод.

Лампа долго не живет )

Анод явно не светится.

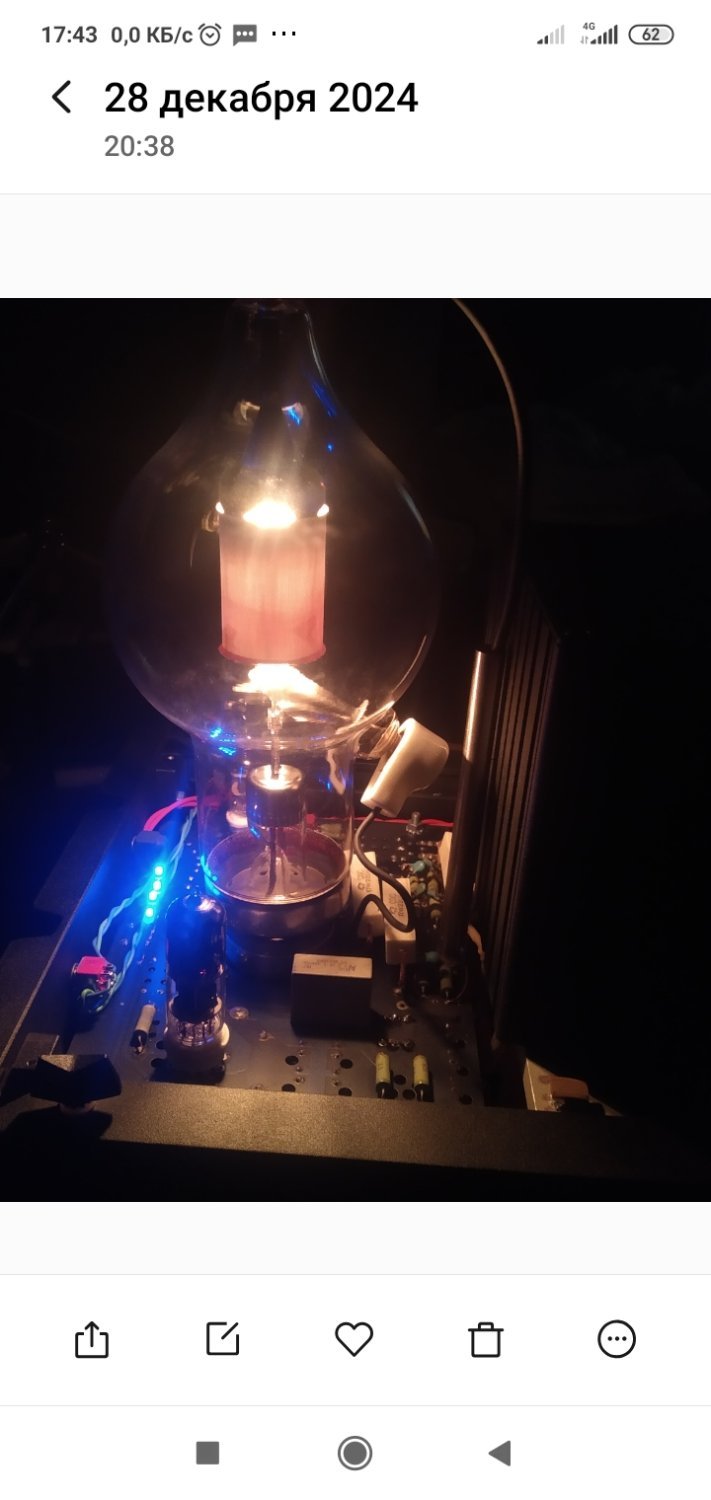

Бывает, кстати, и такой нормальный режим:


W_L Local

W_L

Posted
Posted
2 минуты назад, Xрюн222 сказал:

Анод явно не светится.

Да я не про фото, тут просто прям в рифму сочлись строки )

Katharina Richter Collaborator

Katharina Richter

Posted
  • Author
Posted
2 часа назад, Stan Marsh сказал:

Злобная лампочка.

Мне вот всё покоя не дают слова, что кто-то делает однокаскадные унч на ней. Ну как хфио возможно? Ну вот возьмём мой усилитель, даже если по минимуму - усиление двух каскадов 15Х35=525. А у одной 6с45п u=52. И выше этого не может быть даже теоретически! Как можно сделать на ней нормальное усиление? Или нужна мифическая акустика с чувствительностью 100дб?

W_L Local

W_L

Posted
Posted
Только что, Katharina Richter сказал:

Мне вот всё покоя не дают слова, что кто-то делает однокаскадные унч на ней. Ну как хфио возможно? Ну вот возьмём мой усилитель, даже если по минимуму - усиление двух каскадов 15Х35=525. А у одной 6с45п u=52. И выше этого не может быть даже теоретически! Как можно сделать на ней нормальное усиление? Или нужна мифическая акустика с чувствительностью 100дб?

Думаю выколдовать на данной лампе его можно, по крайней мере ничего криминального в этом не вижу, главное правильно лампу приготовить и акустику с чуйкой в 90 и более дб поставить

W_L Local

W_L

Posted
Posted

Мои 6С45П совсем старенькие не микрофонят, вообщем с какой-то стороны повезло
