Измерения ВАХ и подбор радиоламп

Климентий

By Климентий
in Active

 Share

Recommended Posts

Климентий Local

Климентий

Posted
Posted

Увлекся вопроси перфекционизма и решил создать такую тему ...

Т.к. на столе стоит макет усилителя на 6с19п безтрансформаторного... И закуплено 1500шт этих ламп, то встал вопрос а как же их отобрать в группы ... Вручную нереально...

Вспомнил что есть у меня прибор для измерения. Но он выдает на выходе подробную вах ... И сравнивать вахи разных ламп напрямую да еще в количестве более 1000шт нереальная задача...

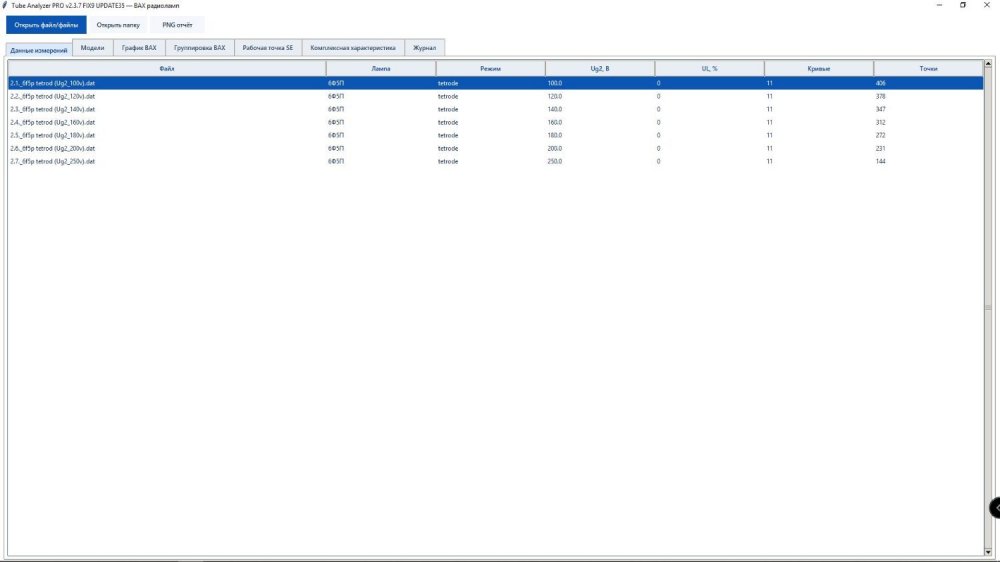

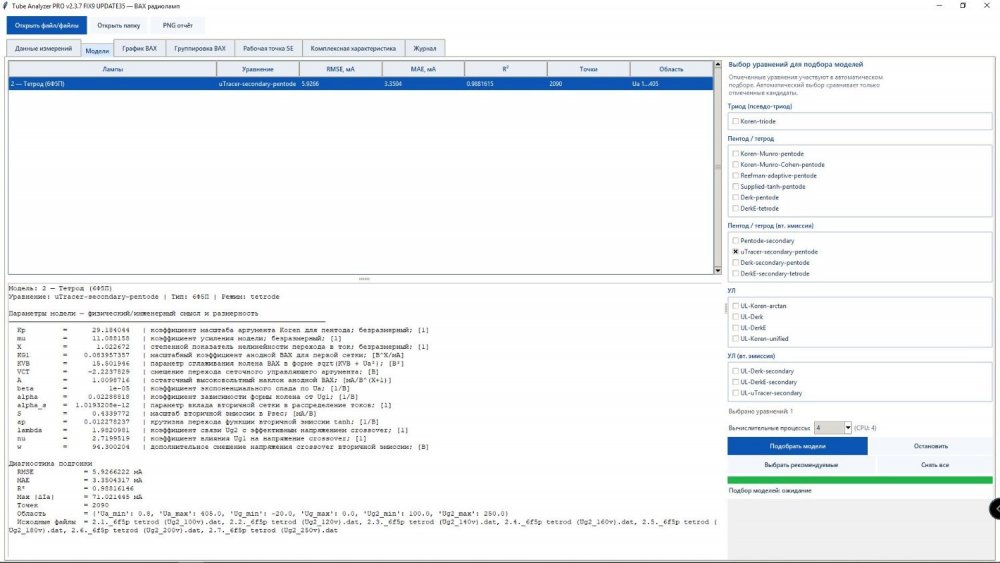

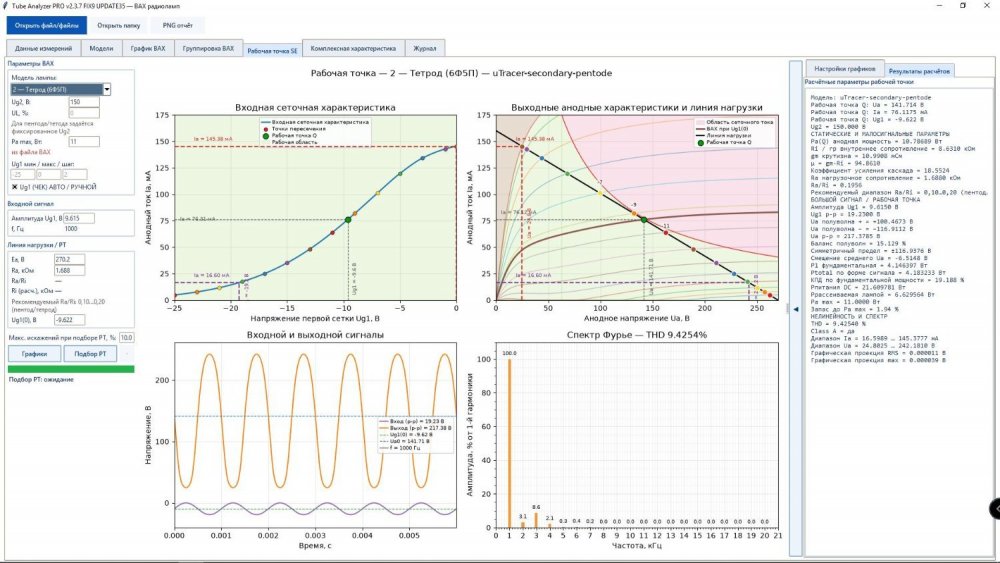

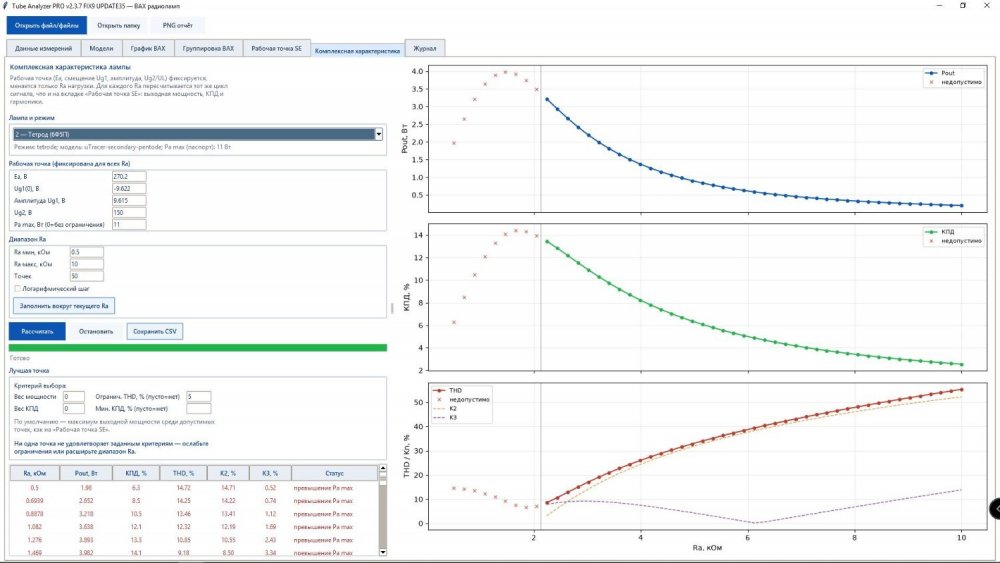

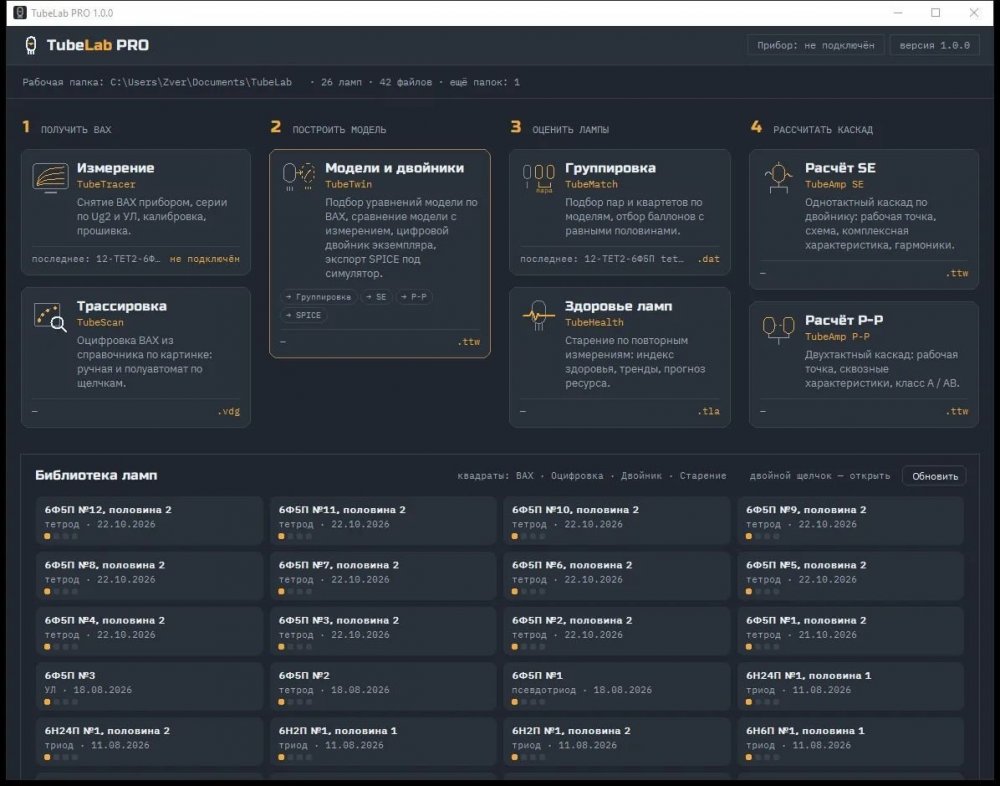

В общем решил вспомнить молодость и написать программу для сортировки... Очень интересная программа получается... Как будет готова полностью покажу результаты работы ее...

А это пример вах двух 6с19п из коробки взятых наугад... И это не самый худший вариант ... Есть и более серьёзные отклонения между лампами...


Так что сами решайте нужно лампы подбирать или нет...

Продолжение следует....

Возможно кому интересна эта тема... Может предложить алгоритм сравнения вах ламп...



Климентий Local

Климентий

Posted
  • Author
Posted
5 часов назад, Timbuktu сказал:

Смещение 10-25 вольт в пределах нормы, практически идеально :ab:

А мне кажется что максимум -5...-15в есть сходимость, а дальше полный разбег... 🤔 или у меня со зрением плохо 😂

W_L Local

W_L

Posted
Posted

Вопрос: пробовали ли вы снимать вахи не только триодов, но и других 2 и более сеточных ламп, при этом изменяя напряжение на 2 сетке, если да, то как они менялись ?

Климентий Local

Климентий

Posted
  • Author
Posted
2 часа назад, W_L сказал:

Вопрос: пробовали ли вы снимать вахи не только триодов, но и других 2 и более сеточных ламп, при этом изменяя напряжение на 2 сетке, если да, то как они менялись ?

 Тетроды, пентоды пробовал... При фиксированном напряжении на второй сетке. Стандартные измерения. У меня целью не стоитизмерить чтото из ряда вон выходящее... Цель стандартно провести замеры вах и выбрать из кучи группы по равным параметрам

BAA Master

BAA

Posted
Posted
9 hours ago, Климентий said:

Так что сами решайте нужно лампы подбирать или нет...

Естественно подбирать.
Как тут говорят, буржуи, лампы после или при начальном включении и активации всегда измеряли и сортировали. Информация от технолога, запускавшего завод, угадайте чей. Не Голландский. Прибывшие "пробники" были как близнецы-братья.
Но есть и другая точка зрения, про ряд Е3.

  • Like (+1) 1
Климентий Local

Климентий

Posted
  • Author
Posted

пока отрабатываю алгоритмы сортировки и выборки ламп покажу какие разбросы среди партии ламп из коробки... на мой взгляд совсем не близнецы :-) даже сказал бы совсем разные...image.jpeg.e4ea46a1f73efee3f9e3060a361e7ccf.jpeg

Xрюн222 Mentor

Xрюн222

Posted
Posted

И? А дальше они поработают... В ответственных случаях сначала прогон часов 100. Хорошо бы набрать статистику изменения ВАХ  после некоторой наработки (скажем, 200 часов, 500 или 1000...)

  • Like (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted
В 09.04.2025 в 03:42, BAA сказал:

Естественно подбирать.
.......


Но есть и другая точка зрения

Причем, она в даташитах у того же Кацнельсона, равно как, пардон за каламбур, и у Бергельсона, вполне даже в виде табличек выражена.

  • Smile 1
Климентий Local

Климентий

Posted
  • Author
Posted
34 минуты назад, Xрюн222 сказал:

И? А дальше они поработают... В ответственных случаях сначала прогон часов 100. Хорошо бы набрать статистику изменения ВАХ  после некоторой наработки (скажем, 200 часов, 500 или 1000...)

Хорошая идея! Поставлю одону лампу на прожарку под рабочие параметры максимальные и каждый день буду снимать ВАХ. Хотя каждый день это перебор наверно... можно как у вас 100 / 500 / 1000 часов. Потом можно интерполировать промежуточные значения при необходимости. Интересный результат будут...

Р = 150 В х 73 мА = 11 Вт такой режим сойдет?

  • Cool (+1) 1
Xрюн222 Mentor

Xрюн222

Posted
Posted

У вас какой любимый рабочий режим? Вот в него и ставьте. Или в типовой по даташиту. Причем, периодически отключать и потом включать, как поостынет. Это тоже влияет на ресурс.

Климентий Local

Климентий

Posted
  • Author
Posted
13 минут назад, Xрюн222 сказал:

У вас какой любимый рабочий режим? Вот в него и ставьте. Или в типовой по даташиту. Причем, периодически отключать и потом включать, как поостынет. Это тоже влияет на ресурс.

попробую....

Тогда лучше поставить 2 лампы идеально подобранные и следить как они стареют...одинаково или по-разному... это будет очень полезно... т.к. постоянно идут споры об этом но никто не показывал результаты...

  • Like (+1) 2
борис Community Regular

борис

Posted
Posted

Интересный опыт, неужели будет заметная разница после прогона?

Помню, приходилось входные диоды в ламповом вольтметре неделю гонять перед установкой. У 6н23п в ПТК видимо емкости менялись в течении 1-2 месяцев и переставал показывать 12 канал, при отличной работе на остальных с 10 и ниже.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Скорее, подсаживалась крутизна, и гетеродин переставал "заводиться". Было такое же, сначала переставал работать при пониженном напряжении в розетке, потом и при нормальном...

Климентий Local

Климентий

Posted
  • Author
Posted

ток в процессе эксперимента на протяжении опытного пробега необходимо поддерживать на заданном значении? прикрутить автоматику к стенду?  Кстати, а важно какие лампы в эксперименте применить? сильноточные 6с19п или как было бы мне проще слаботочные триодики двойные к примеру 6н2п или подобные... у меня такие имеются с идеальными половинками... проще одну лампочку на стенд поставить...



Xрюн222 Mentor

Xрюн222

Posted
Posted

Если считать, что "все лампы одинаковы - у всех катод, анод, сетка" (С), то неважно какую взять. Подумаешь - у  1го триода 6н2п и у 1го триода 6с19п ток накала  отличается в 6 раз, а номинальный ток анода раз примерно в 30.

Климентий Local

Климентий

Posted
  • Author
Posted
12 минут назад, Xрюн222 сказал:

Если считать, что "все лампы одинаковы - у всех катод, анод, сетка" (С), то неважно какую взять. Подумаешь - у  1го триода 6н2п и у 1го триода 6с19п ток накала  отличается в 6 раз, а номинальный ток анода раз примерно в 30.

Ну так я о том и рассуждаю... Теоретически вроде бы нет ограничений для применения в эксперименте слаботочной лампы, мне удобнее со слаботочной поиграться. Но если есть какие-то факты о которых я как дилетант не знаю, то прошу опытных коллег советом помочь в постановке эксперимента и выбрать правильную лампу. Я вижу наверно что для эксперимента лучше применить слаботочнаю лампу у которой пасортный срок наработки минимальный, чтоб быстрее увидеть деградацию катода...примерно 500-1000часов паспортных... Но не экзотику какую-нибудь... 6н24п как раз подойдет к примеру...Screenshot_20250414-000256.thumb.jpg.f1555f912250fc2cfcf15694b2fde2cc.jpg

Stan Marsh Mentor

Stan Marsh

Posted
Posted

Ну, я бы взял 6С19П, дал бы току под 130...140мА, и рассеял бы ватт 12...13. А слаботочку мучить - нет пользы. Через пару месяцев и рублей через триста всë прояснится.

BAA Master

BAA

Posted
Posted
14 minutes ago, Климентий said:

быстрее увидеть деградацию катода

При нагреве - газит, оттуда и катоду конец, сначала геттеру. Опять же смотря какой. Титановый или бариевый. Вопрос: зачем?

Климентий Local

Климентий

Posted
  • Author
Posted
20 часов назад, BAA сказал:

При нагреве - газит, оттуда и катоду конец, сначала геттеру. Опять же смотря какой. Титановый или бариевый. Вопрос: зачем?

Чтоб понять как стареют лампы ... стоит ли подбирать лампы изначально или нет...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Понять интересно, согласен. Набрать статистику. Подбирать, кроме проверки, что параметры в пределах нормы, не стоит. Хотя не возбраняется. Некоторые коллеги из 40...50 и более штук подбирают 1-2 пары, скажем...

  • Like (+1) 1
немой Proficient

немой

Posted
Posted
7 минут назад, Климентий сказал:

Чтоб понять как стареют лампы

Можно посмотреть например паспор на лампу 6С3П-ЕВ....

Критические  моменты для 500 часов , 1500 и 10000 часов гарантированной наработки одной лампы ... что на что влияет и как ...:smile-33:




  • Like (+1) 1
BAA Master

BAA

Posted
Posted
6 minutes ago, Климентий said:

как стареют лампы

От технолога ламп. НЭВЗ... Главное - отравление/износ катода. Требуются материалы вакуумной плавки, индекс ВИ. Керамика/металл сильно лучше стекла ибо практически чистые вещества с травленой поверхностью. Ничего не поглощают и ничего не выделяют. Емкость катода - есть катоды косвенные, а есть с губчатые, неиссосуемый ресурс. Распыление катода на сетку и далее - вторичная эмиссия. Геттер - у малых и больших он разный. Таблеточки против напыления. Уравнения Аррениуса exp(-T'/RT). Скорость порчи от абсолютной температуры. Для спутников телетрансляции лампа работает 15 лет гарантировано. Ваккум + скорее всего доп насос с поглотителем.
Венец технологии - нувисторы. У RCA был так называемый темный катод: то есть накал не светится, а это ниже 550 С. При хорошем вакууме достаточно 400 для нормальной эмиссии.

  • Like (+1) 1
