Ламповый фонокорректор с низковольтным питанием

alekssey

By alekssey
in Analog

 Share

Recommended Posts

alekssey Rookie

alekssey

Posted
Posted

Здравствуйте. Страшновато пока лезть в напряжения 200-300 и более вольт.

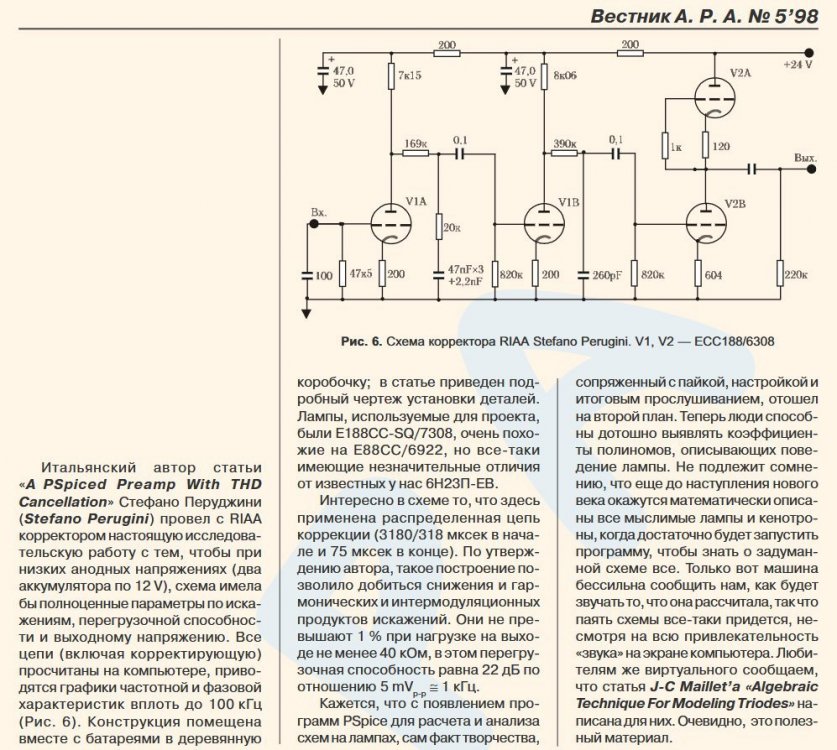

Попалась схема фонокорректора с низковольтным питанием Stefano Perugini:RIAAStefanoPerugini.thumb.jpg.9f441bb946b8625cde8406c5b01b1169.jpg

Вопросы к уважаемому сообществу:

1) Если есть оригинал статьи Stefano Perugini "A PSpiced Preamp With THD Cancellation", журнал Glass Audio 2/1998 (в сети не нашёл этого номера, за 1998 в широком доступе лежит только номер 1), прошу поделиться.

2) Пойдёт ли схема в качестве первой ламповой конструкции, насколько адекватна работа схемы с лампой 6Н23П?

3) Существуют ли схемы ламповых фонокорректоров с питанием вольт до 100? Прошу поделиться.

Оффтоп: на этой же лампе есть низковольтная гибридная схема усилителя для головных телефонов (ВРЛ №76)-76_.jpg.f17e686eaa602c5575ee8977eba359d8.jpg

Xрюн222 Mentor

Xрюн222

Posted
Posted

Условно-"нормальные" схемы на лампах начинаются от 100 вольт, но и то лучше хотя бы 120. 24...27 - самое оно для транзисторной схемы.

alekssey Rookie

alekssey

Posted
  • Author
Posted

Да, это понятно. Есть опыт сборки транзисторных корректоров.

Однако, зачем-то же пытались люди делать низковольтные схемы и на лампах.

Пусть будет 100-120В, ок. Что можно собрать с таким "относительно низковольтным" питанием?

W_L Local

W_L

Posted
Posted

Есть конечно вариант 6Н27П, но на своем опыте я ее не пробовал, лампы, которые довольно неплохо дружат с небольшим анодным, по моему опыту это 6Н16/17/18Б и 6С7Б, можете попробовать собрать на них, либо 6Ж32П, но она окрашивает звук…

W_L Local

W_L

Posted
Posted

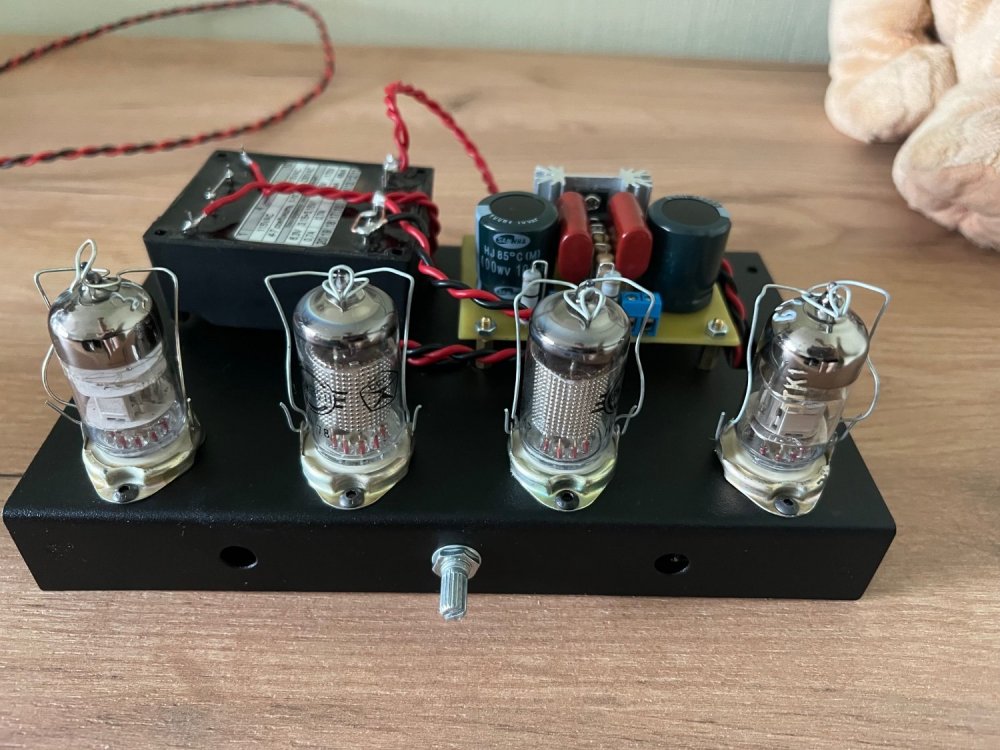

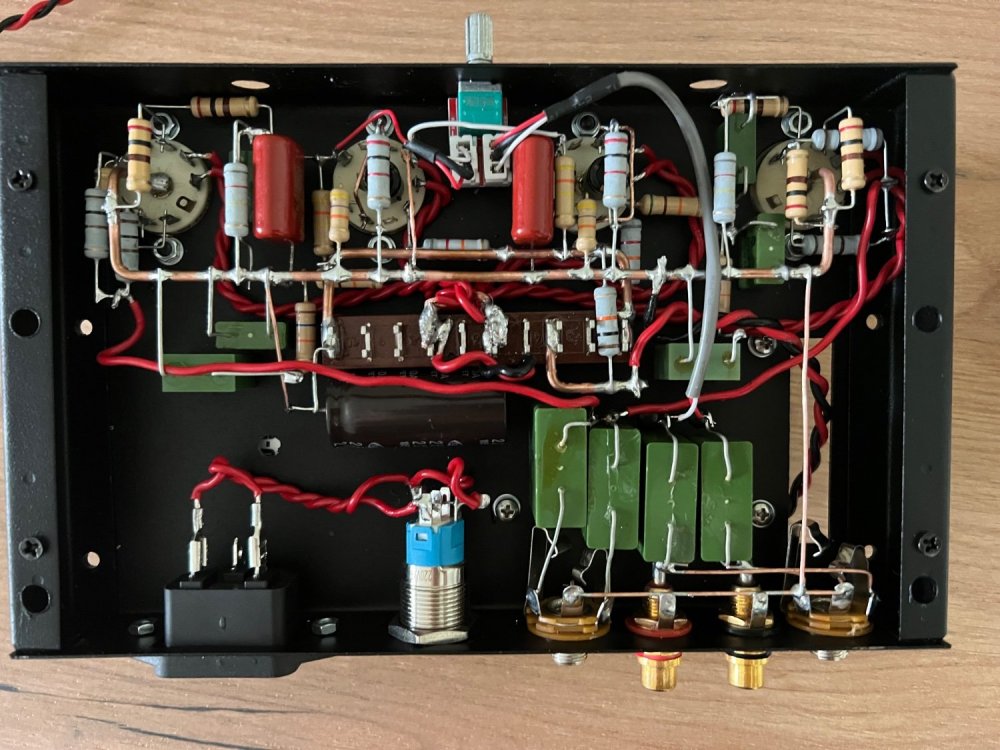

Кстати отдельной головной болью в фонокорректоре была борьба с фоном, помог только перевод питания накалов на постоянку, другие способы эффективности не дали.

Xрюн222 Mentor

Xрюн222

Posted
Posted

Не более 6ж32п окрашивает, чем ранее перечисленные. А то и менее. Тем более в фоно. Другой вопрос - триод VS пентод. 6н17 и 6с7, в силу приличного мю, не очень хорошо "дружат" с питанием порядка 100 вольт, им бы 200 бы...

Опыт построения даже 4...6 каскадных показывает, что, при лампах надлежащего качества, фон и при питании накала переменным током ниже шумов ламп. С новодельными чаще всего не проходит такое.

W_L Local

W_L

Posted
Posted
3 минуты назад, Xрюн222 сказал:

Не более 6ж32п окрашивает, чем ранее перечисленные. А то и менее. Тем более в фоно. Другой вопрос - триод VS пентод. 6н17 и 6с7, в силу приличного мю, не очень хорошо "дружат" с питанием порядка 100 вольт, им бы 200 бы...

Тогда из вариантов та же 6Н14П, мю у нее если не ошибаюсь не большое, анодного большого так же не надо, звучит лампа очень чисто

alekssey Rookie

alekssey

Posted
  • Author
Posted
39 минут назад, W_L сказал:

Красивые картинки



Что это за "зверь" на фото? Выглядит здорово. Вижу 6Ж32П и какой-то двойной триод.

ВКН Local

ВКН

Posted
Posted

Ушник Филина действительно хорошо звучит! Не единожды делал.

Делал гитарный преамп на 25sn7gt. +25в для накала и для анодного питания.

Но делать корректор с анодным +25..... моветон.

W_L Local

W_L

Posted
Posted
27 минут назад, alekssey сказал:

Что это за "зверь" на фото? Выглядит здорово. Вижу 6Ж32П и какой-то двойной триод.

6н2п-ев, но 6н2п туда подойдет больше )

alekssey Rookie

alekssey

Posted
  • Author
Posted
16 минут назад, W_L сказал:

6н2п-ев, но 6н2п туда подойдет больше )

А схемка-то - секрет фирмы?

alekssey Rookie

alekssey

Posted
  • Author
Posted
40 минут назад, ВКН сказал:

Ушник Филина действительно хорошо звучит! Не единожды делал.

Спасибо за ваше мнение. Думаю надо его собрать. Вы прямо по приведённой схеме из журнала делали? В сети есть ещё вариант выхода на полевых транзисторах.

ВКН Local

ВКН

Posted
Posted

ОФФ.

Ни в коем случае не на полевых!!! Крайние варианты были на П605/608. Обязательно инвертировать питание транзисторов!

И лампы лучше применить 6с31б-р.

alekssey Rookie

alekssey

Posted
  • Author
Posted

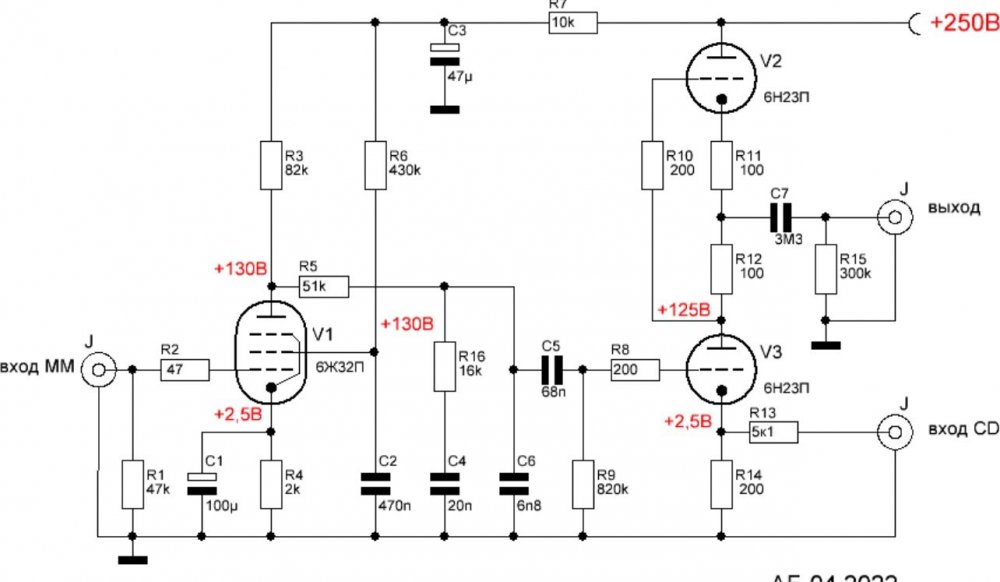

Спасибо, такая схема тут попадалась, но тему я поднял о низковольтных схемах.

Если предполагается возможность перевести на более низковольтное питание, то у меня лично, что называется "ума не хватает".

Stan Marsh Mentor

Stan Marsh

Posted
Posted

В теории любая лампа может работать с низким анодным напряжением. Это первое. Крутизна падает, линейность ухудшается, но работать будет. С малым сигналом. Второе, низковольтных ламп в природе не бывает.

  • Like (+1) 1
W_L Local

W_L

Posted
Posted

Как вариант посмотреть серию ламп с низковольтным питанием, по типу 2Ж…П и им подобные, хотя вопрос: а стоит ли игра свеч ?

alekssey Rookie

alekssey

Posted
  • Author
Posted

Пусть и бывают, но это какая-то экзотика. Тут действительно, стоит ли игра свеч такие лампы искать.

А вот 6Н23П у каждого в тумбочке по ведру. :smile-03:

Климентий Local

Климентий

Posted
Posted

А в чем суть низкого анодного? Да 200-300в можно получить даже импульным преобразователем от 12в... Чего там страшного? Не пойму... Куча схем отработанных на портале с нормальным питанием... Собирай любую и радуйся...

  • Smile 1
alekssey Rookie

alekssey

Posted
  • Author
Posted

Так, навскидку: безопасность, питание от аккумулятора, нет проблем сделать печатную плату.

Короче, похоже никто не пробовал. Статью бы в Гласс Аудио в оригинале почитать...

Xрюн222 Mentor

Xрюн222

Posted
Posted
19 минут назад, alekssey сказал:



Короче, похоже никто не пробовал. Статью бы в Гласс Аудио в оригинале почитать...

Не похоже. Некоторые пробовали. Но и Вы попробуйте, потом расскажете, что и как получилось. Лучше один раз услышать, чем сто раз прочитать.

Сергей А Local

Сергей А

Posted
Posted
В 06.04.2025 в 18:53, Stan Marsh сказал:

В теории любая лампа может работать с низким анодным напряжением. Это первое. Крутизна падает, линейность ухудшается, но работать будет. С малым сигналом. Второе, низковольтных ламп в природе не бывает.

Пробовал от 15 В , работает , но ничего не измерял , просто любопытно было.

BAA Master

BAA

Posted
Posted
2 minutes ago, Xрюн222 said:

Некоторые пробовали.

Есть некий, даже не знаю как назвать... знакомый доктор доктор называет выкидыш.
Берем индикатор(ы) ИВ-ХХ.
Во первых-это красиво... Во-вторых прямонакальное... Знакомый в DIY делал...
А серьезно - наверно лучше  стержневых или дробей ничего не будет, а-ля Василич.
Если отринуть исполнение автора - отличный вариант.
Тьюбкад обожает умножители делать - тоже подход. 2х24 при удвоении уже около 130. А там гираторную нагрузку и не то, чтобы EF86, 6Ж52 запоет. Кстати 60-70-80 В на аноде очень даже нормально.
И гибридная штука есть, у Пасса, который Нельсон.
P.S. В трубу недавно выложили кино, про его фирму. Самого не показали, видимо здоровье не позволяет.
