Ламповый темброблок 6Н1П/6Н5П

[BAA]

On 3/15/2025 at 5:21 PM, Xрюн222 said:

примерно выше 5 кГц вообще большой вопрос что и как там записано на СД, и, значит - всë что мы услышим - исключительно вопрос алгоритма работы ДАКа...

В порядке извинения перед Н.С. Дейтсвительно идет что-то эдакое, как в самоосциллирующем усилителе класса D. Посмотрел на оные самые ЦАП-ы. За какие-то чудеса выдается сигма-дельта с частотой набивки аж 11, а то и 22 МГц. Было дело - для передачи аналогового сигналу. Там совсем не всё как кажется, хотя статическое!!! разрешение отличное. Легко получается 0,01% И вот, что идет с фильтра, децимационного, который обычно 1-го 2-го или 3-го порядка интегратор (диффиренциатор реже и в цифре напрямую не реализуем).
Ниже пример сами знаете откуда при 20 к и тактовой 1 МНz, 1-й порядок фильтра.
По сравнению со стандартным мультибитом... ндя. Какие там двойные опоры и влияние термопрофиля при пайке на линейность.

Выводы делаем сами, обсуждать не буду.

[Xрюн222]

Все таки, видать, Котельников В. А. со Штейншлейгером В.Б., не зазря членкорами были-то?...

[BAA]

Поигрался с фильтром даже не -100dB на 1/10 октавы, как обычно (22кГц=1, 24кГц= -100), а просто 100 dB на декаду. Так вот, при 2 отсчетах на период надо где-то 5 периодов до установления и амплитуда падает.
А про академиков - так у них фотон или электрон дифракцию производит, сам с собой, в две двери.
Не уроборос и на том спасибо.

Кстати, сколько надо минимально периодов в звуке, чтоб услышать?

И еще, разрешение ШИМ, при одном периоде. 20 к = 50 мкс. 20 М = 50нс. Что есть 1/1000. по 500 дискрет на полуволну, при максимальной амплитуде. А рассчитано все на оверсамплинг, чтоб 10000 раз повторить и получить, правильно, в 100 раз точнее, от усреднения, вполне себе 16-17 бит. Про 32 бита и 10кГц посчитайте сами, даже при 512(20+ МГц). Это прикидка, ногами не пинать. Может оно не по среднеквадратичному улучшается, но идея понятна. Торрес бы пояснил - он этим занимается, но его от нас ... ну вы поняли.

[Xрюн222]

В макет линейного преда, под 6н1п/6н7с,  встали 27-е, даже экземпляры попались нешумные и не фонящие, накал от АС, что не всегда бывает. Выходной  КП - на 6н8с пока что, есть  и обход  его.

[Agats]

В 26.02.2025 в 22:52, W_L сказал:

Откопал в архивах фото монтажа внутри, хоть и не самый лучший, но на тот момент «набивал руку» да и продумать, как, что и где расположить в таком небольшом объеме было не просто…

не в укор автору, но не дай бог что поменять если надо

[W_L]

3 часа назад, Agats сказал:

не в укор автору, но не дай бог что поменять если надо

Это да, прийдется голову немного поломать, сейчас набив руку собрал бы немного по-иному, хотя за 2 года работы ни одного отказа у данного изделия

[Meshochnik]

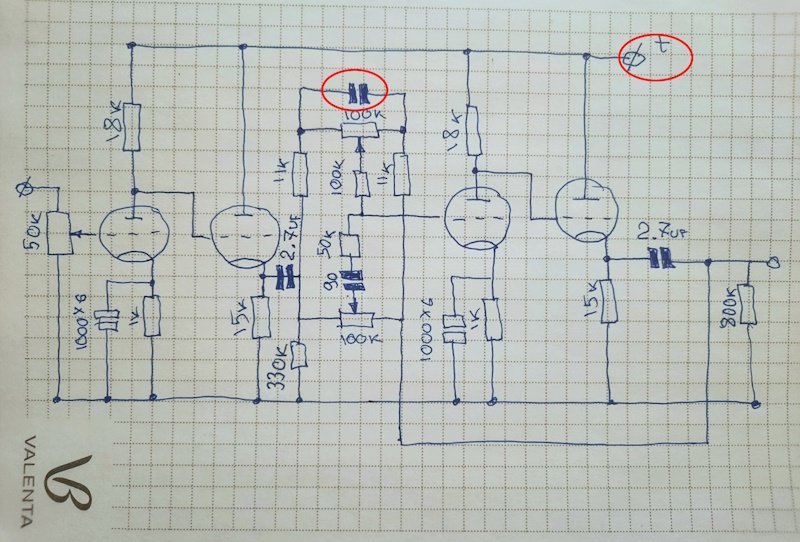

В 03.03.2025 в 22:24, Алекс сказал:

 Простота залог успеха))

Ув. Алекс, нельзя ли полноты картины добавить номинал и напряжение. Спасибо

[Алекс]

11 часов назад, Meshochnik сказал:

Ув. Алекс, нельзя ли полноты картины добавить номинал и напряжение. Спасибо

Да, конечно. 0.033мкф 250v
