Recommended Posts

Posted
21 минуту назад, W_L сказал:

В идеале было бы собрать с регулировкой по НЧ, СЧ, ВЧ, но это уже совсем другая история

Вот такого мне хватает для коррекции НЧ.


  • Like (+1) 1
Posted
Только что, Rezvoy сказал:

Вот такого мне хватает для коррекции НЧ.


Сименс Каммермузик от 1937 г... Топовый на ад1... :smile-29:

Из описания от  "потерпевшего" - "в нем сделано что-такое, секретное, от чего бас звучит фантастически!" (С)

Posted
15 минут назад, Xрюн222 сказал:

Сименс Каммермузик от 1937 г... Топовый на ад1... :smile-29:

Из описания от  "потерпевшего" - "в нем сделано что-такое, секретное, от чего бас звучит фантастически!" (С)

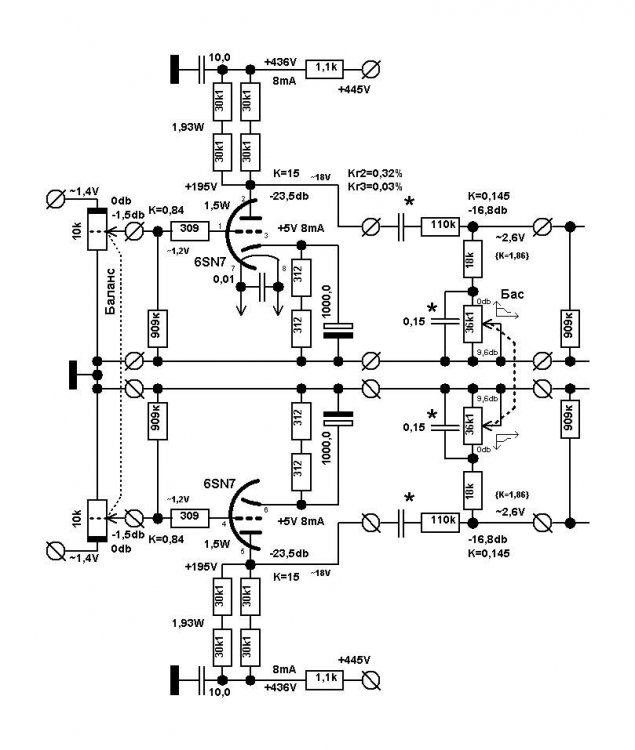

Вот реальная схема входного каскада преда. Регуляторы ступенчатые и отключаемые, за ними - драйвер.

Резисторы все с2-14, с2-29, ёмкость со звёздочкой пока слюда, окончательно определюсь когда оконечник запущу БиАмп. Кстати - там предусмотрена ступенчатая регулировка уровня в СЧ/ВЧ канале.


  • Like (+1) 3
  • Thanks (+1) 2
Posted
44 минуты назад, Rezvoy сказал:

Вот реальная схема входного каскада преда. Регуляторы ступенчатые и отключаемые, за ними - драйвер.

Резисторы все с2-14, с2-29, ёмкость со звёздочкой пока слюда, окончательно определюсь когда оконечник запущу БиАмп. Кстати - там предусмотрена ступенчатая регулировка уровня в СЧ/ВЧ канале.


Только хотел поклянчить номиналы))))) спасибо!!!))

Posted
1 минуту назад, Drakon сказал:

Только хотел поклянчить номиналы))))) спасибо!!!))

Межкаскадный 0,1 мкФ но буду уточнять по месту, возможно потребуется обеспечить спад АЧХ перед 30Гц.

Posted
10 минут назад, Rezvoy сказал:

Межкаскадный 0,1 мкФ но буду уточнять по месту, возможно потребуется обеспечить спад АЧХ перед 30Гц.

в текущем проекте был, теперь уже был)))), пассивный РГ с ФИ трансом в отдельном корпусе, теперь видимо переродится в активный с регулировкой нч))) есть выходной трансик с тремя одинаковыми обмотками, как раз сгодится!! ну и добавиться еще один каскад

Posted
2 минуты назад, Drakon сказал:

в текущем проекте был, теперь уже был)))), пассивный РГ с ФИ трансом в отдельном корпусе, теперь видимо переродится в активный с регулировкой нч))) есть выходной трансик с тремя одинаковыми обмотками, как раз сгодится!! ну и добавиться еще один каскад

Выходной каскад у меня СРПП, выхды как непосредственный для работы в качестве драйвера, так и на трансформатор с обмотками балансной, небалансной, для раскачки гибридника и на 8Ом , 2,5-3Вт каскад обеспечит.

Posted

С выходной лампой пока не решил, изначально транс был под типа  6с19п или ес360, 2,2к, Ктр 15,8 на каждую из трех, но так как у Вашего общее 1,66 то с К=2 у ес360 с данным трансиком не густо на выходе))))  так что вполне SRPP да с высоким питанием

Posted
3 часа назад, Xрюн222 сказал:

Из описания от  "потерпевшего" - "в нем сделано что-такое, секретное, от чего бас звучит фантастически!" (С)

Не вижу никаких секретов, всё старо как мир. Но если захочется продать устройство, то с темброблоком, оно продастся значительно быстрее, чем без оного, ибо подавляющее число слушателей, как правило не имеющих больших коллекций винила и крутых аудиосистем, привыкли, образно говоря, подслащивать и без того сладкую конфетку. Есть пластинки, особенно 50-60 годов, в моно, Элвис Пресли, Пэт Бун, Билл Хэйли & many more, при прослушивании коих с темброблоком, голоса исполнителей деформируются настолько, что узнать их невозможно. Не всё золото, что блестит, посему-темброблок д.б. отключаемым.

  • Like (+1) 2
Posted
В 26.02.2025 в 23:14, Xрюн222 сказал:

Если не секрет, почему не  применили "схему Баксандалла"  регулировки тембра?

Если не секрет то какую, доработанную с двумя КП или оригинал из статьи?


Posted
В 26.02.2025 в 23:40, W_L сказал:

на тот момент на данном форуме меня не было, так что решил делать по «старой классике»


нужна третья полоса на СЧ, иначе как "поднять" бух и цык?)

Posted
18 минут назад, Алекс сказал:

нужна третья полоса на СЧ, иначе как "поднять" бух и цык?)

В идеале - да, но это уже совсем другая история)

Posted
34 минуты назад, Алекс сказал:

Если не секрет то какую, доработанную с двумя КП или оригинал из статьи?


Это вроде вариант некий промежуточный?  Или, что то типа Мс МХ110...Почему то дедушка А.Фишер мост подключал прям на анод 12ах, а повторитель ( анодно-катодный) у него не был в регулировку завязан.

И, вообще говоря, еще в ж. Audio, за 1955 г, было написано, и так оно и по опыту бывает - реально регулятор нужен (если нужен) вида: низкие только на подъем, высокие только на завал, дБ по 10,не более.

Posted
6 часов назад, Xрюн222 сказал:

и так оно и по опыту бывает - реально регулятор нужен (если нужен) вида: низкие только на подъем, высокие только на завал, дБ по 10,не более.

По моему опыту для AN-E с цифрой самое то: подъём 1.5дб на 40Гц и столько же на 15кГц.  Получается ну очень реалистично)))

Posted
6 часов назад, Xрюн222 сказал:

Почему то дедушка А.Фишер мост подключал прям на анод 12ах

Так ему никто руки не выкручивал, как сделал так и сделал, подумаешь будет криво регулироваться, ну и что?)

Posted
9 минут назад, Алекс сказал:

Так ему никто руки не выкручивал, как сделал так и сделал, подумаешь будет криво регулироваться, ну и что?)

Все ровно регулируется, уже лет 70+, как Баксандалл придумал такой регулятор

Дело НЕ очевидное, но - не всегда добавление КП в цепь тонкорректирующих ОС улучшает результат...

Posted
25 минут назад, Xрюн222 сказал:

Все ровно регулируется, уже лет 70+, как Баксандалл придумал такой регулятор

Дело НЕ очевидное, но - не всегда добавление КП в цепь тонкорректирующих ОС улучшает результат...

Сравнивал, мой выбор за КП.

  • Like (+1) 1
Posted
1 час назад, Xрюн222 сказал:

Дело НЕ очевидное, но - не всегда добавление КП в цепь тонкорректирующих ОС улучшает результат...

Кстати, глянул что клонят китайцы, и у них баксандалл начинается с КП))

Posted
13 минут назад, Xрюн222 сказал:

Так ты про тот, который в начале, или  тот, что в конце и сидит в петле ОС, стало быть?

Кстати да, я про тот что в начале, но мысль про второй интересная, но интуитивно чую что если обойду выходной КП может случиться какая нибудь бяка...

Мой собран так усиление 12AU, КП 12АТ далее мост и близнец входного каскада 12AU, КП 12АТ. Да, два КП, но по другому что-то не получается((

Posted
37 минут назад, Алекс сказал:

Мой собран так усиление 12AU, КП 12АТ далее мост и близнец входного каскада 12AU, КП 12АТ. Да, два КП, но по другому что-то не получается((

какой получился общий К?

Posted
46 минут назад, Drakon сказал:

какой получился общий К?

Вопрос конечно интересный))) в положении РГ на 11 часов усиление единица.

P.S. Завтра будет возможность измерить
