Друзья, после публикации моей статьи https://radiolamp.ucoz.ru/publ/1-1-0-3 в журнале Радиолюбитель "народ потребовал" вместо 6Ж8 в первом каскаде установить триод. Выбор пал на 6K5GT, ну "до кучи" в выходном каскаде я установил E235L в триодном включении.

Как оказалось многие не нашли схемы этого варианта. Кто просил, я по электронке разослал схемы. Восполняю этот пробел. Усилитель имеет ряд особенностей, как фиксированное смещение от анодной обмотки и раздельное питание предварительного каскада повышенным анодным. Усилитель в таком виде работает с 2012 года и никаких переделок больше не было.

С уважением.

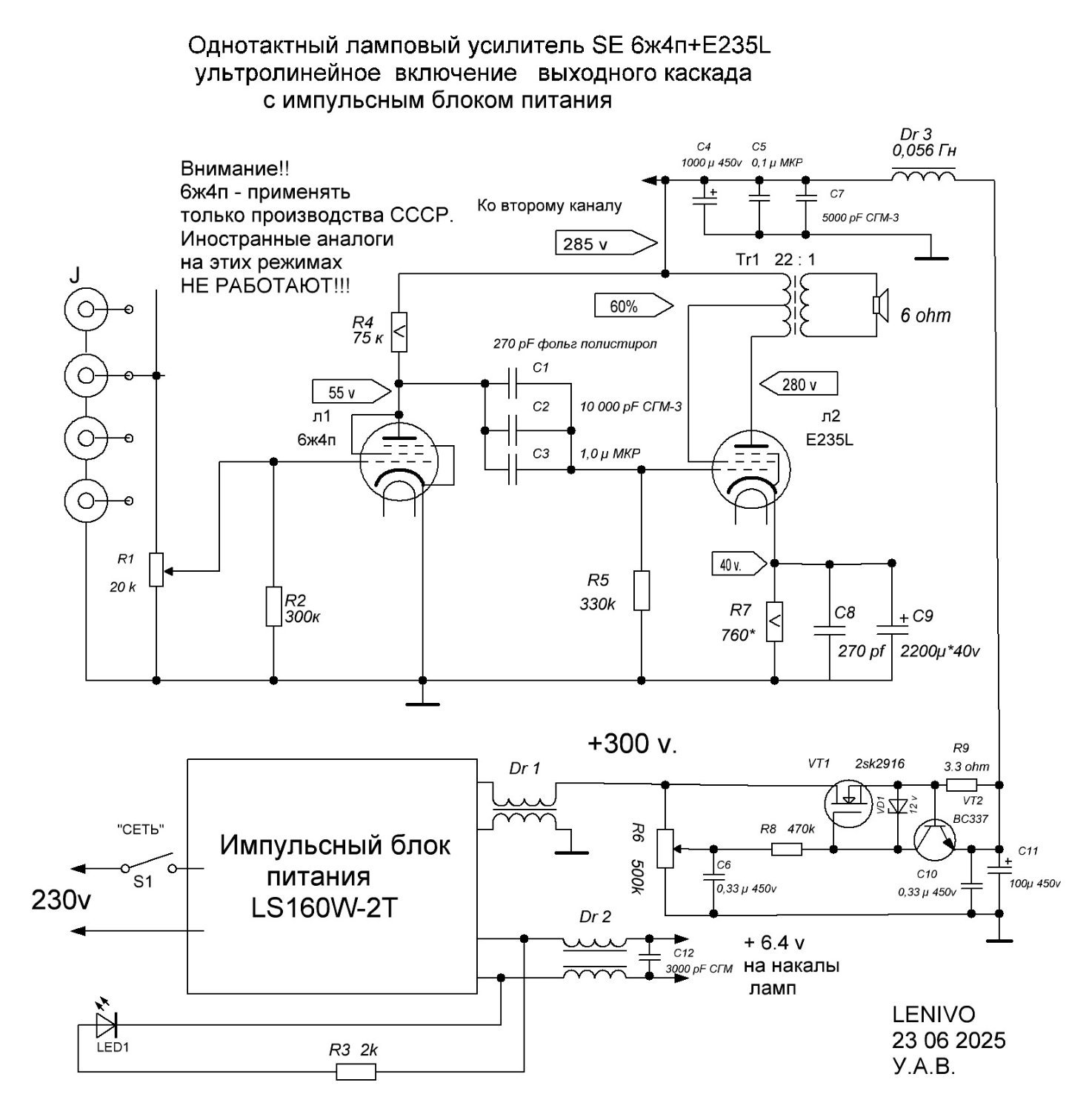

Схема усилителя на 6K5GT+E235L.jpg

  • Like (+1) 6
Posted

Именно по этой схеме работает уже более 10 лет.

49 минут назад, Вадим Пузанов сказал:

Кто просил, я по электронке разослал схемы.

У меня работает белее 10 лет, работает прекрасно, без нареканий. Правда год назад кончился ТС от него, никак руки не дойдут заменить. ТС был заказной, мотали на "Аудиоинструмент", но закоротил где-то внутри.



  • Like (+1) 1
Posted
4 минуты назад, Meshochnik сказал:

Именно по этой схеме работает уже более 10 лет.

Мне тоже казалось, что я схему где-то выкладывал. Однако стал искать, и не нашёл. Поэтому и выложил здесь.

Posted
4 часа назад, Вадим Пузанов сказал:



Схема усилителя на 6K5GT+E235L.jpg

Использовал такой же вариант схемы выпрямителя, для питания драйвера, (с дросселем, вместо R16) выбирал из многих диодов, больше всего понравились Шотки из карбид кремния, потом поставил 6Х6 (6ц5с), стало сильно лучше....    Конечно не питание драйвера от отдельной обмотки, но разница, если брать питание от общего кена, заметна  хорошо...

Posted

Давно задумывался. Лампочка заманчивая и при этом дешевая и абсолютно не востребованная :smile-55:, почему?

4.8к при весьма низком внутреннем - серьёзная альфа.

Posted

Если религия позволяет, то триодную часть 6Г7 запросто можно применить, вроде даже штырьки можно не перепаивать

Posted
9 часов назад, Кружка сказал:

Давно задумывался. Лампочка заманчивая и при этом дешевая и абсолютно не востребованная :smile-55:, почему?

4.8к при весьма низком внутреннем - серьёзная альфа.

Что то на Авито она совсем не дешёвая 😂

  • 4 months later...
Posted

Интересно. А почему в ветке нет фото усилителей -тех, которые делались по оригинальной схеме В.Пузанова?

Я вот делал по этой схеме. Ну ... очень близко к оригинальной схеме.

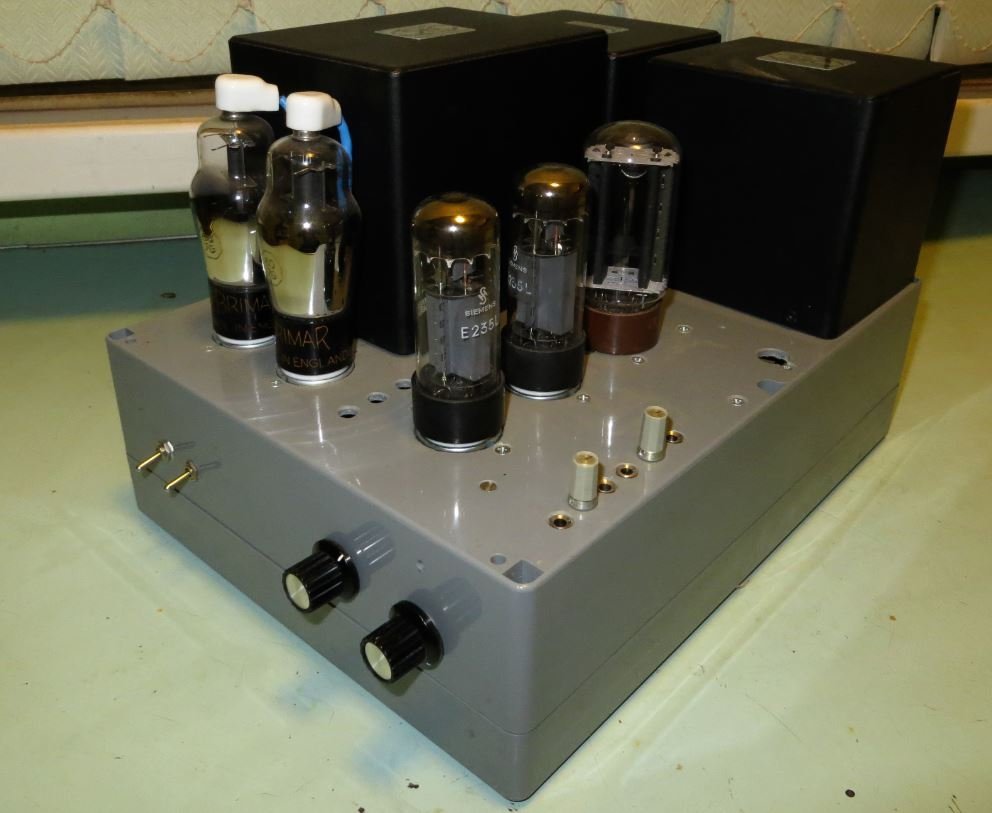

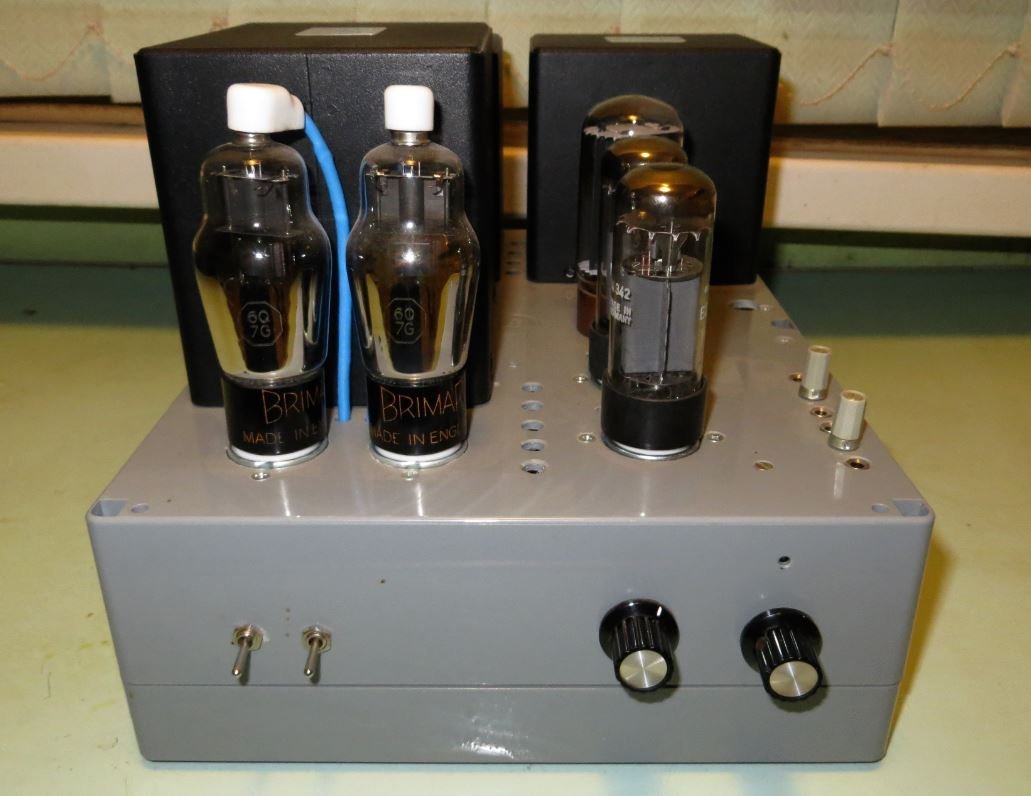

Лампы разные пробовал - на фото вариант  SE 6Q7G+E235L. Трансформаторы от "Золотой середины". Конденсаторы ROE, FRAKO. Межкаскаданые конденсаторы -серебряно-слюдяные ССГ+МКР. Резисторы AMRG, MP930, WELWIN.

Больше 12 лет пашет без нареканий  ...... НО в основном стоит в тумбочке - слушаю  , в основном, усилитель на El86. А последний год усилители на лампах СССР РР 6н23п+6п6с в УЛ, SE 6ж4п+6п43п-е в УЛ.

Постарел, слух просел и изменились предпочтения в звуке. Хотя музыку всю туже слушаю.

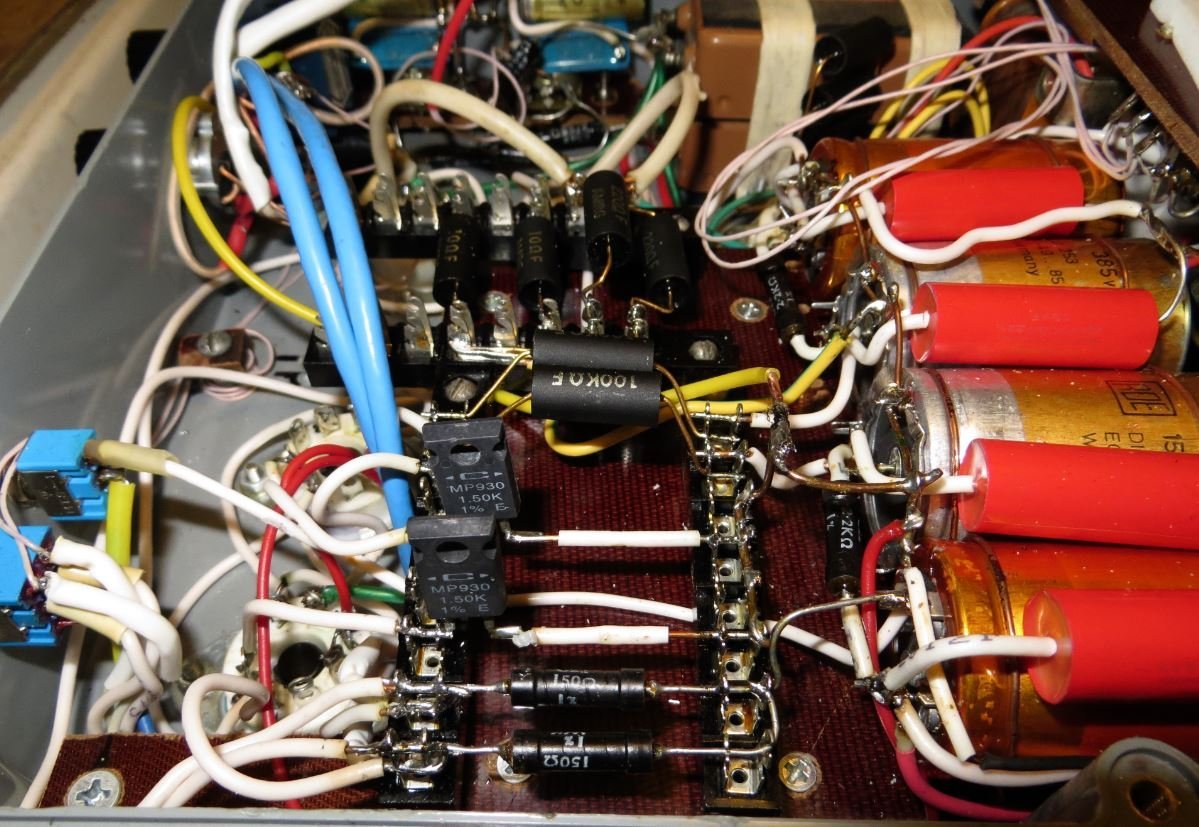

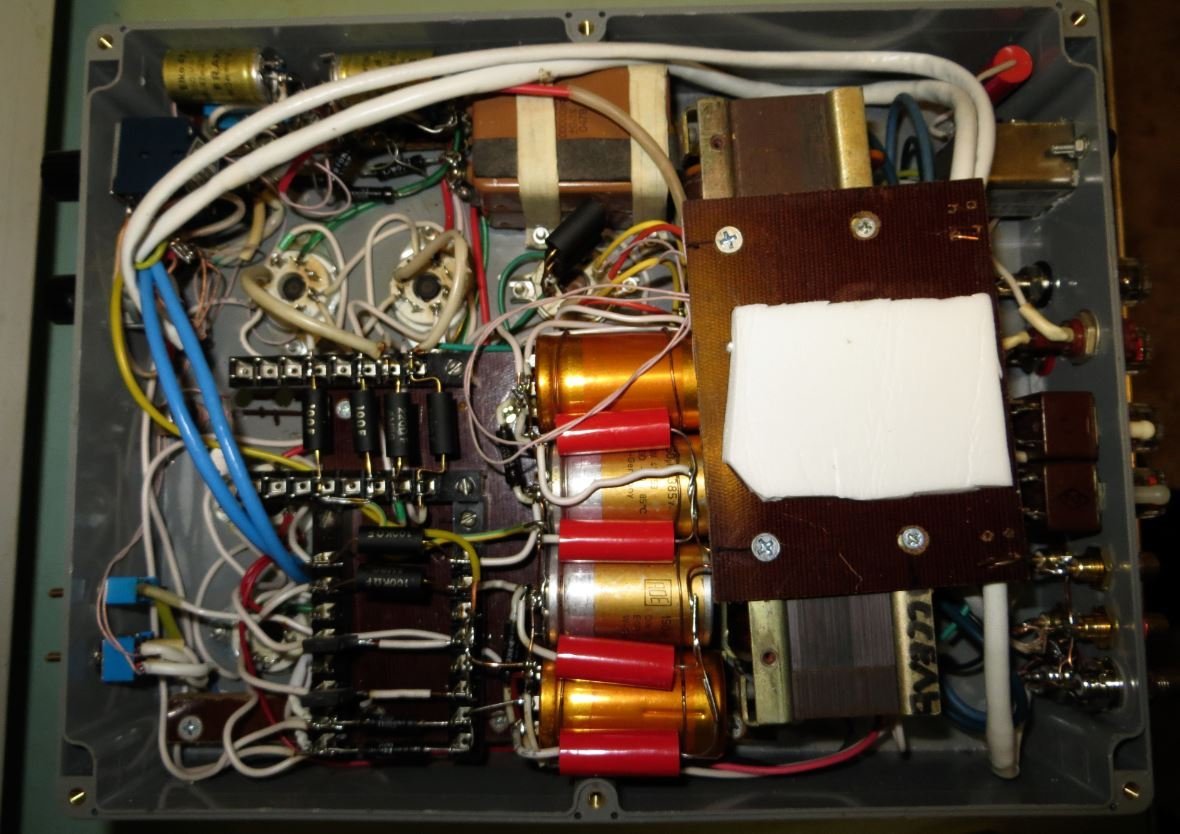

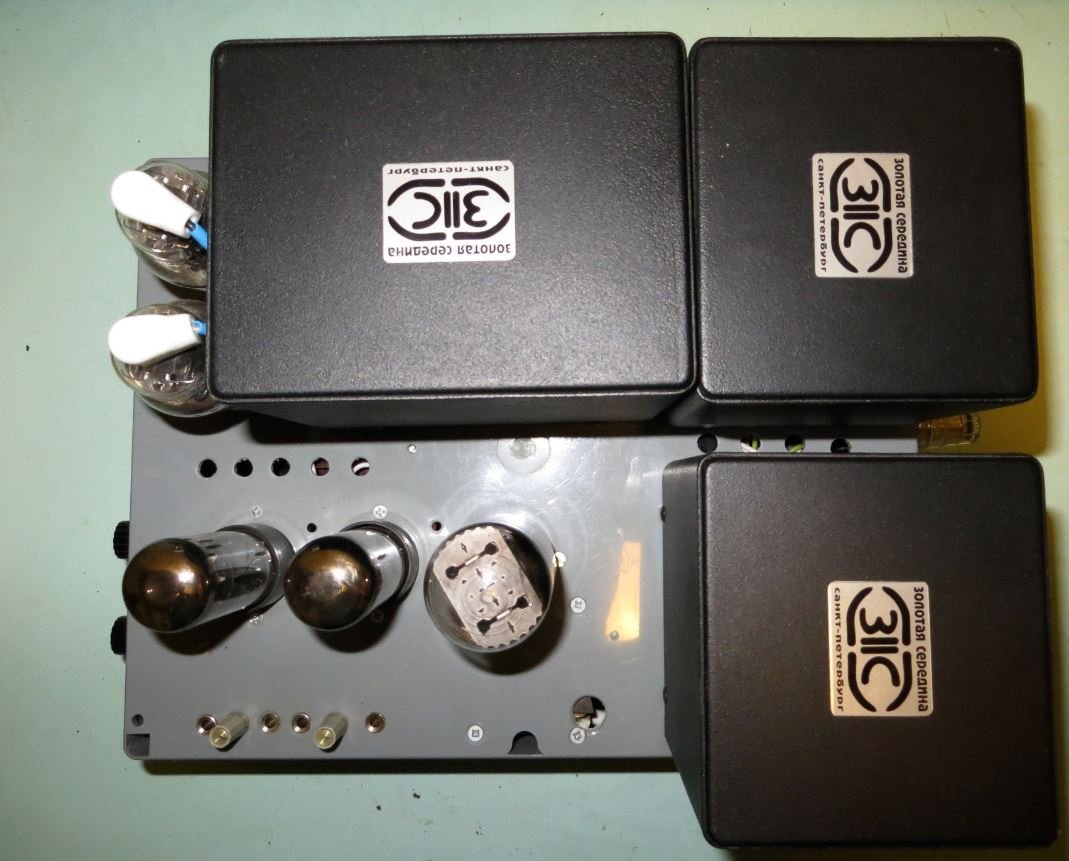

SE6Q7GE235L1.thumb.JPG.f7a3272a7bfa395f0a582bd8d27b0f3d.JPGSE6Q7GE235L2.thumb.JPG.3b1c62030e9cd5d4e44be09f2bf0f986.JPG

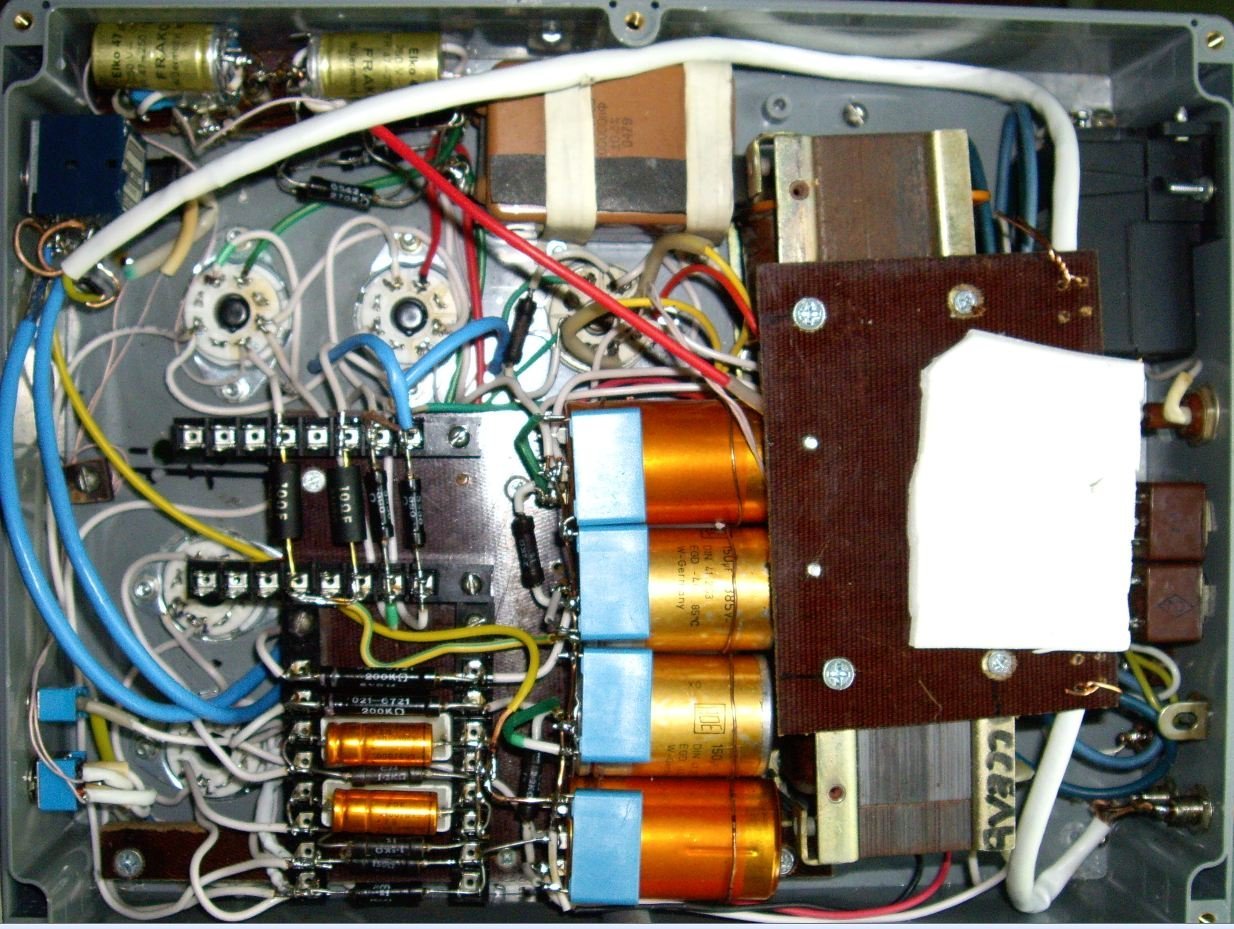

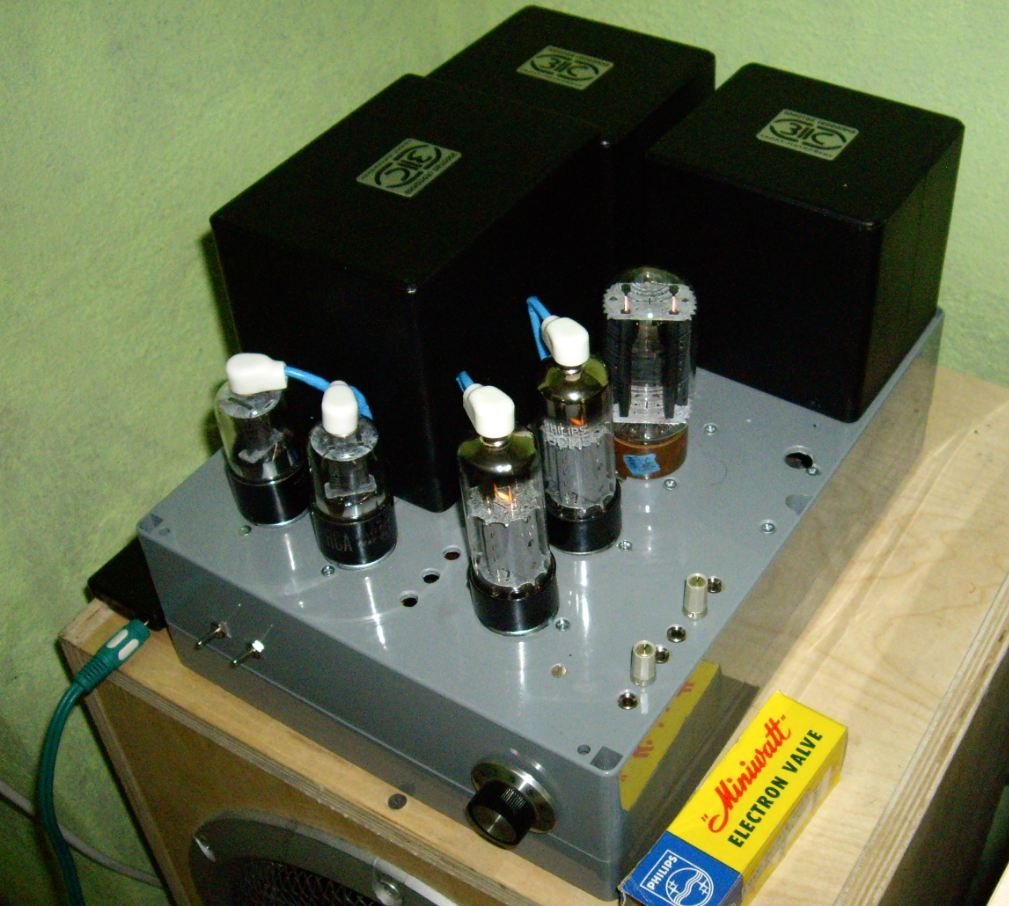

Как вариант ламп  SE 6F5+EL36


М подвал немного по другому был сперва собран.




  • Like (+1) 2
Posted
39 минут назад, lenivo сказал:

Интересно. А почему в ветке нет фото усилителей -тех, которые делались по оригинальной схеме В.Пузанова?

Никто не запрашивал наверное....

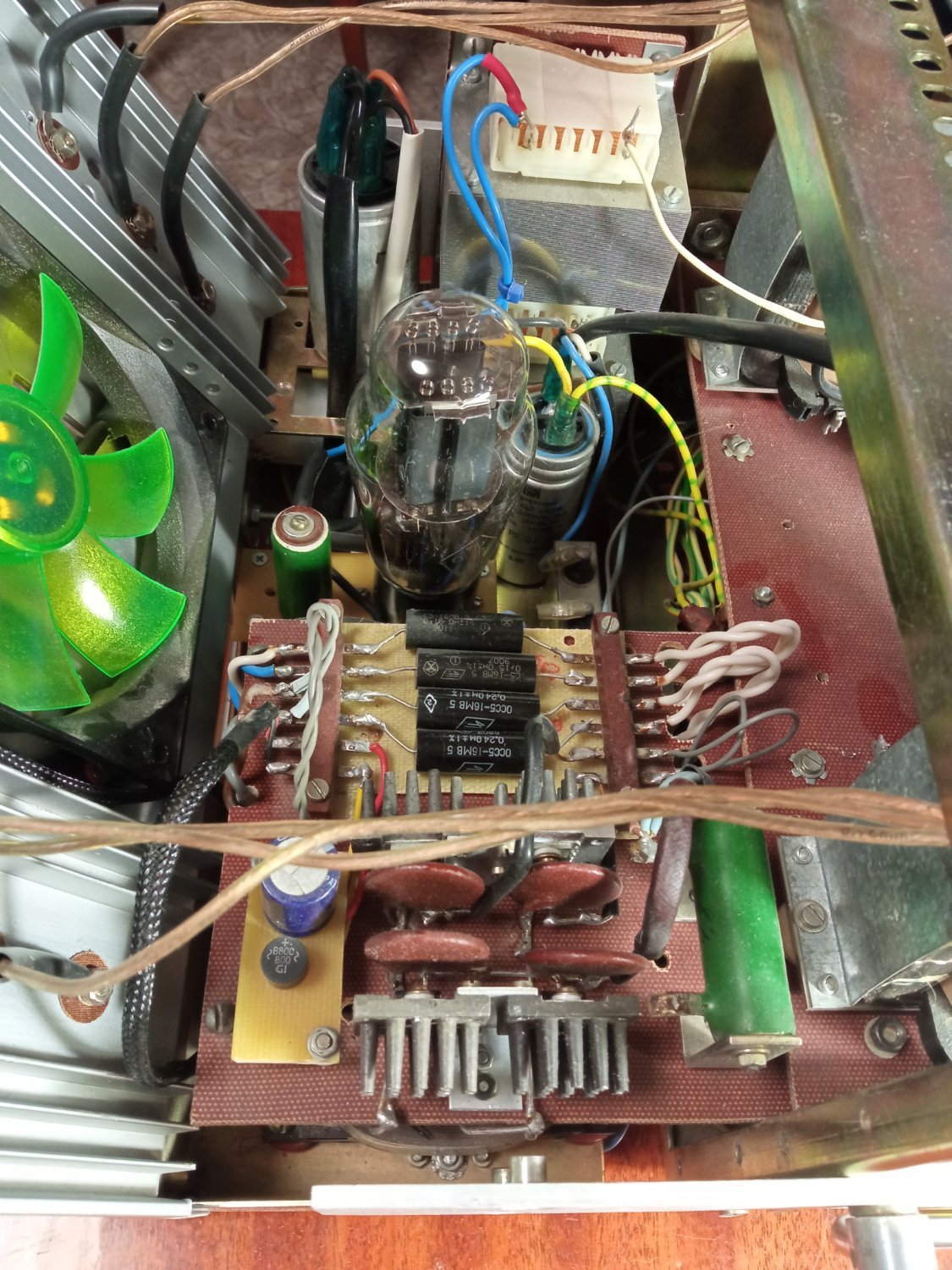

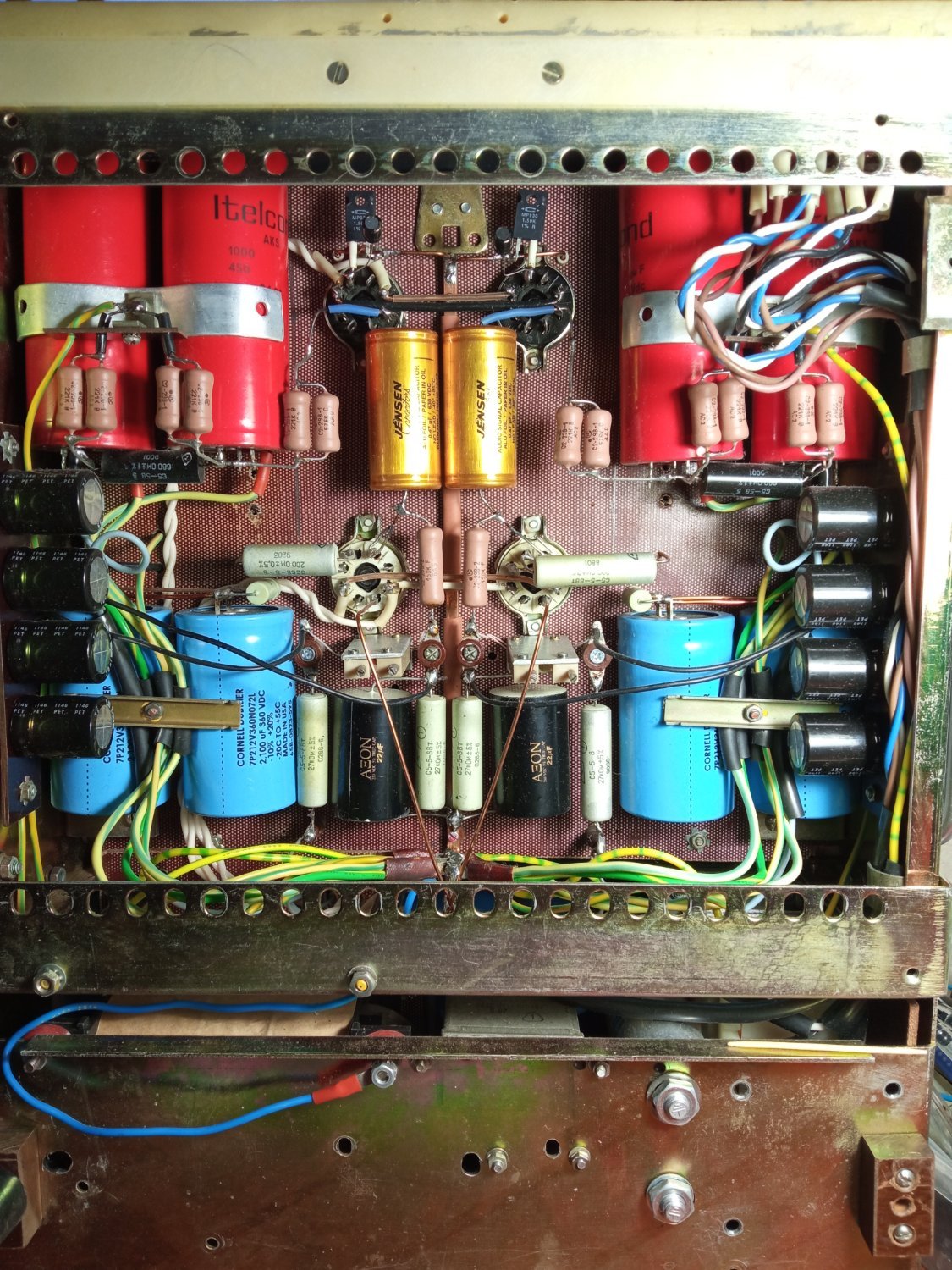

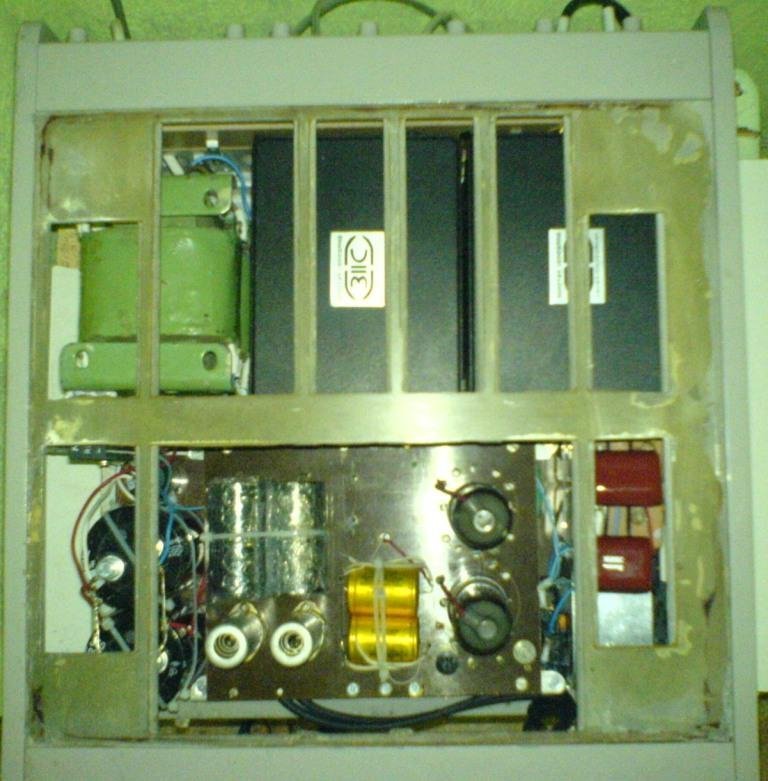

У меня только внутренности (фото 1) и БП (фото 2). Корпус закрытый, от РЭА венгерского производства. В настоящий момент разобран, вернее не дособран, о чём писал выше. Фото где-то выкладывал в соседней ветке.



  • Like (+1) 2
  • 3 months later...
Posted (edited)

Здавствуйте.Ктото пробовал качать 6k5gt 6c4c в одно тактном включении . По отношению с еl235?.el36.Звук специфичный!Вчем может быть дело.Лампы 56года ВП

Edited by zolman
Posted

Объем сцены хорошая.Середина в прозрачности и вч сливает 6dq6b .Хотя звук приятнее на 6с4с

Posted (edited)

Трансы выходные дим димыча ,силовик Димыча и дросели теже Димыча.Резисторы ули,Вс все ,межкаскадный фт-3 0,22х630 шунт бумага             к 40-у9 0,47мкф в с усадке изготов. Димыча. Драйвер не тот для нее  ?Долго длушал  по Пузанову В.В ,виден потенциал лучшей вых лампы,но нужен драйвер!

Edited by zolman
Posted

EL235 сама по себе звонкая лампа. Мож из более низкого миллера. Пользовал их. В сравнении та же 6п31с хоть 70 х, хоть 60 -х кается более глухими.

Posted

EL235, от разных производителей, по разному играет. Вот буквально полгода назад на этом сайте гонял на макете разные лампы.

Смотрите тему

https://newaudioportal.com/topic/14850-se-6ж4п6п43п-е-6п41с-6п31с-el36-ультралинейный-режим-с-импульсным-блоком-питания/#comments

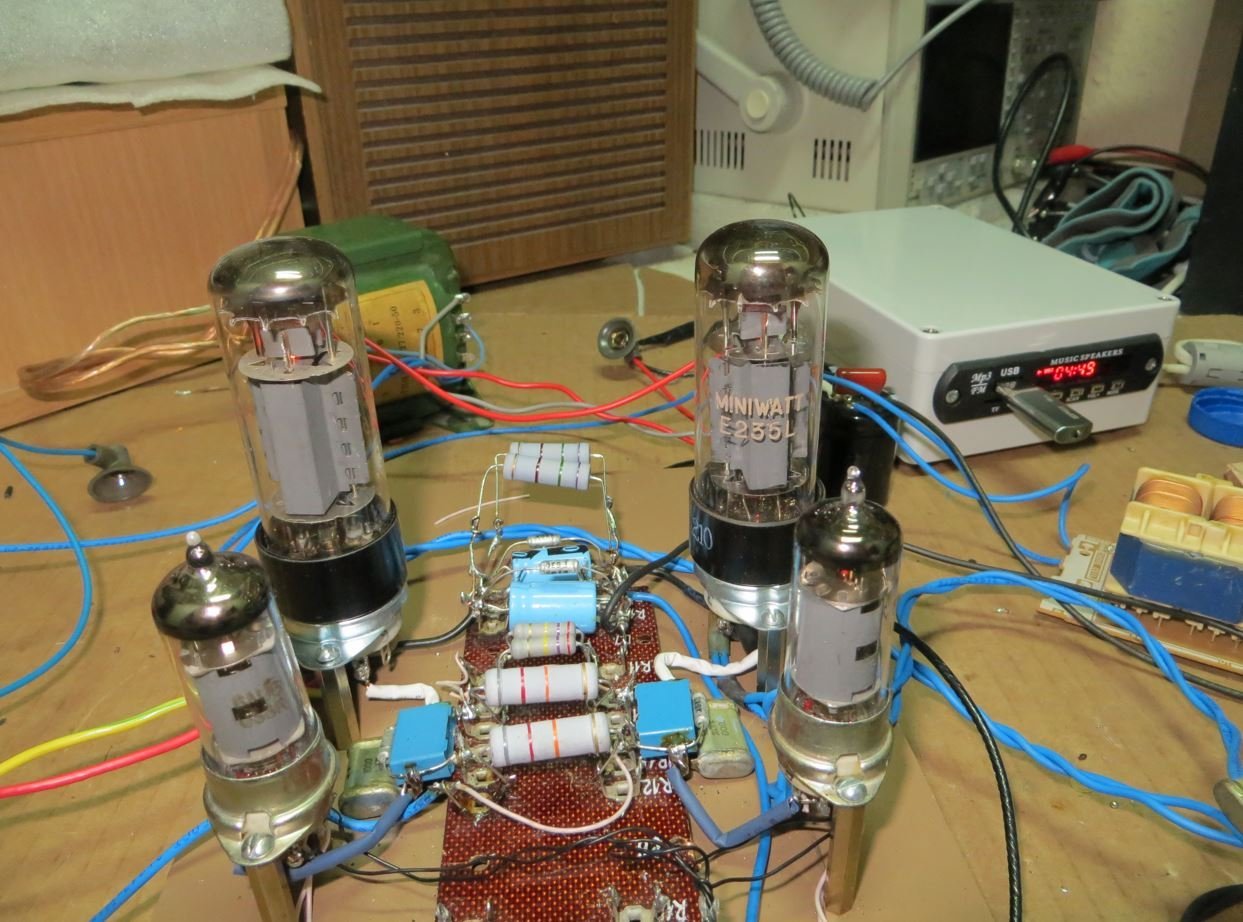

Лампа E235L.JPG


Но как итоговый усилитель собрал на EL36, как бы жаба задавила ставить E235L.

На самом деле надо ставить те лампы которые больше нравятся вам на вашем шасси. Не надо делать из лампы фетишь - это всего лишь расходник. Может ваша текущая сборка шасси лучше сочетается с другой лампой, только и всего.

Играет лучше с другой лампой - так и ставьте ту, лампу с которой лучше играет. Иначе потом не будете слушать данный усилитель..... будет постоянно сверлить в мозгу- "а ведь этот усилитель может лучше играть с другой лампой!!!".

SE  6ж4п+EL36  УЛ с ИПБ 17  17 07 2025.JPG

EL36 TELEFUNKEN 2.JPG

Этот усилитель отлажен и слушаю в основном его.

Posted

Все верно пробовал 6п31с, подача  близко похожа  с 6с4с,но голосовой диапазон по мне  у 6с4с лучше.Пробовать пентод или 2 триодных каскада?

Posted
5 минут назад, zolman сказал:

Все верно пробовал 6п31с, подача  близко похожа  с 6с4с,но голосовой диапазон по мне  у 6с4с лучше.Пробовать пентод или 2 триодных каскада?

Пробовать Ультралинейный режим. Пентодный режим очень требователен к акустике....А конкретно к конструкции динамиков и акустических фильтров.......

Уши у всех разные, комната и акустика тоже у всех разные..... Как вам что то можно посоветовать? - только одно - ВЕРЬТЕ только своим ушам. Вот и всё.

  • Like (+1) 1
Posted

Да,все верно.У всех все разное от источника до акустики ,комнаты и восприятия.Я прекрасно это понимаю.Спасибо.

Posted
3 минуты назад, zolman сказал:

Да,все верно.У всех все разное от источника до акустики ,комнаты и восприятия.Я прекрасно это понимаю.Спасибо.

Чтобы убрать все свои сомнения - способ только один, переслушать на своей системе все доступные варианты - я например, три месяца отслушивал варианты комбинаций ламп..... Так как если что то не нравится и примешь какой то "проходной " вариант, а не самый лучший для этой комплектации, то потом просто не будешь слушать этот усилитель. У меня это шасси подверглось пятой или шестой переделке - а всё начиналось с 2А3 с непосредственной связью, потом с межкаскадными конденсаторами, потом переделал на лампы EL36.  Потом убрал все конденсаторы Black GATE и поставил конденсаторы  ROE, потом убрал трансформаторный блок питания и поставил импульсный и переделал с триодного в ультралинейный режим.......

А почему переделывал? - а не играл как надо, только и всего. И слушал другие усилители на EL86, или 6п6с, или 6п43п........

А сейчас слушаю с удовольствием и другие усилители включать не хочется.

Posted
1 час назад, zolman сказал:

Все верно пробовал 6п31с, подача  близко похожа  с 6с4с,но голосовой диапазон по мне  у 6с4с лучше.Пробовать пентод или 2 триодных каскада?

Здравствуйте.

Мне более понравилась звучание EL36 в "пентодном включении".

Нагрузка 2.5К (можно 2-2.4К)

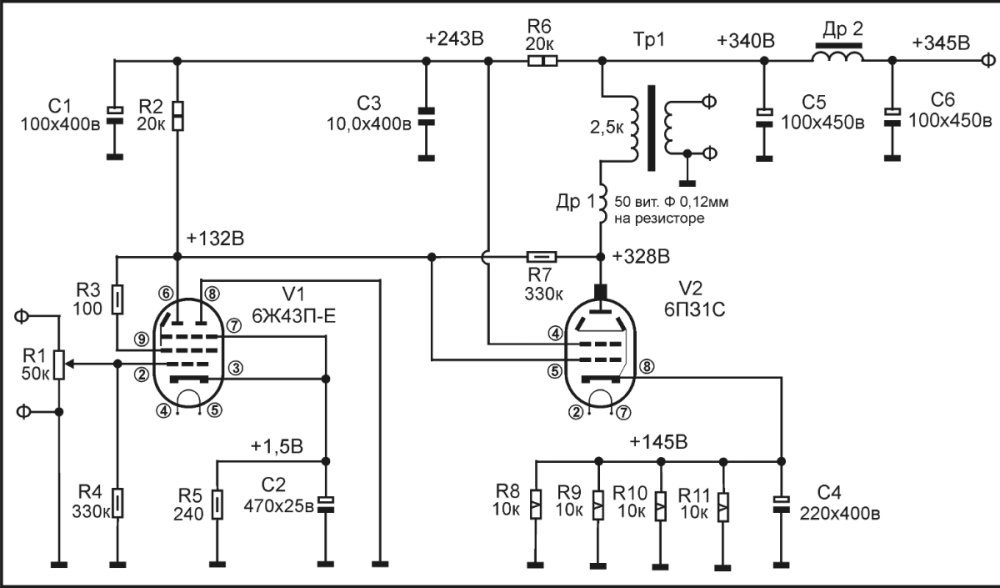

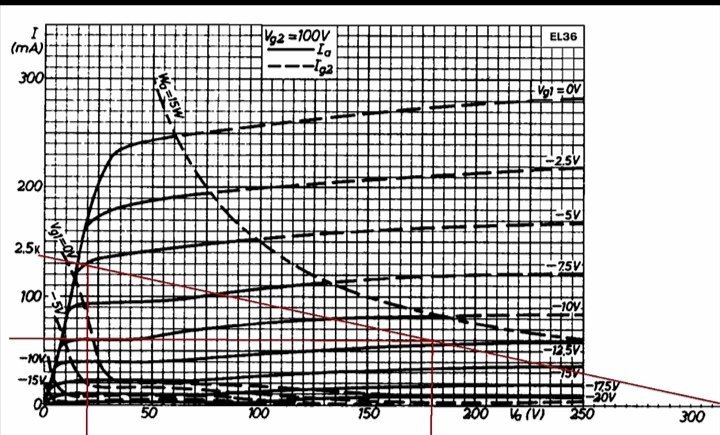

Я юзал при 100 вольтах на второй сетке.

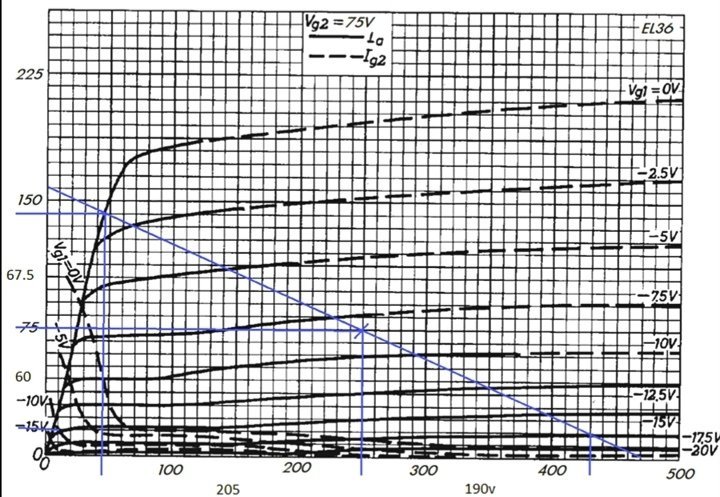

Манаков рекомендует +75 вольт





Posted
53 минуты назад, CHEL_EV сказал:

Мне более понравилась звучание EL36 в "пентодном включении".

Нагрузка 2.5К (можно 2-2.4К)

Я юзал при 100 вольтах на второй сетке.

А выкладывали где-то свой проект? Интересно было бы посмотреть.....

Есть у меня комплект в тумбочке - корпус +выходные трансформаторы + силовой трансформатор, под это дело. Без платы. Трансформаторы без УЛ отвода - либо триод, либо пентод. Как триодный на EL36  - "не взлетел" - собирал более 15 лет назад...... Сейчас можно вторую жизнь дать...... В Драйвер, можно попробовать например 6ж49п - поставить или 6ж32п.
