Усилитель Пузанова В.В. на 6K5GT+E235L

Вадим Пузанов

By Вадим Пузанов
in Valve

 Share

Recommended Posts

CHEL_EV Proficient

CHEL_EV

Posted
Posted

Помнится, с год назад, May опубликовал эту схему драйвера на 6Н7С и 6Н8С.

Я решил объеденить его драйвер с 6С4С на прямых связях (можно применить 6П31С в триодном включении) . Свою идею попросил симульнуть Руслана.. Он любезно откликнулся, вот что он пишет..

В этой схеме если увеличить Ea c 200 + 200, до 300 + 300 и уменьшить катодный резистор первого каскада до 370Ом, искажений получится еще меньше, но это не главное, а главное, спектр будет ниспадающий из 2 и 3ей гармоники. В оригинале - спектр более двухтактный, т.е. 3я выше. Как вариант. Можно еще уменьшить Ra первого каскада вдвое, будет вообще одна 2я гармоника (подрастёт до 0.05%), а 3я снизится еще вдвое, до мизерных величин в 0.002%.  Это к вопросу о питании 6н8\7с

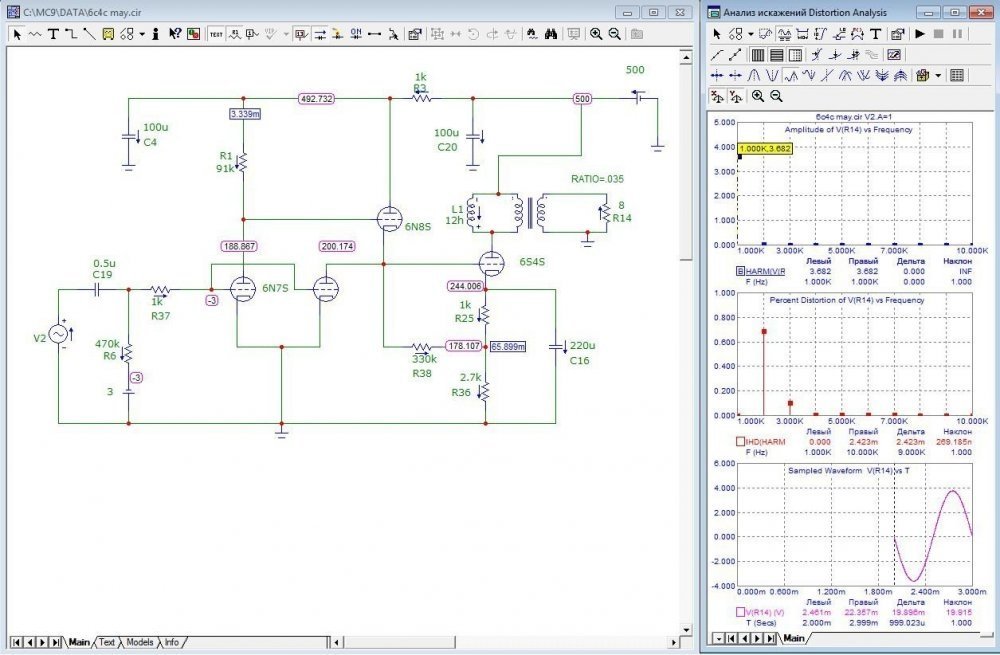

И реализация для 6С4С
Ra для 6с4с не знал какое брать, в схеме 6.5кОм. При подаче на вход 1В ампл, на выходе 3.7В ампл при Y2=0.68%, Y3=0.1% . До резкого скачка искажений можно подавать 1.7В ампл, тогда на выходе 6.2В ампл, при Y2=1%, Y3=0.46%.
PS: Симуляция схем и описание привёл Руслан (Долбоящер)

y-EQ0oNOBUiZdxjCeCeIITvKoQN-ElZnoIPG5v4usZN91AmBOFT1O0VNNjDX_AVbdpxtQFatwq7jEfJrn8jNAwMg.jpg

PS: Эту схему привожу впервые. Сам не пробовал паять, так как очень занят стройкой. Но идеи в голове витают.

Может кто спаяет? Надеюсь, должно неплохо получиться

И ещё.. 6С4С здесь работает в максимальных режимах, можно снизить питание или увеличить немного катодные резисторы

Kutun Proficient

Kutun

Posted
Posted

Схема интересная , но батарейка в сетке первого триода ...

Как только начнёт падать напряжение на ней , уедут все режимы , и в том числе ток выходной лампы

CHEL_EV Proficient

CHEL_EV

Posted
Posted
1 час назад, Kutun сказал:

Схема интересная , но батарейка в сетке первого триода ...

Как только начнёт падать напряжение на ней , уедут все режимы , и в том числе ток выходной лампы

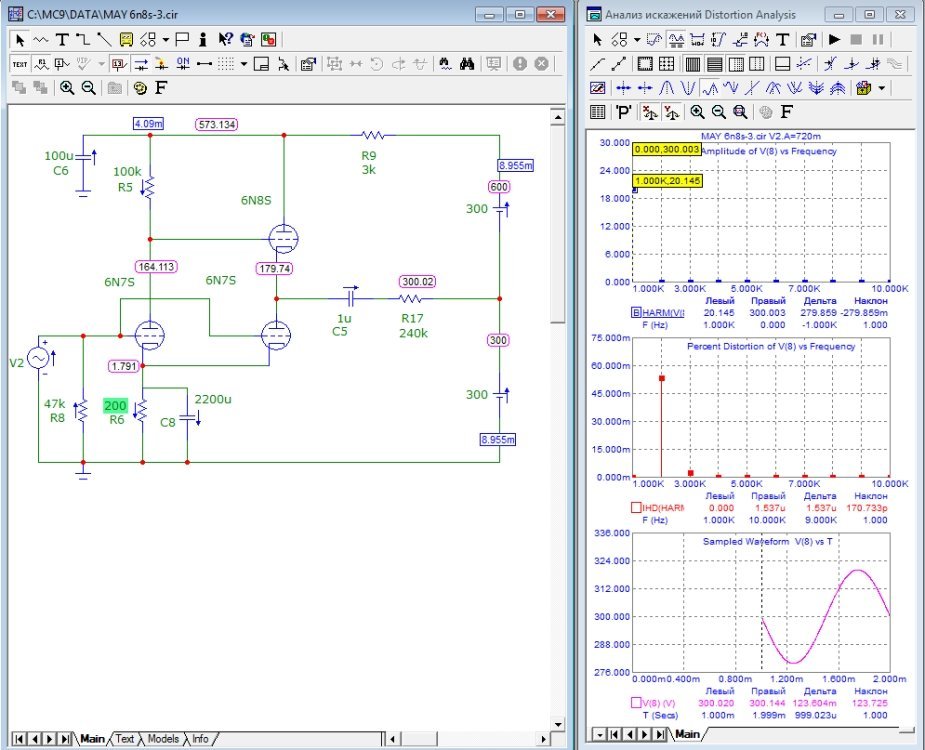

На год хватит точно. Если не нравиться такая идея то можно сделать автофикс, как в оригинале..

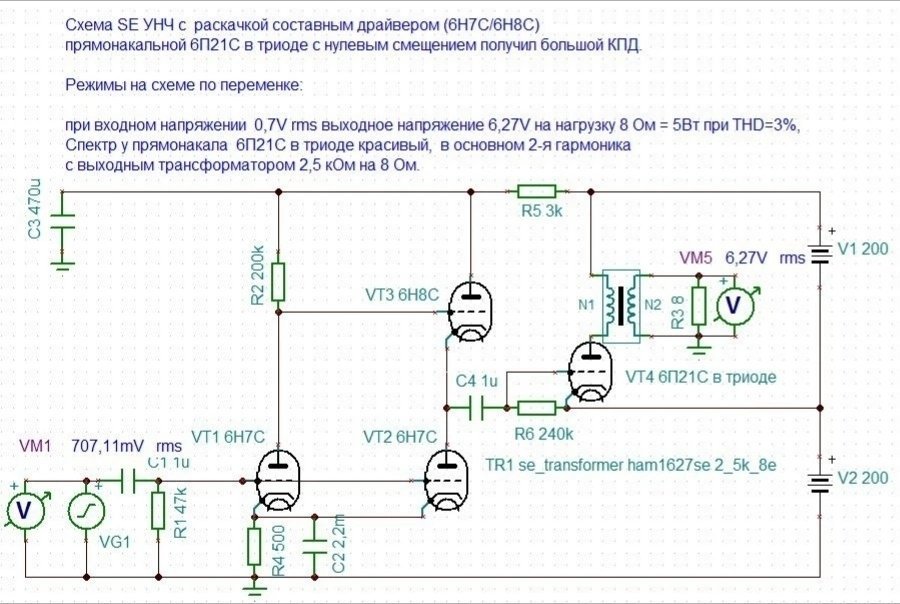

mXxoxFRnGkovsKsSYCENx0p3GCaMaJ6s3w4NBDBtoZ6r6K5DdA1U4n77cO-sr1jiW7p3ScOFkBOPoKH4drV7JXTD.jpg

MkOObfntLmvNmqPWwwSmq92FtlDkBcImrO6X3pxg6SW29qkt8YOyYX5ya33WdyJ40k3Y_1WDfh0n-Lvce09lEp7_.jpg

  • Like (+1) 1
zolman Enthusiast

zolman

Posted
Posted

Я 12 лет юзал 6DQ6 и тогда еще сравнивал с 6с4с 81года,но 6с4с 81года продал в виду проблем с фоном. Комната для прослушивания была не очень.Сейчас другое дело зал 25м2 и место прослушивания дальше от АС.Соответственно и результат иной.Всем спасибо перехожу в другую ветку!

  • 11 months later...
zolman Enthusiast

zolman

Posted
Posted

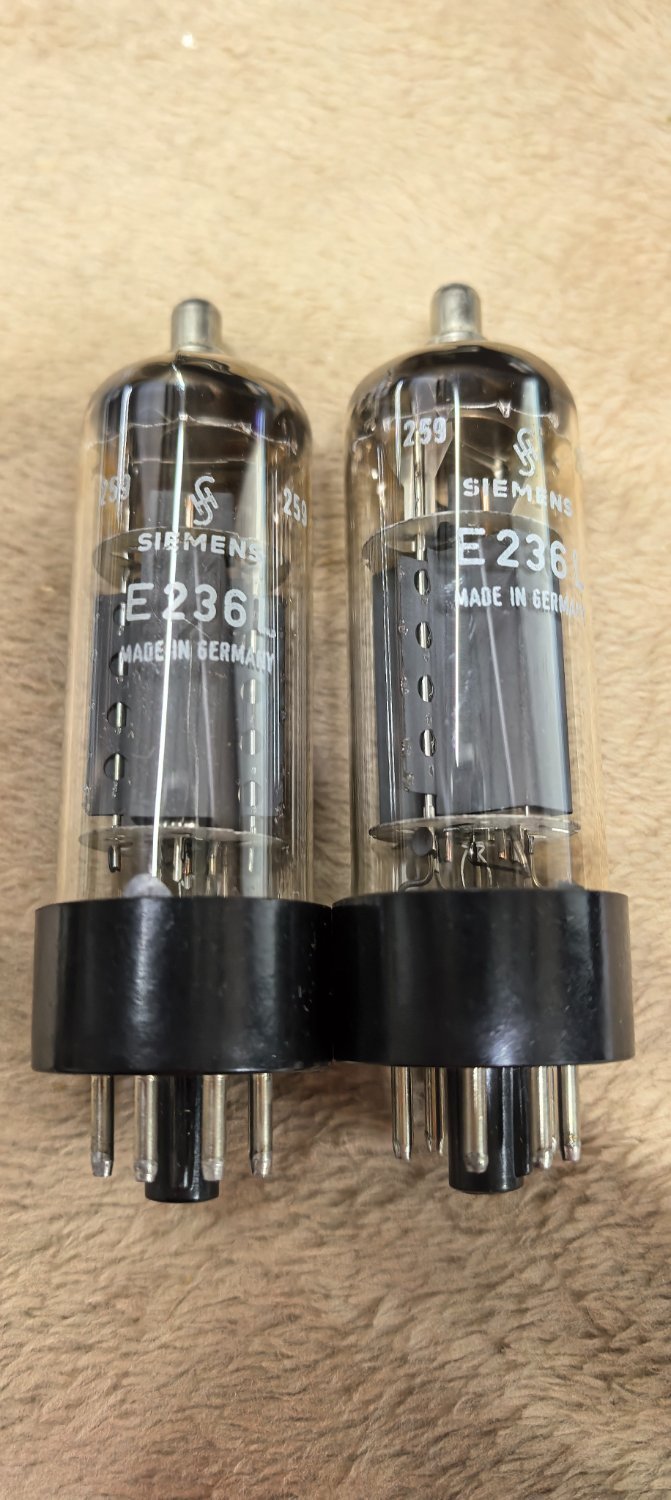

236.thumb.jpg.525a7df5b711ad7b0d7a2892a54235c4.jpgВозвращаюсь назад в ветку . На днях у одного хорошего человека прикупил пару e236l. Заюзал в триоде звук очень порадовал по схеме Манакова А.И. и Пузанова Вадима. Весьма музыкально!

  • Like (+1) 1
