Схема усилителя разработана Геннадием Брагиным, платы разработал Владимир Лепёхин с форума vegalab.ru

matss Proficient

matss

Posted
  • Author
Posted

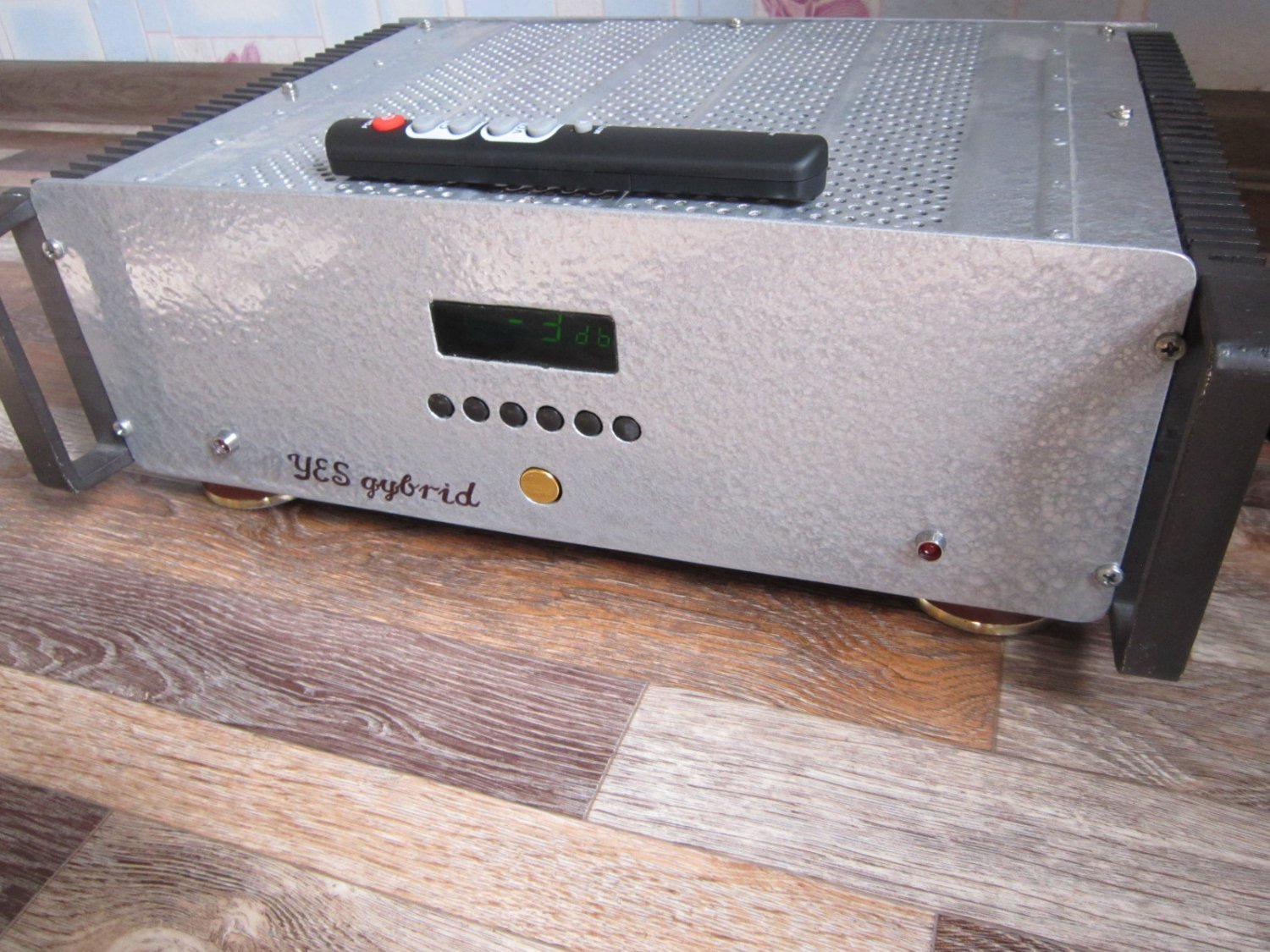

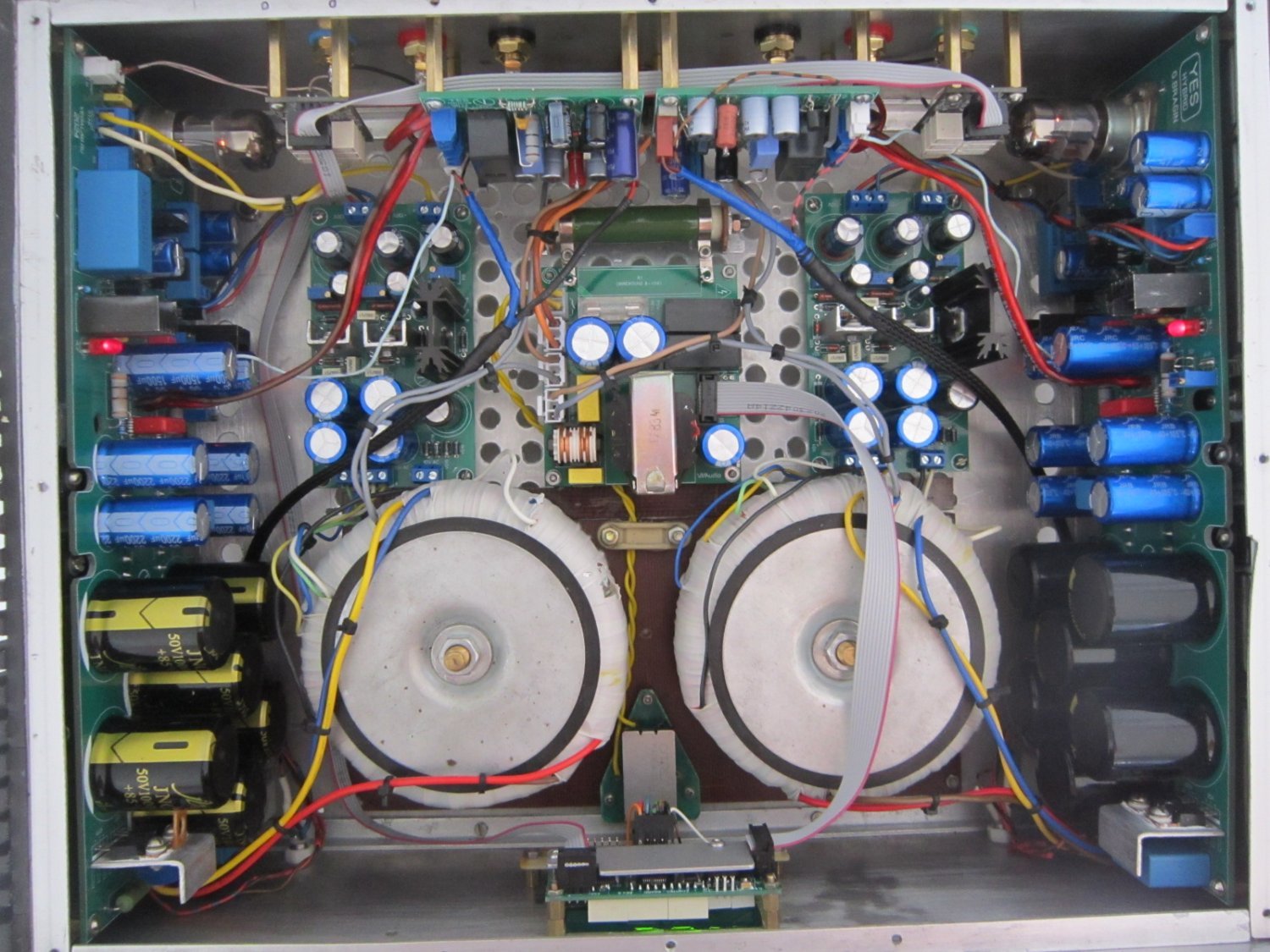

Корпус сделал сам, радиаторы от усилителя "Степь 100у-101".   В корпусе двойное МОНО, общий провод двух каналов соединён в одной точке на задней панели усилителя к латунному болту М4, тудаже буде подключатся общий провод от усилителя-корректора.   Между трэками в паузах полная тишина, глубина сцены хорошая, разделение каналов тоже хорошее.  Звучание я описывать не умею, не эксперт, но оно хорошее.  Внутри корпуса нужно нормально уложить провода, это чуть позже будет.  Вчера слушал 2 часа, звук не утомляет.  Источник звука был виниловый проигрыватель.







matss Proficient

matss

Posted
  • Author
Posted

Как работает, отлично, ведь схему на vegalab.ru собрали очень многие и все довольны всем.

BAA Master

BAA

Posted
Posted
12 hours ago, matss said:

Как работает, отлично

Зря вы так. Это примерно как трансформатор ("УУУУУУ")...:sad:
Буду иметь в виду.
Удачи

Russ3000 Local

Russ3000

Posted
Posted

На стапелях YES5  Брагина, все никак руки не дойдут доделать, народ хвалит, наверное удачные конструкции.

BAA Master

BAA

Posted
Posted
23 minutes ago, Russ3000 said:

На стапелях YES5  Брагина, все никак руки не дойдут доделать, народ хвалит, наверное удачные конструкции.

Не понимаю конструкций с 0,3 пФ в настройке. Нарисовано тоже (не автором). Входной каскод. Удивила обратная связь 1000 кОм/51 кОм. Видимо пользуется опять емкость лампы. Иначе зачем. В каждой избушке... Вольтодобавка... Грузится на 300 Ом?? Хоть и два ватта... Сделать "лучше" не предлагать... Это не вам, как и все остальное, мысли вслух. Глубокооосники - для глубокооосников. Не моё. Если столь сложное повторяется - моё почтение.

  • Like (+1) 1
matss Proficient

matss

Posted
  • Author
Posted
8 часов назад, Russ3000 сказал:

На стапелях YES5  Брагина, все никак руки не дойдут доделать, народ хвалит, наверное удачные конструкции.

Некоторые уже собрали и немного послушали YES-7

Russ3000 Local

Russ3000

Posted
Posted
3 часа назад, matss сказал:

Некоторые уже собрали и немного послушали YES-7

Ходит слух, что лучшим был YES-3.

BAA Master

BAA

Posted
Posted
8 hours ago, matss said:

Некоторые уже собрали и немного послушали YES-7

Ссылкой не поделитесь?

BAA Master

BAA

Posted
Posted
1 hour ago, matss said:

 На Вегалаб.ру есть тема YES-7.

Вы можете набрать на клавиатуре бесполезную информацию, а сделить copypaste нет?
Поиск не самая главная особенность вегалаба. Результат поиска YES-7

matss Proficient

matss

Posted
  • Author
Posted
4 часа назад, BAA сказал:

Вы можете

Не хочу чтоб считали это рекламой на форуме.  Да ссылки я многие не умею ставить в сообщения. Если Вам будет интересна та схема, Вам не составит труда найти информацию. Также информацию с гибридом, где Геннадий Брагин подробно всё изложил.

Андрей63 Local

Андрей63

Posted
Posted
3 часа назад, Mark Levinson сказал:

Вот схема YES-7

Ссылка на тему:

https://forum.vegalab.ru/showthread.php?t=95963

YES-7 схема.JPG

Вот это уже совсем другое дело, интересное схемное решение , как отдельный выходной каскад. А если очень захочется лампу поставить, то лучше отдельно и без "гальваники", как предварительный усилитель гармонизатор. Вопрос , какого выходное сопротивление с ПОС и Без.

BAA Master

BAA

Posted
Posted
40 minutes ago, Андрей63 said:

Вопрос , какого выходное сопротивление с ПОС и Без.

Такого не помню. Автор говорил о компенсации проводов, может и не в этом. При дистанционном заведении сигнала ОС, прямо с выводов AC, отрицательное получается автоматически. 0,01...0,02. А так ноль. Помогается ПОС. До +40 dB/0,99. Круто. Не для всех.

  • Like (+1) 1
  • 3 months later...
matss Proficient

matss

Posted
  • Author
Posted

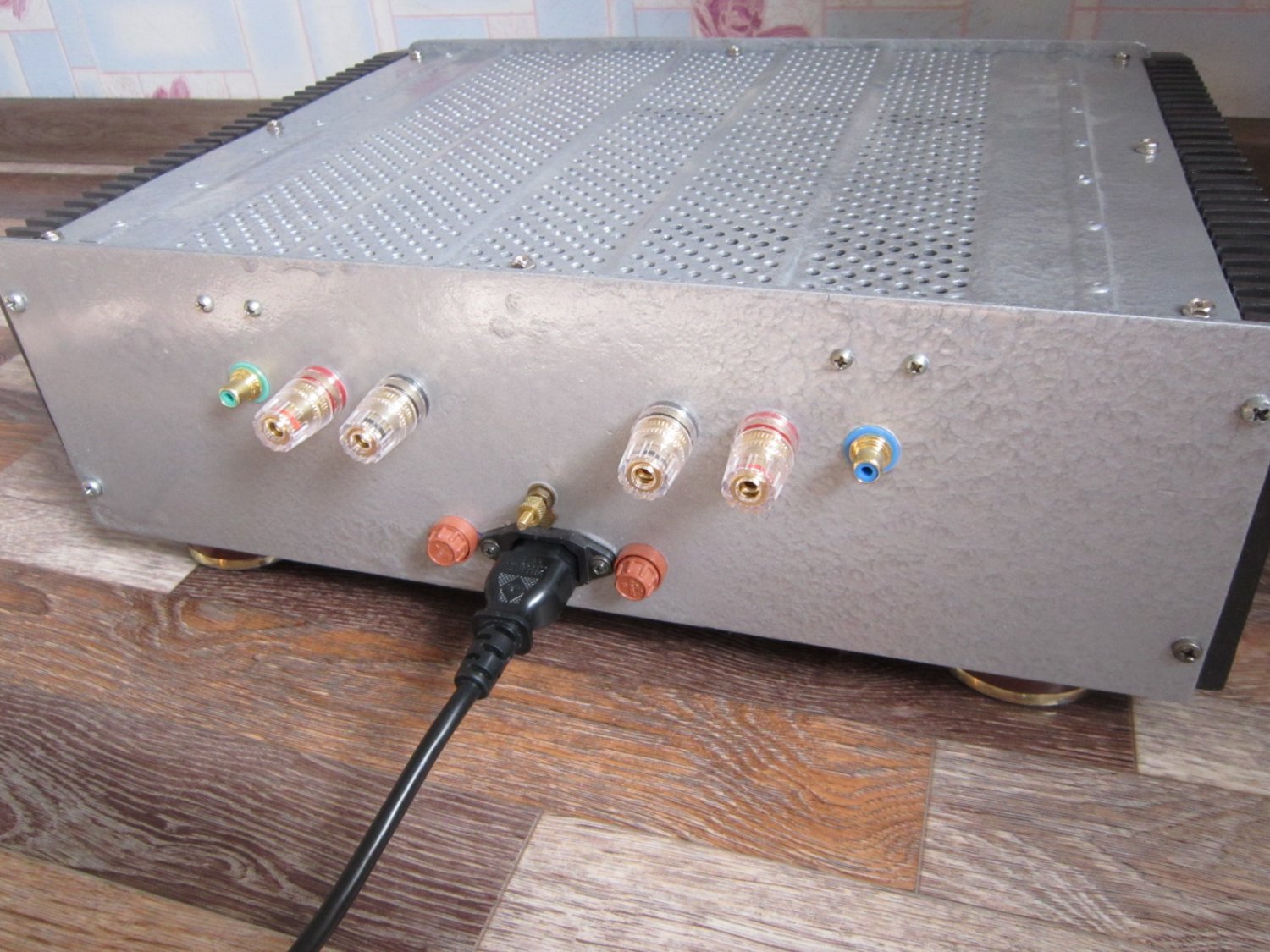

Кое-что в усилителе переделал.  Поставил регулятор громкости Никитина от antecom  c индикатором и аттенюаторами Att6mini их 2 штуки,  мягким стартом, в комплекте с пультом.  Звучание с этим регулятором громкости качественное.  На задней панели поменял терминалы акустические на Audiocore LCO534, покупал их в Аудиомании.
