Recommended Posts

Posted

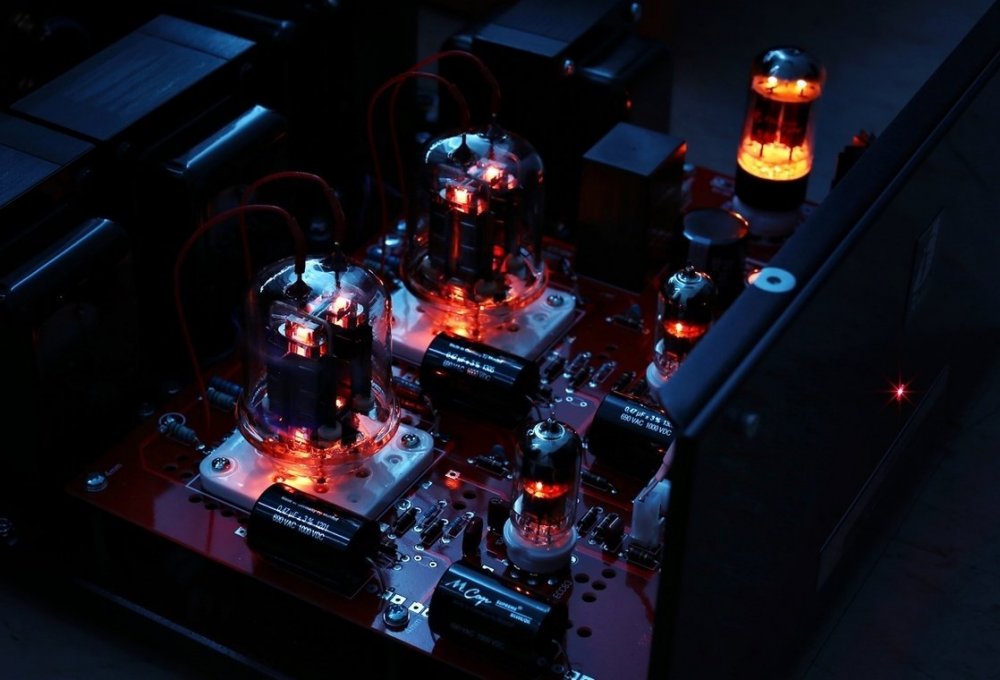

 Существует семейство двойных тетродов схожего исполнения и под единую панельку: ГУ-18, ГУ-19, ГУ-29, ГУ-32, ГУ-42, 829В, ГМИ-6 и т.д. и т.п. Перечислять можно долго.
Лампы давно с успехом применяются для аудио. В сети можно найти соответствующие конструкции и рекомендации. Доступны и ВАХ в триодном включении. Тем не менее предлагаю сводную ветку с указанием конкретных особенностей и преимуществ того или иного типа по сравнению с другими.


  • Like (+1) 6
Posted

Нельзя же быть настолько мелочным.... Ну, 8 ножек.... Или... 7...Плюс минус одно и то же

У гу18, кстати тоже... А у 6р2п вообще проволочные...

Posted

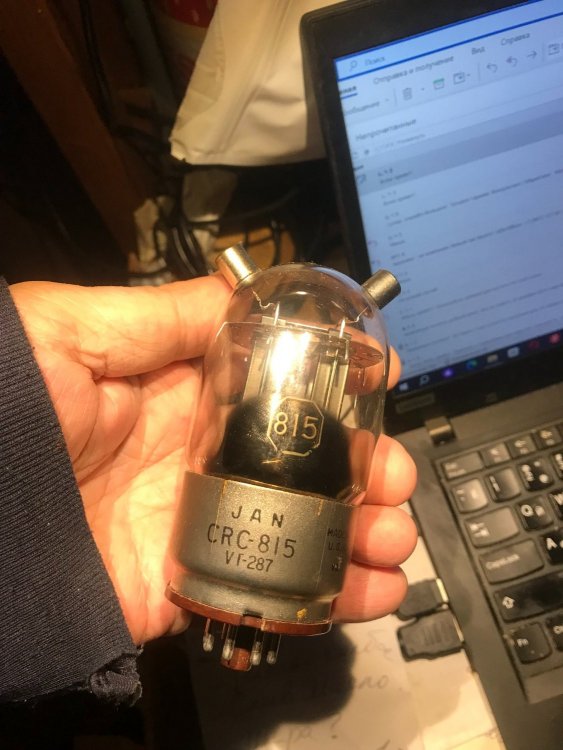

Вспомнил, что заныканы, даже нашел сфоткать. Но, к сожалению, достоинств пока описать не могу - всё руки до них не доходят, за исключением того что цоколь у них стандартный октальный. Еще один условный плюс - все-таки два 20-ваттных тетрода в одном баллоне. А условный минус - вторые сетки соединены внутри. Но слышал, тетродные двухтактники на них делали, а можно ли включить впараллель триодом - не знаю, формально ничто не мешает.


  • Like (+1) 2
Posted
7 минут назад, Евлампий 2 сказал:

два 20-ваттных тетрода в одном баллоне

Кстати да. Мощность по паспортам гуляет от 15 до 40Вт и далеко не всегда понятно - это на каждый анод или весь баллон :smile-61:

Posted
4 минуты назад, Евлампий 2 сказал:

Еще один условный плюс - все-таки два 20-ваттных тетрода в одном баллоне.

Пожалуй, скорее минус. Подобрать друг к дружке не получится. В режиме "А" - как-то напряжённо, разве только в АВ.

Posted

Да нет, в определенных пределах можно за счет индивидуальных цепей смещения. Другое дело что благозвучие и линейность под вопросом - кажется, не для того их делали, лотерея. Но как-нибудь сыграю, если время откроется.

Posted

Кстати, кто знает, для чего их в один баллон вставляли? С малосигнальными лампами понятно, с QQшками тоже, а здесь в чем фишка, учитывая заметный разброс по половинкам?

Posted
16 минут назад, Stan Marsh сказал:

минус

Подумаешь, два. Есть лампы по 3-4 "одинаковых" системы в одном баллоне и то используют.

Posted

Исходно - для УКВ, для РР схем генерации. Там даже в баллоне конденсатор есть, чтоб минимальная длина выводов была.

  • Like (+1) 1
Posted
1 минуту назад, Кружка сказал:

Подумаешь, два.

Ну, я даже в одинарной 6С33С "половинки" подбираю. А тут полноценная сдвоенная лампа, её объединять без затей как-то неаккуратненько, если только подруливать смещением.

Posted
6 минут назад, Кружка сказал:

Никто не запрещает в лампомер включить одинокими тетродами и сравнить токи по системам.

Мешает. Заваренность на параллель внутри баллона. Ну или вообще  что катод и сетка 2 физически один электрод.

Posted
5 минут назад, Xрюн222 сказал:

катод и сетка 2 физически один электрод.

ОК, одинокими триодами не включишь, а в тетроде что мешает оценить анодные токи по каждой системе?

Posted
В 19.12.2024 в 18:18, Xрюн222 сказал:

?

На счёт накала кстати хорошая идея!

Посмотрел на половинки карты для лампомера. Функе сказал - да!

Posted
11 часов назад, Васянин Сергей сказал:

1П33С

Интересно, ВАХ выше кто-нибудь снимал? При такой рассеиваемой, ей бы рабочую вольт 400, а то и все 500.1П33С.jpg

  • Like (+1) 1
Posted



В 19.12.2024 в 20:38, Васянин Сергей сказал:

Очень интересна 1П33С из той же серии, если включить триодом, то получается лампочка с мощностью на аноде в 40 вт в очень миниатюрном формфакторе.

Лежит пара 1п33с .Хотелось бы  увидеть  пример схемы и параметры выходного транса.

Posted

Вариантов может быть сколько угодно, каждый делает под себя в соответствии с собственным представлением о прекрасном. На самом деле в схеме, любой, нет ничего секретного или необычного, особенно ламповой. На ваш вопрос можно накидать кучку схем, которые вам не понравятся по той или иной причине. Лучше самому её нарисовать и спаять, больше удовольствия получите.

Posted

Я далеко не крутой спец, в основном повторяю схемы более мудрых товарищей, так что, желательно посмотреть пример схемы и   особенно узнать сопротивление первичной обмотки транса  для параллельного  включения триодом .
