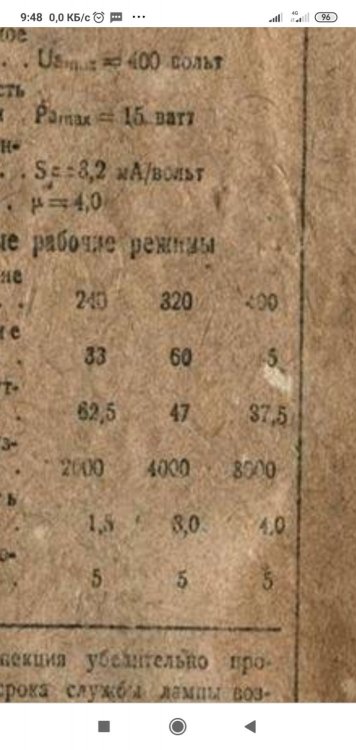

Нет, не должно быть 85 вольт, выбирался режим из средней колонки ( картинка от Ромы-Кота). И на ВАХ'ах в посте выше проведены ЛН примерно для него.Опционально возможно втыкание РХ4  KR, она становится примерно в режим Ua-k 360 вольт, ток подгонкой катодного резистора делаем около 50 мА, смещение получается около 40 вольт.


  • Like (+1) 1
Posted
21 минуту назад, Кружка сказал:

Последний вариант видится единственно адекватным

Зависит, в т.ч. и от свойств АС. Не всем подряд нужно - чем "альфа" больше, тем лучше. Примеры из подручного - КЕФам таки скорее да, лучше так. "Громкоговоритель коричневый" (С) же, со срезанным штатным 5-метровым проводом,  крайне нетолстым, экономика же должна быть экономной?, при  использовании нормального акустического провода  - как раз вполне хорош с "ламповым" выходным сопротивлением.

Posted
17 часов назад, Xрюн222 сказал:

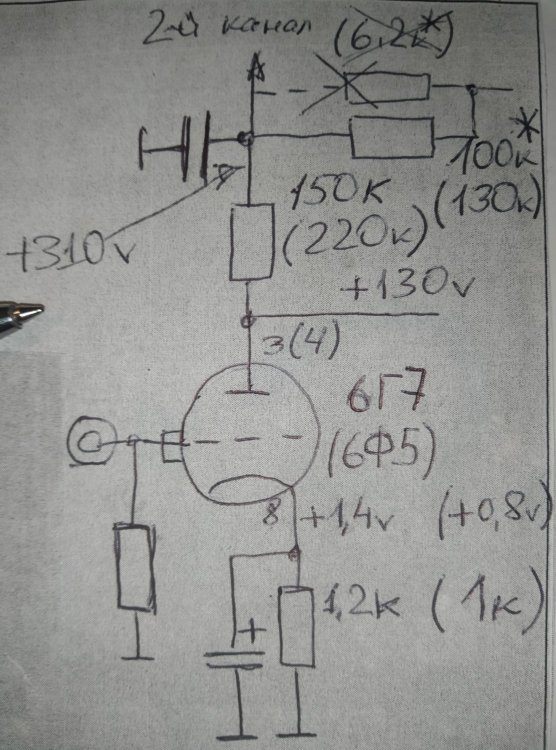

Применение ламп 6г7, 6ф5, с минимальными изменениями от исходного варианта.

Эх, имея Такое питание и Столько впустую в теплоту высадить. А как же рекомендации этим самым 6f5, 6q7, 6k5 поддать на аноде? Понятно, что "с минимальными изменениями" работаете. Это исключительно лирика :smile-14:

Posted

Согласен. Верно. Можно и так взглянуть...."Загнать в стул брильянтов на 100 тыщ!!!" (С)...

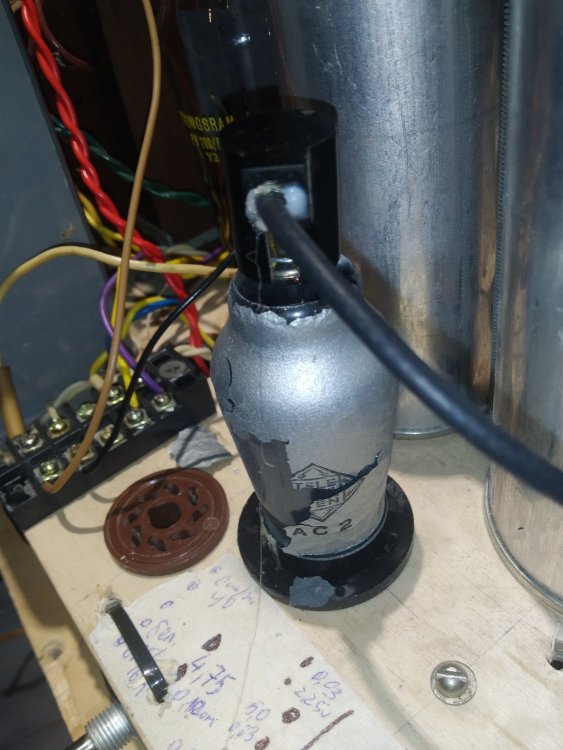

Применительно к 6г7 и тп лампам дело даже не в минимальных изменениях, дело в минимально возможном напряжении на аноде, оно же на сетке выходного каскада. С АС2 и компанией ситуация получше, разумеется. Но на сей раз за счет усиления :dntknw:

Если бы я делал бы такой проект лично для себя бы, то, конечно, делал бы его с конденсатором между каскадами. Возможно, и даже - очень вероятно, что после отработки концепции ЛВ на данном макете, он будет переделан на вариант с RC-связью. И отработан и такой вариант.  Во всяком случае, вИдение (С), как что переделать, есть, и четкое вполне.

Posted

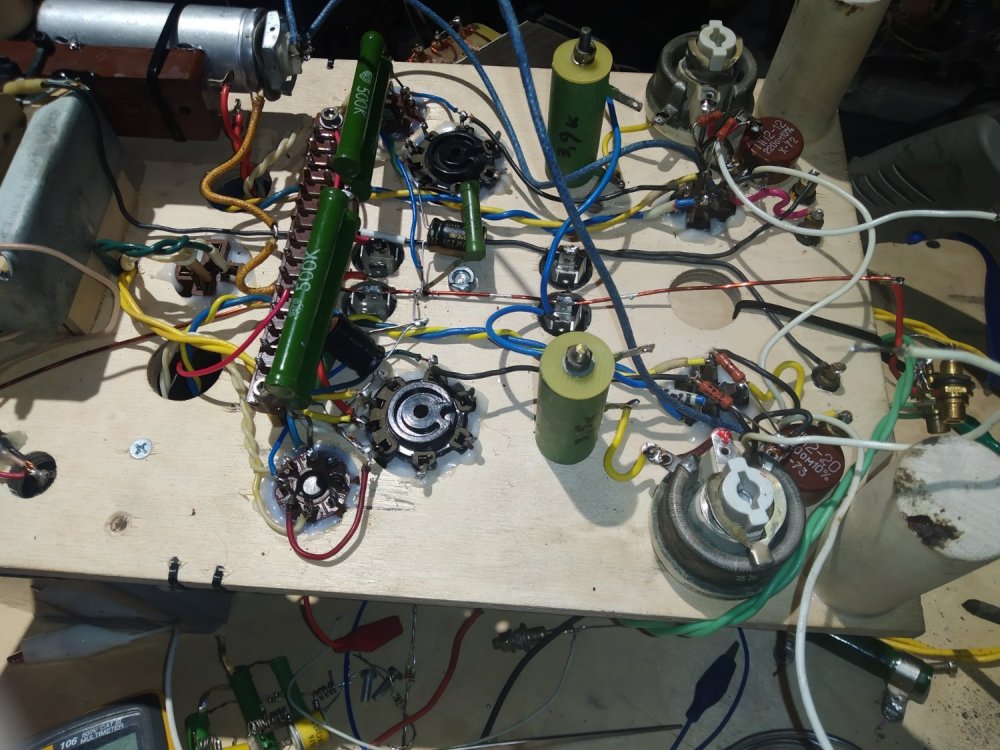

Кстати, интересное наблюдение. Сначала в анодных цепях первых ламп резисторы поставили синие, 1% ные, довольно большие, углеродные "Розенталь", затем - показанные на фото большие зеленые, 1% ные, углеродные же резисторы, практически от самогО Соломона Самуиловича  лично (Sol Weingast) :smile-31: , во всяком случае, отмаркированы "PACO", а физически о фирме-изготовителе по ОЕМ можно лишь гадать...  Номиналы этих и чиних с точностью до 5% идентичны.

И вот. Хотя камни и не могут с неба падать, ибо их там нет, тем не менее - тембральный баланс и/или окрас звука изменился ощутимо. В частности, в двнном случае, подчеркнутая "бархатистость" баса  и  мидбаса от "зеленых" оказалась, субъективно, предпочтительнее  "суховатой точности", скажем так, от "синих". Зеленые же, но более светлого оттенка, углеродные же 1% ные же УЛИ 60х годов заняли примерно промежуточное место межлу теми и теми, пожалуй, ближе всë же к  темно-зеленым...

Понятно, что замена типов ламп влияет нисколько не менее, и тут, разумеется, АС/АВС это одно, а 6Г/6Ф это значительно другое, но это своя  отдельная история.

Еще можно потом поиграться с катодным конденсатором, особенно 1й лампы, вплоть до его отключения вообще. А также с добавлением, номиналом и типом УльтраПас'ного конденсатора в выходном каскаде.

  • Like (+1) 3
Posted
8 минут назад, Константин сказал:

Да. Лофтин хорош для ламп с небольшим смещением.

"Схему Смита" на каких-либо редких и/или дорогих лампах я точно не возьму на себя ответственность воплотить в железе.

Posted
25 минут назад, Xрюн222 сказал:

"Схему Смита"

Пытался несколько раз найти ту самую схему. Смитов много, схемы его имени так и не наш0л.

Posted
2 часа назад, Xрюн222 сказал:

"Схему Смита" на каких-либо редких и/или дорогих лампах я точно не возьму на себя ответственность воплотить в железе.

"На сторону" да, согласен, плохая идея. А для себя-любимого? Никита, это тот случай, когда нельзя не попробовать. Кстати, плавкий предохранитель в анодном (после дросселя, конечно) на звук никак не влияет, а зашищает, аки изделие #4.

Posted
В 12.12.2024 в 06:24, arcev сказал:

смещение выставляется чтобы в рабочей точке рассеиваемая мощность на аноде не превышала предельно допустимую

в данном случае по графикам - должно быть "-85"

в реале 120-180=-60, почему так - вопрос к применяемой лампе :)

если вопрос по входной лампе, то выбирается рабочая точка исходя из Ra и равенства треугольников при построении рабочего режима лампы

исходя из того что в мире нет ничего одинакового, то смещение входной лампы выбирается по минимальному коэф гармоник

Понятно. Какое предпочитаете, используете, автосмещение или фиксированное.
