1) Тут про нагрев этих ИБП писали, так у них КПД = 75-85%, то есть при Pвых=75Вт допустим, они будут выделять 15-25Вт (многовато как бы))), и выделять не в ключах только, но и другими частями ))  Я подобные нагружаю на 30-50% - не люблю горячее 40C )) При нагрузке более 30% на радиатор или корпус обязательно прикручиваю.

2) Упоминал про именно синфазные дроссели на выходе таких ИБП, так мне картинки с дифф.дросселями выложили здесь)))  Типа учись студент.

Только именно синфазные на выходе:

- работают лучше с пульсациями

- намотать в два провода на любом кольце (не обручальном) можно

- не "светят" в эфир как дифференциальные даже с распределенным зазором.

На Веге полистал эту тему - многие толковые ставят синфазники НА ВЫХОД ИБП.

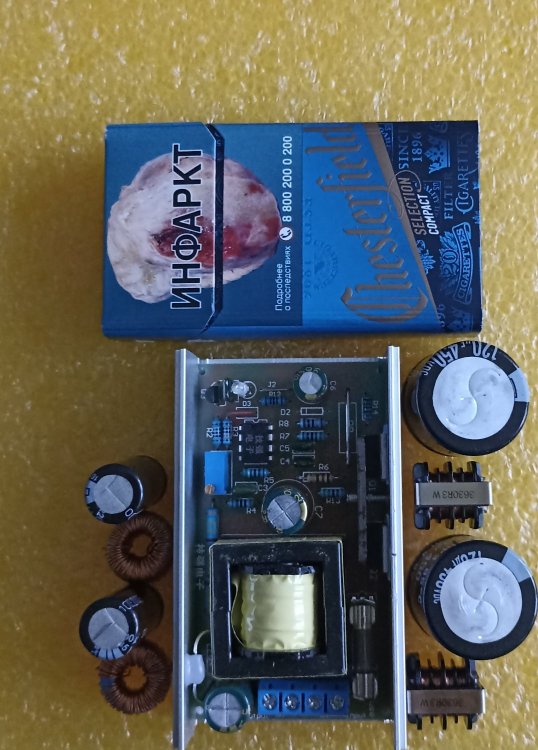

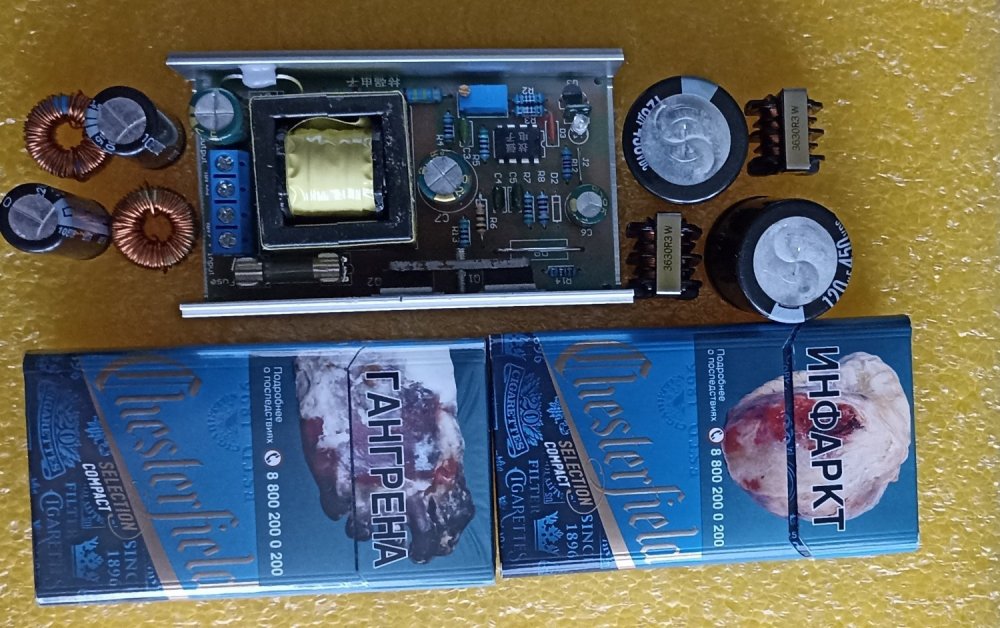

3) LL-C-LL-C фильтр на анодное не так уж много места занимает  - на фото DC12V/DC200-400V с входными дифф. и выходными синф.фильтрами (жду П-образный профиль, чтобы все в него вложить и зарадиаторить))):



  • Replies 205
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

rn3gp
rn3gp

Вы лет на 20 от жизни отстали.  Например Apple Studio Display и еще много других. не слышали? Уже никто из профи не помнит о кинескопных.

Михаил К.
Михаил К.

Вот музыкальные инструменты взять все эти скрипки, виолончели и т.д. Они же из дерева. Чуть температуру поднимешь, уже дымятся, влажность изменилась-опять перенастраивать надо. А делали бы и

Xрюн222
Xрюн222

Если нет большой пост.составляющей, то ничего особо страшного... Ну, чуток сердечник потеплее будет. Что, в общем, вполне является нормальной работой... Электродвигатели более чувствительны к высшим г

Posted Images

BAA Master

BAA

Posted
  • Author
Posted
3 минуты назад, 4011 сказал:

На Веге полистал эту тему

Я бы не был так категоричен, но да: еще конденсаторы проходные и коробочки с перегородками сотворят чудеса.

4011 Contributor

4011

Posted
Posted
56 минут назад, BAA сказал:

Я бы не был так категоричен, но да: еще конденсаторы проходные и коробочки с перегородками сотворят чудеса.

Зачем упоминание этих деталюшек и чудес?



BAA Master

BAA

Posted
  • Author
Posted
1 минуту назад, 4011 сказал:

Зачем упоминание этих деталюшек и чудес?

А) Не понял? Что, нельзя? Упоминать? Вообще-то это про трансформаторы, качественные и червяков выпустил не я.
В) Именно из этих деталюшек получаются фильтры продольных помех.
С) Есть опция не читать...

  • Like (+1) 1
Russ3000 Local

Russ3000

Posted
Posted

Купил медной сетки с дырочками 1мм, тут и экранирование и охлаждение не пострадает, проходные конденсаторы нужно еще поискать, а так да, щтука полезная, на вход есть сетевой разъем с фильтром от могучего кофейника, там как раз проходные конденсаторы.

В домашних условиях ВЧ помехи можно ловить при помощи небольшой петли провода на щуп осциллоскопа. Водим ей в пространстве и наблюдаем красивые картинки помех.

4011 Contributor

4011

Posted
Posted
3 часа назад, BAA сказал:

А) Не понял? Что, нельзя? Упоминать? Вообще-то это про трансформаторы, качественные и червяков выпустил не я.
В) Именно из этих деталюшек получаются фильтры продольных помех.
С) Есть опция не читать...

А, Вы не в шутку)), извините.

А что может быть источником радио помех в сотни мегагерц в бытовой сети АС 230в, чтобы требовались проходные конденсаторы в сетевом фильтре или на выходе ИБП ?

Xрюн222 Mentor

Xрюн222

Posted
Posted
10 минут назад, 4011 сказал:



А что может быть источником радио помех в сотни мегагерц в бытовой сети АС 230в, чтобы требовались проходные конденсаторы в сетевом фильтре или на выходе ИБП ?

Собственно, основные рабочие процессы в этом ИБП и могут быть и бывают....

4011 Contributor

4011

Posted
Posted
12 минут назад, Xрюн222 сказал:

Собственно, основные рабочие процессы в этом ИБП и могут быть и бывают....

Никита, Вы имеете ввиду не частоты преобразования 30-85кГц самого ИБП, а частоты всплесков (иголок) в момент переключения силовых ключей в ИБП?

Михаил К. Proficient

Михаил К.

Posted
Posted

Кстати, новые вертушки Техникс стоят как чугунный мост, а внутри поставили импульсные блоки питания. В чем смысл при потреблении 5-10 ватт, непонятно...

BAA Master

BAA

Posted
  • Author
Posted
8 часов назад, 4011 сказал:

в сотни мегагерц

ООО! Циферки появились. Никто про сотни не говорил. Эти залезут через все щели.
А серьезно, из-за нелинейности приборов усилительных, замечательные ВЧ наводки, отлично себе детектируются и добавляют, как говорят аудиофилы... в "звучание". dU/dt в современных транзисторах около 100 В/нс.  А хуже всего выпрямительные диоды, в момент восстановления. И все это добро через емкость на радиатор, а с радиатора в на землю, и через емкость в ШПТ, откуда через выпрямитель в линию и нейтраль... ну и на выходе тоже хватает.
P.S.Не пробовали работать с осциллографом с полосой более 350 МГц?

RSD Veteran

RSD

Posted
Posted
11 часов назад, 4011 сказал:

а частоты всплесков (иголок) в момент переключения силовых ключей в ИБП?

  Если вот эти самые иголки на выходе развернуть на осциллографе, то увидим вспышки тона с частотами 6 - 14 мГц. То есть это я видел при измерении низковольтных ибп. Не думаю, что в нашем случае с высоковольтным китайцем что-то сильно поменяется. То есть ни о каких сотнях мГц там речи не идёт, но и 10 мГц , конечно, тоже немало.

Xрюн222 Mentor

Xрюн222

Posted
Posted

То бишь, не всё так безоблачно и замечательно... Пока не вижу оснований списывать напрочь, в архив, обычный трансформатор с кенотроном...

Xрюн222 Mentor

Xрюн222

Posted
Posted

Чем то напоминает ситуацию 50+++ летней давности, когда удифилы/меломаны радостно и с большим энтузиазмом заменяли ламповое старьё на каменные новинки...  Выкидывали ад1 и 2а3 ящиками и коробками, а усилители вестерен электрик продавали кучками за 1 доллар оптом, самовывозом...

Сейчас, недавно, стали известны случаи устройства линейных ИП даже к компутерам, для их аудио/видео применения...

BAA Master

BAA

Posted
  • Author
Posted
7 минут назад, Xрюн222 сказал:

Сейчас, недавно, стали известны случаи устройства линейных ИП даже к компутерам, для их аудио/видео применения...

Это, в общем от того, что импульсный сделать "слегка" сложнее. А с другой стороны - вспомните лампы накаливания... Не похолодало и работать дольше не стало, а глаза попортились...

Russ3000 Local

Russ3000

Posted
Posted
14 минут назад, Xрюн222 сказал:

Выкидывали ад1 и 2а3 ящиками и коробками, а усилители вестерен электрик продавали кучками за 1 доллар оптом, самовывозом...

И что мы видим в итоге: 99,99% аудиотехники теперь каменные.

Вы дома до сих пор смотрите телевизор Радуга716, или таки богомерзкую светодиодную цифровую панель 4К ?

Так и с музыкой, когда я показываю народу нечто играющее на лампах, то отношение к этому как к 3х летнему пианисту - нифига себе, это еще и  играет!! И совсем неважно как и что, но играет.

Нужно уметь грамотно пользоваться современными решениями.

Russ3000 Local

Russ3000

Posted
Posted
37 минут назад, Stan Marsh сказал:

Я в ламповом однотактнике еду разогреваю.

Я пользуюсь для этого печкой, которую изобрел Грейнахер.:)

Russ3000 Local

Russ3000

Posted
Posted
4 минуты назад, Aloizio сказал:

При питании от USB компа заметно вырастаю шумы и  побочные гармоники при измерениях.

Аналогичная ситуация с USB осциллографом

Есть системы гальванической развязки USB.

А все эти питания линейными БП цифровых устройств сравнимо к припаркам для мертвых, дальше в схемах все равно стоит куча DC-DC на разные напряжения.

С другой стороны, притащили в ремонт ЦАП Апогей1000 (легендарный), так вот, внутри все питается от DC-DC преобразователя, а аудиофилы хвалят.

  • Like (+1) 1
BAA Master

BAA

Posted
  • Author
Posted
48 минут назад, Russ3000 сказал:

Вы дома до сих пор смотрите телевизор Радуга716, или таки богомерзкую светодиодную цифровую панель 4К ?

Потом пришел поручик Ржевский и всё опошлил. @нек

  • Smile 1
Russ3000 Local

Russ3000

Posted
Posted

Лет 15 назад, разрабатывали ответственный блок для заправок газом и встал вопрос о его питании. Нашел программу Pi Expert для рассчета импульсных БП на семействе микросхем TOP-22X, рассчитал, спаял, заработало сразу и нормально, оппонент ратовал за линейное питание, намотал на ТОРе, поставил стабилизатры на выходе каналов. Стали испытывать, мой нормально работал при сетевом от 83 до 410В, потом взорвался конденсатор в первичке, трансформаторный глючил уже при 180В, а при 270В ТОР задымился, да и по цене получилась разница в 5 раз.

Сейчас поглядел, программа еще живая, развивается и есть даже специальные БП для аудиоприменения.
