Крепление тороидального трансформатора.

KonoV

By KonoV
in Repair, upgrade, tips

 Share

Recommended Posts

KonoV Veteran

KonoV

Posted
Posted

Имеются торы, диаметр с обмоткой 16.5см. внутренний 4.5 см. тяжёленькие...... Требуется сделать им некий кожух, коробочку, за которую можно крепить в корпусе...... оч. желательно, если возможно, вертикально, колесом......  С торами до сих дела не имел, не знаю как правильно крепить, чтоб не навредить обмотке. Под коробочку имеется алюминий листовой, медь листовая, и и фанеры и дерево разнообразные.....

Вот кто подскажет как правильно такие тяжёлые крепить?



BAA Master

BAA

Posted
Posted

В книжках и натуре - Г образная штука, с выпуклевкой, в ламповых питаловых была и такая-же шайба с выпуклевкой. Ещё , как ленточный сердечник, хомутом притягиваем к основанию с выборкой под внешнюю образующую. Тоже наблюдал. Все через резину, чтоб не помять. Ну и последнее - есть торы с залитым экпоксидкой внутреним отверстием с металлической вставкой с резьбой, как в пп 1. Есть залитые в колпак, железный, типа кастрюли - в усилках было.

KonoV Veteran

KonoV

Posted
  • Author
Posted

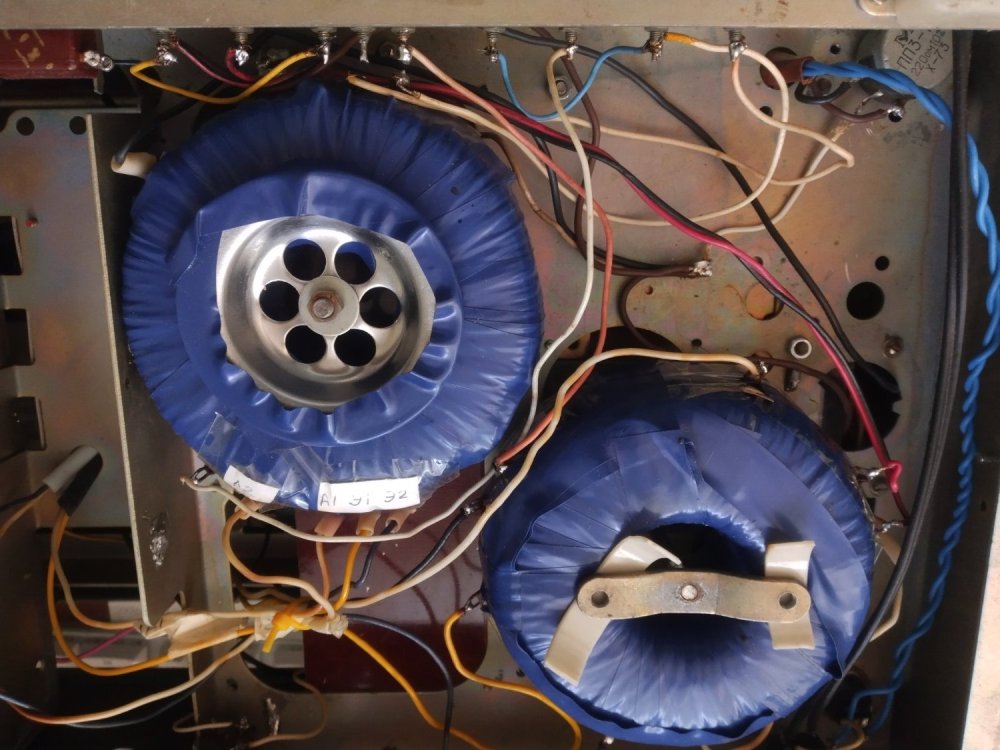

Принял. Смолу не желаю, вдруг...... Есть сливные решётки от раковин, оч. подходят, с прокладкой..... резина? плотность опытным путём?  И во внутрь втулку ...... её залить?

Корпус узковат...... блинчиком не входят..... узкая, высокая стойка с этажами......

KonoV Veteran

KonoV

Posted
  • Author
Posted
12 минут назад, Stan Marsh сказал:

Если тяжёлый вертикально, то только с заливкой середины. Типа https://shtyl-msk.ru/article/1433/

Спасибо! Посмотрел. Значит или заливка, что будет правильно, либо другой корпус.......

Тогда вопрос чем заливать? Есть альтернатива полиэфирным и эпоксидным смолам? Канифоль?

Вес ~5.5 кг. это тяжёлый?

Stan Marsh Mentor

Stan Marsh

Posted
Posted
4 минуты назад, KonoV сказал:

чем заливать?

https://market.yandex.ru/product--kompaund-germoizol-kt-teploprovodnyi-dvukhkomponentnyi-silikonovyi-5kg/58369532?sku=102392002627&uniqueId=107049912&do-waremd5=hpnGNgCqUKFfLlgLF5MoDA

5 минут назад, KonoV сказал:

5.5 кг.

Такой обычными чашками с прокладками вертикально крепить не рекомендую.

KonoV Veteran

KonoV

Posted
  • Author
Posted

Принял.  Вопрос остался по корпусу заливки, медь? алюминий? дерево? Если металл, заземлять? (занулять) или лучше дерево? Извините не уточнил, это звуковые, с зазором, однотактные....... экспериментальные........

Meshochnik Local

Meshochnik

Posted
Posted

Вставки - цилиндрики в центр, хоть из винной пробки, хоть из того что в магазинах найдётся пластмассовое. В центре отверстие под штангу и на кронштейн всю конструкцию.

KonoV Veteran

KonoV

Posted
  • Author
Posted
7 минут назад, Meshochnik сказал:

Вставки - цилиндрики в центр, хоть из винной пробки, хоть из того что в магазинах найдётся пластмассовое. В центре отверстие под штангу и на кронштейн всю конструкцию.

Терзают смутные сомнения, что при вертикальном расположении, не будет продавливания межобмоточных прокладок..... С заливкой уже определился, быть! А вот с корпусом для заливки......... не навредить....... с силовиком бы менее рассуждал, а это звуковой с зазором....... вот и намысливаю себе трагедии.......

KonoV Veteran

KonoV

Posted
  • Author
Posted
13 минут назад, BAA сказал:

Подрежете по высоте, ручку оторвете, как-то так.


Красивый! Блестящий! Но я планирую прямоугольный.....   И вопрос звуковому, с зазором не навредит металл?  И следует ли заземлять кожух? Корпус сталь, крепить к корпусу непосредственно, изолировать через резиновые втулки и отдельным проводом, или деревянный и всё!

Корпус закрытый...... видно не будет.....

BAA Master

BAA

Posted
Posted

Ковш/кастрюля/стакан есть готовая качественная обечайка/корпус подходящего размера из металла. Отольете из компаунда прокладки и центральный(е) вкладыш(и). В последний вставите резьбовую втулку и привинтите к центральному отверстию болтом. Затем зальете тем же самым компаундом. Все что более 3...5 размеров зазора на электрические параметры не влияет... практически. Можете сами проверить поднося полосу из жести, что-ли.

KonoV Veteran

KonoV

Posted
  • Author
Posted
8 минут назад, BAA сказал:

Ковш/кастрюля/стакан есть готовая качественная обечайка/корпус подходящего размера из металла. Отольете из компаунда прокладки и центральный(е) вкладыш(и). В последний вставите резьбовую втулку и привинтите к центральному отверстию болтом. Затем зальете тем же самым компаундом. Все что более 3...5 размеров зазора на электрические параметры не влияет... практически. Можете сами проверить поднося полосу из жести, что-ли.

Принял. Спасибо! Раз заливать, значит так залить, что бы не переживать за бесцельно проделанные работы...... выковыривать и перезаливать очень бы не хотелось.....  посему и докучаю ......

Как понял, главное прочно и качественно.....  а воздействие кожуха на эл. параметры в данном случае пренебрежительно малы..........

Доброго!

KonoV Veteran

KonoV

Posted
  • Author
Posted

Вынужден ещё потревожить.....  выводы...... выводы через термоусадку? или как по другому?

BAA Master

BAA

Posted
Posted

1. Спросите у изготовителей трансов. Они здесь есть.
2. Раньше термоусадки не было и выводили через "кембрик" такая цилиндрическая лакоткань. С моей точки зрения вывод должен быть весьма гибким и весьма прочным, то есть хорошо закрепленным к трансформатору.
А через термоусадку его выводить или просто через х/в трубку - не имеет значения. Я бы припаял выводы из, например, МГШВ, и привязвал/закрепил очень хорошо нитками 00, к трансформатору. Закладные под киперную ленту из картона с отверстиями под вывод. Всё что угодно. Нет под рукой ничего, чтоб показать. Посмотрите на фабричные, твт каке-нибудь.

  • Like (+1) 2
KonoV Veteran

KonoV

Posted
  • Author
Posted

Принял. Спасибо! я понял. Вот видите! что то понимаю! Никогда не заливал.... тревожусь сделать не правильно......

Доброго!

Den101 Proficient

Den101

Posted
Posted



19 часов назад, KonoV сказал:

Имеются торы, диаметр с обмоткой 16.5см. внутренний 4.5 см. тяжёленькие...... Требуется сделать им некий кожух, коробочку, за которую можно крепить в корпусе...... оч. желательно, если возможно, вертикально, колесом......  С торами до сих дела не имел, не знаю как правильно крепить, чтоб не навредить обмотке. Под коробочку имеется алюминий листовой, медь листовая, и и фанеры и дерево разнообразные.....

Вот кто подскажет как правильно такие тяжёлые крепить?

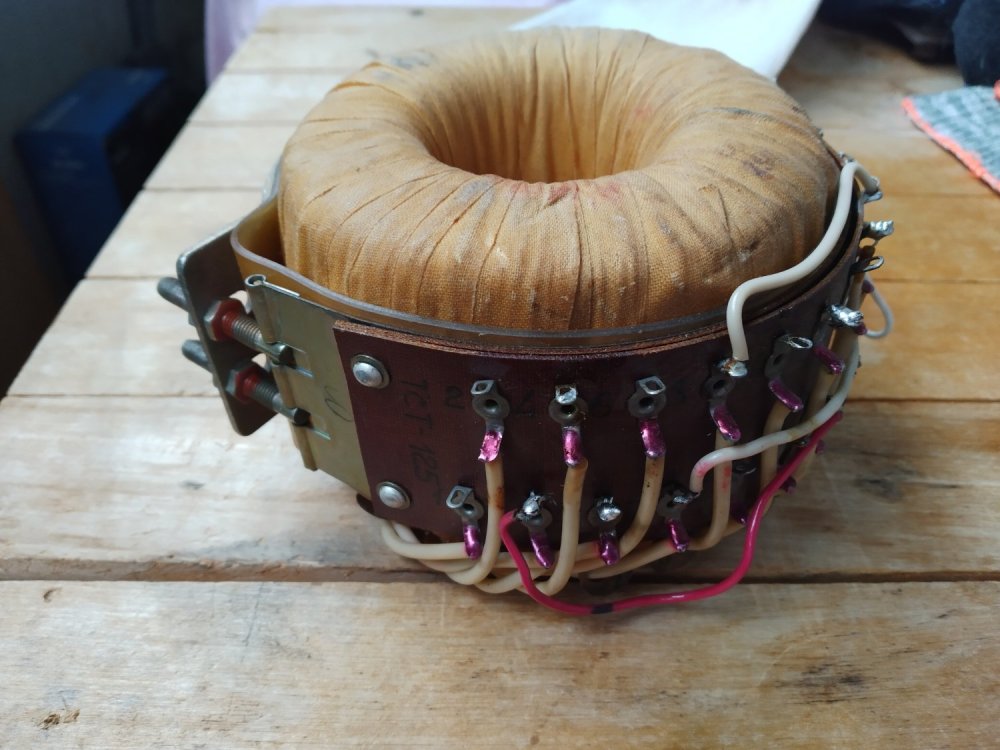

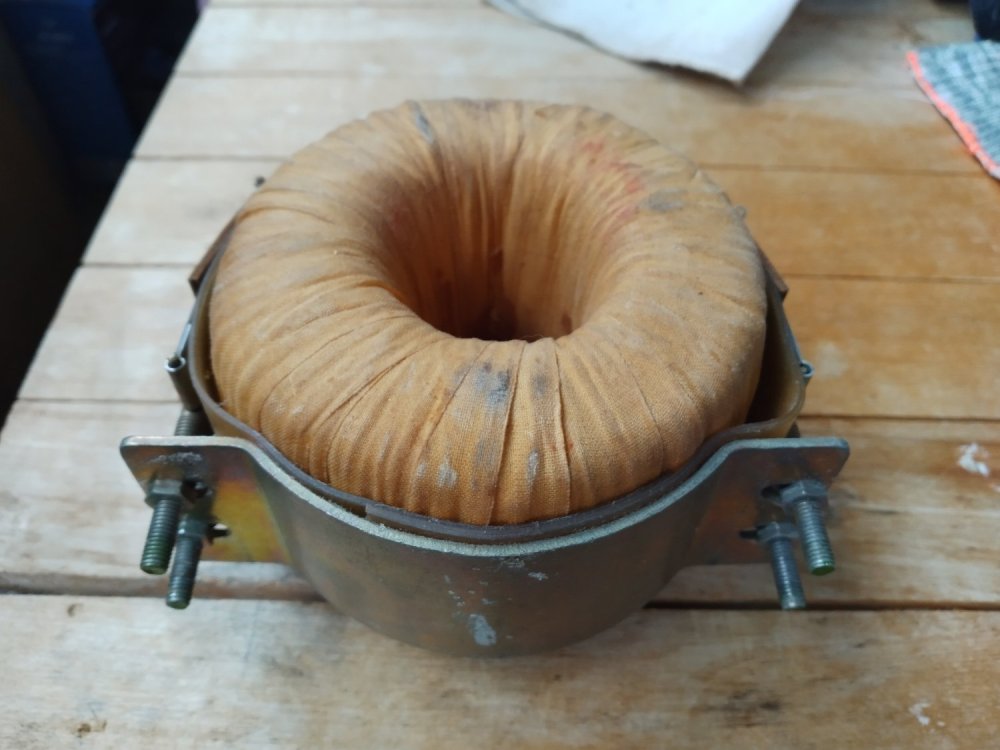

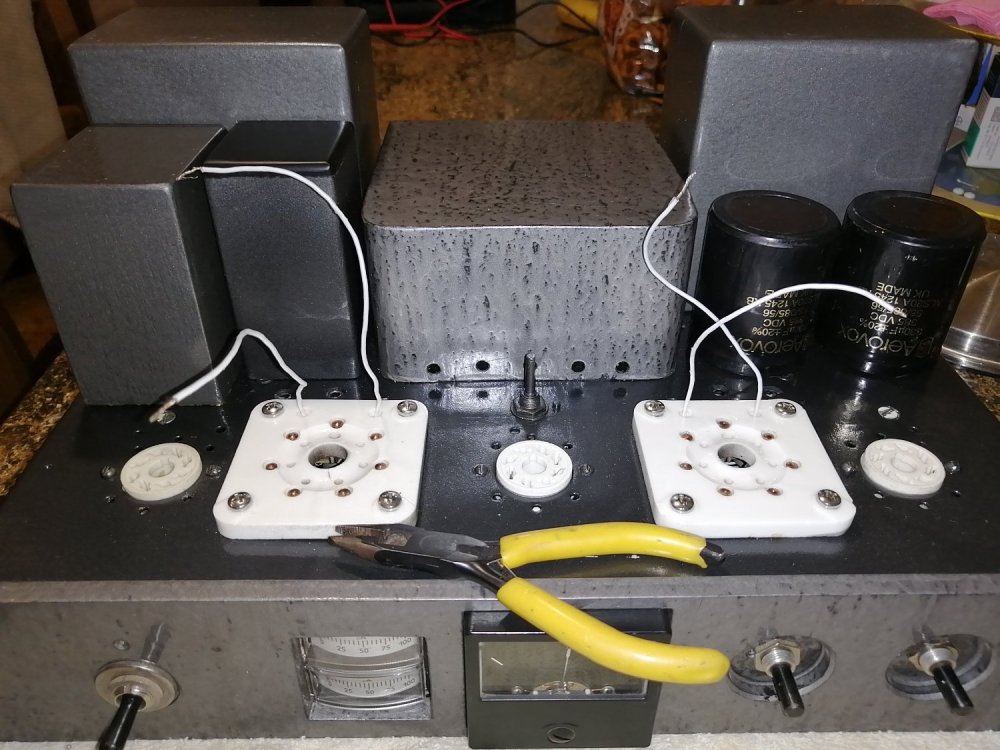

Вот вариант заводского крепления - использую такие трансформаторы как силовые (тст-125), правда, их вес около 2,6кг. Кожух им делал из корпусов компьютерных блоков питания. Такие тяжёлые, как у вас лучше крепить горизонтально. Я вообще крепил в подвале крышкой вниз (на фото). Если вертикально, то желательно с заливкой, да.IMG_20240623_095305.thumb.jpg.02fb48d12116551dbb1ea2dab373f610.jpgIMG_20240623_095328.thumb.jpg.171a4a9b41124224da9f8f95f314e7f5.jpgIMG_20240622_110551.thumb.jpg.3d5e3a4a53254742bf6c6e5e9b7350a6.jpg

KonoV Veteran

KonoV

Posted
  • Author
Posted

Спасибо! Вроде уже определился...... только разве что во время процесса корректировки возможны......

Доброго!

Sergio Proficient

Sergio

Posted
Posted

ТВЗ - торы с кожухами из фанеры, залиты парафином на 90% остальные 10% - эпоксидка с вклееными в неё крепежными шпильками. ТС - тор, кожух металлический, залит эпоксидкой, приподнят над шасси на 10мм. Усилитель на  реконструкции после 4 лет эксплуатации. Проблем с эпоксидной заливкой не было.IMG_20240625_000039.thumb.jpg.5b4b4bef3ae76d392d9397868d2b76f0.jpg

  • Like (+1) 1
  • 2 weeks later...
Anatolii Local

Anatolii

Posted
Posted

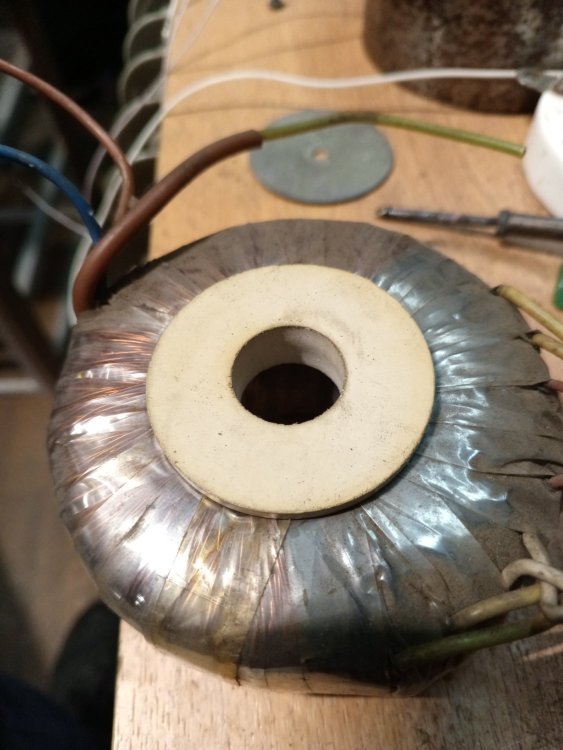

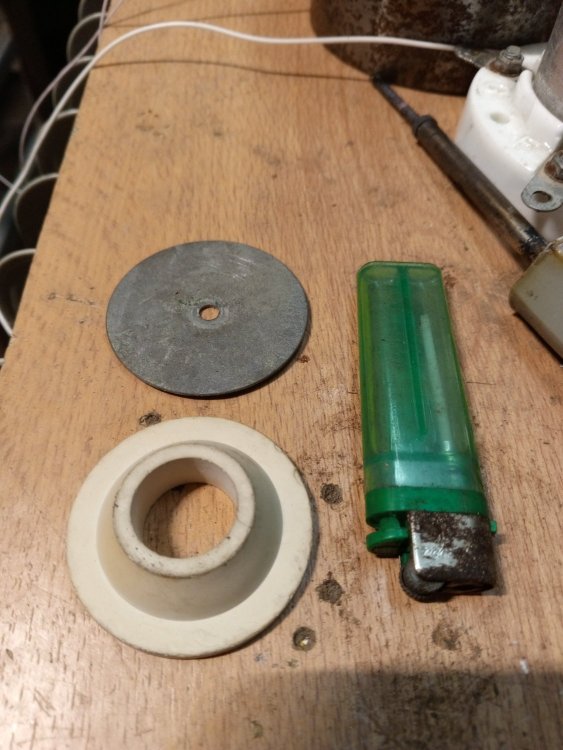

В магазине сантехники покупал такие , руб 25.  35 резина мягкая , держат Торы и маленькие и  100 ватт отл. Один сверху и 1 снизу и нужна шайба .



  • Like (+1) 1
  • 1 month later...
KonoV Veteran

KonoV

Posted
  • Author
Posted

Вот приготовился и ...... забоялся..... Первичка мотана проводом в шёлковой изоляции...... силикон...... ацетаты...... МокнУть перед заливкой в воск? Не морочиться и заливать? Измерить параметры без заливки, зафиксировать, залить, измерить параметры после застывания и делать выводы? Оказывает ли заливка влияние на какие параметры....... ёмкость к примеру.......

KonoV Veteran

KonoV

Posted
  • Author
Posted
В 24.06.2024 в 20:18, Sergio сказал:

ТВЗ - торы с кожухами из фанеры, залиты парафином на 90% остальные 10% - эпоксидка

Так понимаю вертикально, колесом, смола как пробка внизу, с креплениями...... Вес можно узнать? трансформаторов.......

  • 1 year later...
Anatolii Local

Anatolii

Posted
Posted

Вспомнил еще , на какой нибудь пластмассе , гибкой устанавливаю тор . под него валик из пластилина и заливаю в отверстие  эпоксидку . в ней можно по центру сделать отверстие и болтом закрепить . крепил так тор ватт на400.

  • Like (+1) 1
  • Thanks (+1) 1
