Предлагаю всем поделиться накопленным опытом .

Кто на чём мотает? Станки...приспособления..и т.д.

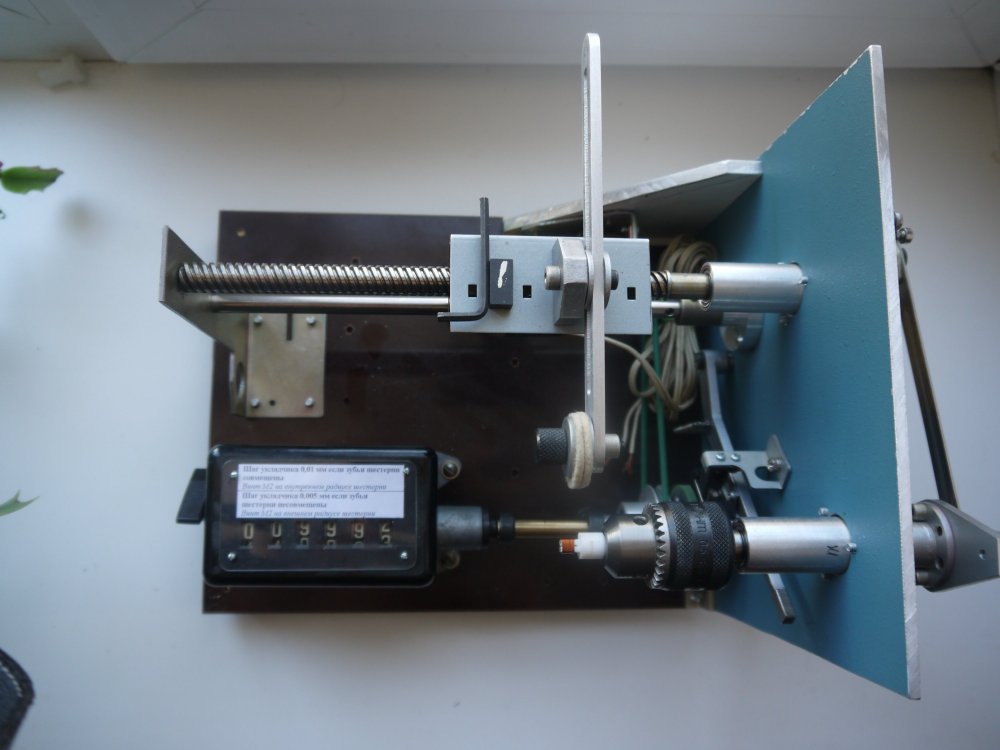

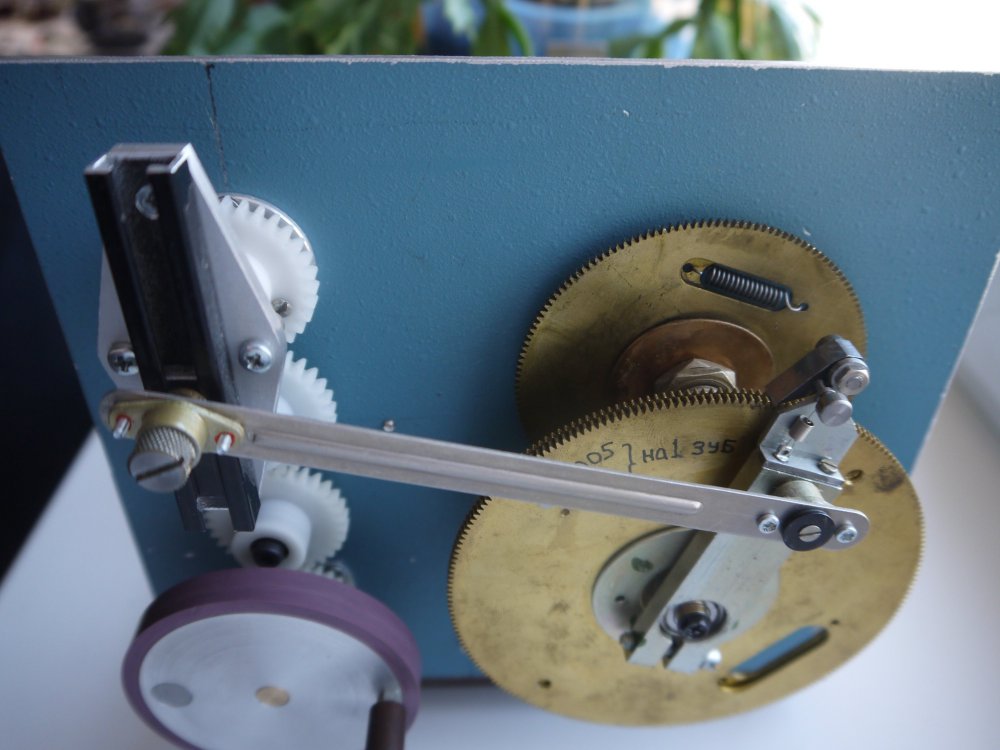

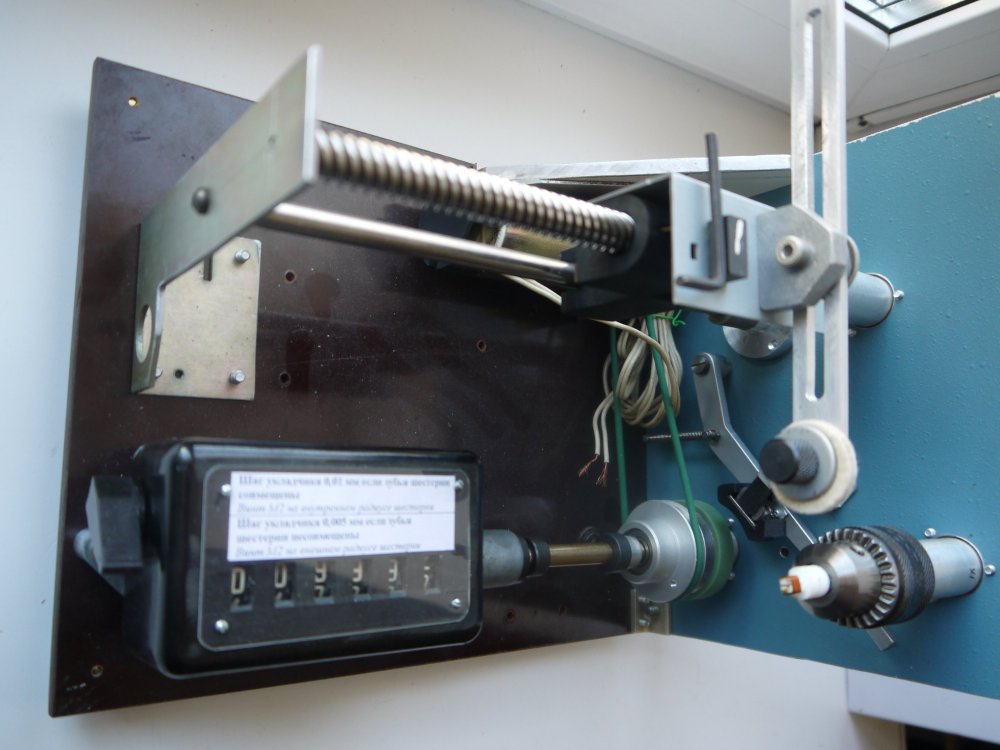

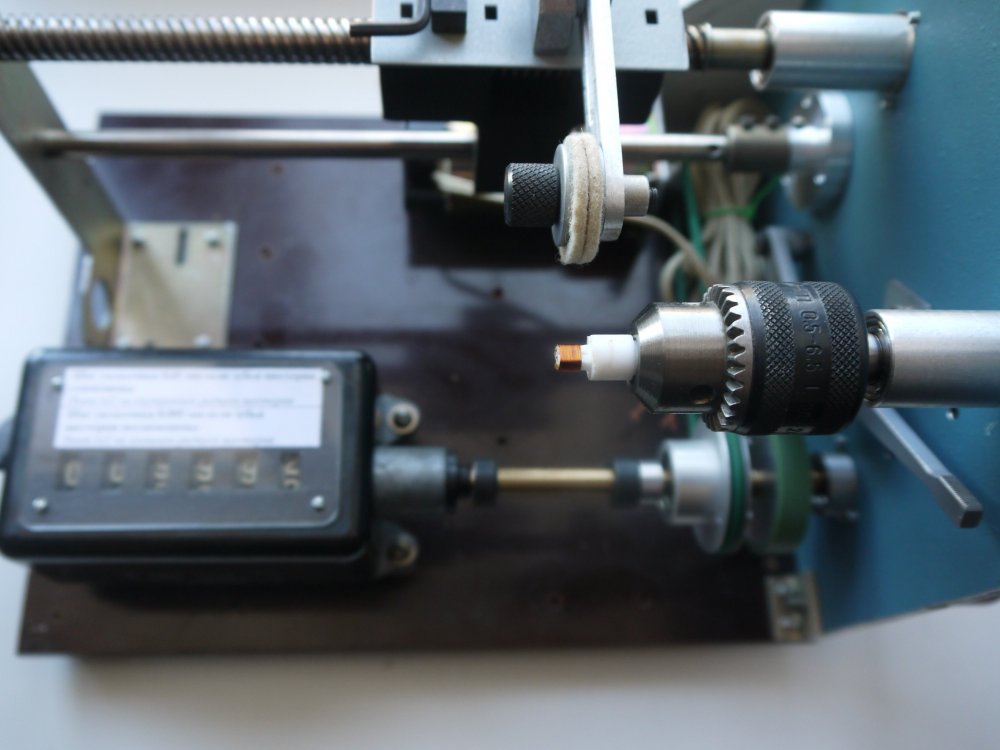

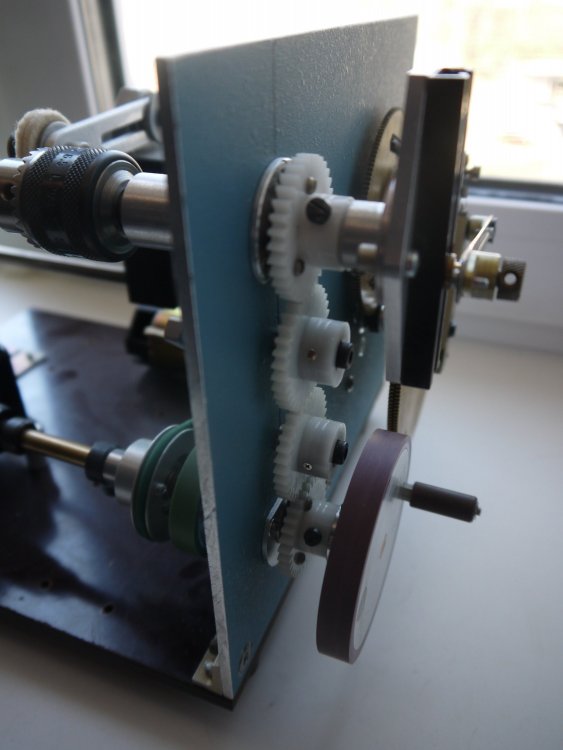

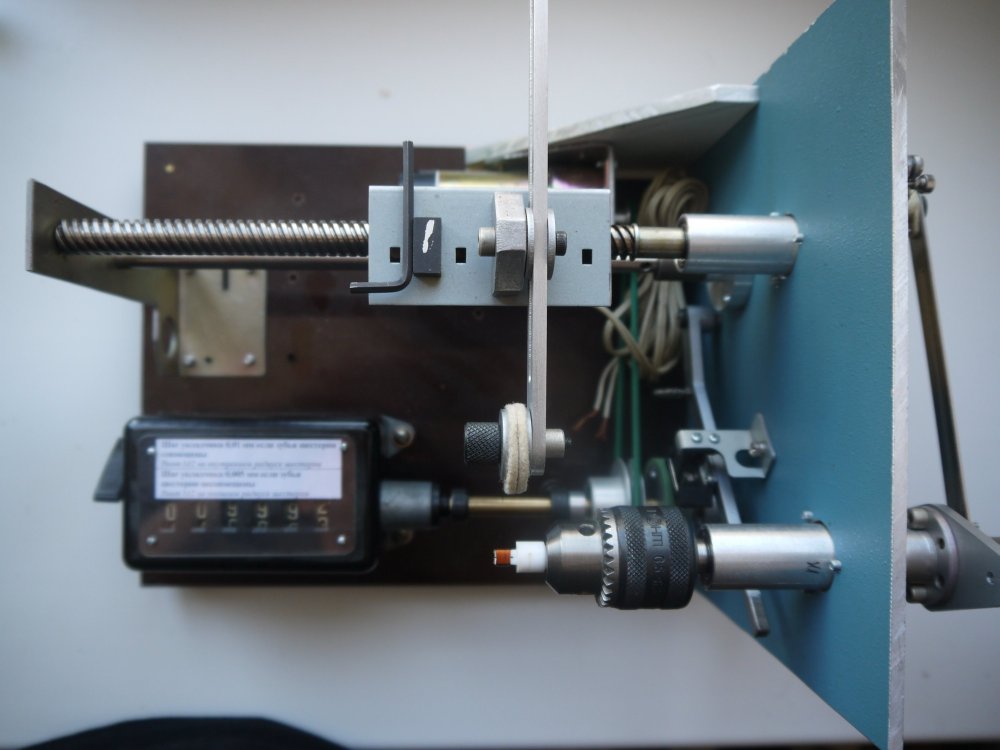

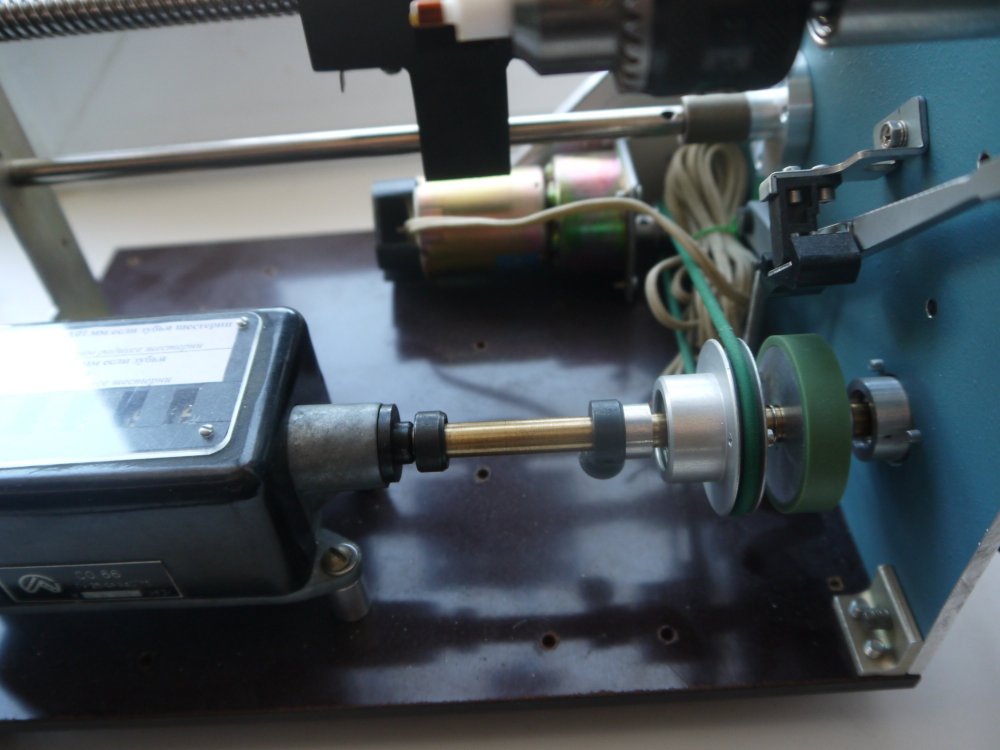

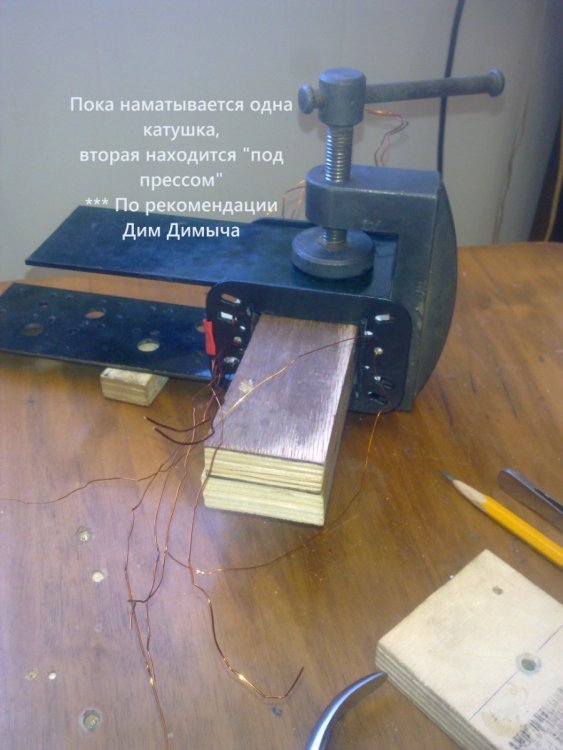

Начну с себя. Ручной станок СССР.

У меня всё просто,

весь монтаж на рабочем столике в мастерской,  конструкция разборная.

=================================















  • Like (+1) 1
  • Thanks (+1) 1
  • Admin changed the title to Станок для намотки трансформаторов
Posted

У меня было совсем просто.

Китайский станок, мотал в ручную.

Левой рукой крутил за треугольник( 3шт разных было изготовлено на 3d), в правой провод.

Также давно была изготовлена перемотка с точильного станочка.

Но не только это её применение.

Приходилось иногда мотать очень большие катушки (БТВЗ)..

Вот и ставил станки друг против друга, валы соосно.

 Помещался каркас любого размера.....иногда даже приходилось станки приподнимать через вставки под них.

  Ну и в самые первые годы, когда ещё не было "китайца", мотал на этой перемотке.

Счётчик был какой то СН...соединялся с правой стороны через переходник.



P1010004 (6).JPG

  • Like (+1) 1
Posted

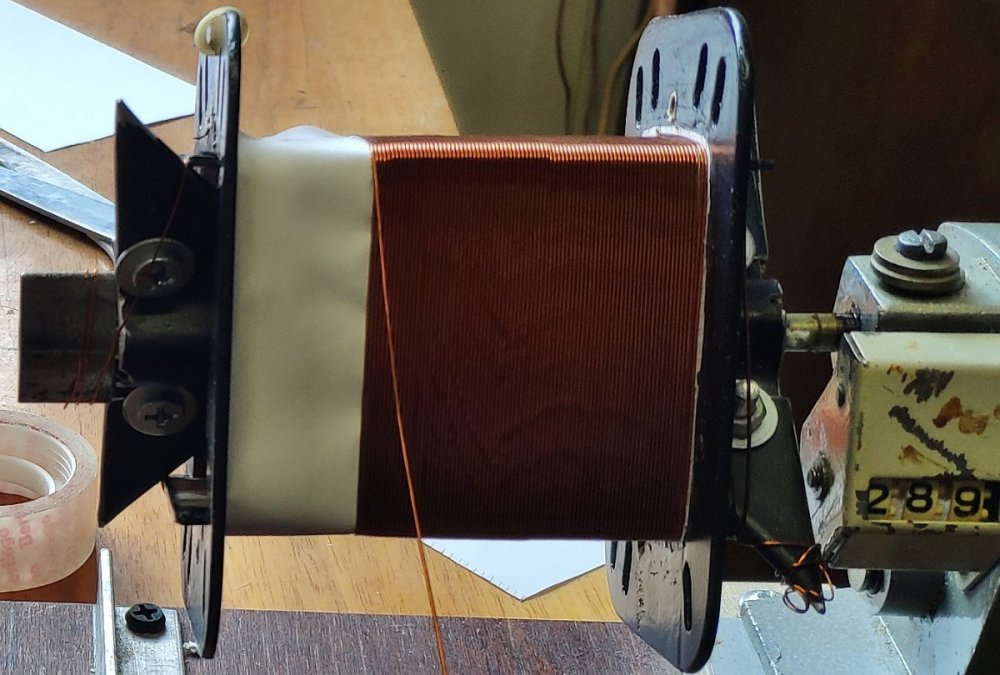

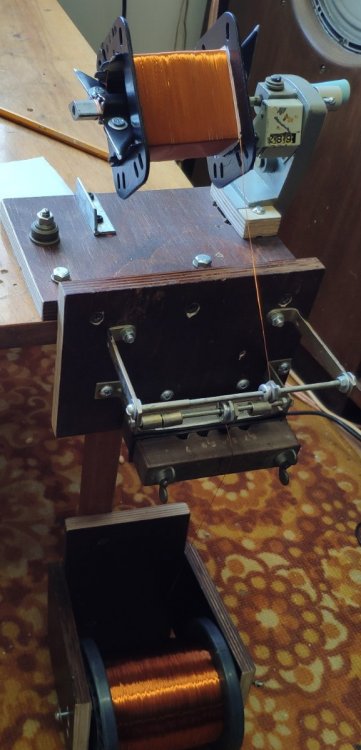

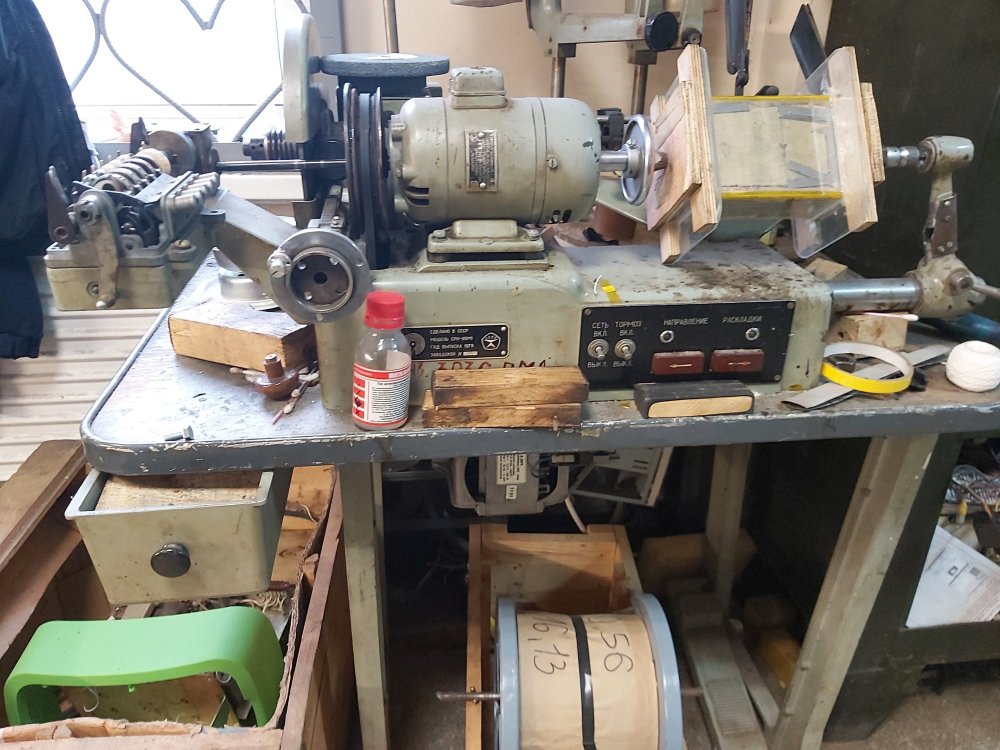

Я мотаю на этомimage.thumb.jpeg.5572f2aec22021aaaa59ce2b465cc69f.jpeg

Когда тонкий провод использую родной двигатель когда толстый то нижний от стиралки там ещё редуктор 1 к 20 стоит затем ремённая передача а шкив на родном двигателе можно фиксировать.

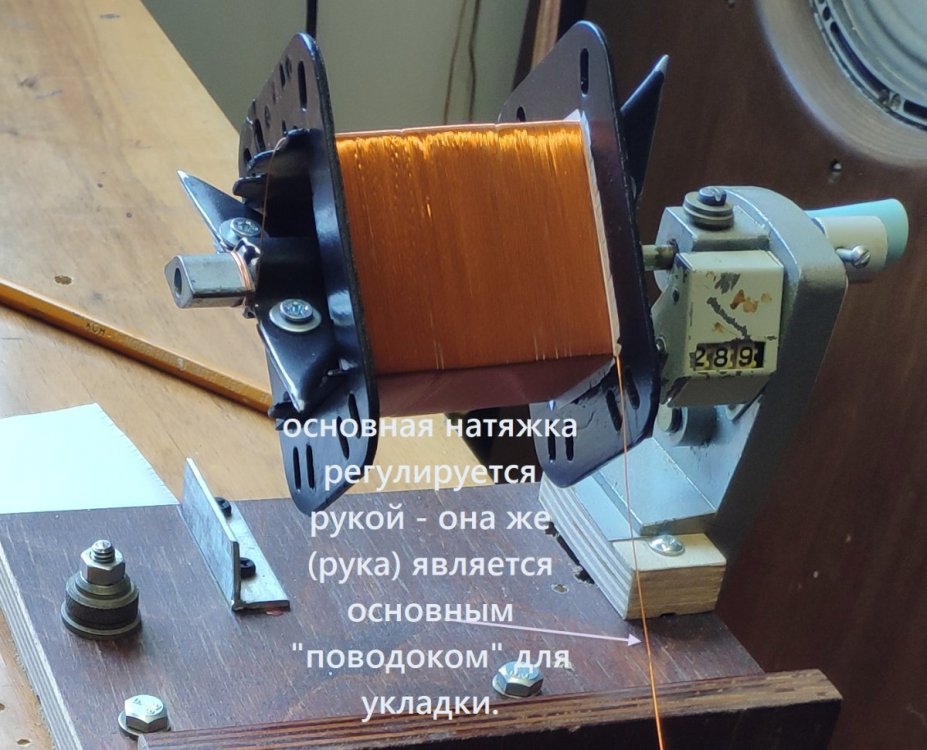

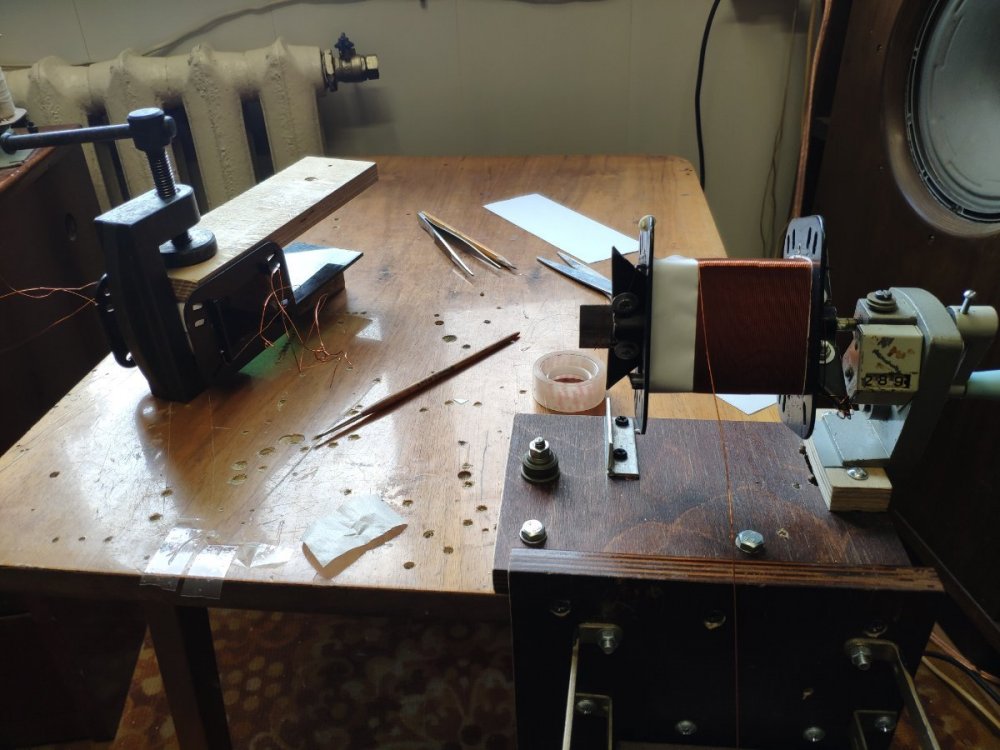

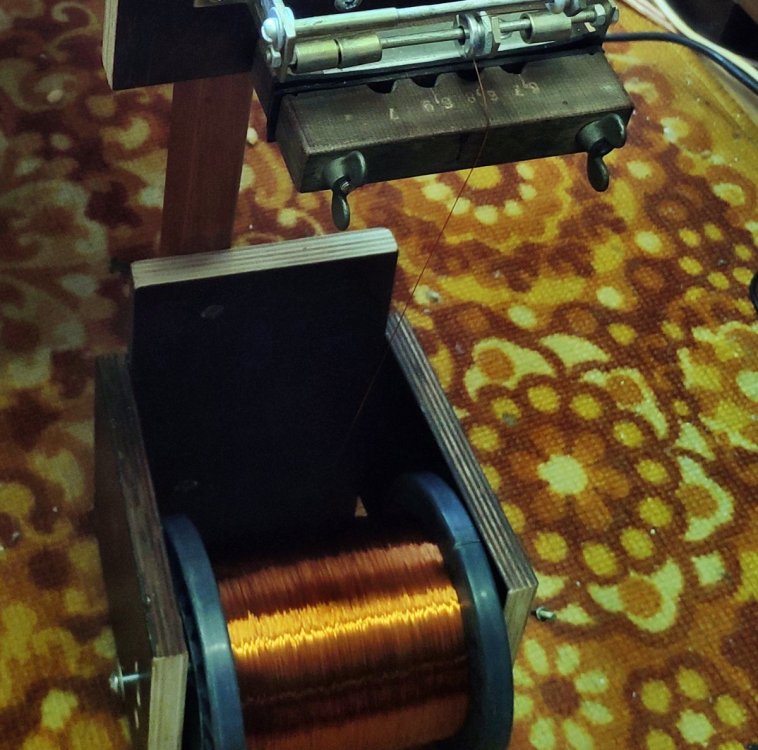

Когда нужно мотать много проводов использую такую приспособу

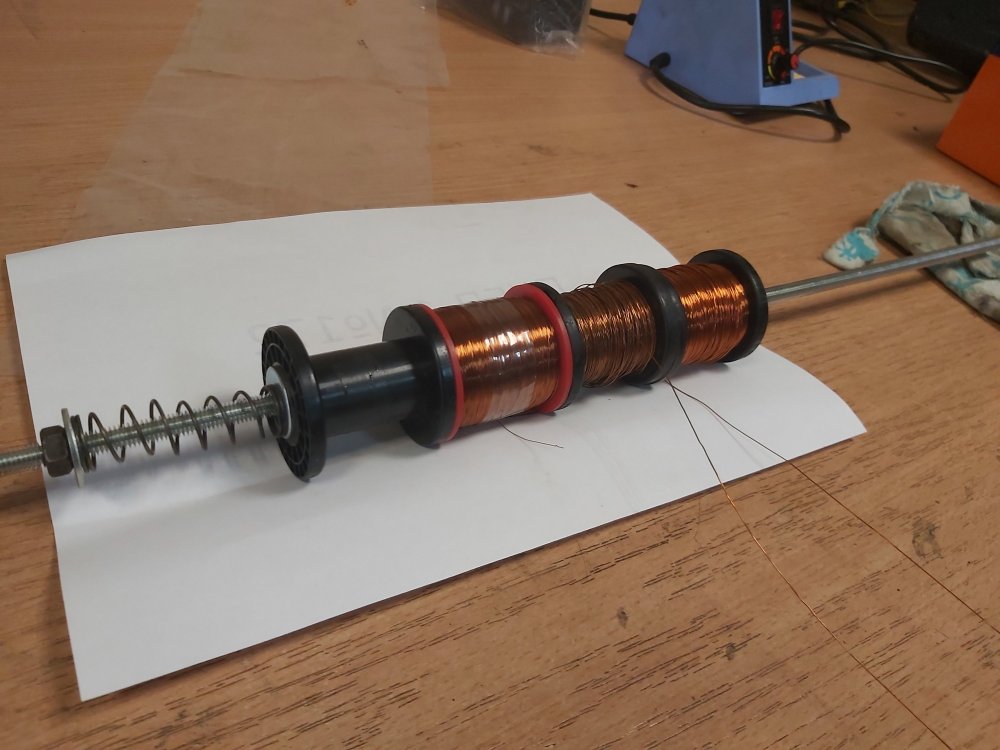

катушки вертятся навстречу друг другу пружиной регулируем натяжку провода а шпилька крепится к столу .Максимум мотал в 8 проводов и в ручную.

  • Like (+1) 3
  • Thanks (+1) 2
  • 4 weeks later...
Posted

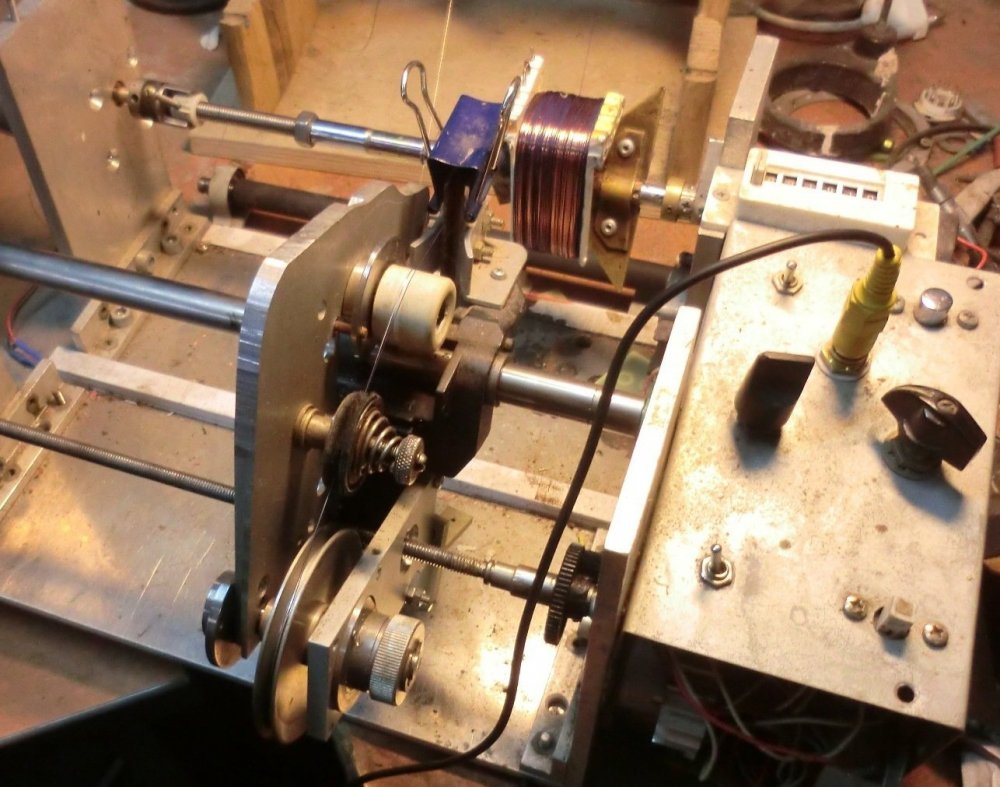

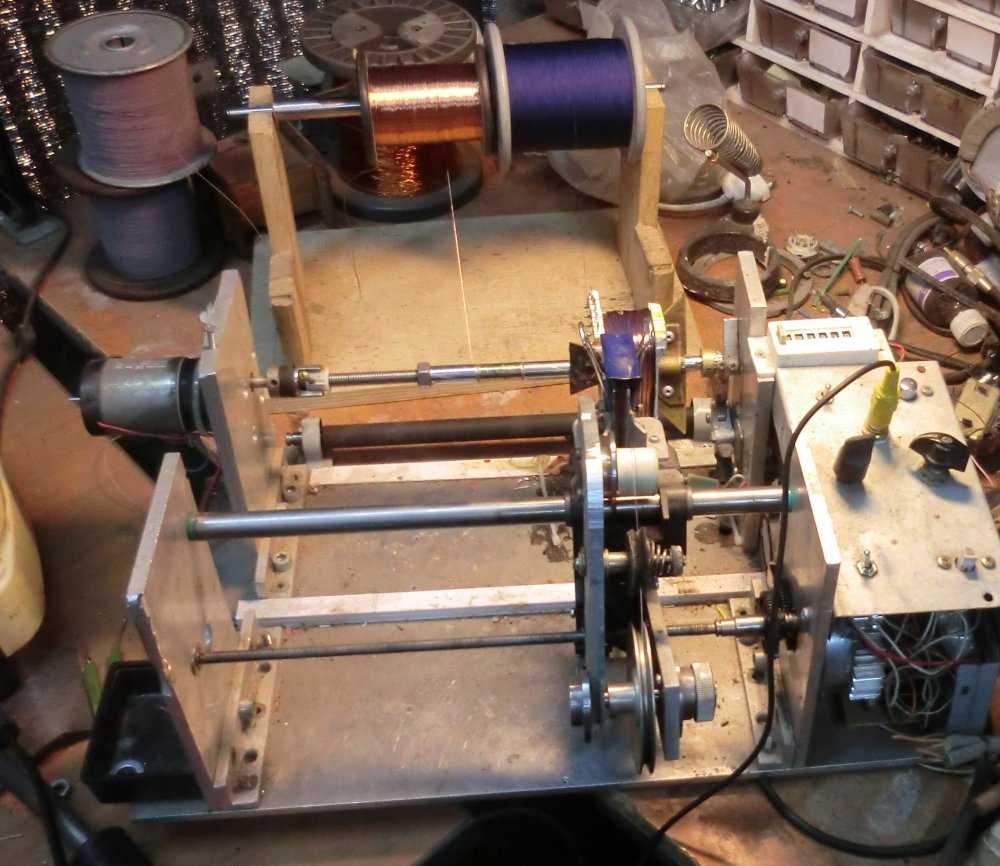

Купил как то у незнакомого деда случайно станок намоточный. Старый, самодельный, с вариатором на укладчике. Лет семь я в нем все время что то доделывал, а в конце того года разобрал и выбросил. Надоел...

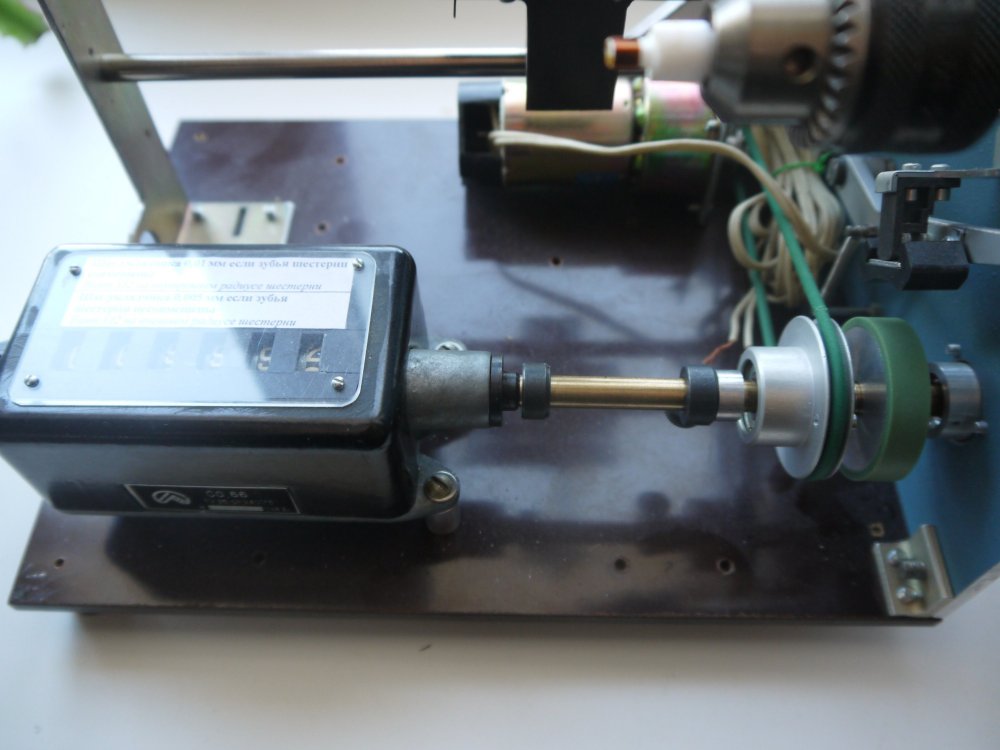

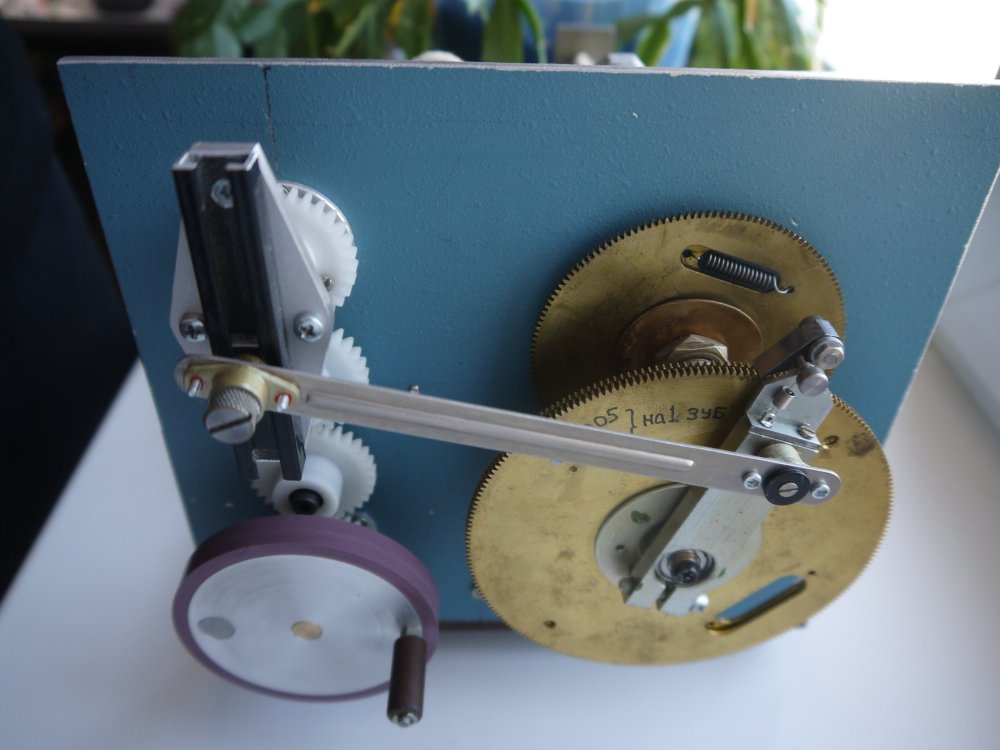

Решил, что нужно наконец доделать то, что в коробках уже лет 20 лежит. Вообще то нужно было большой делать, но пока отложил и сделал маленький.  Ходовой винт на 120 мм перемещается,  максимальный диаметр катушки 15 см. Но самое главное он достаточно точный, без люфтов, и минимальный шаг укладчика 5 мкм!  На фото виден перемотанная катушка актуатора СД плеера пионер пд 90. размер ее где то 3х4х4 мм, ок 200 витков провода 0,05.

В тоже время мотал на нем и силовые трансфоматоры ок. 100 вт , ибо макс. ход укладчика ок. 0,7 мм на оборот, а провод толще можно и рукой уложить.












  • Like (+1) 5
  • Cool (+1) 3
Posted

На первом фото подающий вал с многозаходной резьбой( кстати сколько?) самодельный или ?

Posted

Да, кажется три захода. Это от накопителя (болгарского) на "блинах", узел перемещения головки.. Что то ок. 10мм на один оборот винта.

Guest Zampotech
Posted (edited)

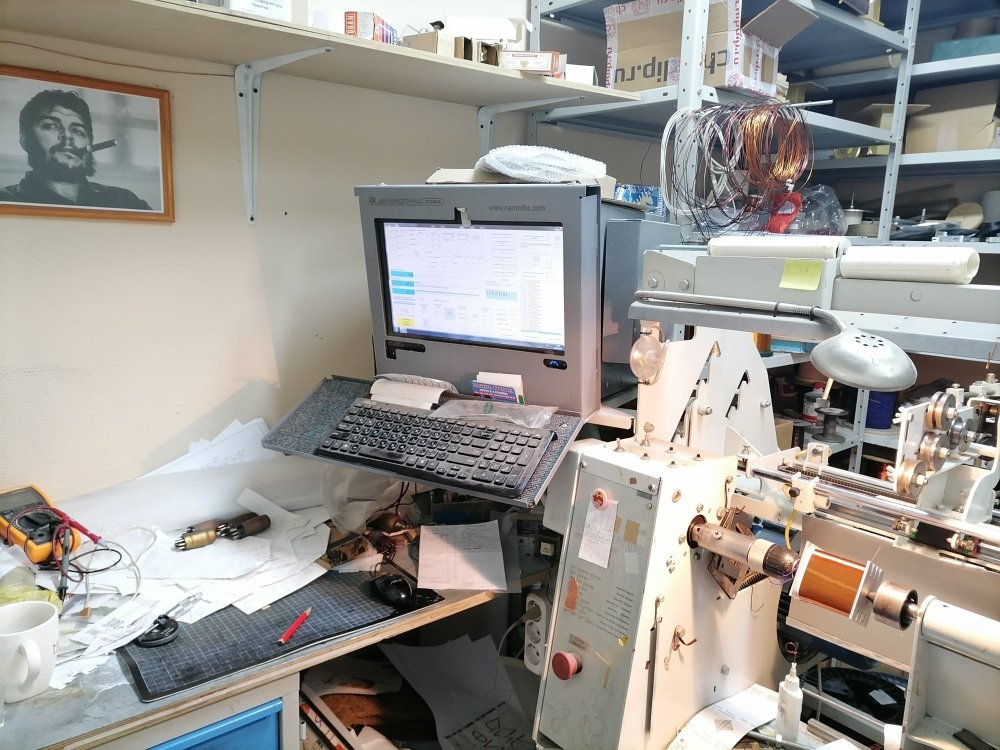

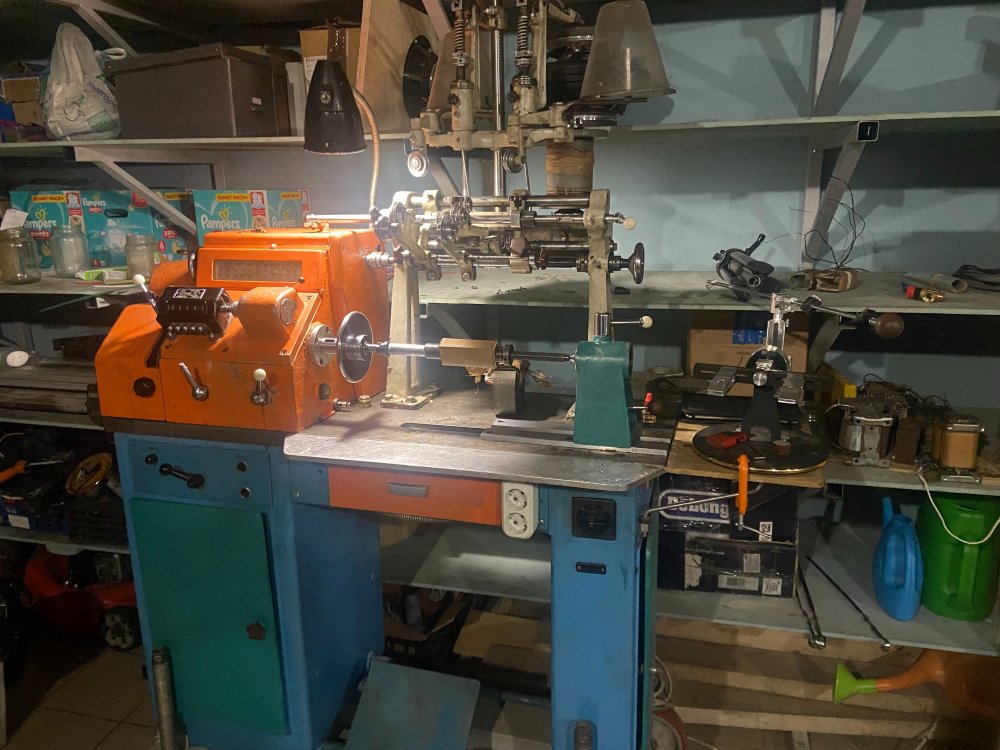

Вот такой трофейный привожу в чувство. Двигатель 1 кВт




Вариатор станка двухконусный


Edited by Zampotech
  • 3 weeks later...
Guest Zampotech
Posted

Самая ответсвенный узел на намоточном станке - это натяжитель. Без него или с дурным натяжителем повторяемости транформаторов не добиться.

было бы интересно посмотреть каие варианты натяжителей кто использует.

Я начал делать натяжитель с торможением отдельным эл.мотором и следящей системой, но пока этот проект в висящем состоянии





Posted

у меня получаются более менее одинаковые . натяжение  тормоз от шв. машинки . я пробовал вначале по принципу натяжения  от маг . олимп . получилось оч. громоздко и не эффективно . катушка весом 20 кг и 0.5 . ведут себя совсем  по разному . и настроить бывало ходило много времени .и не всегда удавалось . выбросил на ... . сейчас все оч. просто и надежно и стабильно .

Guest Zampotech
Posted
14 часов назад, Anatolii сказал:

у меня получаются более менее одинаковые . натяжение  тормоз от шв. машинки

Вы имеете ввиду узел из двух шайб с  фетровыми прокладками между ними?

Posted

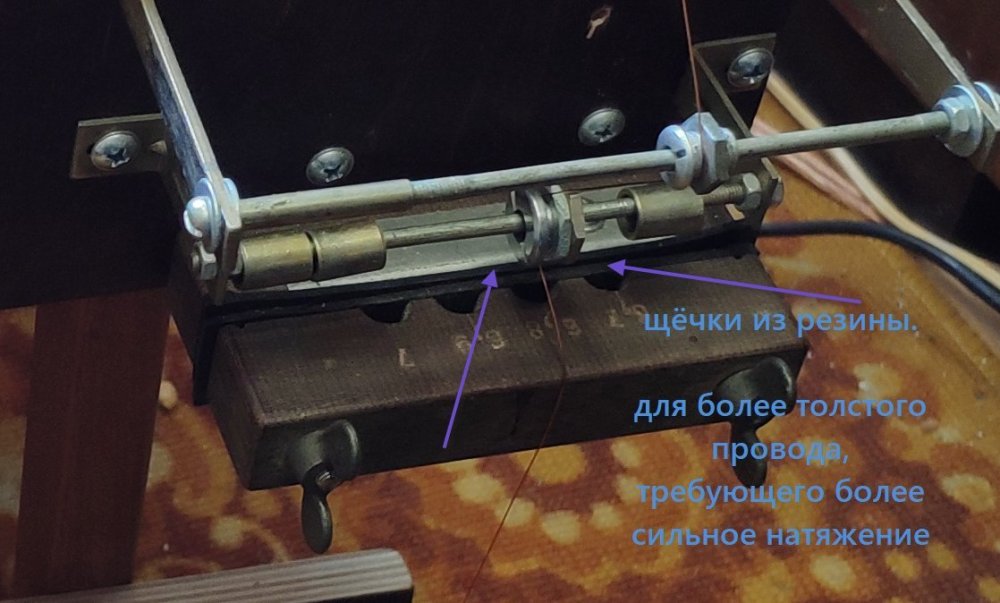

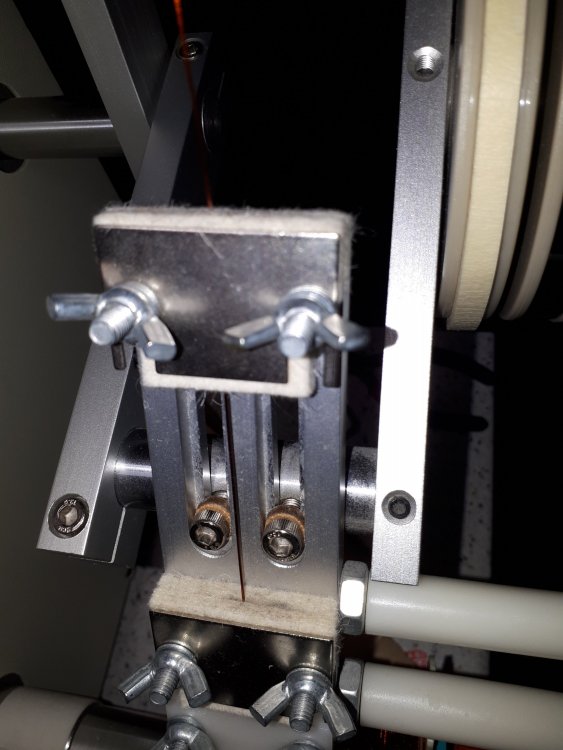

Самый простой и эффективный это - войлочный "натяжитель".

Для тонкого провода достаточно и одного, но для более толстого лучше использовать 2 , они очень хорошо натягивают провод и к тому же выпрямляют его.

Так сделано на ЧПУ намоточных станках. Винтами ( гайками ) можно регулировать натяжение, зажать сильнее провод или ослабить, очень удобно!








  • Like (+1) 2
Posted
22 минуты назад, AlexKorotov сказал:

У меня в этой теме (фото выше) тоже войлок. Кажется б.м. нормально...

Точно. Есть. Сущность человека - он более внимательно рассматривает тот узел, которому в описании отвели главенствующую роль.

  • 2 months later...
Guest Zampotech
Posted

Очень немаловажным в намоточном станке является счетчик витков.

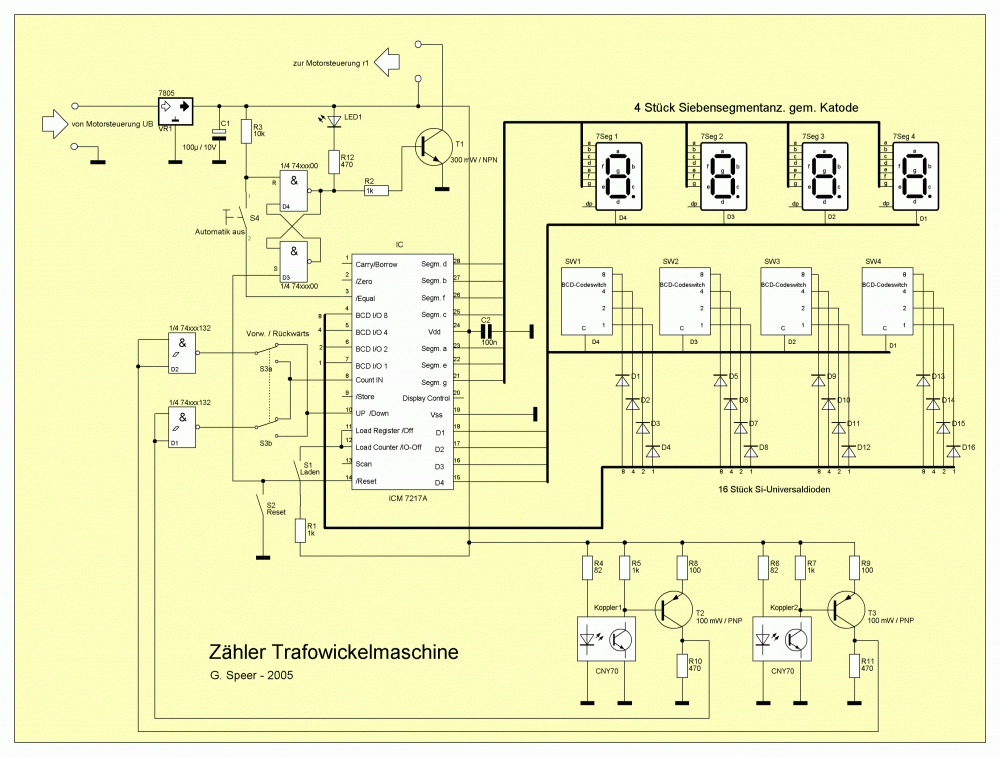

Сейчас разрабатываю простенький настольный намоточный станок для намотки маленьких трансформаторов из деталей с Али и  ШД с старых принтеров, понадобился нормальный счетчик.  Сначала обнаружил очень полезную микросхему ICM7217А, потом  простую схему счетчика


Прелесть этого счетчика в том, что по достижению нужного количества витков счетчик останавливает мотор

Источник: http://www.guido-speer.de/html/trafowickelmaschine.html

  • 2 weeks later...
Guest Zampotech
Posted

Снова о счетчике.

Делюсь находкой с Али, программируемый счетчик, считает вверх/вниз , есть питание на датчики вращение/направления, выход релейный






Guest Zampotech
Posted
17 минут назад, zvuk24 сказал:

Поделитесь - кто как мотает небольшие торы ( про челнок понятно ).

Торы или челноком или станком. Других вариантов нет



Posted

есть желание сделать такой . пока не разобрался . у него челнок и катушка с проводом сами по себе . не связаны жестко между собой . ?

  • 5 weeks later...
