Пока такой возможности у меня нет. Моя АС с пространственным звучанием мало подходит к ламповому усилителю.
-
Жанры от тяжёлого рока, джаз, инструментальная музыка. С бюджетом буду смотреть схемы АС и какие типы головок там стоят.
-
У меня жилая комната площадью 16 см.кв для лампового усилителя Радио2/1990 схему которого я собрал, номинальная (максимальная) выходная мощность 18 Вт (25)Автор рекомендует АС с электрическим сопротивлением 16 или 8 Ом и обеспечивающие большое звуковое давление. Хотелось бы акустическую систему собрать на отечественных динамиках двух или трёхполосную, что можете посоветовать с чего начать выбор схемы для АС или где почитать подробно ? На Авито пока ещё можно купить некоторые типы динамиков с бумажными диффузорами.
-
Переделал крепление светодиодов на лицевой стенке фильтра от помех. Зазор 1 мм между корпусом светодиодов и стенкой. Поменял местами провода от "L" и "N" к розеткам. На розетках у меня правое гнездо "L", в интернете много читал на тему с какой стороны гнезда розетки должна находится фаза, так понял в россии одни стандарты, в европе и т.д. другие. С фильтром звучание особо не изменилось, немного всего лишь, думаю причина что нет ещё в квартире полного заземления розеток, кроме одной розетки которая в кухне.
-
Не спасёт.
-
Режимы с помощью мультиметра, осциллографом пока не настраивал, так как нужно будет ещё всё перепроверять.
-
Сделано по схеме которая нарисованная от руки и изменений почти нет.
-
Перечитал в 90 годы журналы Радио от конца 1948 г. до наших дней в научно технической библиотеке ( ради того чтоб понять как правильно намотать выходной трансформатор и настроить схему из Радио 2, 1990г. Там чтото было мало видно радиоламп с радиаторами, для специальных разработок были с теплоотводами, они для звука мало применяемые, в основном для радиосвязи и т.д.
-

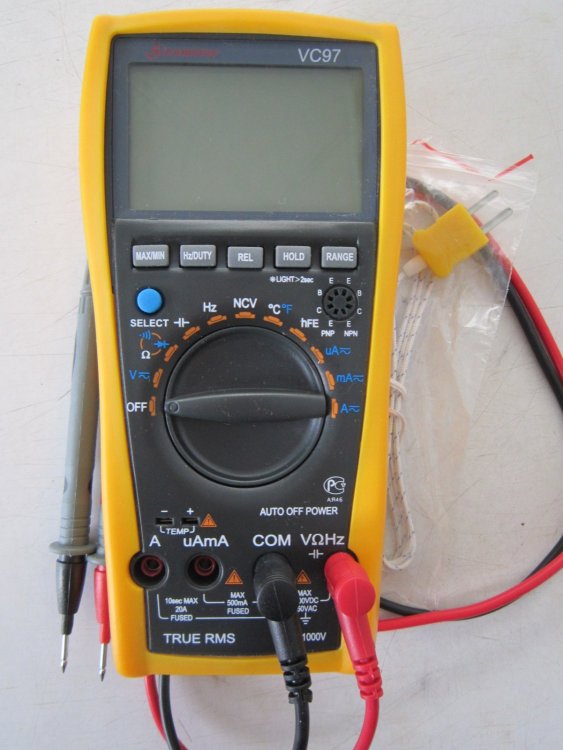

Хочу коснутся относительно этого усилителя. При измерении тока 6П41С: в разрыв анодных цепей каждой лампы я включал два мультиметра UB33b - предел 200мА и при одинаковом подборе ламп, поставил номинал резистора R41 - 270 Ом ток анода в левом канале 58 мА, в правом 62 мА. Вопрос в том как правильно выставить ток ламп выходного каскада для этой схемы ? включить миллиамперметр в анодную цепь, или в катод каждой лампы 6П41С 1...5 Ом и по падению напряжения посчитать, как правильно ?
-
Тогда приведите ссылки чтоб все убедились, сам мало верю что для ламп это помогает.
-
Любой ставьте теплоотвод на лампу, думаю не поможет, скорей всего лопнет баллон самой лампы на которой будет теплоотвод, результат отвода тепла будет различатся незначительно - что с теплоотводом на баллоне, что без него. При разработке ламп и любых других компонентов всё рассчитано заранее в каких допустимых пределах она должна работать.
-
В середине 80-х видел маленький передатчик (размерами примерно 250 х 250 мм) который работал в ПВО тип не помню, был сделан на транзисторах, каждый резистор типа ОМЛТ и многие другие радиодетали были маркированы звёздочкой, монтаж был печатный и коегде навесной, мне запомнилось как всё качественно и аккуратно там была сделана вся сборка в корпусе, приятно было смотреть.
-
С аудио аппаратурой ещё не включал, пробовал с небольшой нагрузкой БП +0...30 В.
-
Почитал, интересно, единого мнения нет, как должно правильно. При выключенном фильтре, померил от L - контакт на вилке шнура до розеток на выходе контакт L - сопротивление 0. Померил также на вилке шнура от N контакта до контакта N выходных розеток - сопротивление 1 кОм,, как раз к цепи N подключён красный светодиод и он светится в половину накала как не переворачивай вилку, зелёный светится в обоих положениях сетевой вилки в розетки. не понятно почему ?
- 143 replies
-
- 1
-
-
- фильтрация
- сеть
- (and 2 more)
-
На моей фотографии наоборот, на многих современных вилках типа китай, этих обозначений нет, вот и ломай голову как должно правильно.
-
Нужно постаратся чтоб она вылетела, например нажать на светодиоды или уронить фильтр на пол. Это конечно шутка, переделаю, а может быть вообще их уберу. В квартире в розетках где фаза L, у меня отмечено возле гнезда L. Распайка в фильтре тоже сделана как нужно. На некоторых вилках от шнуров есть к примеру такая маркировка, да и на некоторых розетках тоже, отвёртка индикатор тоже есть, думаю это лучше будет.
-
Между платой светодиодов зазор 4...5мм., стенки не касается. В отверстия светодиоды входят плотно, не шатаются, если только поплавятся - хотя такого ещё не видел, то КЗ может конечно быть, попробую переделать.
-
Тогда как понимать это ? У меня резисторы 82 кОм этого индикатора подключены на входе фильтра, где припаивается сетевой шнур к точкам L, GND, N, нужно попробовать светодиоды подобрать по падению тока, в общем буду пробовать. На счёт светодиодов на голый корпус, так на них напряжение небольшое, потом попробую переделать, для меня важней вопрос который остался выше, оставить этот индикатор или его убрать, он особой пользы не несёт.
-
Это понятно: Зелёный - фаза подключена правильно. Красный - поменяйте включение вилки в розетки. Зелёный + красный - отсуствие заземления или нет контакта с землёй.
-
Такая розетка одна в квартире с заземлением 220 В старая ей 35 годиков, общий провод медный с жёлто-зелёной изоляцией, на остальных в квартире нет заземления. Может что в эл-щитке натворили, куда должен идти от этой розетки общий провод ? Хотя на выходе сетевого фильтра если мерить напряжения от общего провода, то напряжения 2 х 115 В есть.
-
Получается нет "земли" ? Светодиоды у меня включены как указал на схеме Климентий, т.е. аноды 1n4007 на общем проводе "земля", катоды к резисторам R по 82 кОм.
-
В положении вилки "L" (фаза) светится светодиоды зелёного и красного цвета, переворачиваю вилку с "L" на "N" и снова светится зелёный и красный светодиоды, не совсем понял как правильно должен работать этот индикатор ?
-
Ферритовое кольцо просмотрел на предмет трещин под лупой, чуть повреждён верхний слой в одном месте. Варисторы визуально и мультиметром проверил, вроде нормальные. Так что век живи, век учись и слушай советы других.
-
Так повреждён немного кольцевой сердечник. Размотал и сделал изоляцию в два слоя из ленты которая применяется между обмотками торов в качестве изоляции. Включил в сеть 230 В без нагрузки, проверил на выходе переменное напряжение такое как на входе фильтра 230 В. При выключенном фильтре случайно прикоснулся рукой к одной фазе и немного щекотнуло, жаль что нет резисторов для разрядки конденсаторов 0,22...0,33 мкФ. Теперь соберу обратно в корпус и буду пробовать его работу под нагрузкой.
-
Придётся разбирать и проверять. Феррит изолирую и намотаю по новому, не знаю как малярный скотч, есть изолента термостойкая, может ей обмотать кольца ? Эпоксидный клей вроде не должен ничего проводить, думал будет хорошая изоляция, но ошибся, придётся покупать лак для покрытия электрических соединений.
