matss

Купил из за корпуса. Усилитель из журнала Радио, будет постепенно схема модернезироваться, сейчас решаю вопрос чтоб убрать полностью входной каскад с тембрами. В самом Кинап ломо 90у-2 для меня ценного нет.

Посмотрел, спасибо Юрий Робертович ! Нашёл у себя два переменных резистора СП3-12и. 470 кОм. На схеме которую Вы выше привели, там обведено красным. Верхний вывод где стрелка к R21, к нему можно подключать выход от проигрывателя или другого носителя звука ?

Уже думаю, что придётся убрать предварительный каскад с регуляторами тембра. Можно ли в данный усилитель поставить Тонкомпенсированный регулятор громкости. Радио 12/1993. А.Иванов. Подключив его к конденсатору С11 - 0,1 мкФ ? Допустимое сопротивление нагрузки 1 МОм.

В Радиохобби 6/2002. Клон этого усилителя, с лампами выходного каскада Г807, С.Симулкин пишет: входы осциллографа подключают к анодам лампы VL3, а частоту выходного сигнала устанавливают 20 кГц. Подбором ёмкостей С13 и С14 добиваются полной симметрии парафазных напряжений и точного фазового сдвига между сигналами, равного 180 градусов. После этого входы осциллографа подключают к VL4, а подбором С15 и С16 осуществляют операцию, аналогичную изложенной выше и для пред выходного каскада. До этой настройки пока я не дошёл, но буду проверять как написано С.Симулкиным. У меня номиналы этих конденсаторов КТ1 стоят такие как в схеме.

Сегодня включал, немного послушал, в правом канале появился небольшой фон (до этого не было фона), в левом канале всё нормально. Причиной считаю провода от регуляторов тембра или регулятора громкости, они всё экранированные.

Сама схема, конструкция выполнена двойное моно в одном корпусе, питание у каждого полностью раздельное. Общий провод левого и правого каналов между собой и на шасси не соединяется, на слух фона нет. Лампы все подбирал потокам и напряжениям в самом усилителе.

Шасси переделанное под эту схему.

Силовые трансформаторы ТТП180-5 заказывал в www.orbit.energoportal.ru. Выходные мотал сам на магнитопроводе ШЛ26 х 40.

Схема предварительного и регуляторов тембра, со временем их наверно уберу.

Немного греется, больше греется R41. Способ касательно этой схемы обсуждали в другой теме.

Дав он самый.

На двух фото я купил молотковую краску аэрозоль. Не совсем, два раза переделывал монтаж, второй раз решил такой.

Корпус, дорабатывался мной кроме нижнего поддона, хотя и там две ножки переделывал.

Внутри корпуса постараюсь уложить провода с требованиями к таким устройствам это будет после окончательной настройки. Пока внутри сделано таким образом, как я считаю нужным.

Корпус тоже не доделал, лицевая панель, скорей всего со временем уберу входной каскад на 6С62Н с регуляторами тембра, останется регулятор громкости. Это внешняя сторона, буду шпаклевать и красить.

Некоторые знатоки, якобы те кто собрал схему написали про транзисторный звук, он не транзисторный и не очень чисто ламповый, слушал, мне приятно, есть некоторые тонкости и детали которые не проявляются на очень многих схемах усилителей. НЧ, СЧ и ВЧ по мому мнению тоже не плохие, хотя это лишь моё мнение.

Лет так 12 назад по дешёвой цене приобрёл усилитель Кинап Ломо 90у-2, его разобрал, корпус решил доделать под данную схему из журнала, автор Е.Сергиевский. В схеме есть не значительные изменения, в основном всё тоже самое и осталось.

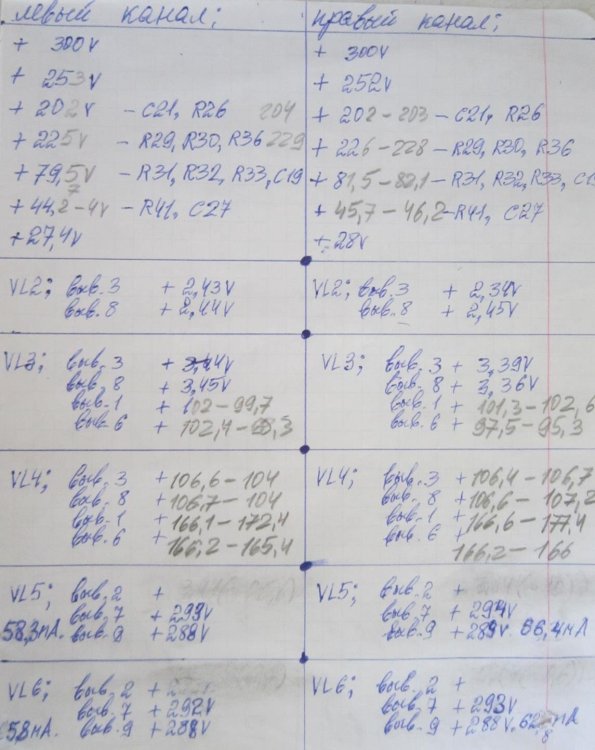

В конце 91г. собрал схему на авторской печатной плате из журнала. Плата сильно грелась от панелей ламп и не только. Особо лампы не подбирал, те режимы ламп при настройки которые записаны, были мной утеряны. Эти пока не окончательные, схема полностью по измерениям ещё не сделал, скорей всего придётся кое где корректировать. На таблице написанной мной измерения по напряжениям, току тоже не окончательные.

Из отечественных электронных комплектующих есть много для промышленности и для военных, те же резисторы С5-5 и другие комплектующие неплохо подходят для схем звукотехники. Правда есть долбанутые, аудиофилы и поклонники иностранных комплектующих, которые за любые деньги купят их, им доказывать бесполезно, как конфета в красивом фантики для них это всё, правда при слепом тесте они как слепые котята не знают куда им мыкаться и теряются.

ОС вроде для оборонной промышленности выпускали, у меня попались несколько ОСОМЛТ 0,5 Вт.

В 2017г. можно было заказать ремкомплект 10ГИ-1-16 мембраны с плоскими катушками в СПБ ООО "Диффузор" с сопротивлением 16 Ом. diffusor.spb.ru Сейчас не знаю.

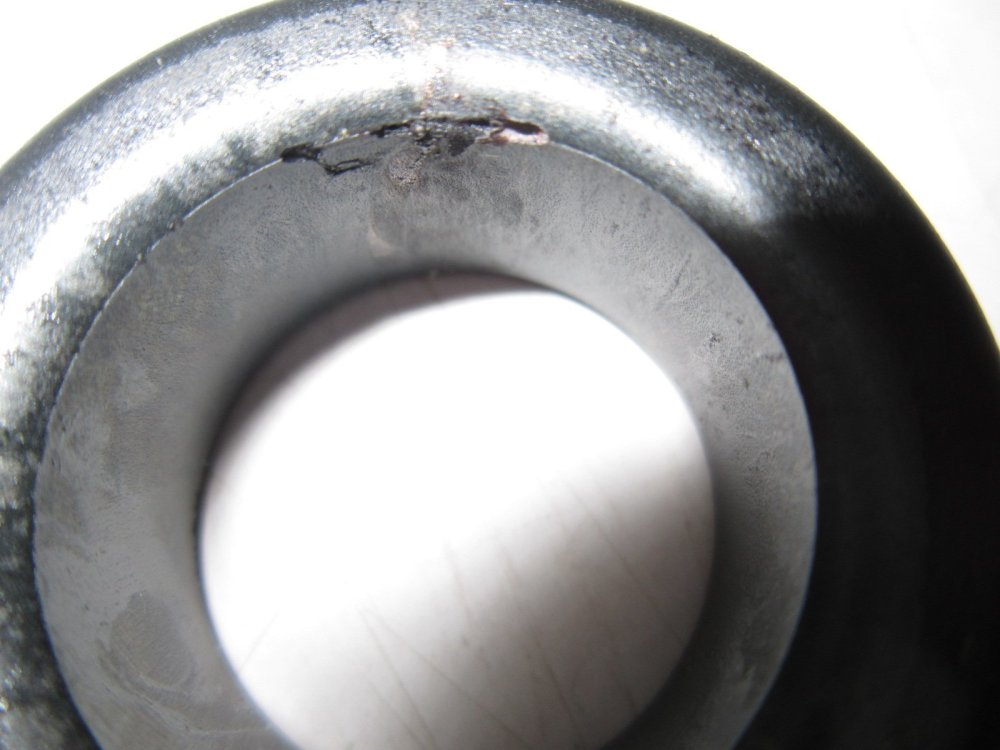

Вот это я просто не понимаю, чем плох такой фильтр ? Ведь многое зависит от схем усилителей и их питания, или я не прав ?

Если есть польза для бытовой аппаратуры, значит в сети переменное напряжение очень гадит у многих. Для аудиотехники получается тоже должна быть польза, не только на слух, потому что слух у людей разный, прежде всего нужно доверять измерительной приборам, а то так недолго дойти до аудиофилии, нравится, не нравится.

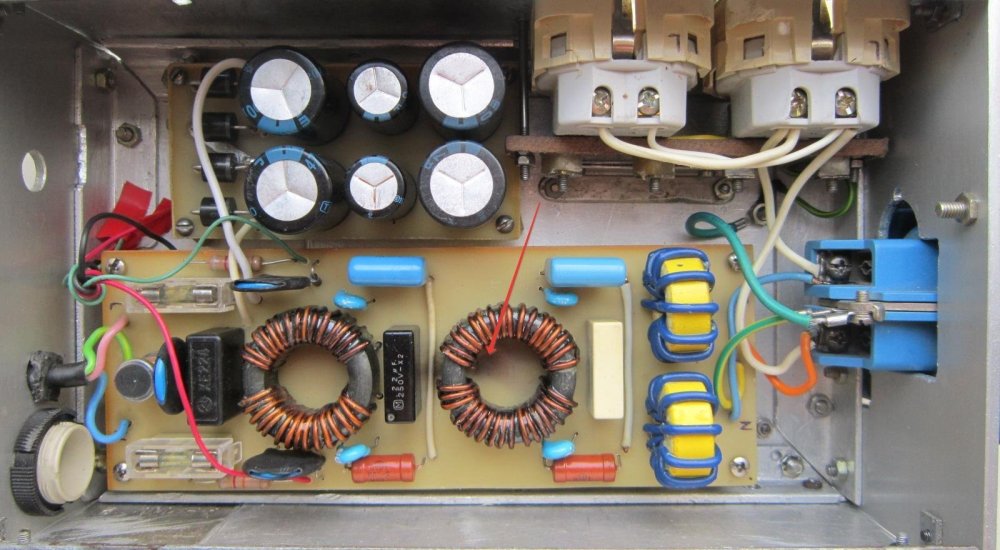

Тут не могу согласится. Делал фильтр от сетевых помех, телевизор ЖК показывал чище, т.е яркость,цвета и резкость были намного лучше.

Тогда выложите их схемы в теме, с интересом посмотрим.
