У себя в квартире при настройки усилителя решил проверить напряжение в сети, ткнул мультиметром, а там 247 В, до этого такого не наблюдал.
-
-
Трансформаторы одинаковые.
-
Чтоб написать по делу, вы начинаете нести всякий флуд не относящий к теме, не нравится обходите стороной тему, никто вас за руку сюда не тянет.
-
На вход усилителя подал прямоугольный сигнал от ЗГ 1000Гц/250 мВ, регулятор громкости в усилителе выкручен на максимум. Результат на выходе усилителя левого и правого каналов (на клеммах для АС), вместо АС резистор 74 Вт, 8 Ом и осциллограф. Что эти осциллограммы могут означать ?
-

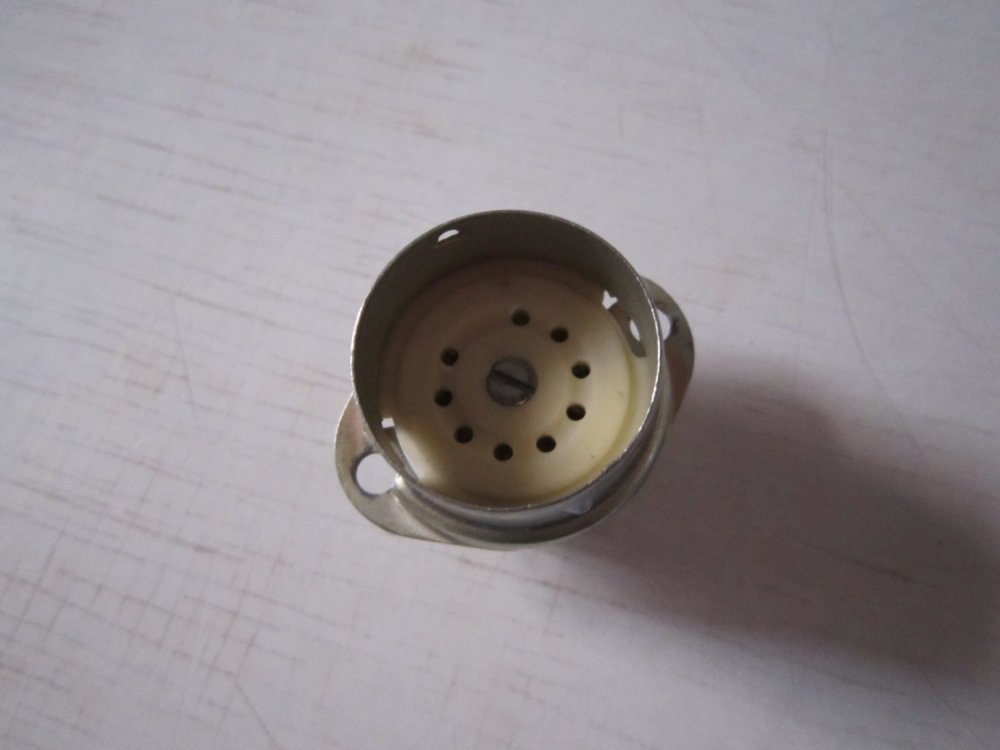

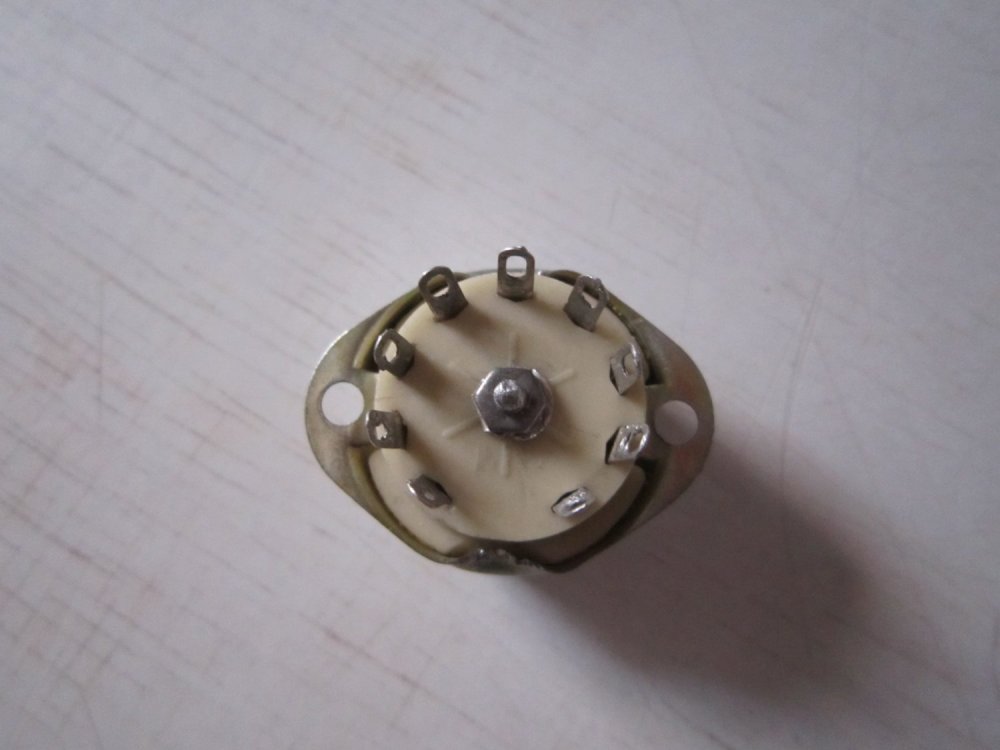

Постройка компактного лампового усилителя от А до Я.
matss replied to KUE's topic in Help for beginners
Для несложной разводки плат, беру тетрадный лист в клетку, на нём можно чётко всё развести. Потом вырезанной заготовке из текстолита наношу по углам маленькие капли клея и приклеиваю временно рисунок, керню по точкам рисунка тетрадного листа заготовку из текстолита, отрываю аккуратно рисунок и сверлю, зачищаю и краской рисую дорожки, травлю. -
-
-
Постройка компактного лампового усилителя от А до Я.
matss replied to KUE's topic in Help for beginners
И настройка схем. -
Радиохобби 6/2002. Ламповый калейдоскоп. С.Симулкин. Схему эту я тоже собирал на макетном шасси, потом разобрал. Раза три приходилось обращатся, ничего страшного, ошибки свои и авторские признают, только порой бывает поздно. Видно была, если есть печатная плата и описание схемы. Как уже не раз говорил что схема из Радио работает и звук этого усилителя не плохой, конечно смотря какие жанры музыки слушать, предпочитаю инструментальную, рок и т.д. только не попсу и диско.
-
-
Не стал я трогать первичную обмотку, перекинул крайние выв.1 - 14.
-
После перекидывания концов 3, 4, 11, 12 первички, токи на анодах нужно выставлять заново ? То что отвод от вторичной обмотки к ООС (R34, С17) подбирать придётся заново, про это читал.
-
В точке соединения на резисторах R29, R30, R36 +228 В. Если убрать R29 там тогда будет 250 В, напряжение на анодах 6Н6П вместо +170 В будет ещё больше. Мне бы по нормальному до конца настроить эту схему как она есть, пока не до экспериментов.
-
Схема работает, нужно набраться терпения и её настроить.
-
-
почему менять полярность вторых сеток ? Включение ультралинейное.
-
Мне нужно определить полярность ООС. Гендин в одной старой книжонке пишет: проверить правильность полярности цепи ООС. Для этого во включённом усилителе и при наличии на выходе номинального напряжения (6 В на частоте 1000 Гц) "на ходу" отпаивают провод, идущий от выходного трансформатора потенциометру R регулировки глубины ОС. Если при отпаивании провода напряжение на выходе усилителя возрастёт, значит, полярность ООС правильная. Если же при отпаивании провода выходное напряжение хотя бы немного уменьшится, значит , вместо отрицательной ОС имеет место положительная. В этом случае необходимо отсоединить от шасси один конец вторичной обмотки выходного трансформатора и заземлить другой противоположный вывод. В другой книге МРБ Г.С.Гендин. Высококачественные усилители ЗЧ. Пишет наоборот. У меня при отсоединение провода ООС от вторичной обмотки выходного трансформатора цепь R34, С17 напряжение чуть понизилось, значит там у меня получается ПОС ?
-
Не могу найти где в литературе читал как отрегулировать ООС. Подскажите пожалуйста как правильно отрегулировать цепь ООС R34, C17 ?
-
Во втором канале токи анодов 6П41С выставил 58,3 мА(VL5), 59 мА(VL6). R41 - 300 Ом(С5-47) установлен на теплоотводе, напряжение в цепи R41, C27, выв.3 (катоды 6П41С) +43,6 В.
-
В журнальной статье Радио 2/90. с.77 есть ошибка допущенная редакцией или автором, а на с.76 там ещё больше ошибок. Резистором R22 регулируется баланс напряжений лишь на лампах 6Н2П и 6Н6П, а R42 выставляют токи и напряжения на управляющих сетках выв2. 6П41С. Анодные токи получились для VL5 - 57,2 мА. VL6 - 62 мА. Резистор R41 - 300 Ом(С5-47) установлен на теплоотводе, напряжение в цепи R41, C27, выв.3(катоды 6П41С) получилось +45,1 В. Нужно ещё второй канал настраивать.
-
Попробую отпаять ОС цепочка R35, С25, (R28, С26) от выв. 9 аноды VL5(VL6). При измерении постоянных напряжений и регулировке токов 6П41С отпаивал от вторичной обмотки выходного трансформатора цепочку ООС - R34, С17, как рекомендовано.
-
Написал неправильно VL5 выв.2 размах амплитуды 20 В. VL6 выв.2 размах амплитуды 25 В. Пока ещё дошёл до подбора резистора R34.
-
Постройка компактного лампового усилителя от А до Я.
matss replied to KUE's topic in Help for beginners
Как на нижнем фото, корпус сделан красиво, только рамки вокруг ламп там не очень смотрятся, я бы их выкинул. Да и три красные "банки" ( видимо конденсаторы) тоже как корове седло. -
