Я всего лишь процитировал его высказывание, столь короткую фразу не стоит воспринимать слишком поверхностно... В этом слове подразумевается; лаконичное и грамотное инженерное решение, не отягощенное ненужной мишурой.

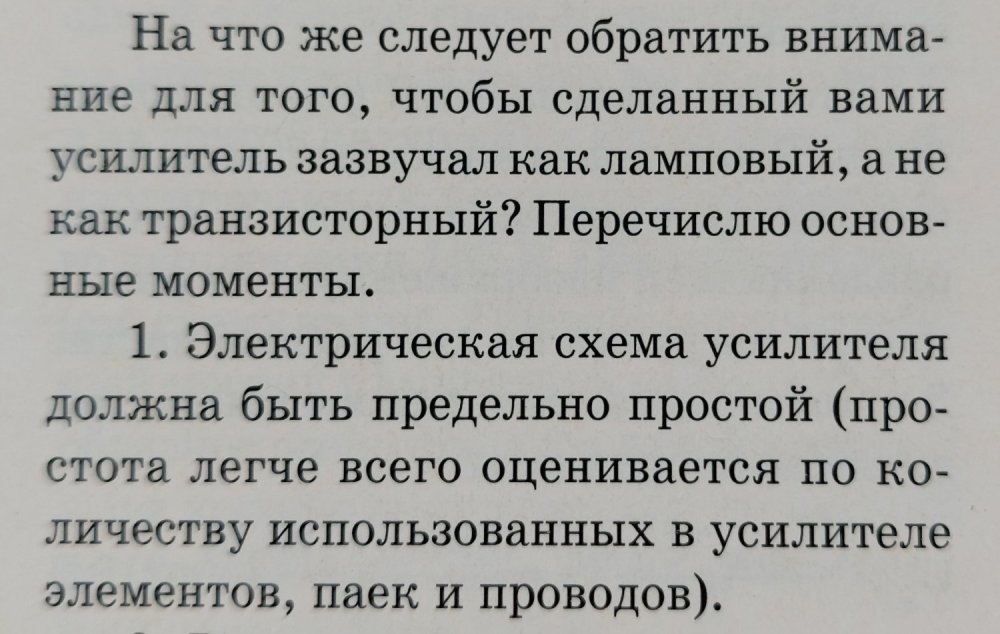

Действительно, в свое время А. М. Лихницкий в журнале А/М провозгласил " Электрическая схема усилителя должна быть предельно простой. ", в последствии это утверждение поддержали В. Медведев и М. Андреев.

Мотор я использовал Б/У с самолетных приводов постоянного тока на 27в типа Д-10АРУ, Д-12ТФ с электромагнитной муфтой, из нескольких (с чермета 80-90гг.) собрал пару-тройку. Мощность у них небольшая 10-16вт., 11000-13000 об. мин. Я подаю на них 40в / 1а, при этом обороты выросли 28000 об. мин. режим повторно кратко временный. Удалил магнитную муфту, в корпусе сделал окна, на валу поставил крыльчатку в кольце. Довольно хорошо дует/охлаждается. Добавил еще опорный подшипник с рабочей стороны. Такой выбор двигателя вынужденный, конструкция станка не обладает большой жесткостью, тяжелый и большой мотор не подходит. Также большой диметр двигателя снижают рабочие ходы плеч пантографа. Существует много различных конструктивных решений пантографа, более удобных в работе, плавная регулировка масштаба копирования, например "Деккель", но они сложны и не возможны в изготовлении в домашних условиях. Мой вариант позволяет копировать в масштабе 1:2, 1:3, 1:4, 1:5, описание конструкции есть в теме О конструировании...

Я Вас правильно понял ? В моем случае делать МКТ для ГМ70 следует на большем магнитопроводе, два "Ш", УШ30 с набором 45мм, больший размер в моем корпусе не поместится.

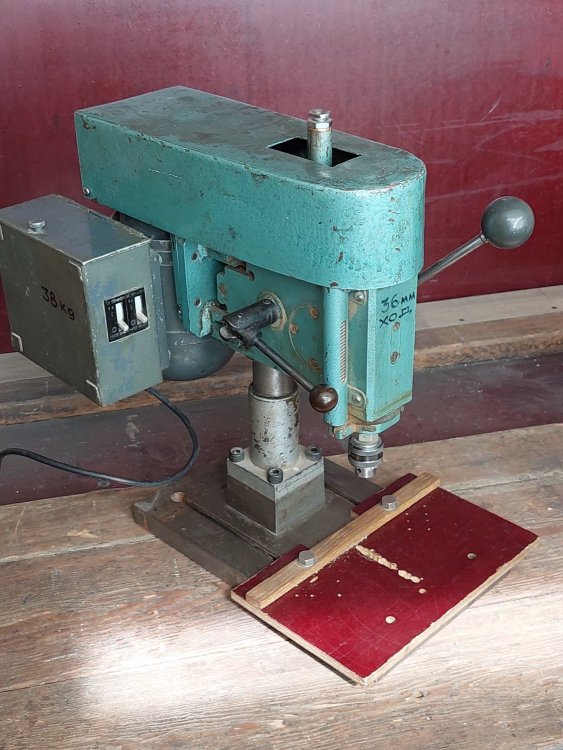

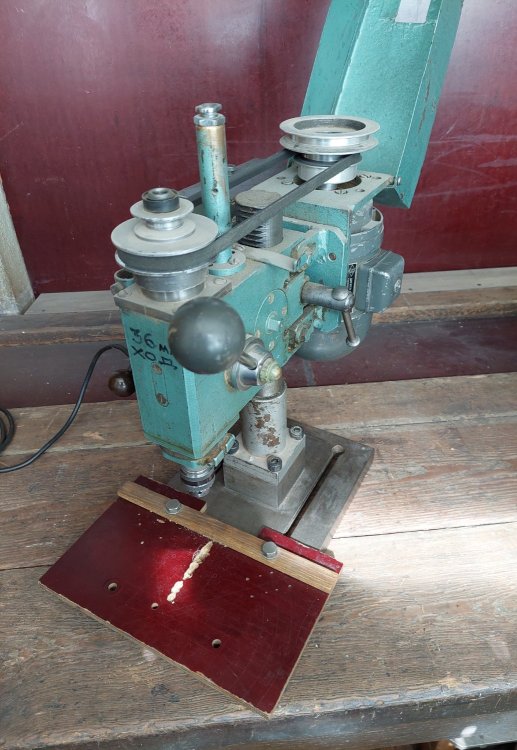

Продолжил освоение самодельного копировального станка, Здесь много нюансов, изготовил для работы различные ощупывающие пальцы, гравировальные фрезы. Несмотря на примитивность применяемой конструкции, в сравнении с промышленными станками - мой результат в итоге оказался выше заводского исполнения (последнее фото). Попробовал фрезеровать надписи на фактурной древесине (брашированной), думал текстура древесины будет забивать текст, оказалось вполне приемлемое, возможно спорное решение.

Мрачновато в итоге получилось, у производителя вероятно свой взгляд на конечный продукт, либо что то не сложилось - дырочки для крепления деревянной панели на корпусе остались. Еще отмечу недостаточно чистые зеркальные экраны - возможно просто неудачное фото. Для потенциального потребителя красивая картинка имеет большое значение.

У меня подобный вопрос, (в расчетах разбираюсь плохо). Выбор конфигурации МКТ для раскачки ГМ70, пришло время изготовить каркасы. Планировал изначально использовать УШ30 - кинотеатральное, два Ш с набором 45мм. Либо использовать просто УШ30 с набором 45мм. Либо применить Ш32 с набором 32мм (железо японское) на фото в центре. МКТ думаю должен быть повышающим 1 : 1,5.

И мне они больше нравятся, конструкция у них более гармоничная. Более удобны две разновысоких Ш.

Свое видение, я ранее уже опубликовал, от Вас лишь пустые слова, не стоит далее засорять тему.

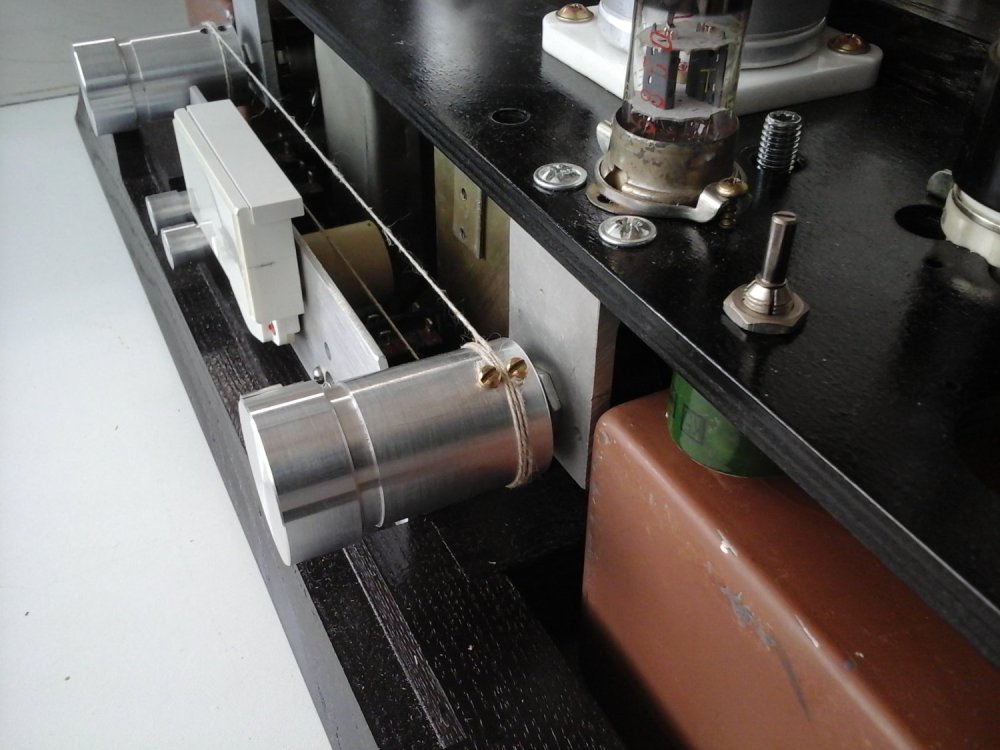

Тоже использовал подобный стрелочный прибор. По дизайну в мой усилитель, полностью не подошел, крепления (уши измерителя) не вписывались в общий вид. Пришлось крепления отрезать, заодно сделал ему светодиодную подсветку и уменьшил габаритную глубину на 10мм. Торчащие позади прибора винтовые клеммы выходили за габариты толщины массива корпуса и "съедали" его внутренний полезный объем.

Совершенно верно, сначала конструкция - грамотная и гармоничная, она и определяет дизайн изделия. Остается лишь слегка подправить внешний облик. Современные технологии (лазерная резка) легко и доступно расширяют технологические и дизайнерские решения, ранее не доступные. Не переборщите, применяйте взвешенно - (в прошлом многие слишком увлекались выпиливанием лобзиком).

" Зачем люди слушают музыку? Музыка играет важную роль в нашей жизни,... В конечном счете, музыка - это не просто звуковые волны, а непрерывный поток эмоций и мыслей,... прослушивание музыки — это хобби и, вероятно, одно из лучших хобби, которые мы можем придумать. Научно доказано, что оно имеет неисчислимые преимущества для нашего здоровья и доставляет такое же удовольствие, как и любое другое хобби. " Внешний вид аппаратуры, окружающая нас обстановка, качество воспроизведения и главное музыкальный материал - являются составляющими элементами получения удовольствия от прослушивания музыки. Мы все люди разные, у каждого свои приоритеты и определенные требования расставлены по своему. Кроме того понятие красота имеет у людей довольно широкое толкование. На фото два Сансуя, один подлинный - имеет благородное, сдержанное цветовое решение (на фоне такой теплой подсветки, черный цифровой дисплей смотрелся бы не плохо). И другой "сансуй" выглядит как новогодняя елка.

Главное проще и надежней, точность вполне достаточная, боится перегрузок вызванных падением. Сравните ( нарисуйте) схемы аналогового и цифрового измерителя. К цифровому небось, еще стабилизированный блок питания требуется, со временем номиналы и режимы схемы уплывут, не стабильность питающей сети вероятно ему не понравиться, в нынешних условиях думаю стоит дешевле но выглядит не солидно.

Если говорить о надежности и уверенности контроля параметров, по моему качественный стрелочный прибор будет гораздо лучше ( и через 10-20-30лет эксплуатации). Кроме того оперативный контроль и наглядность показаний стрелок тоже выше ( отклонилось много - действуй ), а цифровые показания надо еще в голове осмыслить. Что касаемо внешнего образа, к ламповым технологиям прошлого века, разумеется более подходят измерительные приборы той эпохи. На первом фото усилителя, четыре стрелочника вполне нормально вписались, только косичка по низу все портит.

Я довольно долго размышлял на эту тему, хотел вообще обойтись без кабеля. Самодельный стыковочный узел между блоком питания и усилителем размещенным сверху, выглядит заманчиво, есть свои плюсы и минусы. Дважды возвращался к этой идее, но получалась довольно сложная реализация. Тяжелый более 50кг. блок усилителя не получится нежно и точно водрузить на блок питания, соответственно конструкция должна обеспечивать грубое и точное попадание, но это еще не все, нужно также обеспечить герметичность (на уровне от пыли)... Выбрал подключение кабелем. Приобрел Российский силиконовый на 5кВ. Есть и "узкие" места, разъем ШР32 нормирован на 850в, текстолит применяют до 1000в, думаю здесь можно раза в полтора превысить, увеличив меж контактное расстояние. Где то попадалась статья о электрической безопасности свыше 1000в, там упоминался электрический стул где напряжение около 2кВ.

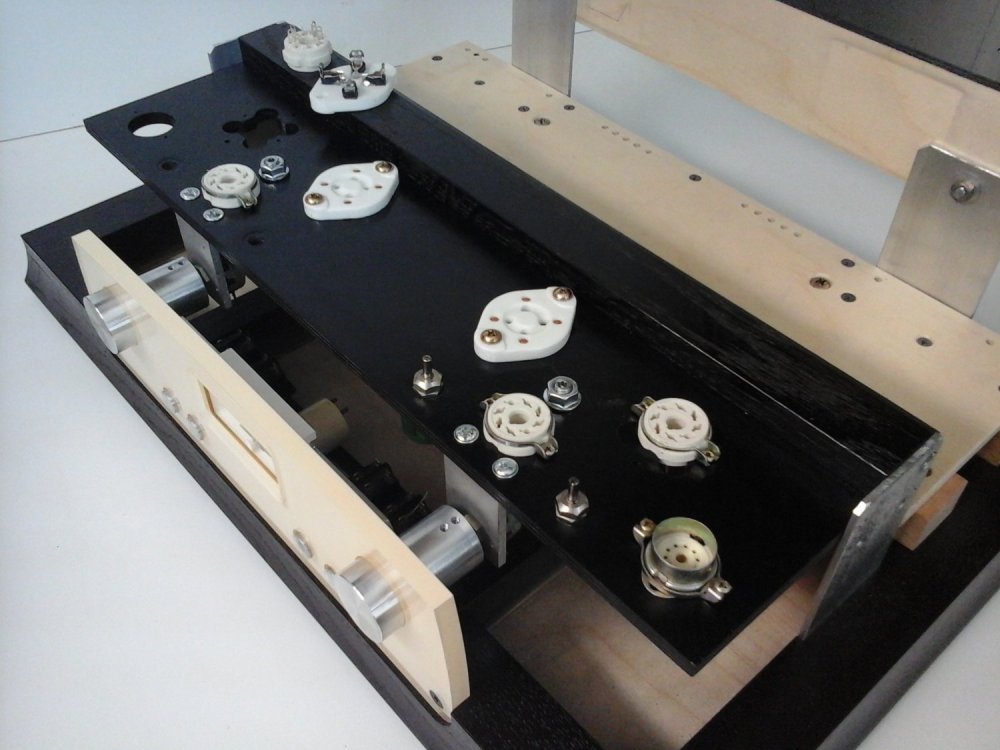

Я забыл упомянуть, что максимальное напряжение на аноде ГМ70 возможно будет достигать 1500в. Конечный результат еще весьма расплывчат, он определен применяемыми конденсаторами, после 6Д22С будут стоять по 3шт КБГ-МН 1мкф 1500в - это максимум, так же еще не прикидывал сколько войдет повышающей обмотки в переделываемый трансформатор что на фото, есть вариант изготовления с нуля еще большего Ш40*50мм, окно 40*100мм трансформатора, тоже поместится, но усложняем себе работу. У меня вероятно не правильный подход к конструированию, сначала корпус - это и есть макет, в него планируем размещение составляющих компонентов. Подразумевая при этом некоторую гибкость применяемых решений. Возможно по технологическим причинам ограничусь напряжением в 1000в. На фото уточняющие примерки компоновки, конструкция позволяет разместить лишь два кенотрона (тип на выбор), собранные блоки выпрямителей предполагают применение четырех диодов креплением М5.

В блоке анодного питания ГМ70 А.Шалин применил высоковольтные диоды Д112-10-14, возможно ли применение в этой схеме более доступных высоковольтных диодов от печек СВЧ, допустимое напряжение у них выше, по выпрямленному току подходят, стоят дешевле ?

Перенес вопрос в тему ГМ70.

Конструктивно и функционально более грамотно такое решение теплового экрана - наибольшее ИК излучение от лампы происходит в горизонтальной плоскости и крепление экрана осуществлено только на одну базовую плоскость (колпак). Внешнее восприятие стало лучше, зеркальная стенка зрительно увеличивает вдвое глубину пространства.

Есть такие маслонаполненные конденсаторы, использовал ли кто такие? На заднем плане от ламп дневного света, подтекают, если использовать, то лучше вертикально. Нормированы на 220в переменного, далее /655, что это обозначает, максимальное постоянное напряжение? Внутри два рулона, пайка/сварка по краям, я раздетые рулоны применил на проход в C/DP-1000 Parasound, звучат лучше маленьких штатных, на плате не поместились, разместил отдельно.

Штатный узел крепления кабеля в разъеме ШР32 рассчитан на односторонние сдавливание кабеля с залитыми жилами в цилиндрическую массу, которая обеспечивает равномерное давление на все проводники, их повреждение/замыкание в таком решении сведено к минимуму. Термоусадкой можно хорошо собрать в цилиндр только семь одинаковых проводников, для крепления мягкого кабеля желательно применение цангового зажима, клей я не рассматриваю. Применение жесткой в поперечном сечении наружной оболочки (металлорукав, гофра) обеспечит надежное конструктивное крепление в разъеме, не подвергаем изоляцию проводников сдавливанию и устраняем растягивающие нагрузки. При этом мы не привязаны к числу семь одинаковых проводов и их количество/диаметр впоследствии можно изменить. Сам узел крепления в таком случае, несложно изготовить самостоятельно, например расточенное отверстие по диаметру гофры, далее разрезная втулка либо крепим оболочку установочными винтами. Пока писал пришла мысль использовать нержавеющую гофру газовой подводки, но это будет уже слишком...

В отдельном блоке питания будет размещен один силовой трансформатор габаритной мощностью 400-500 вт. Планируется использовать готовый импортный (не китайский), Ш40/52 - не стандартный, площадь окна 23см2, сетевую на 220в планирую оставить, ток ХХ при 235в - 125мА, при 220в - 100мА. Еще не разбирал, сколько останется места, потом решу как поступить ; домотать сетевую?, анодная (на оба канала) ГМ70 войдет вероятно только одна, отдельная одна на драйвер (на оба канала) - если хватит места, плюс накал двух 6Д22С. Мостовая схема выпрямителя с плавным подъемом напряжения. Накал оконечных на ГМ70, предварительных каскадов, напряжение смещения будет осуществляться одним трансформатором размещенным в блоке усилителя. Если я Вас правильно понял, достаточно одной жилы в кабеле (общей земли) - семь проводников, семь контактов в разъеме ШР32 ?

Спасибо, в конструкции кабеля я еще не определился, ранее было высказано мнение о необходимости отдельных проводников (земля) для питания четырех каскадов усилителя. Думал обойдусь одним, выходит нужно десять жил (две жилы-сеть) вместо предполагаемых семи. Конструктивно, внешняя оболочка должна быть жесткой в поперечном сечении для надежной фиксации в разъеме ШР32, как вариант металлорукав от душа, если внутренний диаметр подойдет, есть также кусок пластиковой гофры от импортного станка. Разъем будет доработан, он слишком громоздкий, деталь удерживающая кабель будет другой.

Поворотные цельнометаллические ручки с продажи снимаю. Сейчас в работе новая скошенная приборная панель, (деревянная, дизайн еще не определен) - к ней вероятно они больше подойдут... Администрация может удалить объявление полностью, в связи с отсутствием интереса.

Приобрел по Вашей ссылке высоковольтный провод, нормированный на 5 кВ. Спасибо. Продолжил работу над корпусом блока питания, предполагается оперативная возможность изменения анодного напряжения выходного каскада, (три фиксированных значения) в пределах 1 - 1,5кВ. Схема планируется предельно простой... Какое мнение специалистов, драйверный каскад на 6Э5П/МКТ, схема А. Шалина справиться ? Либо плюс еще одна лампа на входе, схемы Шишидо, А. Врублевского и Д. Чуманова ?
