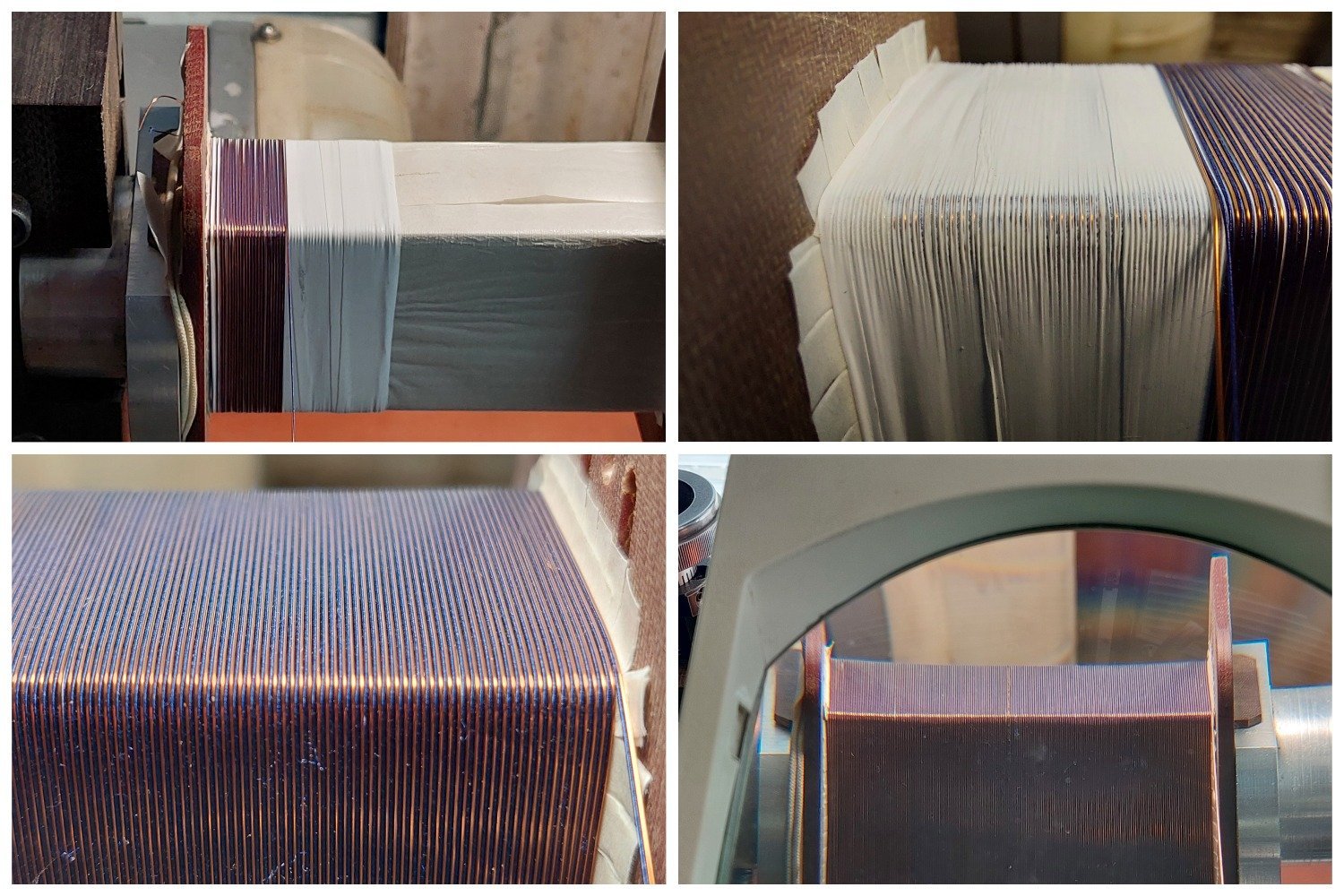

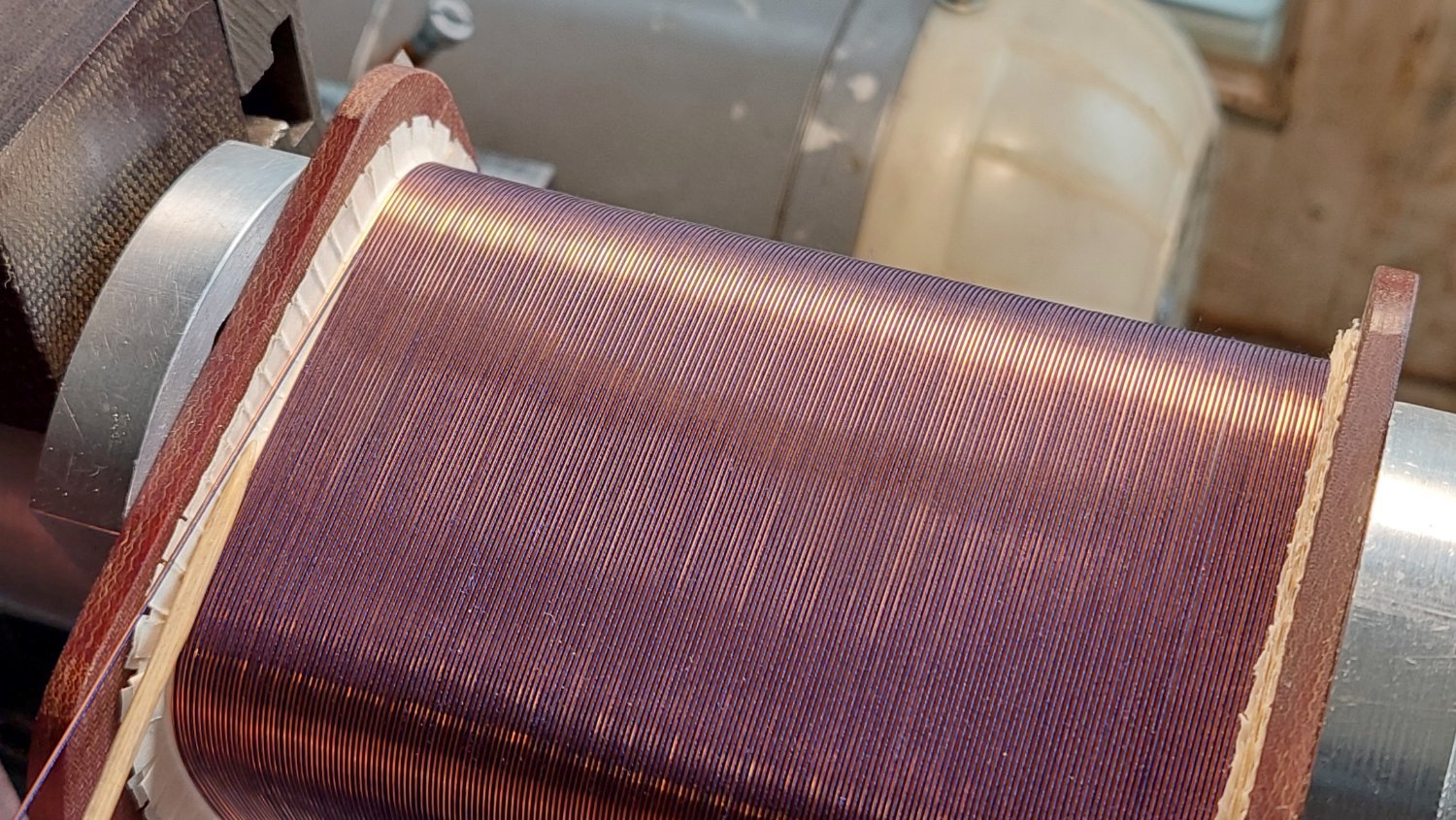

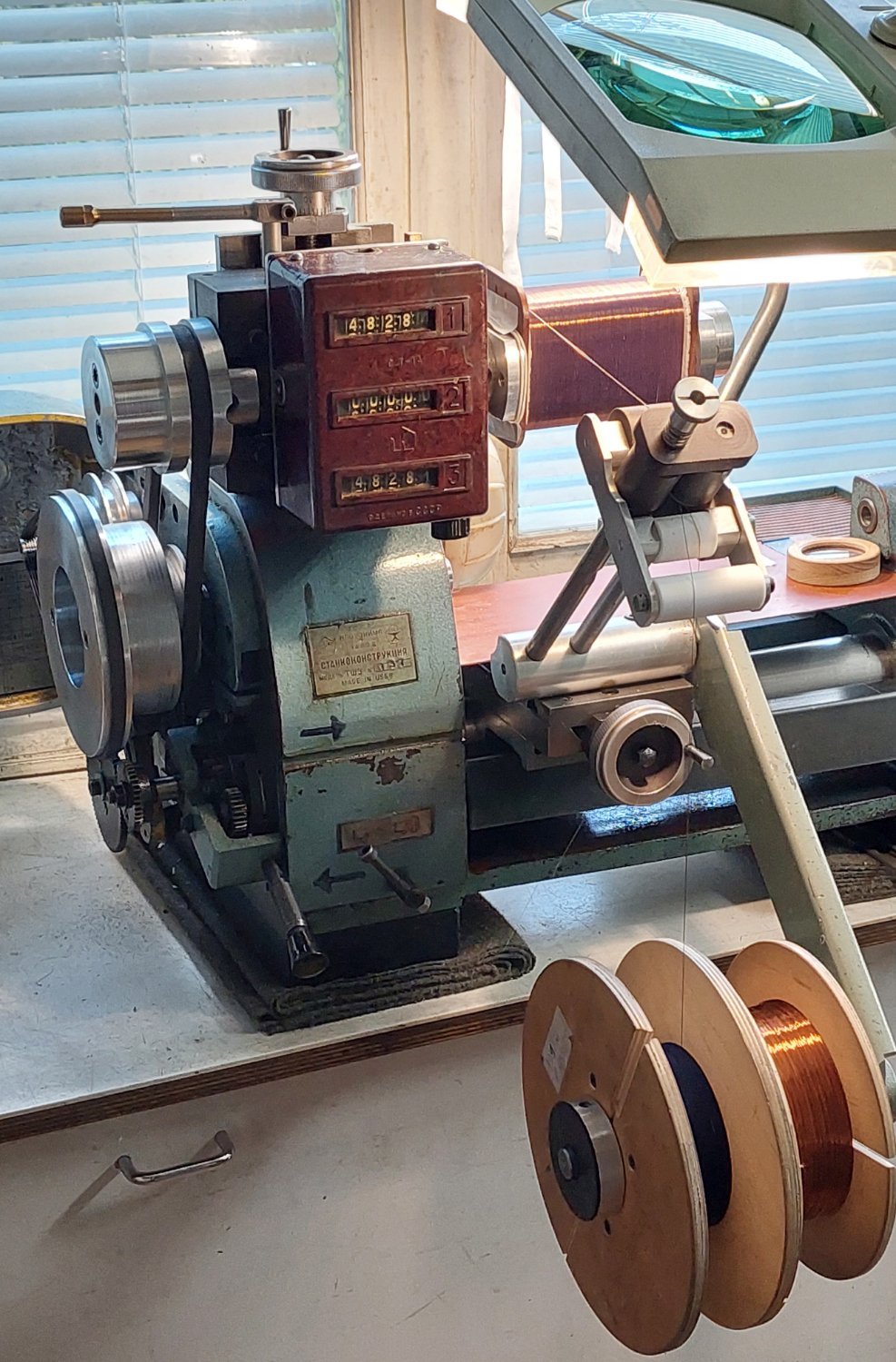

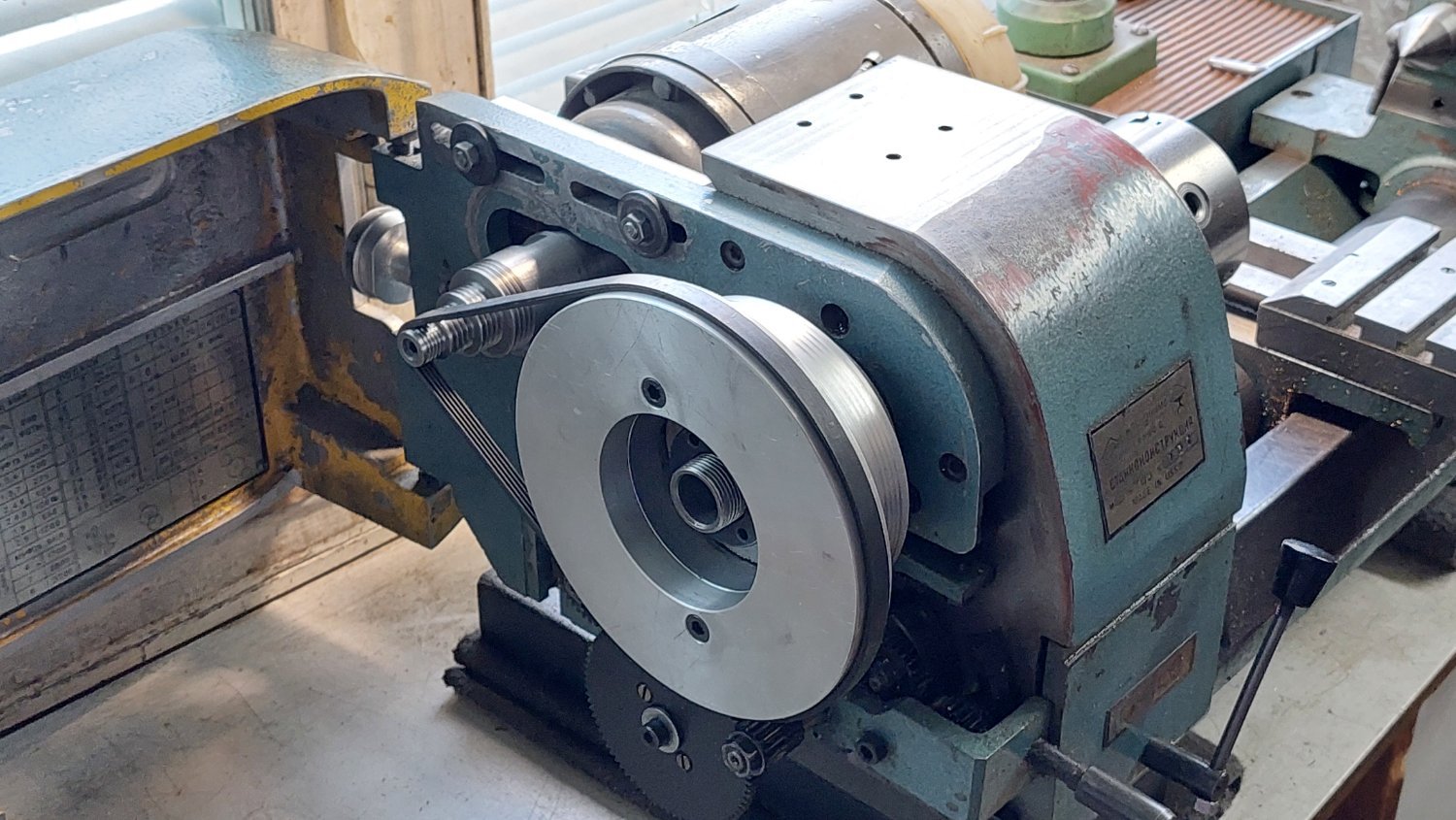

Считаю что любая работа/конструкция должна быть выполнена качественно и грамотно. "Мелочи и второстепенные вещи" - очень важны, это я расцениваю как показатель отношения человека к своему труду. Anatolii " не красивый монтаж . Скажу, я не загибаю провода под 90гр. и не вяжу в ровные жгуты " - на фото сварочный трансформатор, стоит у меня в гараже, сделан в середине 80 - х годов, симметричные и ровные обмотки, работать ему не мешают. Первичка намотана медным проводом, вторичка две обмотки параллельно алюминиевой шиной, отвод от вторички сделан без разрыва провода шины. Начал делать второй подобный, еще лучше, каркас из стеклотекстолита, сечение стали побольше - алюминиевую шину (родственник) украл при переезде, медную так красиво не уложишь. Сверху трансформатора установлены балластные сопротивления. Продолжена работа над транспортной тележкой. По различным причинам изменил конструкцию привода подъема платформы. Отказался от прямой угловой передачи, в пользу пятой приводной звездочки, скользящей на шлицевом валу (нашел в гараже еще комплект звездочек с чермета, конструктивно и по размерам они лучше вписываются)... Точу упорные подшипники скольжения из фторопласта, ходовую резьбу М14, решил нарезать прямо в теле найденных стальных звездочек, имеющийся там шпоночный паз несколько огорчает, зато исходные размеры идеально подходят, внутренний диаметр 12мм, ранее планировал в другие звездочки запрессовывать латунные вставки под резьбу.

На мой взгляд лучше приобрести готовые пластины/столы под универсальное крепление ручного фрезера. Там имеется подвижный упор, выборка в столе для установки копировальных колец, Т образный паз - выполняет функцию подвижной каретки, отсос пыли. Мебельные направляющие не имеют достаточной жесткости на всей длине рабочего хода, забиваются опилками и теряют плавность перемещения. Были/есть у меня итальянские на 60 кг, крутил, вертел - пристроил их по прямому назначению, выдвижной ящик для инструмента под плоскостью верстака. Сами фрезера есть разные по конструкции, одни удобны для работы сверху руками, другие лучше подходят для установки в стол. Для меня важна надежность работы инструмента, читайте отзывы перед покупкой, сейчас качество стало хуже. В свое время предпочел фрезер Makita, вместо удобного для работы в столе Triton, у последнего часто горели якоря, их там же на сайте и предлагали для продажи.

Продолжил работу, вырезал заготовку грузовой площадки, состоит из двух листов фанеры 18 и 9 мм - между ними будет расположен механизм подъема с помощью приводной роликовой цепи. Общая толщина плоскости составит 40 мм. В основании сделал разрезные посадочные отверстия, выдергивающая нагрузка блокируется проточкой в опорных цапфах винтовых стоек. Прокатил конструкцию по квартире (без нагрузки), удобно... в мастерской тоже пригодится, часть станков у меня стоит на полу 30 - 35 кг, периодически поднимаю их на верстак - спину надо беречь.

Рассматривалось различное конструктивное решение подъемной, транспортной тележки; - параллелограммный принцип, - зубчатая рейка, шестерня/храповик, - тросовый с использованием блоков... - остановился на четырех опорном винтовом подъемнике. Главное преимущество которого, гарантированная невозможность падения с высоты груза (усилителя), при некорректной работе подъемника, а также минимально возможная (конструктивно), рабочая высота. Изготовлено основание с четырьмя поворотными колесами, установлены винтовые М14 опоры метровой высоты. Зазоры, основание/винтовая опора, будут устранены разрезными посадочными отверстиями. На очереди изготовление подъемной платформы, с расположенным внутри цепным приводом четырех винтовых опорных втулок. Также рассматривались различные варианты привода; - с пятой приводной звездочкой скользящей по шлицевому валу, - ручное горизонтальное перемещение рычагом цепи храповиком или трещеткой/звездочкой, - остановился на варианте с шестеренчатой угловой передачей, угловая передача червяком слишком медленна. Для привода механизма подъема платформы планирую использовать реверсивную дрель с плавной регулировкой частоты вращения. Примыкание с рук дрели/шуруповерта, передача вращения с помощью шестигранной головки. Ограниченные возможности малогабаритного станка, вынудили применять не стандартные способы обработки...

Также использую вариативный Онкен, опубликован в теме "О конструировании". Мой вариант основывался на использовании прежних АС в качестве внутреннего подвижного корпуса. Это и определило общие размеры корпуса и количество/размер громкоговорителей. Мне больше понравилось звучание без мягкого поглотителя, только планшеты от яиц, с одной стороны АС один канал сделал длинней на 3см. Чаще всего слушаю вариант работы с включением обоих 8 дюймовых громкоговорителей, верхний на всю полосу. Иногда один на всю полосу. Включение ВЧ громкоговорителя почти не использую.

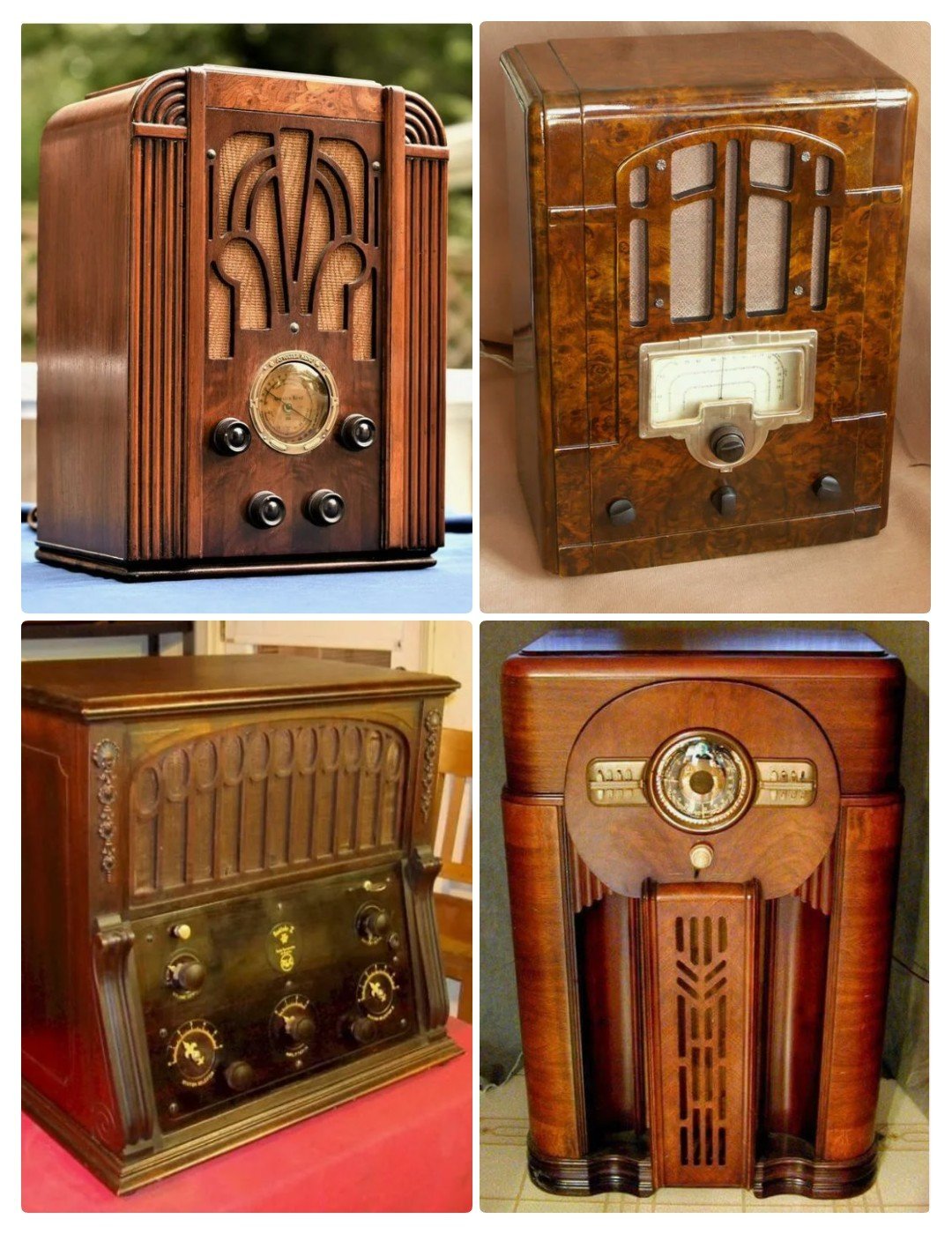

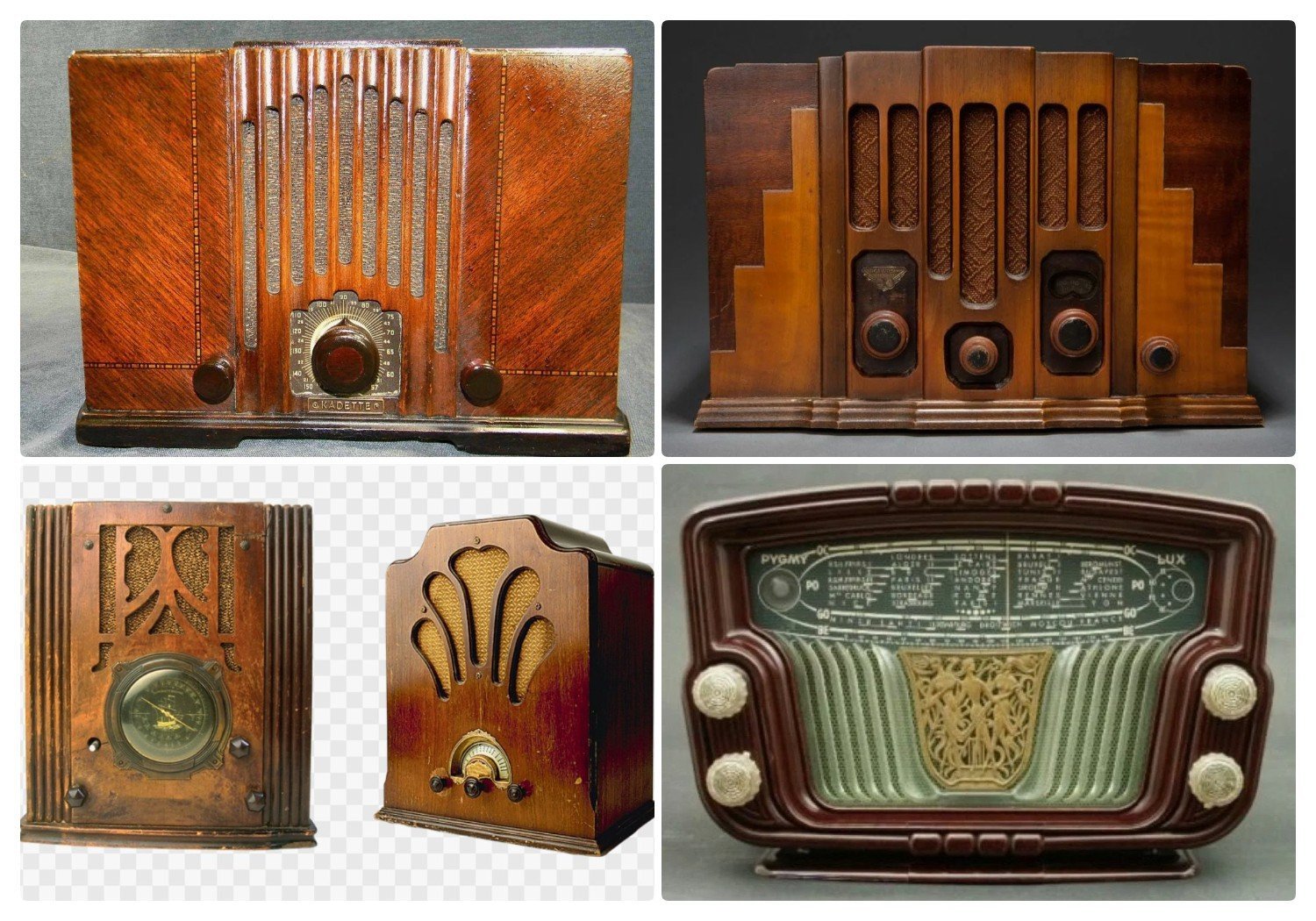

Да нет у меня никакого стиля барокко, не стремлюсь я к этому, по сути голая конструкция. Главная цель универсальность, надежность, удобство использования... ну скруглил углы деревяшек, ведь не оставишь острыми - не характерно для древесины, затем просто покрасил без всяких политур и рояльного блеска. Метал, камень в домашних условиях нет возможности обрабатывать, потому использую древесину, твердых пород для прочности. Если используем лампы, дерево - логичным будет оттенок прошлого века, над стилем не задумывался. Вот и сейчас занялся созиданием транспортной тележки с подъемной площадкой, многие подумают это лишнее... а как иначе ? Блоки выходят по 50кг., аккуратно с верстака в стойку, не смогу переместить, обслуживать.

Cat777 сказал: 21 век, однако... По моему в 3D редакторе намного проще информативнее и быстрее. Про точность молчу - файлы моделей или отдаю сразу на ЧПУ, или, если не металл, печатаю на 3D принтеры из смолы. Точность высочайшая (матрица 12К). Делаю всё в Компас 3D, мне в нём удобно и есть огромная база 3D моделей комплектующих. Если чего-то не нашёл - рисую сам. Примеры прикрепил. Согласен с тем, что современные технологии предоставляют широкие возможности, ранее не доступные... я привык работать по старинке, новые возможности далеко не всегда дают превосходный результат, это всего лишь инструмент в руках конструктора, дизайнера, художника. Сравните старые - живые, нарисованные от руки, мультфильмы "Уолта Диснея" и сравните с современными - мертвыми, компьютерными... Прикрепленные Вами, и взятые мной с форума примеры, на мой взгляд не доказывают - без оговорочного преимущества 3D технологий. В частности изображение на экране монитора, не дает полноценного, весомого, натурного восприятия формы. На чертеж выполненный в натуральную величину, можно просто положить/заменить/передвинуть детали будущего усилителя и более осязаемо осмотреть компоновку со всех стон - монитор компьютера не даст Вам такой возможности. Трехмерное изображение ламп, керамических панелек, выключателей, также не имеет существенного значения, в отличии от их чертежа выполненного по стандартам прошлого века. В завершение... для оценки всех достоинств и возможностей современных, высокоточных технологий, хотелось бы увидеть фото выполненного Вами конечного продукта.

Согласен с тем что современные технологии предоставляют широкие возможности, ранее не доступные... более подробно отвечу в теме " О конструировании".

Обсудить конструкцию, дизайн и вкусы предлагаю в теме "О конструировании"... свои чертежи, рисунки, а так же фотографии завершенных проектов - приветствуются.

О черчении... На мой взгляд точный чертеж в масштабе 1 : 1 имеет большое значение, при конструировании усилителя, благо размеры листа ватмана позволяют начертить его в натуральную величину. Хорошие инструментальные линейки, угольники, готовальня и острый карандаш позволяют обеспечить высокую точность чертежа (в несколько десяток миллиметра). Все сразу наглядно видно, можно просто приложить деталь к листу бумаги... Если Вы не собираетесь отдавать чертеж в производство, можно обойтись общим, как бы объемным видом. Проставленные размеры в данном случае даже мешают восприятию, забивают чертеж... при этом если что то изменяете на чертеже (стираете) - столько лишней работы, в конце концов даже плотная бумага не выдерживает много исправлений и протирается до дыр. А если изделие содержит сложные кривые, их вообще практически невозможно обозначить размерами. В тоже время если чертеж точен, приложить линейку и померить не сложно, где то и проставленные размеры не помешают. Надо отметить, что даже полноразмерное изображение на листе не передает всех нюансов восприятия формы, окончательное впечатление бывает совершенно другим. На фото поиск конструкции, дизайна... некоторые решения не были осуществлены.

На мой взгляд точный чертеж в масштабе 1 :1 имеет большое значение, при конструировании усилителя, благо размеры листа ватмана позволяют начертить его в натуральную величину. Хорошие инструментальные линейки, угольники, готовальня и острый карандаш позволяют обеспечить высокую точность чертежа (в несколько десяток миллиметра). Все сразу наглядно видно, можно просто приложить деталь к листу бумаги... Более подробно изложу в теме "О конструировании".

Вот это правильное решение обвязки корпуса, противоположные стенки ящика должны быть изготовлены из одинаковых материалов.

Блоки получаются довольно тяжелые, ориентировочно около 50кг каждый. Следовательно монтаж и обслуживание усилителя, конструктивно возможно не переворачивая корпуса, облегчен доступ сверху к элементам конструкции. В принципе фиксация в корпусе комплектующих, достаточно обеспечивается лишь верхней крышкой изделия. Задумался над созданием транспортировочного, подъемного на уровень стойки/верстака устройства...

Завершил конструктивный/композиционный макет отдельного блока питания усилителя на ГМ70. Это максимум, что я смог разместить в этом корпусе из доступных мне комплектующих. Учитывая мои незначительные опыт и знания в проектировании УНЧ, схема должна быть предельно простой и лаконичной. Цели создания супер усилителя не ставиться... в блоке питания будет всего один анодный трансформатор, питающий драйверный и оконечный каскады обеих каналов, (на готовом будет заменена вторичная обмотка, после разборки будет ясно что там поместится). Возможно придется ограничится одной повышающей обмоткой с отводами: смещение, драйверный и оконечный каскады, выпрямители - П/П мостовые с плавным подъемом напряжения, общие для обеих каналов, далее раздельные дроссели, конденсаторы фильтра. Напряжение на ГМ70 думаю сделать до 1000в, большее в этих габаритах и такой комплектации, вряд ли разумно ? (соединение последовательно двух МБГВ 1000в/200мкф) ? Опять пришлось "отвоевывать", миллиметры пространства, неучтенные погрешности первоначальной прикидочной компоновки; сдвоенный блок дросселей не проходил по высоте корпуса - изменил форму щечек каркаса, выступающие клеммы примененного стрелочного прибора и его расположение по глубине, "съедали" 8мм - удалил клеммы и изменил конструкцию подсветки, выступающие тумблеры контроля напряжения также пришлось заглубить в массив корпуса.

Судя по опубликованным ранее; нарисованной от руки схеме, чертежам корпуса - внешнему облику и компоновке автор придает некоторое значение. Хочу обратить Ваше внимание на готовый усилитель (на заднем плане фото), на мой взгляд, такое расположение ламп выглядит не гармонично. Такое впечатление, что расположены они на краю пропасти, а сзади глухая стена - как то не уютно. Внешний облик усилителя с лампами на показ, у меня ассоциируется с театральной сценой. Музыканты, артисты расположены где то в середине, в глубине расположены декорации... В целом побольше воздуха/пространства, применение отдельных колпаков также снижает тяжеловесность усилителя. С уважением.

Человеческий разум не стоит на месте, спустя некоторое время приходят новые конструктивные мысли, идеи и прежняя работа, Вас уже не устраивает, приходится многое или все переделывать...

Прекрасно и гармонично выглядит, хочу отметить грамотное (классическое) решение фронтальной панели. Передняя плоскость сделана чуть выше корпуса, на виду только одна кромка панелей, а щель (зазор) между ними скрыт от нашего взора. Оклеивание стекол изнутри пленкой подходящего тона/цвета в ряде случаев надежней покраски, которую легко можно поцарапать при сборке изделия.

На мой взгляд, если деревянные боковины сделать темнее, выглядеть будет солиднее. В идеале передняя нижняя планка и боковины должны быть одного тона, внешне конструкция свяжется воедино, сейчас боковины как бы, сами по себе. Попробуйте кусочком затемненной фанеры, оргалита, закрыть боковину и взглянуть со стороны... впрочем Вам виднее.

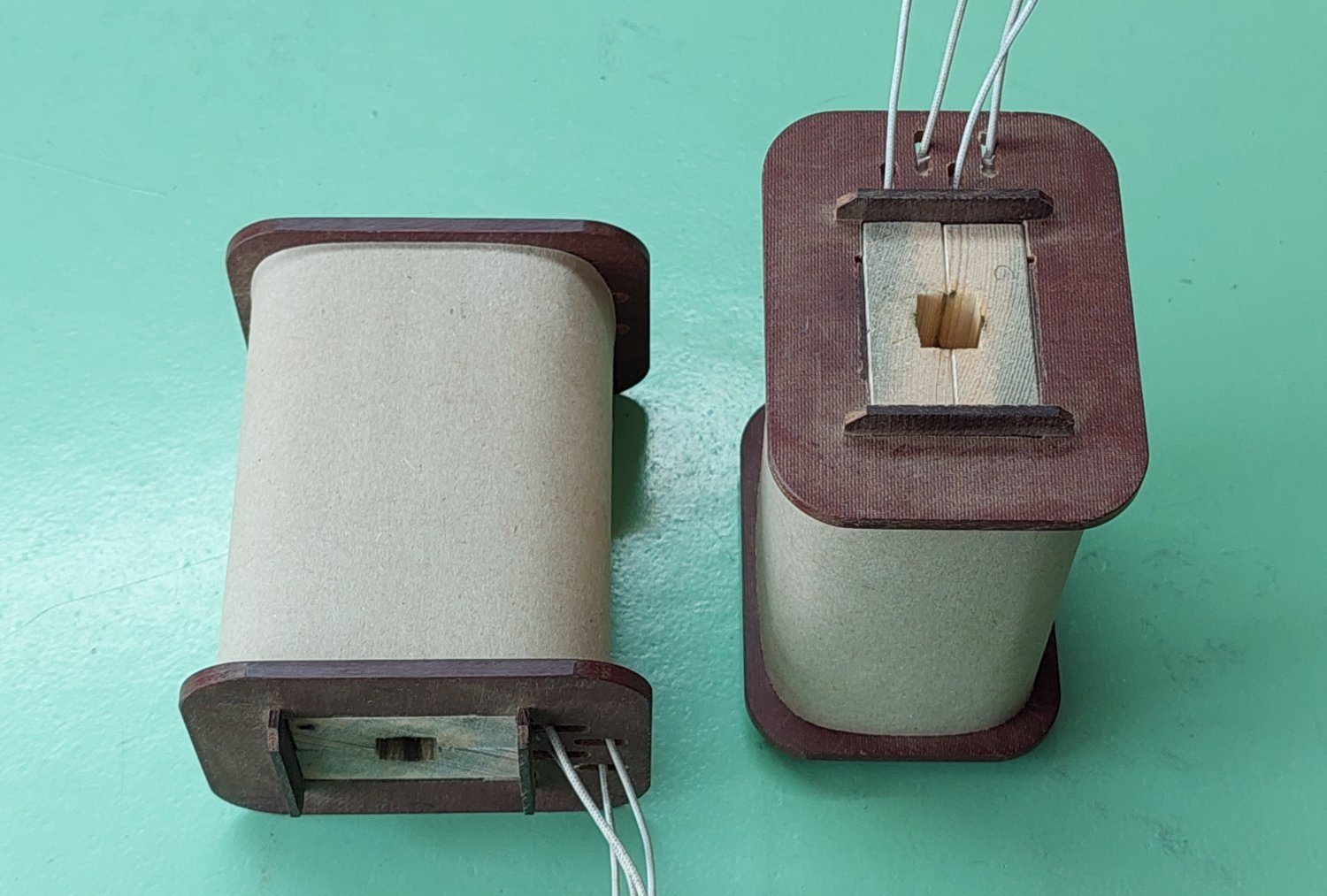

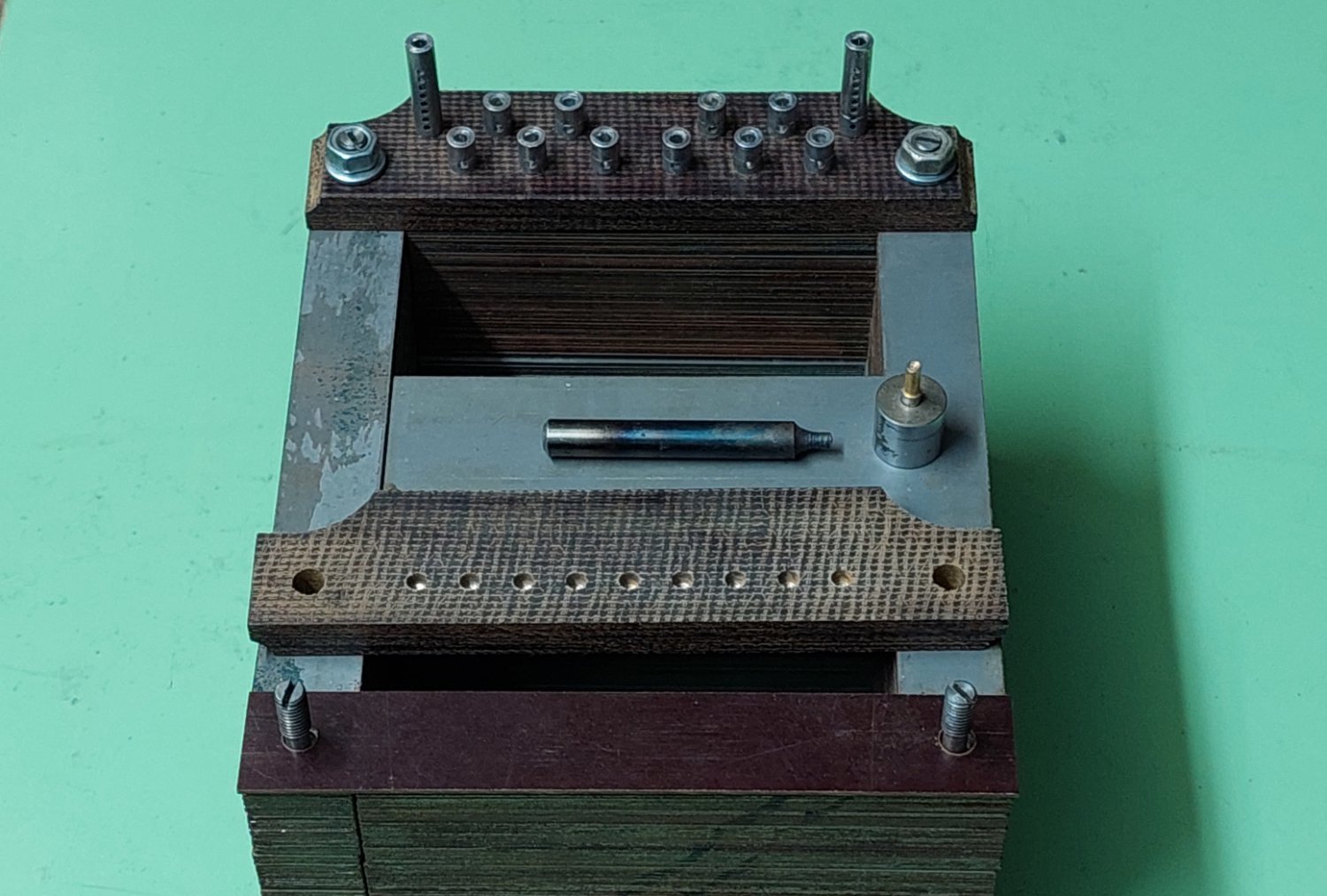

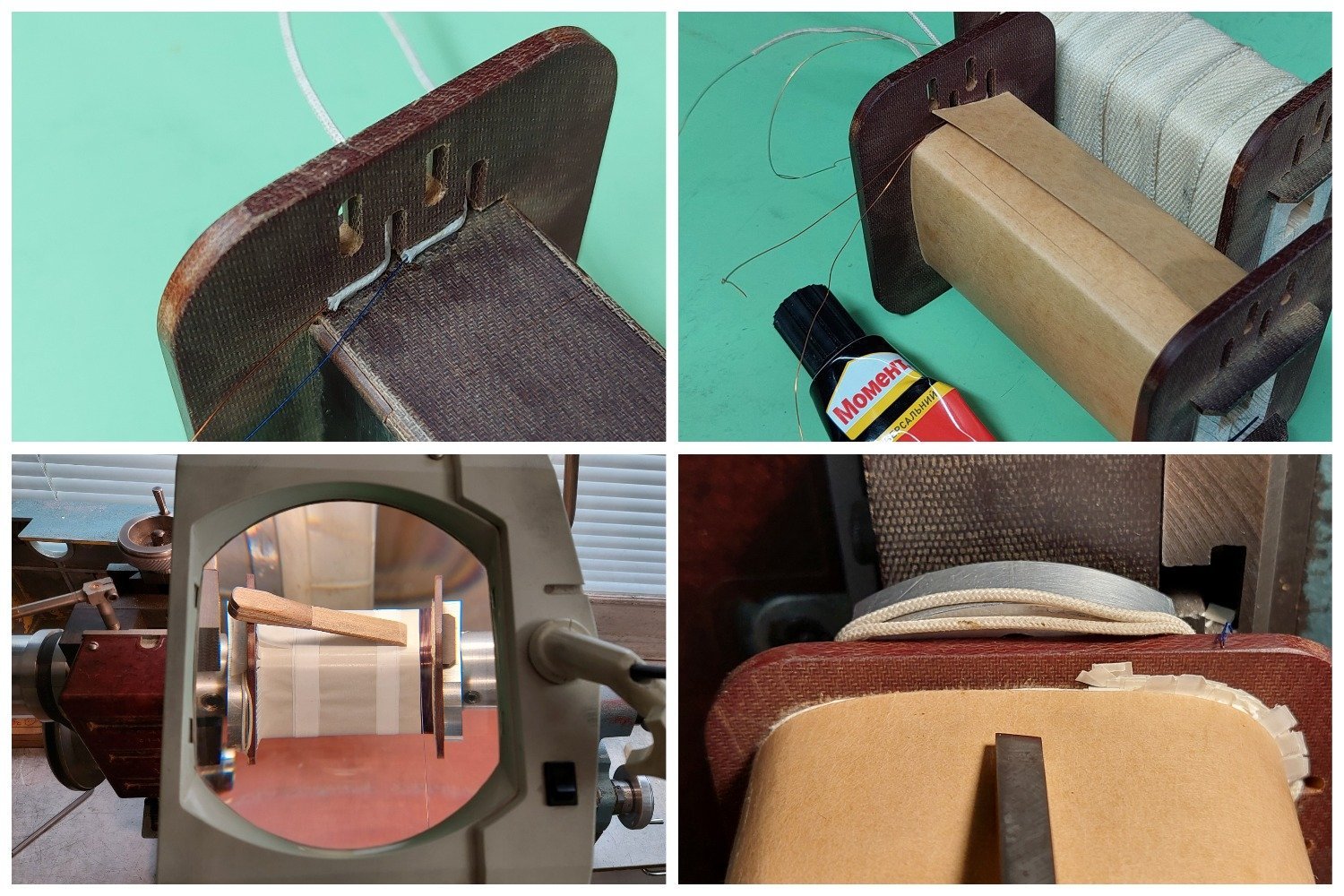

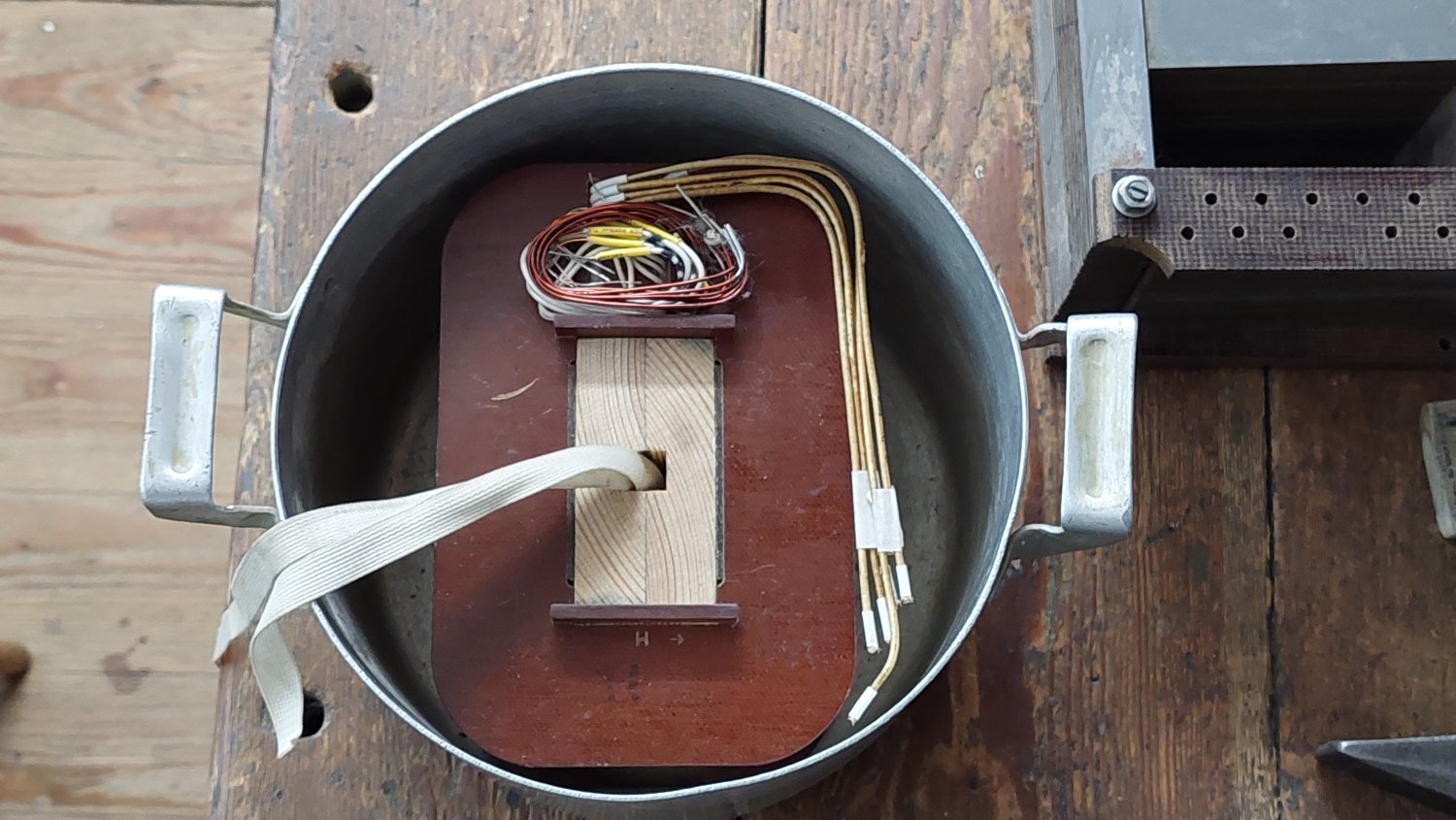

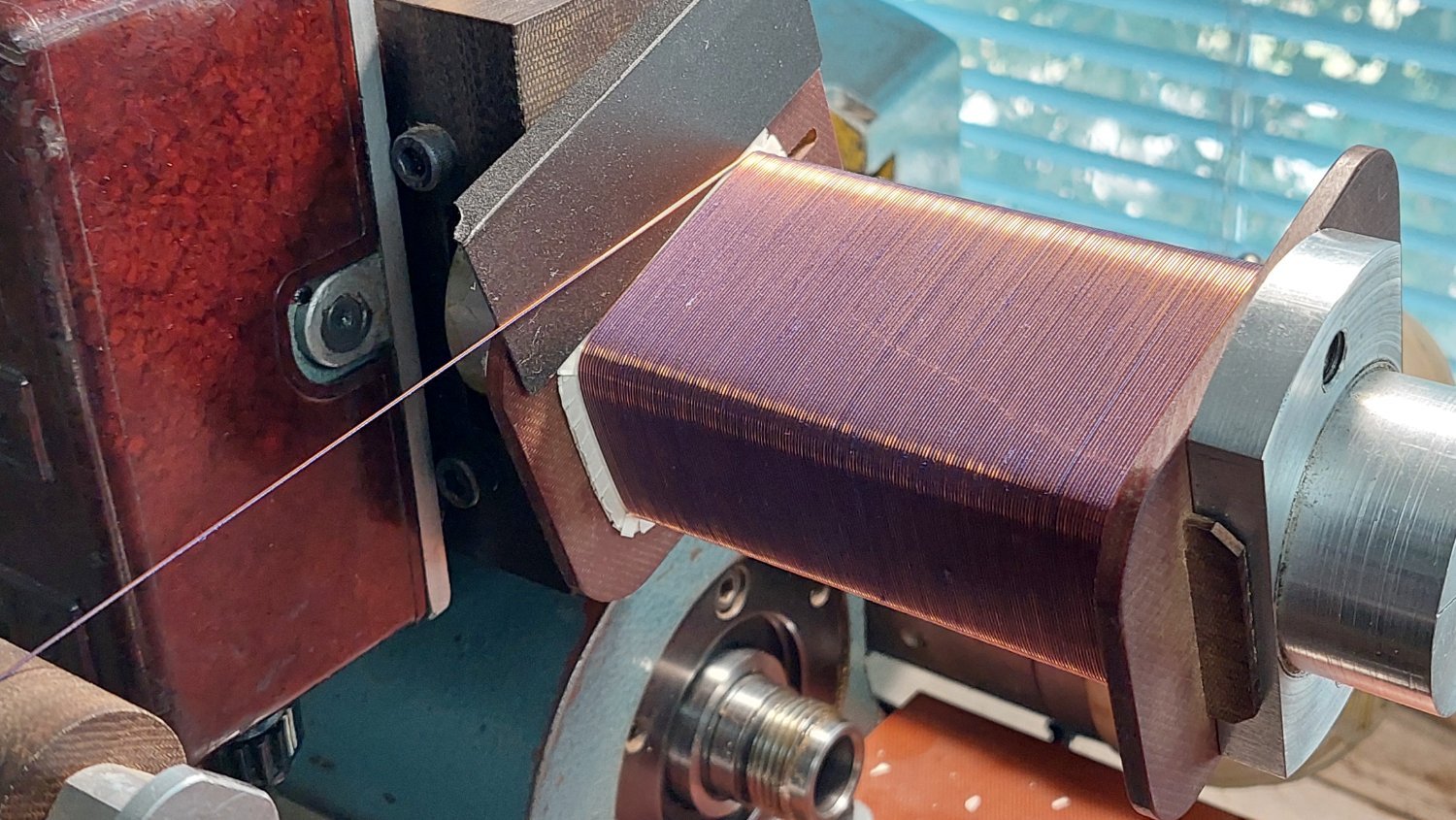

Продолжение... изготовил шесть сборных каркасов, четыре для дросселей и два для МКТ. В каждом канале планируется по два дросселя, железо; Ш32х32 - предварительный и драйверный каскад, Ш32х44 - оконечный каскад, все сердечники собраны из двух пакетов Ш. Дроссели оконечного каскада, будут собраны в один блок, для экономии места и удобства монтажа в корпус блока питания.

А вариант с по канальными (дроссель с отводом от средней точки, или +/-, где отвод лучше?), Вы можете про комментировать.

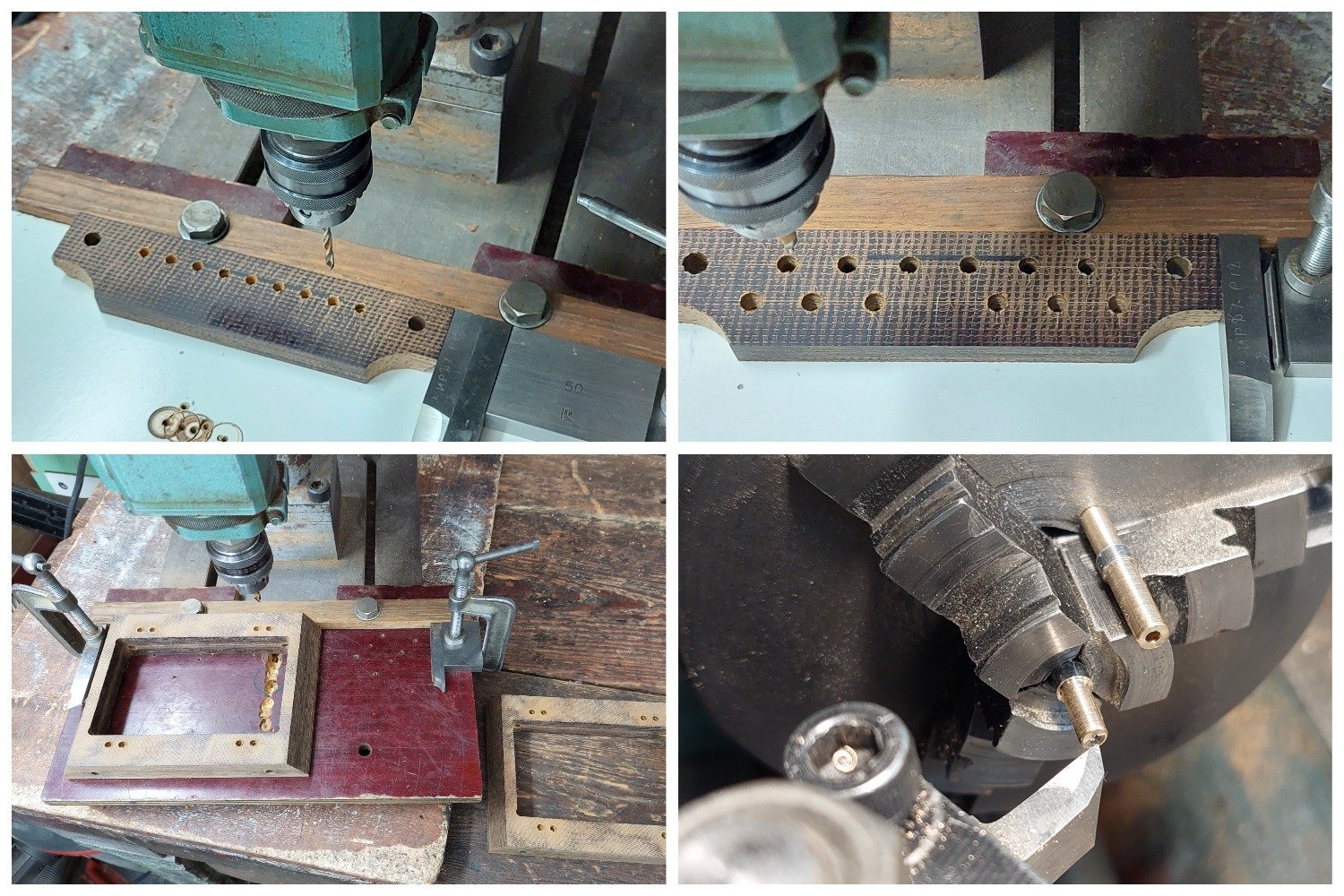

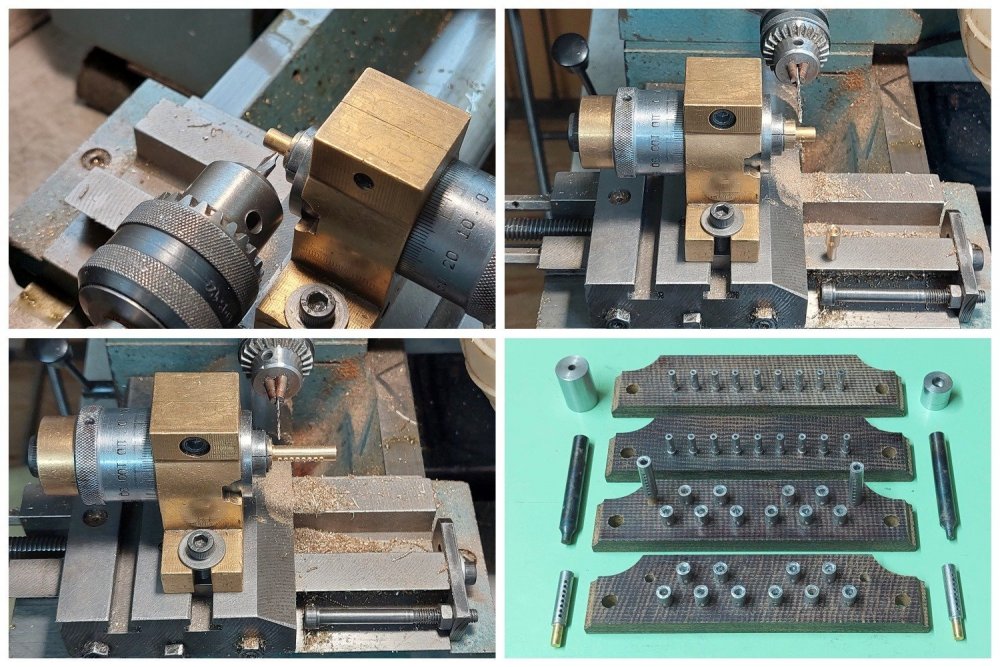

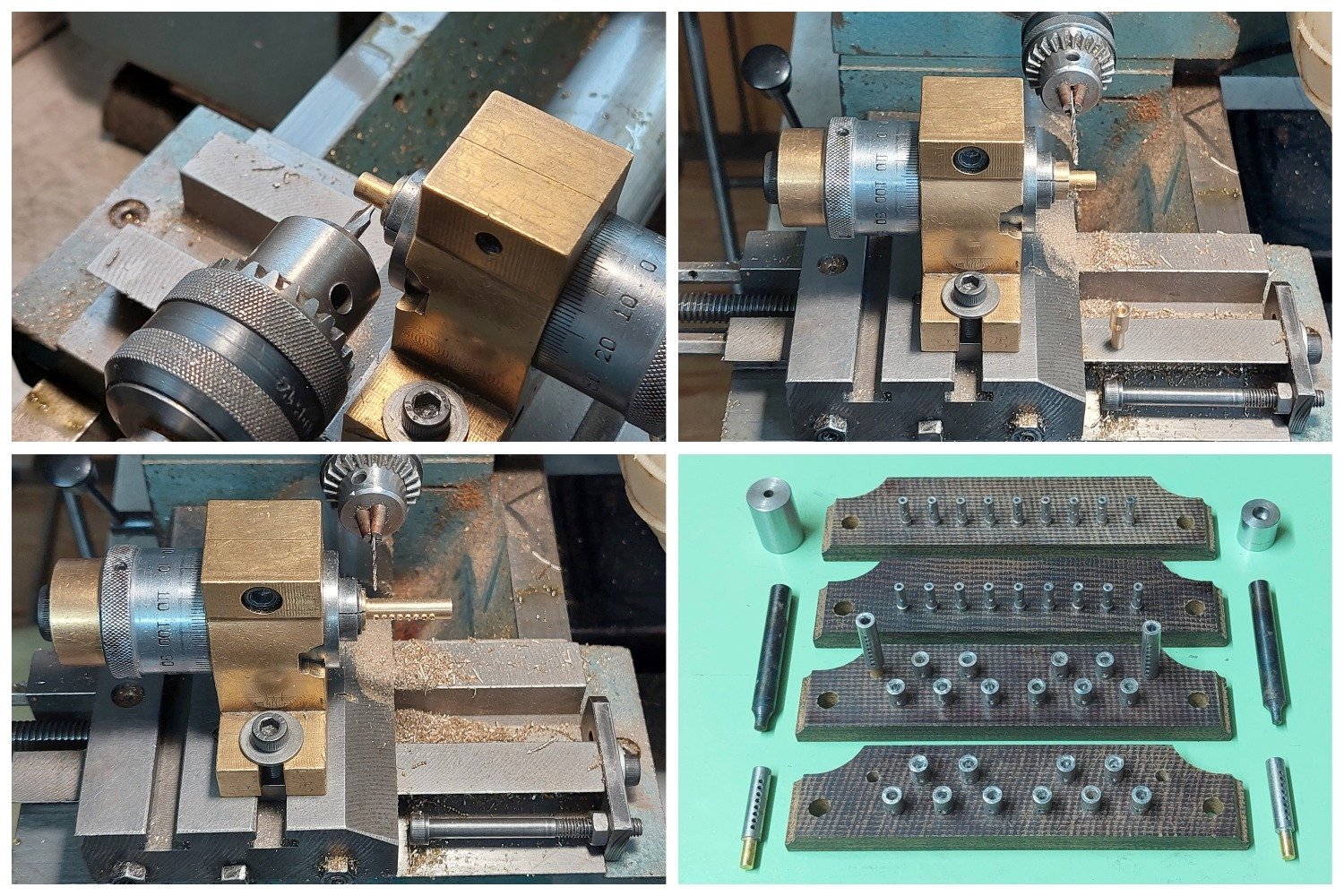

Продолжил работу по доработке конструкции, боремся за каждый миллиметр. Изменил крепление межкаскадных трансформаторов к основанию, убрал шайбы и сточил головки болтов на корпусе МКТ, в подвале стало свободней, теперь все удобно монтируется не мешая друг другу. Накальный блок выполнен как самостоятельный элемент, включает в себя; основу из сплава алюминия, к ней шпильками притянут трансформатор, на нее крепятся конденсаторы фильтра, будут смонтированы четыре диода Д305. Предусмотрена возможность установки двух вентиляторов, диаметром 80х15-25мм, примерочная панель их установки будет заменена на лист резины т.3-4мм. Проведена работа по увеличению сечения каналов охлаждения и снижения динамического сопротивления потоку воздуха (на фото внутри корпуса черным цветом показано движение воздуха, чертилкой обозначено расположение ламповой и вентиляторной панелей). Выполнено два варианта верхней декоративной панели (панель с большим общим окном, позволяет реализовать новое по дизайну ограждение ГМ70, с центральной стойкой между лампами). Были изготовлены новые шаблоны для фрезернокопировального станка, прежние отверстия были выполнены перовыми сверлами. Крепление к основанию накального блока и двух МКТ, усиленно стальными (нерж.) вставками.

Ну что можно возразить МАСТЕРУ, тут вероятно собрание только новичков и руко _ _ _ _ _

Показали бы нам, Ваш опыт в домашних условиях и полученный результат, обработки именно древесины (не двп, мдф), по наружному фигурному профилю.

Что бы сделать подходящий по высоте брусок нужной длины, желательно иметь фуганок/рейсмус или хотя бы точный пильный станок. При переходе подошвы фрезера с одного бруска на другой возможно образование ступеньки, рабочий верстак при этом должен иметь качественную плоскость как у поверочной плиты. Берем подходящего размера фанеру..., и строим фрезерный станок - шпиндель с низу, замечу что фрезернокопировальный - шпиндель с верху - в данной ситуации гораздо удобнее/безопасней и позволяет более плавно регулировать съем древесины, опуская фрезу на заготовку.

Я бы не советовал Вам вести обработку столь сложной формы, фрезером по шаблону удерживая его руками. Посмотрите на сколько мала подошва фрезера на фото, больше половины опорной поверхности будет на весу, малейшее колебание от вертикали и заготовка испорчена (в лучшем случае яма), большой стол простейшего копировального (можно приспособить сверлильную стойку, в качестве плоскости стола использовать те же полки, остаток мебельного щита, ощупывающий палец расположить на самом краю стола), позволит Вам уверенно вести обработку. Есть также некоторые нюансы обработки руками на втором фото; - использование стандартного подшипника 19мм и длинной рабочей фрезы, приведет к недопустимо большому вылету фрезы и потребует изготовления очень качественного шаблона (подача фрезы вниз, стенки шаблона строго вертикальны), вылет фрезы 90мм, - увеличив диаметр подшипника до 24мм, вставкой, диаметр цанги движению теперь не мешает, снижаем вылет фрезы до 50мм (подача фрезы вниз), - изменяем диаметр копировального подшипника дополнительными вставками (подача фрезы по горизонтали), на рисунке слева, вылет фрезы 50мм, требования к качеству изготовления шаблона существенно снижаются, Пыли будет очень много, потребуется пылесос, для настройки отсоса выбрасываемой стружки, удобно использовать гибкую измерительную стойку. Еще раз отмечу сложность обработки такой формы, на последнем фото столик, полка которого чем то напоминает форму Ваших, но значительно проще в обработке, фрезеровка полки по дуге ведется на проход.
