Я имел в виду фрезера специфические (присадочный - сверлит сразу два отверстия под шканты, либо ламельные - делают элипсную выборку под шпонку), довольно дорогие, узко применяемые, у меня таких нет... простых поменьше 8мм - четыре штуки и один большой 12мм. Клей ПВА использую Новгородский "Акрон" - по качеству меня устраивает.

Многое зависит от имеющегося у Вас инструмента и технологических возможностей (наличие присадочного фрезера, достаточного количества больших струбцин и других сборочных приспособлений). Бывают случаи при сборке на клей ПВА (большая склеиваемая поверхность и плотная предварительная подгонка - детали успевают разбухнуть от клея) в итоге не собрать... нужен помощник, что бы все делать быстро. Думаю лучше сначала собрать боковые стенки (если они из массива, то направление ламелей должно быть одинаковым у всех стенок корпуса), затем встроить переднюю панель с возможностью ее конструктивной подвижки относительно корпуса в поперечном направлении (при изменении влажности). Как вариант использовать для крепления мебельные уголки и эластичный герметик - довольно просто технологически.

Столешница и полочка у стола были изготовлены мной из лиственницы более пяти лет назад (точно не помню), покрыты американским паркетным лаком, полуглянцевым - по верх матовым Kudo. Не скажу что потемнело, фото изготовления не сохранились (украли с планшетом).

Я думаю у дизайнеров фирмы была возможность сравнить на натуре, различные варианты покраски и комплектации усилителя. Подсвеченная теплым светом кнопка питания, является довольно значимым элементом дизайна. Гармонично сочетается с светящимися лампами, придавая особый шарм усилителю, создавая атмосферу уюта. В своем корпусе ножки сначала были покрашены в темно коричневый цвет. После попробовал черные - на мой взгляд смотрятся лучше... вывод - все надо пробовать на натуре и сравнивать, но все это долго и затратно. Обычно в реальности, все выглядит иначе, нежели мыслится в голове.

Не следует все понимать буквально, 4 цвета - дважды два четыре, есть определенные правила, но это все же, не математика. Все цветовое решение усилителя решено в теплой цветовой гамме. Цвета и их оттенки гармонично расположены близко друг к другу (цветовой круг). Понятие " СВЕТОФОР" подразумевает резкое сочетание диаметрально противоположных цветов (на цветовом круге), например красный/зеленый (платье в фильме "Высота") или желтый/синий (машины полиции) и т.д. Кнопка питания усилителя, также подсвечена теплым светом. Плоская панель внизу, думаю оправдана с технологической и конструктивной точки зрения - простой штампованный поддон. Раньше, я где то встречал фото (внутри) исполнения изогнутой панели подобного усилителя, возможно Вашего, мне не понравилось - не технологично, не надежно, крепилось все на герметик. Ваше исполнение трансформаторов весьма оригинально технологически, но выглядят не эстетично, что то бесформенное... Мои симпатии однозначно на стороне Ямомото. Ножки представленного усилителя Ямомото действительно выполнены не удачно - расположены на самом краю и нарушают зрительную гармонию (возможно такое решение было модно), у них есть усилитель где этот дискомфорт они исправили.

Елка требует очень острого инструмента, а ясень, дуб, бук и тупым про строгать можно. Еще добавлю несколько соображений по обсуждаемой конструкции, У Ямомото есть удачный, не сложный в изготовлении корпус, возьмите его за основу, лучше не придумаешь из простого. Изящная без вырезов форма и ножки/стойки только снизу. Представьте сколько Вы теряете полезного объема в подвале - съедают сомнительные врезки, на верхней плоскости - торчащие задние стойки мешают разместить трансформаторы.

Под лаком не особо потемнеет, разве что, через много лет... но вот колкая она, по более дуба. Если формы простые - то не так страшно. В представленном изделии довольно много суков сросшихся/местами выпадающие, это дефекты древесины... и уж если без них не обойтись - будет лучше планировать расположение суков на заднем плане, обратной стороне, под выборку (трансформаторные окна). Что касаемо дизайна в целом, мне не нравится. Форма слишком усложнена вырезами и выглядит как то, по деревенски. Высокие ножки/стойки тоже не характерны для усилителя. Такая конструкция оправдана если применен развязывающий (например магнитный) подвес, но материал (древесина) подсказывает нам что это скорее всего лишь одна секция этажерки. Извините за критику, с уважением.

Могу рекомендовать использовать ясень, текстура похожая на дуб (даже чуть покрупней), хорошо обрабатывается (аромат стоит когда пилишь), отлично держит удар. В свое время изготовил из него колышки для туристических палаток, держат на песке мертво, не сравнить с теми что в комплекте. Что сделал из ясеня, ни разу не пожалел, соседние туристы просили подарить когда уезжал... служат мне много лет.

Из твердых пород, бук самый дешевый ( в два/три раза) и был у меня в достаточном количестве. Дуб красивее по текстуре и более стабилен. На боковые, задние стенки и основание АС - (там особо не видно) - использовал бук. Иногда лучше сочетать древесину с однородной и ярко выраженной текстурой... на последнем фото, по крашеные боковые и верхняя панели корпуса усилителя (сочетание бука и карагача - никак не доделаю).

Зря Вы так категорично не любите крепеж, на приведенных выше фото, он присутствует и по моему не мешает зрительному восприятию. В тоже время у Вас довольно противоречивое видение дизайна. К примеру Ваш "стеклянный" моноблок... передвинуть/переставить уже проблема... Стекло - это как бы окно, витрина... притягивает наш взор, мы через него смотрим... и наш взор упирается в пустую металлическую стену с презрительно торчащими головками винтов. Если бы за стеклом мы видели красивый монтаж, его применение было бы оправдано.

По образованию тоже художник - промышленная графика и реклама, но у меня и у других дизайнеров ( см. фото), несколько другой взгляд. Думаю Ваш усилитель, мог бы выглядеть лучше, мы ведь здесь общаясь, стараемся помочь друг другу. Различные мнения и конструктивная критика - всегда полезны.

По внешнему виду, мы как бы оцениваем прочность и надежность конструкции... у Вас на фото толщина видимых (торцевых частей) деревянных панелей всего 10мм, следовательно появляется ощущение хлипкости и ненадежности изделия. Увеличьте обозримую толщину панелей до 18-20мм применив простые прямоугольные формы и получите ощущение надежности и фундаментальности Вашего устройства. На последнем фото ал. передняя панель на 2мм толще деревянных, а как мощно выглядит...

В моноблоке на 300В допущен дизайнерский просчет. Всю красоту открытой конструкции загораживает глухая панель с стрелочным прибором. Будет правильным сделать шкалу прибора прозрачной, (как спидометр на старой волге), обрамление прибора при этом сделать по легче либо отказаться от него вовсе (обрамления) - не следует создавать эффект стены (преграды). В представленном варианте, создается впечатление, что с усилителя просто сняли защитный кожух.

Поддержу хороший вкус музыканта... небольшая деталь не имеющая отношения к теме, в комнате на стене плазма Panasonic - обладает массой недостатков, но имеет наиболее естественную цветопередачу.

Лампы ГМ70 с панельками еще не посажены в гнезда откидной ламповой панели, будут опущены в низ на 20-25 мм. Станет значительно лучше и меньше будут греть верхнюю полку, также блок усилителя может быть установлен на отдельную (верхнюю) полку стойки и вероятно, там он будет выглядеть более гармонично. Возможно будет и ограждение ламп, есть некоторые идеи, но об этом еще рано говорить, надо пробовать и прикидывать... и красного цвета думаю не будет, вообще цветовое решение будет другим.

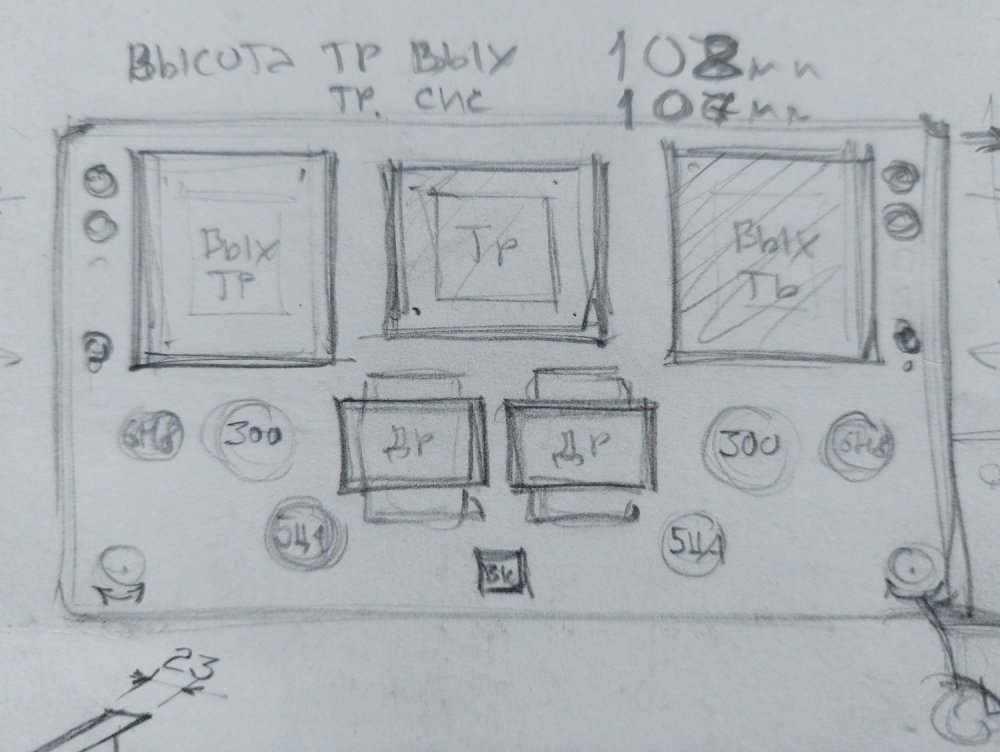

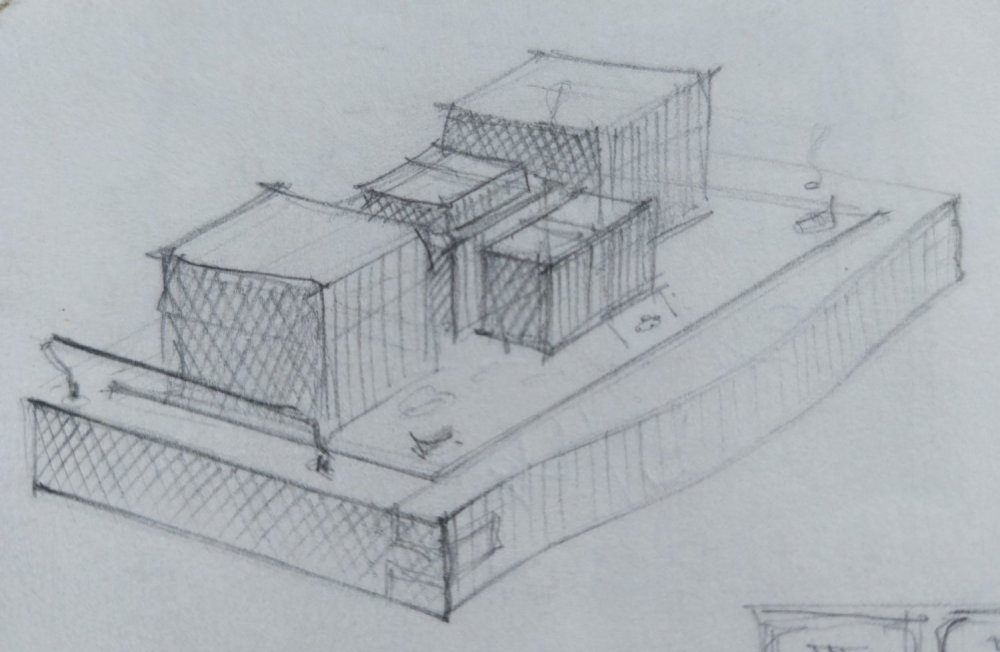

Как я уже где то ранее писал, мной ведется работа по созданию удобного в обслуживании, универсального корпуса для лампового усилителя, позволяющего просто и без ущерба для внешнего вида изменять схемотехнику и количество применяемых ламп. Разумеется в определенных рамках. С начала планировалось применение в этом корпусе ламп мощностью 40-50 вт., но впоследствии решил расширить возможности, до применения ГМ70. Это потребовало внести некоторые изменения в конструкцию корпуса; добавлен тепловой экран и отдельный блок питания, сохранив в целом прежние размеры и дизайн. Почему ГМ70?, они у меня есть и надо проверить такое конструктивное решение. Делать чемпионский усилитель, я не собираюсь - не потяну, мне достаточно "среднестатистического", который будет соответствовать моим представлениям о конструкции, дизайне и впишется в мою систему. Здесь несколько иной подход, строить макет на "фанерке" - мне не где и не устраивает. В первую очередь, мне нужен соответствующий корпус - "шашечки", в него потом все будет собираться. Работу всегда можно будет прервать и ее длительность внешне не беспокоит. О расчете тока и индуктивности говорить на мой взгляд рано, конструкция (корпус) еще не готова... Прежние варианты подобного корпуса, по различным причинам меня не устраивали, делать в них усилители не стал, пустые корпуса были проданы, надеюсь что сейчас доведу дело до конца. На фото (в разное время), развитие конструкции и работа над последним вариантом.

Спасибо Всем за высказанные и довольно различные точки зрения, по применению в драйверном каскаде МКТ. В своем проекте попробую... ( место в корпусе уже запланировано, каркасы и крышки тоже в работе ) - межкаскадный трансформатор, либо вариант с дроссельной нагрузкой на том же железе. Подобный каскад описан А. Врублевский и Д. Чуманов в журнале АМ 5(40)2001.

А как Вы расцениваете применение дроссельной нагрузки в драйверном каскаде и использование межкаскадного конденсатора?

Тут многое зависит от размера пильного диска и диаметра поленца.

Если поленца круглые, то самому распилить проблематично, разве что у Вас есть подходящая ленточная пила, а так нужна пилорама. С прямоугольными брусками проще.

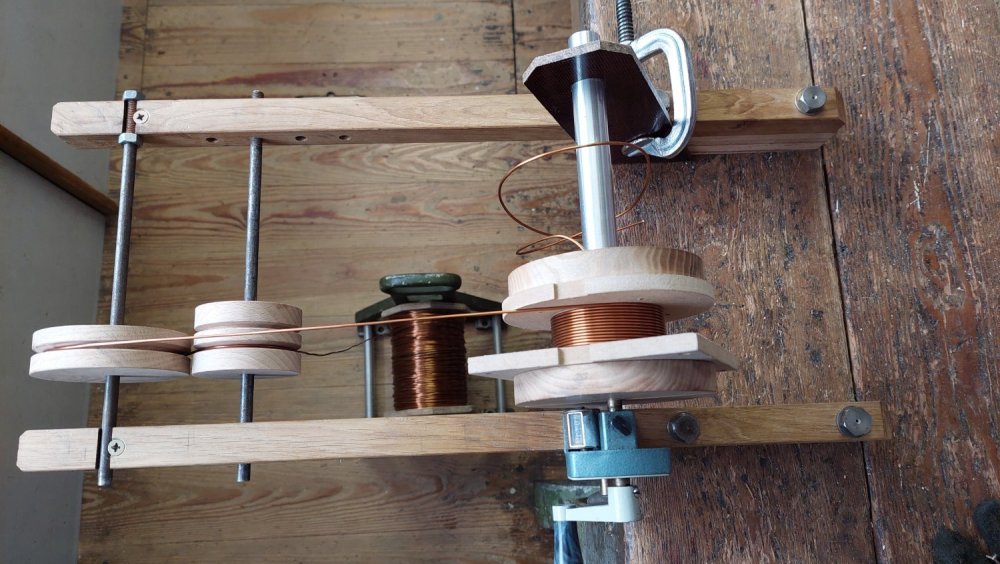

Сложность и качество исполнения меня не особо пугают, вот точность расчетов для меня проблема... Материалы запланированы, скажем типовые, отечественные. Межкаскадник - из двух Ш кинотеатрального, выходные Ш40 с большим окном, либо П образный, двух катушечный ГДР, габаритной мощностью 1 квт. Мой опыт небольшой, первый и единственный усилитель на 300В, был сделан более двадцати лет назад и работает то сих пор, схема классическая 6Н8-300В. Информации тогда было крайне мало, рассчитывал и мотал все сам по брошюре Малинина. В выходном применена без разрывная, секционированная первичная обмотка (использовалась отдельна катушка с проводом), получилось очень красиво, никаких лишних паек. Измерений усилителя не проводил, звучит лучше каменного Parasound. На фото намотка силового, фото выходного не сохранил (снималось тогда на пленку), также планировал второй комплект выходных трансформаторов - не осуществил, остались железо с каркасами и крышками.

У нас в Коломне Моск. обл. тоже бук, дуб, ясень... не купить, надо ехать 100-150 км, да и там, не все так просто. Приедешь, а материал окажется плохой, остатки - все хорошее свои постоянные покупатели разбирают, я им со своими небольшими запросами не интересен. Сосну на подрамники и рамки покупаю у себя, свежераспиленная сохнет дома или в гараже. Если надо в работу срочно, доски распускаю в размер с припуском, так сохнет быстрей. Здесь в зависимости от размера, допустима некоторая влажность, но надо каждую заготовку смотреть; косослой, близость к распилу сука и если на начальном этапе сушки ее НЕ повело, то можно использовать. Более кривые пойдут на короткие. PS. Сосну мне из штабеля разрешают отобрать, сам разберешь, выберешь штук десять без суков или где их минимально, косослоя, по суше. Затем все ненужное аккуратно с прокладками соберешь обратно в штабель, как было.

Спасибо, если можно поподробней о межкаскадном и выходном трансформаторах, мне дилетанту очень интересна такая информация...

Второе фото дуб, 3-4-5 фото карагач.

Сосна в зависимости от расположения годичных слоев (распила) может иметь очень красивый рисунок. Можно попробовать браширование с последующей покраской любой не вонючей краской (цвет выберите сами), затем шкурим и выявляем выступающий рельеф древесины. Слишком сильный контраст можем смягчить тонким (лессирующим) слоем краски, затем все покрываете лаком. На первом фото рама из сосны...
