  1. BAA
    Срезал, как есть срезал... Всё нижеследующее в порядке стеба. Нельзя написать "попробуйте" или "почитайте": ибо кто я такой вам указывать.
  2. BAA
    Энергия накапливается, конечно, в зазоре, но кз виток, образующийся при резке ленточного сердечника есть кз виток. Добротность губит. У паразитных резонансов тоже. И при устанении вихревых потерь резонансы дают о себе знать, да так, что иногда приходится вертать всё взад. Или фольгу в зазор, скорее латунную чем нет и так далее...
  3. BAA
    УЗ "мойка" действует благодаря кавитации, возникающей на неровностях, к основном. Делал питание для устройсва определения "отсутствия" частиц в воде. Просто импульсный излучатель. Для оптически невидимой частицы есть видимый пузырек от кавитации. Вероятность пузырька на грязи наверное выше, чем на пластинке, но гарантию даже страховой полис не дает.
  4. BAA
    ??? Берем готовый усилитель из оригинальных деталей. Музейного хранения...
  5. BAA
    Как-то на увод темы получается. Хотя транс, он и в Африке - транс. Вторичка внутри из двух секций в два слоя с возвратом (намоткой в одну сторону). Ошибся с одной секцией. А так - 250 кГц от 50 Ом генератора при 47к нагрузки. Считать при проводе 0,1 "невозможно", откуда и метки на картинке. На фото в одной секции 2 слоя, в другой - 1. Меж слоями 15 мкм фторопласт. Больше не буду - просто беда, нарезать в ленту. При 3-х слоях полоса меньше. Оценочая индрасс - единицы мГн. Кстати, про резистор - это же вроде как смещение/поляризующее напряжение, как магнит в электродинамике. Можно брать "землю" от резистора смещения и иметь "сопротивление" в разы больше. Полезный сигнал отъедает?
  6. BAA
  7. BAA
    В общем 1.3 Гн получилось при 64 витках на том самом аморфе. Соответственно, на вторичке, при 700 витках получится 93 (86 по прибору, не тянет видимо) А про 6 Гн - на одной из схем столько наприсано. Это дает постоянную, при 600 Ом, 10 мс или 16 Гц... Кстати прикольно как 3-я гармоника появляется при десятках милливольт на 10 Гц. Почти хороший намотал, но не в ту сторону половинку - сразу 2 дБ на 130 кГц появилось. Вот 5-й и придется мотать.
  8. BAA
  9. BAA
    Это, конечно, здорово, да и устройства "занимательные". Только вот усилители есть практически у всех, проигрыватели - не у всех, магнитофонов еще меньше. А вот с микрофонами по 100500 явно никак. Хотя тема очень познавательная. Начинание приветствую. С удовольствием почитаю. Вопрос: 6 Гн не маловато, даже при 600 Ом, да еще и на первичке. P.S.А у дуеров не зашло, типа много вольт в руки нельзя и даже ссылки на телевизоры и микроволновки не помогли. Вот четвертый MC намотал, кажется вот, всё. Увы, будет 5-й...
  10. BAA
    Кстати, или не очень. С каких пор мнение г-на Лаптева стало ценнее Википедии? Вам? Объяснять? Спаси и сохрани. Это не из под прилавка, как справедливо замечено. Как будете в единственном числе да не от третьего лица...
  11. BAA

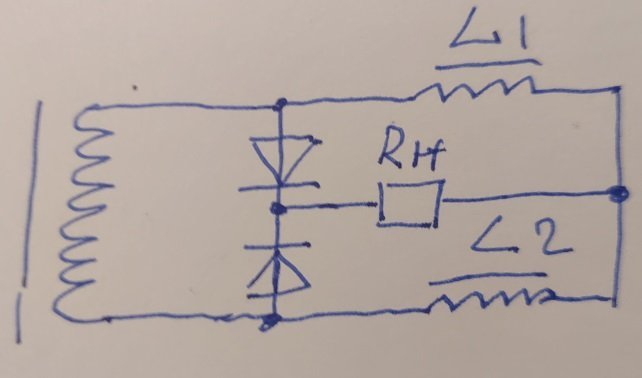

    Берется, пусть даже сетевой транс с двумя одинаковыми обмотками, не говоря уже про приличный звуковой. Схема замещения, см аттач. Если витки и обмотки одинаковые, фона не будет, совсем. Обратная связь тоже способствует. Если конечно правда, что искажения не превышают 0,2% при разбалансе ламп в 25%. Кстати столько пульсаций старым 16 микрофарадам не нравится, отчего они дохнут.
  12. BAA
    Было бы удивительно, если наоборот. Услышать что-либо на многих десятках/сотнях килогерц не каждому дано.
  13. BAA
    Так, оказывается тепловая труба. Тема ушла в пульсации, скорее в помехи, скорее продольные, они же синфазные. Лечится диф дросселями и проходными конденсаторами. С убогими ППП и 40 лет назад при экранированных двухзвенных фильтрах получалось лучше -80 dB в шим усилителе на несколько киловатт. В нынешних LC/LLC с нулем напряжения в инверторе и нулем тока в выпрямителе, да при "значимом" расстоянии между первичкой и вторичкой всё совсем хорошо. У дуеров минимум второй проект по проектированию фильтров питания. К импульсным источникам.
  14. BAA
    Как-то наблюдал фабрику, силовых ППП, в неметчине. Все работники были в чернилах... винил видимо не исключение.
  15. BAA
    Однако! Кстати корпус не греется? В известном всем лампа торчала "отдельно". Давненько Роеров не видел.
  16. BAA
    Немного оффтопика, про пульсации, хотя и в Кводе 2 Попытка воспроизвести "как было" напоминает приписываемый народу обычай "создаем проблему и потом ея героически решаем". Ведь 0,1% - это в раскачке, а в выходном все 10. Употребив зависимость напряжения от времени, тока и емкости, получаем пульсации 93В п-п или 46,5 пк относительно 340 В, сетевые естественно. Положим что пила это практически синус, получаем около 10%. P.S. To Laptev: чем вам Википедия не угодила?
  17. BAA
    А потом появились электролиты... Текст сами знаете откуда На смену применённым Уильямсоном бумажным конденсаторам на 8 мкФ пришли электролитические конденсаторы ёмкостью 40 мкФ[84], а в усилителе Райта 1961 года суммарная ёмкость сглаживающих фильтров превысила 600 мкФ[98].
  18. BAA
    Нейтралер ранее употреблялся в жилом фонде, ввиду дефицита, послевоенного... зав отделом развлекал. Давно это было. А нынче чудо чудное, цветочек аленький.
  19. BAA
    Очень часто бывают заявления, вносящие сумятицу. Особенно у начинающих. Это есть неправильно. Во всех других случаях у каждой избушки свои погремушки. Не пробовали секциями мотать, типа каждая половинка выходной/вторичной на своей половине сердечника?
  20. BAA
    Какой нахрен шутит. Продето один раз - 1 виток. У вас - 0,5. Поэтому, при намотке 10 витков, нсли там было 1/2 втика индуктивность увеличится в (10/(1/2))^2=400 раз. А увеличится в 100, откуда следует, что было, точнее есть ровно один виток. Как сделать "1/2" витка тоже написано. Если 1 виток на центральном керне Ш, то ввиду прохождения ровно половины потока через боковой керн на нем будет "1/2 витка". В том самом смысле. Каковой определяет работу трансформатора. I1*W1=I2*W2. То есть первичка на центральном керне даст 1 ампер*виток (для примера), а вторичка на боковом даст 1/2 ампер* витка. Уверяю вас, что в трансформаторе тока 1:100 при одном витке (обычно шине, ибо приводится к 5А прибору, то есть 500А) ровно 100 витков вторички. Рассказы про 1/2, 1/3 витка, если это не троллинг - неправильно. Для начинающих. Что касается клещей, то при намотке 2-х витков относительно "т.н. 1/3" аоказания не изменятся в 6 раз, а только в 2. См. Аттач.
  21. BAA
    Тут так заведено. Как-то угораздило попросить подтвердить простым опытом - сразу на моржовый. Типа ты кто такой, Нам указывать, что Нам делать. Так что заранее извините, это не предлождение и не просьба и не тем более указание. Чисто вымышленное, в тридевятом царстве, в тридесятом государстве. Берется и пропускается один провод через центр тора, например вывод от измерителя L. Записывается индуктивность. Делается то же самое 10 (десять) раз = {наматывается 10 витков} и еще раз измеряется. Если индуктивность будет разниться в 400 раз, а не в 100... Можно и напряжение пробовать, от генератора, килогерцы и милливольты, а то сердечник наестся. P.S. Жаль, что печатное слово не берет. Призыв читать нынче оскорбление... P.P.S. Провод прийдёт. Перемотаю как правильно, в двух экземплярах - там посмотрим. Без экрана собирает всё и ещё чуть-чуть, что кстати очень некстати...
  22. BAA
    Скорее всего кобальтовый аморфный сплав. У остального такой проницаемости и узкой петли гистерезиса не бывает, разве только у супермаллоя, 79-81 % никеля. Например в том самом трансе 0,38 миллигенри на квадрат витков. То есть для 1 Гн надо ~50 витков, что пересчитывается в мю начальное ~170000 (без учета Кст). Недорого - несколько сот рублей, в том же "Феррите", если размер невелик. Чтоб счетчики не ломать. Нанокристаллический - это аморф со спец термообработкой, например 5БДСР Ашинский. Обычно тысяч 60. Здесь есть те, кто мотает торы станком, а не руками, количеством поболе - точнее скажут. Выглядает именно так, крошится как стекло, отчего контора изначально имела название Metglas, ныне проданная Hitachi, которая ленту делает в Китае, а упаковывают в Индии (из накладной, давно это было...) Потошню А- первички ( транс тока) Б- Ввиду необходимости для протекания тока цепь замыкать - это 1 (один виток). Меньше в торе не выйдет. 0,5 витка сделать сложнее, надо мотать 1(один) виток например на внешней ноге Ш (Е) сердечника, или на половине сечения тора, типа сложенного из двух...
  23. BAA
    Портятся параметры. От 3-х до 5 раз. Не надо ничего эпоксидить, все производители делают это (за вас, сами). Что Гаммамет, что Аша, что Мстатор, с означенным мю. Пользовал все, начиная с 94ЖСР, охлажденные пылесосом (не шутка). И зазор пилят, хотя не для всех материалов. Вот высокопроницаемый аморф, первичка 1,5 Г, 1:10, СТ:СТ. 12:200 кГц (генератор 50 Ом ) ПЭЛШО 0,112. P.S. Одна беда, сарая нет, утопить негде.
  24. BAA
    Ввиду малости площади собственно отверстий скорее для уменьшения какой-то механики при нагреве.
  25. BAA
    Если желаете что высоковольтное сделать, к вашим услугам лучевой! триод. 6HV5A Относительно недорогой.
×
×
