...Сделано в одном месте, но для разных фирм.. Форум про наше. Я делал АС с этими СЧ. Они достаточно громкие - 94 дБ/Ватт 8 Ом. Тут говорилось что все купольники слишком малочувствительные. Мне эти динамики понравились, но чего о не хватало. Сделал свои 100 мм, 98 дБ/Ватт 8 Ом. Целлюлоза. С демпфирующей пропиткой, но внутри. Через месяц - пару покажу наши АС с ними. АЧХ этих СЧ вполне достойная. ( если это важно конечно )

Долгий и нудный процесс покраски закончил! Причем принудительно! Понял, что идеала не достичь, оставил как есть. На такой цвет навел дизайн 60десятых, с оформлением под слоновую кость. Ну вот и сделал. Сегодня прям в нетерпеж было охота посмотреть,что получилось. Внутри еще пусто. Собирал буквально на коленке, боялся ударить или поцарапать. Краска еще не скоро примет окончательную твердость. Это цвет "слоновая кость" , не белый. фото относительно бумаги А4.

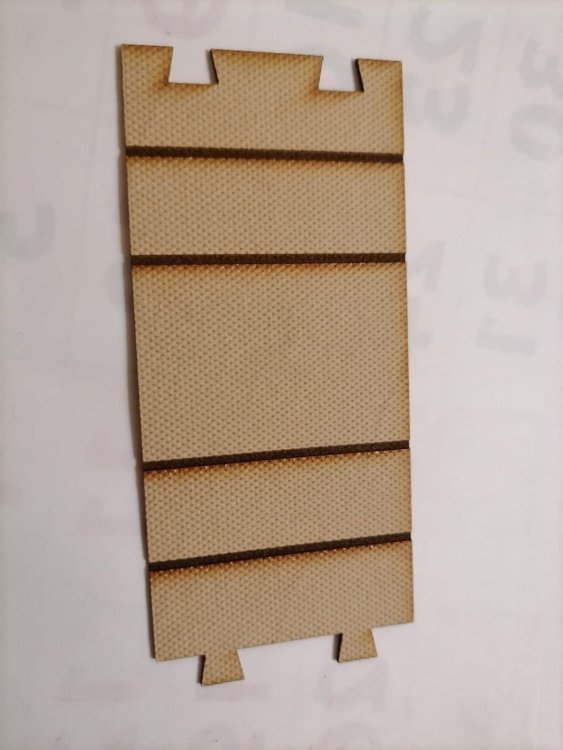

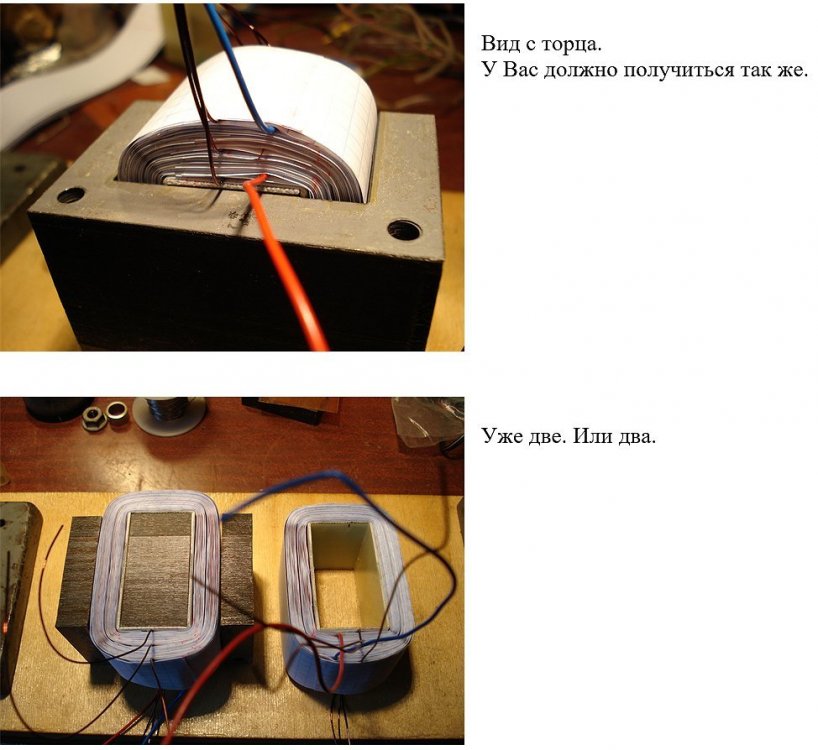

Делать нечего и вот решил выложить. Просто посмотреть. ----------------------------- Хватит, запутался. И что интересно, мотал без станка.

Приветствую всех! Идея данного проекта родилась достаточно давно. Ещё более десяти лет назад, когда я дособрал свой SE на ГМ-70, я сразу стал думать об усилителе на лампе ГУ-48. Почему именно эта лампа? Даже не знаю, понравилась она мне чисто визуально. Или же тот факт, что самый дорогой серийный усилитель был собран на такой лампе - сейчас я уже и не вспомню. Хотя изначально колебался между ней и ГУ-81М - тем более, что будучи неразумным студентом, даже думал именно на ней собрать однотакт - и даже создал на старом аудиопортале таковую схему (где и был высмеян - вполне себе за дело). Но к ГУ-48 "душа лежала" чтоли больше... Хоть и мощности с неё снять можно меньше (но так ли это важно, если мощность приближается к сотне ватт?) В общем, старт проекту был дан в 2021 году - начал собирать первые детали. Тогда же и сформировалась концепция - двухтактник в класса А2 или АВ2 - в макете хотелось бы опробовать оба режима. И тут конечно у читателя возникнет первый вопрос - ЗАЧЕМ? А просто потому, что мне захотелось. Сделать усилитель, который посути, никто (или почти никто) не делал - однотакт на этой лампе изделие хоть и сложное, но раз уж оно даже до серийного дошло - то не такое уж и уникальное. А уж самодельщиков этот однотакт сделавших - вполне себе достаточное число. В общем, двухтакт так двухтакт, решил я - проблем с подмагничиванием нет, при тех же габаритах выходника получаем и полосу шире (в теории) и КПД выше (для класса АВ) или выше мощность (для класса А). В А2 я прикинул - это более 200вт. Для АВ2- в теории до киловатта (в реальности думаю поменьше, но всё равно). К сожалению, проект был заброшен на два года и "воскрес" только в 2023 году - тогда же закупился проводом и началась намотка трансформаторов. Неспешная, но началась. И теперь можно рассказать про саму концепцию этого усилителя. Полностью трансформаторный трёхкаскадный или четырёхкаскадный усилитель (если первый каскад и будет, то он будет тоже трансформаторный) - и за исключением первого каскада (если он будет) - полностью двухтактный. Драйвер - на лампах 6С4С в PP (класс А1) + Г-811 в PP (класс А2 - лампы эти очевидно работают только с токами сетки), первый каскад (который раскачивает 6С4С) - на мелкой лампе (тестил с 6Э5П), но повторюсь - не факт, что этот первый каскад будет - можно раскачивать 6С4С через повышающий входной транс - у меня весьма мощный пред, которому это под силу. В итоге первая "прикидочная" схема выглядела примерно так. По итогу макетирования драйвера поменялся коэффициент трансформации межкаскадников - он стал 3 к 1. И я усомнился, что смогу сделать приемлемый уровень фона с накалом переменным током. Поэтому на данный момент накал всех ламп планируется постоянным током. А может быть, даже стабилизированным (но вероятно - это будет касаться только драйвера - сделать стаб на 20а и 10в та ещё задача). А тут собственно фото первых двух каскадов драйвера - на входе поставил 6Э5П, работающую на фазоинверсный трансик от УПВ-1,25 (который, впрочем, оказался весьма "кривым" и я буду мотать свой транс), которая раскачивает уже 6С4С. Режим ламп прямо сейчас особо не вспомню, но всё заснято на видео (есть целая серия видосов по этому проекту у меня на канале - ссылку напишу в конце поста), и можно всё найти и понять что и как весьма подробно. Тут ещё на выходе 6С4С стоит ТПП-322, чисто посмотреть как оно работает (и протестировать его в качестве УМ в RMAA - посмотреть искажения... Кстати, искажения удивили - на небольшой мощности я намерял 0,08% гармоник (что весьма порадовало). Ну а далее... Подрубаем Г-811 (собрав макет на отдельной фанерке со своим собственным БП на 1100в). И намотав конечно же межкаскадные трансы как на выход 6С4С (на железе от ТС-250), так и на выход Г-811. И вот если первые особенного из себя мало представляют (лампа то низкоомная!), то про вторые можно (и нужно!) рассказать подробнее. Дело в том, что Г-811 это лампа весьма специфическая. Это слабо сказано. Я бы сказал, лампа "упоротая" во всех смыслах. Огромное (даже дичайшее) усиление для триода, высокое внутреннее сопротивление, высокое анодное.. Работа с токами сетки по-умолчанию... И это приводит к тому, что для этой "упоротой" лампы нужен точно такой же упоротый транс. Пентодный. Ибо лампа посути - триод с пентодными характеристиками. По итогу изготовлено аж ТРИ итерации выходного (драйверного) транса для этого собственно, драйверного каскада. Железо - от ТС-310. Схема намотки такая: На каждой из двух катушек: сначала секция первички - 8 слоёв провода 0,355 по 230 витков в слое, всего 1840 витков. После - вся вторичка, 6 слоёв провода 0,45мм, по 193 витка в слое, всего 1158 витков. И после - вторая секция первички, тоже 1840 витков в 8 слоях. Межсекционная изоляция - 4 слоя электрокартона 0,5мм, межслойная - бумага 0,1мм. Первички соединяются перекрётстно, вторички - последовательно. Межобмоточная ёмкость такого транса - меньше 1нф, и этого достаточно, чтобы полоса на полной мощности была 10Гц-25кГц (а малосигнальная ещё шире), что более чем достаточно. Режим работы ламп - анодное чуть меньше 1100в, смещение +15в (подавал с лабораторного БП - удобно при макетировании), ток порядка 50мА. Лампы вообще довольно "дубовые" - спокойно рассеивают на аноде более 60вт без покраснения анодов. В итогу на выходе драйвера (на нагрузке в 1кОм) получал неискажённую мощность около 40Вт - что должно с лихвой хватить для раскачки ГУ-48. На фото межкаскадный транс, да. Пока замотал снаружи лакотканью, но мож смотаю её и накручу электрокартон с эпоксидкой - так прочнее. Кстати! Каскад был отслушан в качестве УМ (в моно, конечно), для этого я на выход ставил обычный ТАН-138 и накальные обмотки на акустику. Звук очень даже порадовал - вообще прям вот ОНО для рока и металла! Ну а дальше уже можно было приступать к намотке разных моточных изделий. Например, анодные трансформаторы для выходного каскада. Катушки анодников. Первичка - 2мм проводом, вторичка - 0,67мм (по лаку 0,71) - на напряжение 2100в переменки. Готовые анодники. Железо ОСМ-1,0. Накальные трансформаторы выходного каскада. Два собственно на лампы (они по краям), а два... Да, для газотронов. БП выходного каскада на напряжение порядка 2,5кв решено было делать газотронным. Почему? Потому что мне так захотелось - на диодах может сделать каждый, и это тупо не интересно. А вот поставить столь забытую уже сейчас технологию - почему бы и нет? Тем более интересно, что из этого получится. Спойлер - БП был вполне себе отмакетирован и получены первые результаты. Да, на фото трансы ещё без выводных колодок - но сейчас это уже доделано. Или вот дроссели питания выходного каскада (железо ОСМ-0,16). А вот и макет собтвенно, выпрямителя. Тут всё просто - анодник подаёт напряжение порядка 2100в на газотронный мост из газотронов ГГ1-2/5. После моста сразу же - 6мкф 3кв КБГ-П, после - первый дроссель, за ним - 100мкф 3кв К75-40А, после второй дроссель - за ним ещё такй же кап. Дроссели порядка 1Гн (у первого зазор больше чем у второго) - после экспериментов понял, что можно было бы смело мотать сильно на бОльшую индуктивность, но посути и так запредельно всё - пульсации на нагрузке (блок из 12 резисторов ПЭВ-100 общим сопротивлением 6кОм, обдуваемый вентилятором от микроволновки) составляют не более 10-15мВ, форма пульсаций - чисто синус 100Гц. Кто-то конечно спросит, почему взял именно такие газотроны? Всё просто - они были выбраны по причине их доступности, дешевизны, и что характерно, вполне доступных панелек (подходят от ГМИ-83 и их можно купить в отличии от ГГ1-0,5/5, у которых панельки гораздо более редкие и проще сразу с нуля самодельные точить, что более трудоёмко и дорого). Кроме того, они... внезано, светятся! Да, ГГ1-0,5/5, несмотря на более "красивую" форму колбы, даже в полной темноте вообще не видно что светятся, ибо полностью экранированы. А у 2/5 есть вполне себе такое "окно" из сеточки, через которое разряд весьма ярко виден. Ну и последнее - запас по току, что оказалось весьма полезно (не факт, что более слабые газотроны выдержали бы такое издевательство, как работу сразу на кап 6мкф после моста!). Да, у них есть один недостаток - это весьма злой накал (6,3в 7,5а), но учитывая общую масштабность проекта это не имеет никакого значения.. Накальники уже намотаны и работают весьма исправно.. Гоняю на макете сейчас, экспериментирую. Помехи кстати газотроны особо не производят. Поначалу были "иголки" колебательных процессов, когда мост работал сразу на дроссель, Сейчас, когда поставил сразу после моста кап, это явление ушло как класс. Да, вот так светятся газотроны во время работы. Глазом конечно не так ярко - но тем не менее. Ртутные были бы ярче и красивее, но они дороже и более редкие, увы. Вообще, есть идея собрать газотронный выпрямитель и для драйвера - да ладно идея - уже закуплены ГДРовские газотроны G10/1DV (которых с лихвой хватило бы и на саму ГУ-48, но они будут запитывать драйвер, да. Вот такие. Да, у них американский цоколь аля та же 811я, 300В и иже с ними, что весьма удобно (панельки есть любые и в огромном кол-ве, я себе заказал тоже байонетные, и колпачки на анод тоже). В общем, вот такой проект. Ещё предстоит намотать ТОННЫ железа буквально - моточные изделия под весь драйвер, ну и конечно - выходники - на стержневом железе ОС-2,5 (стержневые трансы со скруглённым керном - будет удобно изготавливать каркасы и мотать тоже!). Вот их фото. В общем, как-то так. Кто дочитал, тот молодец. Принимаю конструктивную критику (а не всякое "зОчем, нахрена, если есть шЭсть_пэ_тройка" или подобное), ну и конечно - последнее на данный момент видео из цикла видео про этот усилитель на моём канале, как же без этого.

Краткие итоги нескольких предыдущих насыщенных дней: Схемотехника данного усилителя, как и его предка, себя полностью оправдала во всех моих ожиданиях. Перенос усилителя на новое шасси с переводом выхода на прямонакалы, переводом драйвера на индивидуальное поканальное анодное питание, заменой выпрямителя смещения на ртутный газотрон оказались чуть более затратными по физическим и эмоциональным аспектам, чем я планировал ранее, но результат того стоил! В итоге имею довольно универсальный по применяемым лампам и прекрасно звучащий усилитель, способный справляться с моими рупорными АС. В выходной мощности я ничего не выиграл, так как трансформаторы не менялись, а режимы ламп плюс-минус идентичные, зато улучшил контроль АС, имея более низкоомную лампу на выходе. Почти два дня ушло у меня на "разборки" с БП смещения, и в итоге я вернулся к концепции, применённой в предыдущем усилителе. Она мне ближе всего по результатам субъективной оценки звучания. Подробнее расскажу, если будет к этому интерес. Хотел бы только отметить факт, что все данные наработки и опытные замечания имеют сугубо индивидуальный прикладной характер, то есть работают прекрасно у меня в системе, но могу не работать у других. Прошу это учитывать и не судить огульно с высоты собственного мнения ). Результатом я очень доволен и это самое главное! Хочу выразить благодарность всем тем людям, кто помогал мне комплектующими, дельными советами, подсказками и разумной критикой! Ваш вклад будет звучать каждой нотой музыки, которую я слушаю душой и сердцем!

Долго-долго занимался реконструкцией усилителя/линейного преда/с выходом на наушники, на "правильных"лампах. 124+45, БП с стабилизацией анодного через 6п45с в триоде. Наконец - первая проба "на звук", поскольку под рукой случайно Бионоры, то с ними.

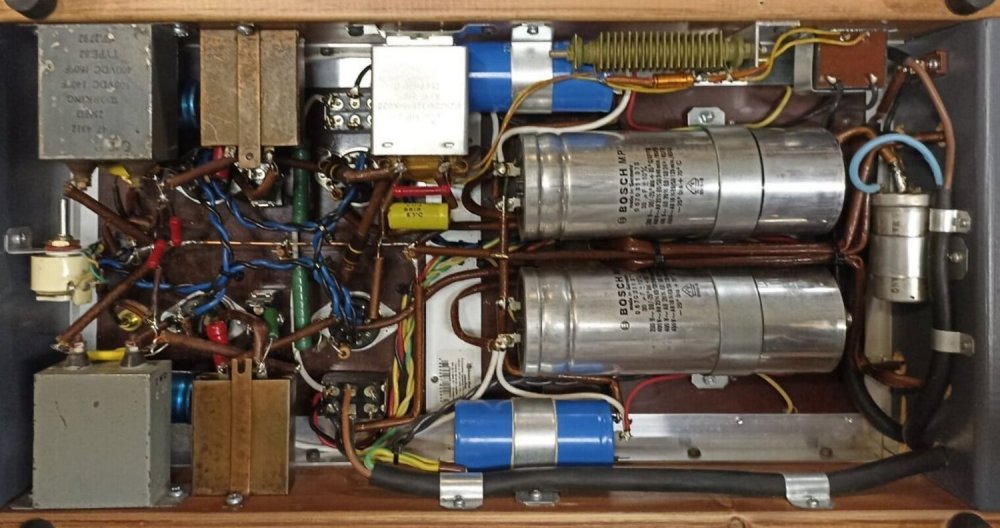

Как то попались мне УС REGENT 60 в очень плачевном виде, пришлось привести в порядок.

Мой опыт общения с 300В таков: В 90-х годах, работая в одном из салонов по продаже хайэнда, имел дело с небезызвестным усилителем Cary 300SEI. Это однотактный интегральник, имеющий историю и своих почитателей. Работал этот усилитель в связке с Klipschorn и Heresy II, и звучало это с определённым шармом! Отлично слушался старый джаз, блюз. Тогда я и заинтересовался этой лампой и вообще прямонакалами. 300В были производства Cetron, если память не изменяет. Чуть позднее появился ещё один серийный аппарат на 300В - это Manley 300B SE/PP Classic и Retro (с кенотронным выпрямлением). Данный вариант меня к удивлению ничем не поразил и даже было непонятно, где тот самый знаменитый "вкус" трёхсотки!? В нём были установлены уже 300В Sovtek. Ещё через год-два я решил уже собрать что-то в совершенно другой концепции и вот тогда почувствовать как должна звучать 300В! В качестве схемотехнического прототипа был выбран Шишидовский вариант из Вестника. Закуплены моточные, изготовлено чисто медное шасси из листа 5мм (в Туле изготавливали на заводе), полный фарш из BG по кругу и Riken Ohm, переменник TKD, который потом переключил в L-аттенюацию. В итоге получилось следующее - 6SN7 в SRPP работал на 6F6 в триоде с межкаскадником Tango NC-20, далее 300В Светлана (оригинальные и новодельные WE 300В я так никогда и не имел возможности послушать, только пощупать в красивой коробочке))). 300В работала на аморфный выходник Tamura F7002 (c номером могу уже ошибиться, но серию помню точно). Анодно питание - Транс и дроссель от Sowther, кенотрон 5U4G, естенственно WKZ (куда же без него в те времена золотые!). Играло это чудо-творение на рупорные реплики TP1 от Lowther c EX2, EX4, PM2A и PM6A. Тогда я увлёкся разработкой рупорных АС на ШП и продукция Lowther во всём ассортименте прошла через мои руки, кроме DX-серии. Некотрое время потратил на доводку этого усилителя, варианты коммутации межкаскадника (благо там есть возможность переключения) и понял, что это не совсем то, что хотелось бы получить от идеального однотактного усилителя. Вкус есть, а насыщения музыкой нет! В те же времена я заитнтересовался и 2А3, зная хорошо Артура и начитавшись Class A. Была собрана пара усилителеей разных по схемотехнике на этой лампе. В простейшем варианте один был даже двухкаскадным на 6SN7+2А3 на моточных Sowter, а второй - трёхкаскажный по аналогии с Шишидовским. Так вот, самый простой усилитель на 2А3 в пух и прах переиграл монстра на 300В, не оставив ему ни единого шанса. Так я и влюбился в 2А3, сочетающую в себе потрясающую музыкальность, близкую мне сигнатуру и вполне приемлемую мощность для используемых АС. В отличие от 2А3 300В всегда у меня звучала более жирно, окрашено и размашисто. Для джаза и блюза это было однозначно хорошо, но для академической музыки, рока - это большой минус! Тогда я ещё не работал с бестрансформаторным питанием и фиксированным смещением и, возможно, не до конца раскрыл потенциал 300В. Далее, в конце 90-х на рубеже 2000-х уже был собран мой предыдущий Лофтин на 2А3. Сначала он работал в трансформаторном варианте питания анодного, потом быо переведён на ОППВ, затем на удвоитель бестрансформаторный, затем появились выходные трансы - произведения искусства от Дмитрия (ULF), Никита их хорошо помнит! ))) Ну и поехало- понеслось... Итог: 300В очень хороший прямонакал, дающий достаточно много качественной выходной мощности, имеющий специфический почерк звучания - окрас, придающий шарм некоторым музыкальным жанрам. 2А3 для меня - королева, с аристократической сдержанной подачей, выверенной до мелочей, борлее нейтральная и универсальная с прекрасной музыкальной сигнатурой. Надеюсь, что смог донести результаты своих опытов в понятной форме.

Вести с верфей. Промежуточные итоги. Усилитель собран и уже трудится второй день. На днях ожидаю прибытия 2А3, а пока слушаю с Sylvania 6V6G. Кстати, сделал так, что усилитель легко принимает многие выходные лампы, естественно с оперативной подстройкой смещения. Можно ставить 45, 2A3, 6V6, 6F6, 6L6, KT66, 42 и 807 c переходниками. Мне это показалось удобным и потому врезал два комплекта панелек (октальные и UX4). Звучанием доволен и жду прямонакалы! Провёл некоторую качественную модернизацию, как и планировал, даже больше - сделал индивидуальное питание для входного каскада, поканальные СLC фильтры. В основном использую неполярные бумажные ёмкости, электролитов минимум, и те “звучащие” и проверенные практикой. Выпрямление смещения на газотроне 83, анодное - 872. Чуть повозился, чтобы при таком малом токе в ОППВ зажглись обе половинки. Анодное получил даже больше, чем планировал по расчётам (308-310В для выходного каскада и 312-314В для входного - и это для бестрансформаторного ОППВ) чем очень доволен. В общем, компромиссов всё меньше и меньше.

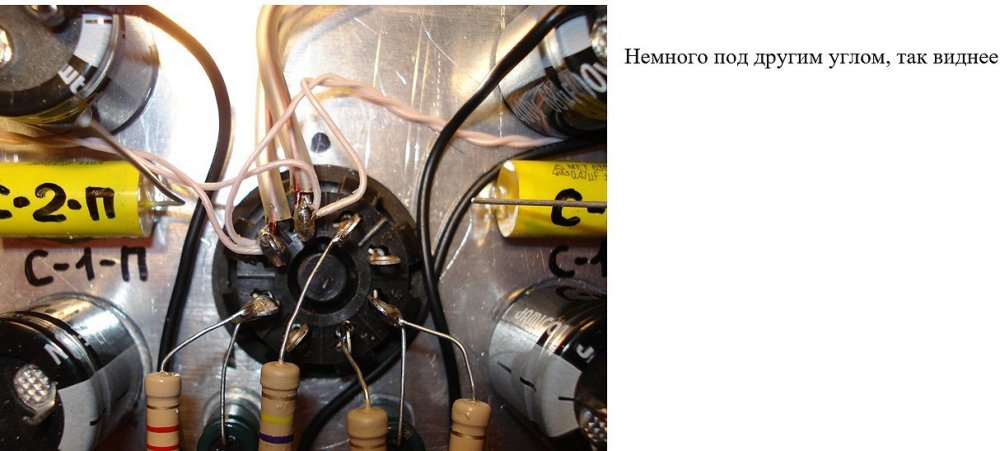

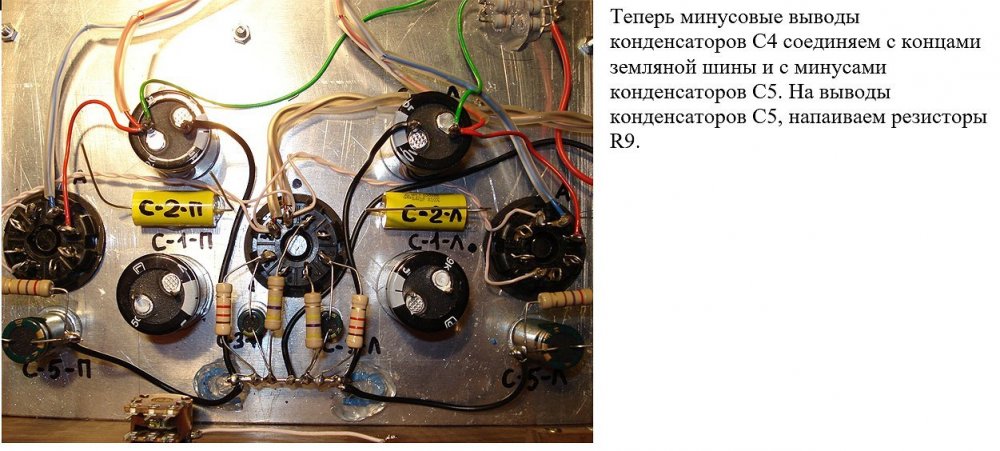

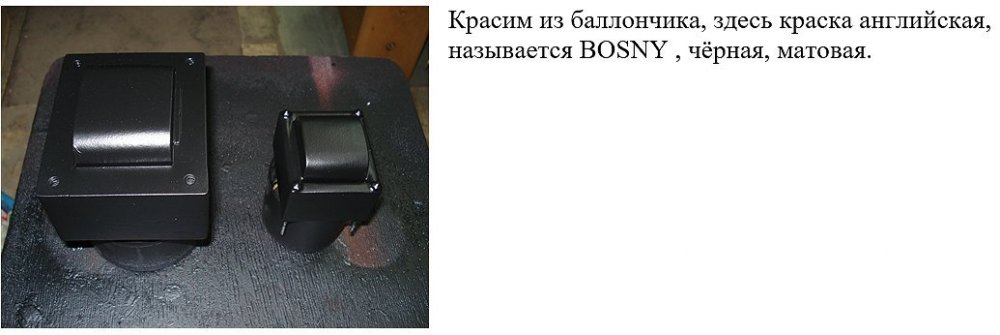

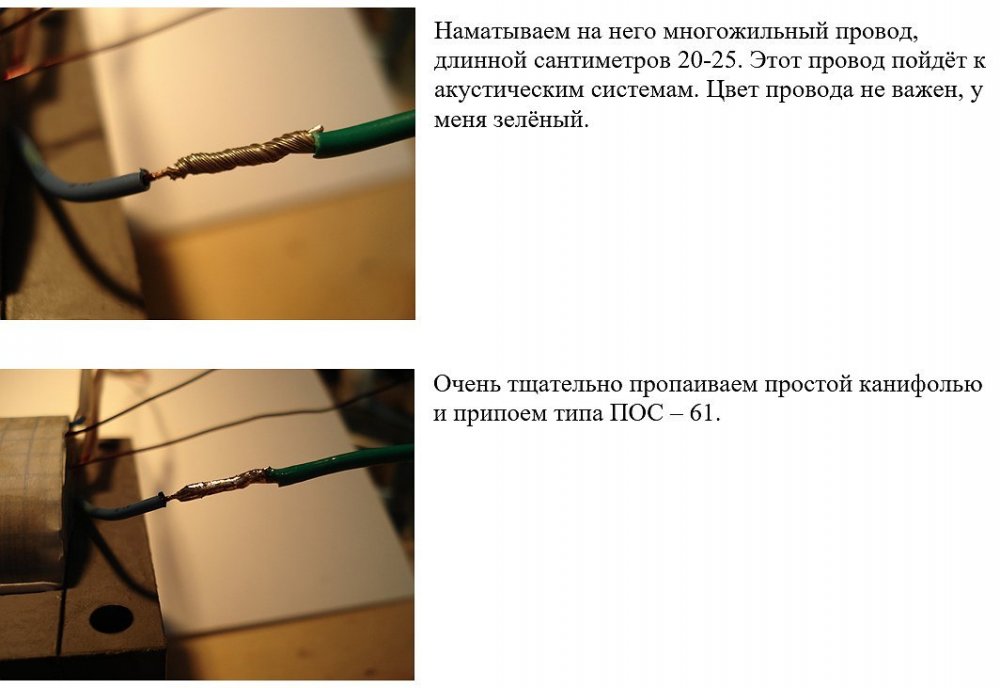

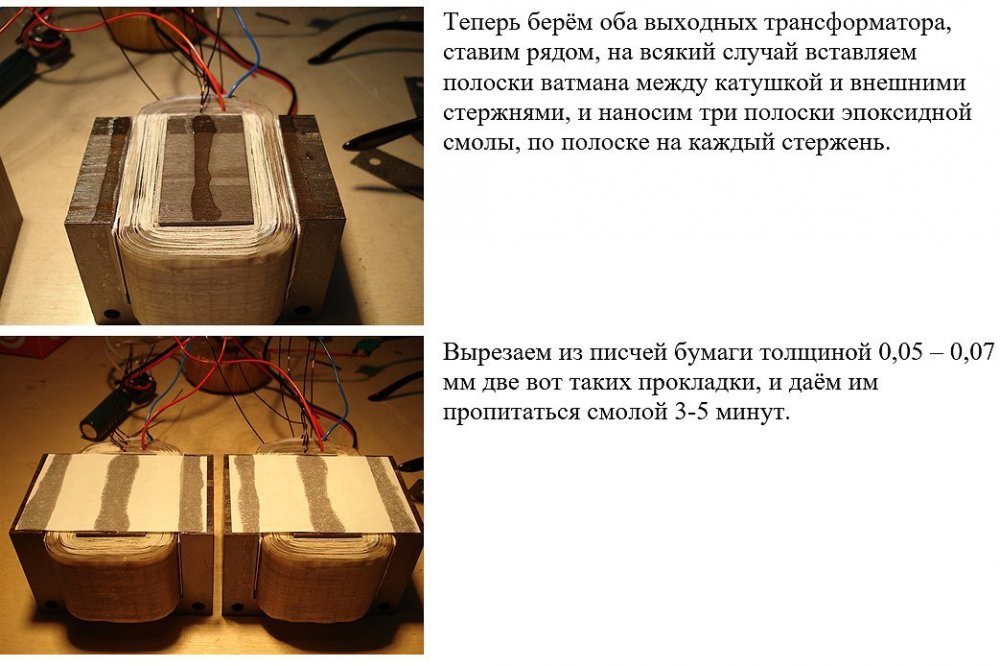

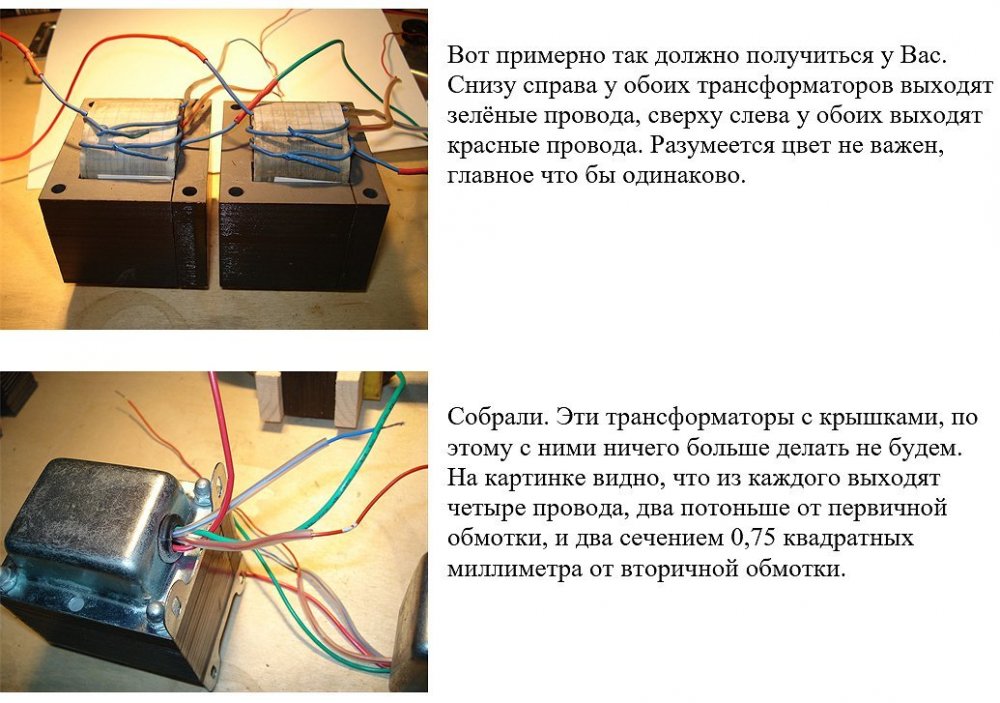

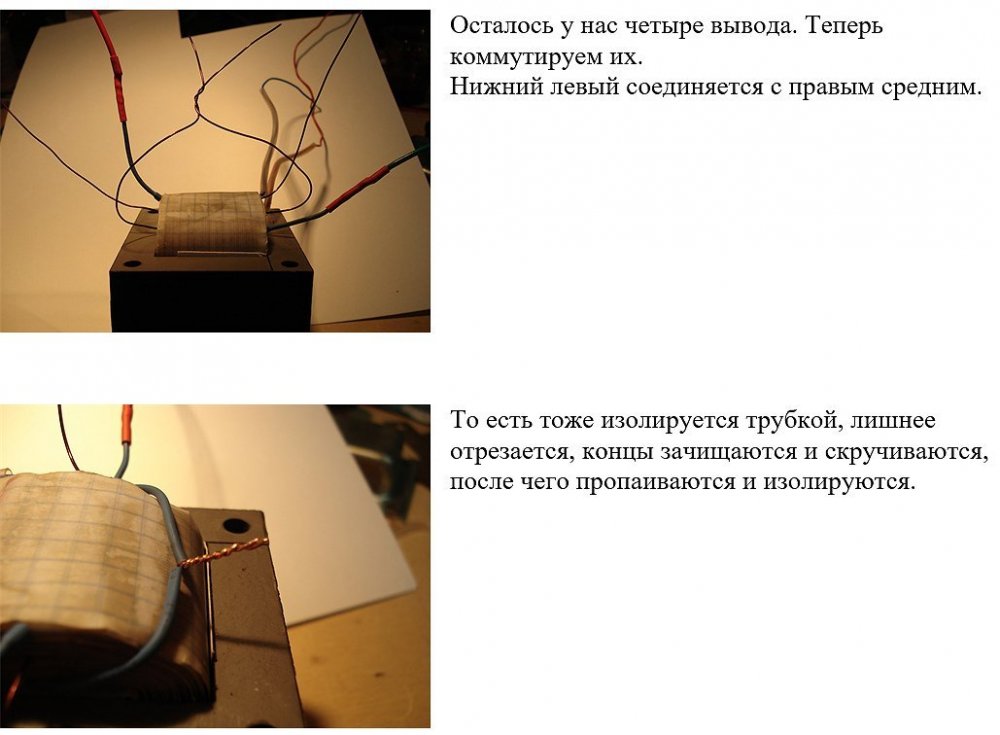

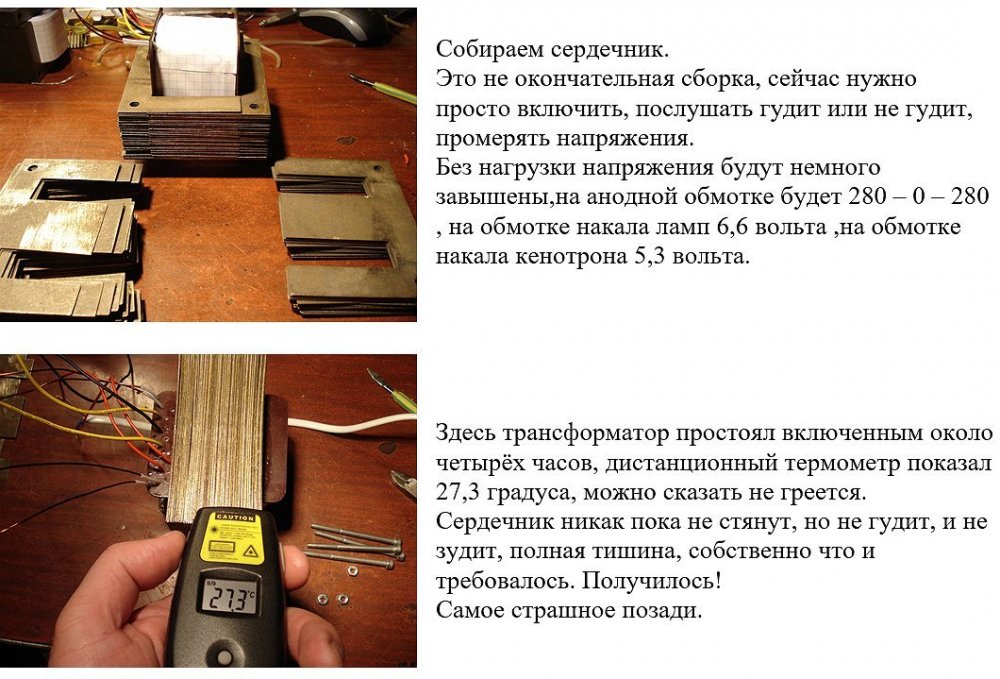

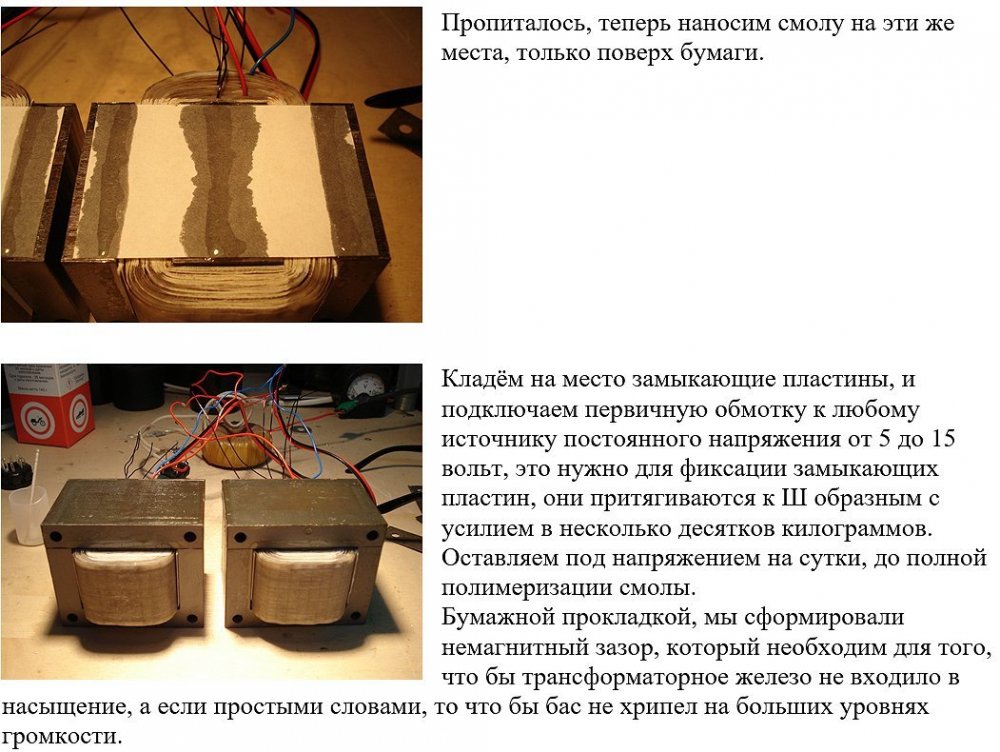

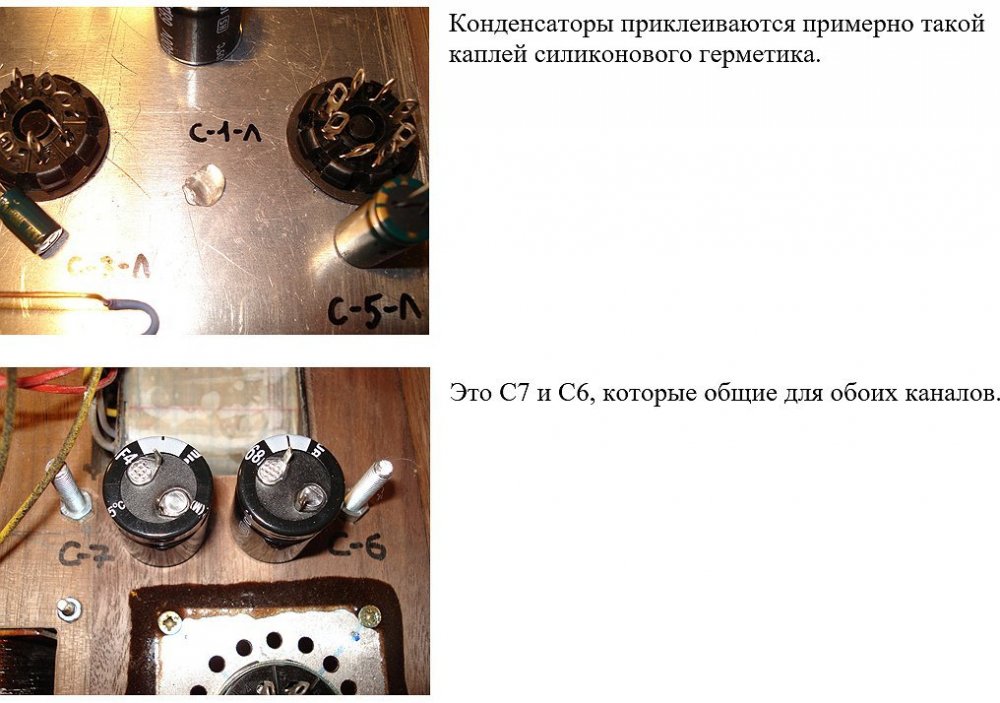

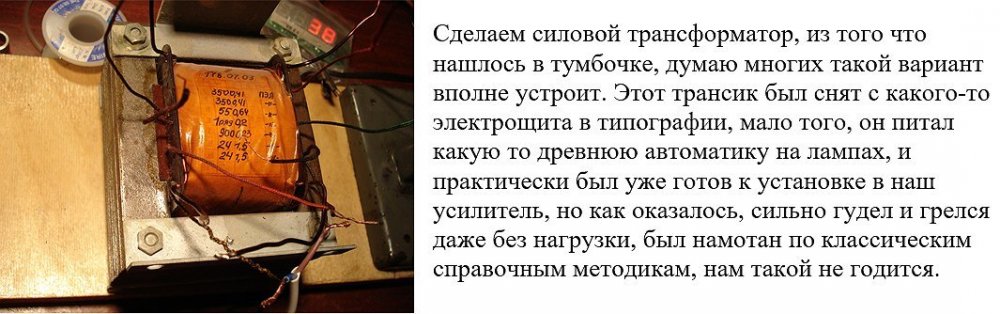

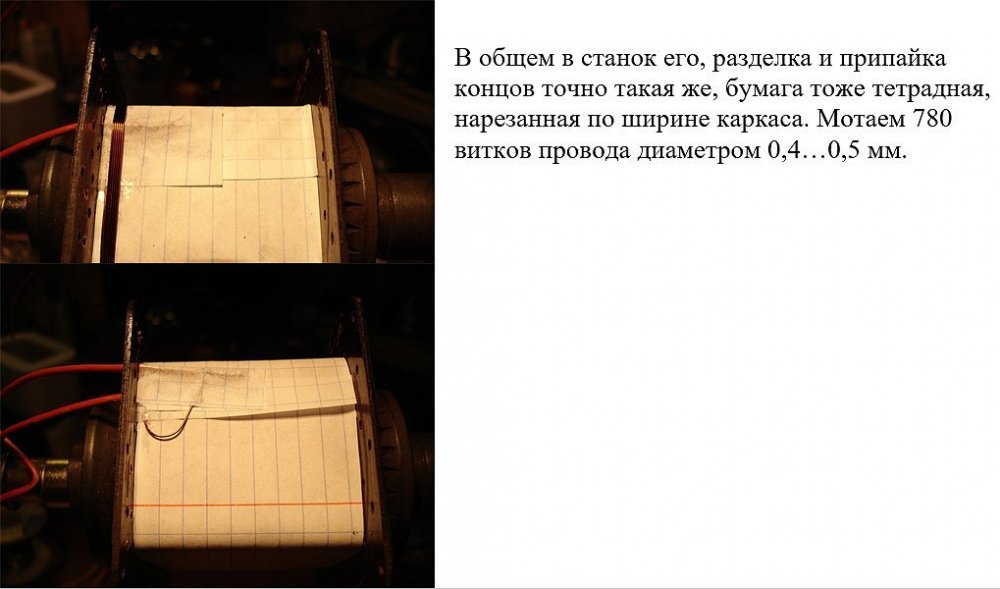

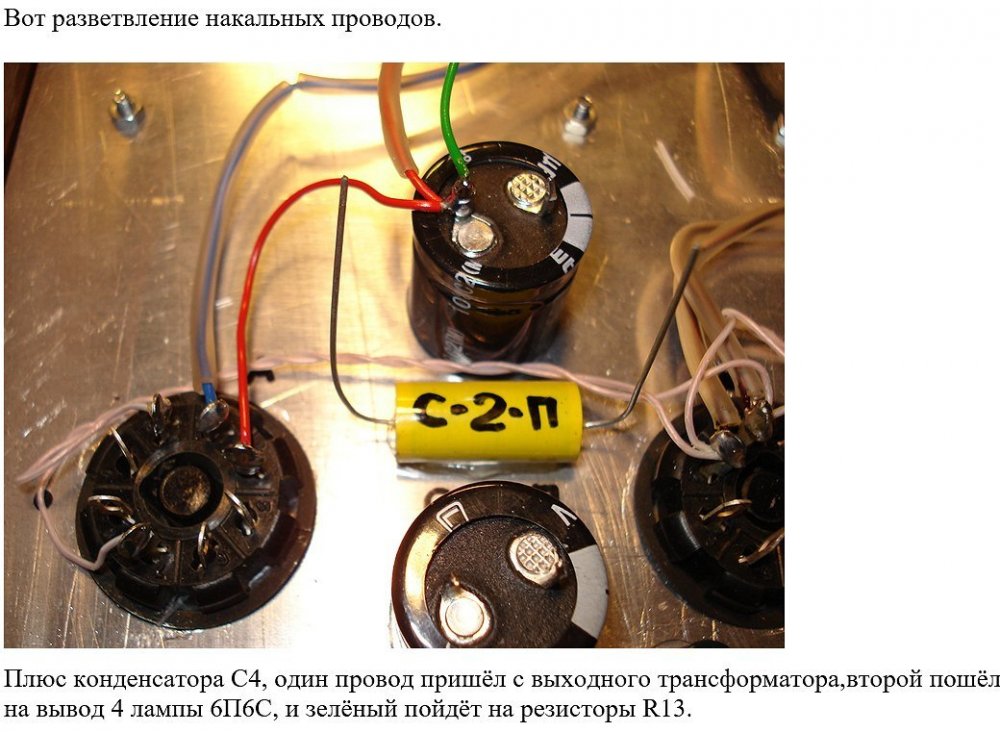

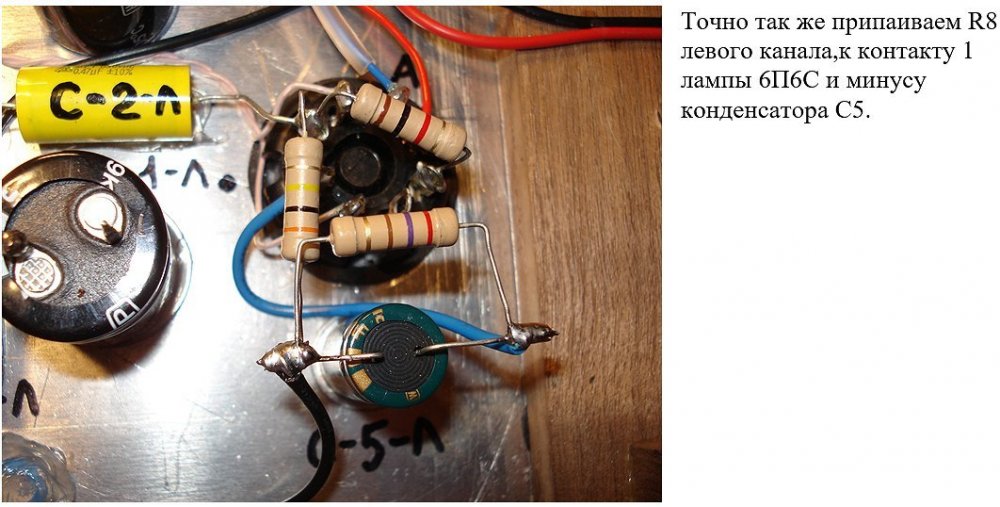

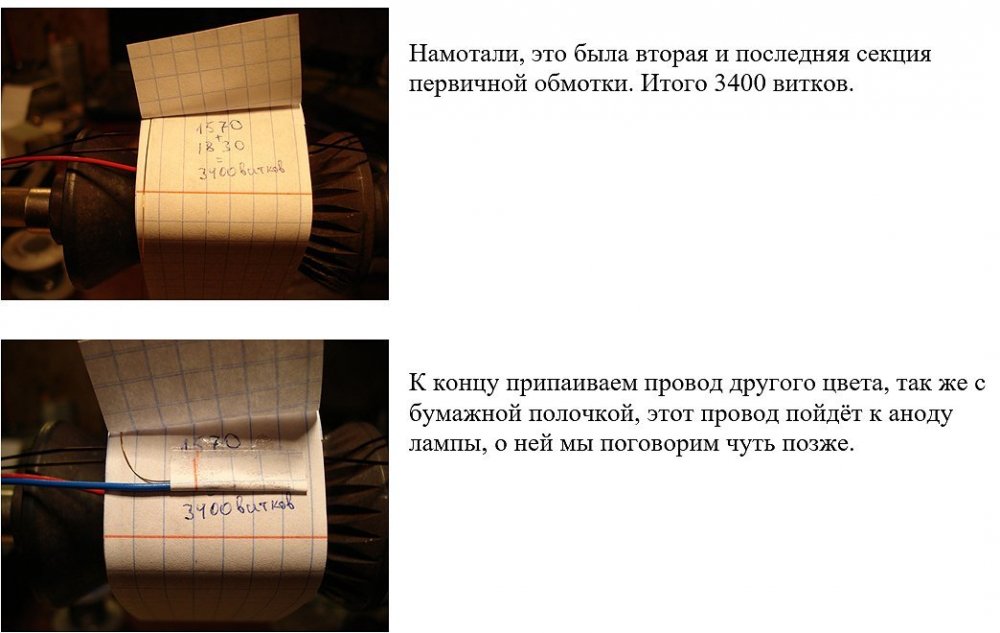

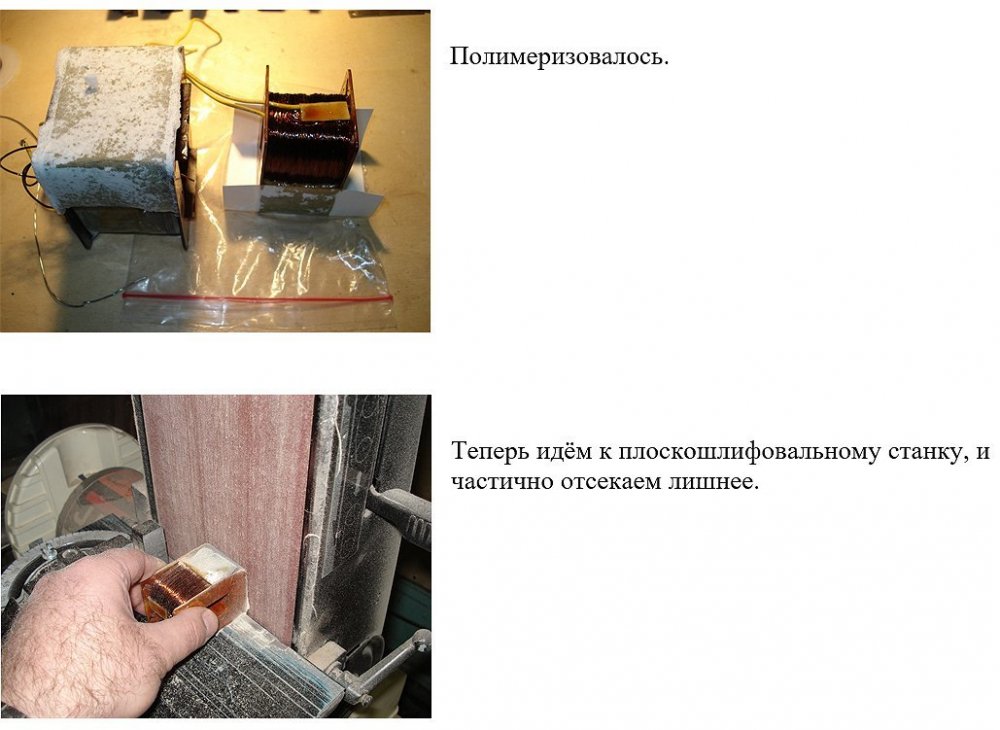

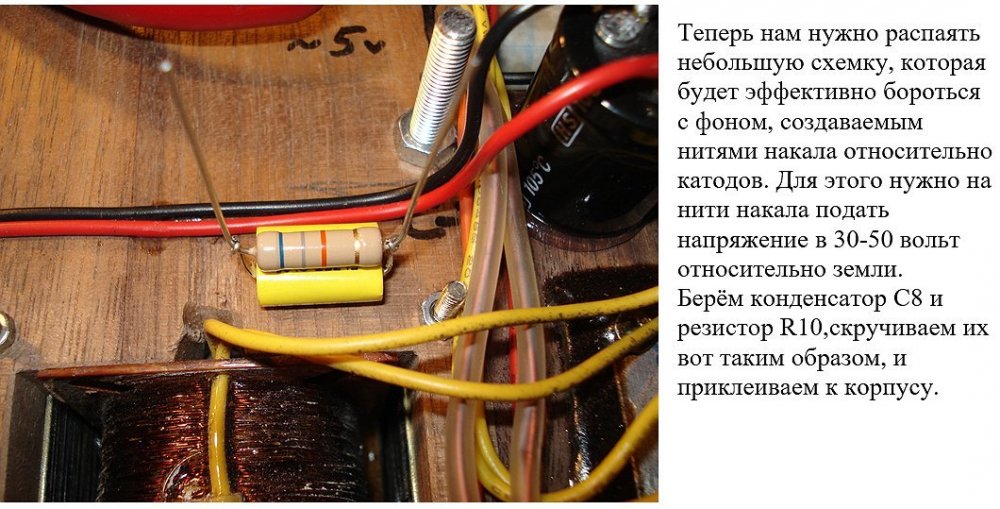

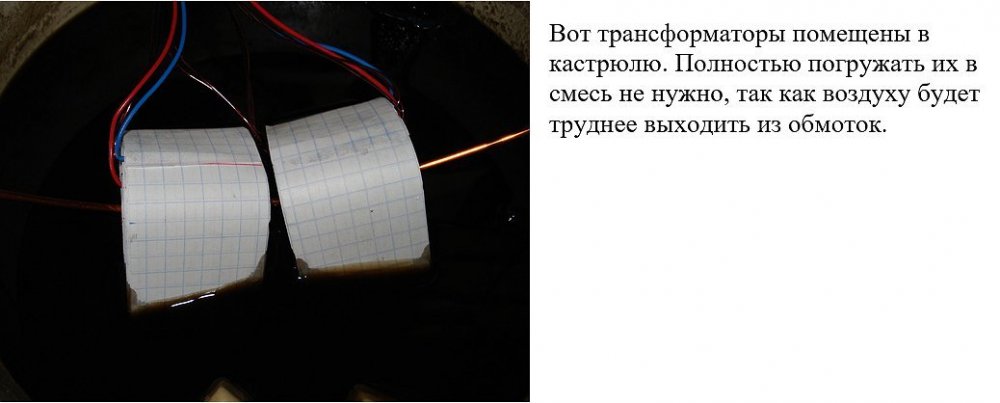

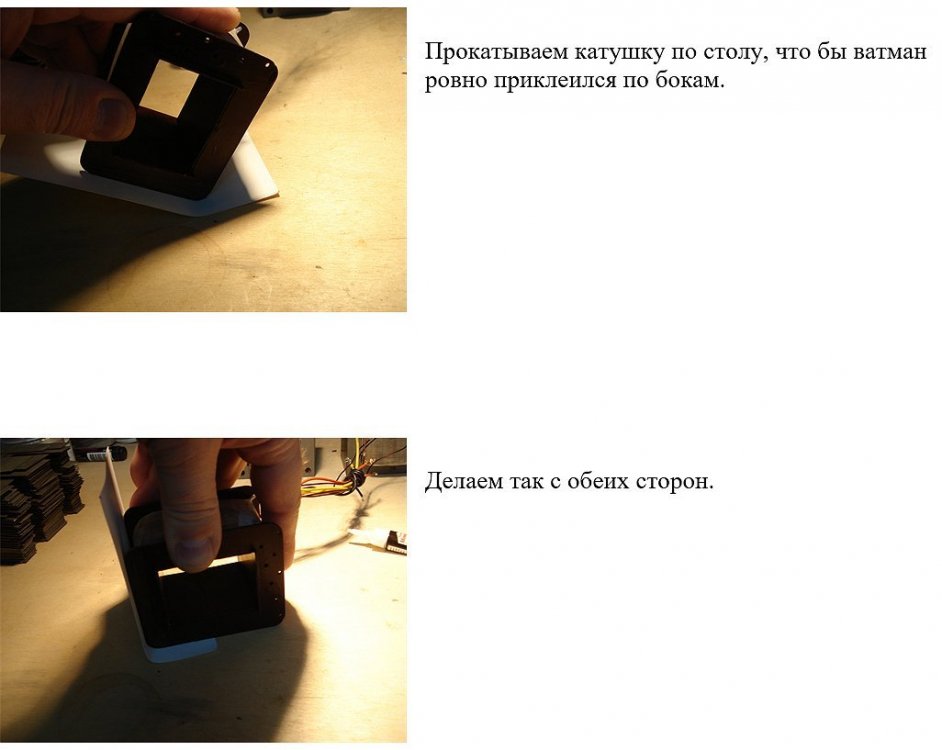

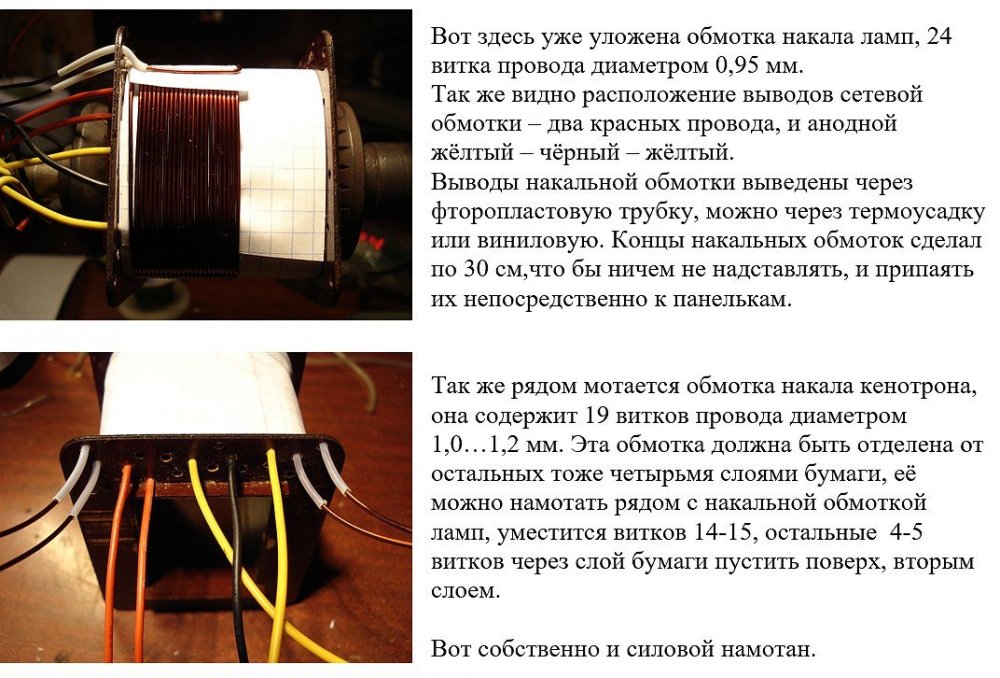

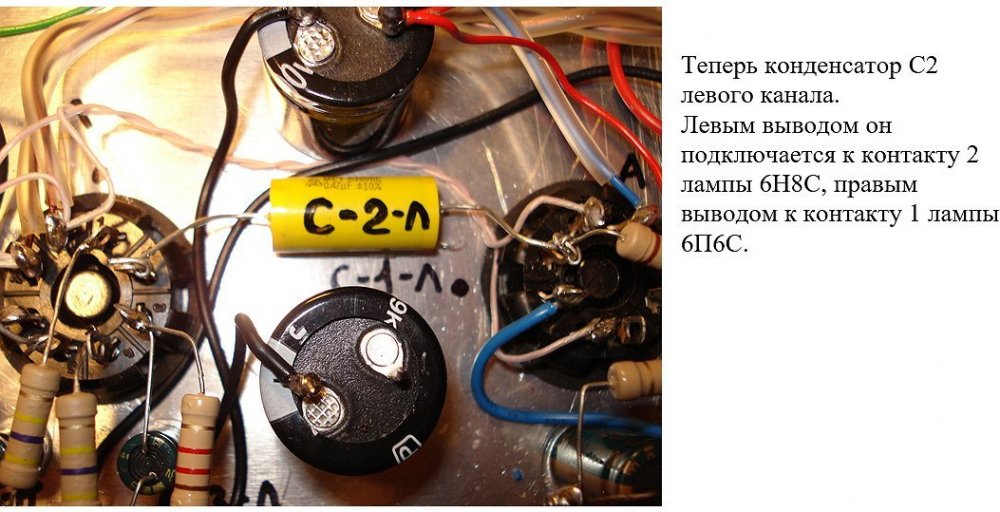

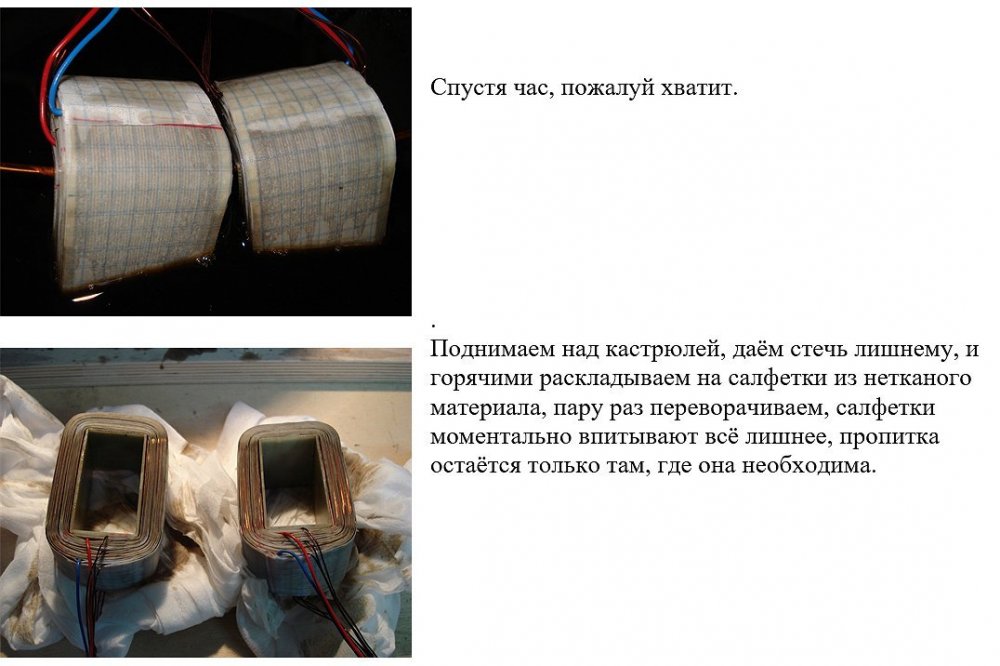

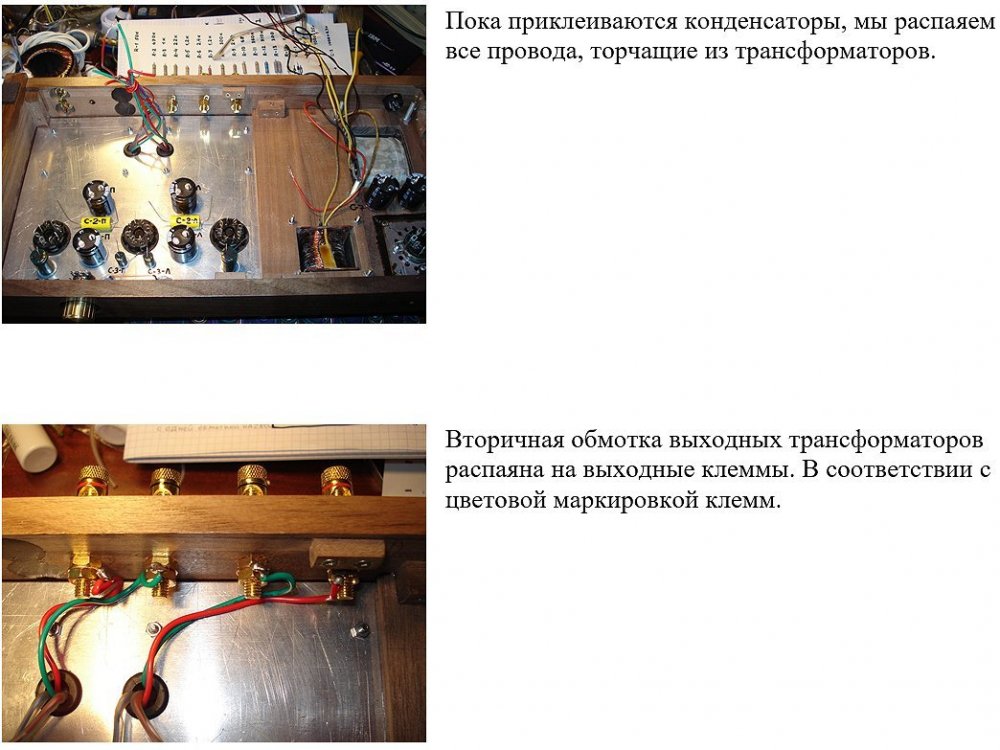

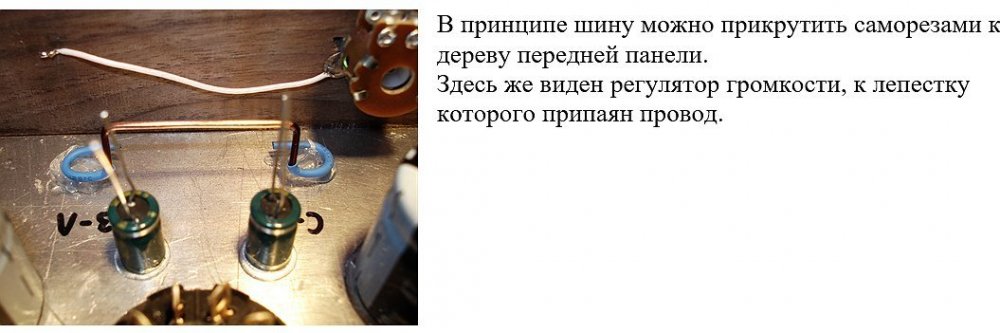

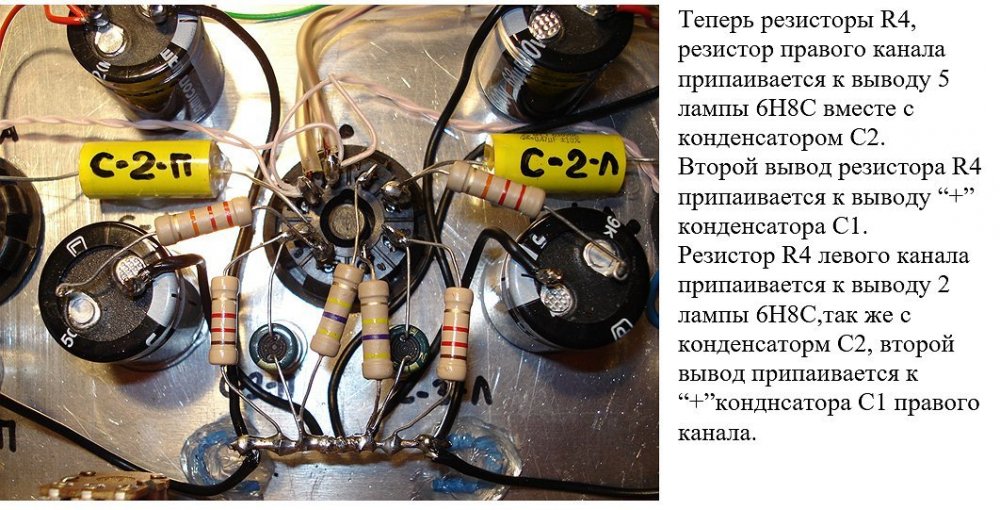

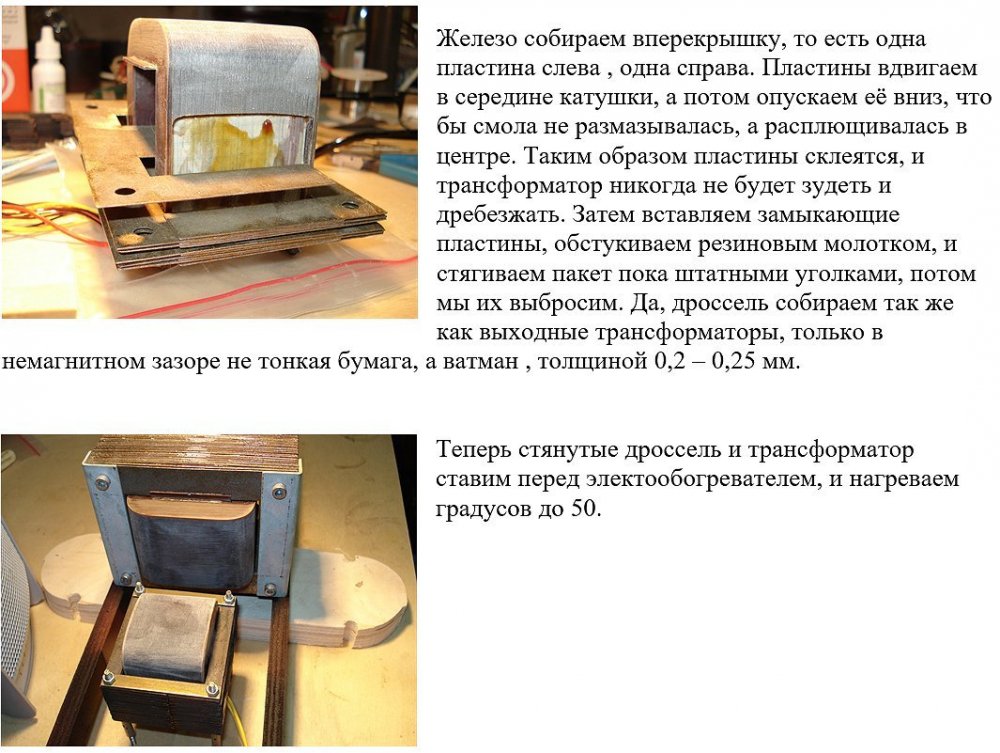

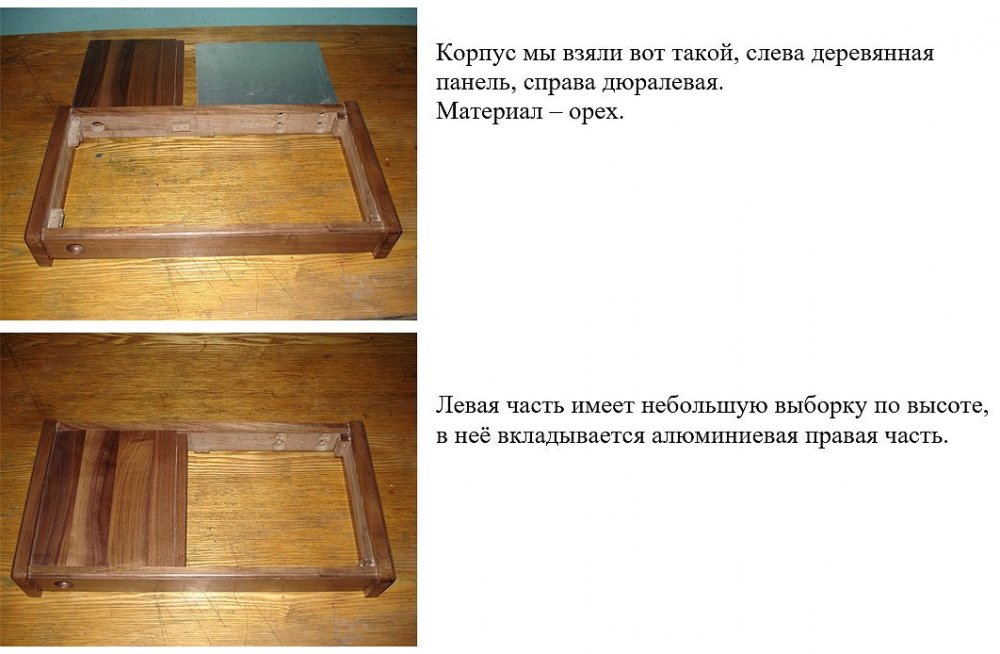

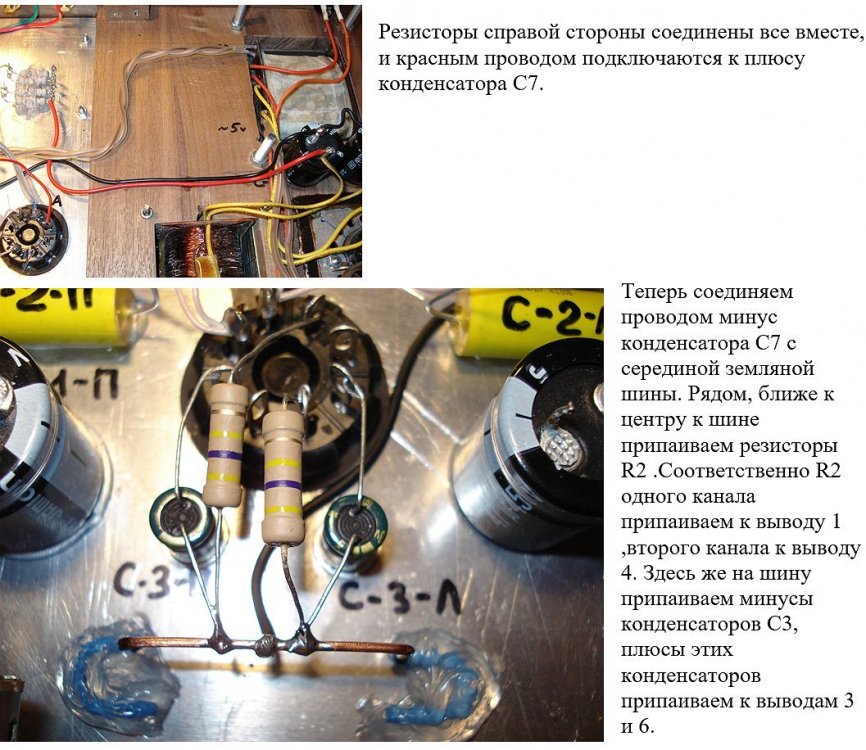

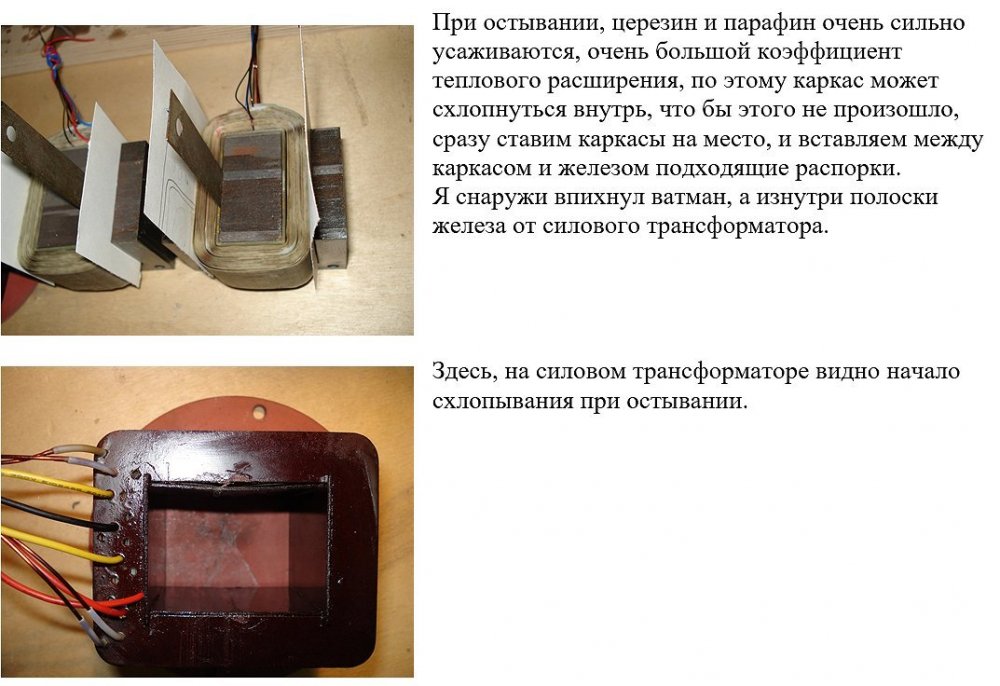

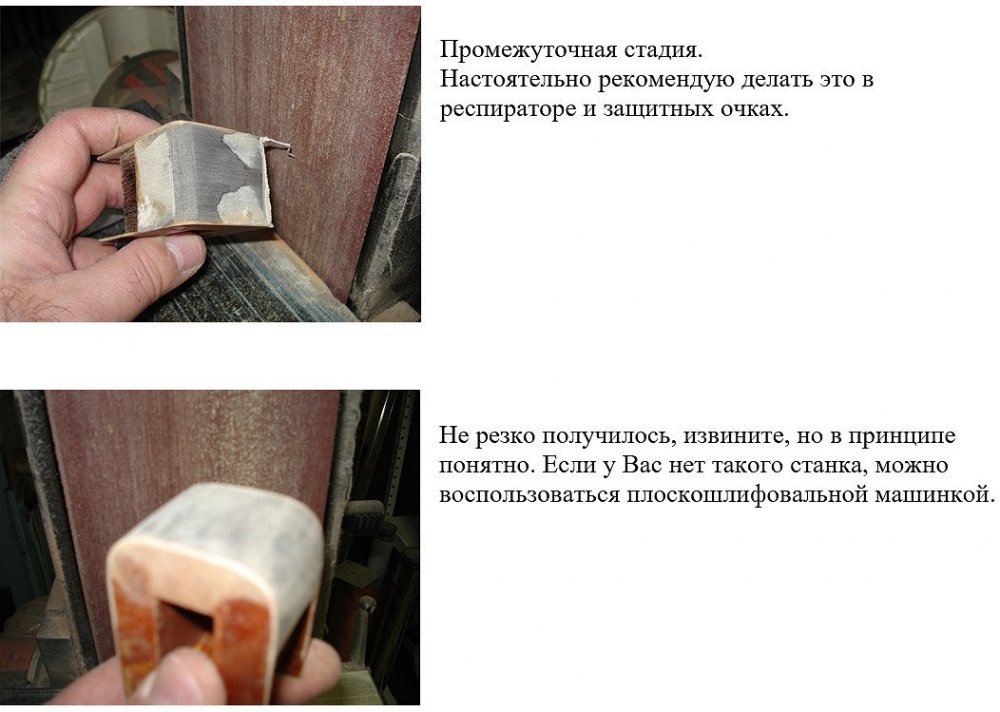

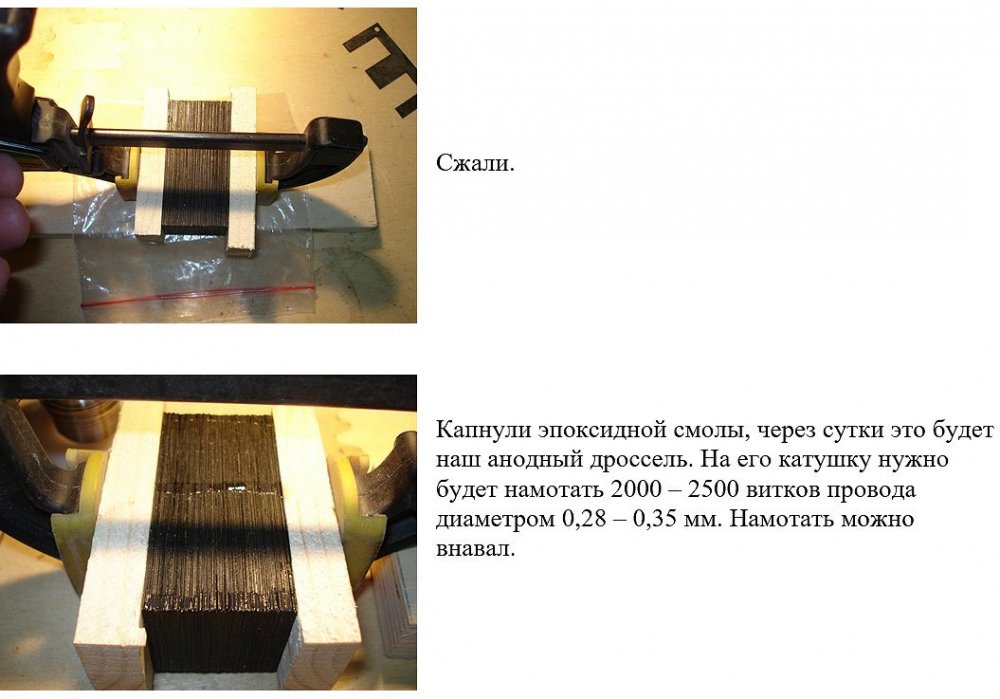

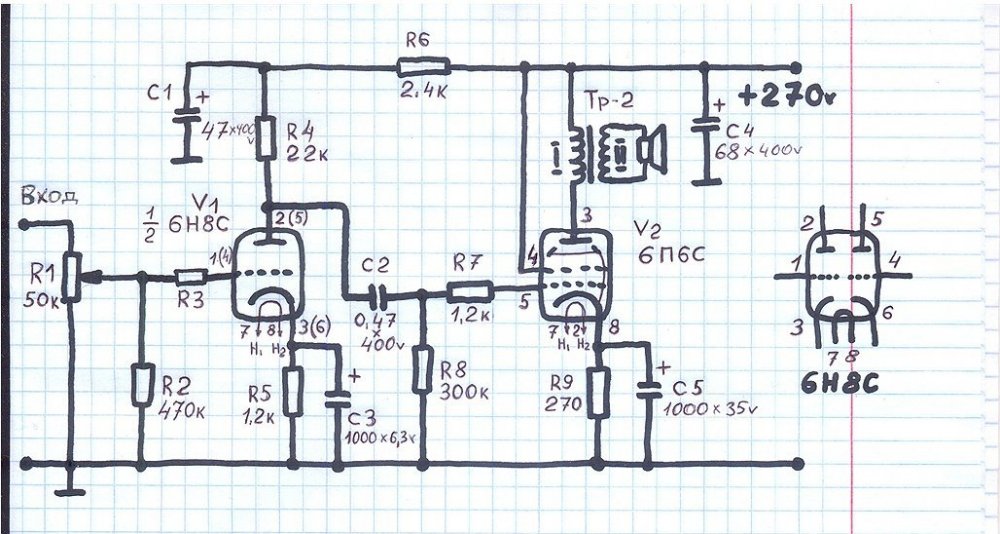

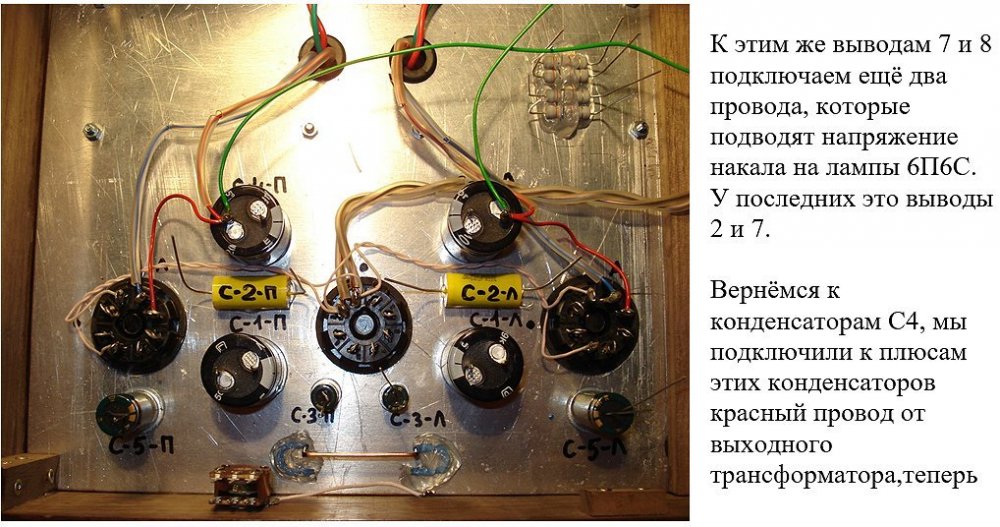

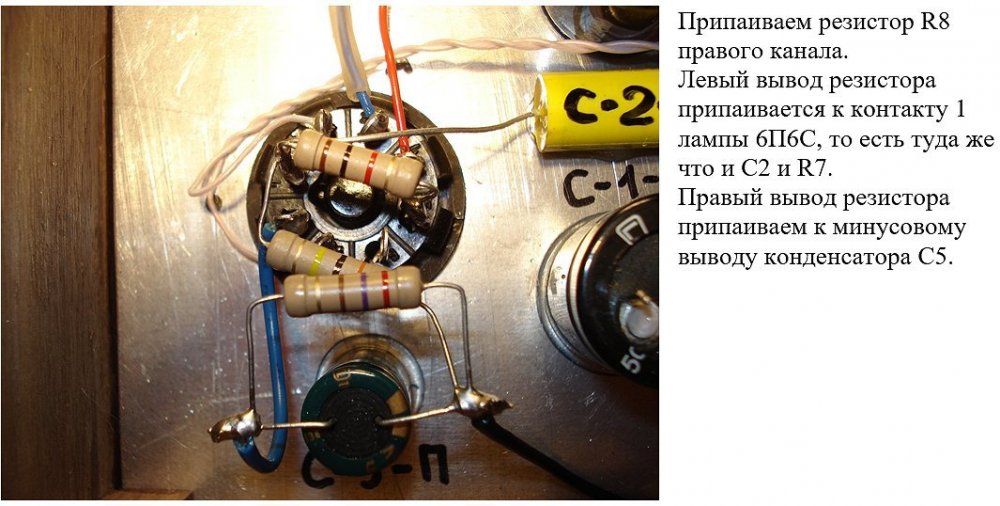

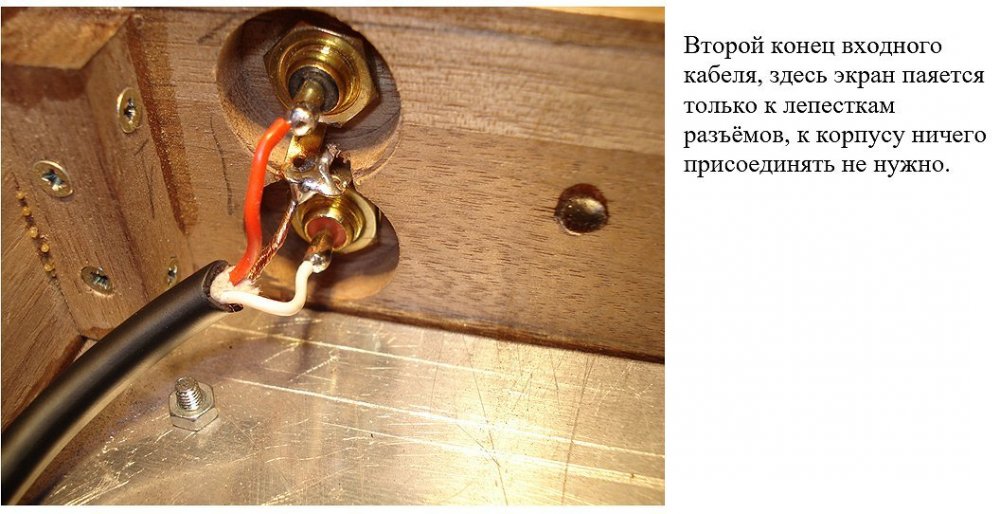

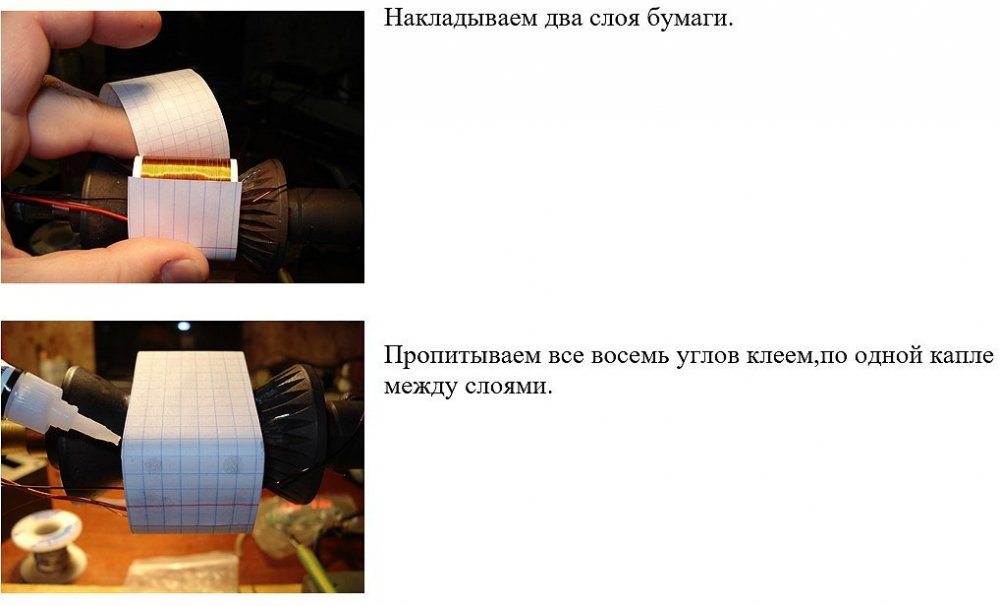

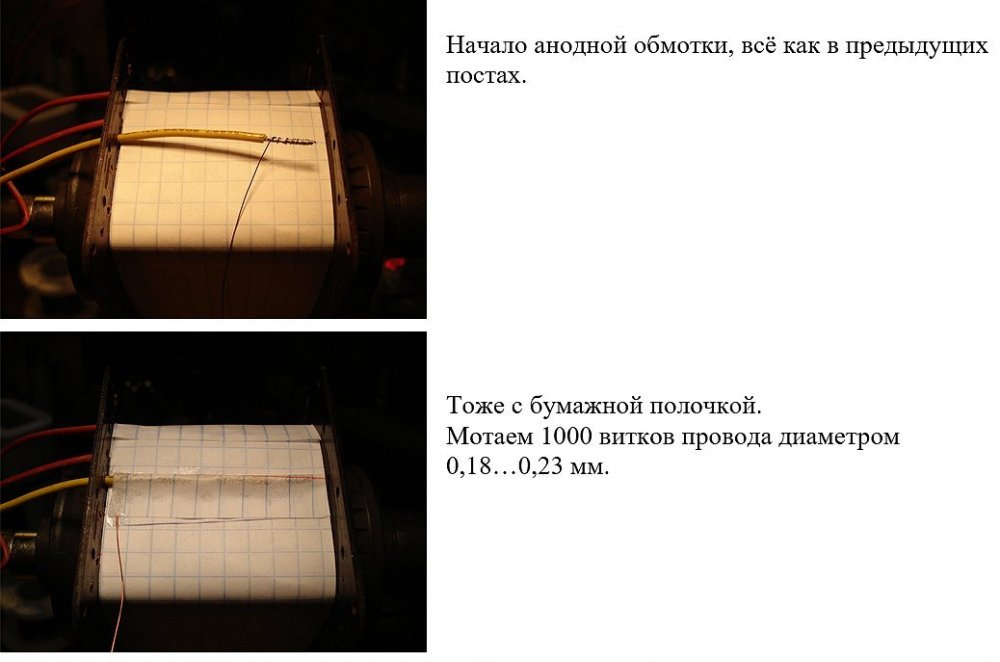

Добавлю несколько фото процесса.

Тут еще многое зависит и от репертуара, и от восприятия. Если брать БСО, там напротив духовой группы, особенно если в яме, давление большое, может доходить децибел до 130. Но в зале реальная громкость – на уровне 70 – 90 децибел, очень редко можно намерить выше (а если это театр с ложами, то в ложах тише чем в партере), поэтому даже если какая-то сволочь рядом просто разворачивает шоколадку, другим слушателям это мешает. Ну ладно, пусть будет в пиках 95. По "полосам". Считается, максимум мощности БСО (а она достигает 70-90 акустических ватт, это много) сидит в диапазоне 250 гц – 2 кгц, Ниже 250 и выше 4…5 кгц статистически идет спад примерно 10дб на октаву – это я к тому, что на акустической музыке спектры не такие уж стремные. И что ширик в этих условиях? Тот же АЕР способен уложиться в диапазон от 90…100 до 20 000 гц с неравномерностью в 3 дБ ( нет, не по оси, где-то 20-30 градусов от рожка), реальная чувствительность у версии с электромагнитом 105..107 дб на ватт/метр (110 – лукавство, нет их там). Тем не менее, первого ватта даже в 2.5…3 метрах от динамика нормальному слушателю более чем достаточно, включая запасы на пики, тем более что обычно стерео, а стало быть, излучателей два. (Другими словами, воспроизвести с чувствительным шириком БСО практически в полный рост – вполне посильная задача даже для однотактного задохлика на какой-нибудь 45 лампе.) Используя эффективный тыловой рупор, на такой подводимой мощности из динамика типа Лаутер-АЕР-иже с ними - можно вытащить как минимум октаву, то есть 50, иногда даже 40 гц, а с мастерством на уровне Норманна еще ниже. И тогда - какие проблемы? Вся академическая музыка, опера, акустический (и не только, вообще говоря) джаз, честная этника и многое другое – вообще без проблем, включая даже некоторые «электронные» жанры, причем достаточно громко. (Для справки: длительное воздействие звука с давлением выше 85 дБ может привести к необратимым повреждениям слуха. Это не я, это гигиенисты.) Не обязательно вести речь только об условно-пафосных ШП. Даже если динамик не вполне ШП – всё равно можно сохранить за ним практически всю музыку, от первых обертонов баса до основных верхних тонов ВЧ, а остальные красоты поддержать условными «сабом» и «твитером», главное чтобы основное цвело из одного куста. Считается, что для акустической музыки полезно, чтобы где-то 120 гц – 12 кгц (а лучше 80 гц -12 кгц) воспроизводились цельно, без нарезки по полосам. Довольно много шириков, которые формально с этой задачей справляются. Гораздо меньше шириков, которые справляются с этой задачей неформально, практически безоговорочно, однако и такие существуют. С другой стороны, можно и нарезать, кто ж мешает, и даже сделать это практически незаметно (и даже вообще незаметно, если фильтровать на полосовой усил в цифре). Речь просто о том, что без этого можно обойтись, и многим такой вариант заходит лучше. Ну а что лучше – решает слушатель, это уже дело индивидуального вкуса, особенностей слухового анализатора, репертуара и так далее. Просто, выбрав какой-то вариант, можно ценить, развивать и получать удовольствие, однако не надо считать другой выбор ошибочным. Что в кайф, то и верно (если не вредит здоровью и обществу, конечно). Если же речь идет воспроизведении жесткого рок-концерта, техно под экстази, черного рэпа и прочего, построенного чаще на физиологических ритмах с давлением ближе к боли, там да, правдоподобие требует 120 и более реальных децибел (минздрав, всё такое: это реально разрушает). Но затачивать ламповый тракт именно под такую музыку – не понимаю зачем, тут камень рулит – более того, слуховому анализатору в этих условиях уже пох, какие там интермодуляции и прочее. Но в этом аспекте я почти не в курсе, другим виднее. Если же речь о каких-нибудь цепеллинах, флойде, Элвисе и другой классике, то 95 дб в точке прослушивания – ну разве только в пиках, да и то если выпендриться, не знаю зачем больше. Но слушатели разные, согласен, некоторые предпочитают ввалить. И вот тут наверное более адекватное решение – камень и полосовая акустика. Хозяин-барин, вопросов нет.

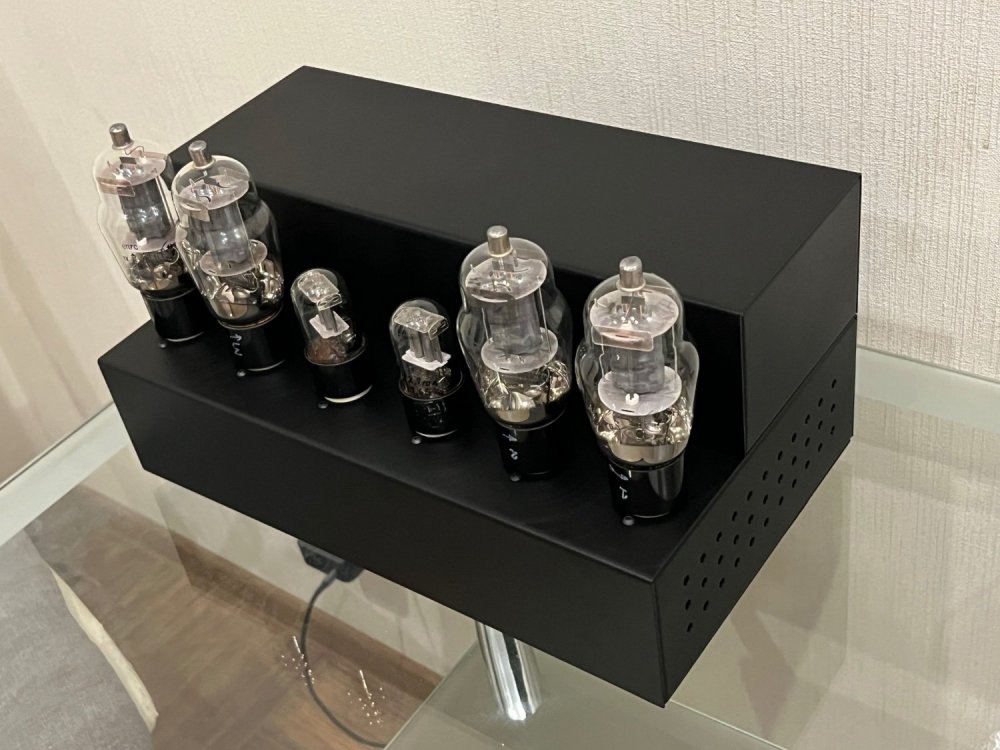

Пара моих усилителей...

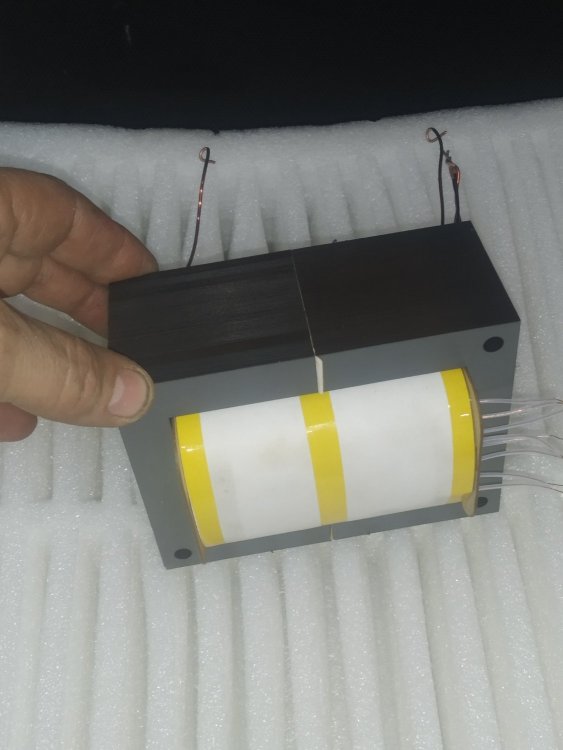

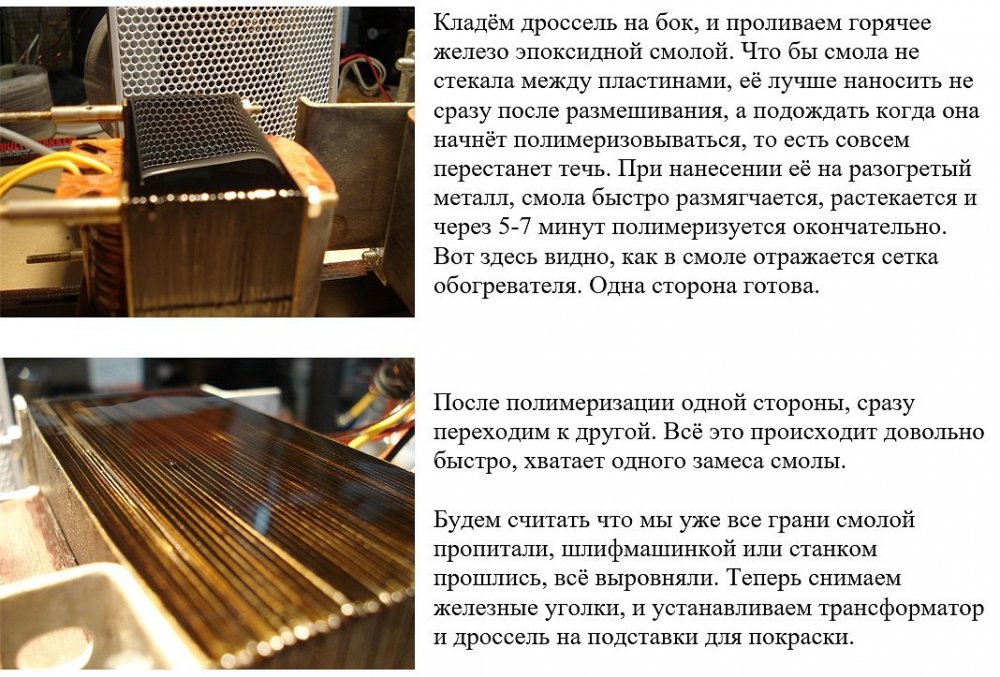

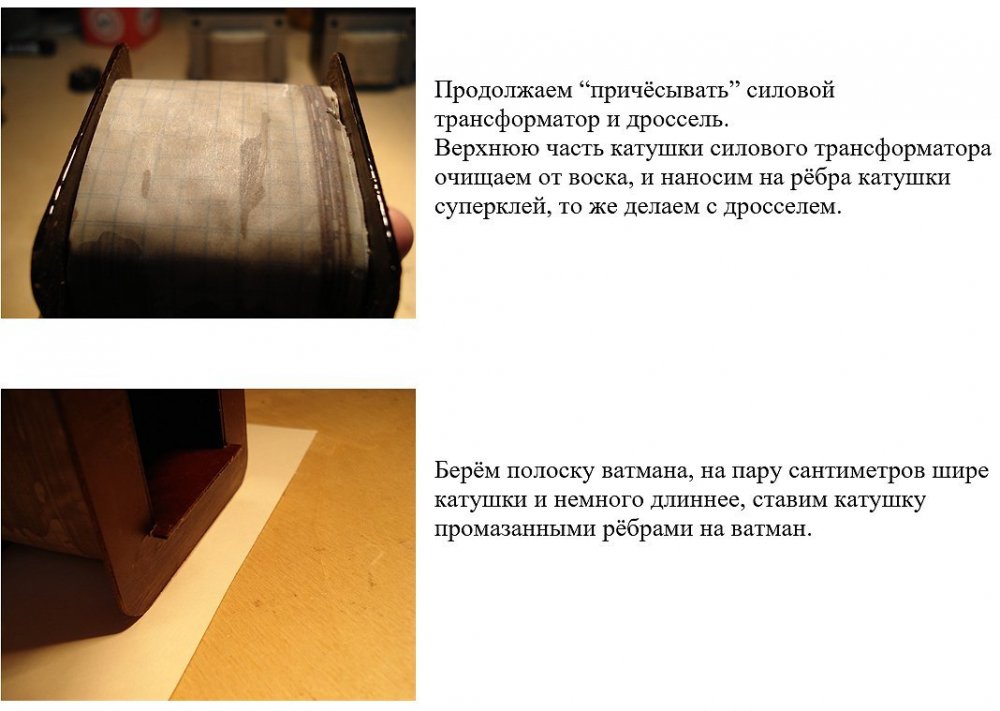

В общем новости по проекту. Схема выпрямителя анодного для выходного каскада определилась полностью - после моста будет стоять кап К75-15 на 10мкф 3кв, после дроссель с зазором 0,3мм - его индуктивность 1,3гн, после - кап К75-40А на 100мкф 3кв ->дроссель на 1,8гн (зазор 0,15мм) -> К75-40А 100мкф 3кв. Напряжение на нагрузке 2,8кв, пульсации переменной составляющей 100гц порядка 7-10мв. Также "причесал" дроссели - сделал для них нормальные колодки. Дроссели склеены эпоксидкой по зазору - теперь не издают ни звука. Ну и доделал накальники (напаял наконечники на выводы вторички - там 3 по 2,1мм провода если что намотано) и пробно накалил обе лампы. Напряжение под нагрузкой 10,5в. Далее буду экспериментировать с накалом постоянкой.

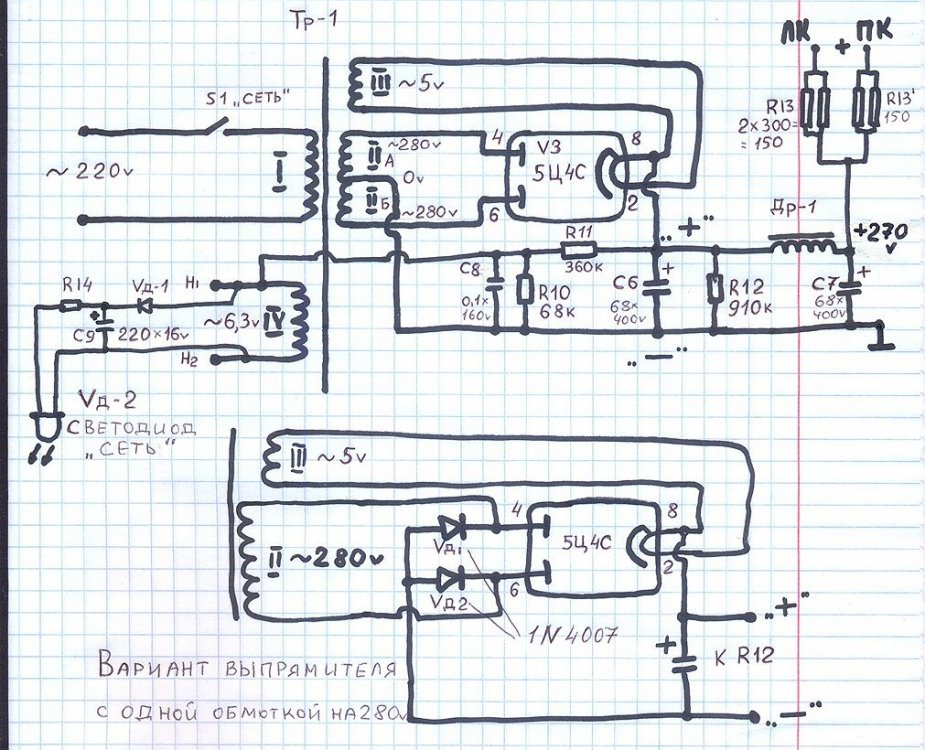

Однотакт на ОМ4 cossor и 807 Valvo , кенотрон 5ц3с.

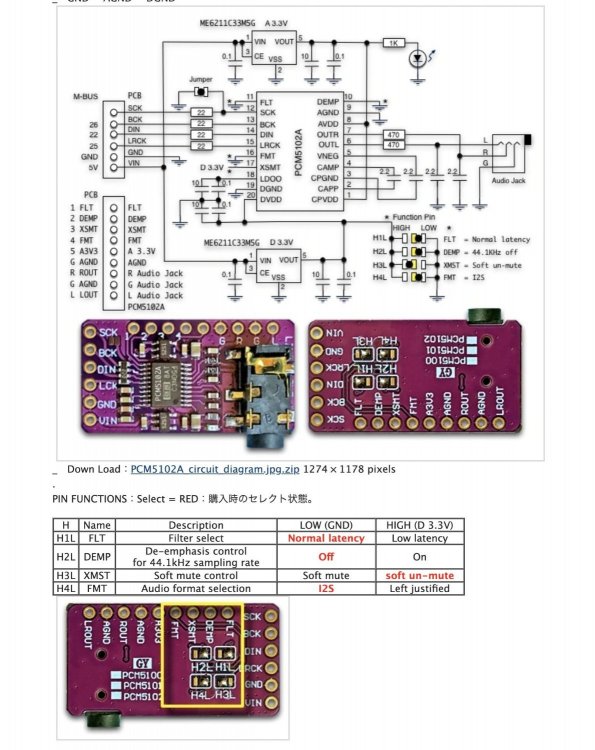

Файловый проигрыватель с USB флэшек на основе готовых модулей с хорошим звуком с ПДУ. KCX TFT2.8 PLAYER02_V2.3 + PCM5102 ДЕШЕВО и СЕРДИТО. НО с ОЧЕНЬ качественным звуком. Управление с помощью дистанционного пульта - выбор файлов, перемотка, регулировка звука.. Отключение экрана..... Из готовых модулей и готового стандартного корпуса. Бюджет проекта до 5 т.р. Полное описание проекта в статье на дзене Финальная сборка -файловый проигрыватель на основе панели KCX TFT2.8 PLAYER02_V2.3 + цап PCM5102 Давно перешёл на файловый проигрыватель - основные файлы - СОБСТВЕННЫЕ КАЧЕСТВЕННЫЕ оцифровки с CD дисков. WAV файлы 44,1 кГц битрейд. Только на этих условиях получаем суперкачественный звук. Hi-rez - файлы с высокой частотой дискретизации занимают много места и их качественных реально то совсем и нет. Только демонстрационные тестовые записи. Основной массив - это качественные оцифровки CD дисков. Самое главное оцифровка без потерь и без любой обработки и пере дискретизации. Даже FLAC - сильно уродуют звук - там идёт сильная деградация звука, потеря микротембров. WI-FI радио - по качеству звука тоже не очень, хорошие по качеству каналы нам заблокировали.... хотя каналов более 8 тысяч в интернете, нормальный звук там найти очень сложно. Делал проект по WI-FI радио, но вернулся к классическому файловому проигрывателю. Проект файлового проигрывателя у меня не первый. До этого использовал такой файловый проигрыватель - сделал его для отладки усилителей, а он вытеснил по качеству звука и удобству применения и CD с внешним цапом, и винил . Вроде просто. Китайская панелька за 250 рублей и продвинутый блок питания. Но панельку выбирал из десятка похожих. Требовалось- чтобы играли WAV файлы, а не только МР3. Чтобы не было ничего лишнего -не свистелок-моргалок, ни блютуза с вайфаем, ни эквалайзеров, ни голосового сопровождения. Процессор там очень слабенький. WAV- файлы может развернуть с очень хорошим качеством, а вот уже любое сжатие (МР3) или любая дополнительная нагрузка на процессор превращает звук в маловыразительную кашу. В панельках плохо разделено питание - цифровое, сервисное и аналоговое - поэтому часто в сигнал лезет фон от цифровых помех. По питанию -очень неравномерная нагрузка по питанию -USB флэшки требуют тока как не в себя - потребление скачет от 0,05мА до 0,4 мА. Поэтому в блоке питания ТРИ!!! линейных стабилизатора питания и фильтр питания по сетевому питанию. Лучший трансформатор оказался от советского радиоприемника высшего(или первого) класса. Собрать такое устройство с хорошим звуком -тот ещё квест. А нужно было просто нормальое ДЕШЁВОЕ устройство для отладки ламповых усилителей. После того как сжег ДОРОГОЙ файловый плеер при отладке усилителя - когда на вход попало высокое питание от лампового каскада по моей невнимательности и плеер сгорел - было ОЧЕНЬ жалко..... Теперь стартую от простой панельки, а только потом перехожу на этот блок..... Его сжечь после всех усилий тоже теперь жалко.... И вот после нескольких лет использования этого блока наконец то дозрел сделать проигрыватель более серьёзного класса по звуку........ но тоже тратиться сильно не хотелось.... так как дома есть внешние цапы топового класса с ценниками более 100 тысяч рублей..... Но время идёт и удобство использования часто перевешивает качество звука. Сперва, просто хотел панельку с цифровым выходом i2s приделать к цапу от Дмитрия Андронникова LYNX D60. Цап очень качественный и работает по коаксиальному выходу с CD плеером DENON DCD-3300. Но подружить не удалось... А сильно курочить цап рука не поднялась. Поэтому раскурочил проект WI-FI радио - и сделал проект с цапом на PCM5102. Были попытки приспособить модуль с цапом ES9018K2M - там всё запустилось. Хотя модуль ES9018K2M был дороже модуля на PCM5102 более чем в 10 раз, но по звуку он слил PCM5102. С пред историей ВСЁ. Подробности читайте по ссылке выше на Дзене - там несколько статей развития проекта - с кучей обломов и переделок. Итак - основа это панелька файлового проигрывателя KCX TFT2.8 PLAYER02_V2.3- что самое важное с цифровым i2s выходом и пультом ДУ. Они бывают двух цветов -серебристого и черного. Очень качественно сделаны. Бывают нескольких версий - у меня версия 2.3. с линейным стабилизатором - можно питать от 6 до 12 вольт. А есть на питание от стабилизированных 5 вольт. В комплекте -панелька , пульт Ду, провода, винты..... И НИ КАКОЙ ИНСТРУКЦИИ.... Цена в районе 1600 рублей на день публикации. Основное это ЦИФРОВЫЙ ВЫХОД..... всё остальное разнообразие панелек не имело цифрового выхода или стоило в разы дороже. После перебора и ПОКУПКИ(!!) разных модулей цапов к ней был выбран, как оказалось один из самых дешёвых ардуино модулей ЦАП РСМ5102. Эта микросхема бывает на разных модулях и платах с ценниками до 3 т.р. Но подошёл именно такой модуль - его удобнее всех настраивать. Ибо в более дорогих модулях китайцы ставят всякую дорогую "дичь", чтобы ценник увеличить и смотрелось "богато" ..... но для звука это выливается в жесткое ухудшение качества. И это единственный модуль к которому удалось найти нормальную схему - что очень помогло при реализации данного проекта. Все перемычки , как нужно, запаяны с завода. Панелька KCX TFT2.8 PLAYER02_V2.3 имеет и свой аналоговый выход - но он по качеству звука сильно проигрывает звуку с отдельного цапа. Чтобы подключить модуль цапа достаточно проводов из комплекта. В комплект панельки KCX TFT2.8 PLAYER02_V2.3 входит кабель для цифрового подключения. Единственно , что нужно подпаять это провод питания+5 вольт. Его я припаял на ножку питания разъёма USB. Соединяем красный провод LRCK - LRCK, черный провод GND-GND, желтый провод DAT-DIN , зелёный провод SCLK-BCK, синий провод MCLK-SCK. Примечание -Цвет проводов у вас может быть другой. Тестовое соединение панельки и модуля цапа. Питание +5 вольт припаяно к "+5вольт" на USB разъёме панельки. Сама панелька запитана от дежурного внешнего ТРАНСФОРМАТОРНОГО блока питания стабилизированным напряжением "+8 вольт". На модуле цапа есть разъём под наушники -Джек 3,5мм. Можно подключить проводные наушники и проверить -работает ли воспроизведение файлов. Далее нужен корпус. Вопрос с корпусом был решён приобретением стандартного корпуса в магазине "Промэлектроника" GIANTA G768, который почти подошёл по габаритам. По ширине подошёл точно, а по высоте на 5 мм выше. Напечатал две детали на 3Д принтере - передняя переходная планка и задняя панель. И всё собралось. В корпусе есть свои передняя и задняя панельки - но нарисовать и напечатать на 3D быстрее, чем подгонять идущие с корпусом панели. Был подобран зелёный военный трансформатор ТПП245-20-50. Использованы запараллеленные обмотки 5,05 вольта+2,61 вольта. Так как ток в сети больше 220 вольт, то на выходе получил 8 вольт 0,8 А. Вроде бы для чего такой ток? Процессор панельки и экран могут потреблять до 0,3 Амперов (поэтому функция отключения экрана для снижения электротребления очень полезна). USB флэшка по стандартам может потреблять до 0,5 А. По предыдущим проектам столкнулся с сильной просадкой напряжения при подключении USB флэшки. Вплоть до перегрузки -рестарта основного процессора. CD и TF карты тоже потребляют довольно много тока. Но если USB флэшка сидит на питании 5 вольт, то CD и TF карты запитаны с линии питания 3,3 вольта - и на данной панельке запитаны от линии питания процессора..... и при использовании TF карты звук становится хуже..... что говорит о не проработанности конструкторами параметров питания при использовании TF карты. По концепции блока питания. Из сети 230 вольт через трансформатор ТПП245 подаём 8 вольт 0,8 А переменного напряжения на диодный мост (4а мощности -для лучшего температурного режима), далее имеем 12 вольт постоянного напряжения. Потом стоит сглаживающий конденсатор 2200 мкф 25 вольт, далее далее - стабилизатор напряжения LM7808 и после него конденсатор 3300 мкф 16 вольт. Оба конденсатора зашунтированы плёночными конденсаторами. Стабилизированное напряжение 8 вольт подаётся на разъём панельки KCX TFT2.8 PLAYER02_V2.3. На самой панельке припаян стабилизатор MIC29302, который понижает напряжение до 5 вольт и раздаёт напряжение на USB разъём и на стабилизатор 3,3 вольта для питания процессора панельки и экрана. Так как линия питания +5 вольт поддерживается только конденсатором 220 мкф, то припаеваемся к проводу +5 вольт на разъёме USB конденсатор 3300 мкф. Далее к этому конденсатору подключаем импульсный дроссель 3mH ( сопротивлением 1 ом-он намотан толстым проводом). После него стоит конденсатор 15000 мкф 10 вольт. С него подключено питание модудя цапа PCM5102 - Vin. Далее уже на модуле цапа имеем два стабилизатора на 3,3в для цифровых и аналоговых цепей. К цифровым цепям добавляем 3600 мкф+1600 мкф+ полистирольный плёночный конденсатор. А к аналоговым цепям добавляем конденсаторы 15 000 мкф+15 000 мкф+фольговый полистирол+ серебро в сдюде(СГМ). Так как зарядные токи могут перегрузить цепи питания и пожечь модуль -смотрим на применённые стабилизаторы 3,3 вольта - они стоят типа ME6211C33M5G - они по даташиту имеют встроенный ограничитель тока 600 мА. Конденсаторы использованы SIEMENS и SANYO. Хотел поставить свежего выпуска, но в городе не нашёл нужные марки нужных номиналов, а заказывать и ждать долго. На макете использовал Филипсы, но они не влезли по габаритам в финальную сюорку. У модуля цапа PCM5102 контакты перепаял - питание всё выведено вниз, а цифровые входы и аналоговый выход - вывел для верхнего подключения разъёмов. Плата распаяна - всё питание проводом МГТФ сечением 0,3 мм2. Цифровые провода - жилы из НDMI кабеля. А аналоговые провода -монокристаллическим проводом 0,5 мм2 чистотой 99,9999%. Этим же монокристаллом распаяно соединение по аналоговому питанию до конденсаторов 30 000 мкф+шунты. Цифровые и аналоговые провода в зазелённых экранах. Причем цифровые провода -каждый в своём экране.... Экраны от цифровых проводов - те самые которые стояли в HDMI - я их из экранов и не доставал. прямо так и припаял. Качественные разъёмы серьёзно сказываются на качестве звука. Именно пятно электрического контакта обеспечивает в том числе и минимальное сопротивление контакта, вместе с материалом , из которого изготовлен разъём. По настройке цифрового фильтра. Фильтр нужен, чтобы отсекать несущую частоту в аналоговом сигнале. На фото сверху видны конденсаторы напаянные на выходные разъёмы RCA- это фольговый полистирол по 200 пф, в дополнение к керамическим конденсаторам установленных на плате модуля. При допайке фольгового полистирола звук существенно "получшел". После прогрева - звуки развешаны в комнате и очень рельефные...... Очень доволен тем фактом, что после цапа до разъёмов RCA нет активных элементов(операционных усилителей или транзисторов) и нет разделительных конденсаторов. Поэтому получаем Очень детальный звук и с очень детальной звуковой фактурой..... А недостаток панельки - не проигрывает файлы с битрейдом более 44,1кГц, хотя микросхема цапа(РСМ5102) может воспроизвести битрейд до 384 кГц.

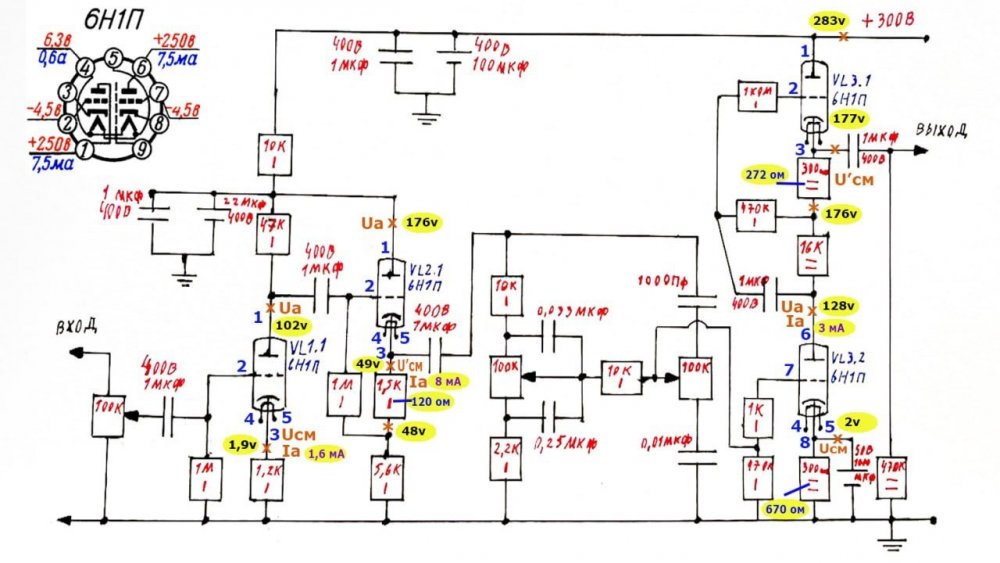

Как-то так получается...

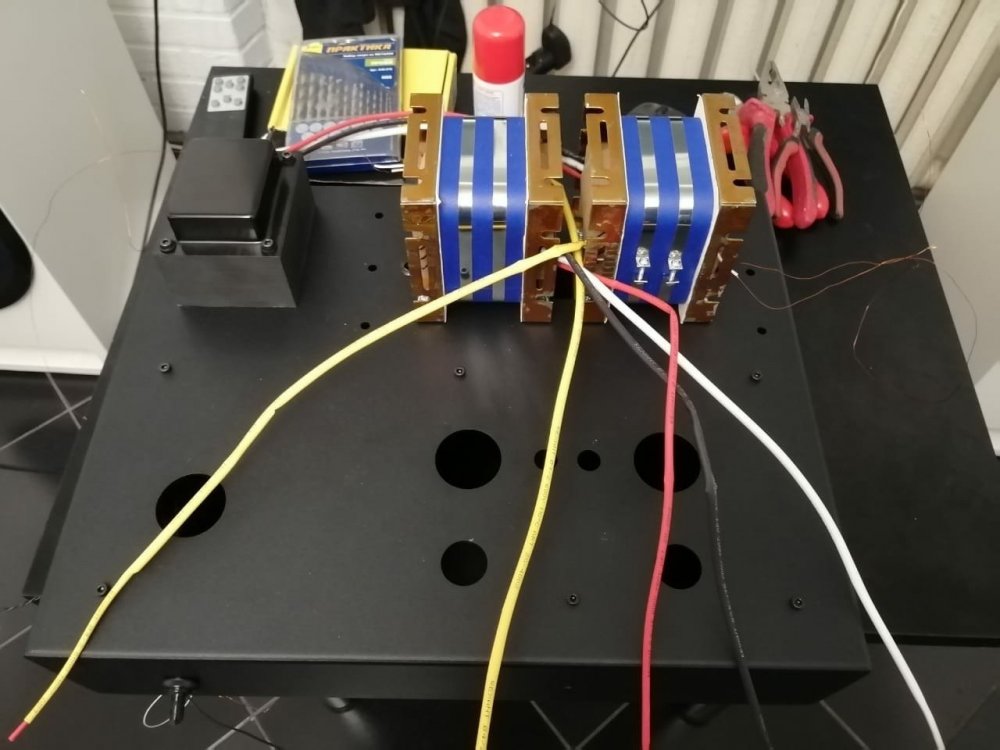

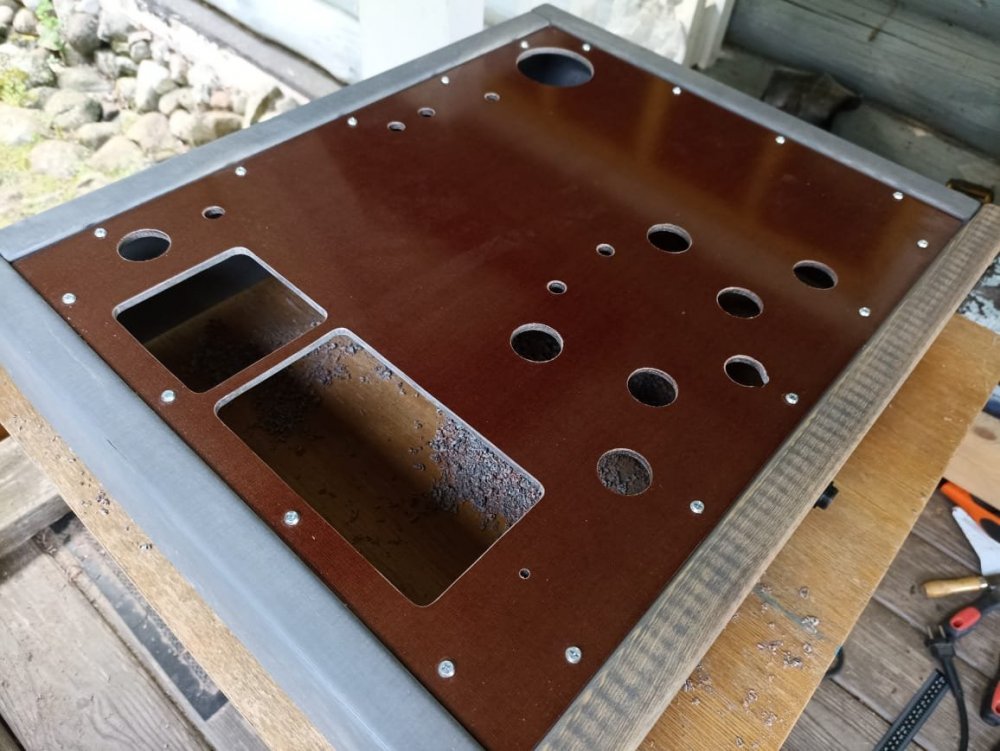

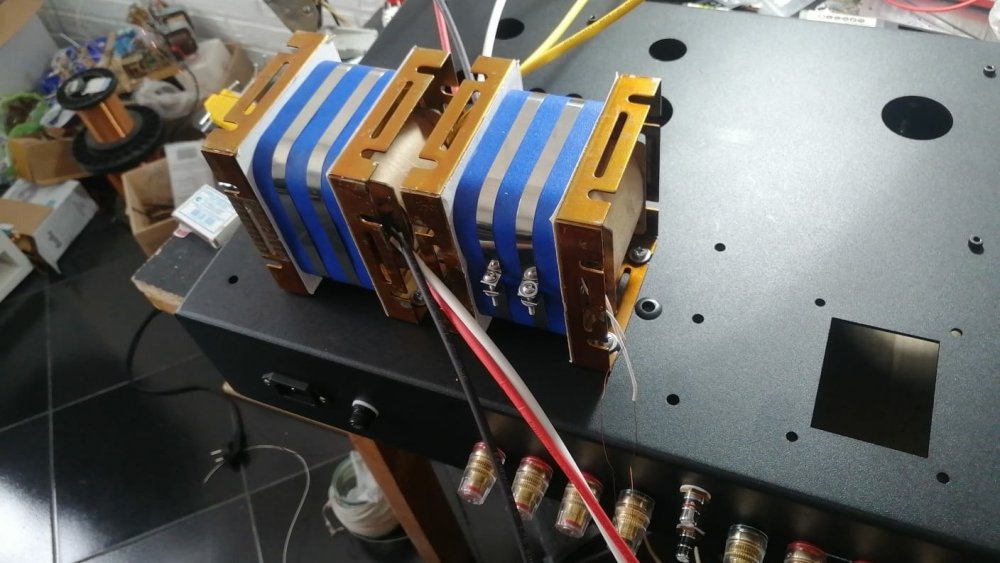

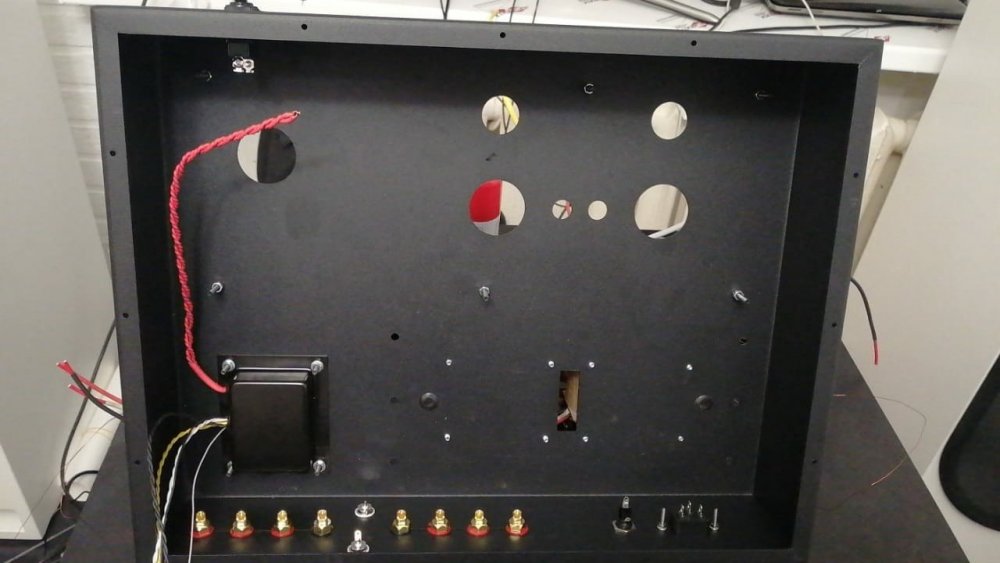

Пока занимаюсь шасси... Завтра буду крепить МБГВ в эти проёмы, а также плату для 872А с накальником (утопил газотрон в подвал немного для экономии высоты прибора), ну и прочую мелочёвку типа панелек, тумблеров.

А я условно-закончил очередной макет однотакта, который сейчас, на волне эйфории, кажется наилучшим по звучанию из вообще всего. И сейчас я (временно, конечно) чувствую себя той самой сволочью, что отпила по полстакана и у оптимиста, и у пессимиста. По сути, это следующий шаг в рамках проекта «в поисках несского лоха», я позволил себе пару лонгридов по его поводу. Примененная в первом макете элементная база была воспринята частью аудитории как попытка выпендриться, но речь шла всего лишь о желании минимизировать компромиссы. Не только лампы разных заводов звучат по-разному, лампы разных школ и эпох отличаются куда более заметно, и я в этом смог еще раз убедиться. Выполнен макет почти опрятно, можно пользоваться (и скорее всего так и оставлю), но это все же макет – в частности, потому, что выходные клеммы усила рассчитаны на подключение ПЕРВИЧКИ выходного транса, поскольку окончательный выбор не сделан, звучание и подача в целом очень сильно зависят от транса, причем далеко не так, как обещают сложившиеся стереотипы – но и это крамола, поскольку верить надо измерениям и нечего тут. Кроме того, в макете предусмотрена возможность выбирать из множества прямонакальных ламп с цоколем еврокрест; с этой целью накал и ток покоя драйвера можно регулировать и контролировать. Схема усила стандартная – драйвер, межкаскадный транс, выходная лампа - рисовать нечего. Несомненно, в данном случае существенную часть звучания определяет элементная база, она хорошая, жаться не стал. Питание: симметричный сетевой транс НР – кенотрон РГН 4004 - дроссельный вход в земле – Бош 32 мкф – еще дроссель – Бош 3х32 мкф. Драйвер питается от газового стабилитрона на 150 вольт, стабилитрон зажигается от анодного источника через резистор. Питание драйвера ультрапас, между анодным питанием драйвера и катодом Бош 8 мкф, в катоде драйвера регулируемый резистор автосмещения и БГ 100 мкф. В качестве драйверов отслушано множество «еврокрестов», от 2...3,6…4-вольтовых англичан, голландцев и французов до немецких телеков RE114, 124, 134, 304, разных Вальв и так далее. Окончательный выбор драйвера – с инженерной точки зрения бессмыслица, поскольку искажения у всех ничтожны (там ведь требуется всего 7-8 вольт амплитуды), а их спектр почти как под копирку, шумок плюс чистая 2 гармоника. Стало быть, звучат они одинаково, а что до вкусовщины, то здесь технический форум. Выходная лампа пентод РТ26Н, включенный, естественно, пентодом. Смещение фиксированное, от отдельного трансика, выпрямитель смещения ОППВ на РГН354. Звучание очень критично к фильтрующему конденсатору выпрямителя смещения, и здесь, должен отметить, приоритеты вышли не как у людей. Накал выходной лампы выпрямлен на старом германии Муллард, затем э-лит, дроссель, э-лит. Не выпрямлять нельзя, пульсации, смещение небольшое. Дроссели в макете использованы фабричные, Хашимото, в выпрямителе накала дроссель Лундал. Лучше бы конечно Самомото, но а) лень и б) было боязно утонуть в наводках, а тут кожуха, опрятненько, всё такое. Обратная связь в усилителе отсутствует. Решение рассчитано на качественный, тонально ровный, высокочувствительный, акустически в меру демпфированный ШП "в винтажных традициях". На первом ватте искажения менее 0,5%, на 4 Вт где-то 2,5%. По осциллографу синус начинает ограничиваться начиная ватт ближе к 5. Оптимальная для привычного прослушивания громкость в моем случае достигается примерно на 500...800 милливаттах по пиковому детектору. Ну, точнее, два раза по, поскольку стерео. По поводу звучания ограничусь словом «хорошее». Затачивалось под академическую музыку, но сборничек Р. Плант-А. Краусс зашел на одном дыхании. Не только поет и очаровывает, но и вполне себе колбасит. Да, грешен: провода пытался подбирать, а направления – таки учитывать, хотя в лишенной эфира картине мироздания это херь галимая, ну так никто и не заставляет, мазохизм вещь добровольная, а стало быть - простительная. Считаю полученный опыт очень полезным. Опираясь на него, думаю, если нужно, чтобы однотакт вот прямо в первую очередь пулял, то можно было бы попробовать нечто вроде (безООСного?) усила на чем-то типа ГК71 с сильнотоковым драйвером уровня Ел6/12/4654 с трансом или хотя бы дросселем в аноде, в питании усила не стал бы превышать 150… 200 мкф, но фольги-бумаги, хотя бы тех же МБГВ, они бывают и на 2 киловольта, хотя конечно немецкие консервные банки могут оказаться и покруче… а пленка здесь гораздо менее предсказуема, я вот то и дело натыкался на подачу с неистребимым привкусом пластмассы, как-то не зашло, включая Мундорфы и Обблигаты. Возможно, в качестве драйвера ГК-шки потянут и лампы класса Ал4/Ел3/11, все же пентод не ГМ, емкости спокойные. Ну, если кто будет делать на ГК, отбросить ООС не проблема, так что можно было бы гипотезу и проверить. И даже, кажется, если есть макет на ГМ, то адаптировать его под ГК-шку не так уж сложно. Вот мне было бы интересно узнать впечатления. Блин, опять длинно. Ну, зато писать буду, вероятно, всё реже, так что за счет усреднения скомпенсируется.

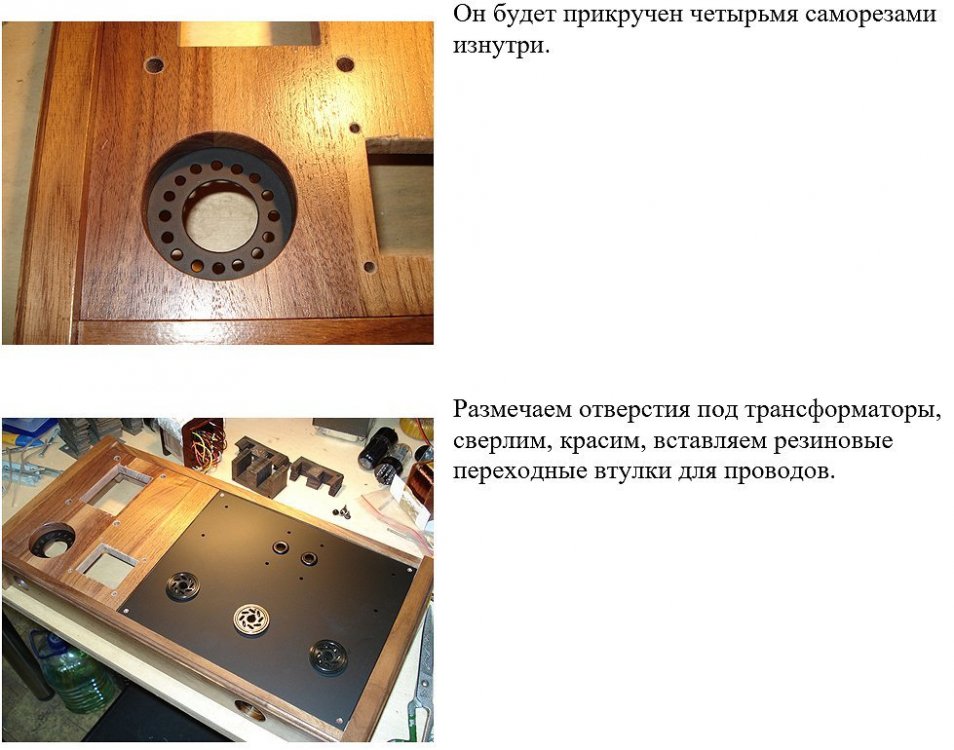

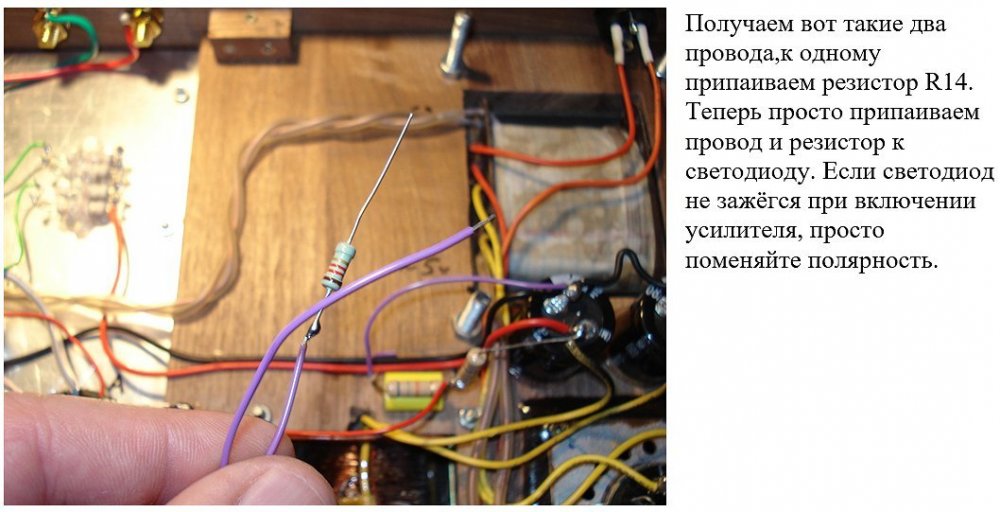

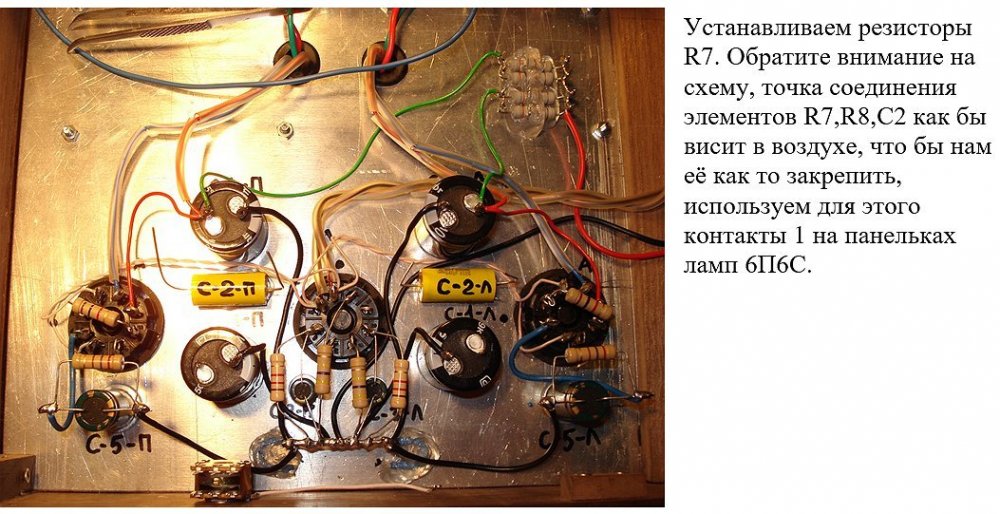

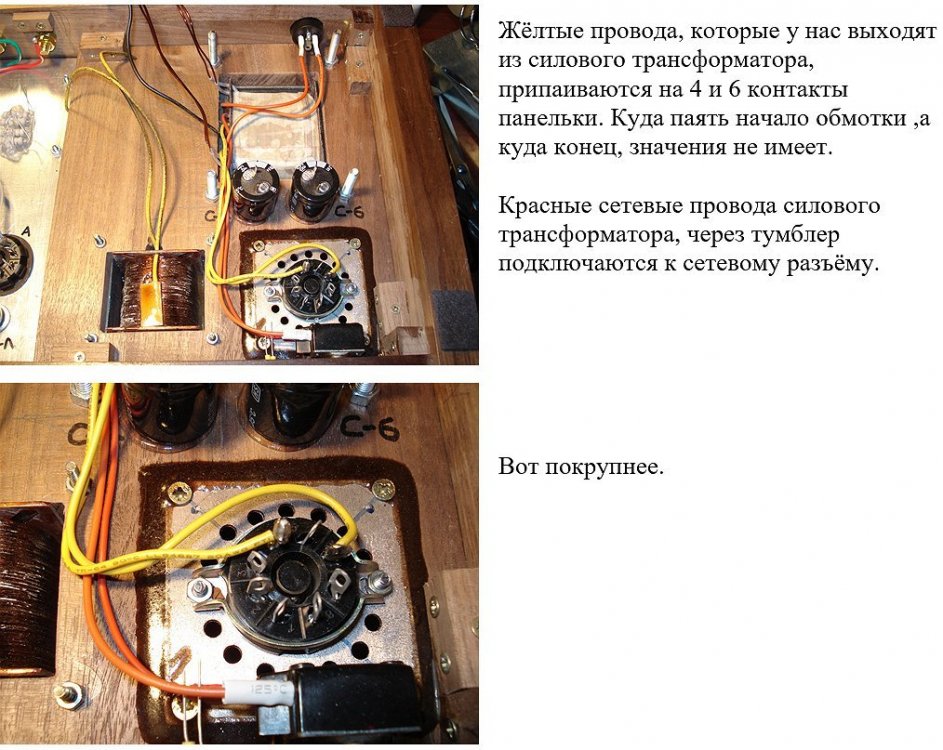

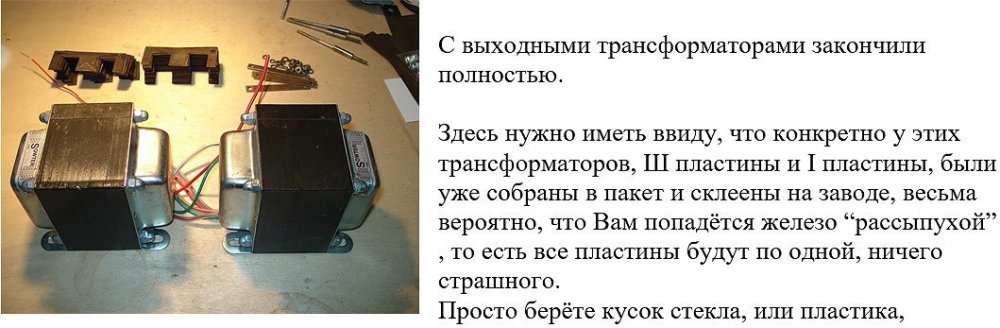

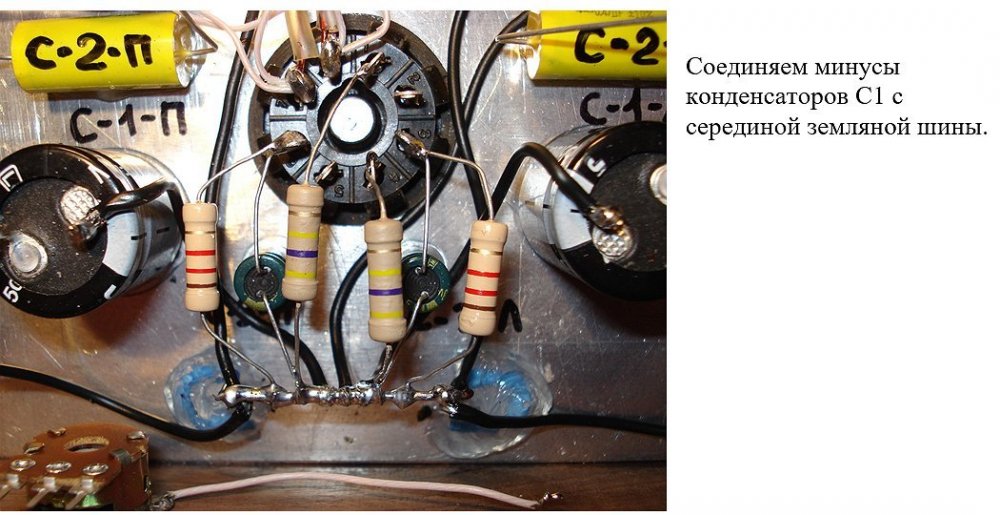

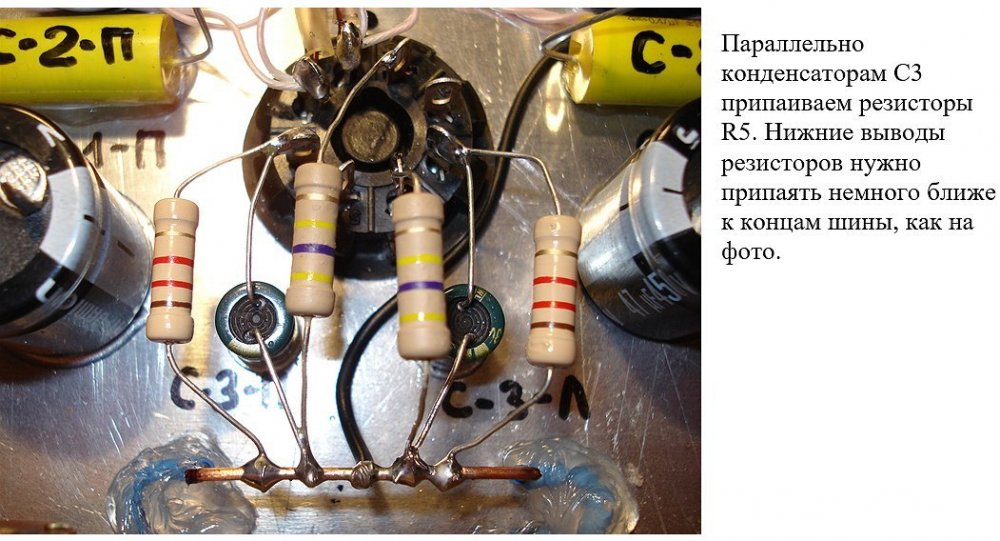

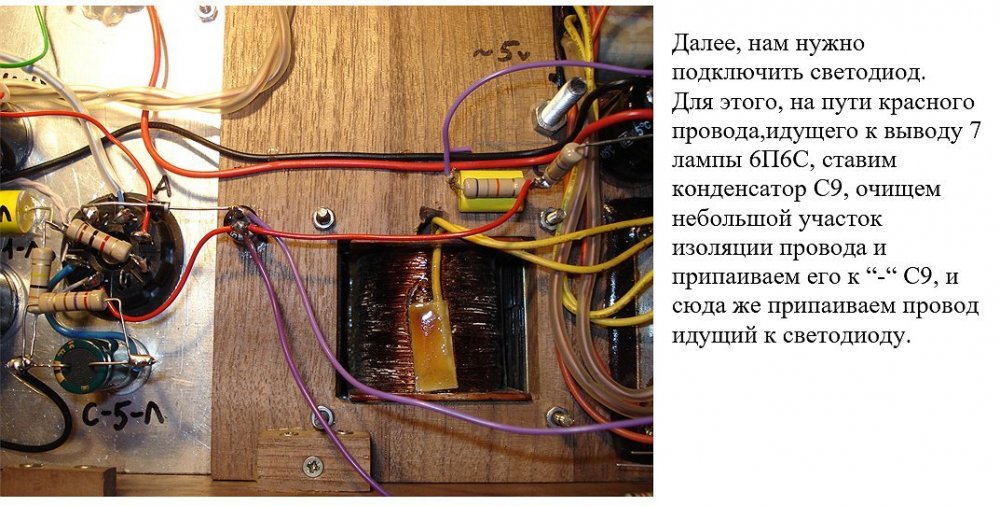

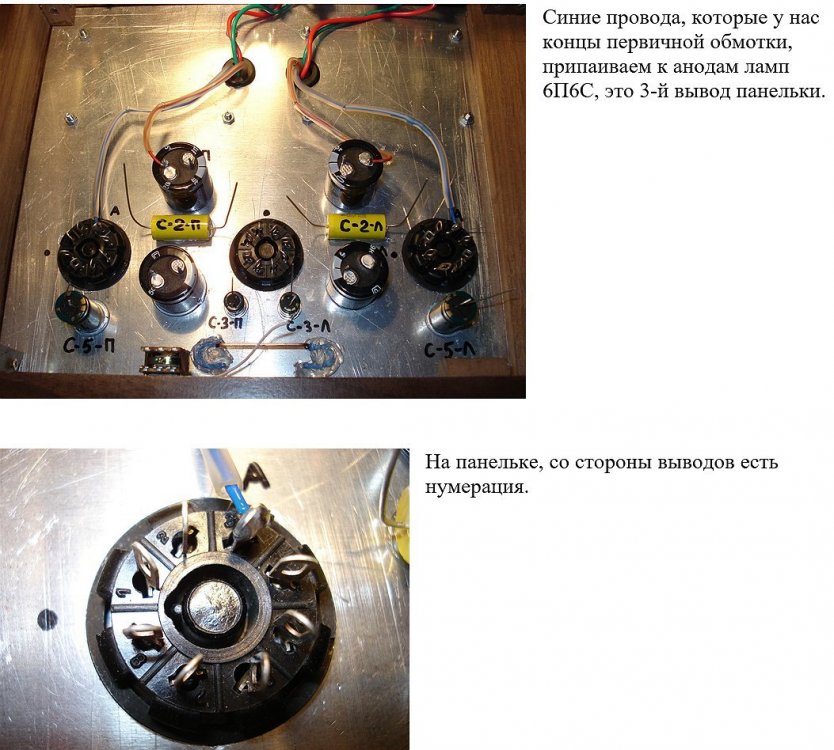

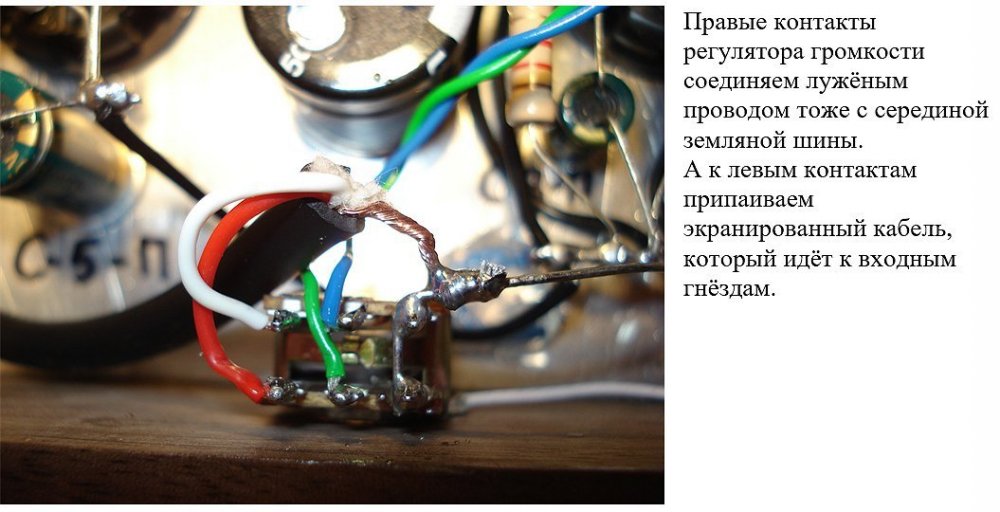

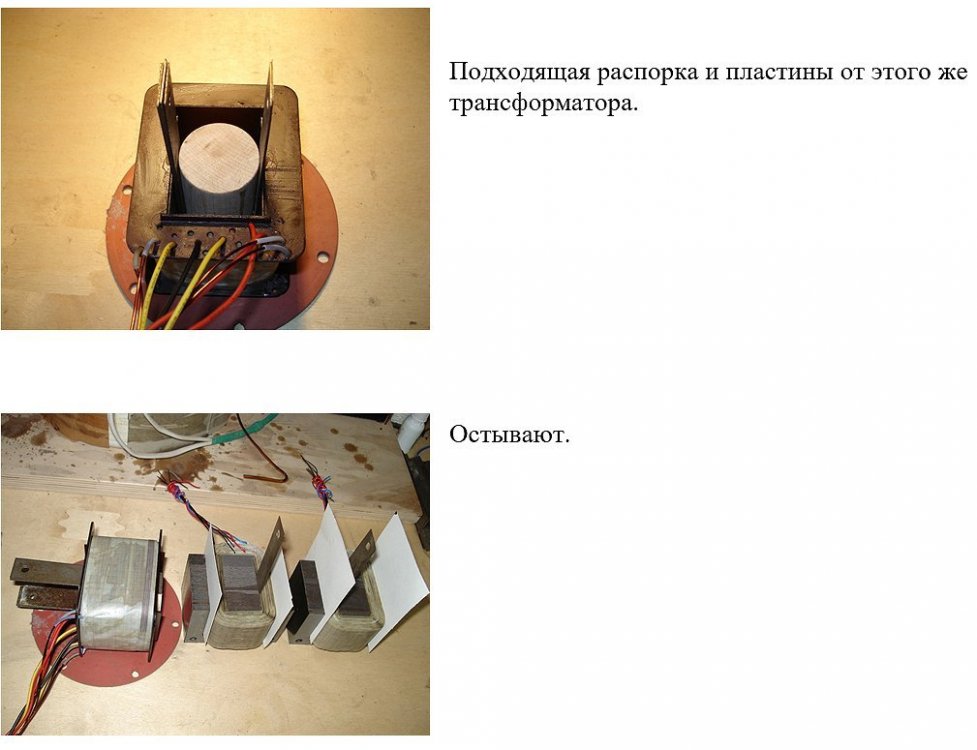

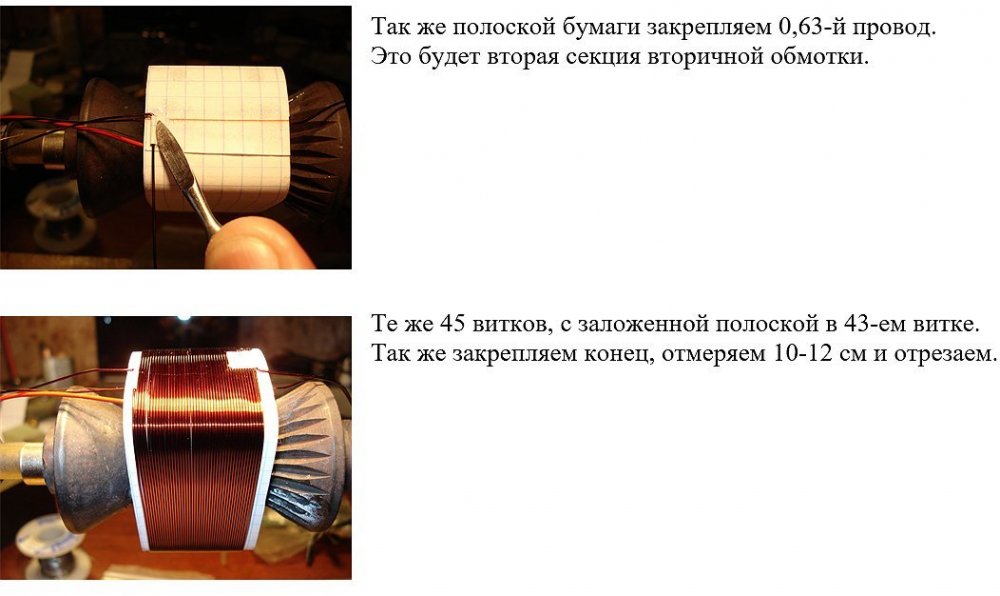

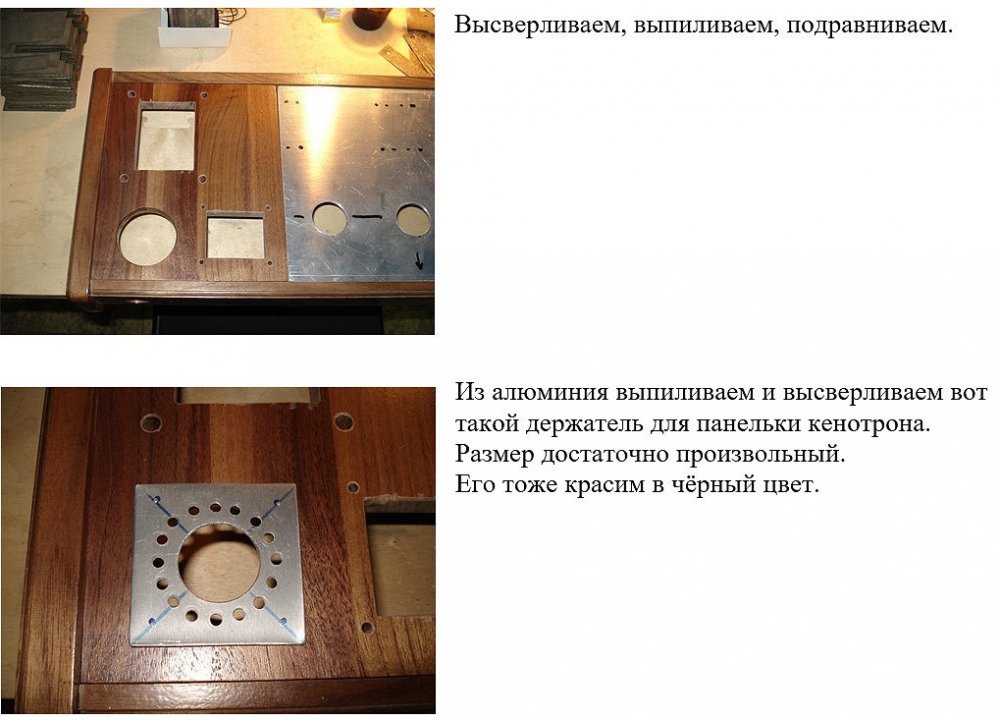

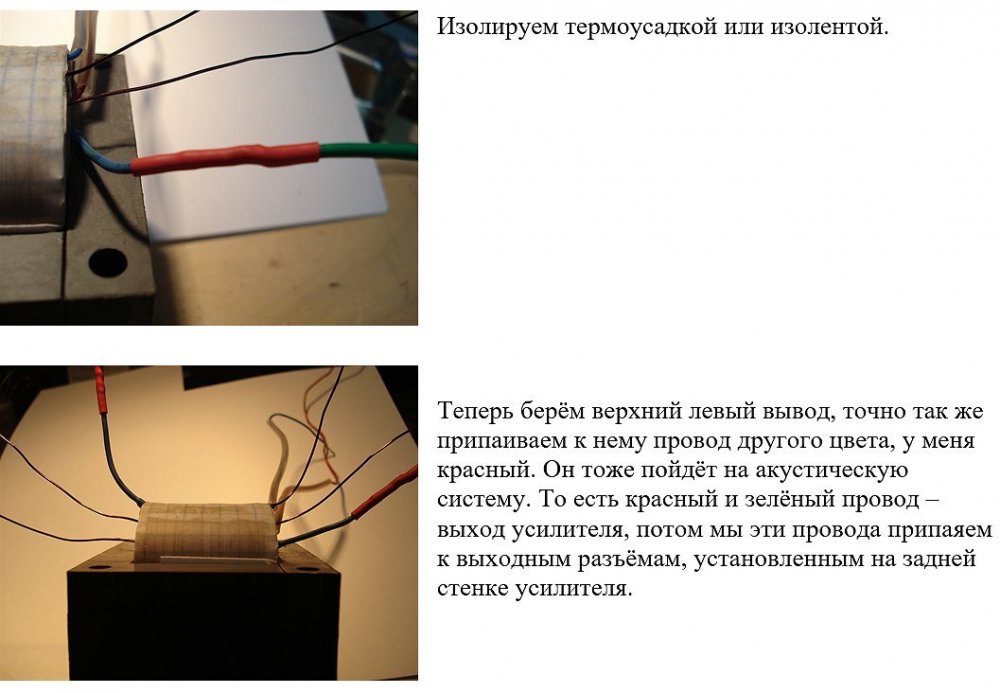

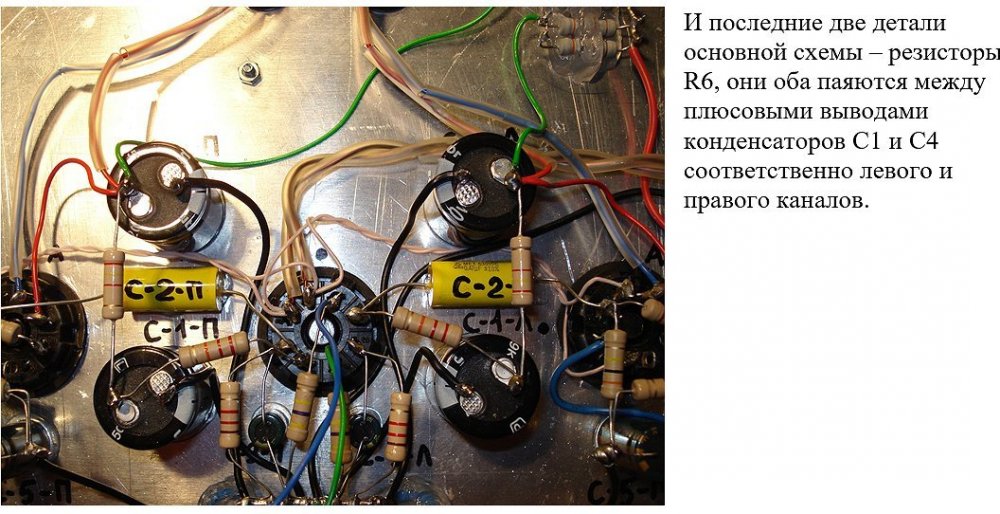

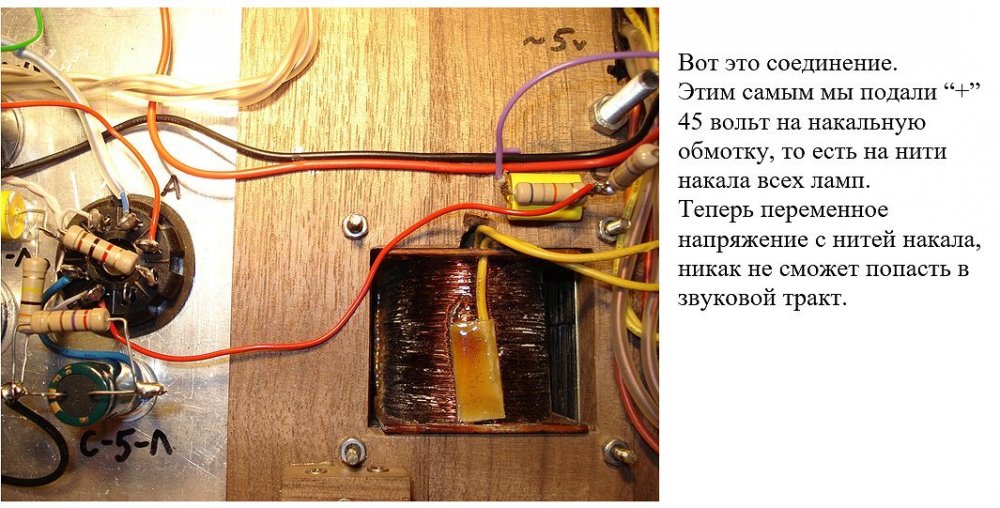

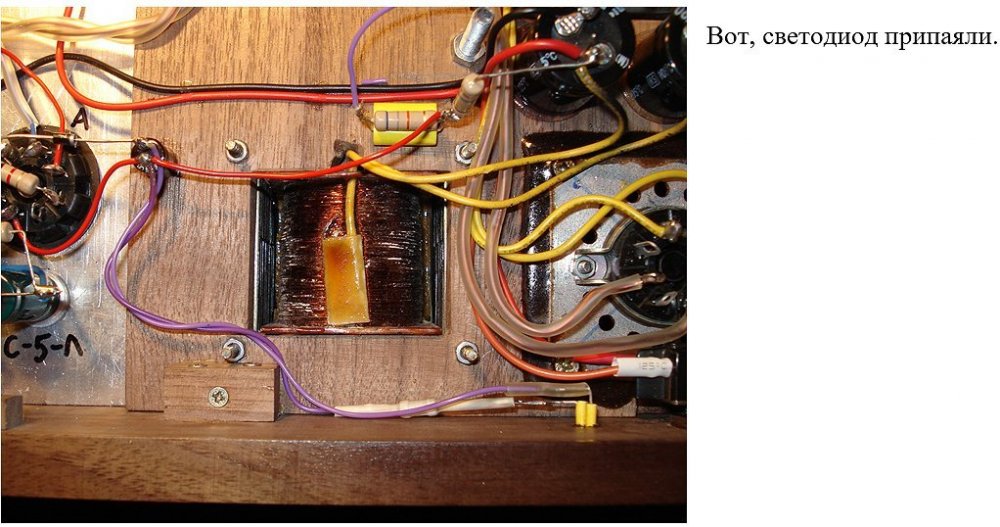

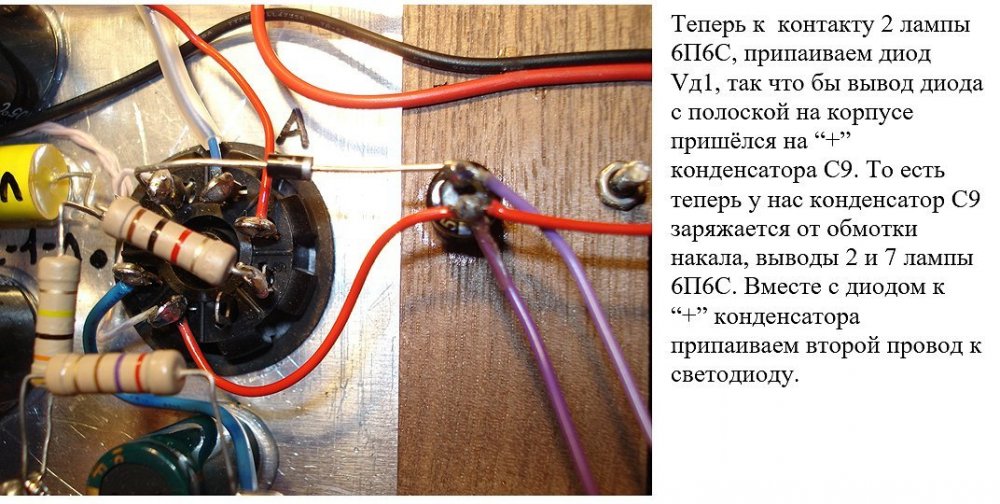

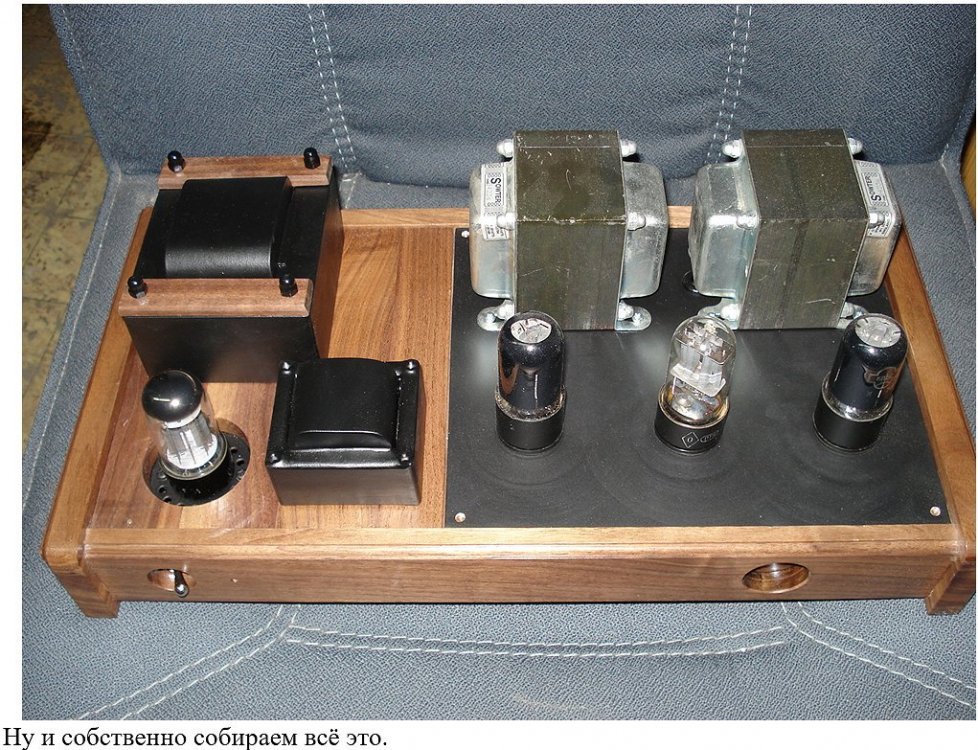

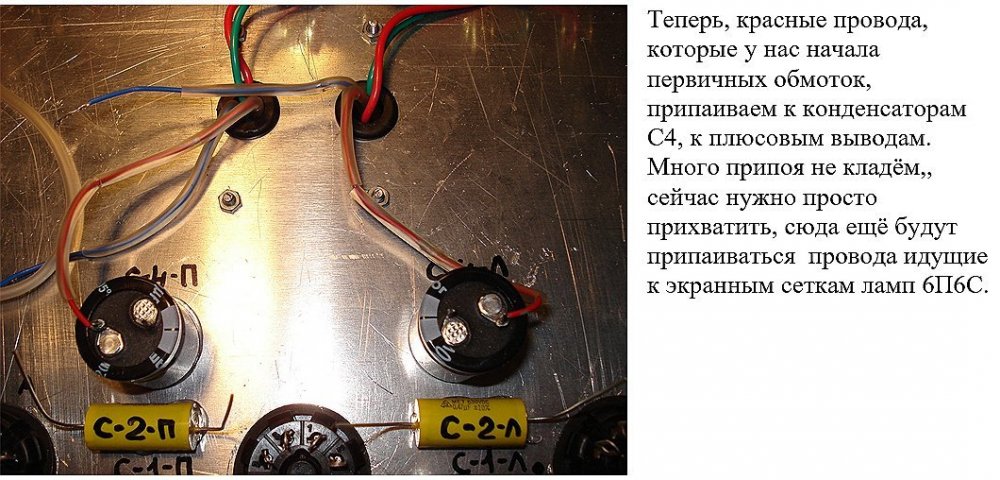

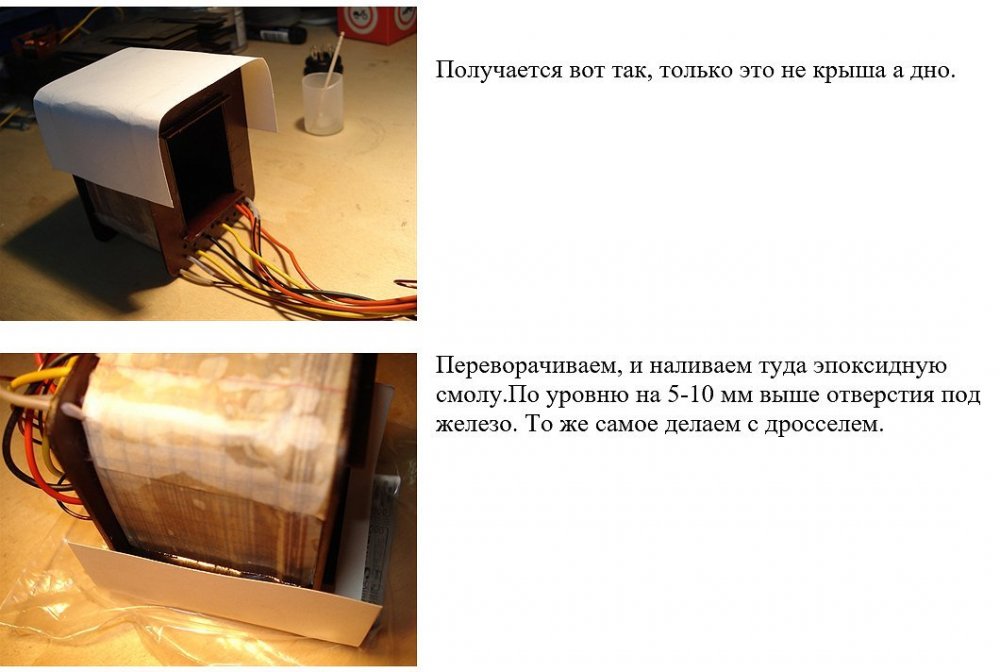

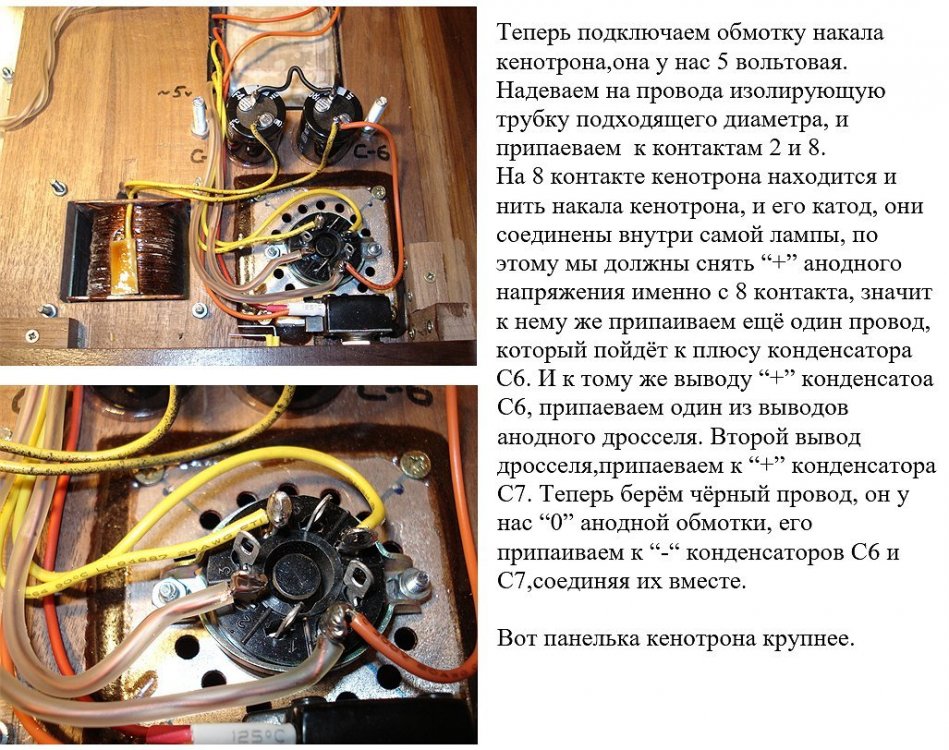

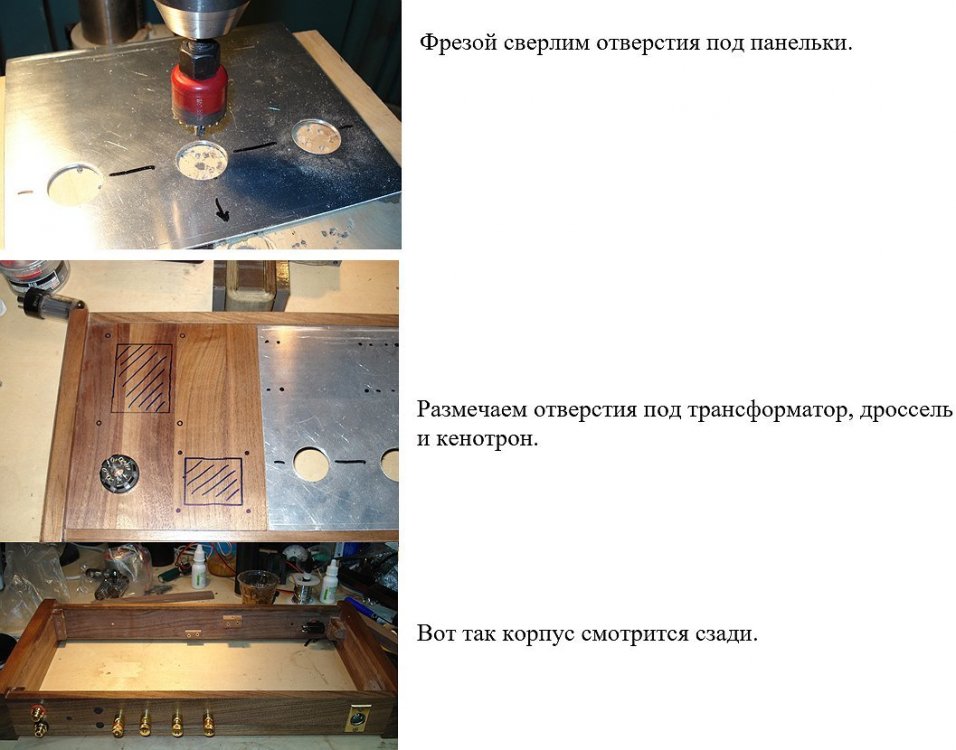

И еще немного фото работ...

Пару дней и запуск. Не какой китайщины и новодела. Все детали мои любимые винтажные. Ну не считая Alps

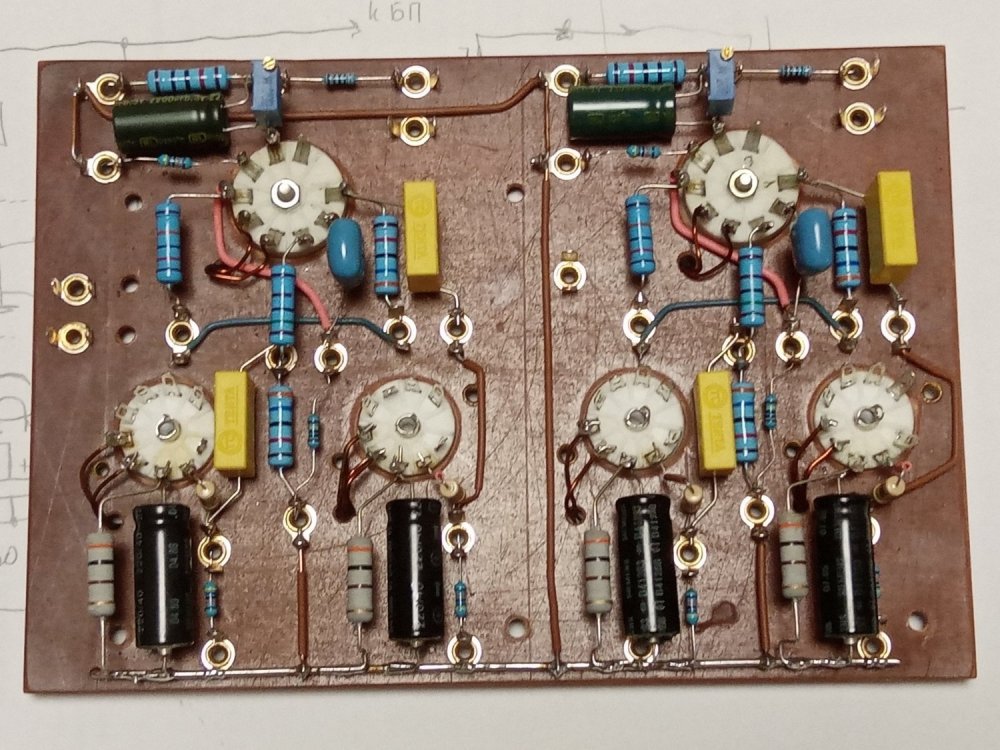

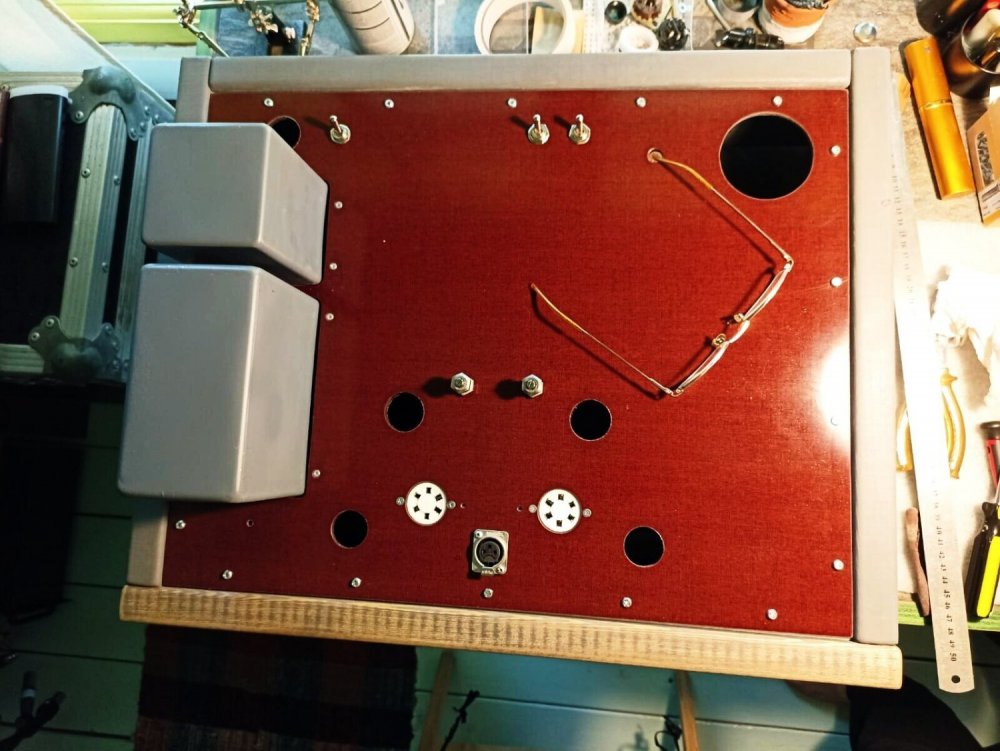

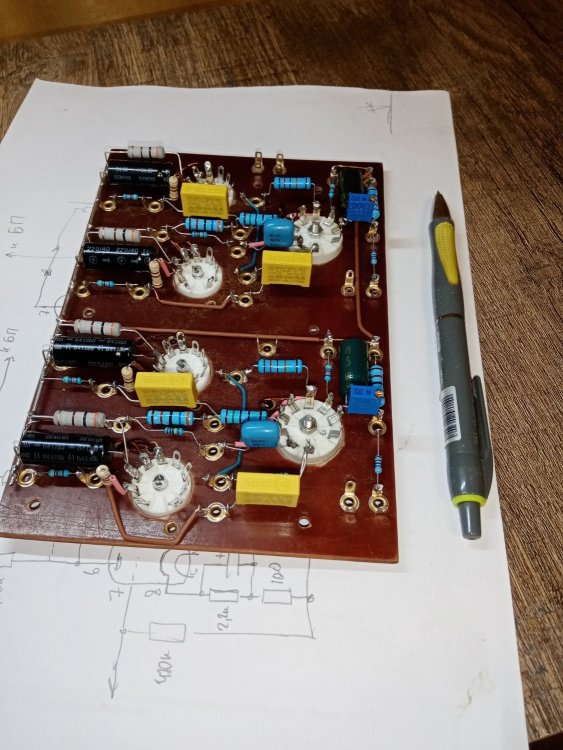

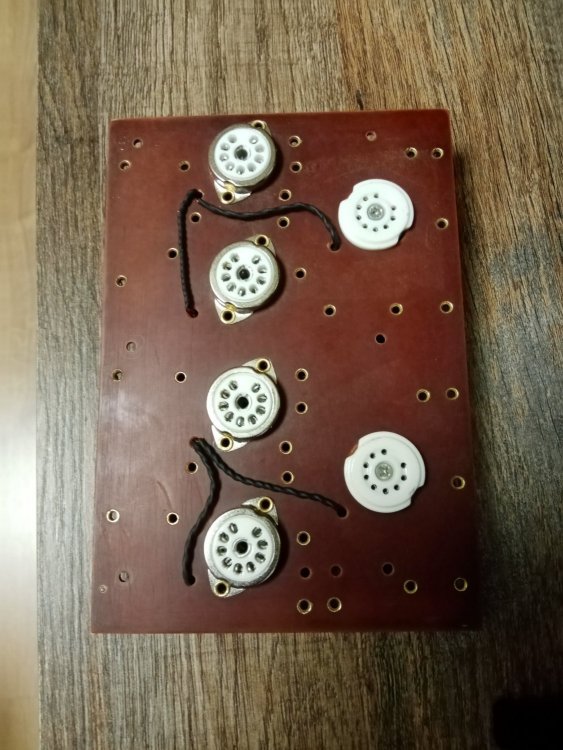

Между работой по подготовке корпуса к покраске, навтыкал деталек на монтажную платку. Потом останется подпаять нужные проводочки в нужные точки. накалы с другой стороны, чтобы место не занимали.

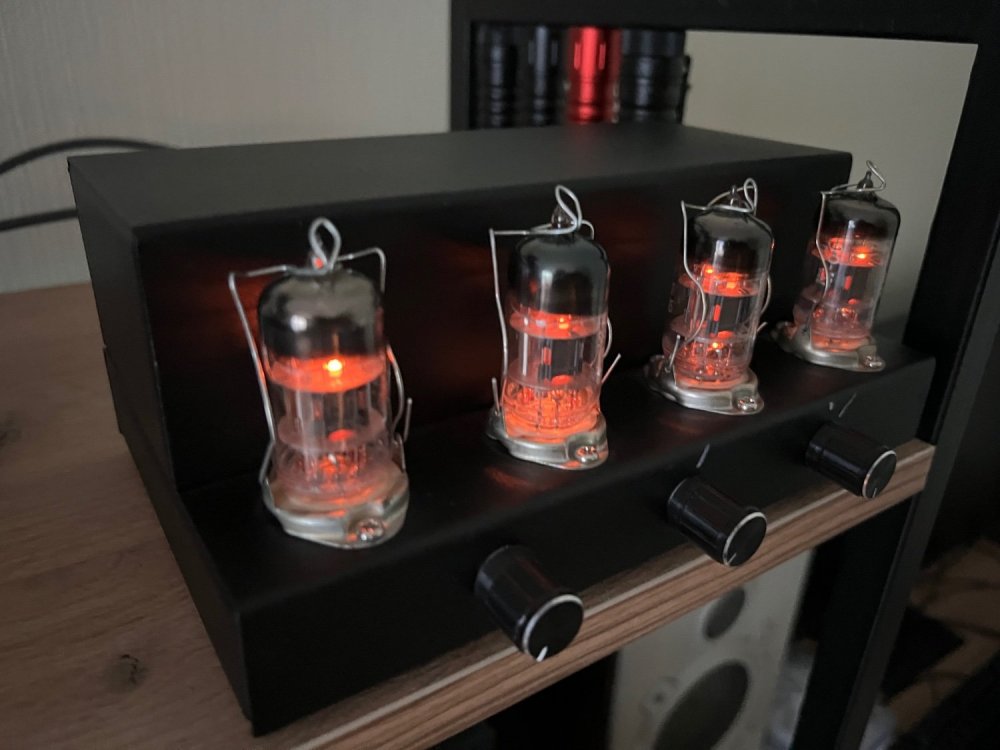

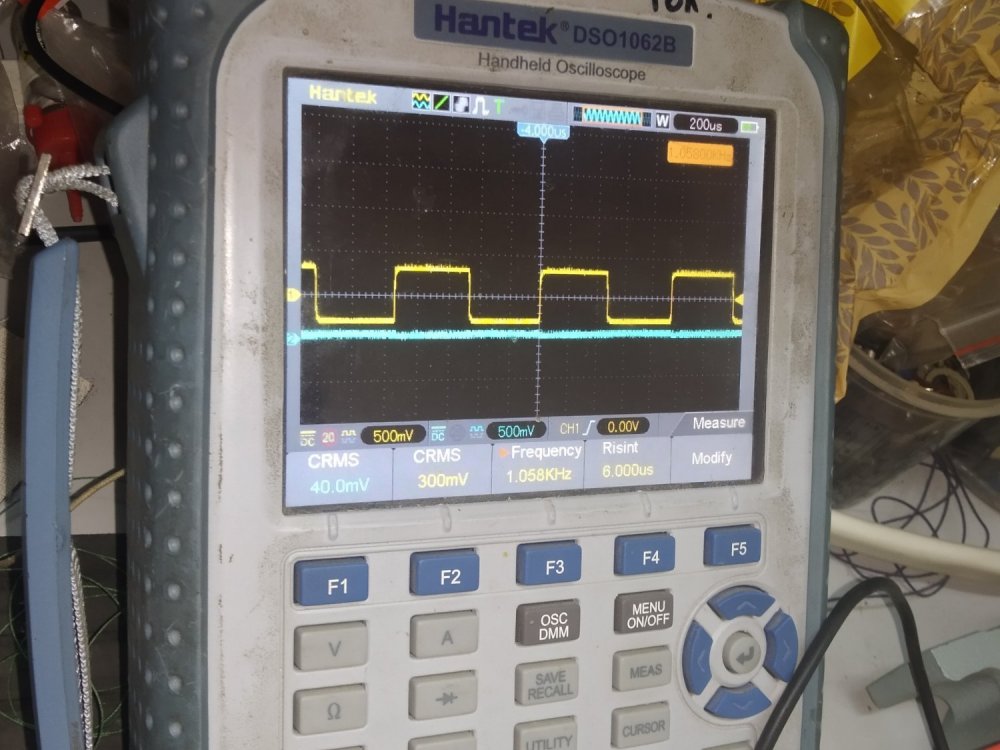

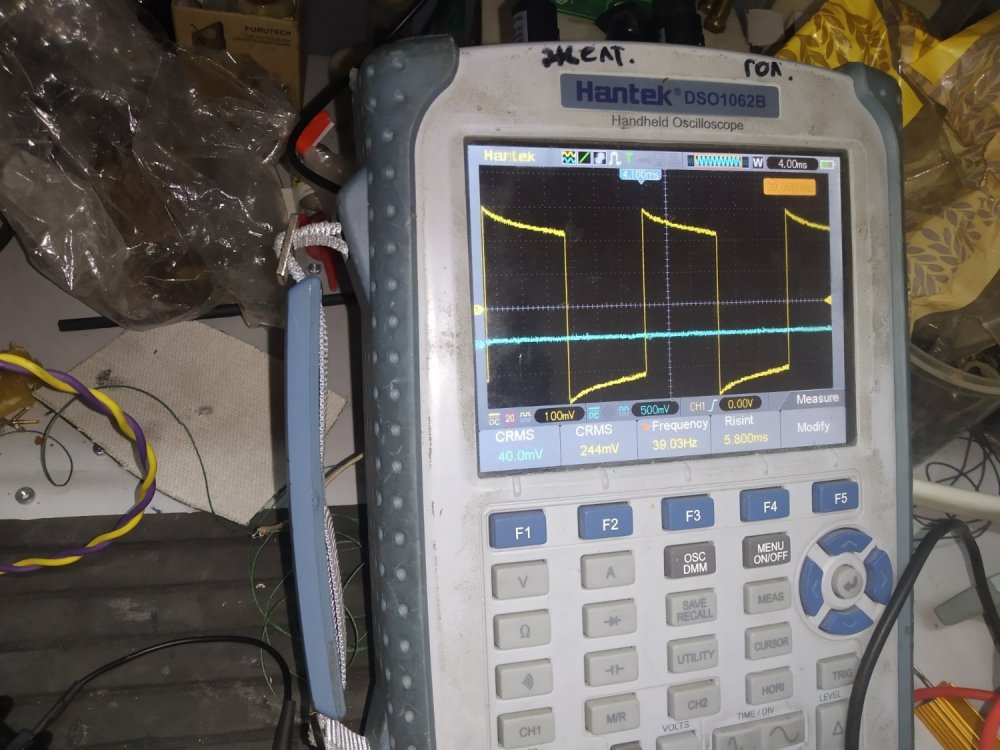

Ну звучит они довольно непохоже на трансформаторный усилитель... Но НЧ тут прямо хорошие... Несмотря на то что колонки у меня полочные... С полноразмерной акустикой еще не проверял... Нет рядом полноразмерных колонок... 🤷 На видео играет схема с 6ж9п в триодном включении... Пока проект ставлю на паузу до июля месяца, тк уезжаю в отпуск. Приеду продолжим наши изыскания... 😉 Но вполне уже жизнеспособная конструкция получается... Печатную плату доработаю, корпуса... И будет народный отл... Всем кто боялся... Делать и незадумываться... 🤣 VID-20250517-WA0022.mp4

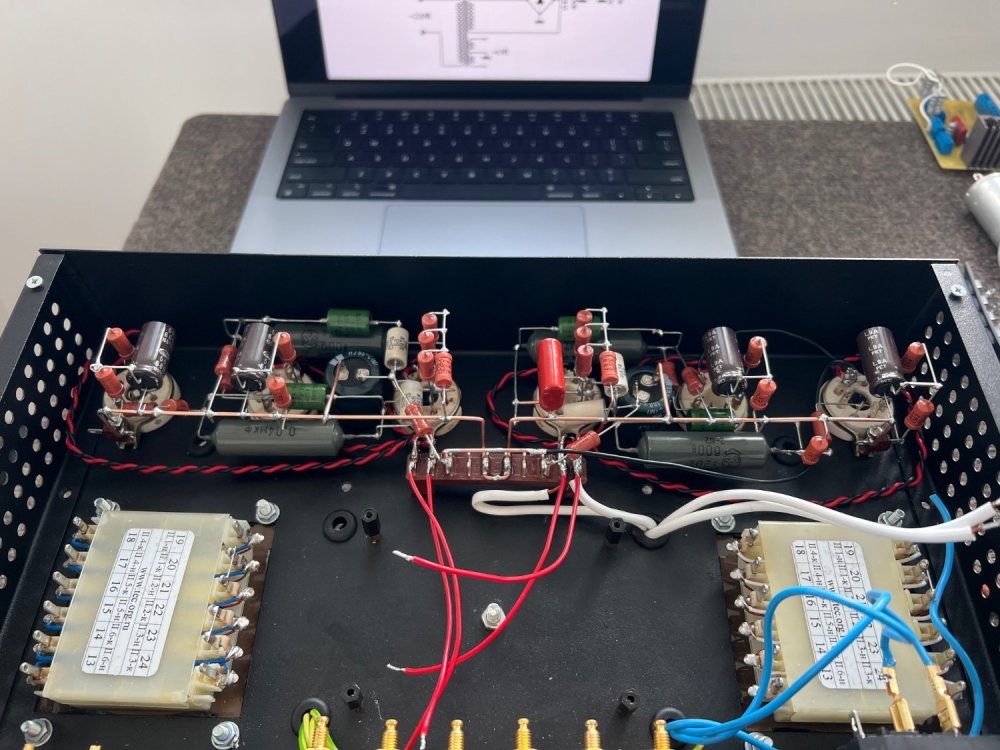

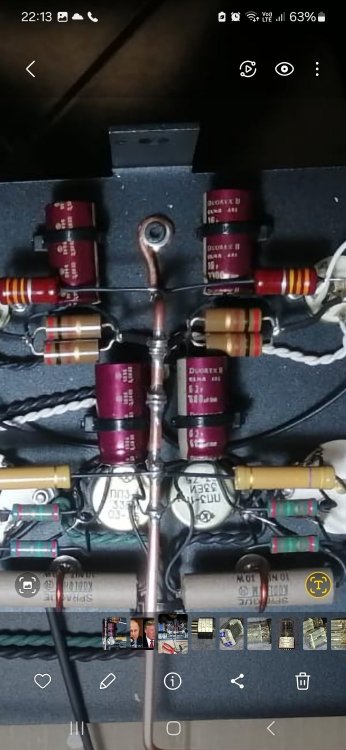

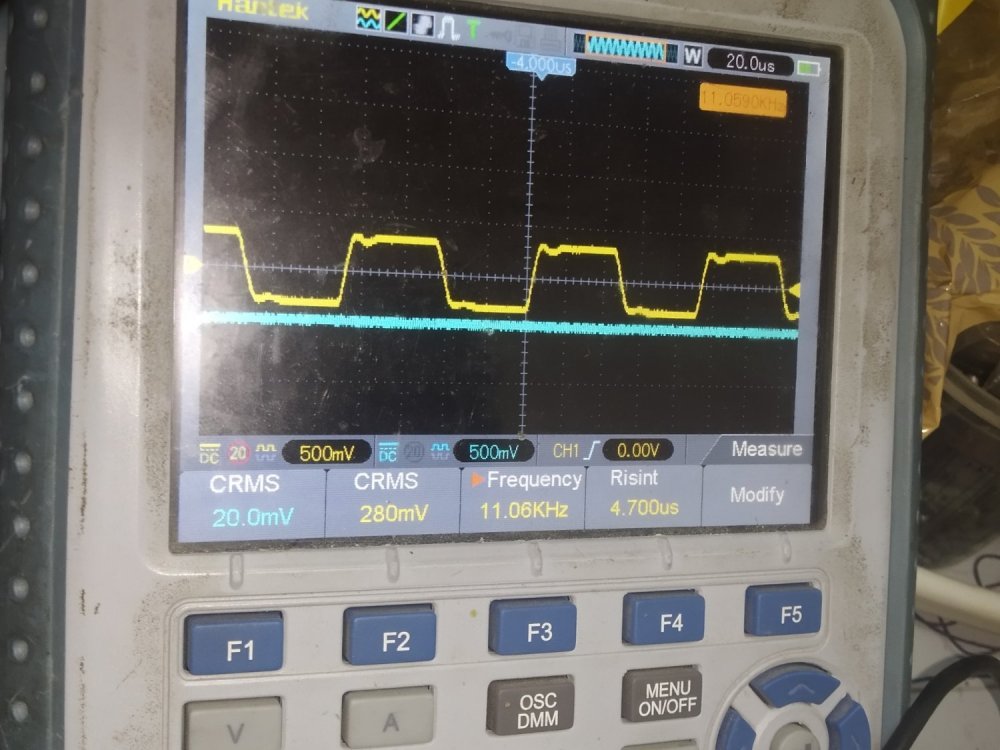

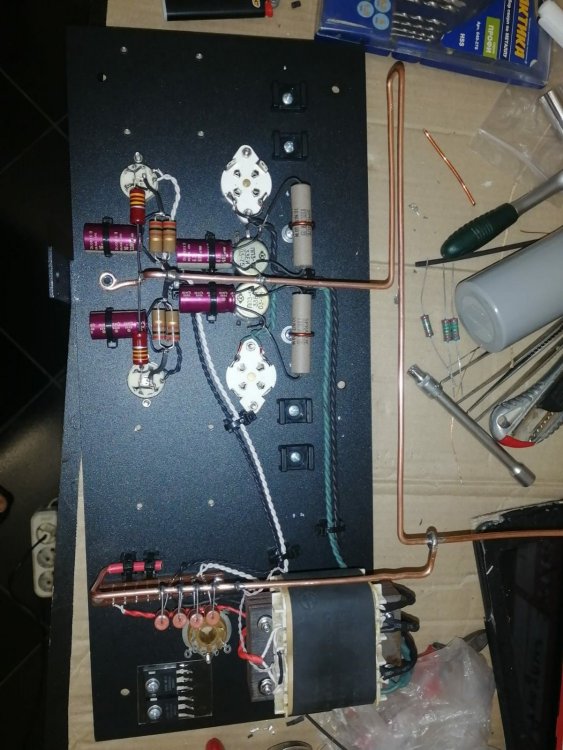

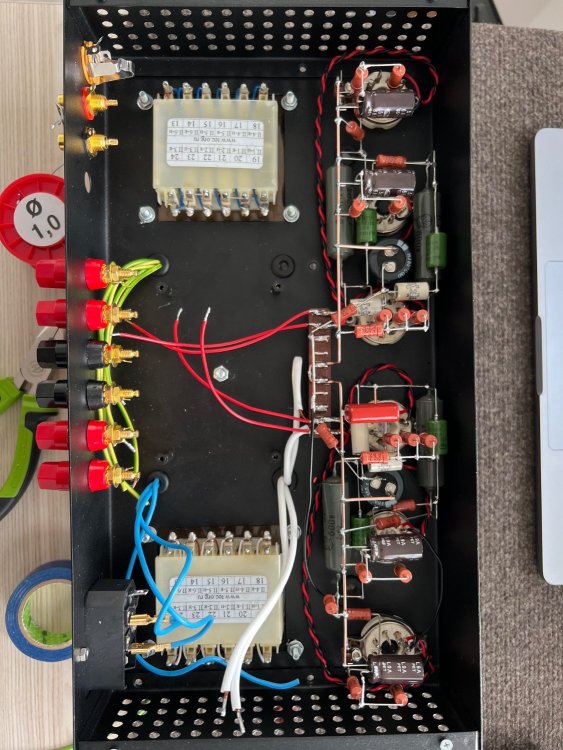

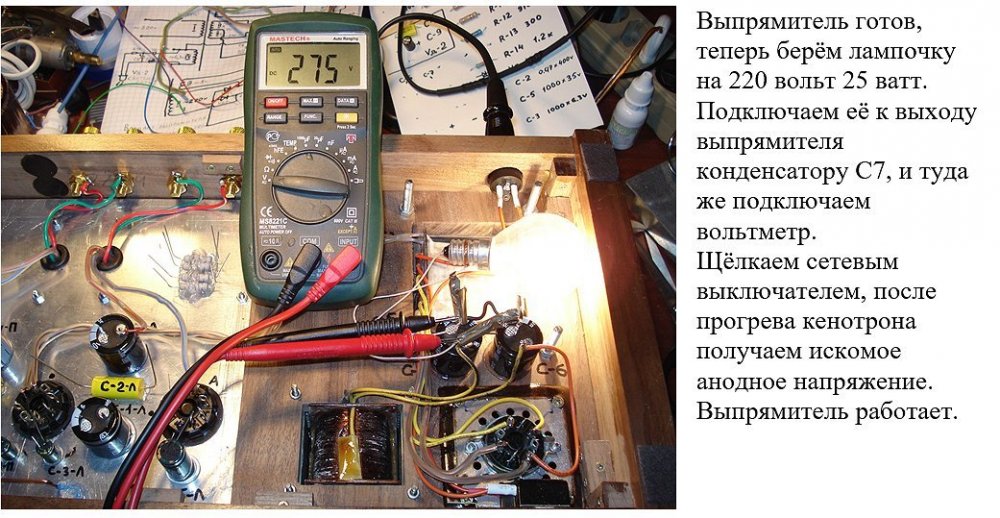

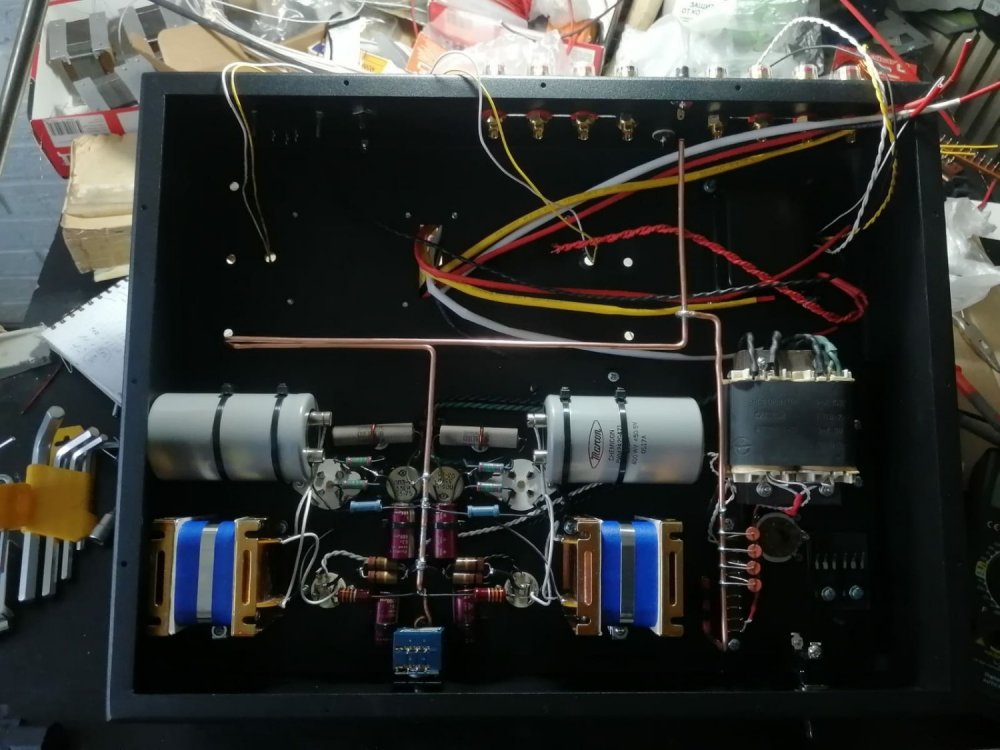

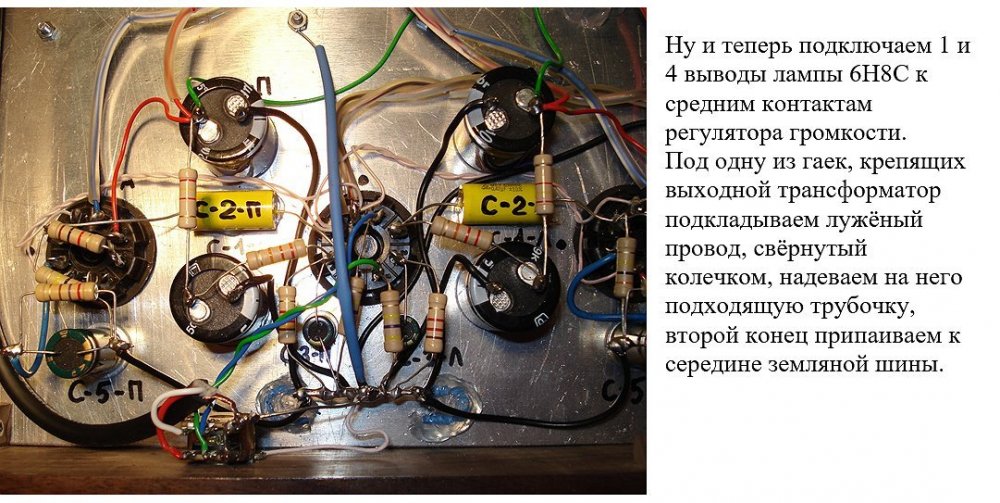

Устранив несколько мелких косяков сделал монтаж. Можно приступать к наладке.

Поскольку, как обычно со мной бывает, пытаюсь вякать в тему, а оно оказывается совсем про другое (вдруг понял - вот и эта история с пищалками, динамиками и контрольными агрегатами завелась как червяк в теме про рупора…), попытаюсь довякнуть и поправить, дабы вернуть тему в лоно. Итак... Обычно под рупорами имеется в виду классическая компрессионная конструкция, и тут история неоднозначная. Они дают фантастическую энергию, тактильность звука, скорость и плотность, ощущение живости, и за это им прощается очень многое – способность с грехом пополам охватить (жалкие?) 4 октавы, нехорошие фазовые эффекты и «отрыжка» по краям диапазона, необходимость сложной фильтрации, рассинхронизация с «диффузорной» поддержкой и еще много чего. Но лучшие Вестерны или, допустим, Витавоксы передают голосовой регистр потрясающе увлекательно, низкий им поклон, да и те же 1А13 тоже вполне себе вещь, особенно если с надлежащей дудкой (желательно многосекционной, полой внутри и засыпанной тальком, чтобы не звенело). Ну и вообще, конечно, рупоры – это исходно классика в рамках темы массовой озвучки. Тем не менее, в домашнем аудио тоже немало конструкций, успешно использующих рупоры, и в этом формате есть свои легенды. Полноценное, информативное, музыкальное звучание «голосов театра», пожалуй, в немалой степени связано с тем, что создателям удалось, с одной стороны, получить вполне убедительный НЧ регистр от легких, быстрых «скорее шириков», чем басовых динамиков – и с другой стороны, легкости и скорости этих самых динамиков оказалось достаточно, чтобы органично синхронизироваться с СЧ-Вч компрессионным излучателем. Однако приходится признать, что таких удачных решений не так уж и много. Другая по-своему классная схема – Клипшхорн и им подобные Ласкалы-Беллы, где на НЧ тоже рупор. Но компромиссность рупорного баса очевидна, и лишь отчасти она преодолевается установкой его, словно нерадивого школьника, в угол, где он вдруг начинает получать достаточно приличные отметки. Сегодня условная узкополосность компрессионных рупоров, говорят, может быть полностью преодолена: благодаря умным технологиям сигнал можно оцифровать, программно расфильтровать по рупорным полосам с крутизной хоть 100 дб на октаву, а потом снова перевести сигнал в аналоговую форму по диапазонам, идеально согласовав фазовые соотношения. Отлично звучащих реализаций пока не слышал, но прогресс не задушишь. Насчет тыловых рупоров, которые не все готовы так называть. Чтобы воспроизводить НЧ, рупор должен иметь определенный коэффициент расширения (для НЧ он небольшой, так что честный басовый рупор всегда длинный), а также определенный размер рта (периметр устья должен быть всяко соизмерим с длиной волны самой нижней частоты). При укорочении конструкция теряет эффективность в своем диапазоне, при уменьшении периметра – тоже, да еще и формирует зубчатую АЧХ, а параллельно с этим портятся всякие ГВЗ… но это не мешает называть компромиссную рупороподобную конструкцию рупором – хотя иногда сложно поставить границу, где кончается акустический лабиринт и начинается тыловой рупор. (Кстати, проблему «горбатой» АЧХ тылового недорупора, было дело, довольно остроумно подправили Панасоники. История такая: если у вас есть расширяющийся по мере удаления от динамика волновод, с некоторой натяжкой можно назвать его рупором. Если он достаточно длинен, но имеет маленький по размеру выхлоп, на выходе будет АЧХ из довольно глубоких подъемов и спадов, определяемых длиной, коэффициентом расширения и геометрией рта. Так вот, панасы разделили корпус перегородкой и поместили за жопкой динамика два подобных «недорупора» с двумя расположенными рядом выходами, подгадав разницу между волноводами так, чтобы подъему АЧХ одного «кривого рупора» соответствовал спад другого – и наоборот. В итоге получился достаточно глубоко басящий излучатель с приемлемой АЧХ, незаурядным КПД, достаточно увлекательным звучанием… и хреноватыми цифрами по ГВЗ – но кто вам считает, если народу нравится – название колонок забыл, но во всем мире гоняются.) Если же не брать экстрим, то для домашнего аудио нередко пользуют так называемые широкогорлые рупора. Это не «большие по размеру входа» рупора, а акустическое оформление, не использующее компрессионного эффекта / компрессионной камеры и «тела Венте», поэтому коэффициент фокусировки у этой конструкции совсем небольшой, мало отличающийся от обычного щита. Если угодно, можно назвать ее «слегка фокусирующим щитом» или «малоэффективным рупором». Диапазон эффективной работы, как и у любого рупора - те же от силы 4 октавы; за пределами этого диапазона конструкцию можно рассматривать именно как своего рода щит. Важно: у широкогорлого рупора принципиально небольшой «коэффициент усиления» (а на самом деле «концентрации диаграммы направленности») – ну, дает он в диапазоне, допустим, 200 гц-3 кгц подъем в 3…5 дб. При адекватно подобранном динамике (хорошее BL и как следствие склонность к быстрому, постному, суховатому звуку с некоторым дефицитом как раз примерно в обозначенном диапазоне) итоговая АЧХ в оформлении может оказаться даже равномернее, чем АЧХ в измерительном щите. Но этот самый прирост энергетики, фокусирующий эффект, возросшая осязаемость и «несомость» звуков, присущие удачной реализации, вполне оправдывают гемор по изготовлению. При этом, если не жадничать с подъемом и вдумчиво поддержать (если надо) края диапазона динамика, критикуемая многими «рупорная отрыжка» совершенно не слышна – более того, толком не фиксируется при измерениях. А вот уменьшение гармоник и интермодуляций в важном для музыки диапазоне за счет возрастания сопротивления излучения – это вполне ловится. У меня на чердаке лежат здоровенные, со стороной метра почти по полтора квадратные оконечные секции Джибиэлевских кинотеатральных рупоров, наследство светлой памяти Бориса Борисыча. С некоторыми шириками, типа ТвинАксиета эти чудовища играют очень убедительно, полноценно и вполне полнополосно (так ведь и щит немаленький), при этом звучание ровнее, достовернее и увлекательнее, чем удавалось добиться от того же ТвинАксиета в любом другом оформлении…. Кстати, и на пару 2-децибельных щелчков громче чем в просто оформлении. Вот бы было еще куда это поставить, кроме чердака. Насколько я понимаю, Сергей Норманн пользуется похожим подходом, только не из заглушенного пластика, а из осмысленно подобранного благозвучного дерева. Тема (на мой взгляд, исключительно важная для аудио) «подзвучки», не-мертвости акустического оформления в этой ветке, кажется, неуместна (а там, где она уместна, обсуждается на уровне таких упрощений, что даже лезть не хочется). Кстати, свои рупора я тоже точил именно что из тяньшаньской ели - материал был стырен со склада конторы, где делают рассыпуху для Стейнвея. В каком-то смысле прилегающая тема открытого оформления – тоже не отсюда, и тоже, на мой взгляд, заслуживает более осмысленных разговоров. Если же закрывать данное эссе в рамках темы и возвращаться к рупорам, то остается признать, что это широкогорлый рупор - возможно, наиболее интересная ипостась рупорной темы для домашнего аудио. Да, его называют еще «акустикой эгоиста», хотя и это правда лишь отчасти. Оформление слегка концентрирует излучение динамиков в относительно компактные лепестки (кстати, в ключевом диапазоне близкие к кардиоиде), что ощутимо уменьшает количество случайных переотражений (и влияния комнаты), позволяя добиться необычайно жизнеподобной передачи пространства, включая и глубину, что в сочетании с прибавкой в тактильности, плотности звуков - вполне себе вовлекает и радует… Хотя вынужден признать: конкретно в моем случае на данный момент в фаворитах просто ширики с прямонакальным пентодным однотактником без ОС – поженились так, что ничего не хочется менять

Тема вроде бы подразумевает возможность представлять и фото АС, которые созданы на основе моих динамиков. По этому показываю полочные колоночки, которые сделал для так сказать демонстрации наших возможностей и для удобства перемещения, чтоб можно было оперативно менять место прослушивания для любителей сравнивать звучание нескольких (в том числе и брендовых конечно же) АС. Мидбас собран на составной раме по типу старых Сонус Фабер-ов или современных Raidho. МС на постоянном магните (феррит стронция) с Т-образной формой полюсного наконечника. ВЧ - хорошо зарекомендовавшие себя низкорезонансные СкаСпики с 29 мм куполом и задней камерой сложной формы.

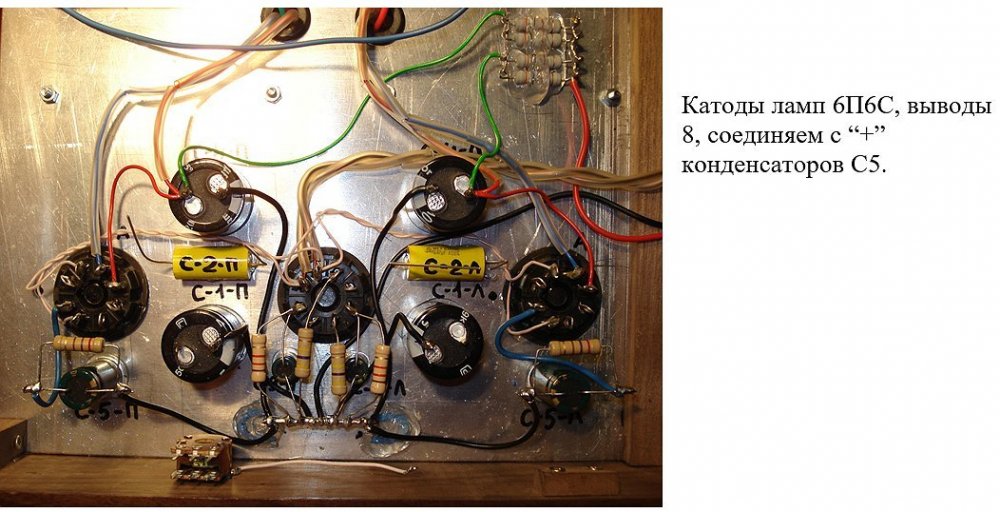

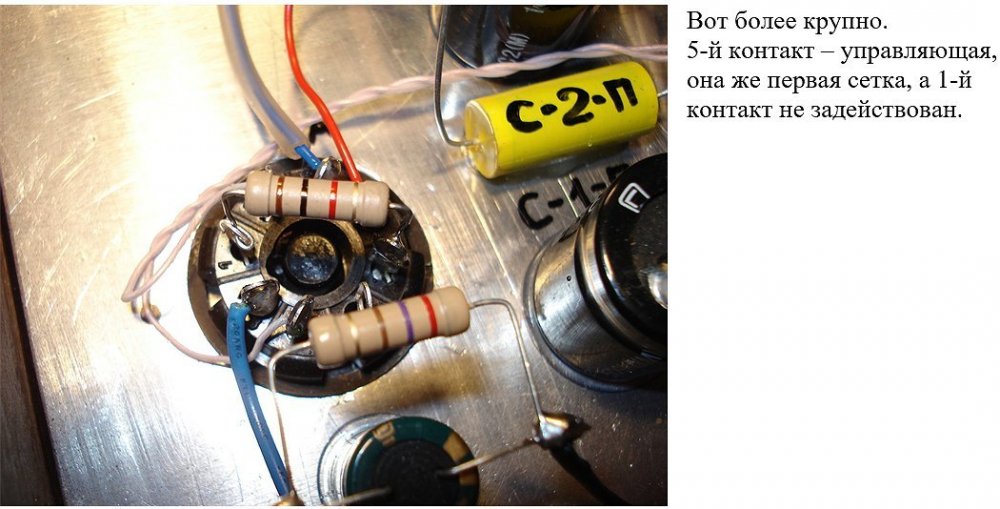

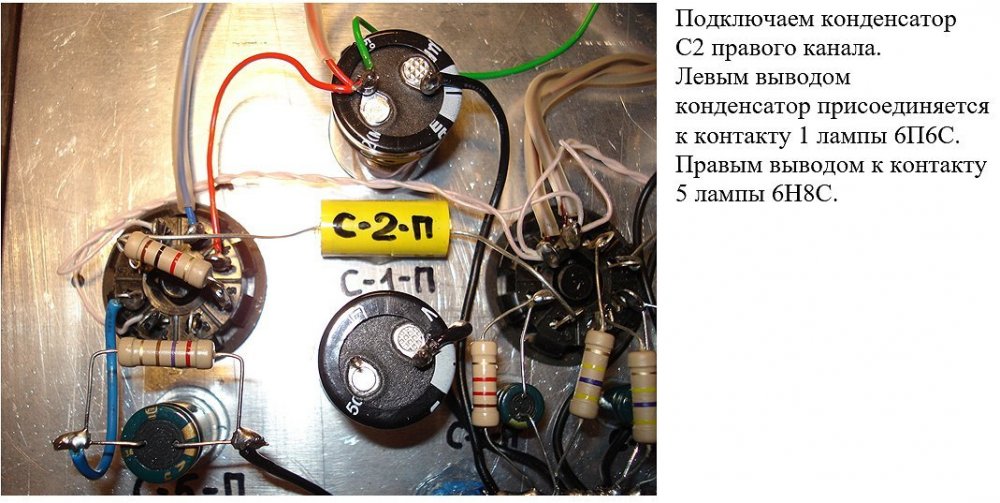

Добавлю чуть больше деталей.

Прежде чем начать рассказывать о процессе работы над данным проектом считаю нужным написать небольшой disclaimer. А именно: данный усилитель не претендует на "почетное" звание Hi-End, он создается исходя из несколько нестандартной постановки задачи, примененные в нем технические решения связаны не с рациональной необходимостью, а с субъективным виденьем автора, т.е. меня. Итак, для начала стоит рассказать предысторию. Идея построить такой усилитель была у меня уже давно. Главным мотивом его построения стало желание сделать нечто беспрецедентное, что в определенном роде станет opus_magnum моего творчества в области ламповых усилителей низкой частоты. Когда-то здесь, на ещё старой инкарнации данного форума упоминалось, что похожие усилители делаются обычно исходя из "любви к акробатике ламповых каскадов", в то время как звук ставится далеко не на первое место. Возможно, этим объясняется лишь одна известная мне конструкция усилителя похожей мощности, а именно "ламповый усилитель на 1200Вт на двух ГУ81М", статья о котором разбродилась по интернету. Промышленностью же выпускался трансляционный усилитель УПВ1-1.25, который послужил прототипом для вышеуказанного. Во многом мой проект строится с оглядкой и на этот самодельный усилитель и на УПВ. Параллельно я следил за ходом проекта Avenger"а, его двухтактника на ГУ-48. В процессе наблюдения за ним, у меня выкристаллизовался подход к конструированию и выбор схемотехники для построения уже своего усилителя. Основой подхода стал протест. Протест против "негласных" "канонов" "аудиофильского" "лампового усилителестроения". И радикальное выражение этого протеста. В проекте же Avenger"a, можно, напротив, видеть максимальное "следование по течению", соблюдение таких "канонов", а конкретно строгое следование идеологии небезызвестного Сакумы, суть которой состоит в применении триодов и трансформаторных связей между каскадами с фиксированным смещением и без применения пассивных радиоэлементов вроде резисторов и конденсаторов в звуковом тракте. Мой же усилитель становится максимальной противоположностью. Никаких триодов. Исключительно многосеточные лампы в штатном включении во всех каскадах. Никаких трансформаторных связей. Допустимым я счел только применение одного межкаскадного трансформатора между драйвером и выходным каскадом (хотя в усилителе на ГУ81М был более бескомпромиссный подход -- ГУ81 имели непосредственную связь с драйвером). Никакого "класса А", поскольку его КПД редко превышает 40%. А ещё бескомпромиссное отсутствие любых полупроводниковых элементов в источниках питания. Только кенотроны, газотроны, ламповые стабилизаторы на 6с33с и 6с19п, полный лампоз ради лампоза! А ещё одной идеей-фикс стало желание сделать этот усилитель компактным настолько, насколько это возможно. Вместе с этим было стремление получить от усилителя кроме мощности ещё и более-менее приличную АЧХ, хотя бы от 30Гц до 15 кГц, что получше чем у УПВ, задачей которого было бубнить в тысячу радиоточек через десяток километров проводов. Какой же АЧХ получится на самом деле -- предстояло узнать на практике. Исходя из вышеизложенных идей был сделан выбор как ламп выходного каскада, так и всего остального конструктивного наполнения проекта. И основой его становится двухтактный выходной каскад на двух лампах ГУ-46, которые очень похожи на ГУ-81, но обладают меньшими габаритами. ГУ46 позволяет рассеять на аноде 500Вт мощности, что потенциально дает возможность получить 1000 и более Вт выходной мощности в двухтактном каскаде. Для такого каскада нужен драйвер и начать постройку макета усилителя я решил именно с драйвера. Повторять известные конструкции желания не было, потому драйвер также сделан нестандартным. Входной каскад построен на довольно экзотической для УНЧ лампе -- пентоде с вторичной эмиссией 6В1П. Особая конструкция лампы позволяет получить два противофазных сигнала на выходе каскада -- один снимается с анода лампы, второй -- с динода. Подбором нагрузочных резисторов можно добиться практически идеальной симметрии выходных сигналов. Единственное упоминание применения такой лампы во входном каскаде РР-усилителя мне известно в статье на радиокоте https://radiokot.ru/circuit/audio/amplifier/101/ Амплитуда на выходе входного каскада остается недостаточной, поэтому он подается на двухтактный усилитель напряжения построенный на двух лампах 6п1п, с резисторами в качестве анодных нагрузок. Через разделительные конденсаторы усиленный сигнал подается на сетки двух ламп ГУ50 в пентодном включении. Смещение ламп ГУ-50 фиксированное, подается от отдельного источника через балансировочные резисторы. Нагрузкой ламп ГУ50 является межкаскадный трансформатор, на выходе которого достигаются несколько сот вольт амплитуды напряжения, которые понадобятся для раскачки выходного каскада на ГУ46. Если каждую полуобмотку межкаскадного трансформатора нагрузить резистором 1.5 к, то на выходе такого драйвера достигается 30Вт мощности при ровной полке АЧХ от 25Гц до 25 кГц. Трансформатор выполнен на сердечнике от ТС250 по мотивам выходника для ГУ50 Алексея Шалина и содержит 4000 витков первички и 3000 витков вторички. Каждая полуобмотка моталась следующим образом: 1000 витков первички, потом 1500 витков вторички, потом снова 1000 витков первички. Межобмоточная изоляция выполнялась электрокартоном толщиной 0.5мм с набором толщины до 2мм. Межслойная изоляция -- электротехническая бумага (тонкий электрокартон) толщиной 0.12мм. На текущий момент драйверный блок получает питание от самодельного же лабораторного БП, который заслуживает отдельного описания, на которое я приведу ссылку https://habr.com/ru/articles/812959/ Входной каскад с каскадом усиления напряжения получает 300В анодного питания. Это же напряжение подается на вторые сетки ГУ50. Анодное питание ГУ50 -- 600В. На смещение подается -200В и выставляется делителями на резисторах как для каскада на ГУ50 так и для выходного каскада на ГУ46. Все "низковольтные" напряжения стабилизированы электронными стабилизаторами, которые находятся в ЛБП. Теперь пришло время рассказать о выходном каскаде усилителя. Как уже упомянуто выше, построен он на двух лампах ГУ-46. Так как родные панельки для них труднодоступны и при этом крайне неудобны и громоздки, лампы монтируются на самодельном шасси, в котором установлены самодельные цанговые зажимы для ножек ламп. Выводы от зажимов смонтированы на колодку, где удобно выполнить все подключения. Дополнительно лампы удерживаются хомутами за металлическое днище, которое же является выводом третьей сетки. Накал ламп имеет нестандартную величину в 8.3В при токе 15А, что потребовало изготовить накальный трансформатор. Основой трансформатора стал ТСА-270, у которого оставлена родная первичка, а вторички намотаны медной шиной сечением 2*3мм. Каждая вторичка имеет отвод от средней точки, который и служит для соединения катодов с землёй. Такой трансформатор позволяет в двухтактном каскаде полностью скомпенсировать фон переменного тока от накалов ламп.

Решил создать тему, хотя не уверен, что строго попадаю под критерии данного форума со своими крамольными идеями, но... Предыстория такова: имею сейчас вполне хороший усилитель, который всем меня устраивает, кроме "незабываемой ауры прямонакальных триодов", потому в какой-то момент принял решение заменить выходные лампы на прямонакальные. По требованиям (со стороны выходных трансформаторов) мне подходит, пожалуй, 45-е семейство. На них и решил остановиться. Пока неспешно подыскиваю пару 45-х, занимаюсь изготовлением нового шасси, более свободной компоновки, куда поместится всё моё габаритное "добро". Шасси будет стандартного для меня вида - деревянный "подвал" из массива лиственницы (доска 28х140мм) и верха из текстолита ПТ/ПТК 500х400х5мм. Сегодня вычертил примерную схему расположение элементов. Постарался максимально всё вынести наверх, чтобы обеспечить удобство сборки и не мучаться с доступом к пайкам и конструктивным элементам. По схемотехнике ничего нового я не стал изобретать и использую проверенный вариант: два каскада с 77 пентодом на входе и 45 на выходе, вторая сетка 77 стабится CГ3С/ОС3, смещение батарейкой, выходной каскад с бестрансформаторным фиксированным смещением с 5Ц3С/5Z3/83 (питать накал от сети или с обмотки, пока не решил, но конденсатор СВВ65 40+2мкФ не так уж и велик, если что), нагружен на CRCRC фильтр( МБГВ+Siemens MP), анодное также бестрансформаторное на 872А. Элементная база в основном возрастная, за некоторым исключением. Ёмкости - неполярные, с добавкой "звучащих" электролитов проверенного качества. Трансформаторы - 33:1 HiB 25H 190ом. Предполагаю получить порядка 1,5Вт, чего вполне достаточно для моих АС. Монтаж навесной 3D с минимальным использованием доп. проводников. В общем как-то так... Чтобы снять заранее вопросы по входной лампе скажу, что она выбрана не случайно и менять её на другие схожие пентоды не планирую. !!!AMP_77-45SE.pdf

Насчет 15 гд. Нет, не ужасен, но звук у него какой-то тщедушный, кукольный. Очень слабая бумага, вся играет, много интермодуляций. (Если не путаю, это он двухкатушечный? - люди вроде бы получали с двухкатушечного 15 гд что-то интересное, используя вторую катушку как датчик сигнала обратной связи) Насчет размера. Работая над своими знаменитыми 215-ми (а он повозился изрядно - начал в 1927 и закончил уже после войны), Х. А. Хартли пришел к нескольким ключевым выводам-принципам. В частности: приблизиться к бескомпромиссно точной передаче музыки может только одинокий излучатель, но сделать это идеально не может ни один (ну это и так понятно). А оптимально-компромиссный размер диффузора, способного максимально достоверно передать диапазон частот (точнее, диапазон длин волн), излучаемых голосом и музыкальными инструментами, составляет около 9 дюймов. (Собственно, такими и вышли модели что 215, что 220). А оптимальный размер диффузора, "заточенного" под достоверное воспроизведение вокала, следует искать в диапазоне от 6 (если меньше - энергетически "пустеет" грудной регистр) до 10 (если больше - на ключевых голосовых формантах ломается диффузор, разрушая цельность) дюймов. Кажется, жизнь более-менее подтверждает до сих пор. Хотя позже (кушать-то надо) Хартли как-то смягчился и начал делать и басовые, и ВЧ динамики, причем хорошие (однако голос всегда доверял диффузорам от 6 до 10 дюймов). При этом басовики были специфические, но звучащие. Скажем, Марк Левинсон (не бренд, а человек) использовал в своих домашних колонках 24-дюймовые басовики Хартли и ни на что не хотел их променять. Что же до шириков, то наверное требования перестали быть категоричными, да и диффузоры начали получаться - тот же Олсон ухитрился сделать очень достойные что "пятнашки", что овальные с большой осью 40 см ширики, совместимые и с пищалкой на керне, и с "рожком". Да и сам Хартли в как раз в 220-м таки сделал рожок (но закрыл его выпуклой бумажной крышкой, превратив в этакую морковку-"дулю"). Зато потребность в пищалке (практически) отпала. Могу сфоткать, но картинки есть в Сети.

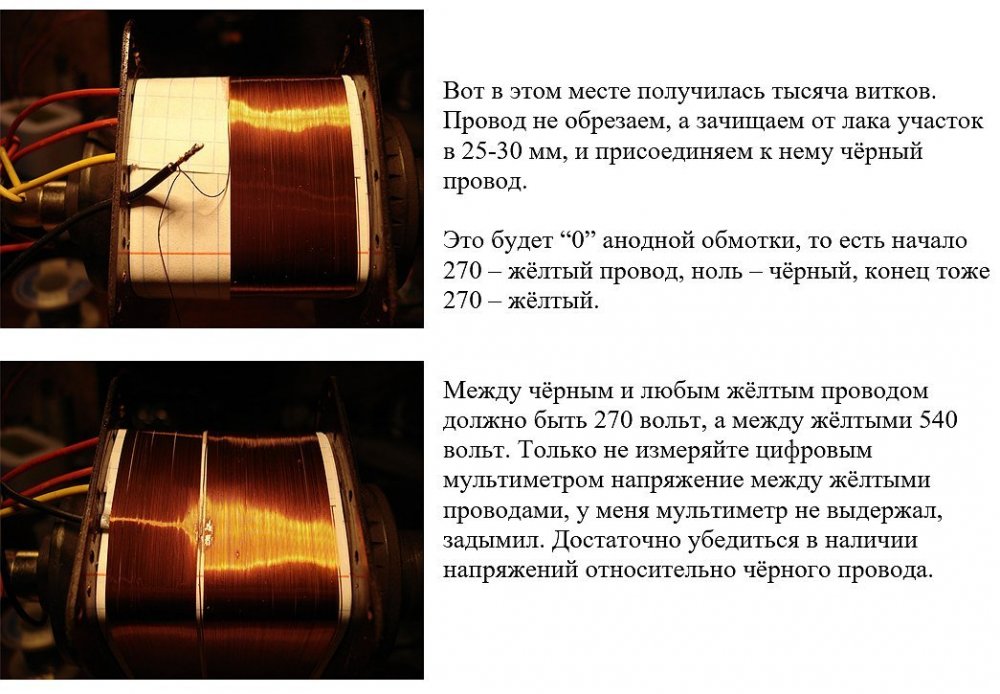

Пока на этом все мотаю. Один зуб шестерни 5 мкм. Но хотелось бы, чтобы укладчик не шагал, а двигался непрерывно. Катушечка на фото от актуатора рионера пд90 размером 2х2х2 мм примерно.

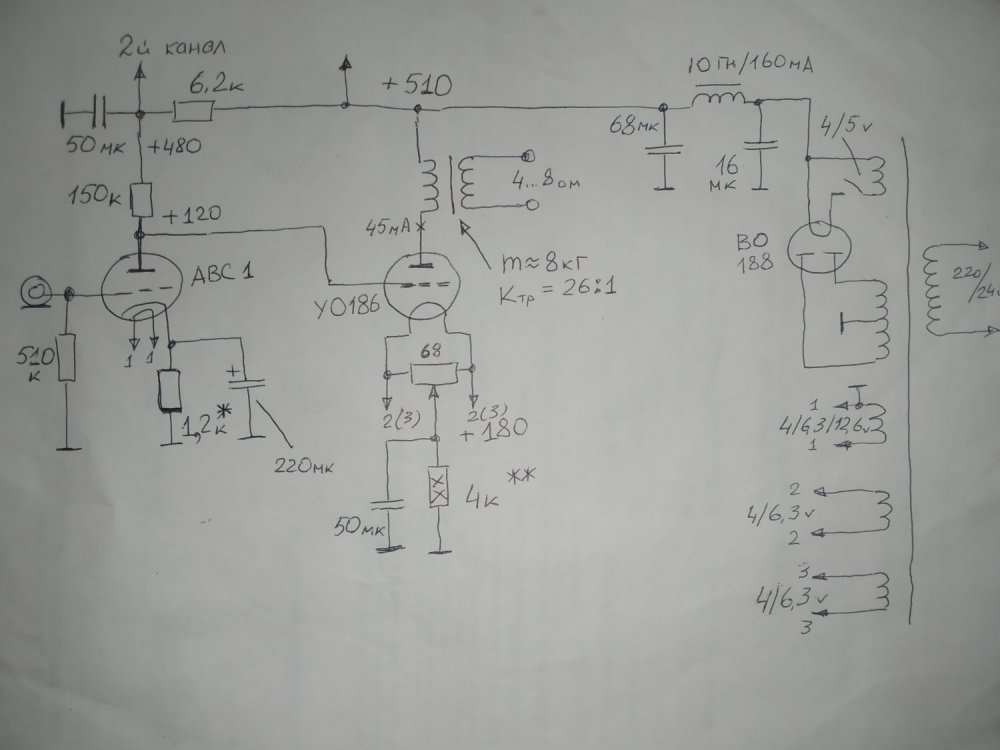

Выбранное количество витков вторички соответствует нагрузке 8 Ом, а приведенное сопротивление анодной нагрузки такого трансформатора получается порядка 8 кОм. Мне не вполне понятно, является ли это значение оптимальным для ГУ46. Этот трансформатор наконец заработал и сейчас можно написать о результатах испытаний. Собранный макет усилителя испытывался при подключении к вторичной обмотке трансформатора эквивалента нагрузки в виде толстой нихромовой спирали накрученной на керамическую трубку. Сопротивление эквивалента вместе с подводящими проводами составляет ровно 9 Ом, что несколько больше необходимого. Один из выводов вторичной обмотки выходного трансформатора нужно соединить с "массой". На вход усилителя подавался сигнал с генератора Г6-27, а выход изучался осциллографом С1-64А через делитель 1 к 10. На всех фото масштаб экрана осциллографа составляет 50 вольт на клетку. Режим работы выходного каскада следующий: анодное напряжение 3.5 кВ, вторая сетка 600В, третья сетка 100В. Смещение устанавливается таким, чтобы суммарный ток покоя через обе лампы составлял 100 мА. Предварительно из 20 ламп гу46 пришлось отобрать пару с минимальным разбросом анодного тока. Ртутные газотроны перед использованием нужно тренировать выдержкой под накалом в течении получаса. Также нежелательно применять сильно б\у газотроны из-за большой склонности к обратным зажиганиям. Описание настройки драйвера тут я опускаю, как достаточно тривиальную процедуру, отмечу лишь что её суть состоит в том, чтобы на его выходе получить симметрию двух противофазных сигналов. Оценка выходной мощности производилась следующим образом. Частота генератора устанавливалась равной 50 или 100Гц, затем амплитуда на входе накручивалась до тех пор, пока не начиналось наблюдаемое осциллографом ограничение (подрезка "верхушек" синусоиды). После этого амплитуда подстраивалась до выхода из ограничения и измерялось мультиметром напряжение на нагрузке в режиме измерения переменного напряжения. А дальше по закону Джоуля-Ленца высчитывается мощность. В моем случае действующее значение напряжения на 9 Омах составило 110 В, что дает 1350 Вт мощности! Средняя величина анодного тока при этом составила 550 мА при напряжении 3.5 кВ, что дает 1925Вт потребляемой мощности. Из простого соотношения вычисляется КПД выходного каскада равный 70%. После такой предварительно оценки максимальной мощности можно сделать пробег по интервалу 25Гц - 25 кГц и получить представление об АЧХ усилителя на максимальной мощности. Выяснилось, что на частоте 25Гц спад составляет -3 Дб, а от 50 Гц до 15 кГц идет ровный участок АЧХ соответствующий максимуму мощности. Осциллограмма сигнала на 1000Гц выглядит так. 100Гц с началом входа в ограничение. При глубоком заходе в ограничение синусоидальный сигнал приближается к прямоугольному, а мощность усилителя превышает 1500Вт с КПД под 90%, свечение анодов ламп начисто исчезает. В интервале 15 кГц-18кГц идет небольшой спад, примерно на 1 клетку экрана осциллографа, затем подъем до максимума на частоте 20 кГц. С 23 кГц начинается плавный спад и затем резкий спад с 25 кГц. При таких мощностях спираль эквивалента нагрузки раскаляется докрасна. Как по мне то для такого макета это прекрасный результат, оценить КНИ я затрудняюсь, но полагаю что следует ожидать порядка 5%, так как на экране можно различить едва заметные "заломы" синуса в окрестностях его перехода через 0. Установить точное значение КНИ и коэффициента гармоник можно уже более специфическими измерениями, для которых нужен компьютер с RMAA или анализатор спектра с измерителем искажений. Многие сочтут 5% КНИ чудовищно фиговым показателем, но см. дисклеймер) Проект ещё не завершен, сейчас он ещё остается в стадии макета, но он безусловно будет закончен до финального изделия в корпусе. Нужно ещё поработать над снижением фона и сделать много вспомогательных узлов, таких как стабилизированные блоки питания драйверных каскадов, стабилизатор анодного напряжения выходного каскада, который я планирую выполнить на основе магнитного усилителя включенного в цепь первичной обмотки высоковольтного трансформатора и управляемый со стороны высокого напряжения. Этот же стабилизатор будет выполнять функцию плавного подъема анодного напряжения. Ещё нужна схема защиты от пробоев\КЗ в цепи высокого напряжения и схема задержки включения анодных напряжений. И кроме всего этого планирую дополнить усилитель встроенным в него индикатором уровня сигнала на осциллографической трубке. Все это ещё предстоит упихать по унифицированным корпусам серии "Надел", в которых выполнялась различная измерительная аппаратура, по типу осциллографов С1-70 и С1-74. Предполагается, что сам блок усилителя, блок питания низковольтный и блок питания высоковольтный будут выполнены в отдельных корпусах, которые будучи сложенные друг на друга образуют приборную стойку. С итоговыми габаритами СИЛЬНО меньше, чем шкаф от УПВ1-1.25. А самое главное, нужно будет под стать этому усилителю построить акустическую систему, определенные идеи на этот счет есть. Напоследок, отмечу, что этот усилитель, безусловно не будет годиться для вдумчивых прослушиваний в домашних условиях разными аудиогурманами. Скорее он будет более интересен как радиоузел для крупного здания, или как усилитель для работы с низкочувствительной акустикой. Но все же основной вариант его применения я вижу для ГРОМКОГО прослушивания экстремальных жанров металла или в большом гараже или же на репетициях\концерте какой-нибудь местной металл-банды. По мере дальнейшей работы эта тема будет дополняться новыми сообщениями. ЗЫ: Схему нарисую позже в SPLan"е, собственно макет создавался по сути без схем, а компиляцией кусков схем найденных в интернете и переработанных-перерисованных потом на клочке бумаги.

Выходной каскад требует серьезного анодного питания -- до 3.5 кВ при силе тока до 1А в пике. Высоковольтный трансформатор анодного питания -- самодельный, намотан на большом ШЛ-железе от какого-то неизвестного трансформатора, по габаритам похожего на ОСМ-1.6. Сечение сердечника составляет порядка 50 кв. см. Первичная обмотка имеет отводы для подстройки необходимой величины анодного напряжения, вторичная обмотка намотана на напряжение 6 кВ и имеет отвод от средней точки для использования трансформатора с двухполупериодным выпрямителем. Настолько высокое напряжение уже затрудняет создание такого трансформатора в сухой конструкции и после неудачной попытки трансформатор был помещен в бак с маслом, тоже самодельный. Все выводы сделаны через изоляторы в боковых стенках бака. В выпрямителе применены ртутные газотроны ВГ-129, выбор которых обусловлен исключительно их готичным внешним видом и зловещим свечением в темноте. А ещё удобным резьбовым цоколем Е27, что сразу снимало вопрос с достпуностью панелек. Накал газотронов питается от отдельного трансформатора на сердечнике от ОСМ-0.063. Изоляция накальной обмотки должна выдерживать хотя бы полуторакратное значение анодного напряжения. Выпрямленное напряжение фильтруется двухзвенным LC-фильтром. Дроссели фильтра имеют индуктивности 0.8Гн первый и 0.5Гн второй, конденсаторы -- к75-40а по 100мкф 3 кВ. После такого фильтра питание подается в анодную цепь выходного каскада. Питание второй сетки отбирается из анодной цепи драйвера на ГУ50. Также подается положительное смещение +100В на третью сетку от отдельного выпрямителя. Смещение на 1 сетку берется от источника -200В через делитель. Тут мы подходим к ключевому элементу выходного каскада -- выходному трансформатору. Выходной трансформатор дался мне нелегко и работоспособная конструкция получилась лишь с шестой попытки. Очевидно, что большая выходная мощность требует большого выходного трансформатора. Поскольку нужно, чтобы он работал от 25Гц, то грубая прикидка ставит минимальную габаритную мощность в 2.5 кВт для желаемых 1000Вт на выходе при нормальном (в электротехническом смысле) значении магнитной индукции. Очевидно, что нужно было искать железо подходящего размера. Надо отметить, что в статье об усилителе на ГУ81 был применен выходной трансформатор от, собственно, УПВ-1.25 у которого сечение керна порядка 70 кв. см. Мне же такое не было доступно, ближайший аналог такого трансформатора -- высоковольтный масляный ОМП4\10-220, применяемый в малогабаритных понижающих подстанциях с 10 кВ до 220В. Но и такой покупать лишь для того чтобы разобрать на железо жаба заквакала. На базаре подвернулась куча каких-то самодельных трансформаторов на стержневом ленточном железе напоминающем ОСМ-2.5. С ними я и начал попытки изготовления выходного трансформатора. Первую версию выходника пробило высоким практически сразу же -- сказалось отсутствие опыта и неверная оценка пиковых перенапряжений действующих на его изоляцию.

Тверская губерния. Осташковский уезд. Возле моей деревни. Июль 2025г. VID_20250803_122703.mp4

Вот потому, что корпус не поёт от слова совсем, наши АС звучат очень чисто и натурально что на малой, что на большой громкости. Но первом фото внутренности корпуса ещё до заливки компаундом и до обработки внутреннего объема наполнителем. В результате слушая, чувствуешь себя на концерте в первых рядах и "видишь" ушами всех исполнителей без помех.... как летучая мышь практически

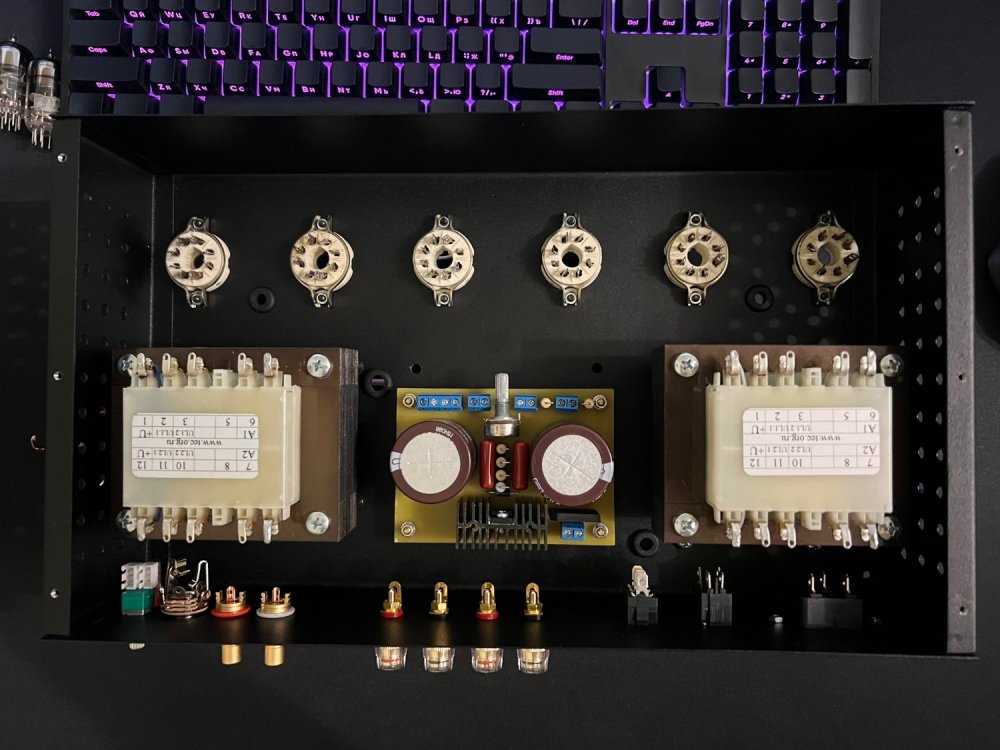

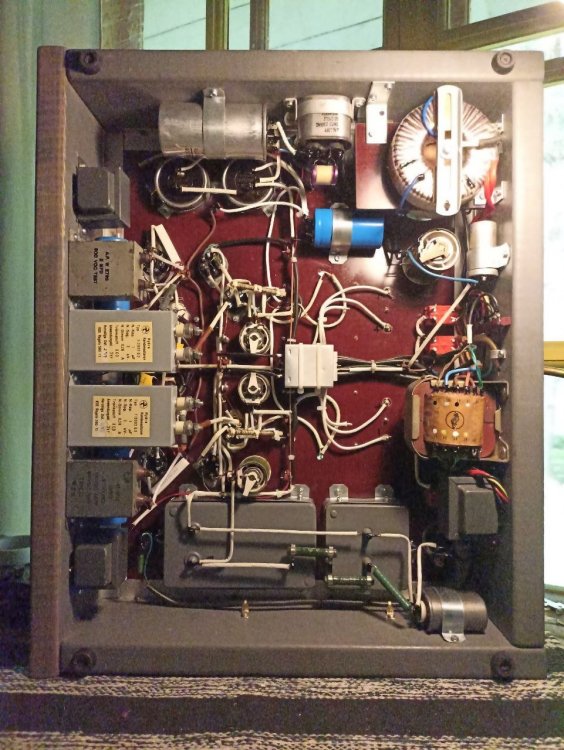

Примерно вот так все это дело выглядит внутри, панельки можно крепить как с наружной стороны корпуса, так и с внутренней, как это сделано у меня, в новых корпусах основание выше на 20мм, для того, чтобы можно было размещать трансформаторы на ШЛ железе от КБЛБ

Еще одна пара 60см Coax Field coil готовлю в Гонконг

Мои иголки, мелкоскоп простейший китайский за трёшку, обещают увеличение 1000, подсветка родная, пока не заморачивался с улучшением, из плюсов, сразу фоткает на флешку. МС10, МС20, АТ конус, АТ микролайн, 3шт АТ шибата. Для удобства наверное хорошо использовать что то типа третьей руки, зажимать иголки, руками не удержать, а покрутить хочется.

может кому пригодиться если кантилевер не расплющен а погнут, то 99% возможно вернуть былую красоту. что необходимо 100% - микрокоп стерео типа для ювелирки шрабкугель , снова для ювелирки - гравировки. Без этого даже не стоит браться. набор пицетов которые подбираем онлайн во время операции. всё. Разумно сжимаем кантилевер у основания - ближе к катушки, помня о том что это трубка и можно сплющить. Вторым пинцетом со стороны алмаза начинаем правку, не за один раз, а 3-5-7 подходв в горизонте и вертикале ,как пришлось мне. Пинцетом вторым обхватываем справа и слева кантиливер. В вертикале так же браться как и в горизонте правке чтоб не сбить алмаз. Если необходимо , то снимаем корпус чтоб как можно ближе взять у основания кантилевера у катушки, так же решаем после осмотра под микроскопом. Это всё возможно если не смят катилеверё, не сорвана катушка с демпфера и не вырвана нить (tension wire) с крепежа . Там уже решаем сами хватит ли вам умения перемотать катушку, закрепить нить натянув с демпфером И так далее.

Друзья... Всех с наступающим новым годом! 🎄 Год был тяжелый... Но мы справились... 💪 Всем удачи в новом году... И реализации нашего совместного проекта...

Норманн, спасибо, что продолжаешь поднимать интересные темы. Но мне, если честно, отчет сам по себе не очень понравился: если сжать текст, не покушаясь на его содержательную часть, получится довольно беспомощное «верха-низа» и «натурально», ну еще «основательные басы» (да, их действительно можно как-то получить от «лаутероподобных» динамиков, но, согласись, полноценные сейсмические НЧ никогда не были их сильной стороной, «фундамент» из таких драйверов надо именно что «вытаскивать» - и не только из-за скромного диаметра, но и по причине невысокой полной добротности: магнит-то мощный, это концепт). При этом ни разу не сомневаюсь, что внутренне автор имеет гораздо более нюансированные, глубокие впечатления, просто не парится их сформулировать, и речь конечно не о дымках над вуалями морозного утра, а о гораздо более практических моментах, имеющих прямое отношение к музыке. Мне почти все упомянутые там динамики, как и тебе, знакомы, и не только они; у каждого свои плюсы, минусы и тараканы. Дальше написал длиннющий текст – посмотрел – ужас, почти три страницы. Про разные магниты, новодельные и старые ширики, особенности подачи, всякое-прочее. Писал не столько тебе, ты лучше меня всё знаешь, скорее для читателей форума. Потом посмотрел ветки – и понял, зря я всё это, здесь вообще другие приоритеты. А ведь еще несколько страниц сдуру про эзотерику накатал, это было бы вообще хуже красной тряпки, конечно выкладывать не стану, но дико жаль потраченного времени, вопрос необычайно сложный, хотел донести. На тематический форум обычно приходят ради интересного, содержательного, уважительного общения с единомышленниками… ты не находишь? Вот и я не нахожу. Тем не менее, ты держись, тебя читать приятно, интересно и полезно.

Всем Привет! Поставил пару дверей от шифонера под углом за колонками, прирост в звуке не то чтобы ощутимый, он офигенный, попросил приятеля подвигать двери, звук меняется так, что никакому ничикону и эльне не снилось. Прирост в звука не в замене деталей и проводов, он в комнате ... и в дверях от шифонера

Совершенно согласен. Вне зависимости от разницы мнений и опыта призываю участников относиться с уважением к опонентам и не опускаться до оскорблений ни в каком виде! Здесь присутствуют очень грамотные и опытные форумчане с многолетней практикой и хорошим фундаментальным образованием. Полезно выслушать каждого и подумать о неоднозначности и ограниченности своего восприятия. Все мы в чём то заблуждаемся и важно учиться признавать свои ошибки при эволюционном расширении границ познания. Будем добрее! ) П.С. А я всё же остановился в выборе на красных Сименс, как наиболее музыкальных и универсальных в моей системе! )

Здравствуйте Все. Травить можно лимонной кислотой и перекисью водорода + ложка соли, смывается легко кругом чистота, раствор только одноразовый. Лимонка в Пятерке перекись в аптеке стоят копейки.

Заказчик прислал видои , стоит трудится усилок VID-20250825-WA0009.mp4

Для аудиомонахов - ортодоксов это табу, но если есть потребность выпрямлять, то кто же может запретить?))) Здесь опять упираемся в субъективный набор компромиссов и убеждений. Я, например принципиально не использую развязывающие, анодные питающие трансформаторы, а другой скажет мне фи и приведёт массу аргументов ЗА, я же отвечу своими аргументами ПРОТИВ. Давно ни с кем не спорю и не переубеждаю. каждый строит свой комфортный понятный мир и живёт в нём. Чужое мнение стоит уважать, но придерживаться своих убеждений, пока они тверды. )

Если вы в качестве иллюстрации отталкиваетесь от фотки, которой явно больше 10 лет, то это не совсем по теме, сейчас многое иначе, в том числе даже и дом; хотя рупоры берегу - более того, иногда включаю, но чтобы опять было всерьез, надо переделать басовые усилители и зарядить новые басовики, всё некогда. И да, сейчас в качестве главного поставщика удовольствия, как и говорил, играют просто ширики 10 дюймов. Ящики - очень глубокие, вытянутые назад 7-гранные призмы (передняя грань, понятное дело, самая большая), по виду сверху колонки похожи на каплю, объем слегка за 100 литров. Под дырой динамика большой фазик (40 гц) нагруженный на ПАС. В эти тумбы можно ставить динамики до 12 дюймов или (на переходнике) меньше, хоть 4 дюйма (и на удивление - в этом ящике практически любой дин классно заводится). Ну а лучшими из всех оказались Гудманс Аксиом 112 (более того - это, пожалуй, вообще лучшие ширики из всех, что доводилось слышать, по крайней мере из того что с постоянными магнитами - но только с пентодником: с триодом края диапазона у этих динамиков как бы пригашены и звук слишком матовый, "как у всех безрожковых шириков". А вот если усилитель токовый, с высоким выходным сопротивлением, края диапазона (за счет роста импеданса) приподнимаются децибел до 3..5, давая весьма глубокий нижний регистр и вполне себе хрустальный, ясный дзынь. Учитывая чуйку децибел 95-97 - считаю, необычайно удачная находка, причем уже полватта - неприятно громко, ну его, и это в 35 кв. метрах. Кстати, Аксиом 10 визуально неотличим (у него только жопка другая - более компактный магнит фероба против солидного кобальта у 112-го), но по всем показателям он 112-му вчистую сливает - и хотя динамик явно породистый, таких еще поискать, в прямом сравнении заурядный. Снимаю шляпу перед гением Теда Джордана за два безусловных шедевра - Аксиетт 2 (тоже, на мой вкус, только под пентод) и вот этот Аксиом 112-й - браво. Если же возвращаться к системе, то очень большой вклад в успех (а я считаю получившийся тракт удачным) обеспечивает усилитель - да, на ВТ46, я про него на форуме вкратце писал. Драйвером английская батарейная, межкаскадные трансы серебром на пермаллое, выходные не по науке, зато на правильном железе, (то что от Шкатулле, я про них в другой ветке рассказывал, еще Никиту расстроил). В совокупности получилось очень достойно - не просто в смысле низа-верха, а именно что по музыке. Переслушиваю оперы, аутентистов и другую тягомотную канитель, а то Цепеллинов или Эллингтона - и всё в кайф, до комка в горле. Да, еще: считаю свою совесть относительно чистой, хотя пост опять не по существу ветки. Это вопрос ваш, Якорь, провокационный, ибо не в тему - но скорее всего никто не заметит, ветка не сказать чтобы популярная.

У меня 50Гц по -3дБ и 47Гц по -6дБ. Неравномерность в диапазоне 50...400Гц +-3дБ. Это сверхудача или просто правильный расчёт АС? ))) Габариты в рупорных АС всегда имеют значение, как и испрользуемый специфический вид "рупорного динамика", но большинство современных слушателей об этом давно уже не помнят... Оттого и домыслы о "кривых рупорах" и "отсутствии баса (отвратительное слово, не имеющее к музыке отношения, имхо)"

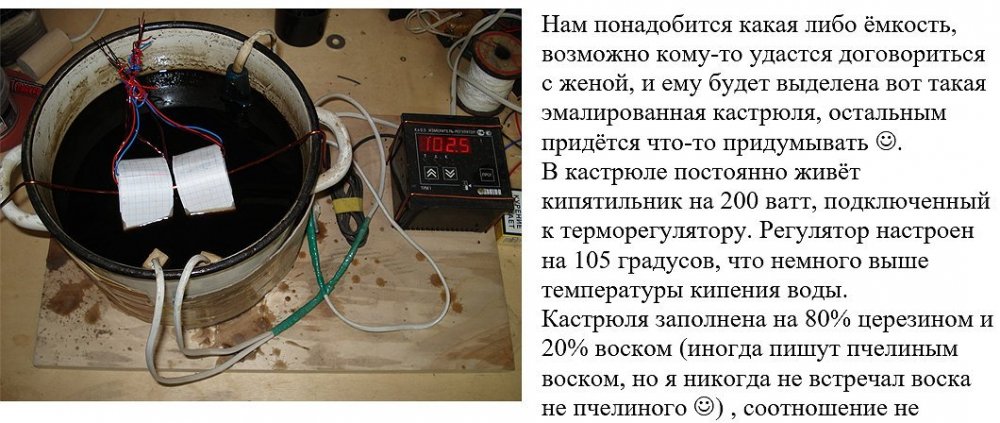

Ну, это все в теории... На практике с точностью до наоборот. Неточности могут возникнуть лишь с предварительным расчетом емкостей, т. к. это зависит от материалов/толщины изоляционных материалов, наличия/отсутствия пропитки. Все остальное вполне совпадает с предварительными расчетами по многократно описАнной методике. Ах, да! Руки тоже влияют!

В общем вчера утяжелил тонарм. Пришлось отлить дополнительный груз противовеса и добавить 10гр в районе головки. Также ввёл дополнительное горизонтальное демпфирование. В итоге вертикальный резонанс обосновался на частоте 8-9гц, а горизонтального измерительная пластинка не выявила (видимо опустился в район 5гц или ниже и пои этом задемпфировался). Вертикальное коробление тонарм стал замечать меньше. Артефакты теперь не попалают в звуковой диапазон, не слышны. Разве что заметна разница в линейных скоростях во время прохождения горба в виде питч+-. На рояле чуть заметно, но это только при довольно сильном короблении. В общем звучание не ухудшилось. Живо, энергично с хорошими акцентами и атакой. Тональных и тембральных изменений не обнаружил. Они в большей степени меняются при регулировке прижимной силы. Пока буду слушать музыку так. Если что-то вспоывёт в процессе, то сообщу. Единственное, захотелось ещё немного увеличить номинал резистора сетки первого каскада. Сейчас установлен 600к, хочу попробовать 1М. Противопоказаний Декка к этому нет.
