Здравствуйте Не выпрямлять накал 4п1л , увы, не получится. Переменка накала для малосигнального режима не балансируется даже у 2-вольтовых ламп. В остальном – не вижу проблем. Только предложил бы питать накал не от стандартного выпрямителя-стаба, включая модные штучки (не знаю, что там очаровательного в Коулмане, но, по мне, с ним только эффекты слушать в кайф, с музыкой там не особо – по мне, там отчасти нивелируется очарование и "текучесть" прямонакала). Короче, предложил бы попробовать токовую стабилизацию. (Думал, я один такой хитренький – но нет, есть ведь не только хитренькие, но и умные – в частности, Евгений Локи, он это решение вроде бы тоже с успехом использует. Берете стандартную ЛМку 317, включаете ее источником тока (через проволочный резистор-крутилку, лучше шунтированный обычным резистором, чтобы сделать регулировку была более тонкой/плавной; по мануалу можно прикинуть номинал резистора, вокруг которого строится нужный ток) – там схема – тьфу, ЛМка плюс всего один резистор, номинал которого определяет этот самый ток. Короче, подключаете этот ток к накалу, можно через дроссель в разрыв провода, можно два дросселя, чтобы нить накала оторвать дросселями от ЛМки, конденсатор параллельно накалу – по вкусу. Крутите ЛМкин резистор, устанавливаете на накале 4.2 вольта, и всё. Физическую среднюю точку накала лампы (она, слава Господу, выведена) сажаете на землю – и можно пользоваться. 4П1л триодом очень хороша, особенно старая – ну, возможно, не совсем уж прям «волшебная», однако весьма благозвучная/уравновешенная по подаче, к тому же едва ли не самая линейная среди низковольтных, не считая лютой экзотики – уверен, что оцените. (А можно попробовать застабить этим способом накал прямо с автосмещением: переключить накал на 2.1 вольта, нити впараллель, последовательно с этим накалом резистор автосмещения и, застабив нужный ток, сформировать на резисторе вольты автосмещения. Ток где-то 650 ма, значит для 7,5 вольт смещения достаточно резистора 10 Ом (6,5 вольт плюс лишний вольт – падение на самой нити накала, потенциал средней точки катода). Всего десяток ом в катоде – это считай тьфу, а лампа уже в режиме. Тоже тема.)

Схемы ламповых микрофонов

Успешно запущен второй канал корректора. Замеры напряжений: 6Ж32П: Ea=247 В, Uа=117 В, Uк=1,95 В. 6Н1П: Ea1=295 В, Ua1=173 В, Uк1=3,38 В, Ea2=296 В, Ua2=176 В, Uк2=3,33 В. 6П1П: Eа=293 В, Ua=179 В, Uк=13,57 В. Теперь думаю, как лучше регулировку уровня реализовать: оставить сдвоенный переменный резистор для одновременной регулировки каналов или на каждый канал поставить свой переменник?..

Вид платы с обратной стороны:

Фон решается даже при конденсаторах порядка 8 мкф в усилителе ламповом. Значит или лампы выходные не подобраны, или не совсем хороши/ исправны, или не сделана центровка накалов итп.

‎Можно делать и так и этак, но чтобы судить о явлении надо его иметь и за ним наблюдать. Наблюдать лучше, когда наблюдательное устройство высокого разрешения. Рупорная АС сделанная по правилам, а у ТС это похоже именно так, всегда имеет несравнимо большее разрешение чем 90 Дб ящик. От себя могу сказать, что наличие аж двух Варт у меня в корректоре никак не проявляет себя во первых их там присутствием, а во вторых, возможно, и делает этот корректор самым слушаемым, из имеющихся.

А что там изучать? Наверное у каждого имеется его описание.

Был я в его зверинце, почитал ахинею ихнюю, и аривидерчи, банда пердуна и подпердышей.

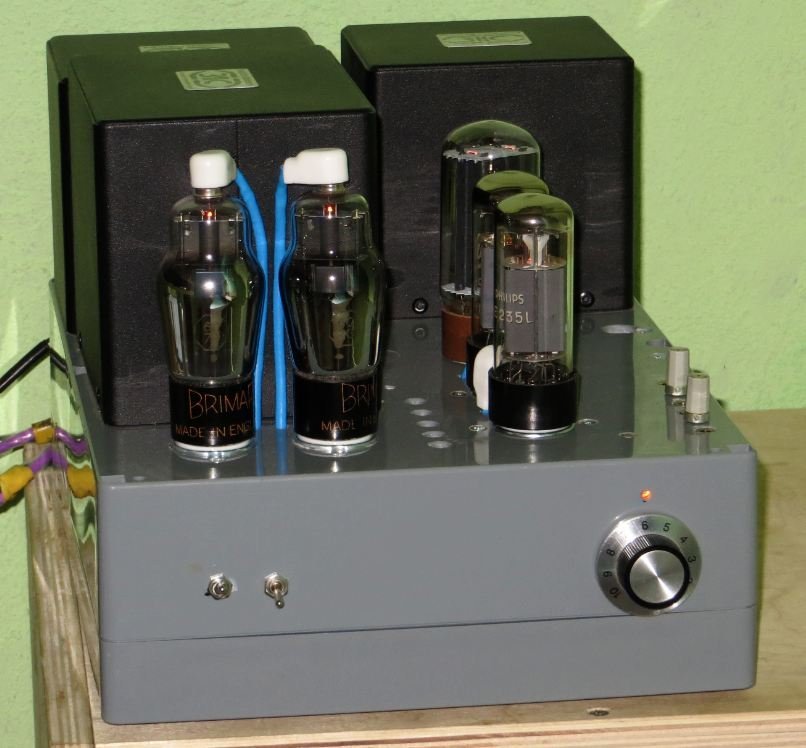

Вот мой вариант, все никак не закончить.

Предлагаю в этой теме выкладывать информацию по ламповым микрофонам и свои проекты по ламповым микрофонам. Ламповые микрофоны - это просто красиво. Как правило микрофон это спутник на фотографии любого знаменитого певца или музыкального коллектива. С другой стороны - занятие изготовлением ламповых микрофонов сильно продвигает в теме понимания влияния разных радиоэлементов на звук в ламповом усилителе. Ламповый микрофон это комбинация - микрофонный капсюль + ламповый предусилитель + микрофонный трансформатор (есть схемы, где его нет)+ микрофонный кабель + блок питания лампового микрофона (бывают варианты встроенного в корпус микрофона блока питания). И очень много специфики - именно микрофонной специфики. Например использование сопротивлений - сеточный резистор - от 40 мега ом до 1,0 - 5,0 Гига ом. Самые продвинутые современные промышленные микрофоны от Bruel&Kjaer имеют встроенный в капсюль 50 гигаомный резистор, но там полупроводниковый микрофонный предусилитель и всё это запаяно в герметичный корпус с инертными газами. Далее это повышенные меры борьбы с фоном. И специфичные режимы работы ламп - работа с пониженным напряжением накала для уменьшения внутренних шумов и с пониженным анодным напряжением, чтобы лампа меньше грелась в корпусе микрофона.

п.п.с. Из личной переписки:

Только закончил проект Ламповый микрофон на лампе 6ж49п-ДРУ/EF861 Вот тестовый трек .... с компрессией (мне так удобнее звук отстраивать) https://disk.yandex.ru/d/qvqbijz5w_uHBA С полосой АЧХ все нормально, но микрофон пока на прогреве.

Еще один подвариант исполнения предыдущей схемы.

Вот откуда байки про вечные гебельсовские масляные конденсаторы 😂

Родные, ESL 57, лучшее сочетание считается, якобы. Усилители эти точно не для роков и шума электронного. Не первый раз сетуете, но продать можно всё, даже дырку от бублика! А тут легендарный, культовый усилитель, ценимый многими, и актуальный до сих пор, с отменным звуком. Их и покупали по одному, если и были якобы парные, они были разные на самом деле, с номерами отличающимися в тысячу иногда и с разным содержимым, разными трансами и т.д. Купят под восстановление, или как донора к имеющимся двум. Но прежде чем продавать, его надо починить, мёртвый, фонящий не продать. Если не воняет ничего и не течёт из под колпаков, можно просто добавить небольшую ёмкость в фильтр, 22,33 мкф, не больше, иначе анодное поднимется, что чревато, катодный резистор точно сгорит у выходных ламп, или заменить, наконец, электролиты злосчастные эти, хотя их уже меняли и не раз наверняка. В давние времена из ремкомплекта, тоже хансты, в таком же корпусе, но на 2 по 25 мкф. И я бы не стал ничего добавлять, там стоит дроссель с лошадинной для оконечников индуктивностью в 30 Гн, за глаза! Нет там косяка, так тоже делали раньше иногда, дроссель бы просто сгорел, добавьте мысленно туда еще 140 мА, примерно, а от анодного ведь ещё и пред с тюнером питались.

Закончил очередной проект лампового микрофона лампе 6ж49п-ДРУ/EF861 ...... При этом 6ж49п-ДРУ понравилась больше на применённых режимах - "0" смешение, 55 вольт анодного напряжения. На фото установлена EF861.

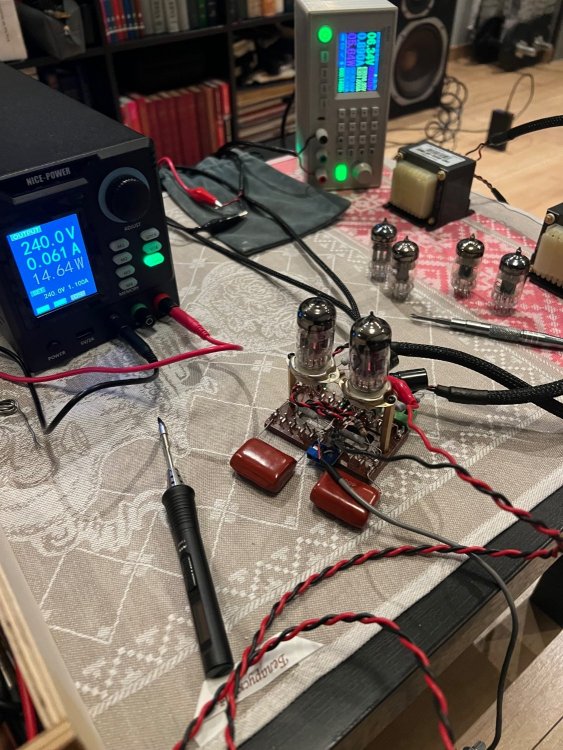

Кажется с какой-то стороны я нашел бальзам для своих ушей, в лице 6Ж43П-ДР, в паре с бг в катодах и твз в нагрузке звук отпадный, уже больше 2 часов залипаю на данный макет….

Пентодник одноламповый на 6п9, потом заменил на 6п9 на 6п15п /EL83 и мне понравилось больше. Выходники под пентод от радиоприемника Телефункен - по размеру меньше(!!) ТВЗ1-9. Я сделал несколько одноламповых пентодных усилителей...... И сильно намучался с ними при настройке. Самое смешное деталей у них не меньше чем в двухкаскадном, а настраивать на звук сильно труднее. Плюс вылазят "пентодные" проблемы - на вч - идут искажения, которые сильно портят звук..... Нужно или фильтры вводить или обратную связь частозависимую настраивать. Хороший межкаскадный конденсатор в качественном двухкаскадном усилителе с большим преимуществом перекроют все достоинства одноламповой схемы. Одноламповый усилитель УНЧ телевизор "Рекорд".. Обратите внимание на узел коррекции звука в области верхних частот с39, с40, R46

Продолжил..., изготовление переднего фланцевого крепления двигателя, задняя часть тоже будет доработана.

Не надо удалять. Они полезные. И это не обида, а само ирония. Тем более схемы реальные и проверенные, может кому и пригодятся...... Может и мне сгодятся через какое то время в другом проекте, кто знает, что пригодится потом. Анекдот в тему: - Мне без разницы, что обо мне думают другие... - Так о тебе никто и не думает, никому ты не нужен. - Вот это то и обидно.

Какой нахрен шутит. Продето один раз - 1 виток. У вас - 0,5. Поэтому, при намотке 10 витков, нсли там было 1/2 втика индуктивность увеличится в (10/(1/2))^2=400 раз. А увеличится в 100, откуда следует, что было, точнее есть ровно один виток. Как сделать "1/2" витка тоже написано. Если 1 виток на центральном керне Ш, то ввиду прохождения ровно половины потока через боковой керн на нем будет "1/2 витка". В том самом смысле. Каковой определяет работу трансформатора. I1*W1=I2*W2. То есть первичка на центральном керне даст 1 ампер*виток (для примера), а вторичка на боковом даст 1/2 ампер* витка. Уверяю вас, что в трансформаторе тока 1:100 при одном витке (обычно шине, ибо приводится к 5А прибору, то есть 500А) ровно 100 витков вторички. Рассказы про 1/2, 1/3 витка, если это не троллинг - неправильно. Для начинающих. Что касается клещей, то при намотке 2-х витков относительно "т.н. 1/3" аоказания не изменятся в 6 раз, а только в 2. См. Аттач.

Напомнило о давних опытах: пытался получить широкую полосу в выходном трансе на торе. Послойное секционирование не дало нужного результата, попытка намотать вторичку поверх с шагом что-бы перекрыть всю окружность тоже оказалась не годной. Пришлось более тонкимм проводом секторально мотать секции вторички и соединять их параллельно - это дало нужный результат.

Вот видимо для того что бы как раз и не было фона . Уважаемый S.Laptev а можно к вам в гости напроситься? Послушать усилитель на кенотронном питании и с общей ёмкостью в фильтрах не более 10 мкф . Обещаю вести себя прилично и приехать с вкусняшками под прослушивание .

Мошенничество и обман - это когда барыга напродажу лепит лажу. То что делаю я, находится в коллекциях и музеях. По крайней мере Политехнический музей мне претензий не высказывал, и коллекционеры довольны. Не путайте понятия.

Схемы ламповых микрофонов

Я когда винтаж реставрирую, старые электролиты, где 2-3-4 секции, аккуратно развальцовываю, вытряхиваю труху(она там есть в 100% случаев, разной степени убитости), и вставляю внутрь новые рубиконы, тонкие от плоских телевизоров или фотовспышек, выводы припаиваю изнутри к штатным выводам, и аккуратно завальцовываю взад. Визуально всё родное, некопанное. Клиент мелко повизгивает.

https://www.levitin-efim.com/издания

У вас , батюшка , проблемы не с пониманием аудио , тут надо иметь и слух , но с системным мышлением . Для справки (хотя я и не доктор..) : """ Системное мышление — это способ мышления, при котором человек видит ситуацию как целостную систему, анализируя взаимосвязи и взаимодействие её элементов, а не просто отдельные части. Этот подход позволяет понимать, как одно изменение влияет на другие части системы, предсказывать последствия решений и находить коренные причины проблем. Это не просто анализ, а способность видеть всю картину «сверху», учитывать контекст, обратные связи и динамику процессов. """ . Вам уже ВСЁ объяснили , но пазл собрать , увы , вы не в состоянии .

Ну, это неофитские выдумки. Половина напряжения накала не избавляет от броска. А половина анодного - это просто чушь. Впрочем, малограмотные Мэнли в некоторых "изделиях" примерно так сделали. Кратковременная работа лампы с напряжением на подогревателе без токоотбора на ресурсе не сказывается, но долго тянуть с подачей анодного не стоит. Впрочем, у великих русских учёных Пароля, Бергельсона и примкнувшего к ним Петухова всё подробно описано.

Может Волкер был и не дурак, но я бы так ни когда не сделал. Прав ВАА, пульсаций там мама не горюй, от этого конденсаторы и дохнут.. Ни что не будет проседать и плясать если мы знаем какая будет нагрузка, и под эту нагрузку расчитываем правильно дроссель после всех вводных. Дяденька разработчик просто сделал как ему показалось красивое решение. Но чудес не бывает, сам себя нае... По мне, так это компромисное решение

Берется, пусть даже сетевой транс с двумя одинаковыми обмотками, не говоря уже про приличный звуковой. Схема замещения, см аттач. Если витки и обмотки одинаковые, фона не будет, совсем. Обратная связь тоже способствует. Если конечно правда, что искажения не превышают 0,2% при разбалансе ламп в 25%. Кстати столько пульсаций старым 16 микрофарадам не нравится, отчего они дохнут.

Не баг, а фича.

Если 3 т.р. не жалко на пробу То https://aliexpress.ru/item/1005007634481125.html Или двух цаповый вариант https://aliexpress.ru/item/1005003439153633.html Судя по фото вход I2S присутствует, но как оно будет работать совместно с панелькой разбираться придётся только по её приходу самому. Вряд ли кто вам это скажет заранее перед покупкой. Второй вариант в два раза дороже около 6 т.р.(со скидкой 5600 р) но зато питание лучше сделано. Вариантов много есть - 5200 р с доставкой. Вот такой со входом I2S или c spdif - есть переключатель входов на плате. https://aliexpress.ru/item/1005008542106793.html Всё есть , но это никак не 150 рублей, как за PCM5102. И габариты сильно больше и просто деталей больше. И проработка питания более развита. Вопрос в бюджете....... выбор большой. Выбор за вами. Смотрите, читайте отзывы.... Но мой ответ - вы слышите МОДУЛИРОВАННОЕ напряжение питания. Если вы сделаете ХОРОШЕЕ ПИТАНИЕ для PCM5102, то вряд ли вы услышите разницу в качестве звука..... Ограничением будет выступать ваш слух........ Все эти микросхемы цапов дают уровень выше уровня восприятия человеческого слуха, а дальше просто - КАК сделана реализация и каково качество обвязки. У PCM5102 практически нет обвязки на выходе - вы слушаете чистое "модулированное питание", а в этих выше приведённых цапах накручено на выходе операционных усилителей - и их качество и качество их питания будет сильно влиять на звук на выходе.

Парочка 6J7V, редкие звери. Скоро пойдут в корректор

Михаил, я эту идею уже продвигал много страниц назад. Но фетиш для многих - цель! Слушал оригиналы. Не зацепило. К тому времени уже и мотать научился, и прочий опыт был в достаточности. Сумничать решил. Сделал РР на 6v6gt с небольшой КО, без общей ООС, с трансформаторным драйвером на 6sn7gt. На входе ФИ трансик. Вот это запело.

Для этого нужно быть коллекционером муз. форматов. Реально, тема перетёрта вдоль и поперёк на десятках форумов. Технически, данное явление необъяснимо, это вопрос психоакустики, а за этим обратитесь к Зигмунду Фрейду. Лично мне-кенотрон милее любого ультрафаста, он даёт линейность и масштаб в звуке. Диод, упрощает и как бы обезличивает звуковую палитру, это моё мнение.

А "двух диодный вакуумный выпрямитель" звучит лучше?

Вот тут стоит электронный дроссель. Самое главное, чтобы отрезал напряжение больше, чем игольчатые выбросы от импульсного блока питания. А Дроссель 0,056Гн - это стандартные большие дросселя в компьютерных импульсных блоках питания стоят. У меня их несколько штук есть -все по разному выглядят, но индуктивность у всех одинаковая. Если интересует о привязке ПОКУПНОГО импульсного блока питания к ламповому усилителю - тоя вот написал в свое время статью на Дзене об этом - там много неочевидных вещей вылазит. https://dzen.ru/a/Z755eJIrdn-r68C3

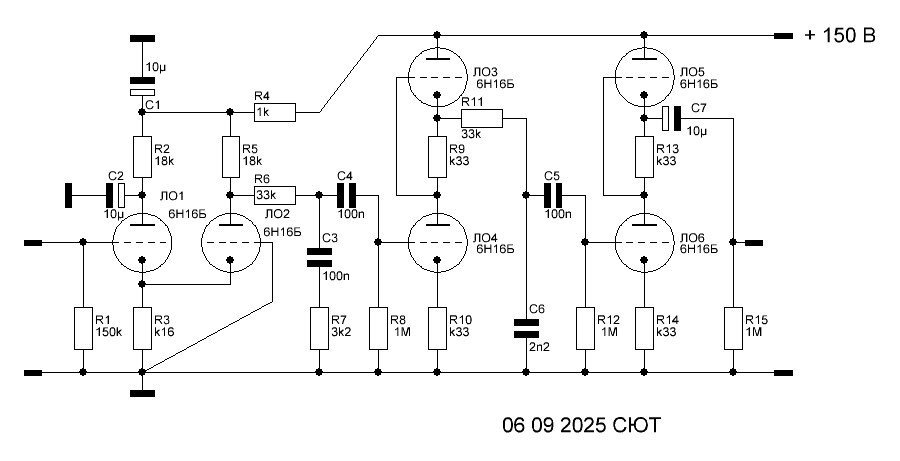

Пора браться за серый, просторный, корпус (на странице за нумером 8 - анонс)... Вот такая схема родилась сегодня, спонтанно: Усиления может не хватить до стандарта (40 дБ), тогда в запасе 6Ж4 на выходе или СРПП на 6Н8С, как вариант... Блок питания импульсный, однозначно, 21-й век на дворе...

‎Если кто полагает что 60+ лет давности первобытный конденсатор будет вечно молодым, это не повод сомневаться в квалификации Петера Волкера и его способности сделать фильтр для своего усилителя.

Хотите сказать что во всех трех моноблоках сдохли ёмкости в питании ? Я такое отрицать нп буду, все возможно , лет то им как костям Черчиля Ну как нибудь на досуге , в том одиночном что остался , измерю ёмкости .

А хорошие С, просто добыть? :)) Отнюдь . R подбиратся, подстроечником на нужную величину по комплексной ачх.

Добрый день! Нет. Корпусами я еще не занимался. У меня следующий план: - дождаться доставку плат из Китая. - собрать один канал на заводских платах... Все финально проверить, настроить... - приступить к проектированию корпусов. В целом концептуально корпуса какие будут я уже выкладывал фото в ветке. Но я хочу дополнить проект стрелочными индикаторами показывающими потребление анодного тока в плечах выходного каскада, и индикатором постоянного напряжения на выходе усилителя. У меня есть несколько разных индикаторов и какие в итоге я применю пока не решил. Поэтому итоговые мелкие доработки проекта корпусов еще не делал. Касательно индикаторов... Как раз сегодня запустил и проверил в работе индикатор постоянки на выходе усилителя... Т.к. головки двуполярные и со шкалой +/-30 миллиАмпер, то напрямую подключить их не получилось на выход, сопротивление у них 1 Ом... Пришлось сделать небольшой усилитель для индикатора... Фото ниже... Усилитель спроектирован так, что на краях диапазона шкалы, усилитель естественным образом ограничивает амплитуду напряжения... Фото ниже... Если нужны будут кому-то такие индикаторы у меня есть лишние. Могу отправить вместе с платами. На каждый моноблок нужен такой индикатор...

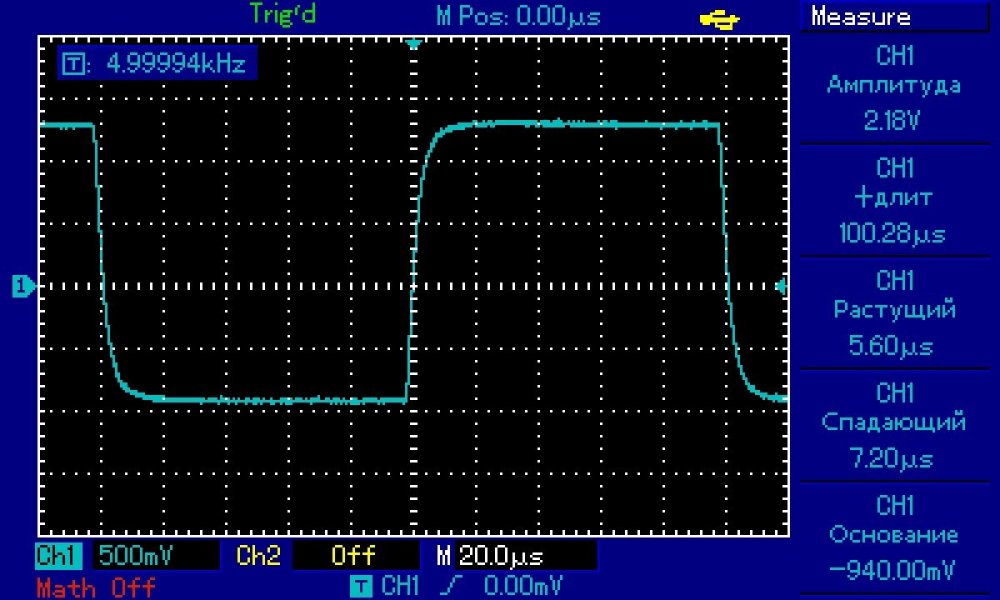

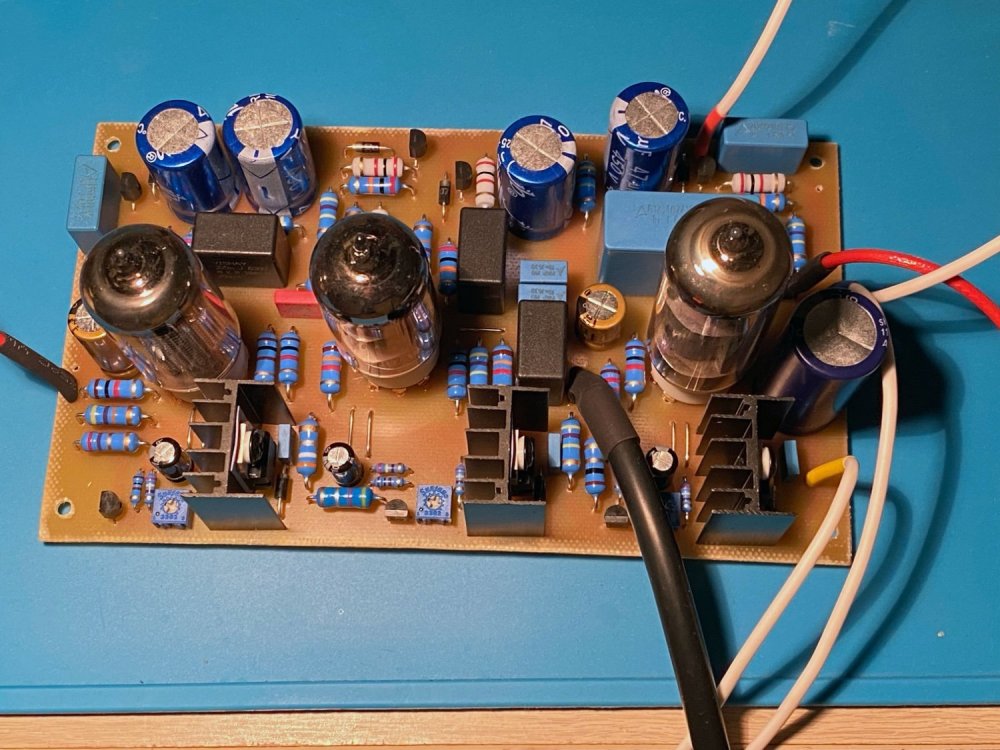

Один канал корректора обрел свое физическое воплощение. Вот так выглядит собранная плата: Конденсатор 20 нФ подобрал из имеющихся не идеально точно, получилось примерно 20,3 нФ. Прямоугольный сигнал 1 кГц через цепь антириаа: Прямоуольный сигнал 5 кГц через цепь анти риаа: По напряжениям на плате картина получилась следующая: Общее питание 310 В. 6Ж32П: Ea=247 В, Uа=117 В, Uк=1,95 В. 6Н1П: Ea1=296,7 В, Ua1=181,5 В, Uк1=3,2 В, Ea2=297 В, Ua2=180 В, Uк2=3,25 В. 6П1П: Eа=292 В, Ua=174 В, Uк=13,92 В. Накал выставлен везде 6,1 В. Из неприятного: выходной каскад на 6П1П не запускался, срабатывала защита по току в стабилизаторе, прожорливая лампа для одной такой микросхемки. Заработало, когда я на вход 310 В подал, чтобы падение напряжения на микросхеме было минимальное. По-хорошему, нужно умощнать для выходного каскада микросхему анодного стабилизатора. Плата в открытом виде на столе лежит. При достаточном для прослушивания уровне громкости фон можно услышать только приложив ухо к динамику колонки.

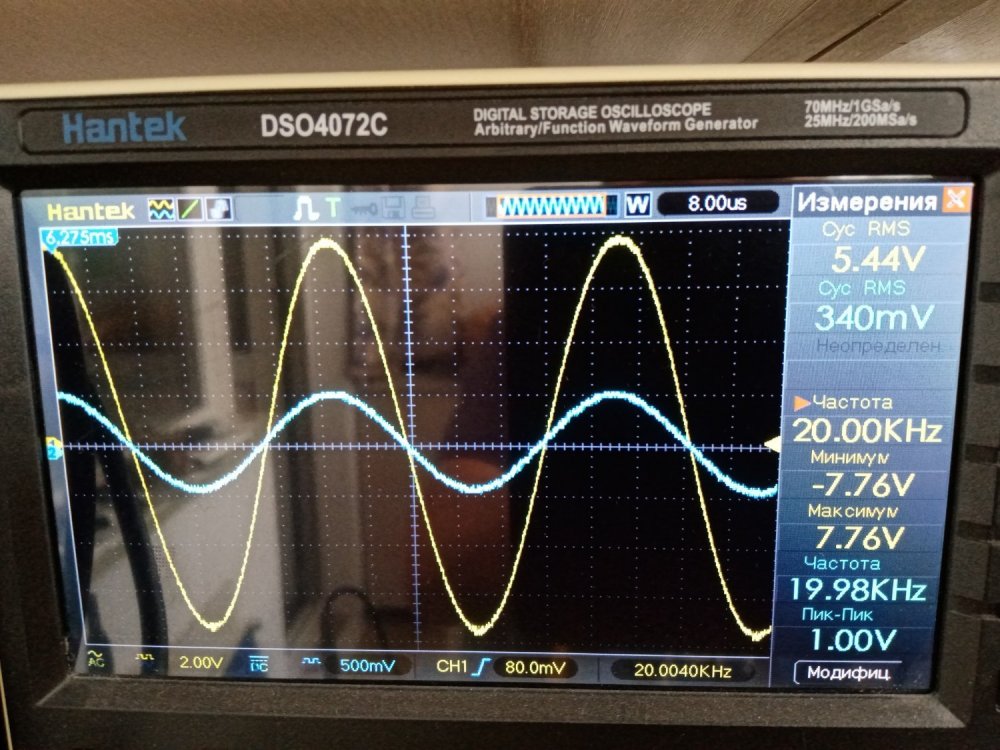

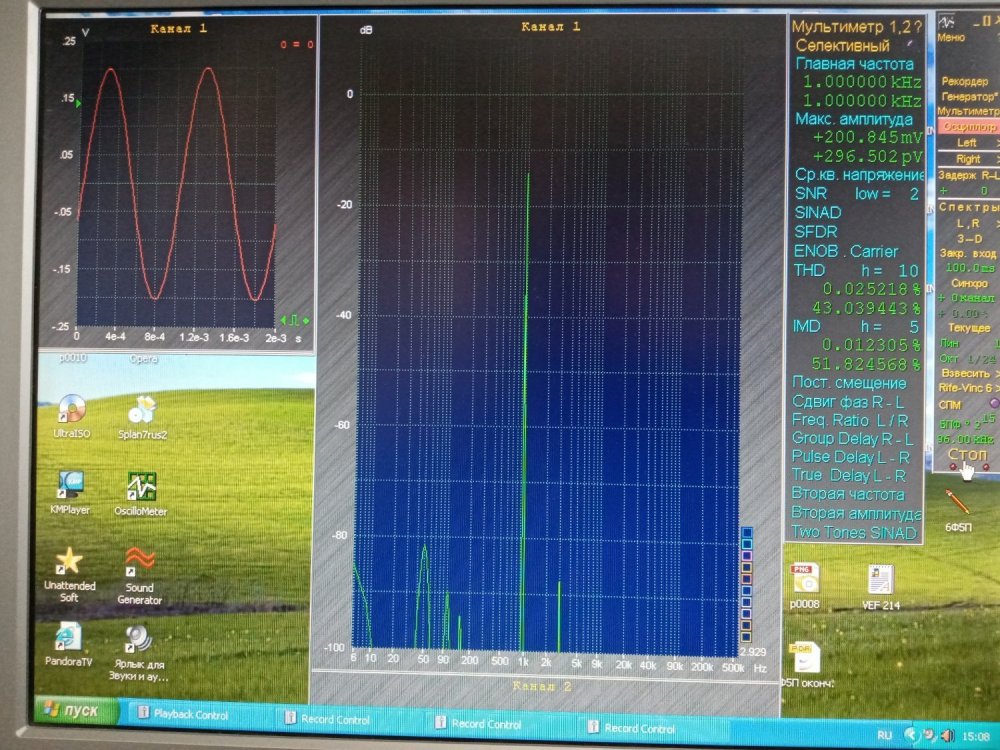

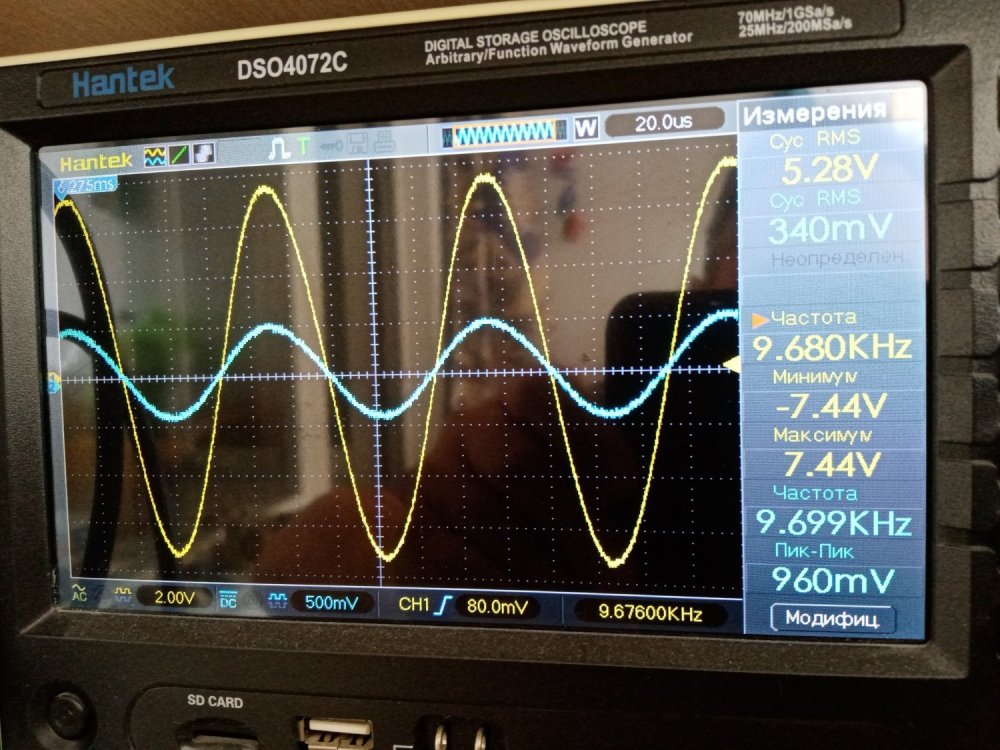

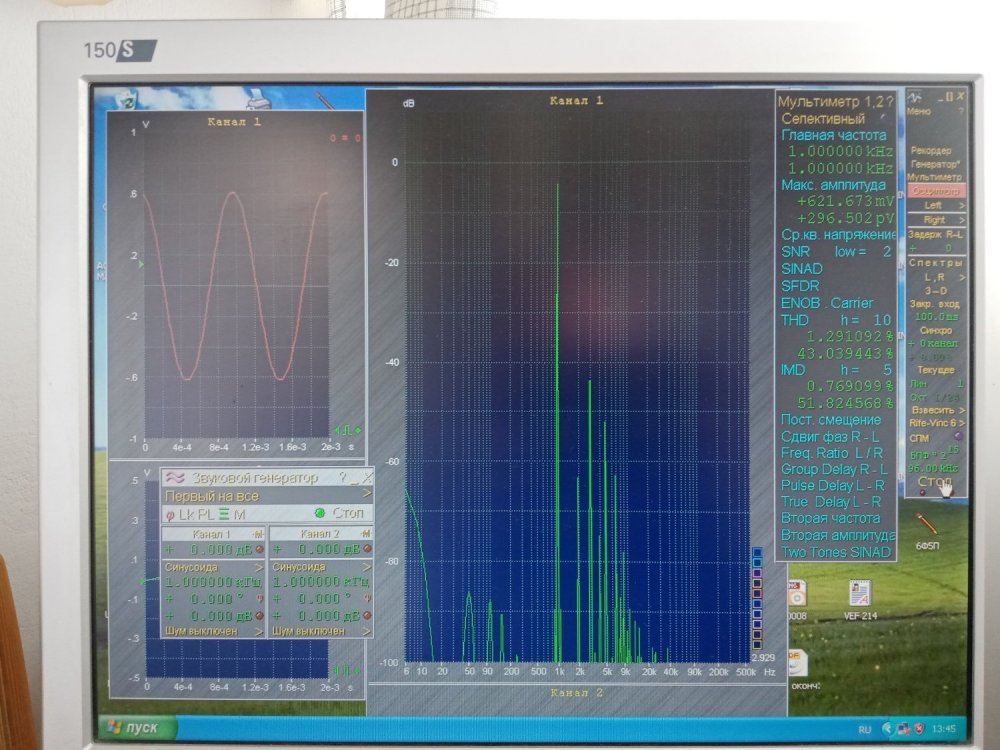

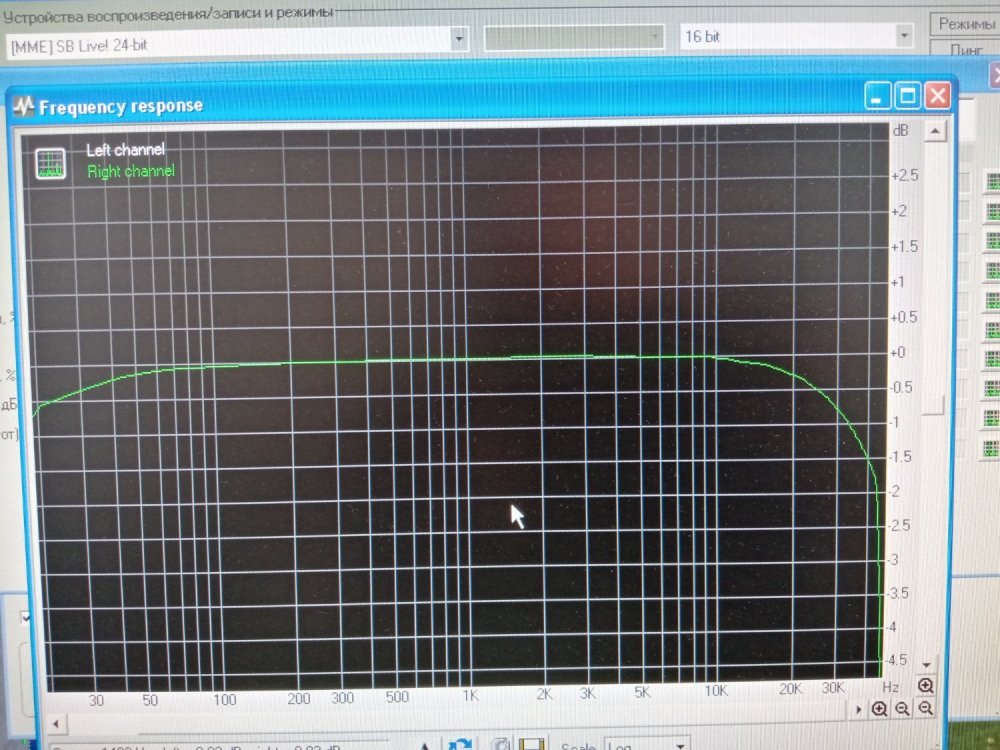

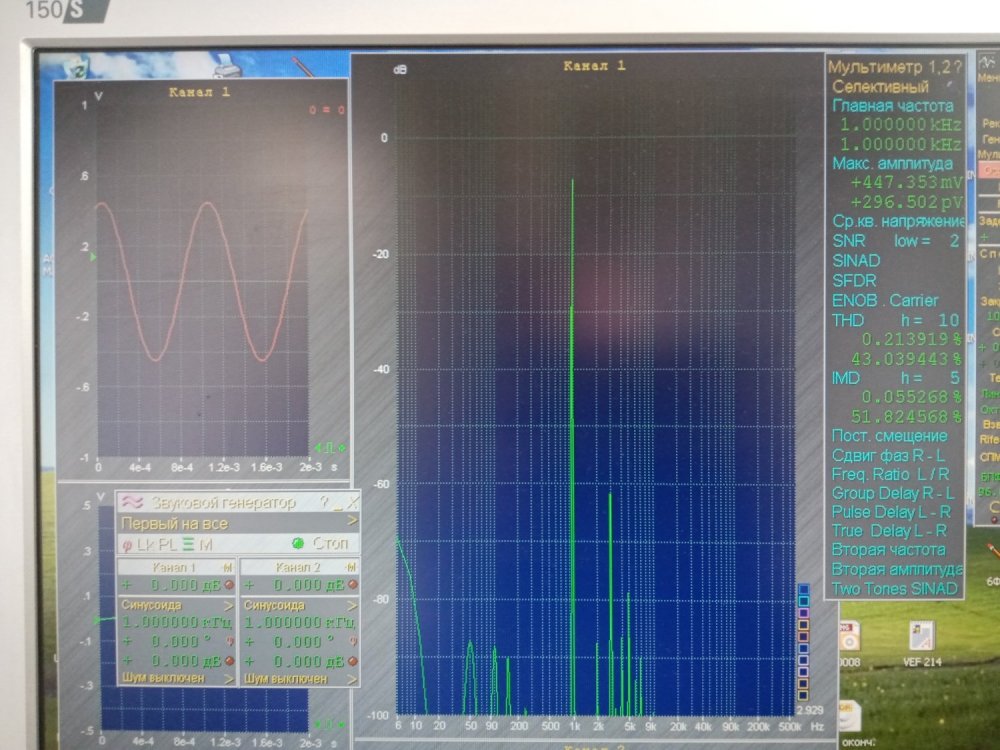

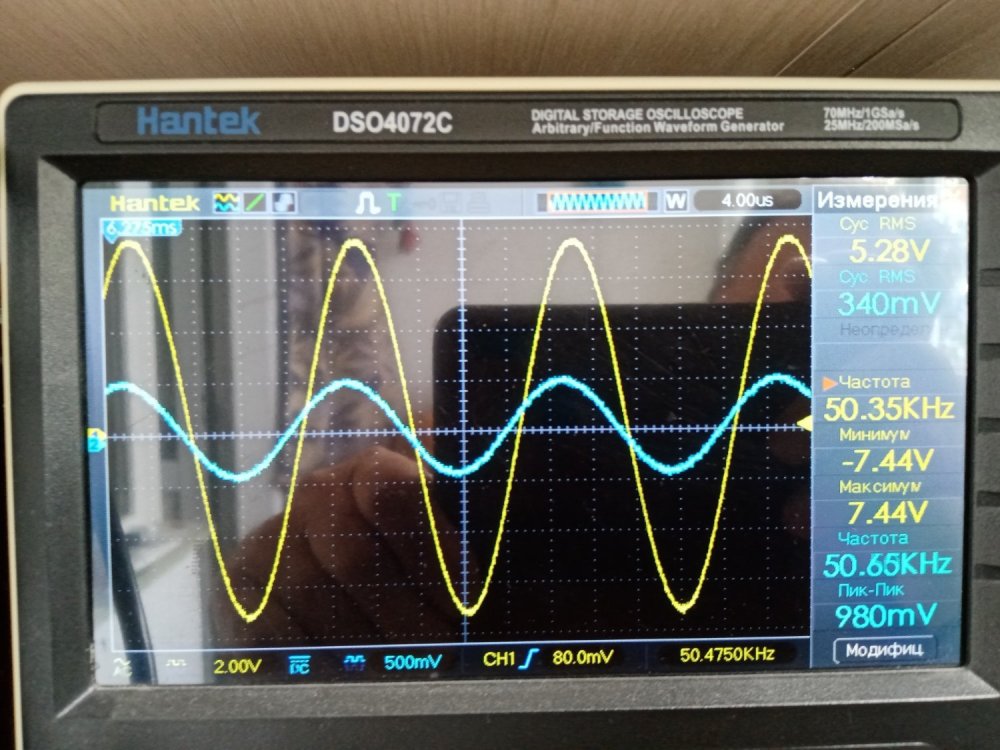

Подналадил немного. Схема с получившимися режимами. РР 6П14П БП.pdfРР 6П14П усилитель.pdf Что увидел на приборах. АЧХ . Реально по осциллографу на мощности 5Вт 50кГц практически без завала. Искажение на 1ВТ. На 5Вт На 12Вт

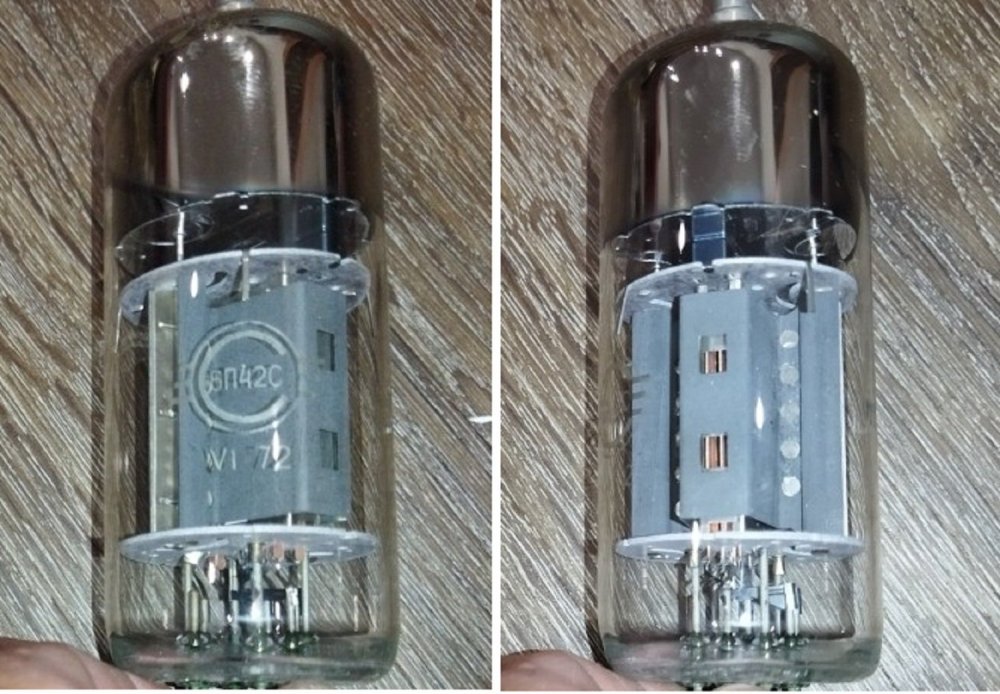

Stan Marsh Перечитал Ваши ссылки на Вестник АРА 3-х летней давности ... Там Вы просто написали что не имели с ними дело ...и отверстия у них круглые ... и это было честно ... Покажу ещё 6П42С высокую с квадратными отверстиями ...

Немного оживлю тему. Довольно древняя, но небезынтересная, статейка на тему RIAA-коррекции. Несмотря на все трудности машинного перевода с французского , общий смысл, думаю, более-менее понятен.

Это пожалуйста. Самый "народный", из "подножного" материала. Основа усилитель УЭУ-209

Пользовал и пользую только высокие с круглыми отверстиями, но, если не ошибаюсь, до 75 года выпуска, у них отличается покрытие анода от более поздних. Плохого сказать про них ничего не могу, они замечательные, но найти не так просто из-за чего ценник относительно высокий. Низкий балон с прямоугольными отверстиями анодов, на сколько понимаю, это та же 6п45с с цоколевкой как у 6п42с, поэтому у неё и максимальная мощность, рассеиваемая анодом указана в паспорте такая же, как у 6п45с, т.е. 36Вт и анод больше чем у круглых, а у высоких - было заявлено всего 24Вт, хоть и 30Вт спокойно держат.

Полезное бубнение бубнением не считается, бубните на здоровье и на пользу нам. Сносить точно не будем.
