Еще раз каскодный корректор.

Васянин Сергей

By Васянин Сергей
in Analog

 Share

Recommended Posts

johnson1496 Master

johnson1496

Posted
Posted

Очень жду. Хочу применить при мерно такое же решение для Lx корректора. Запуск рабочего макета тоже намечен на зиму.

  • Replies 63
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

Васянин Сергей
Васянин Сергей

Закончил монтаж блока питания в корпус. Теперь он выглядит так: Вид со стороны стабилизатора: Общий вид без кожуха: Вид со стороны вспомогательных блоков: З

Васянин Сергей
Васянин Сергей

Недавно началась дискуссия о недостаточности активности участников, постараюсь внести свои 5 копеек. Вообще, я не люблю выкладывать на всеобщее обозрение не законченные конструкции, но предлагаем

Васянин Сергей
Васянин Сергей

Да всё просто, схемку прикрепил.  Удобно применять литиевые батарейки. Если пороговое напряжение у полевика меньше 3-х вольт, можно поставить одну батарейку. Схемка надежная, я такой ГСТ ставил в лабо

Posted Images

johnson1496 Master

johnson1496

Posted
Posted

Не силен в полевых транзисторах, посмотрел даташит на ixtp01n100d в Вашим режиме. Линейность впечатлила, поэтому зашёл в ЧипДип узнать почем и сроки доставки. Охренеть как дорого и долго. Отсюда вопрос. При 300В питания можно заменить резистором 10Ком. Насколько упадет усиление?

BAA Master

BAA

Posted
Posted
12 minutes ago, johnson1496 said:

Не силен в полевых транзисторах, посмотрел даташит на ixtp01n100d в Вашим режиме. Линейность впечатлила, поэтому зашёл в ЧипДип узнать почем и сроки доставки. Охренеть как дорого и долго. Отсюда вопрос. При 300В питания можно заменить резистором 10Ком. Насколько упадет усиление?

Посмотрите DN2540 LND150N8-G. Можно поставить МОП с литиевой батарейкой.

johnson1496 Master

johnson1496

Posted
Posted

Александр, спасибо. Подобные транзисторы в корпусах ТО236 есть, но даташиты на них выглядят не столь красиво. И зачем батарейка, если смещение в линейном режиме небольшое. Вопрос был о падении усиления с резистором вместо источника тока.

BAA Master

BAA

Posted
Posted
3 minutes ago, johnson1496 said:

зачем батарейка

Вместо depletion (встроенным каналом) ставить enhancement (индуцированный), то бишь обычный. Если схему в сети не найдете - нарисую.
Позже.

Васянин Сергей Local

Васянин Сергей

Posted
  • Author
Posted

Полевик с батарейкой вполне подойдёт (схемка приведена несколькими постами выше), резистор ставить не получится, надо будет задирать питание, сильно задирать, и пересчитывать цепи коррекции (она зависит от усиления каскада).

BAA Master

BAA

Posted
Posted
5 minutes ago, johnson1496 said:

даташиты на них выглядят не столь красиво

От классиков жанра - бартолы и собственно разработчика AD прямо таки хвалебное: ни шума ни искажений.

johnson1496 Master

johnson1496

Posted
Posted
10 минут назад, Васянин Сергей сказал:

Полевик с батарейкой вполне подойдёт (схемка приведена несколькими постами выше), резистор ставить не получится, надо будет задирать питание, сильно задирать, и пересчитывать цепи коррекции (она зависит от усиления каскада).

Коррекция будет другая, понравилась идея.

BAA Master

BAA

Posted
Posted
2 hours ago, Aloizio said:

Прошу прощения, опечатка с моей стороны.

Не BSD129, а BSP129

Корпус в BSS другой, а все одно 240В. Питание надо снижать. И в sot-223 все равно мощности не хватит.

johnson1496 Master

johnson1496

Posted
Posted

Ну почему же. У Сергея питание от 200 В, используется начальный участок ВАХ, Uси в установившемся режиме 65В, мощность мизерная. Смакетировать и послушать можно. А там и уже заказанные полевики подъедут.

BAA Master

BAA

Posted
Posted
4 hours ago, Васянин Сергей said:

Мой знакомый заказывал чипе- дипе эти полевики, пришли перемаркированные обычные.

Мне пока везло. И латералы и BSS и с PN переходом, и отечественные и импортные.
Может взять тестер и закоротив затвор измерить и взад вернуть, коли не так?

  • 9 months later...
BAA Master

BAA

Posted
Posted

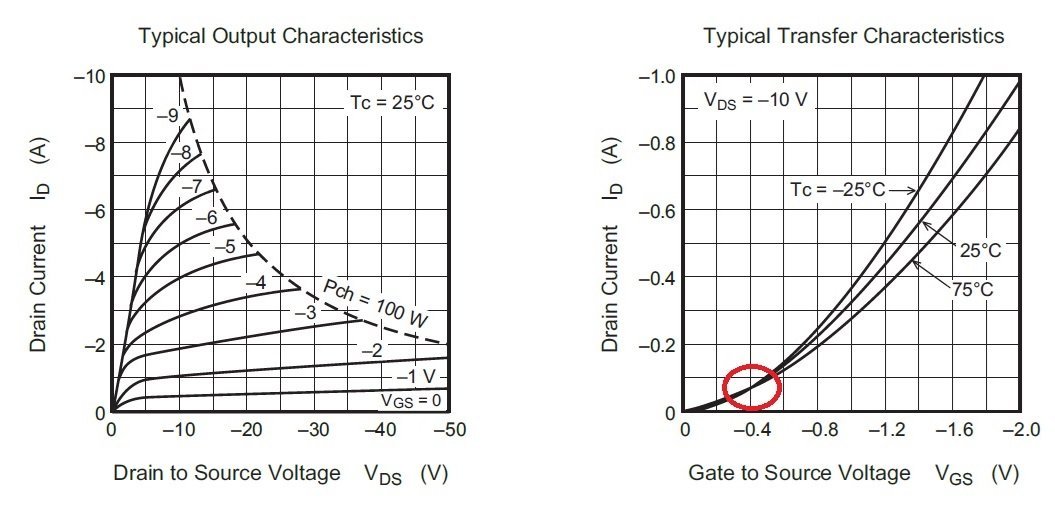

725.jpg.4ef1c677aae94b7374bf94de35cb01cf.jpg724.thumb.jpg.2f15625d98f9e7f6df22e0eb9fcf677e.jpg

8 hours ago, ТимВал said:

А можно ли использовать "переключательный" мосфет, типа IRFP360, IRFP460?  Или нужен обязательно "линейный"?

Линейный, это простите, какой? Крутизна у всех зависит от тока.
Их "линейных" остались латеральные, от передатчиков, да Hitachi c Exicon-ами Английскими.
Есть с увеличенной ОБР для работы в линейном режиме, но это не про линейность, а про отсутствие вторичного пробоя (от локального перегрева). В этом смысле транзисторы старых поколений лучше. У них точка перегиба температурного коэффициента лежит в области малых токов.


  • Like (+1) 1
ТимВал Local

ТимВал

Posted
Posted

Спасибо за информацию, буду пробовать.

Пока заказал на Озоне IXTP02N50D, они гораздо дешевле чем IXTP01N100D. Но приедут не скоро...

Хочется поэкспериментировать с 6Ф1П, моделирование даёт неплохой результат.

johnson1496 Master

johnson1496

Posted
Posted

Сколько я не брал этих транзисторов в том числе и на Озоне, ни один из них не потянул на момент с обеденным каналом. Повезло только в Чипе с Дипом с IXTP08N50D2. Тут срослось сразу.

  • 5 weeks later...
Васянин Сергей Local

Васянин Сергей

Posted
  • Author
Posted

Продолжим тему.

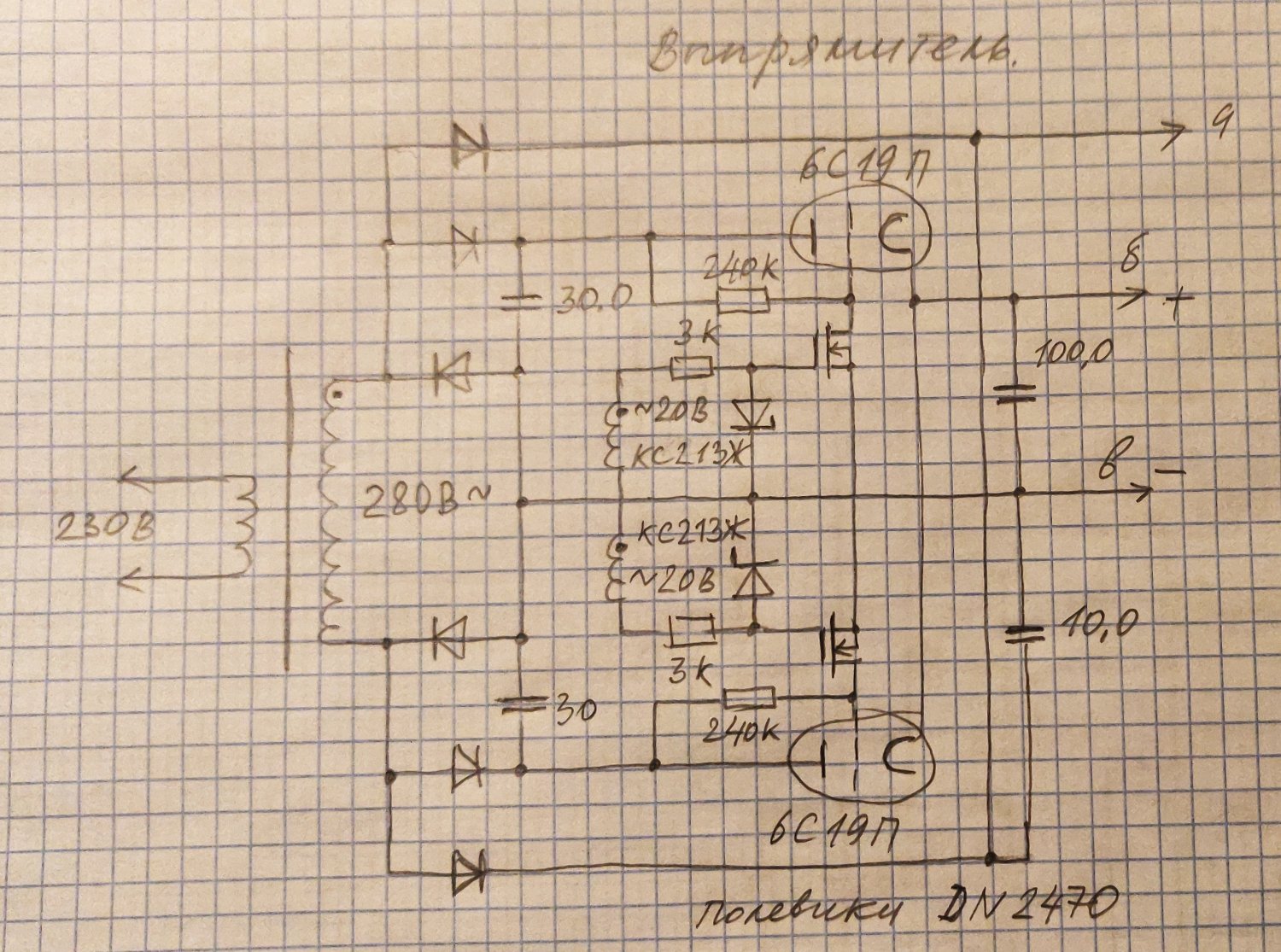

Потихоньку собираю корректор, начал с блока питания. Ниже приведена схемка выпрямителя. Выпрямитель с отвязкой от сети. От старой отличается управлением лампами, такой способ позволяет держать лампу в открытом состоянии весь полупериод сетевого напряжения, что приводит к более полному использованию энергии накопительных конденсаторов. В качестве полевиков подойдут любые высоковольтные нормально открытые полевики (depletion mode), у меня были DN2470, их и поставил. В принципе можно поставить и обычные, но немного упадет КПД выпрямителя.IMG_20251114_004102__01__01.thumb.jpg.d0c22ef24effe7b81c6ab290f10f94d1.jpg

Васянин Сергей Local

Васянин Сергей

Posted
  • Author
Posted

Пойдем дальше, потихоньку.

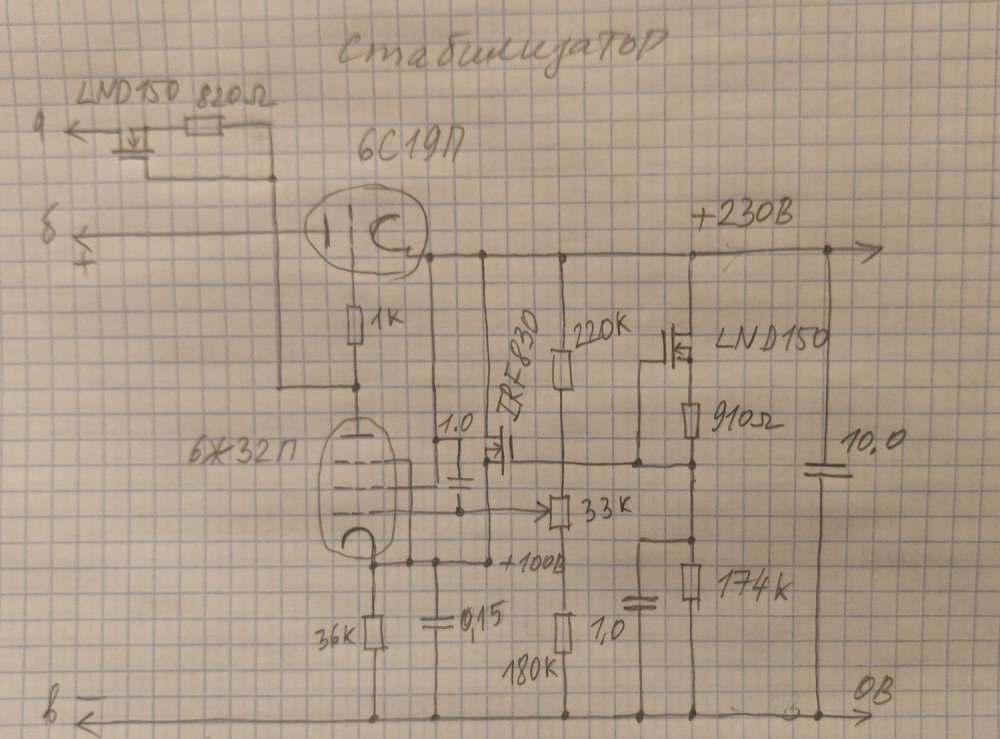

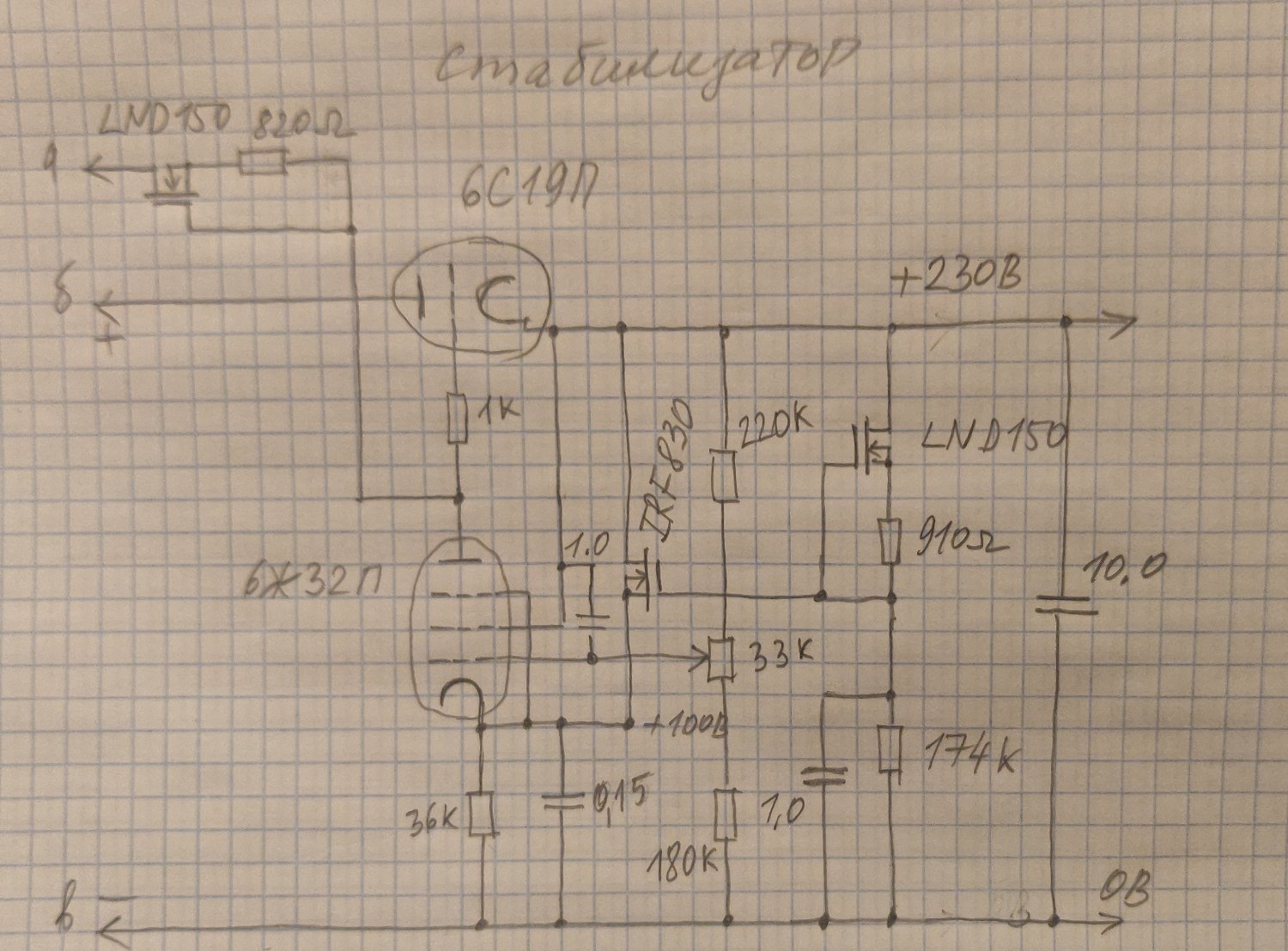

Следующая схемка собственно стабилизатор.

Схема традиционная, с некоторыми изменениями. Стаб обеспечивает на выходе 230-240В при токе 80-100ма. Традиционная не устроила малым коэффициентом стабилизации, слишком уж большие пульсации. Увеличение анодного резистора  лампы УПТ мало помогало, пришлось поставить в анод источник тока на полевике. Усиление лампы стало больше 1000, вроде более-менее стало нормально с пульсациями, но вылезли шумы газового стабилитрона, пришлось заменить его на резистор с источником тока и повторитель на полевике. Пульсации уменьшились до 1,5-2мв с болтанкой по постоянке в +/-1мв. В УПТ ставил разные клоны ef86,ef806,6ж32п, разницы не увидел.

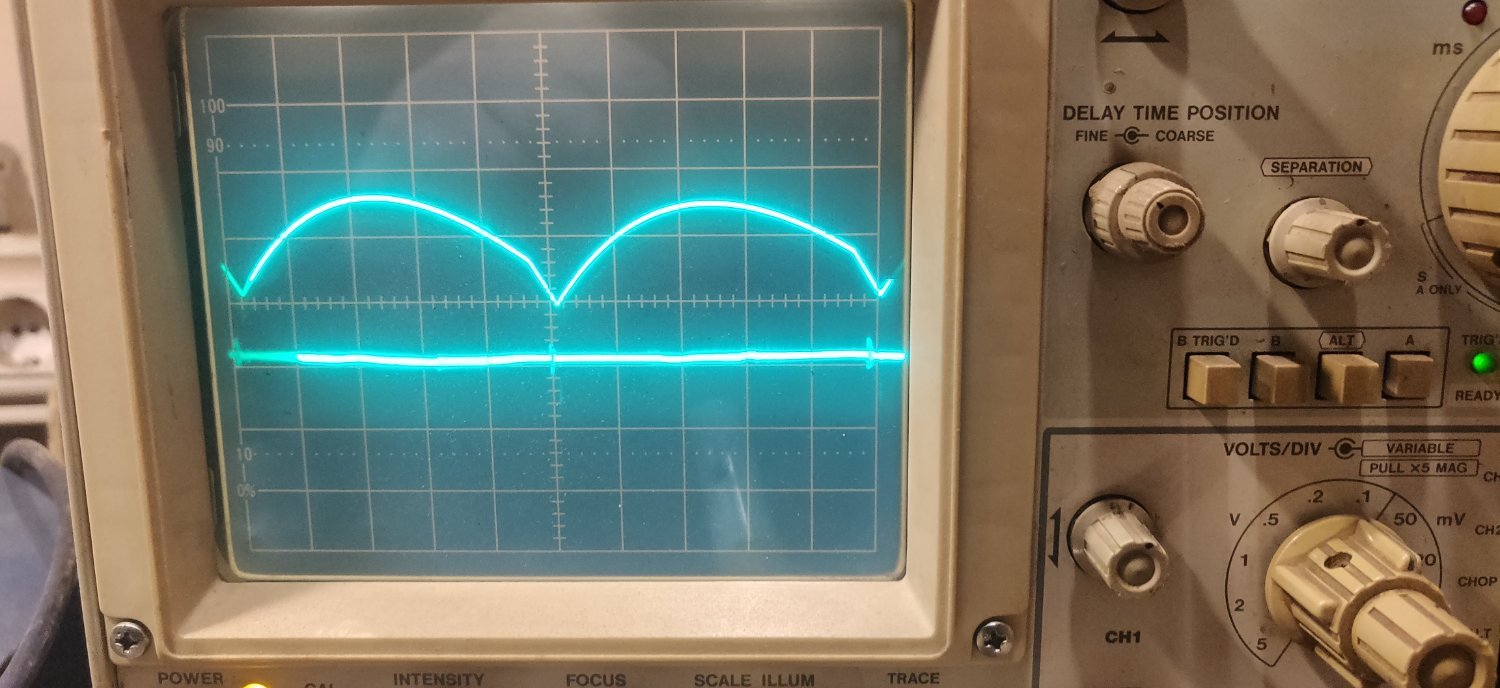

Выше приведена осциллограмма пульсаций: верхняя - на входе1в на деление и на выходе - 5мв на деление.

  • Like (+1) 1
  • Thanks (+1) 1
