By Константин · Posted
Константин, приветствую! Буду благодарен, у меня с А2 нет опыта, с меня реализация в железе. Есть пара ламп. В качестве драйвера в даташите рекомендуют #76, но ее у меня нет, есть 6г1 и 6SN7. -
по 6н8с есть такой график. Как то он с вашими расчётами не согласуется..... Есть достаточное количество схем с рабочими каскадами -на такое напряжение и на такую анодную нагрузку...... Его в принципе и специально считать не нужно - он есть в десятках схем. В том числе у меня собственного опыта много построения каскада на данной лампе с разными нагрузками и с разным напряжением. Но симуляцию схемы бы с большим интересом посмотрел бы, сам к сожалению работу с симулятором не освоил. Вот тут не согласен ...... По мне так надо ещё увеличить ..... по минимуму нарисовал. По опыту на выходные каскады надо 1500 -2500 мкф..... Причем 1000 мкф среднего качества электролиты, а выше добивать электролитами высокого качества, с качественными шунтами. И звук будет "строгий" и четко локализованный............ Но это в схемах с косвенным накалом....... А вот если требуется получить "прямокальный" яркий звук ...... как бы надутый, то можно поставить и меньше конденсаторов. Меньше конденсаторов-больше модуляция звука частотой сети питания через накал ламп и посредством кенотронного питания....... Тут чистая вкусовщина по настройкам звука прямокалов. Так как сам лет 15 не паял на "прямокалах" ничего - то вот нет четкого понимания..... сколько мкф ставить в анодные фильтры по питанию.... Опять же кенотрон, непонятно, как вытянет стартовую зарядку..... Тут только на ограничение стартового тока внутренним сопротивлением дросселя надеятся..... -
Вот что осталось Е88СС PHILIPS SQ --7500р шт--2 шт Е188СС PHILIPS-- 7500р шт--2 шт 6DJ8 Toshiba --5000р шт штук 5 ЕСС81 Siemens--3000р шт с десяток JAN 5965 GE--2 шт по 4200р E83CC ( 12AX7. ECC83) Tesla--2 шт-5000р шт EF14 RFT--2 шт--4500р шт 6П20С-- 2500р шт с десяток AL4 Tungsram--9000р пара EL11 RFT--по 4500р AZ1 Tungsram--черный анод по 2500р 12F5GT Philco--по 1400р 6Н6П Коробчатый анод фотон по 3000р 12BH7A TEN-- 2 шт по 3500р E443 Neotro---20000р за 3 шт CV417 ( EC91)--по 1000р 6П3С Груша, 54 год, подобранная пара, фрязино--7000р 6AU5GT General Electric--2 шт по 1300р 6С15П Фрязино VII 64--2 шт по 2500р ECL11 RWN --2 шт по 2500р ECL11 Philips Miniwatt Holland--2 шт по 3000р EL2 Philips Miniwatt--2 шт по 3500р 6Y6G GE--2 шт по 1250р CL1 Telefunken--2 шт по 4000р EL38 COSSOR--3 шт по 5000р 1540 Фрязино ( 6П3С-Е)--3 шт по 2000р EL34 RFT--2 шт по 4000р 6AH4GT Sylvania и тошиба--4 шт по 2300р 4П10С Новосибирск--5 шт по 2500р ME1400 Zearix ( Mullard) --2 шт по 2250р JAN CAHG 5R4WGA--1 шт 10000р 12SF5 GT Philco--2 шт по 1500р газотрон 4652 Pope 500V 125mA--1 шт 5000р 12М1М, 1944 год--2 шт по 1500р AZ12 TESLA--1 шт 3500р CV435 / 12E1 STC--2 шт по 6000р 5AU4 General Electric ( 5U4G с др распиновкой)--3 шт по 4000р Кенотрон 5V4GA RCA---2 шт по 4000р 5963 RCA --2 шт по 4500р ECC82 / 12AU7 Telefunken. сбалансированная по току и крутизне--1 шт 15000р 6AU5GT RCA и Sylvania--по 1600р 6Ж6С Рефлектор 59 год--карболит по 1500р EF800 TELEFUNKEN--по 3000р 12AU7 RCA Conn D гетер, черный анод--по 5000р 12AU7 TEN по 4500р 6Н26П--4 шт по 3000р GZ34 Mullard--2 шт по 15000р 41 пентоды Radiotron--2 шт по 2100р 6EU7 DUNONT--4 шт по 4200р 6EU7 RCA--2 шт по 4200р 6EU7 Sylvania--2 шт по 4200р 5X4G ROGERS--1 шт 3000р 12SQ7GT FIVRE--2 шт по 3100р EL6 Tungsram--2 шт по 6000р E2d RFT--2 шт по 7500р 6202 (6X4) RCA--2 шт по 2000р 6AG7 Ferranti ( BVA mullard)--2 шт по 1600р VR56 Rogers--2 шт по 1600р 6J7 MG MAZDA--2 шт по 4000р 6Н12С МЭЛЗ--1 шт 4250р -

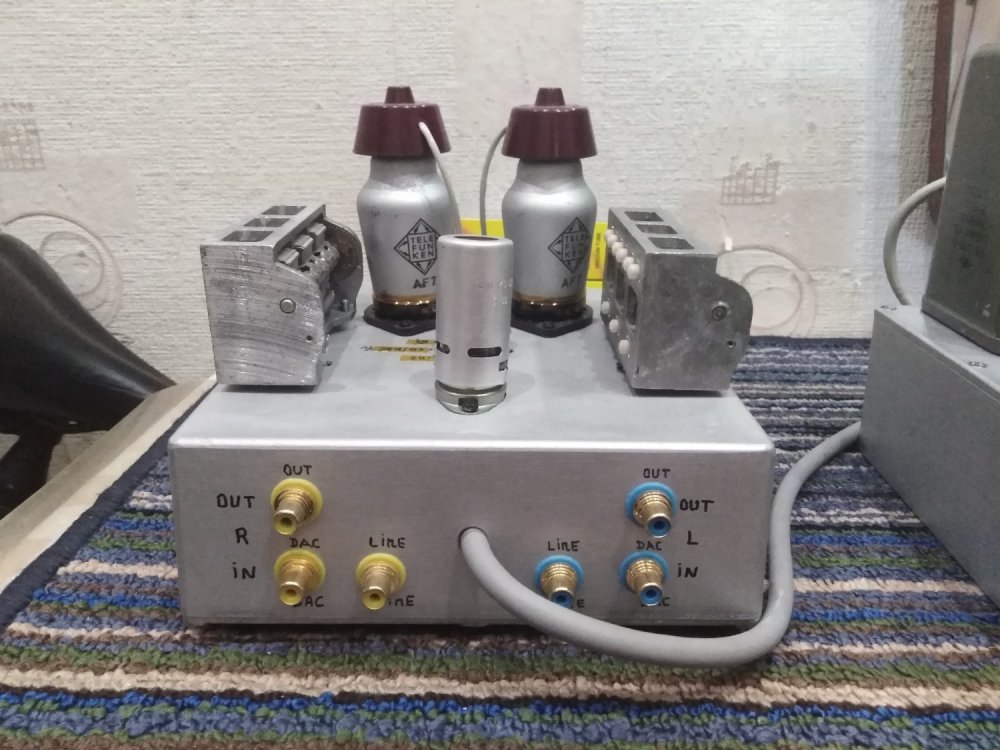

6ж4 в триоде, вахи вроде есть в триоде, её я просчитаю. Просто вижу, человек основательно подготовился, а схема "пЩик" полный, можно смело стирать номинальные обозначения и всё пересчитывать. Возможно и ВАА (Александр) подключится, прогонит тоже по стимулятору, как мне с моим корректором помогал. Потихоньку , с учётом пожеланий и замечаний общих, можно схему довести до ума. Я бы вообще её вынес в отдельный топик, если автор настроен серьёзно всё довести до конечного результата..... Ну с этим у нас на форуме советчиков тьма, когда определятся все номиналы, скучно не будет. -
Евгению. Тут не все так просто. Анодный ток половинки 6н8с втекает в сетки 6н7с. Все взаимосвязано. Константину. Если есть 6АС5GT, то могу попробовать расчитать схемку. Просто не очень распространенная лампа. -
By гаврилов валентин · Posted
Две панельки за 990 руб. Чуть б\у , не идеально белого цвета . Оплата на карту СБ. Товар в Подмосковье . Перешлю почтой ,СДЭК , Озон ....по России. Предложения в ЛС. Оплата за пересыл отдельно. -
Ollleg, попробую - на работе устаю, после прогулки пешком с работы домой только легкий ужин и легкое чтиво. Проблема - нет модели советской 6Ж4П, придется что-то придумывать. Ну и, конечно же, моделирование не учитывает "окрас звучания деталей". Как говорит мой приятель - рассчитать электрический аппарат - имея в виду не усилитель с аудиопредсказуемостью. -
-
А я и не первооткрыватель, все давно уже съедено и высрано. ))) Дедами ещё. Прекрасно отдаю отчёт себе в этом. -
Вы наивно полагаете себя первооткрывателем, но подобные кунштюки проделывали 90% разработчиков. Не прижилось... Даже не буду объяснять почему. Реализовать то можно, но попутно наловить проблем. -
alss, рассчитайте товарищу схему на симуляторе под его лампочки, у Вас быстрее выйдет, чем я с линеечкой, по старинке... Спасибо заранее!
-
Чушь. Для паспортного режима с бп должно приходить никак не 300 вольт. Схема вообще вне всех режимов......Считать нужно, а не паспортных режимов придерживаться.... По 6н8с смотрим; При исходных на схеме нужен Старик Хотабыч, как минимум..... -------------------------------------------------------- Вот это ближе к "штатному" режиму, смотрим , сколько приходит с бп!!! ____________________________________ Нет времени всё пересчитать, начиная с первого каскада, но это не схема.......Если да - прошу расчёт в студию. Прежде чем советовать лампы, нужно определиться с просчётом схемы, иначе работать не будет ни что..... ...и да - Зачем такие ёмкости огромадные громоздить в рф фильтрах? Звук будет тягучий и унылый....А спишут на лампы ведь...
-
Хитро он мотал из-за того, что широкополосные трансы делал. С одной стороны, ему нужно обеспечить нижнюю граничную частоту пониже, т.е. витков побольше. Набегает паразит, при намотке. Как бороться? Секционированием. А если витков не так уж много, транс для ВЧ полосы, то и надобность в секционировании отпадает. Да и отдельный усилитель позволяет дать мощности столько, сколько требуется, не заботясь, куда она девается. Лишь бы нужная громкость на полосе получалась.
-
Емкости шунтирующего конденсатора в катодной цепи. Неправильно выразился.
-
Чудовищное рассеяние мешает слушать музыку? Поэтапное фильтрование в каждом каскаде, даже первым порядком, и даст нужный спад. АЧХ снизу ноль подпирает, ниже нуля она не уйдёт. Результирующая граница среза будет смещаться все правее, с каждым каскадом, причем крутизна спада будет нарастать. Поправьте, если я неправильно представляю картину. Ещё можно усугубить воздействие при помощи уменьшения ёмкости катодного резистора. Или индуктивным элементом в анодной цепи пентода, если каскад на пентоде. Примерно как в народном корректоре емкостями в аноде фомируют требуемую коррекцию АЧХ.
-
-
