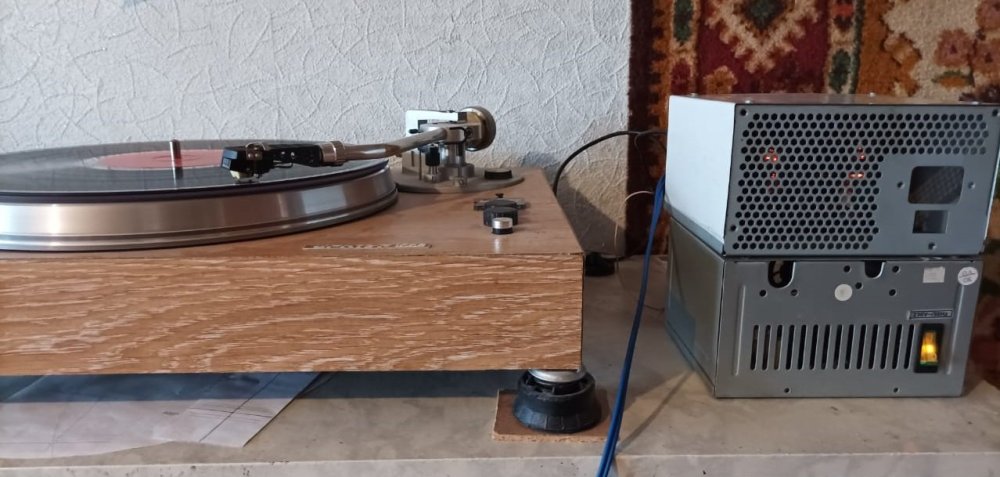

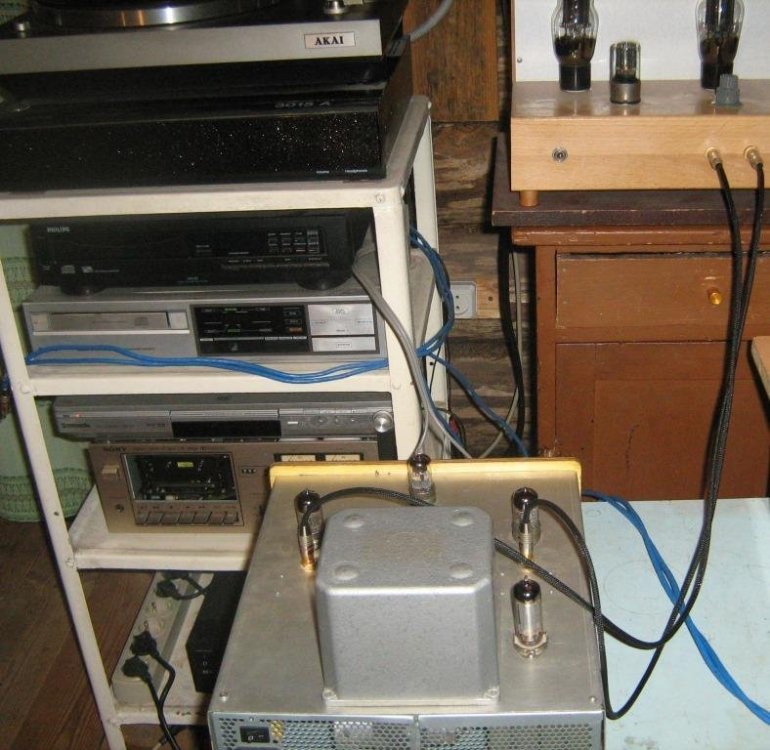

Сегодня первое прослушивание.


Что можно сказать по первому впечатлению. Открытый прямой звук. Никакого приукрашивания даже намека нет.

Тональный баланс абсолютно ровный,  ничего не выпирает, ничего не проваливается. Играет чисто красиво. :smile-28:

Входная емкость по измерению прибором, 47р и 60р по каналам. Это радует. Мой корректор на 6Ф12П для сравнения, показывает 140р по входу....

  • Like (+1) 3
Posted
20 часов назад, Комелев Константин сказал:

Первый каскад с нулевым см. И 470к., а не 5-10мег. ?

Возможно опечатка, бывает.

Вот к примеру подобная схема Астра 2. С резистором уже всё в порядке, 4,7 Мом.


Posted
В 10.03.2024 в 19:22, ТимВал сказал:

Не давно предложил простую схему на самых заурядных лампочках. Два каскада, первый каскад с большим усилением затем пассивная коррекция и второй каскад с меньшим усилением но с низким выходным сопротивлением.

Была представлена модель .


Дабы подкрепить теорию практикой, собрал макет по данной схеме.

1244411856_.png.5fdea3b301871fe7a484a4132cf774ef.png804176917_.png.c40ae8c3d2229b7bfc14e587ae1692f7.png

Прекрасно работает. Ни малейшего возбуждения. АЧХ в "полочку". Выходное напряжение 1 в rms.

Искажения менее 0,05%


Восстановленный прямоугольник:


В исходном виде со звуковой карты он почти такой же. Если кто видел какой прямоугольник делает звуковуха, может подтвердить. :smile-03:





У меня один вопрос по схеме, почему смещ. 6н23п подаётся не на еёшнюю сетку, а перед 620к.?

Posted
3 hours ago, Комелев Константин said:

почему смещ. 6н23п подаётся не на еёшнюю сетку, а перед 620к.

Потому, что выходное сопротивление первого каскада относительно малое, если R7 подключить к к ея сетке то резистор смещения изменит приведенное сопротивление в цепи коррекции.
Ri~ 100k в рабочей точке. Вместе с Ra=330k получаем 47к выходного сопротивления первого каскада.
Добавление 1М мало что меняет равно как и  620к. А вот если 1М соединить в параллель с 620к, то получим 382к и коррекцию придется пересчитывать. Опять же получится делитель, крадущий усиление из R5,R7.

  • Like (+1) 2
Posted
9 часов назад, Victor_VVO сказал:

Чтобы С5 и С6 держать "в тонусе"

А какой "тонус" может быть от 1,5 вольт? Никакой. Вот если бы вольт 100, тогда да.

6 часов назад, BAA сказал:

.... малое, если R7 подключить

к к ея сетке то резистор смещения изменит приведенное сопротивление в цепи коррекции.

Ri~ 100k в рабочей точке. Вместе с Ra=330k получаем 47к выходного сопротивления первого каскада

А вот если 1М соединить в параллель с 620к, то получим 382к и коррекцию придется пересчитывать. Опять же получится делитель, крадущий усиление из R5,R7.

Большое, лампа высокоомной считается. 62 кома по даташиту. К какой ея сетке? К первому каскаду, или к второму? Так уже подключено.

А кому в голову придёт подключать горизонтальный резистор коррекции в параллель с 1 мОмом и, главное, зачем, и как смещение подавать? Ерунда какая-то.

Posted

Непонятно ,что за головка у автора, но корректор нужно убрать подальше от головки.

Posted
16 часов назад, S.Laptev сказал:

А какой "тонус" может быть от 1,5 вольт? Никакой. Вот если бы вольт 100, тогда да.

Эти конденсаторы могут быть и на малое рабочее напряжение. А соотношение уровней "тонизирующего" напряжения и напряжения сигнала нормальное. В своих опытах до 1.5V я не опускался :smile-59:, но влияние поляризующего напряжения 9V (крона) на конденсаторы Wima на рабочее напряжение 63V было оценено как заметное и в целом положительное.

  • Like (+1) 1
Posted
  16 hours ago, S.Laptev said:
А какой "тонус" может быть от 1,5 вольт? Никакой. Вот если бы вольт 100, тогда да.

Эти конденсаторы могут быть и на малое рабочее напряжение. А соотношение уровней "тонизирующего" напряжения и напряжения сигнала нормальное. В своих опытах до 1.5V я не опускался :smile-59:, но влияние поляризующего напряжения 9V (крона) на конденсаторы Wima на рабочее напряжение 63V было оценено как заметное и в целом положительное.


Подтверждение своих "открытий" уважаемые участники не желают предоставить? В технической - то части форума. Измерения какие, поверенными средствами измерения. Выкладками математическими/фищическими/химическими о причинах ""тонусизации"" конденсаторов в звуковом диапазоне частот для определенных типов диэлектриков и уровней напряжения смещения? Публикацияами? Нет?
Тогда перестаньте гадить в головы, пардон смущать молодые умы досужими домыслами,  пардон голословными утверждениями. Для этого есть вакандия пардон, гуманитарный раздел.
  • Smile 1
Posted
4 часа назад, BAA сказал:
  16 hours ago, S.Laptev said:
А какой "тонус" может быть от 1,5 вольт? Никакой. Вот если бы вольт 100, тогда да.

Эти конденсаторы могут быть и на малое рабочее напряжение. А соотношение уровней "тонизирующего" напряжения и напряжения сигнала нормальное. В своих опытах до 1.5V я не опускался :smile-59:, но влияние поляризующего напряжения 9V (крона) на конденсаторы Wima на рабочее напряжение 63V было оценено как заметное и в целом положительное.


Подтверждение своих "открытий" уважаемые участники не желают предоставить? В технической - то части форума. Измерения какие, поверенными средствами измерения. Выкладками математическими/фищическими/химическими о причинах ""тонусизации"" конденсаторов в звуковом диапазоне частот для определенных типов диэлектриков и уровней напряжения смещения? Публикацияами? Нет?
Тогда перестаньте гадить в головы, пардон смущать молодые умы досужими домыслами,  пардон голословными утверждениями. Для этого есть вакандия пардон, гуманитарный раздел.

Думаю для озвучки собственного мнения, которое аксакалы высказывают как угодно, сколько угодно и где угодно, открывать целую тему новичкам необязательно. Да и менторский тон уважаемого ВАА желания общаться не развивает.

  • Like (+1) 1
Posted

На мое понимание 620к  участвует в в образование  тау .  Смещение  через 1 мег. не будет влиять ни на что . , ну можно 2 мег. поставить . разницы не будет .А что бЫ держать цепи корр. в "тонусе " ,часто межкаскадный конд ставят после этих цепей . И туда же этот гридлик в 2 мег  со смещением ..

Posted
2 часа назад, Anatolii сказал:

На мое понимание 620к  участвует в в образование  тау .  Смещение  через 1 мег. не будет влиять ни на что . , ну можно 2 мег. поставить . разницы не будет .А что бЫ держать цепи корр. в "тонусе " ,часто межкаскадный конд ставят после этих цепей . И туда же этот гридлик в 2 мег  со смещением ..

Конечно, причём в образовании двух тау сразу, и должно быть, по идее, в 5-7 раз больше R2, что крайне редко соблюдается. Ну как-то будет всё равно, оно же параллельно анодной нагрузке тут. Там и так 1620 кОм гридлик получается, не велик он? Ставят, тогда конденсторы цепи коррекции надо будет на 500 вольт ставить минимум. Не туда же, а в сетку второго каскада всё же.

Posted

Держать в "тонусе" пленочный конденсатор задачи не ставилось, да и смысла в этом никакого нет. Я понимаю электролитический конденсатор, это да,  ему требуется смещение дабы не получить "переполюсовку" сигналом.

У пленочников может и есть некоторый "гистерезис" но он настолько микроскопический что его никакими приборами не уловить, не то что  слухом.  Да и есть ли он вообще, вопрос.

Posted

Тут как то  было написано что конд типа кбг мн  не эксплуатировать при напр . менее 10в .Возможно  это в какой то мере может распространяться и на пленку ? Вдруг . Поэтому я их (конд) в цепи корр . RIAA  использую только с  поляризуемым анодным напряжением .Такое правило у меня .

Posted
11 часов назад, Victor_VVO сказал:

Эти конденсаторы могут быть и на малое рабочее напряжение. А соотношение уровней "тонизирующего" напряжения и напряжения сигнала нормальное. В своих опытах до 1.5V я не опускался :smile-59:, но влияние поляризующего напряжения 9V (крона) на конденсаторы Wima на рабочее напряжение 63V было оценено как заметное и в целом положительное.

Да, очень даже может быть, что вы правы, слушать надо, сравнивать. А мои долгие и нудные опыты, впрочем, как и других, так и не показали способность Вимы музыку играть, не говоря уже про советские плёночные, слушали и ставили как МКР-10, так и фольговые FKP-4. Переходные бумага в масле с медной фольгой и в медном корпусе, на низкие тоже медную фольгу в алюминии, выводы из серебра, на 630 вольт, на высокие - полипропилен филипс 1% дали очень хороший результат.



Posted
18 минут назад, S.Laptev сказал:

так и не показали способность Вимы музыку играть,

А это что скрипка или свирель, что бы музыку играть?  У конденсатора совсем другие функции и задачи.  Не надо заставлять кувалду петь, а флейтой гвозди заколачивать и всё станет на свои места. :gl:

  • Like (+1) 3
  • Smile 1
Posted
28 минут назад, ТимВал сказал:

А это что скрипка или свирель, что бы музыку играть?  У конденсатора совсем другие функции и задачи.  Не надо заставлять кувалду петь, а флейтой гвозди заколачивать и всё станет на свои места.

Это только вам так кажется, улыбчивому человеку, делающему первые шаги в конструировании, без обид, пожалуйста:smile-59:! У каждой детальки, проводника, лампы свой голос, индивидуальная окраска, у ламп сигнатурой обычно называется. Пока слушайте голос свежих паек, сделанных китайским аналогом ПОС-60, это они пока давлеют в звуке, потом, через энное количество часов и сам корректор зазвучит, хор из голосов деталей и ламп проявится, может быть и эйфория пройдёт:gl:, а может и нет..... всяческих удач вам!

  • Like (+1) 2
Posted
7 hours ago, johnson1496 said:

Да и менторский тон уважаемого ВАА желания общаться не развивает.

1. То есть посьба как-то обосновать заявления - менторство? Чему это и кого кто поучал?
Была просьба. Или факты или... ничего.

2. Собственно необходимый труд уже всплывал, в теме про электролиты. Даже в последних, то есть электролитах, в качестве разделительных, разница была на уровне сотых или тысячных долей процента.
Не говоря про Wima и прочие пленки. Но это видимо не интересно, важнее тон собеседника...
Извините, если кого обидел. Намерения не имел.
Всем удачи... даже неверующим, в АЧХ.

Posted

Странно, а как бы и похуже было....  ....."гадить в головы досужими домыслами...." - это дословно.

В теме про электролиты казус случился, от неправильного понимания гугл перевода, думаю, кстати и не один, перечитайте.

....Подтверждение своих "открытий" уважаемые участники не желают предоставить? В технической - то части форума. Измерения какие, поверенными средствами измерения. Выкладками математическими/фищическими/химическими о причинах ""тонусизации"" конденсаторов в звуковом диапазоне частот для определенных типов диэлектриков и уровней напряжения смещения? Публикацияами? Нет?
Тогда перестаньте гадить в головы, пардон смущать молодые умы досужими домыслами,  пардон голословными утверждениями. Для этого есть вакандия пардон, гуманитарный раздел....

О каких открытих речь идёт? Какие поверенные приборы нужны для определения качества звучания, как они называются? "Какчемеры"? Всю жизнь и везде определяли ушами человеческими, иначе никак.

Какие нужны для этого мат. выкладки, фиЩические, химические? Какими публикацияАми определить хорошо или плохо звучит?

Уши и оборудование для прослушивания нужны, это непросто, надо купить, или собрать самому, это долго и затратно очень, ну и опыт многолетний нужен заслушиваний, дабы не запутаться, а точно знать, как быть должно.

  • Like (+1) 1
Posted
4 часа назад, S.Laptev сказал:



В теме про электролиты казус случился, от неправильного понимания гугл перевода, думаю, кстати и не один, перечитайте.

Можете уточнить, какой казус был в теме про электролиты?



Posted
1 час назад, KAI сказал:

Можете уточнить, какой казус был в теме про электролиты?



Ну это же ваша тема была, вами лично открытая, вам лучше знать! И вы были безусловно правы! А казусов был не один, а несколько:smile-59: вы были правы с конструкцией биполярного конденсатора, там один рулон, а не два обычных, соединённых последовательно конденсатора, биполярный был лучше по качеству обычного, ну и ещё момент, что всё это так и не было понято кем-то на протяжении аж 6-ти, или 8-и страниц!

https://newaudioportal.com/topic/6388-электролитические-конденсаторы-в-цепи-катода/?do=findComment&comment=81887



Posted
11 часов назад, S.Laptev сказал:

Ну это же ваша тема была, вами лично открытая, вам лучше знать! И вы были безусловно правы! А казусов был не один, а несколько:smile-59: вы были правы с конструкцией биполярного конденсатора, там один рулон, а не два обычных, соединённых последовательно конденсатора, биполярный был лучше по качеству обычного, ну и ещё момент, что всё это так и не было понято кем-то на протяжении аж 6-ти, или 8-и страниц!

https://newaudioportal.com/topic/6388-электролитические-конденсаторы-в-цепи-катода/?do=findComment&comment=81887



Главный казус алюминиевых электролитов, не учитываемый многими, в том, что они  все неполярные.

  • 2 weeks later...
Posted
В 10.03.2024 в 19:26, Ollleg сказал:

Может в догонку и трек какой-нибудь с оцифровкой?

Например какой?

В 10.03.2024 в 19:26, Ollleg сказал:

Интересно послушать, если карта нормальная.

Могу применить Sоund Blaster Live 5.1 или ESI Juli Rev J на выбор, есть такие.   Только с "дровами" под WIN 10 проблема...:smile-60:
